举升车辆 - 卧式千斤顶(移动服务)

校正代码 10001105 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 7 日:添加了“举升车辆前请远离车辆,以免受伤”的警告。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
此程序详细介绍了如何使用卧式千斤顶举升车辆以进行移动,以及如何使用千斤顶支架支撑车辆。请仅在其他程序提及此程序时使用此程序。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
为减少人身伤害风险,执行该操作时,必须使用适当的设备。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
切勿对未妥善支撑的车辆进行操作。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
不遵循本程序的关键步骤和检查可能导致严重伤害或死亡。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
为避免损坏,切勿在同一时刻利用对角点(例如左侧前部和右侧后部)支撑车辆。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
使用卧式千斤顶前,根据设备操作手册对卧式千斤顶进行目视检查。

使用卧式千斤顶升起车辆

  1. 确保车辆停放在水平面上。
  2. 除非出于执行作业的需要,否则请确保前备箱盖、行李箱和所有车门均已关闭。

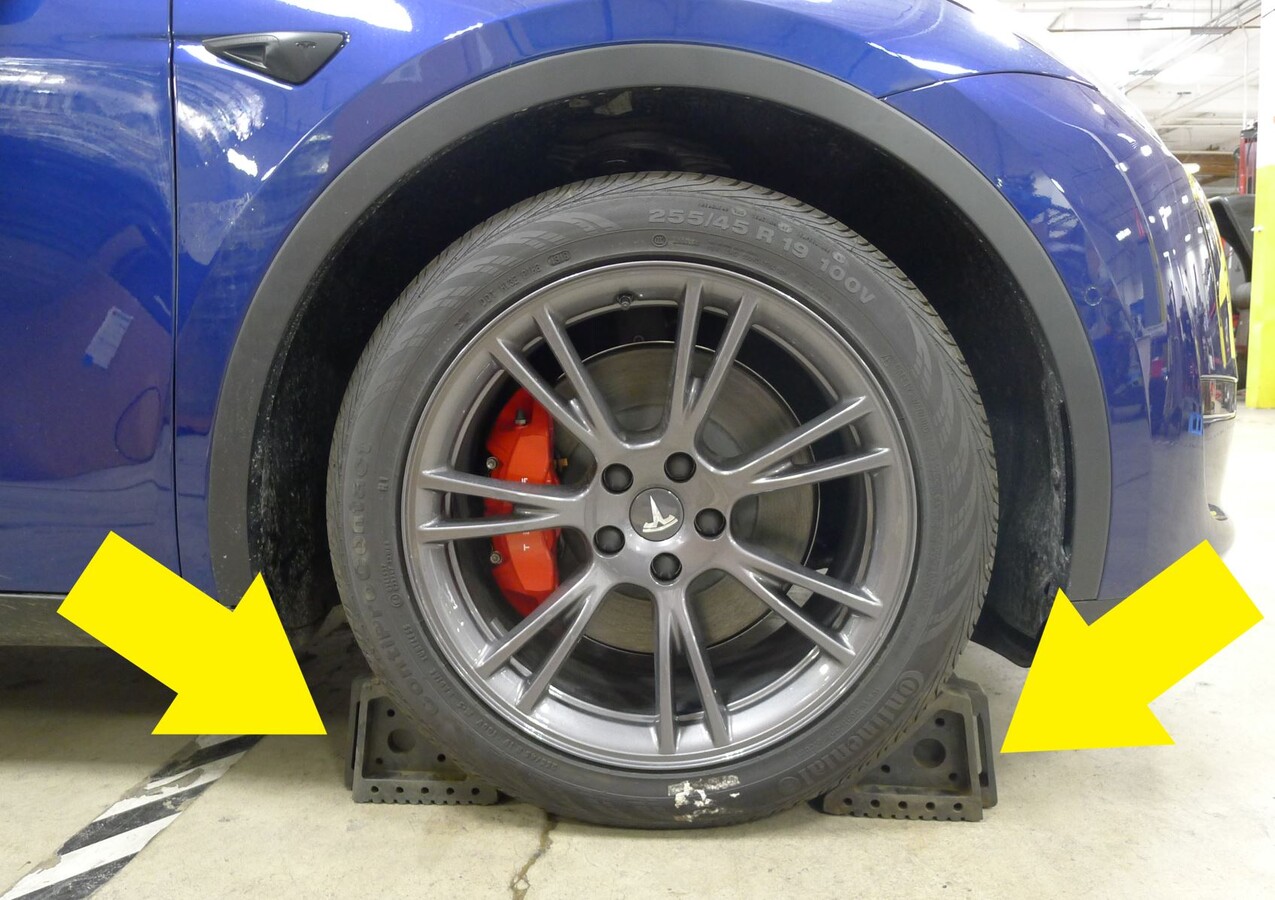

  3. 举升车辆时,在对角方向车轮下放置止轮块,例如:
    • 举升车辆左侧前部:垫阻右侧后轮
    • 举升车辆右侧前部:垫阻左侧后轮
    • 举升车辆左侧后部:垫阻右侧前轮
    • 举升车辆右侧后部:垫阻左侧前轮

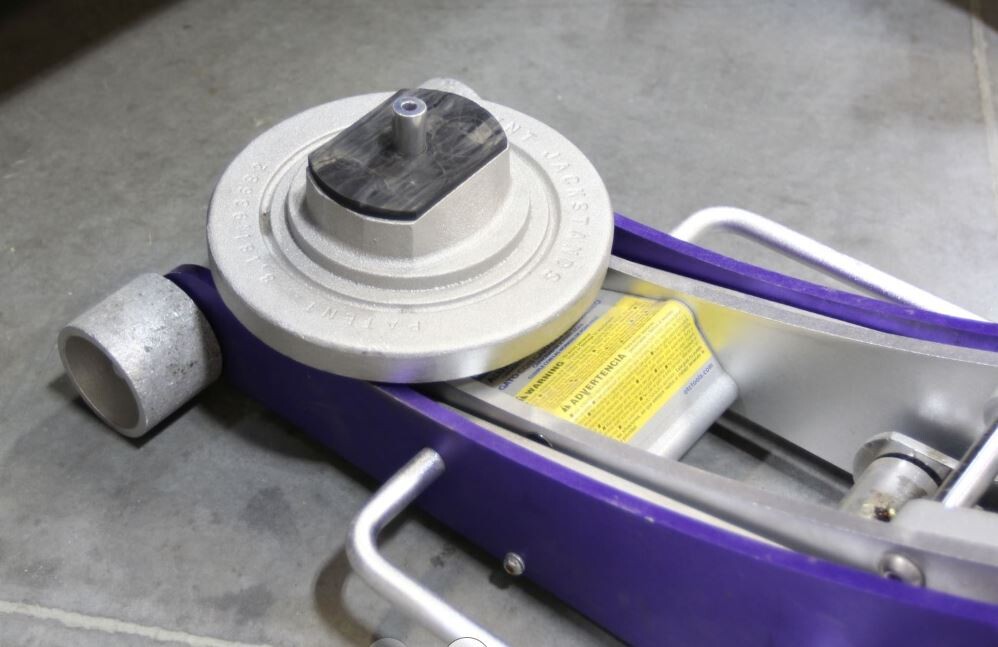

  4. 将千斤顶支架适配器放置到卧式千斤顶上。

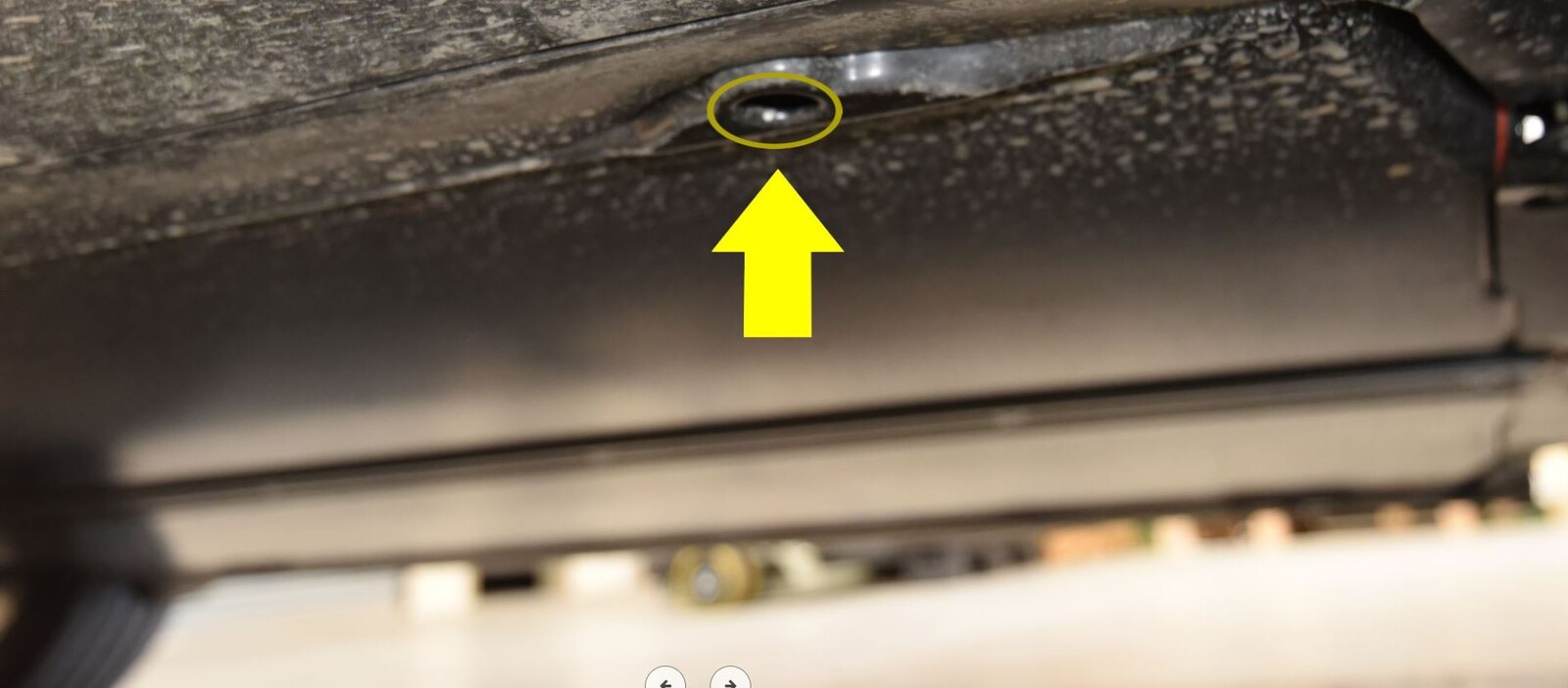

  5. 将卧式千斤顶放在车辆举升点下方,然后小心地升起卧式千斤顶,将千斤顶支架适配器定位销与车辆举升点上的孔对准。
    图 1. 图示为左侧后举升点;其他脚部类似

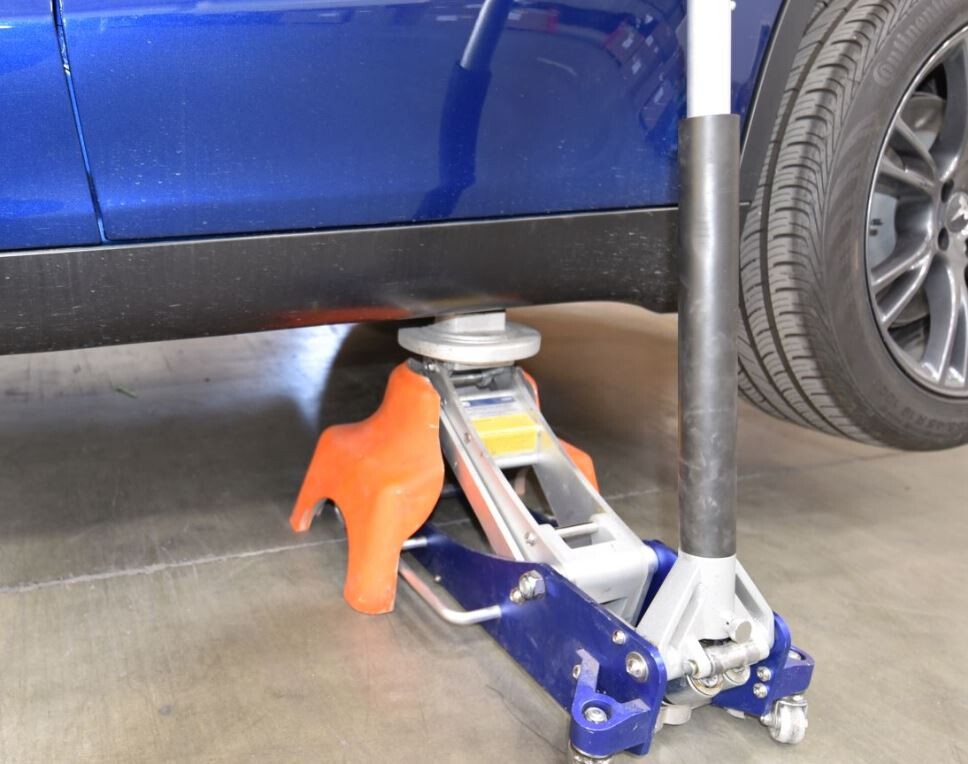

  6. 举升车辆,直到在车辆下方为千斤顶支架留出足够多的间隙,然后将千斤顶支架放在千斤顶支架适配器下方。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果使用了电动千斤顶或气动千斤顶,举升车辆前请远离车辆,以免受伤。
    Informational PurposesAn informational icon, calling your attention
    将千斤顶支架切口与卧式千斤顶对准。
    Informational PurposesAn informational icon, calling your attention
    将千斤顶支架的顶部开口与千斤顶支架适配器底部对准。
  7. 慢慢放下卧式千斤顶,确保千斤顶支架与千斤顶支架适配器对准。
  8. 将卧式千斤顶移出作业区。
  9. 如果要在车辆的同一个轴或同一侧安装另一个千斤顶支架,请重复第 3 至第 8 步。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为避免损坏,切勿在同一时刻利用对角点(例如左侧前部和右侧后部)支撑车辆。

使用卧式千斤顶降下车辆

  1. 确保车辆下方没有任何工具或零件。
  2. 将卧式千斤顶放在千斤顶支架下,然后小心地从千斤顶支架升起车辆。
  3. 从车辆下方移走千斤顶支架。
  4. 慢慢降下车辆,直至轮胎接触到地面。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为避免受伤,请远离车辆。
  5. 从车辆下方移走卧式千斤顶。
  6. 从车辆下方移走止轮块。
