铰链托盘 - 高压控制器（改装）

校正代码 16301626 0.20 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-11-11: 发布了新的程序。
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

拆卸

  1. 取出口袋中的所有物品并确保未佩戴金属饰物。
  2. 检查高压绝缘手套，然后佩戴高压绝缘手套和皮质外手套。

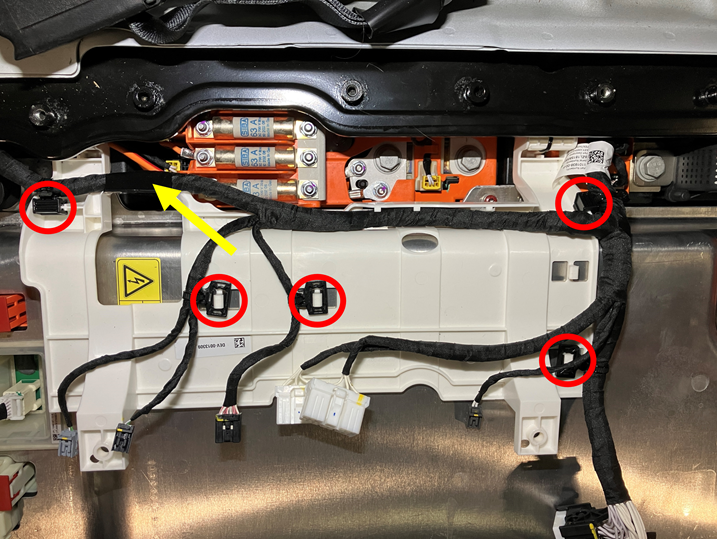

  3. 将所有高压电池仓线束夹（5 个）和胶带（1 个）从高压控制器铰链托盘上松开。

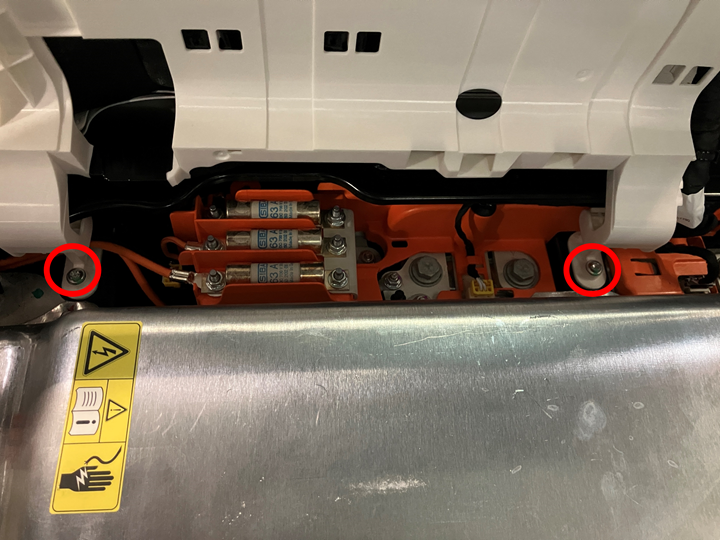

  4. 拆下高压控制器铰链托盘。
    注

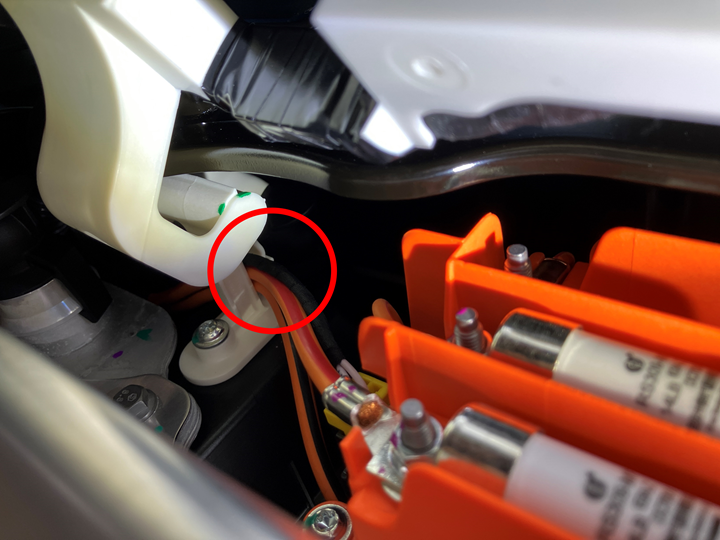

    2 个螺钉，3 个穿过右侧铰链布设的电线。按需提起铰链托盘，以便接触紧固件。

安装

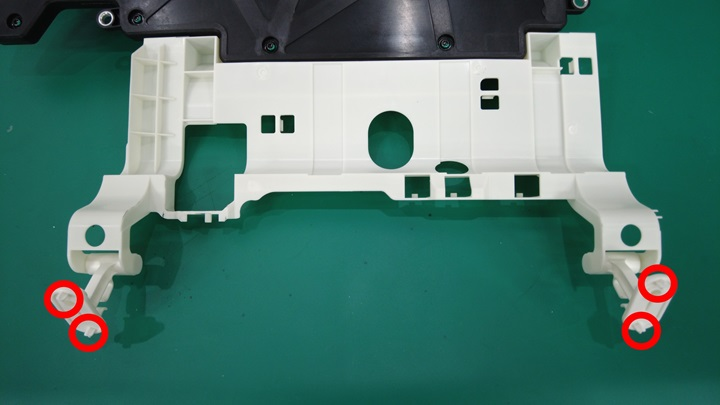

  1. 将新的高压控制器铰链托盘 (1101626-00-H) 安装到高压电池仓上。
    注

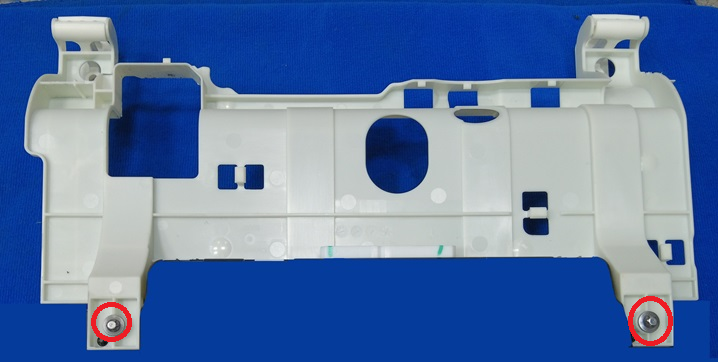

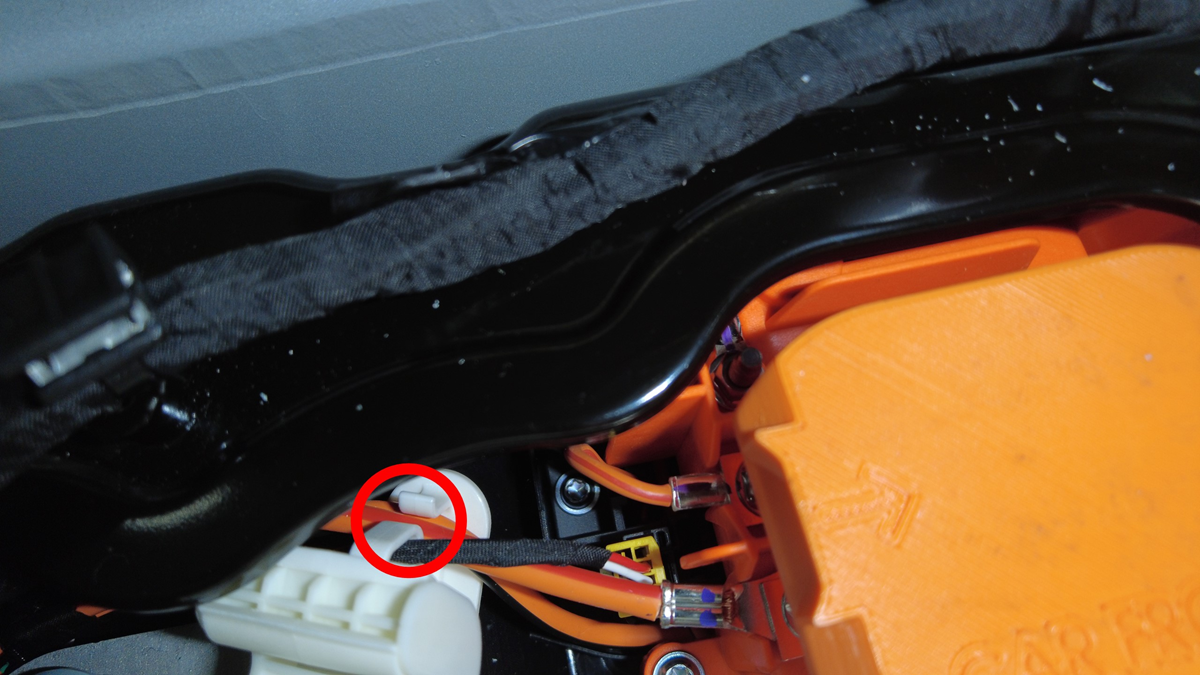

    2 个螺钉，T25, 2 Nm，4 个定位销，3 条线缆穿过右侧铰链布设。
  2. 安装将高压电池仓线束固定到高压控制器铰链托盘的线束夹（5 个）和胶带（1 个）。
