加热器 - 正温度系数(拆卸和更换)

校正代码 18106302 1.26 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 20 日:更新了安装章节的 Toolbox 例行程序的名称。
  • 2023 年 12 月 21 日:在 Toolbox 例行程序中添加了有关受损加热棒的注意事项。
  • 2023 年 10 月 4 日:在安装章节添加了 Toolbox 例行程序。

拆卸

  1. 用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  4. 拆卸中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  5. 拆卸仪表板右侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  6. 拆卸右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  7. 拆卸右侧 A 柱下饰板。请参阅 饰板 - A 柱 - 下 - LH(拆卸和更换)
  8. 拆卸中控台右侧面板处地毯。 请参阅侧板 - 中控台 - LH(拆卸和更换)
  9. 拆卸右侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  10. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  11. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序
  12. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  13. 从正温度系数加热器上断开高压线束连接器。
    Informational PurposesAn informational icon, calling your attention

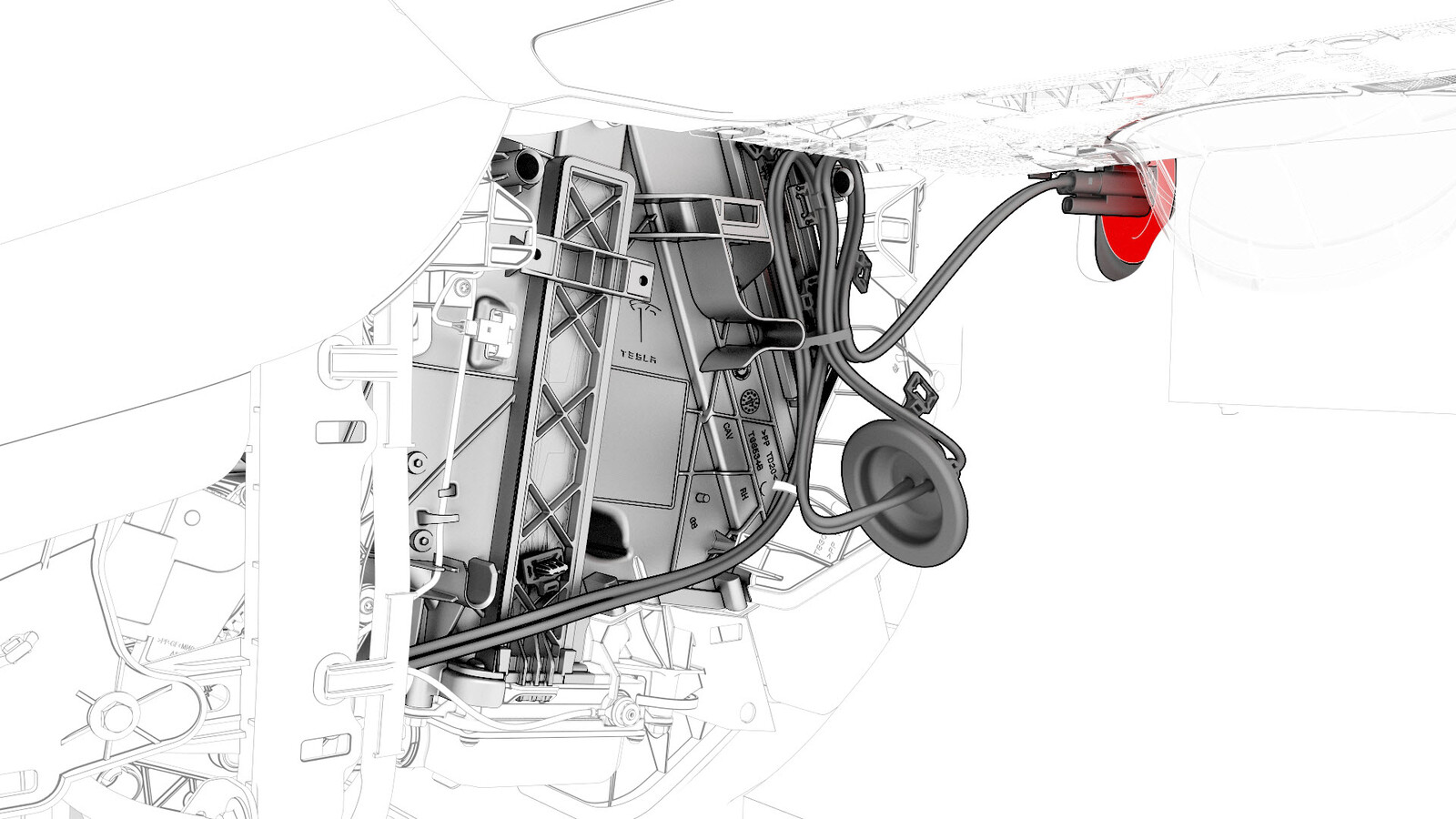

    松开车身上的支架,以便接触连接器。
  14. 松开将正温度系数加热器电气连接器固定到车身的卡子。
  15. 降下车辆。
  16. 拆卸副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)
  17. 拆卸右侧脚部空间风管。请参阅风管 - 脚部空间 - RH(左侧驾驶)(拆卸和更换)
  18. 松开将右前地毯固定到车辆的卡子,然后将右前地毯向后折叠。
  19. 从正温度系数加热器上断开 12V 电气连接器。
  20. 松开将正温度系数加热器电气线束固定到 HVAC 总成的夹子。
  21. 拆卸将正温度系数加热器左侧固定到 HVAC 总成的螺栓。
  22. 拆卸将正温度系数加热器电气线束固定到 HVAC 总成的夹子。

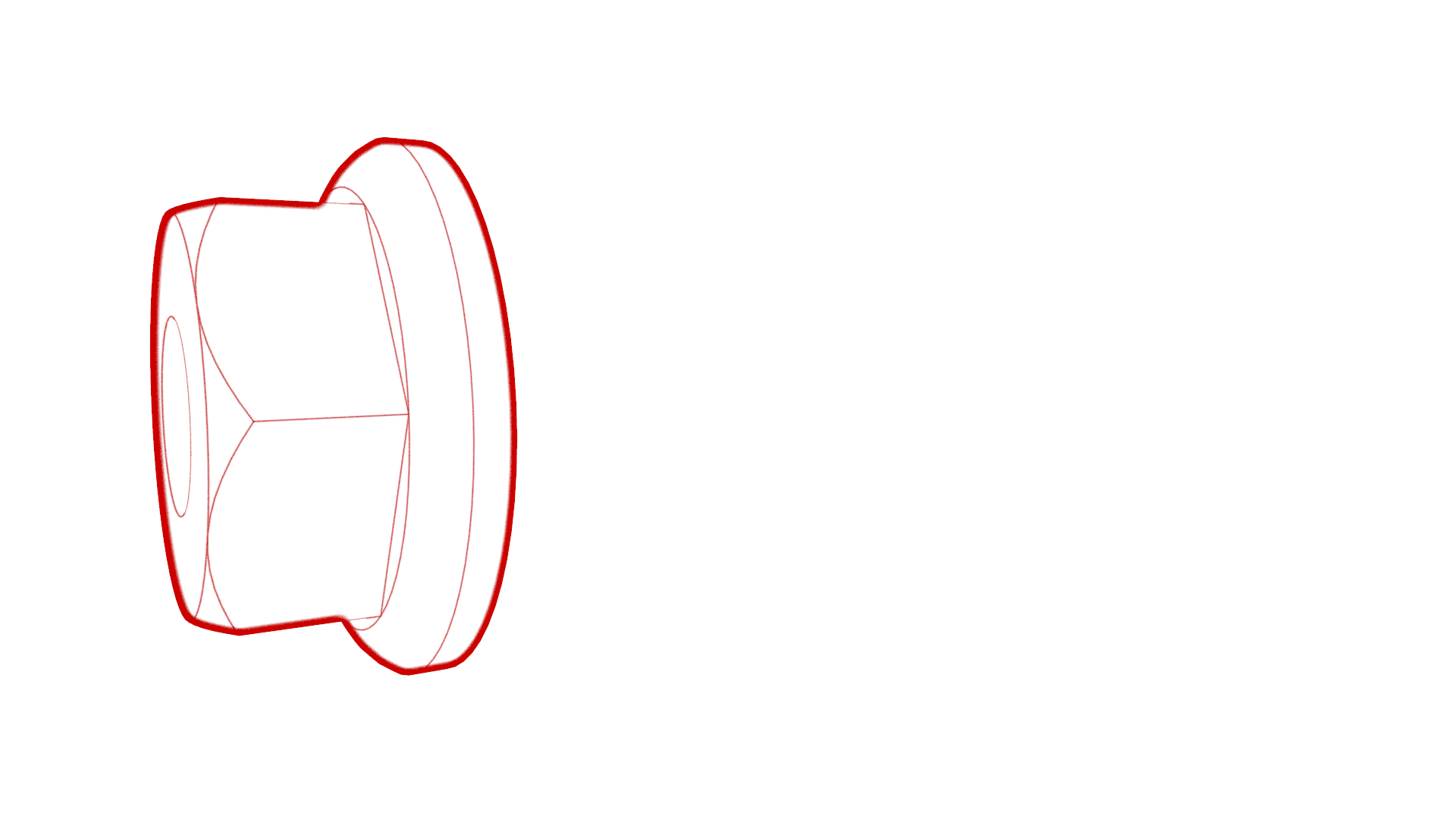

  23. 拆卸将仪表板线束接地带固定到正温度系数加热器的螺母。
  24. 拆下索环,然后小心地将高压电缆拉过隔板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在将高压电缆送过隔板时,多加小心,勿损坏电缆。

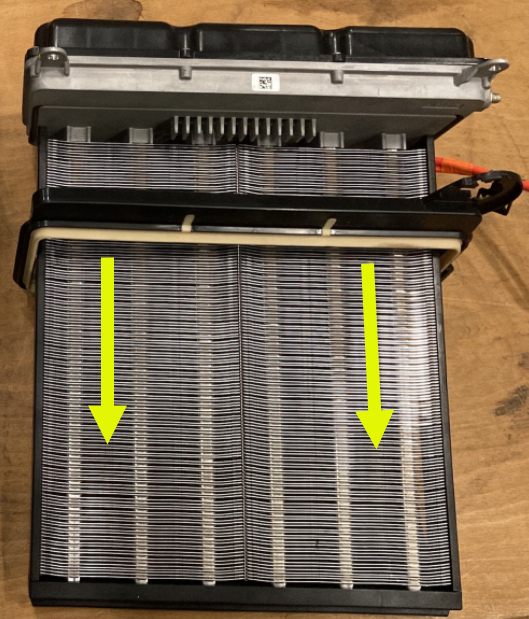

  25. 拆卸将正温度系数加热器右侧固定到 HVAC 总成的螺栓,然后从 HVAC 总成上降下正温度系数加热器。
  26. 检查 HVAC 总成,以确定是否已安装维修面板 (1107677-00-A)。
    • 如果未安装维修面板,执行第 27 步,然后跳过第 28 步。
    • 如果安装了维修面板,则跳过第 27 步。
  27. 如果未安装维修面板,使用剃须刀片小心地切割侧盖的内边缘,然后拆下并弃用侧盖。更换正温度系数加热器后会安装维修面板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行此步骤时,请佩戴防割手套。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切割侧盖时请务必小心谨慎。避免接触正温度系数加热器。
    提示: 请考虑使用玻璃套件中的工具而非剃须刀片。
  28. 如果安装了维修面板,请拆下将维修面板固定到 HVAC 总成上压铆螺柱的螺栓。拆卸维修面板。
  29. 从 HVAC 总成中滑出正温度系数加热器,然后将其从车辆上拆下。
  30. 将密封板从正温度系数加热器上拆下。
    Informational PurposesAn informational icon, calling your attention
    更换正温度系数加热器时必须保留密封板。

安装

  1. 检查正温度系数加热器密封板的状况,如果损坏则进行更换。
  2. 将密封板安装到新的正温度系数加热器上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未转移密封板可能引起漏水或漏气。

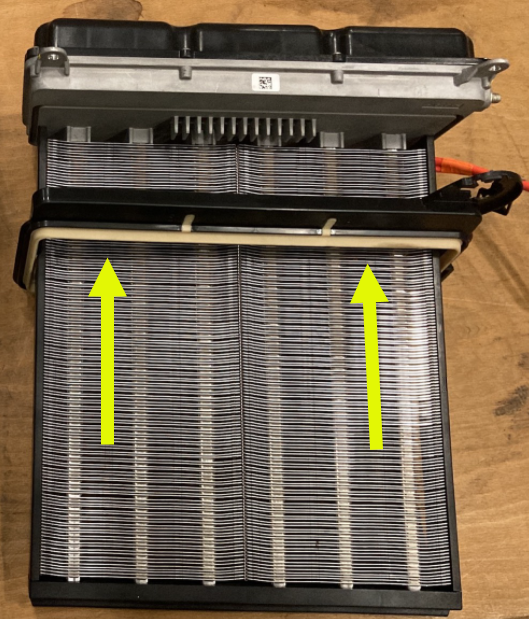

  3. 将正温度系数加热器滑入 HVAC 总成,然后将正温度系数加热器向上推以进行安装。
  4. 安装将正温度系数加热器右侧固定到 HVAC 总成的螺栓。
    2.9 Nm (2.1 lbs-ft)
  5. 放置维修面板以便安装,然后安装将维修面板固定到 HVAC 总成上压铆螺柱的螺栓。
    1.2 Nm (.9 lbs-ft)
  6. 将高压电缆推过隔板,然后安装索环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在将高压电缆送过隔板时,多加小心,勿损坏电缆。
    Informational PurposesAn informational icon, calling your attention
    如果需要,向高压电缆上涂抹润滑剂。
  7. 安装将仪表板线束接地带固定到正温度系数加热器的螺母。
    5 Nm (3.7 lbs-ft)
  8. 安装将正温度系数加热器电气线束固定到 HVAC 总成的夹子。
  9. 安装将正温度系数加热器左侧固定到 HVAC 总成的螺栓。
    2.9 Nm (2.1 lbs-ft)
  10. 安装将正温度系数加热器电气线束固定到 HVAC 总成的夹子。
  11. 将 12V 电气连接器与正温度系数加热器相连。
  12. 将右前地毯向前展开,然后安装将右前地毯固定到车辆的卡子。
  13. 安装右侧脚部空间风管。请参阅风管 - 脚部空间 - RH(左侧驾驶)(拆卸和更换)
  14. 安装副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)
  15. 完全升起车辆。
  16. 安装将正温度系数加热器电气连接器固定到车身的卡子。
  17. 将高压线束连接器与正温度系数加热器相连。
    Informational PurposesAn informational icon, calling your attention
    将支架安装到车身。
  18. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  19. 完全降下车辆。
  20. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  21. 将装有Toolbox 3的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  22. 重新部署车辆固件。请参阅软件重新安装 - Toolbox
  23. 解锁车辆网关以进行诊断通信(如未解锁)。请参阅网关(解锁)
  24. 在 Toolbox 中,点击Actions,在搜索字段中输入 "Compromised",点击 TEST-SELF_VCRIGHT_X_PTC-COMPROMISED-ROD-DETECTIONSearch for routine in ToolboxPTC compromised rod detectionThermal / PTC Heater - Start Compromised Rod Detection,然后选择Run
    Informational PurposesAn informational icon, calling your attention
    例行程序会清除有关受损加热棒的储存信息。无需进行网关重新配置。
  25. 断开笔记本电脑与车辆的连接。请参阅Toolbox 3(连接和断开)
  26. 安装右侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  27. 安装中控台右侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  28. 安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  29. 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  30. 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  31. 安装中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  32. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  33. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
