顶篷（带加热泵款）（拆卸和安装）

校正代码 15203111 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 打开所有车门并降下所有车窗。
  2. 将前排座椅移至最前端。

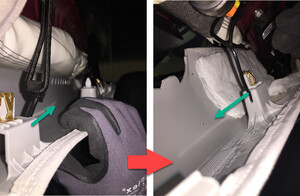

  3. 松开将 RH 侧纵梁饰板固定到车辆的夹子 (x4) 和系链 (x2)，然后从车上拆下饰板。
    提示
    首先松开饰件上角，然后向下操作。
    注
    通过扭转并从外壳中拔出，拆下系链。
    警告
    不要从车身侧拆下系链。从车身侧拆下的系链必须更换。
  4. 推动以打开 RH 后衣帽钩。
  5. 使用小号平头螺丝刀撬开 RH 后衣帽钩螺钉罩。
  6. 拆下将 RH 后衣帽钩固定到车身的螺钉。
    2.5 Nm (1.8 lbs-ft)
    图 1. LH 如图所示，RH 类似
  7. 松开将 RH B 柱上部饰板固定到车辆的夹子，然后将 B 柱上部饰板放置一旁。
    注
    无需从车上完全拆下 B 柱上部饰板；仅需将饰板挪至座椅安全带仍穿过 B 柱上部饰板的程度，然后将其放置一旁。
  8. 对车辆的 LH 侧重复第3步至第7步。
  9. 将 LH 前座椅移至最后端，然后将座椅靠背移到下方。
  10. 拆下 LH 仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  11. 拆下 LH A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  12. 拆下 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  13. 拆下 LH A 柱上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  14. 拆下驾驶位遮阳板。请参阅防晒板 - 左侧（拆卸和更换）。
  15. 拆下摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
  16. 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。
  17. 对车辆的 RH 侧重复第9步至第14步。
  18. 松开将顶篷电气线束固定到 LH A 柱区域的夹子。
  19. 断开顶篷电气线束。
  20. 松开将顶篷固定到车身的夹子 (x10)。
  21. 在助手的帮助下，从车上拆下顶篷。
    注
    通过副驾位车门拆下顶篷。

安装

安装程序与拆卸程序相反。
