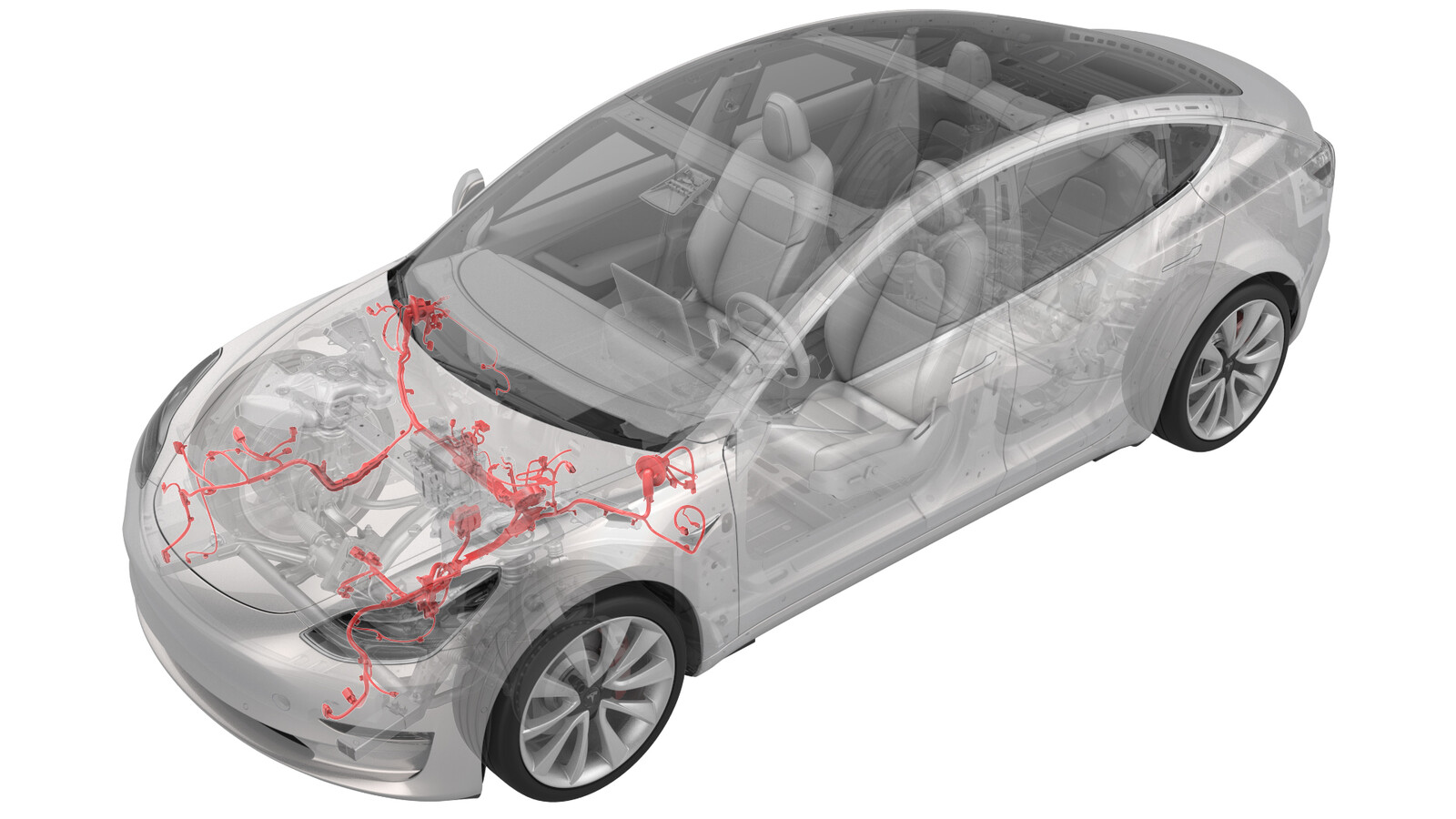

线束 - 主前(Info-Ryzen/锂离子)(拆卸和更换)

校正代码 171007224.08 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 8 月 28 日:更新了 EPB 维护模式参考。
  • 2023 年 5 月 17 日:更新了断开线束与车身控制器之间连接的说明。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  1. 打开所有车门,降下所有车窗。
  2. 在两个后轮下放置止轮块。
  3. 将车辆置于空挡。
  4. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH(释放)
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 拆卸左右 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  7. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位(拆卸和更换)
  8. 松开用于固定脚踏板的夹子。
  9. 拆卸副驾位膝部气囊。请参阅 气囊 - 膝部 - 副驾位(拆卸和更换)
  10. 拆卸仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  11. 拆卸手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)
  12. 拆卸右侧脚部空间风管。请参阅风管 - 脚部空间 - RH(左侧驾驶)(拆卸和更换)
  13. 拆下右侧气波管道。请参阅管道 - 气波 - RH(左侧驾驶)(拆卸和更换)

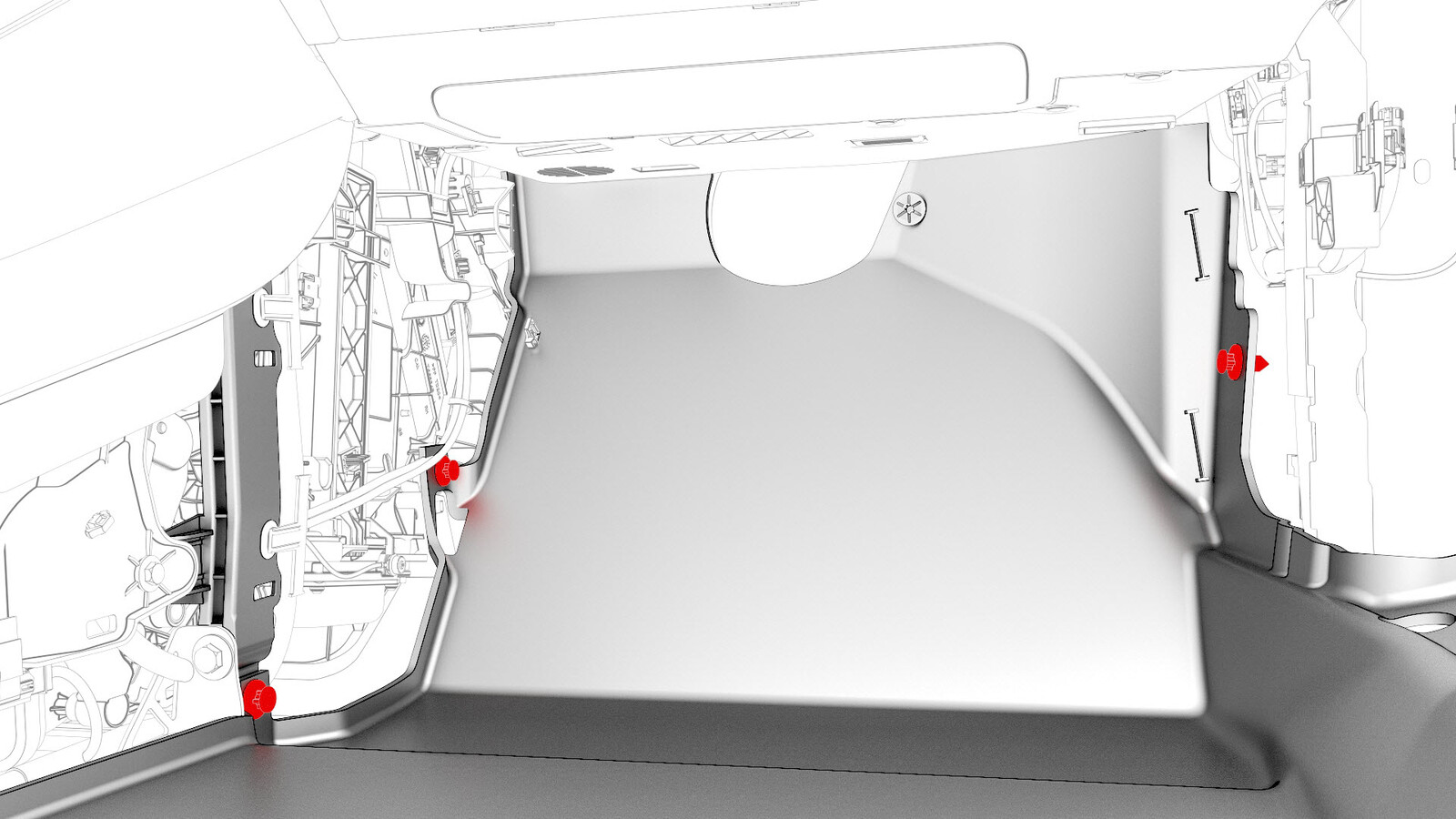

  14. 拆下将 RH 前毡毯固定到车身的夹子,然后向后折叠 RH 前毡毯。

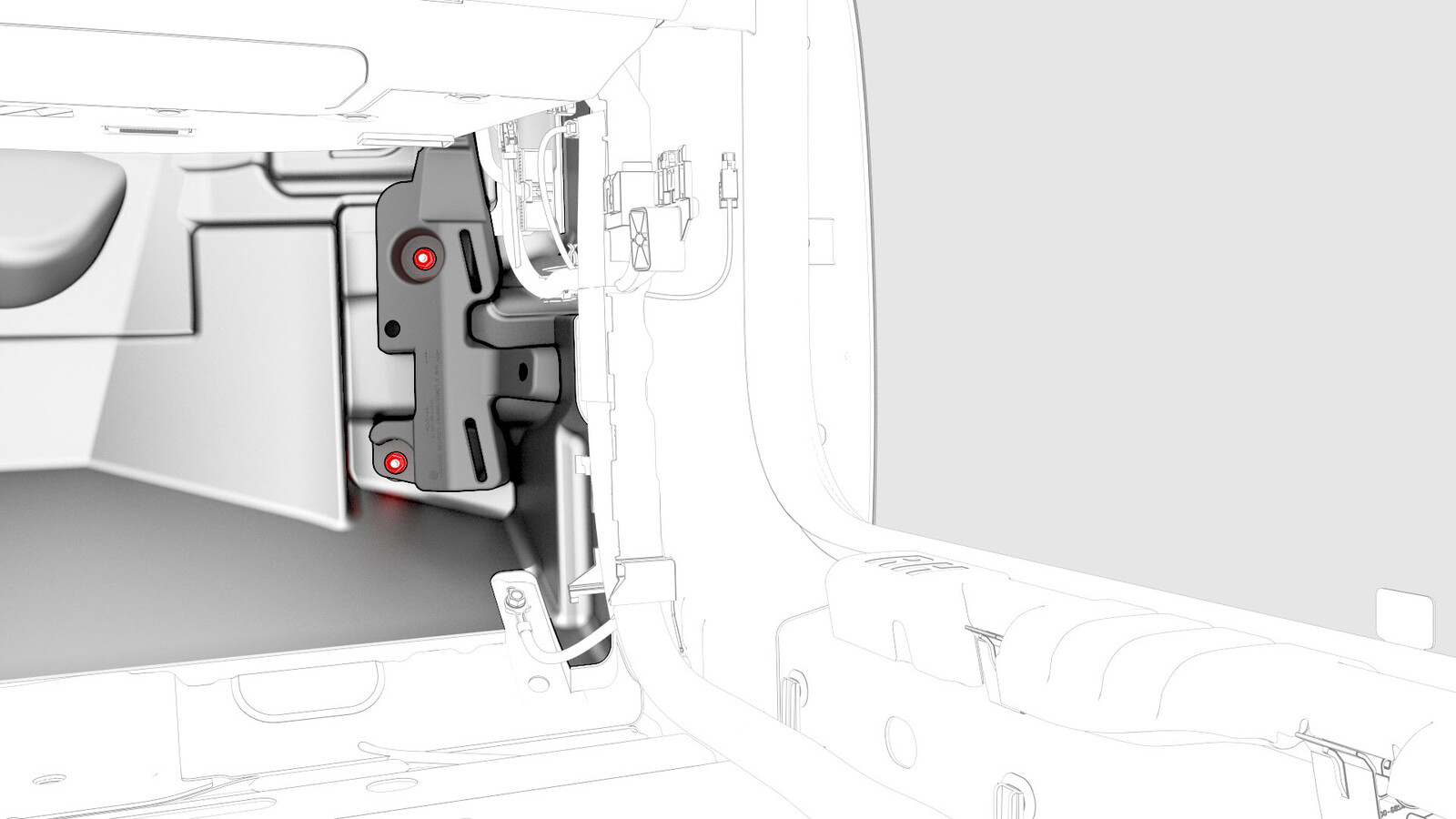

  15. 拆卸将右侧地毯定位器支架固定到车身的螺母,然后将支架从车上拆下。
    2.5 Nm (1.8 lbs-ft)
  16. 拆下外部和内部暖通空调气室。请参阅风管 - 暖通空调 (HVAC) 集气室 - 内(拆卸和更换)
  17. 拆卸 12V 辅助电池。请参阅12V/低压电池(拆卸和更换)
  18. 拆下用于固定 12V 电池后侧钩拉紧器的螺母。
  19. 拆下雨刮器电机总成。请参阅雨刮器模块(拆卸和更换)
  20. 拆下 12V 电池支架。请参阅支架 - 12V 电池(后轮驱动)(拆卸和更换)
  21. 拆卸减震塔支架。请参阅支架 - 减震塔(带加热泵款)(拆卸和更换)
  22. 松开将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  23. 断开电气线束与挡风玻璃清洗器储液罐连接器的连接。
  24. 将温度系统线束从前车身控制器模块连接器上断开。

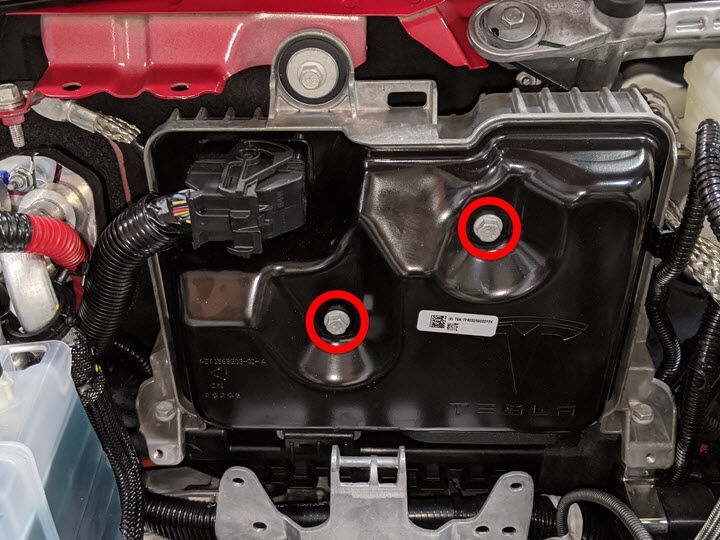

  25. 拆卸将前车身控制器模块盖板固定到前车身控制器模块的螺栓,然后拆下盖板。
    8.5 Nm (6.3 lbs-ft)

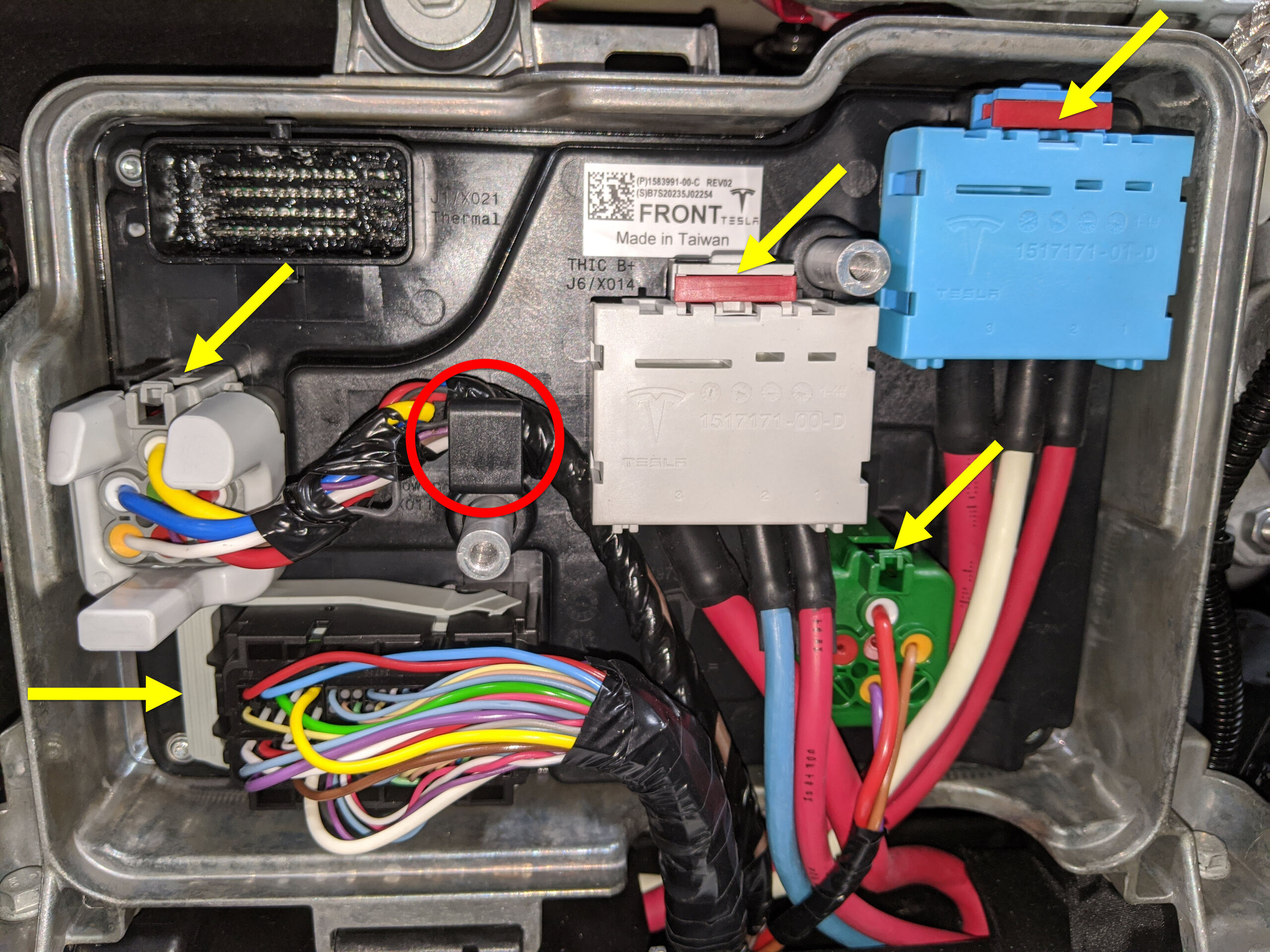

  26. 断开前部主线束的线束连接器(5 个)与前车身控制器模块的连接。

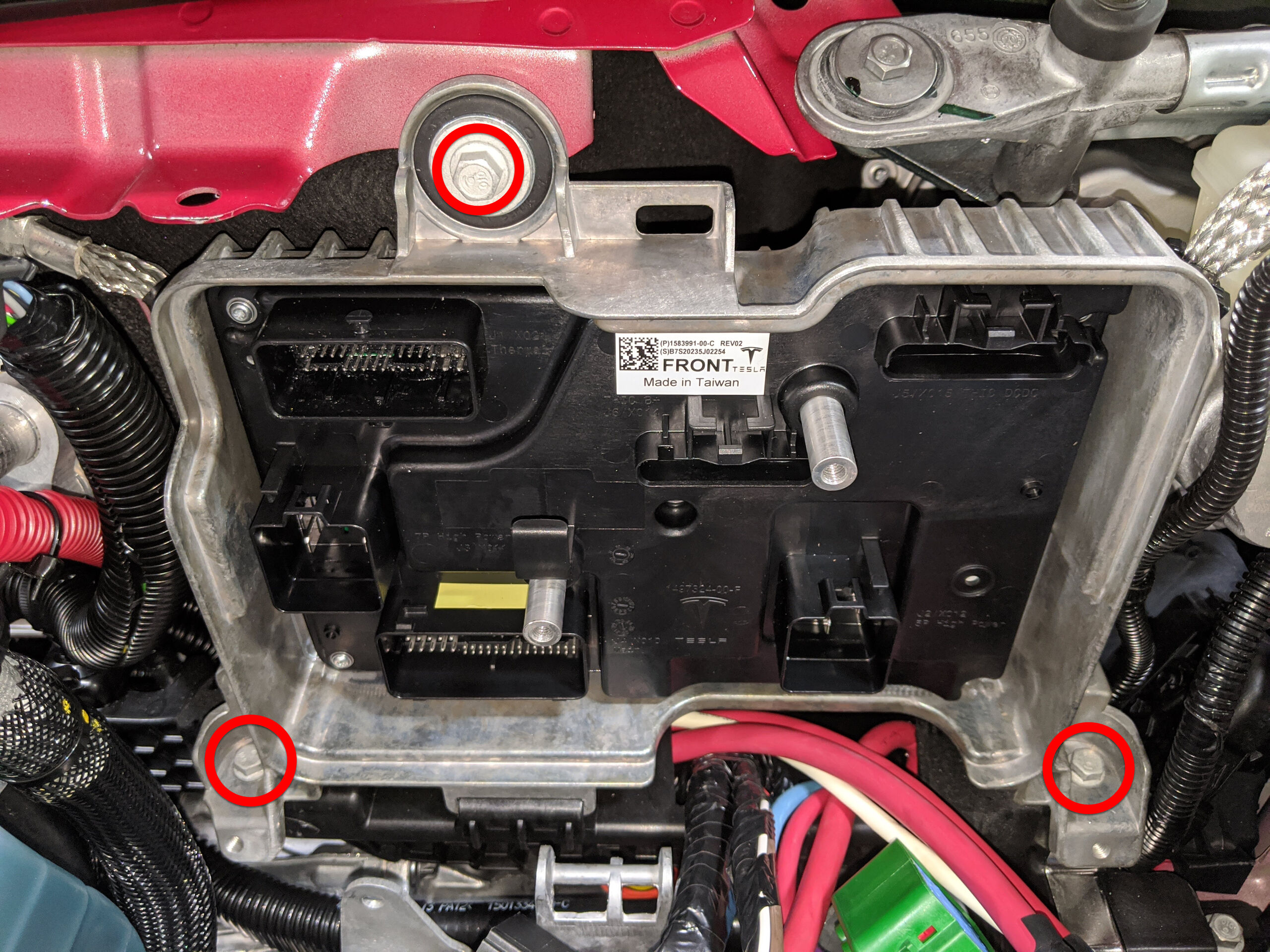

  27. 拆卸将前车身控制器模块固定到车辆的螺栓(3 个)。
    10 Nm (7.4 lbs-ft)

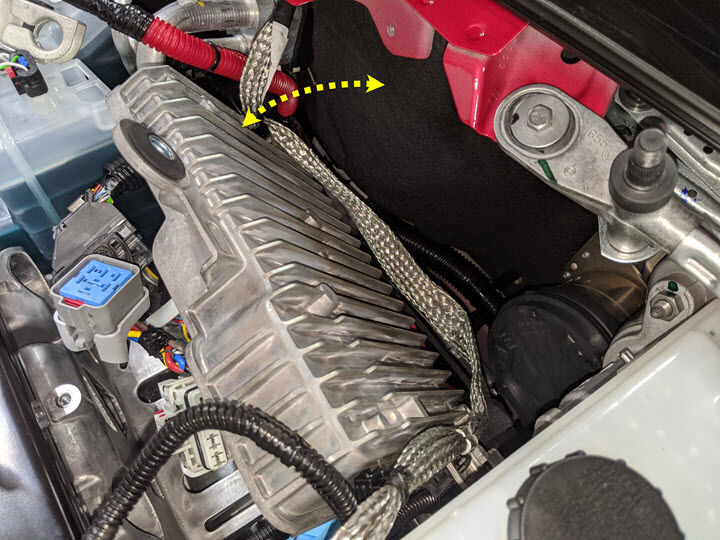

  28. 向前倾斜前车身控制器以便接触接地带。

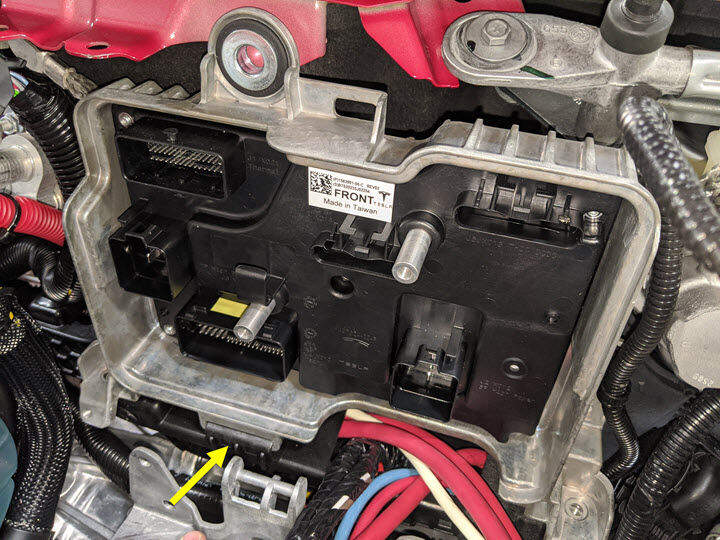

  29. 拆卸将接地带固定到前车身控制器模块后部的螺栓。
    10 Nm (7.4 lbs-ft)

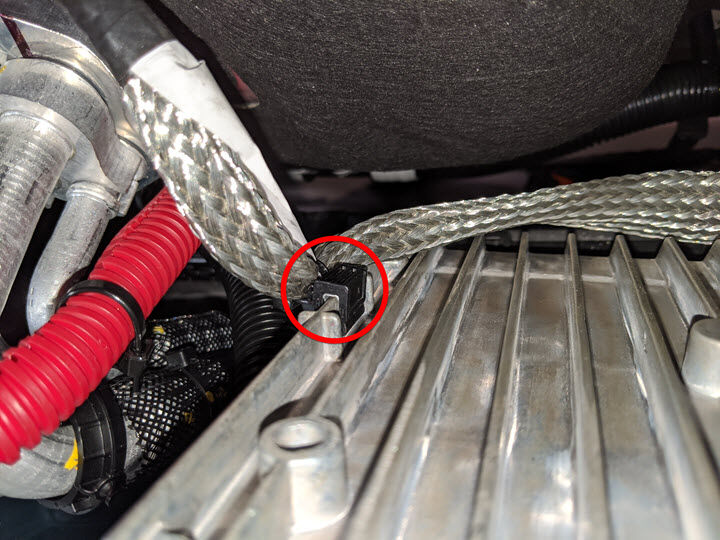

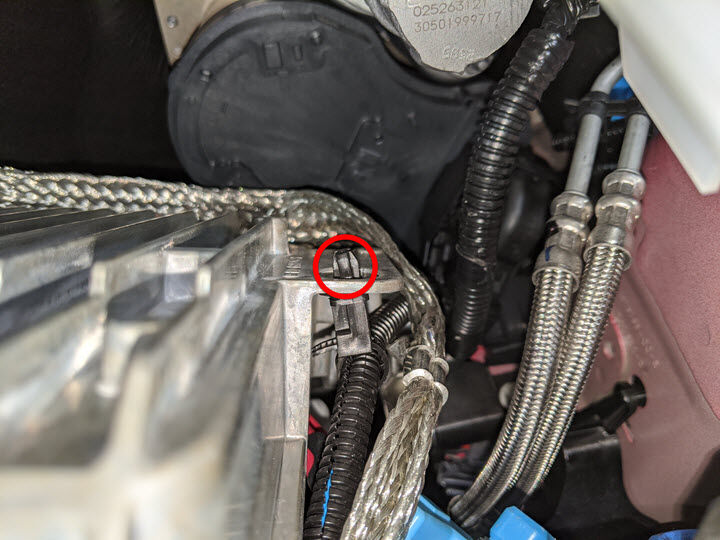

  30. 松开将接地带固定到前车身控制器模块的边缘夹,然后将接地带从模块上拆下。

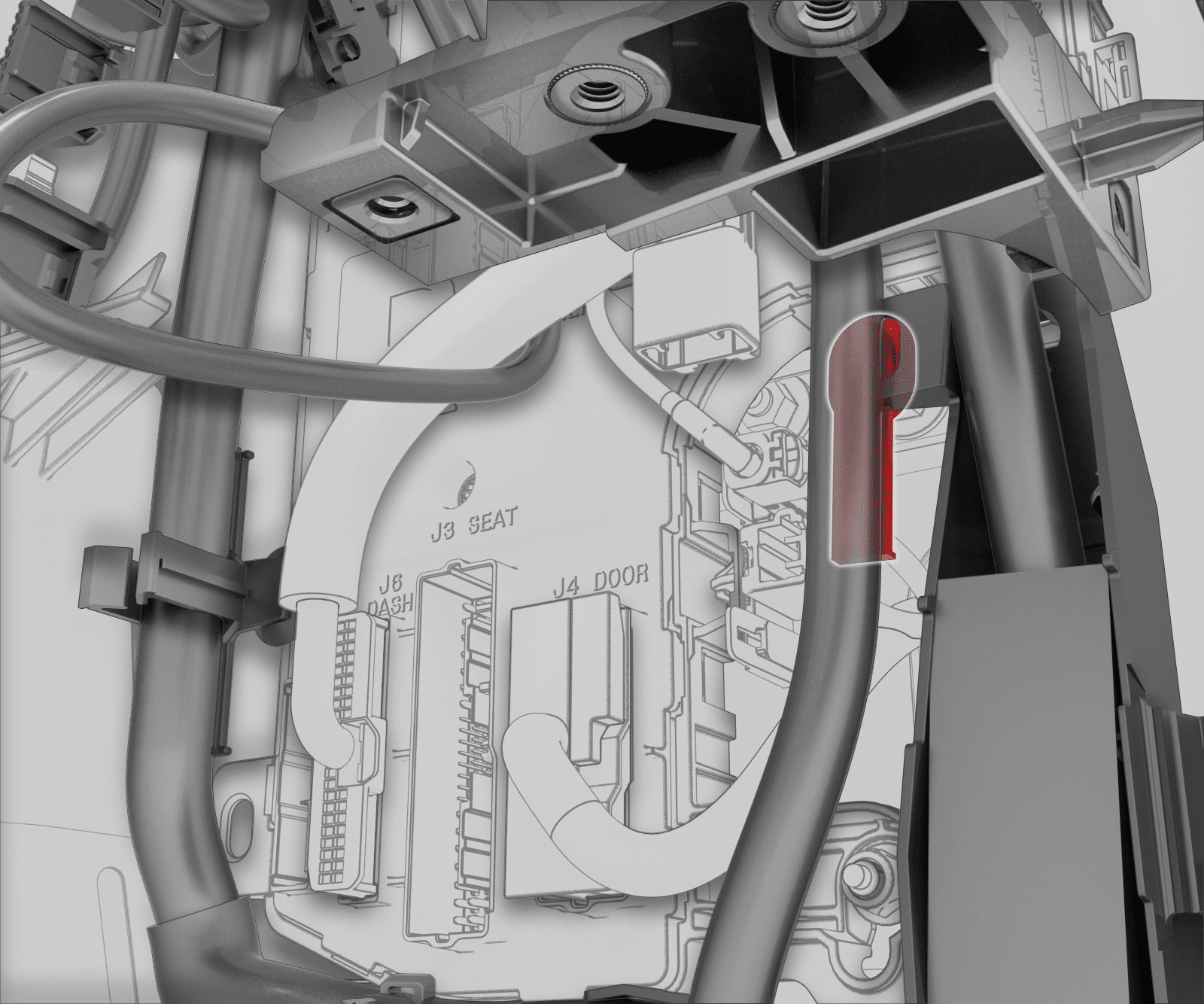

  31. 将 12V 负极线束夹从前车身控制器模块上拆下。
  32. 从前车身控制器模块上松开线束导件,然后将前车身控制器模块从车上拆下。
  33. 断开电气线束与挡风玻璃加热器连接器的连接,然后将线束移开以避免损坏。
    Informational PurposesAn informational icon, calling your attention
    使用胶带固定线束。
  34. 拆下车载电脑。请参阅 车载电脑 (Info-Ryzen)(拆卸和安装)
  35. 断开 RH 车身控制器附近的直流-直流低压正极电缆,然后松开直流-直流低压正极电缆夹。

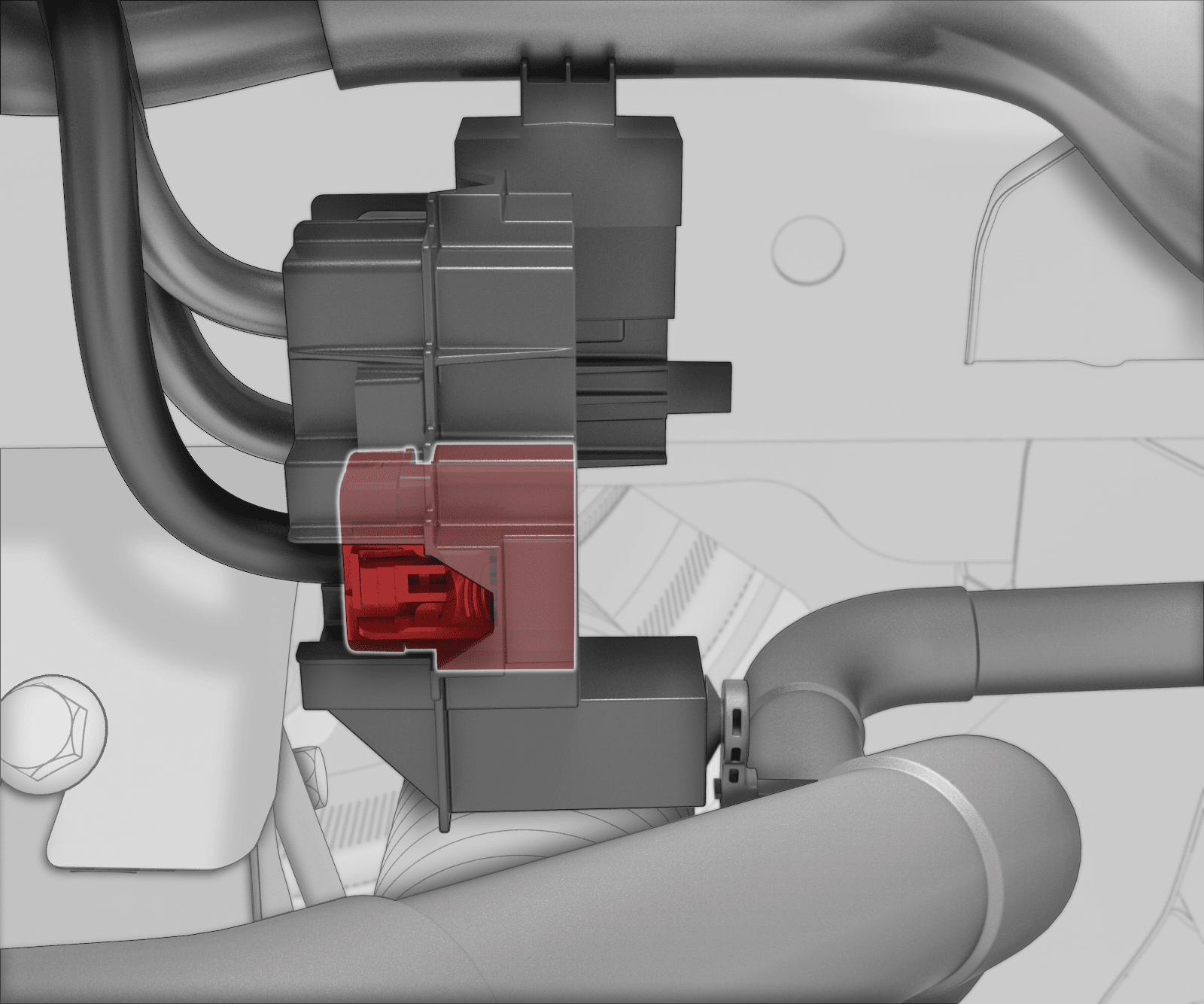

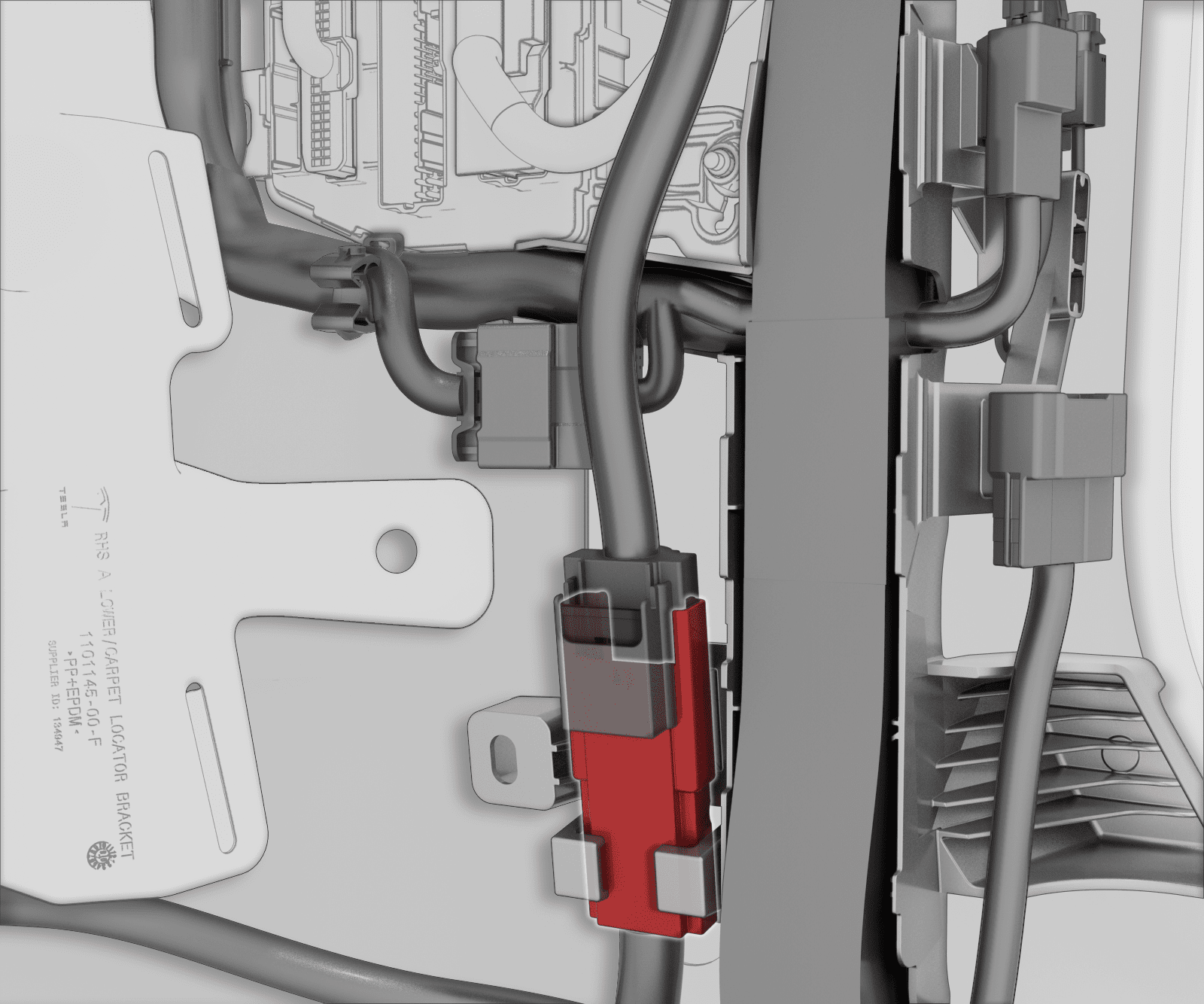

  36. 断开位于直流-直流低压正极电缆后的黑色内联线束连接器。

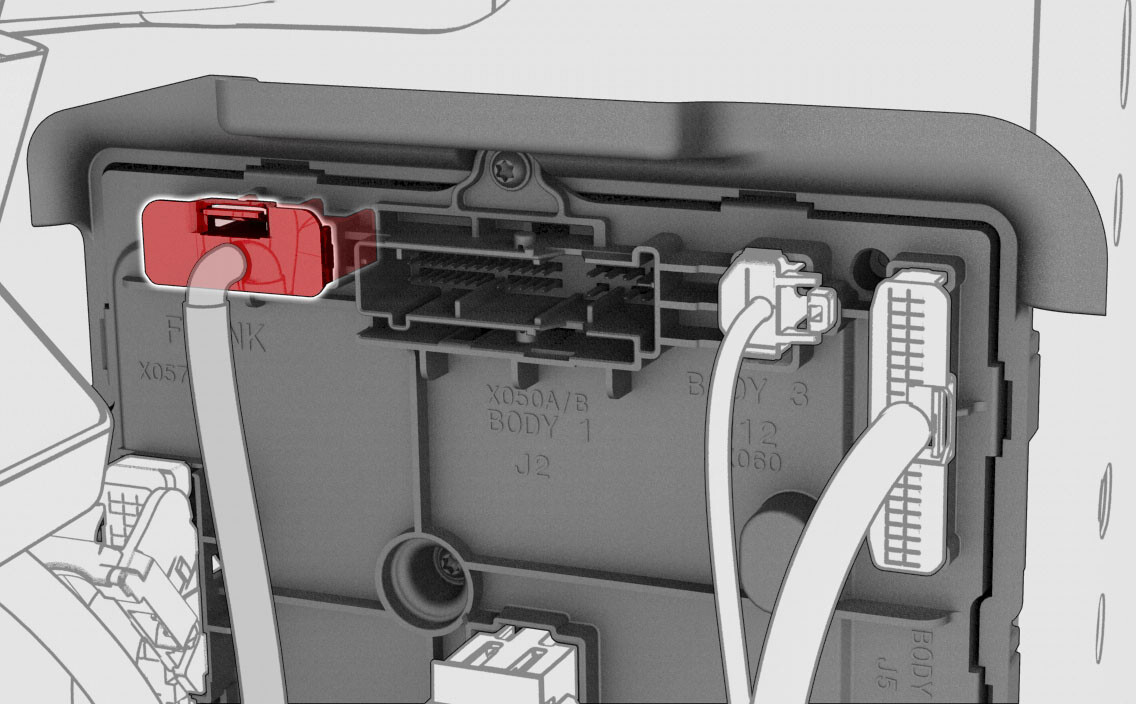

  37. 将 J6 前备箱储物单元电气连接器从右侧车身控制器模块上断开。
  38. 将电气线束右侧推过隔板。

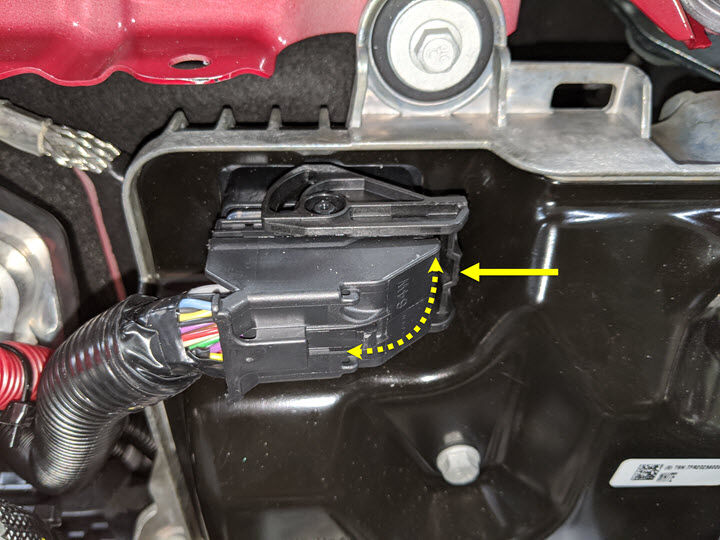

  39. 103松开连接器锁,然后断开 J1 电源连接器与 LH 车身控制器模块的连接。

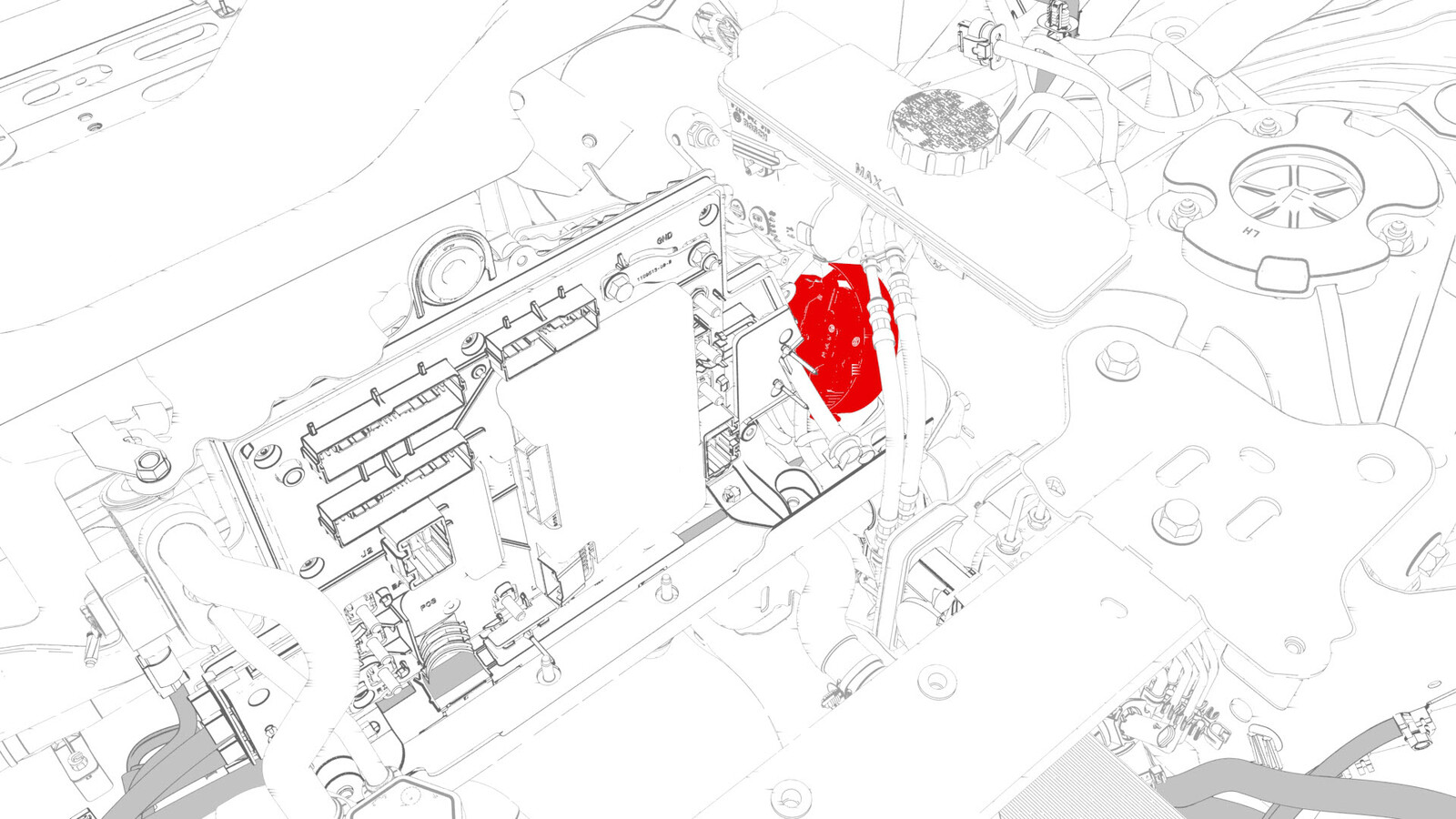

  40. 104松开将内联线束连接器 X909 固定到左侧车身控制器模块的卡子,然后断开电气连接器。
  41. 105断开 J6 前备箱储物单元前部连接器与左侧车身控制器模块的连接。
  42. 将电气线束左侧推过隔板。

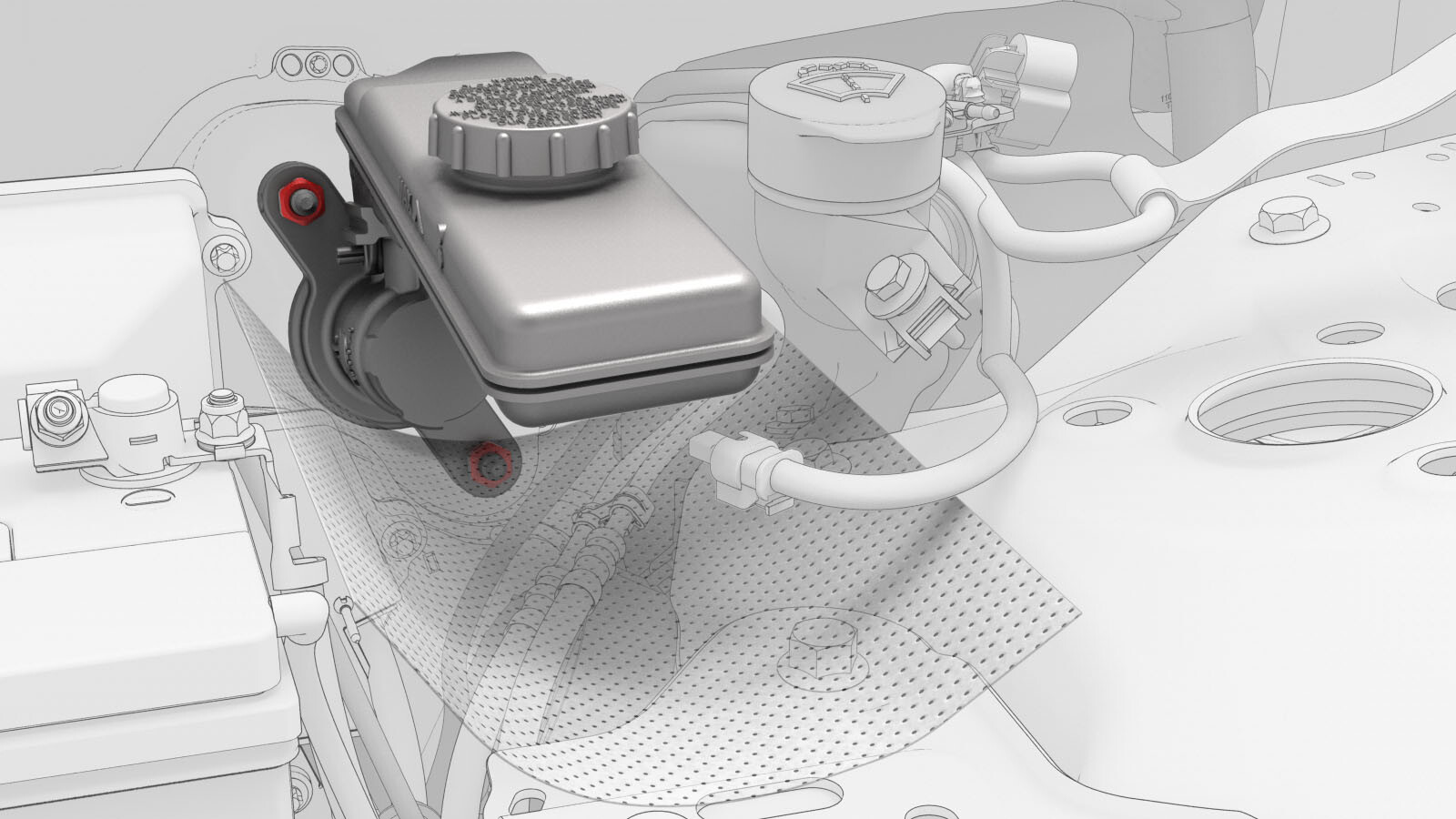

  43. 拆下将主缸固定到制动助力器的螺母 (x2)(扭矩为 20 Nm)。
  44. 从制动助力器上松开制动主缸和储液罐总成,然后将主缸移到一旁。
    Informational PurposesAn informational icon, calling your attention
    确保同时拆下主缸 O 型环。
  45. 松开将电气线束固定到左前车架纵梁区域处车身的夹子。

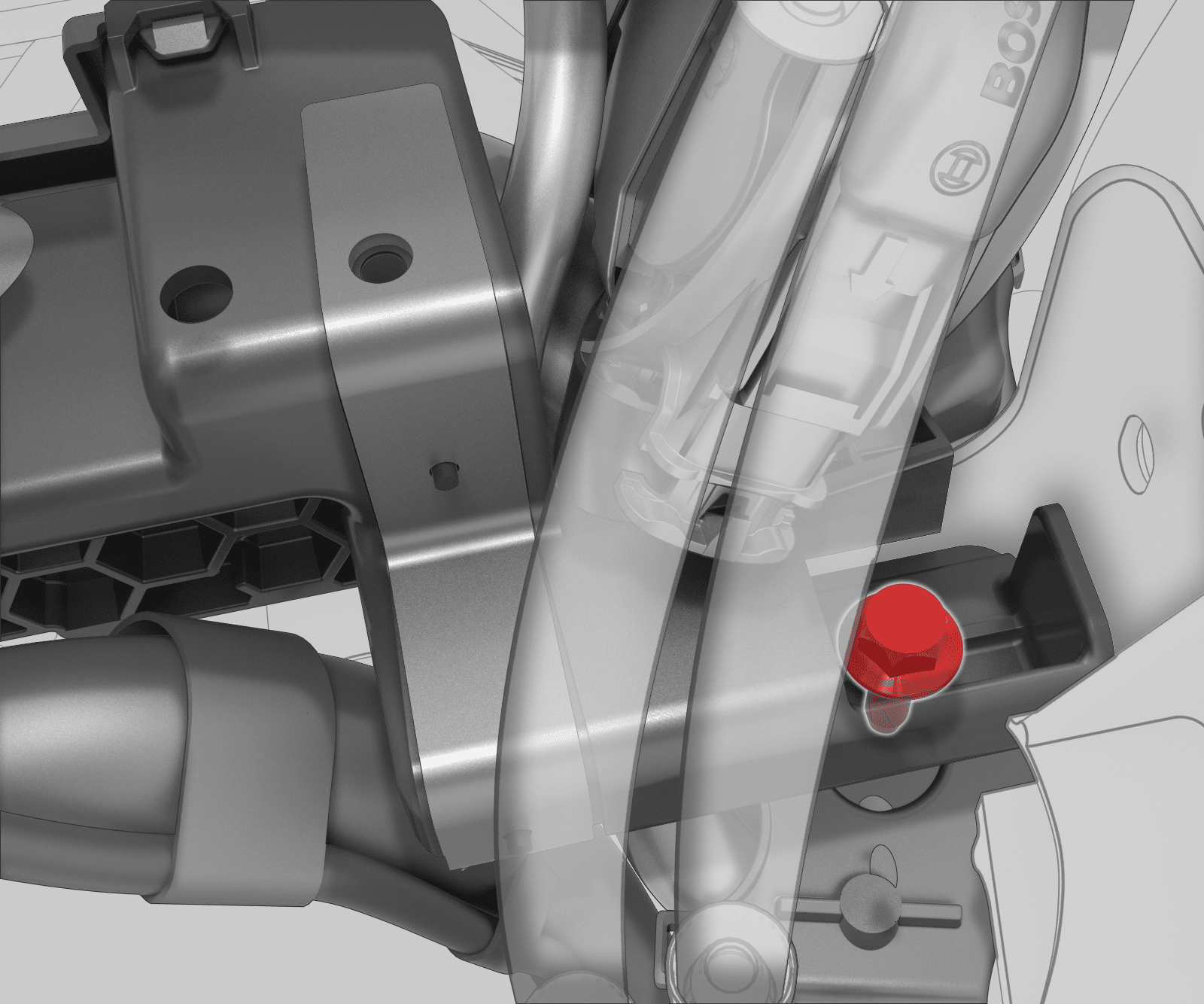

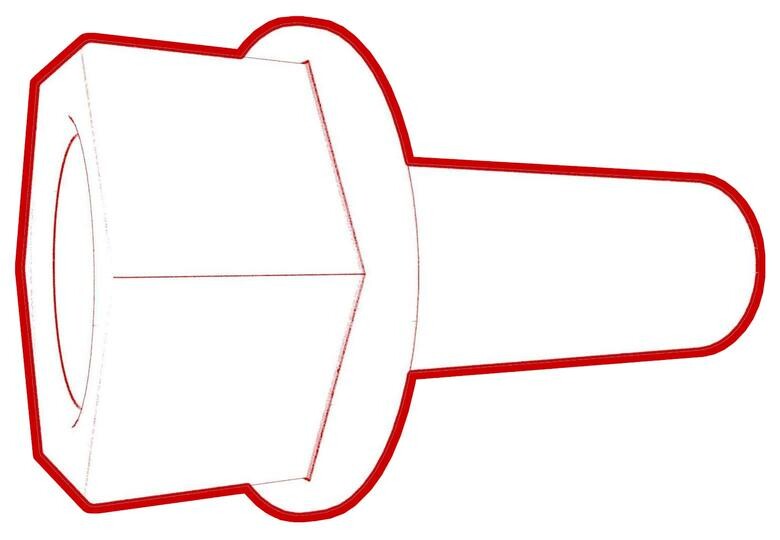

  46. 拆卸并弃置将电气线束接地端子固定到左前车架纵梁区域处车身的螺栓(4 个)。
    8 Nm (5.9 lbs-ft)

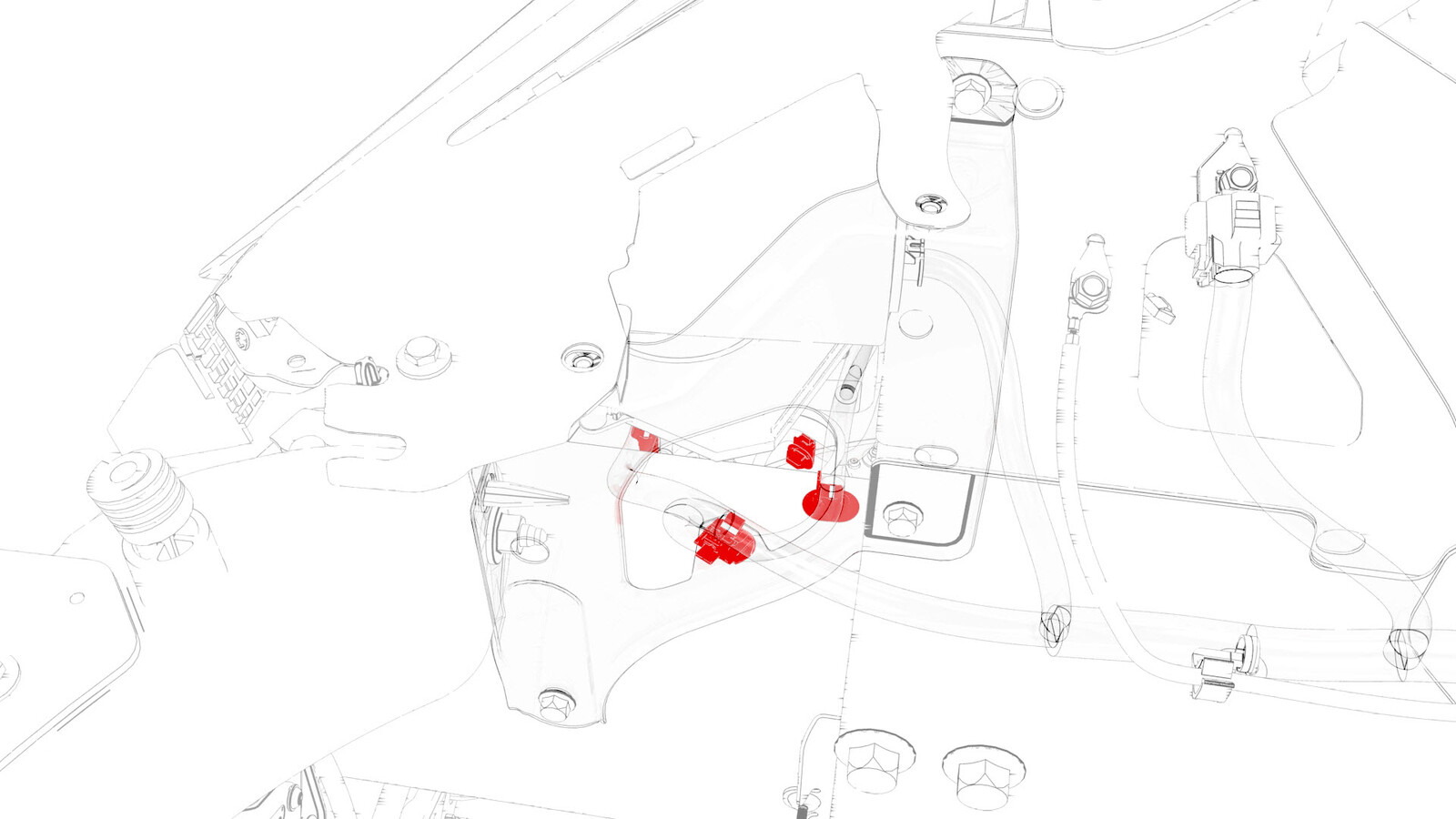

  47. 断开电气线束与转向齿条连接器(2 个)和左前车架纵梁区域连接器(2 个)的连接。

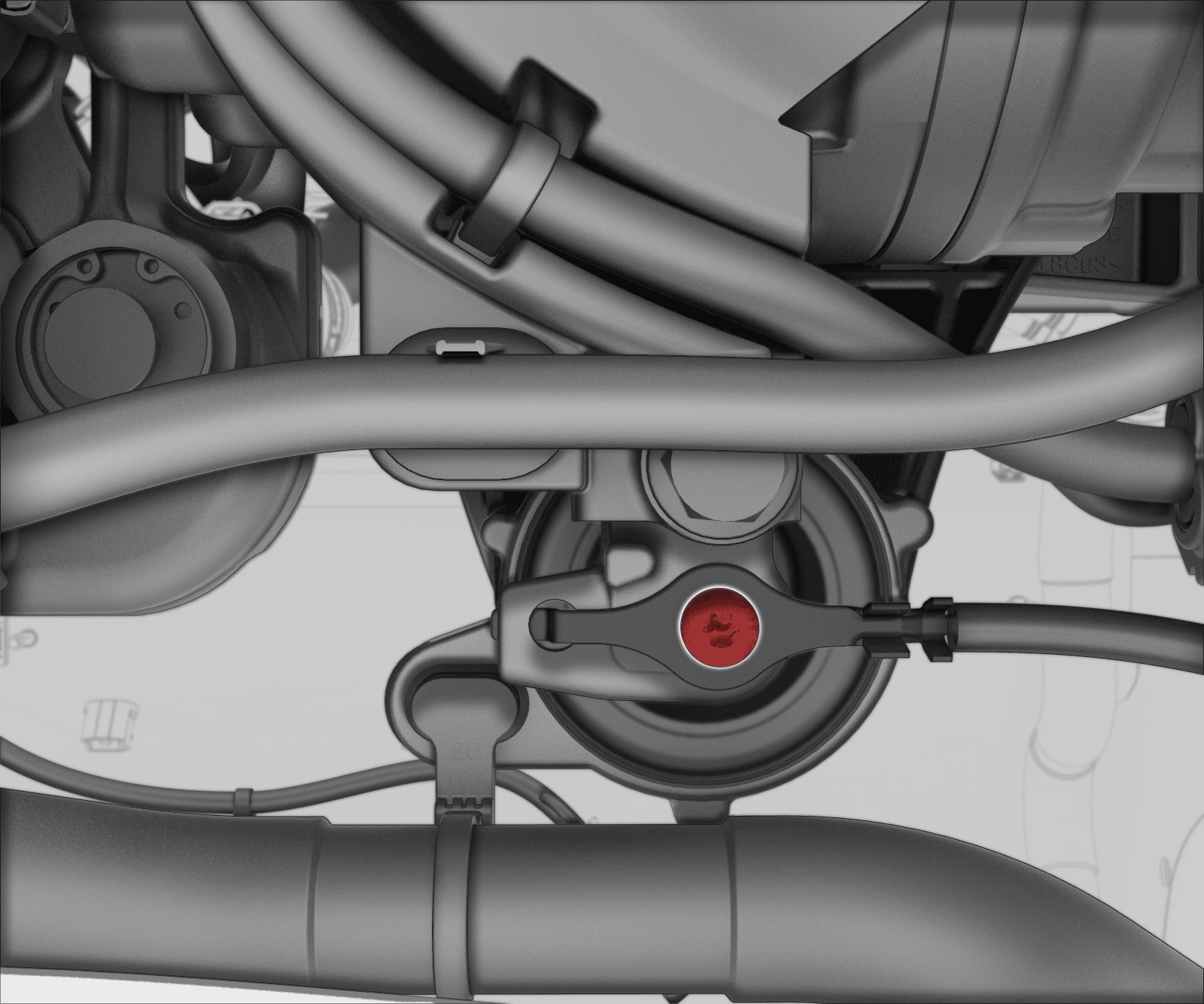

  48. 将接地带从空调压缩机上拆下。
    7 Nm (5.2 lbs-ft)
  49. 断开前部主线束连接器(2 个)与左侧车架纵梁处副车架线束的连接。
  50. 从连接器支架上松开冷却液软管枞树夹。
  51. 松开将连接器支架固定到 LH 车架纵梁的夹子 (x2),然后拆下连接器支架。

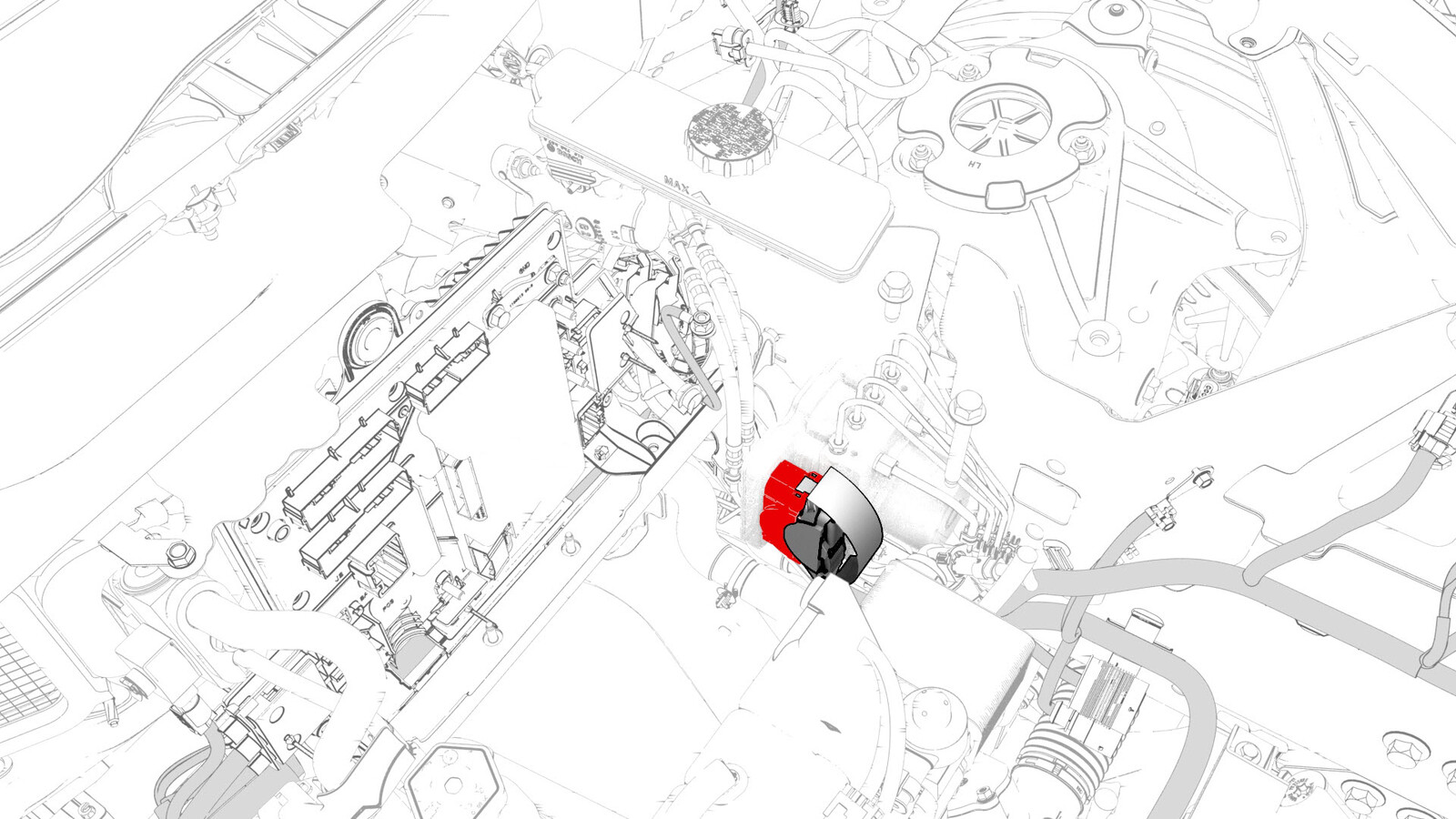

  52. 断开电气线束与制动助力器连接器的连接。
  53. 从防抱死制动系统单元连接器上断开电气线束。
  54. 断开电气线束与左前照灯连接器的连接。
  55. 松开将电气线束固定到右前照灯区域处车身的夹子。
  56. 断开电气线束与右前照灯连接器的连接。
  57. 部分关闭所有车门。
  58. 移走轮挡。
  59. 在协助下,将车辆移到举升机上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅限以非常慢的速度,将车辆稳妥地推动一小段距离。
  60. 拆卸左前和右前轮毂。请参阅轮毂总成(拆卸和安装)
  61. 拆下 LH 和 RH 前轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)

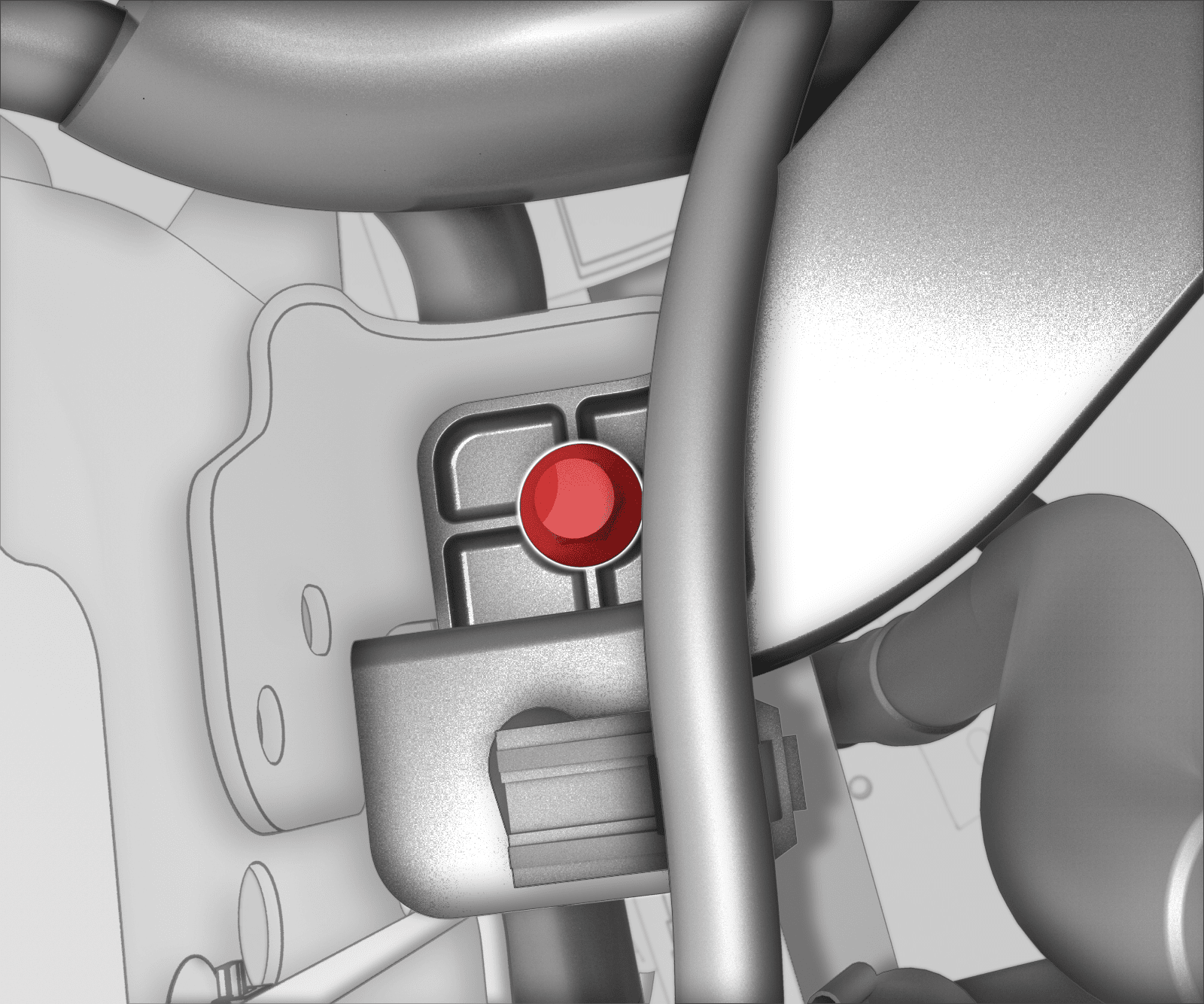

  62. 拆卸将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
    3 Nm (2.2 lbs-ft)
  63. 断开电气线束与右前饰板区域处连接器的连接。

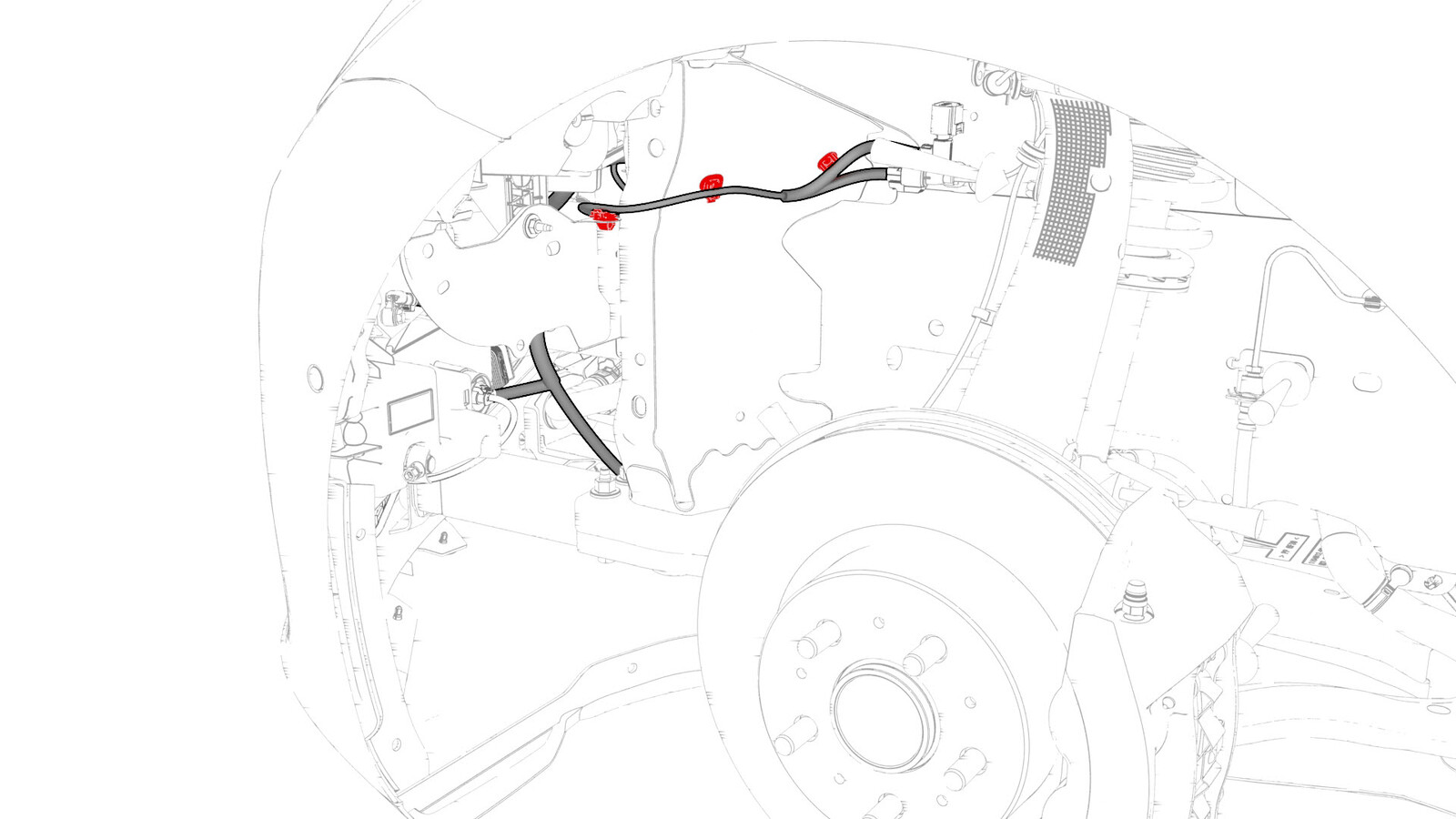

  64. 松开将电气线束固定到右前轮毂内衬区域前部处车身的夹子。

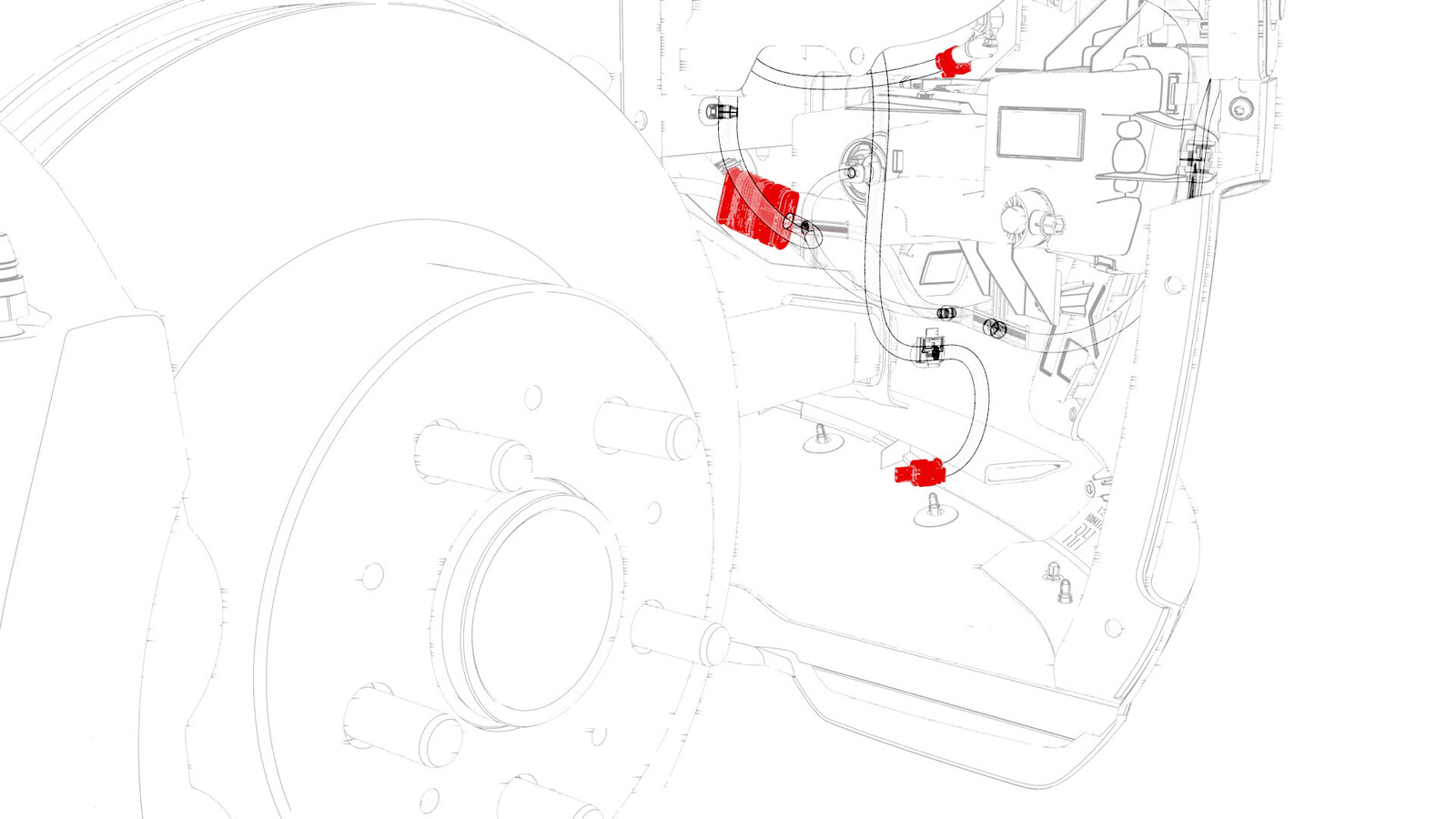

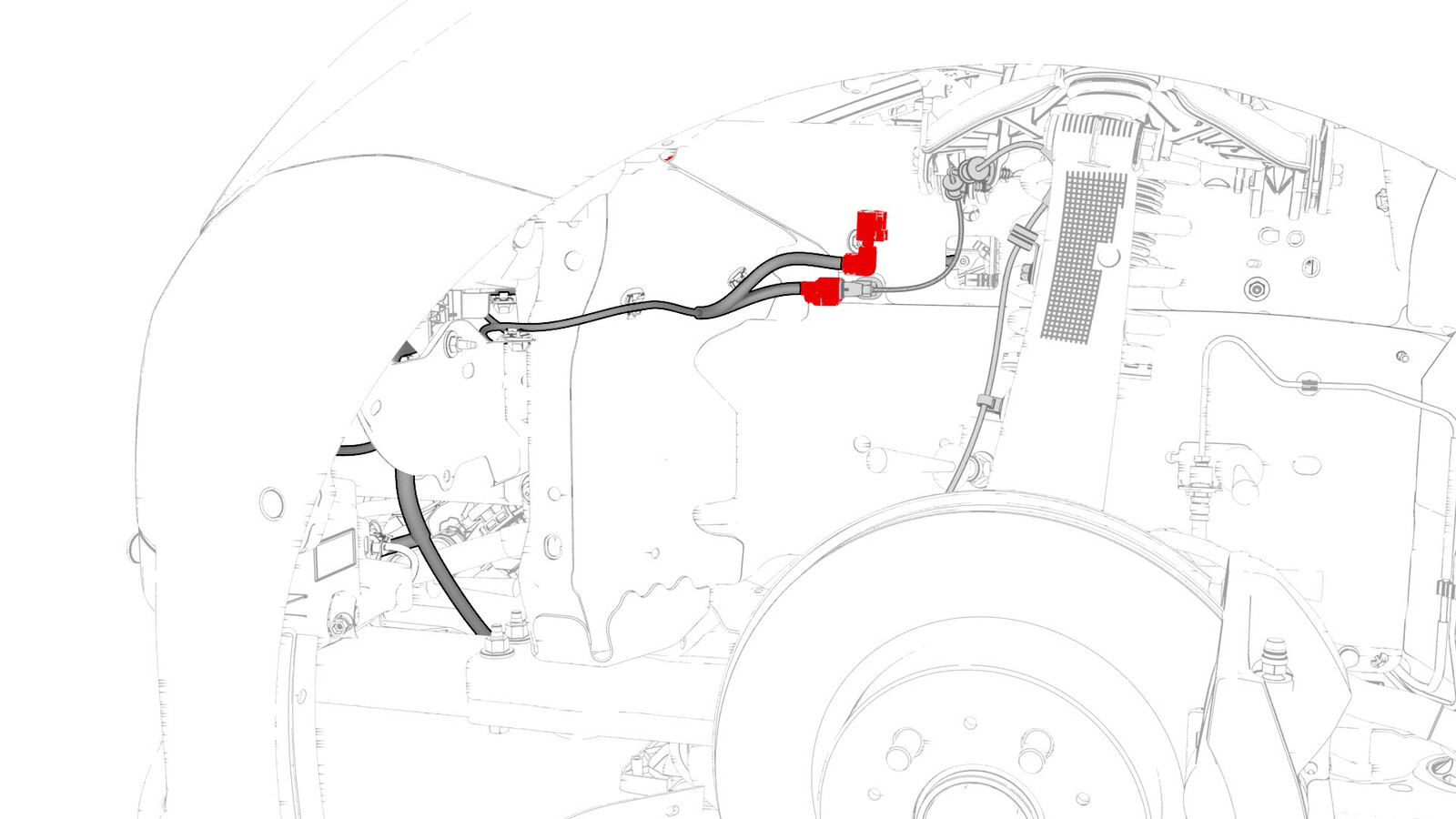

  65. 断开电气线束与右前轮毂内衬区域前部处连接器的连接。

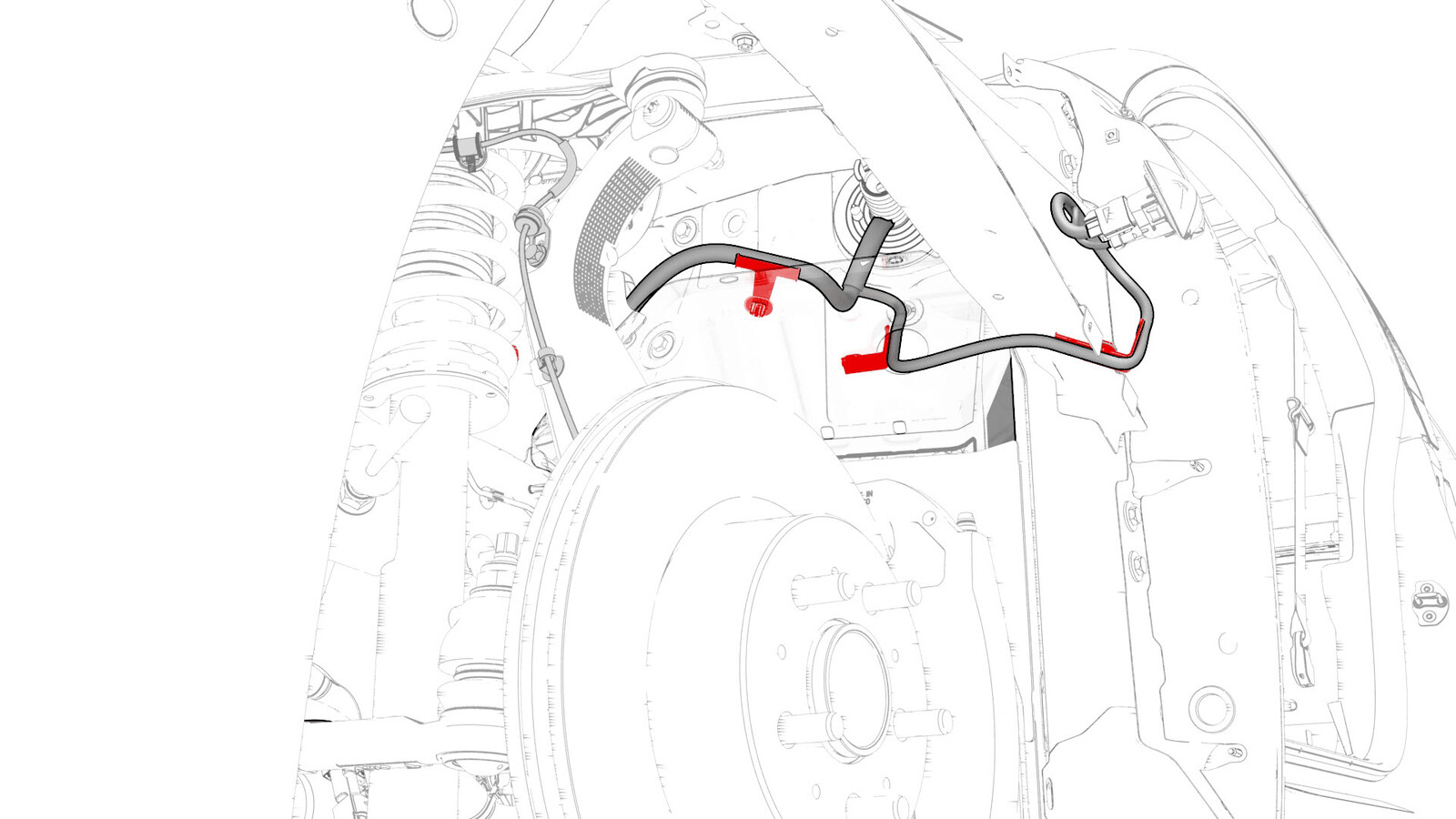

  66. 松开将电气线束固定到右前轮毂内衬区域后部处车身的夹子。
  67. 断开电气线束与右前转向灯连接器的连接。
  68. 对于配备主动防护前罩的 Model 3:断开烟火传动装置连接器。
  69. 断开电气线束与左前饰板区域处连接器的连接。
  70. 断开电气线束与前端模块连接器的连接。

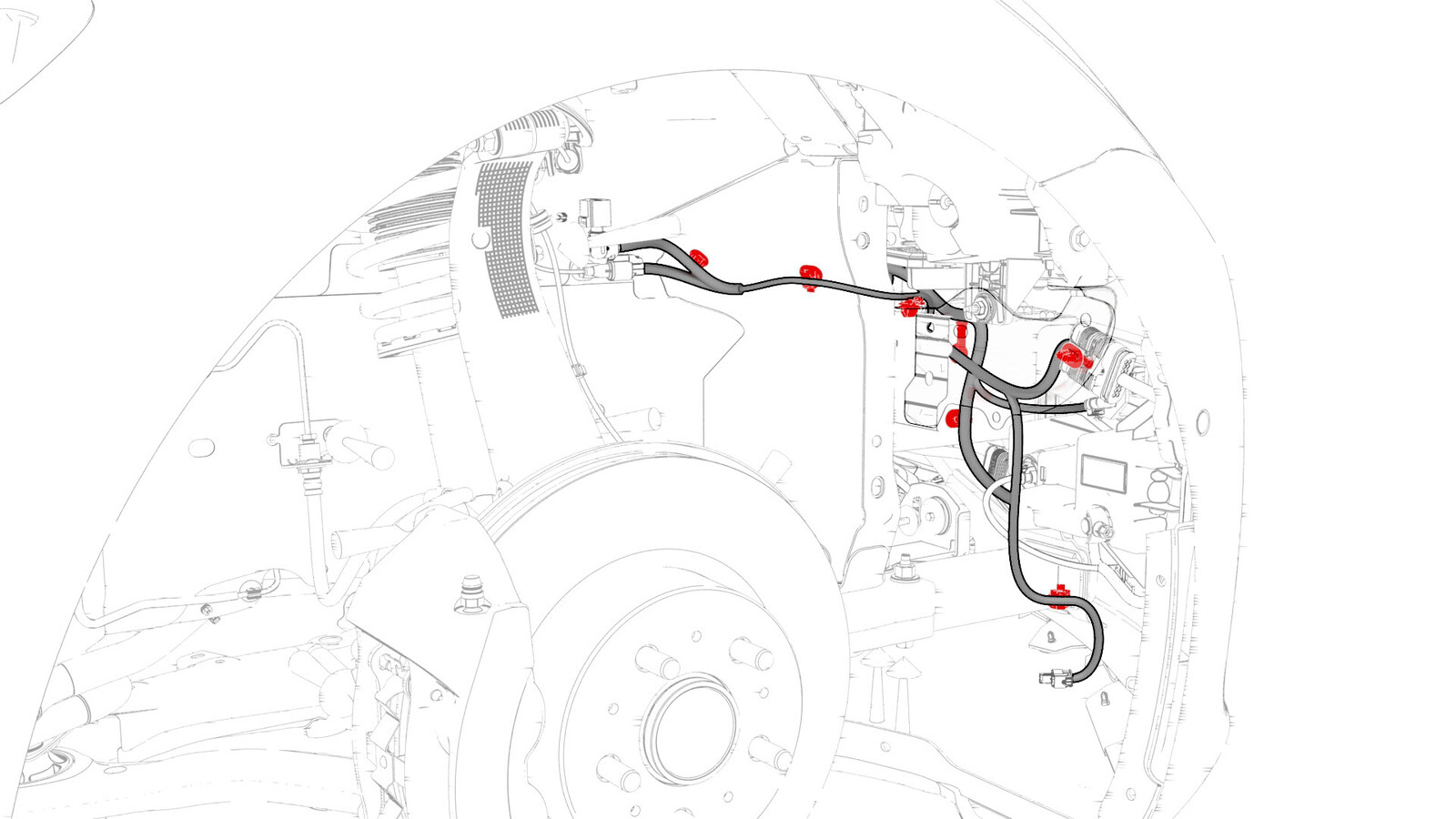

  71. 松开将电气线束固定到左前轮毂内衬区域处车身的夹子。

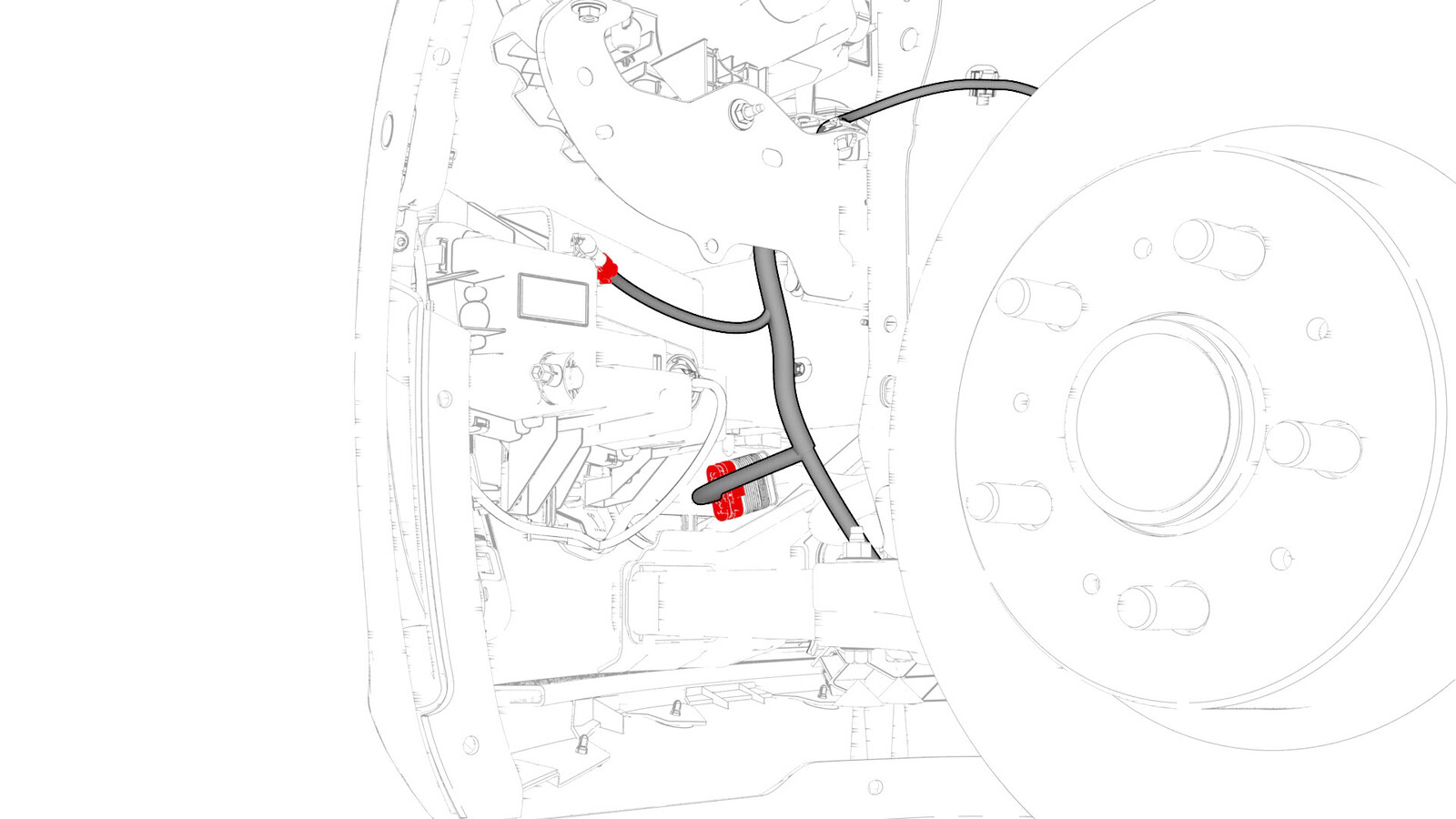

  72. 断开电气线束与左前轮拱内衬区域前部连接器的连接。
  73. 松开将电气线束固定到左前轮毂区域处车身的夹子。
  74. 断开电气线束与左前转向灯连接器的连接。
  75. 降下车辆。

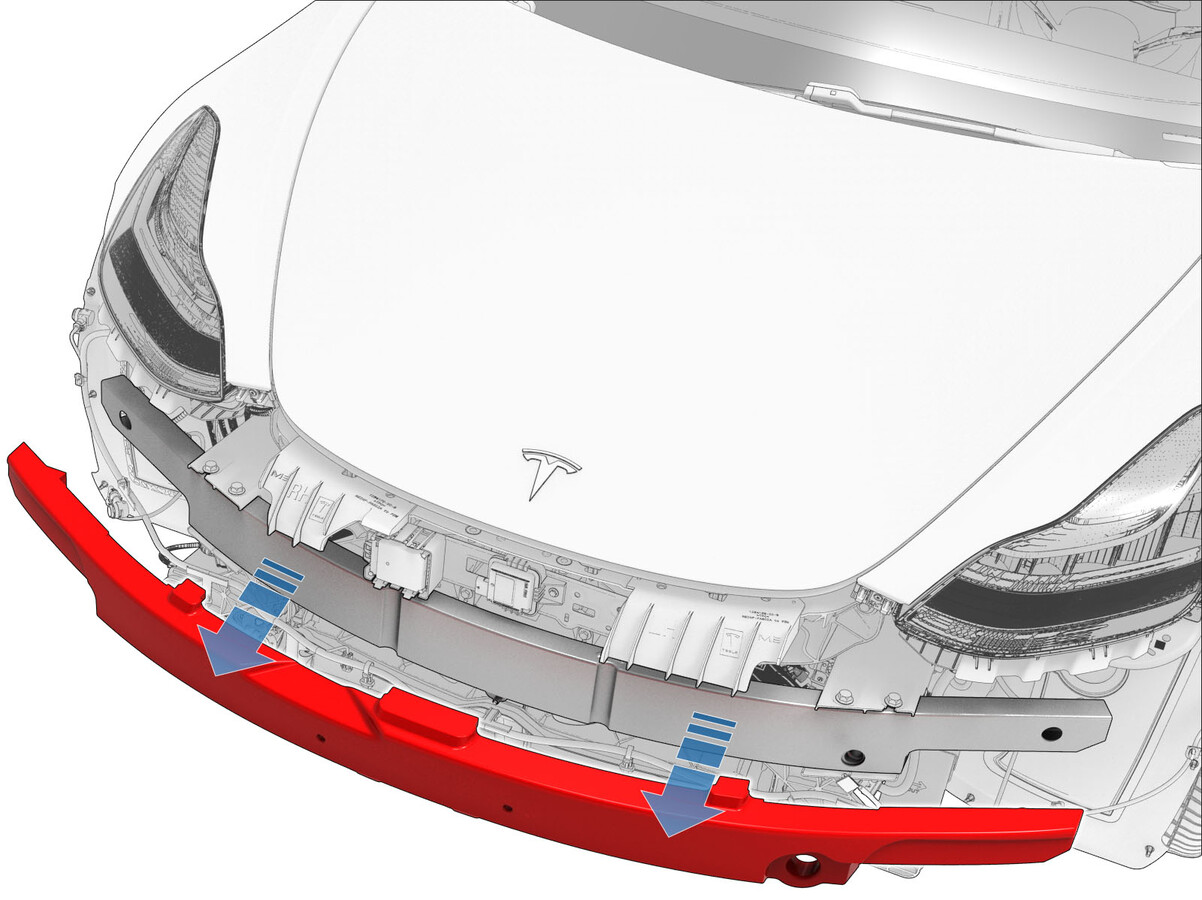

  76. 对于配备主动防护前罩的 Model 3:松开两个前角,然后将前饰板拉离车辆。
  77. 对于配备主动防护前罩的 Model 3:断开电气连接器(2 个)与喇叭总成的连接。
  78. 对于配备主动防护前罩的 Model 3:断开左前和右前行人保护压力管传感器。
  79. 拆卸将挡风玻璃清洗器储液罐固定到车身的上部螺栓,然后将储液罐从车上拆下。
    3 Nm (2.2 lbs-ft)
  80. 松开将电气线束固定到右前车架区域处车身的夹子。
  81. 将轮拱内衬线束的 LH 侧穿过前备箱储物单元区域,进入前车身控制器模块区域。
  82. 将轮拱内衬线束的 RH 侧穿过前备箱储物单元区域,进入前车身控制器模块区域。

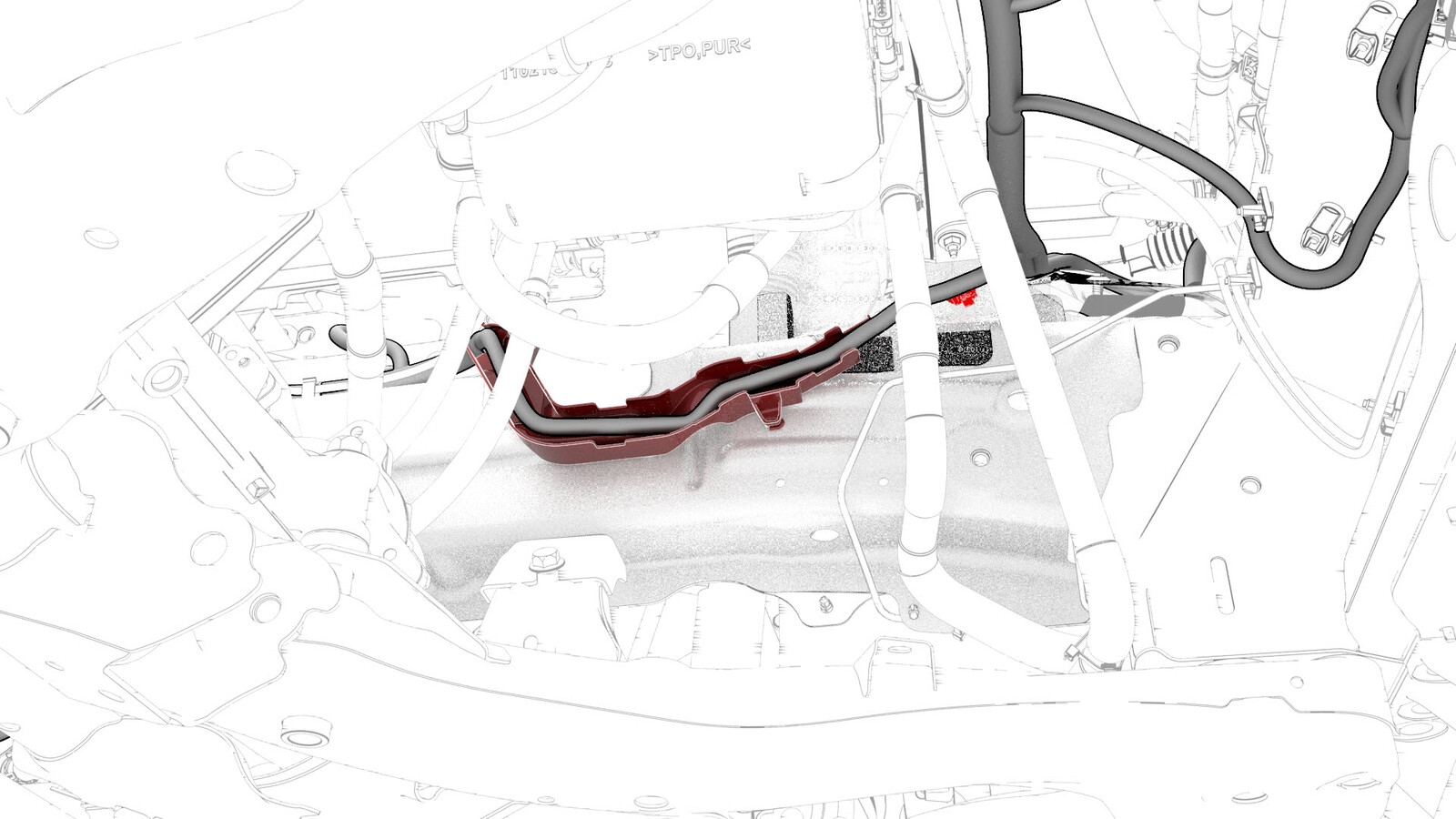

  83. 拆下前部线束导件螺栓 (x2)。
    9 Nm (6.6 lbs-ft)
  84. 从车上拆下前部电气线束。
    Informational PurposesAn informational icon, calling your attention
    将主线束导件移向车辆 RH 侧,直至可以将 LH 线束导件移到液压控制单元上方。小心地从车辆 RH 侧拆下线束,将所有东西都布线在暖通空调线路和压缩机高压电缆下方。
  85. 从车上拆下前部线束

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

安装程序与拆卸程序相反,以下各项除外:

  1. 将前部线束放到车辆上以供安装。
  2. 围绕制动助力器区域进行前部线束布线,然后将线束的 LH 侧推入乘客舱 LH 侧。
  3. 围绕暖通空调送气管槽区域进行前部线束布线,然后将线束的 RH 侧推入乘客舱 RH 侧。
  4. 将前部线束的 RH 侧布线到前饰板区域的 RH 侧。
  5. 将前部线束的 RH 侧从前备箱布线到 RH 轮拱内衬区域。
  6. 将前部线束的 LH 侧布线到 LH 侧前饰板区域。
  7. 将前部线束的 LH 侧从前备箱布线到 LH 轮拱内衬区域。
  8. 更换拆卸期间弃用的所有螺母和螺栓。
  9. 安装完成后,进行冷却液空气净化:
    1. 将冷却液储液罐加满至 MAX 液位处。
    2. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
    3. 选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start”,点击 “Run”,然后等待例行程序完成。
    4. 检查冷却液液位并加注至 MAX 液位处。
