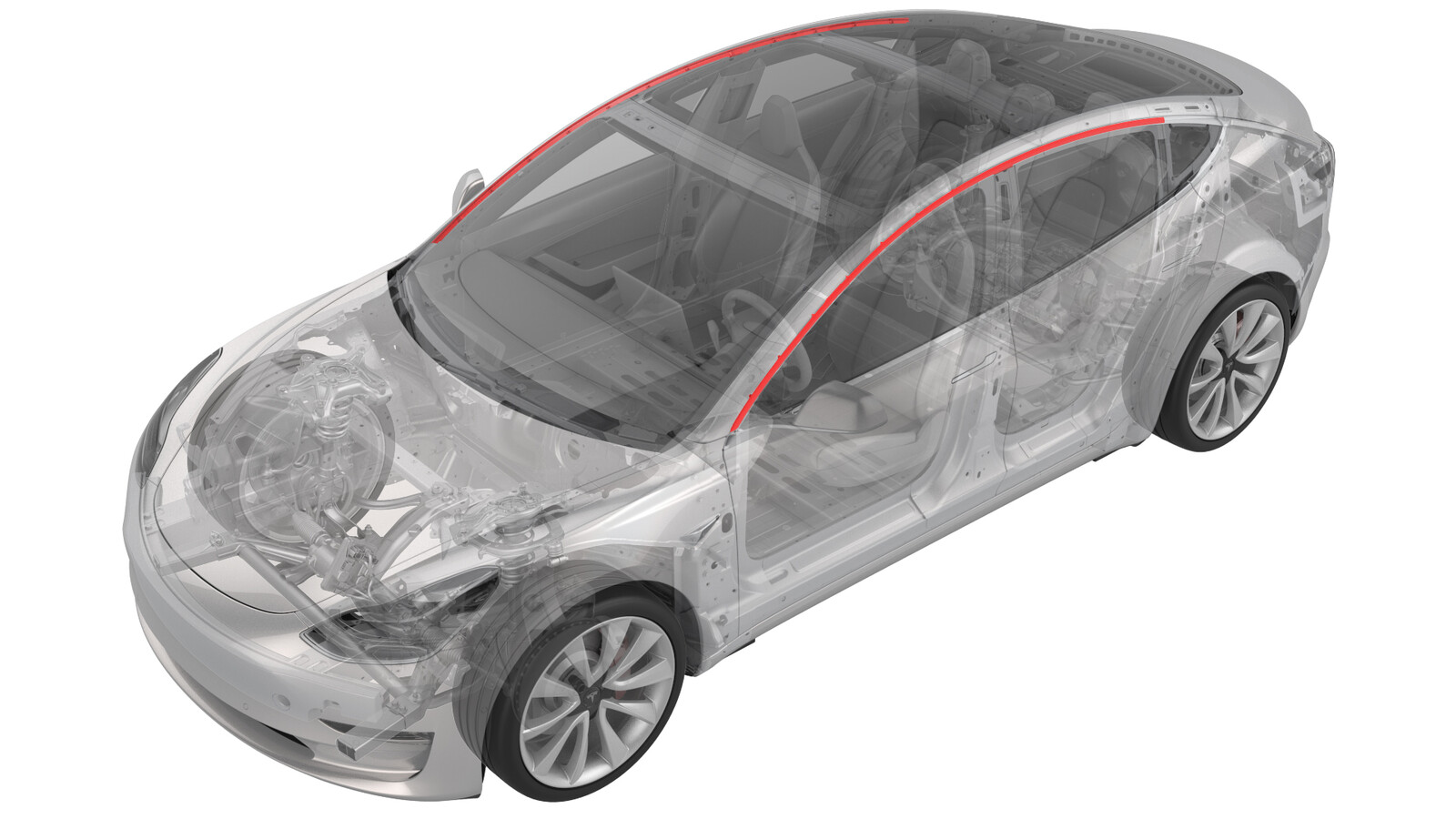

亮条 - 上 - LH(拆卸和更换)

校正代码 12200302 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格亮条 - 上 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将亮条固定到车身的螺钉
1 Nm (.7 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 2 英寸加长件
重复使用

拆卸

  1. 打开两扇 LH 车门。

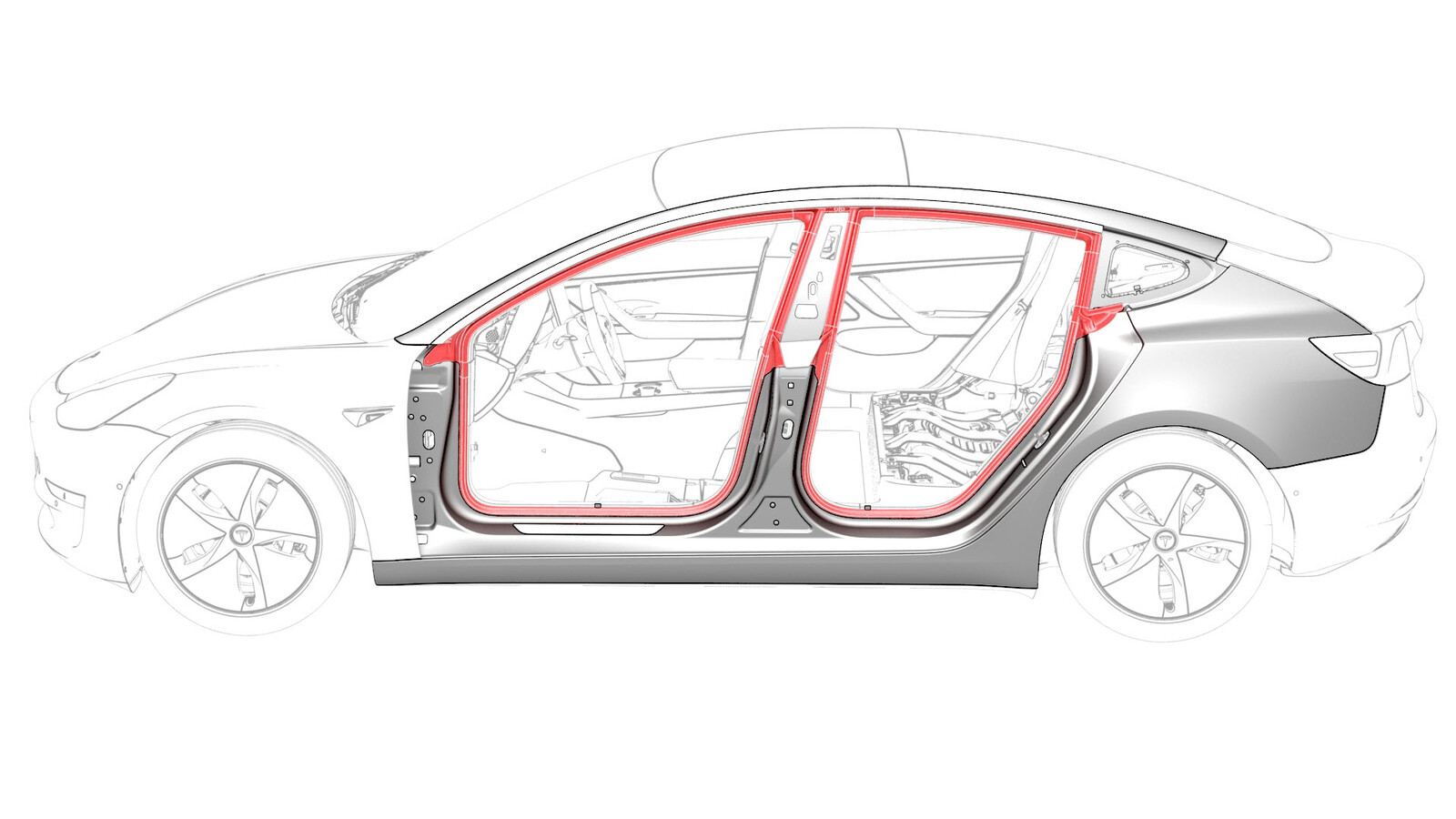

  2. 下拉以便将前后主车身密封条从 LH 顶部亮条中释放出来。
    Informational PurposesAn informational icon, calling your attention
    无需释放 B 柱饰板顶部的密封条。

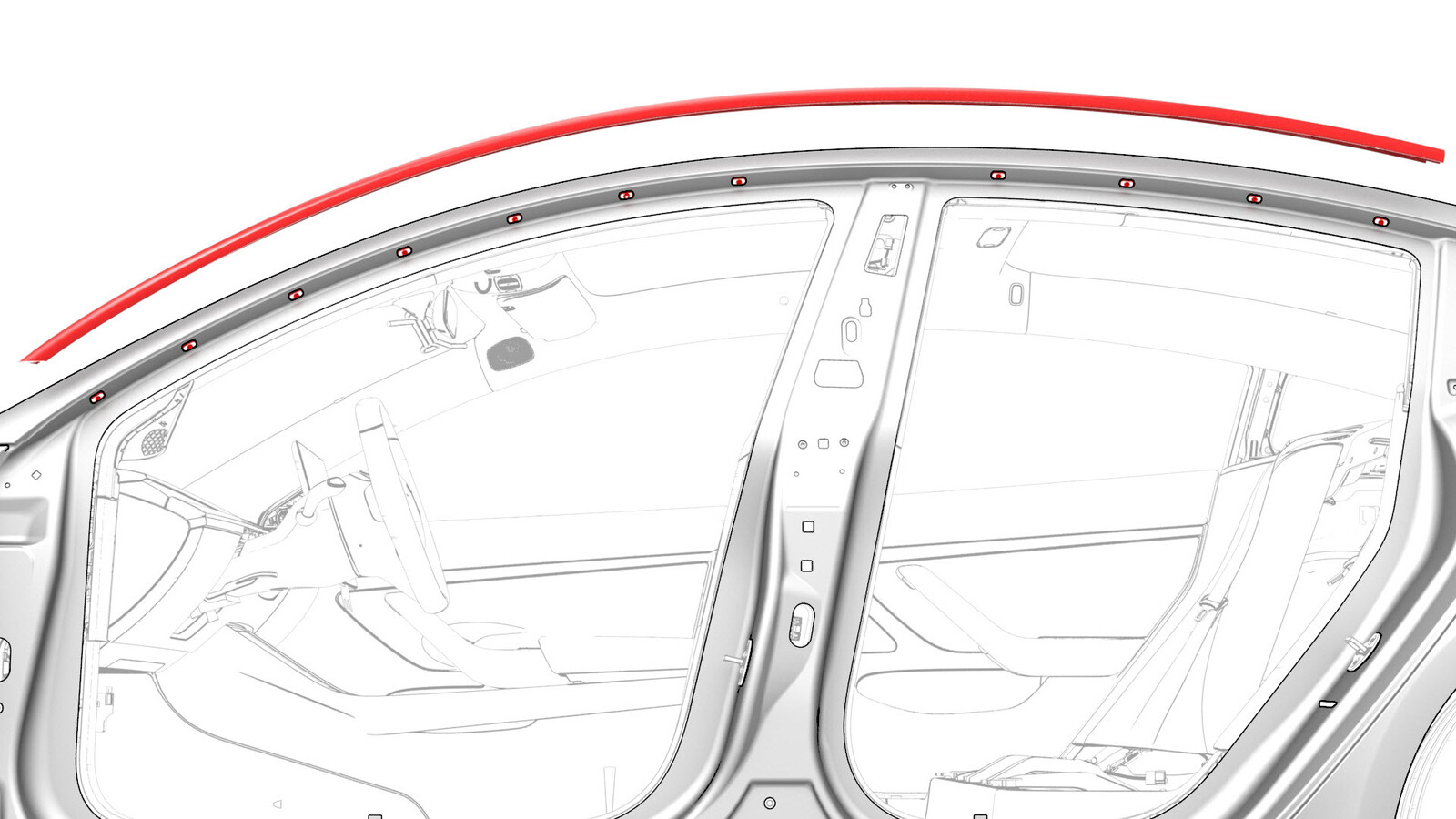

  3. 拆下将 LH 顶部亮条连接到车身的推式铆钉和螺钉 (x10),然后小心地从车上拆下亮条。
    Informational PurposesAn informational icon, calling your attention
    按照从车头至车尾的顺序作业。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在助手的帮助下,从后角窗玻璃上拆下亮条,尽力降低对车漆和饰板的损坏。
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件

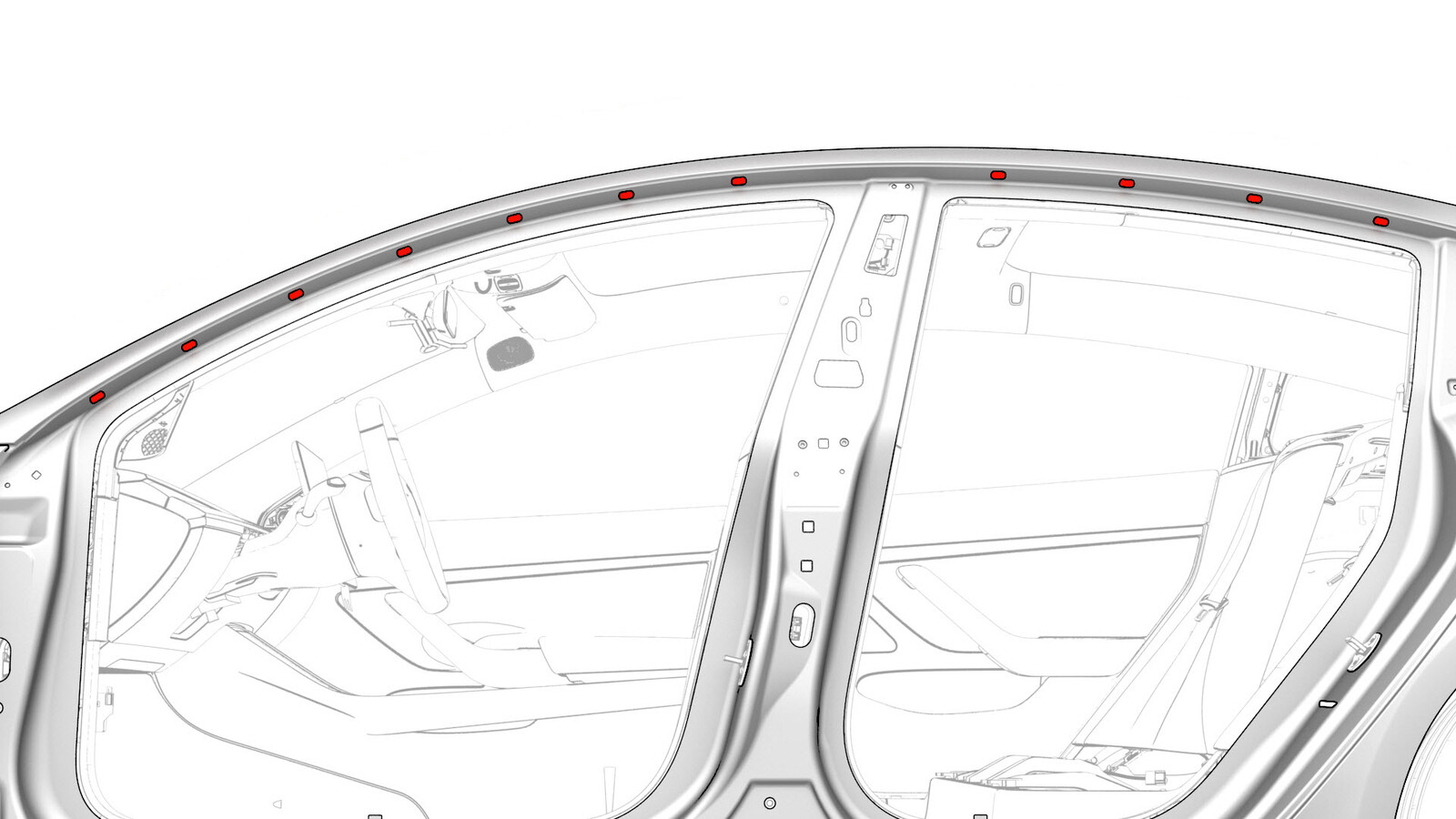

  4. 从车身上拆下索环 (x10) 并弃用。

安装

  1. 使用异丙醇 (IPA) 湿巾擦拭即将安装索环的位置。
  2. 在即将安装 LH 顶部亮条的车身位置上安装新索环 (x10)。
  3. 将密封条压入 B 柱顶角部位车身内。
  4. 在助手的帮助下,小心地将 LH 顶部亮条安装到后角窗玻璃内。
  5. 将 LH 顶部亮条安装到车身上,然后安装螺钉 (x10) 和推式铆钉,以便将亮条固定到车身。
    1 Nm (.7 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件
    Informational PurposesAn informational icon, calling your attention
    按照从车尾至车头的顺序作业。
  6. 向上压以便将前后主车身密封条紧固到 LH 顶部亮条上。
    Informational PurposesAn informational icon, calling your attention
    从密封条的后角逐步向前作业,确保密封条完全固定到亮条内。如果安装正确,将看不到密封条的边缘。
  7. 沿外口整理密封条,梳理平展。
    Informational PurposesAn informational icon, calling your attention
    务必将密封条按入各个角落。
  8. 关闭两扇 LH 车门。
