储液罐 - 风挡玻璃清洗器(拆卸和更换)
校正代码
17501102 0.66
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-12: 添加了有关 U 型螺母的步骤。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将挡风玻璃清洗器储液罐固定到车身的下部/上部螺栓 |
![]() 3 Nm (2.2 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)。
- 拆下 LH 和 RH 雨刮器臂。请参阅 雨刮器臂(拆卸和更换)。
- 拆下前围篦板请参阅 面板 - 前围篦板(拆卸和更换)。
- 仅适用于左侧驾驶车型:拆卸雨刮器电机。请参阅 雨刮器模块(拆卸和更换)。
-

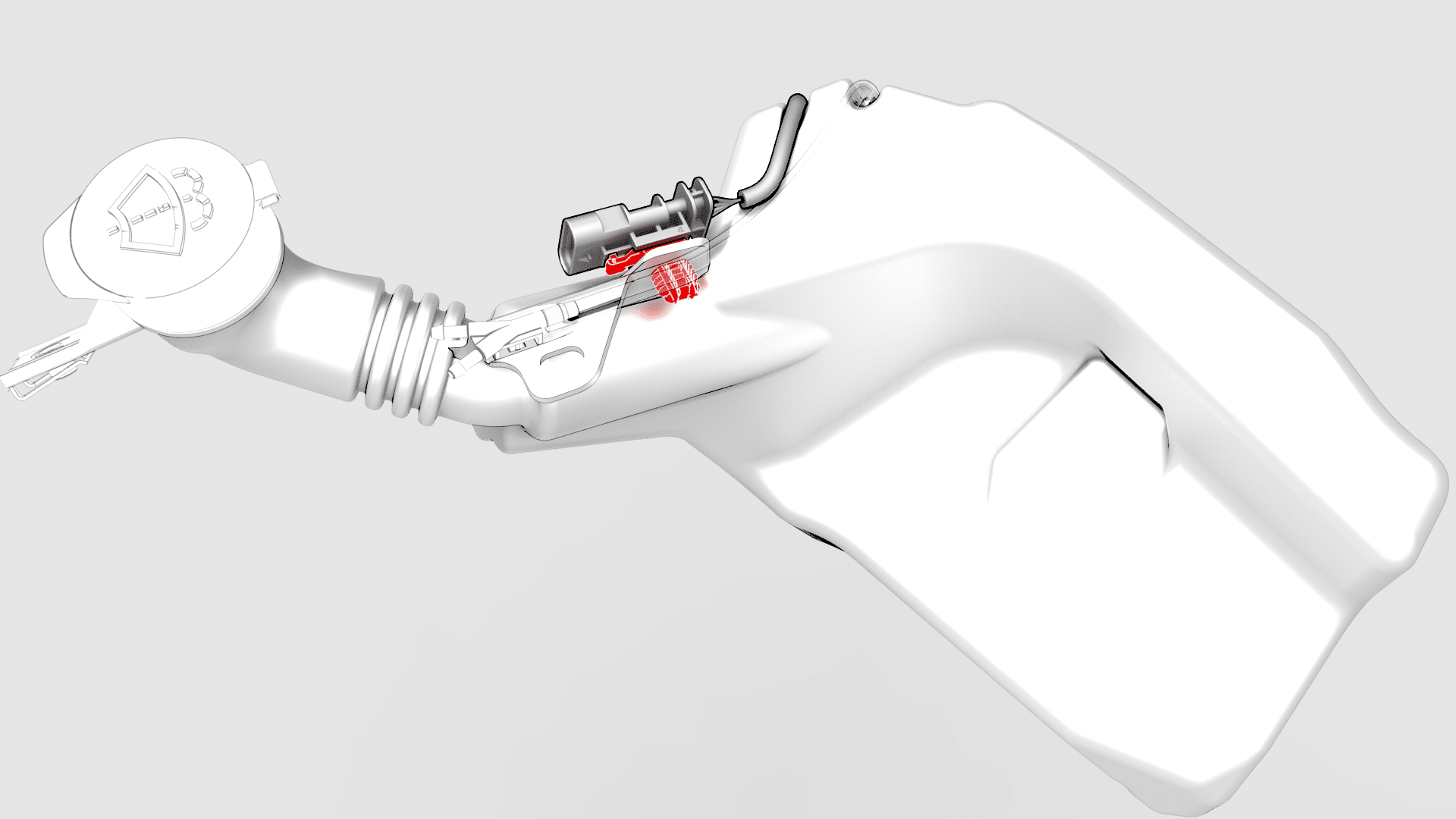

松开将电气线束固定到挡风玻璃清洗器储液罐的夹子。
-
将电气线束从挡风玻璃清洗器泵连接器和液位传感器连接器上断开。
- 拆下 LH 前轮毂。请参阅 轮毂总成(拆卸和安装)。
-
部分拆下左前轮拱内衬。
注6 个卡子,1 个螺栓;新款车辆可能配备 2 个将内衬下部固定到车身的推拉式夹。
-
拆卸将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
TIp推荐使用以下工具
- 10 毫米套筒扳手
- 降下车辆,直至轮胎刚好接触到地面。
-
拆卸将挡风玻璃清洗器储液罐固定到车身的上部螺栓。
TIp推荐使用以下工具
- 10 毫米套筒扳手
- 将挡风玻璃清洗器储液罐从车辆上拆下,然后排净储液罐中的剩余液体。
-
松开将电气线束固定到储液罐的夹子,然后将电气线束从挡风玻璃清洗器储液罐上拆下。
-

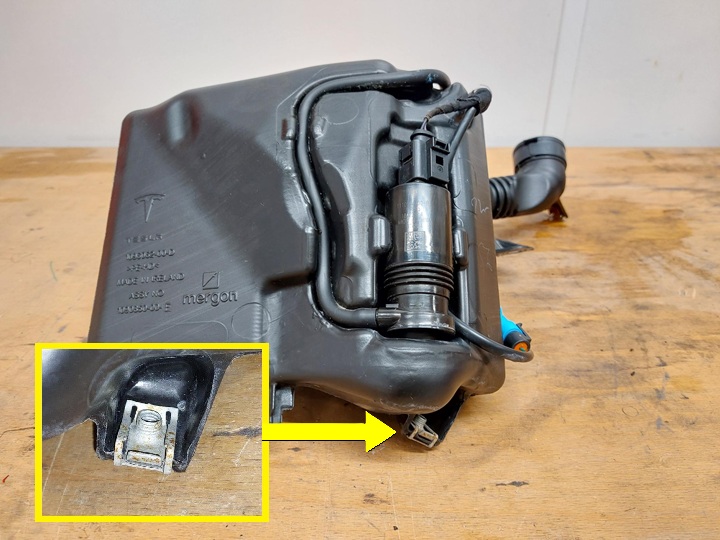

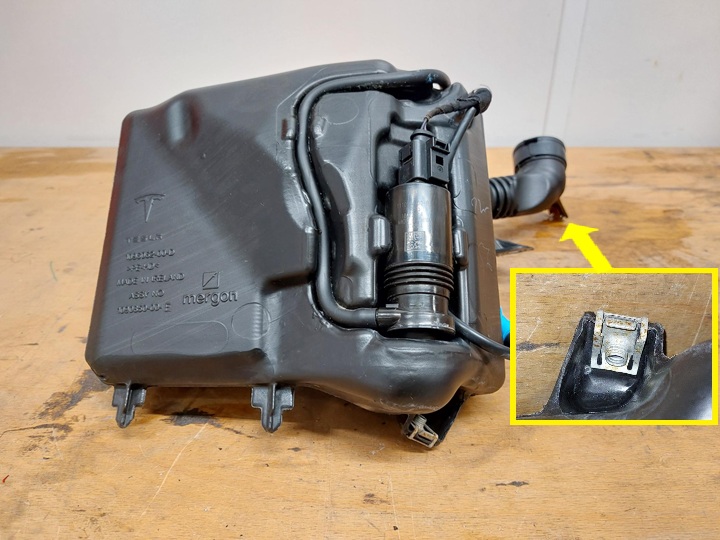

使用螺丝刀拆下清洗器储液罐上的 U 型螺母(2 个)。
注更换腐蚀的 U 型螺母。
安装
-
将 U 型螺母(2 个)安装到清洗器储液罐上。
-
将挡风玻璃清洗器储液罐安装到车辆上,然后安装将挡风玻璃清洗器储液罐固定到车身的上部螺栓。
3 Nm (2.2 lbs-ft)TIp推荐使用以下工具- 10 毫米套筒扳手
-
将车辆升高至作业高度,然后安装将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
3 Nm (2.2 lbs-ft)TIp推荐使用以下工具- 10 毫米套筒扳手
-
将左前轮毂内衬安装到车辆上。
5 Nm (3.7 lbs-ft)TIp推荐使用以下工具- 10 毫米套筒扳手
- 安装 LH 前车轮。请参阅 轮毂总成(拆卸和安装)。
- 向挡风玻璃清洗器储液罐中加注清洗液。
-
将电气线束连接到挡风玻璃清洗器泵连接器和液位传感器连接器上。
-
紧固将电气线束固定到挡风玻璃清洗器储液罐的夹子。
- 仅限左侧驾驶车型:安装雨刮器电机。请参阅 雨刮器模块(拆卸和更换)。
- 安装前围篦板请参阅 面板 - 前围篦板(拆卸和更换)。
- 安装 LH 和 RH 雨刮器臂。请参阅 雨刮器臂(拆卸和更换)。
- 安装前备箱储物单元请参阅 前备箱储物单元(拆卸和更换)。
- 验证挡风玻璃雨刷和清洗器的运转情况。
