连杆 - 尾 - 上 - 后 - LH(拆卸和更换)

校正代码 31035102 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 29 日:添加了有关左后行驶高度传感器的说明。

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  3. 拆卸左后轮毂。请参阅轮毂总成(拆卸和安装)
  4. 拆卸左后悬架护罩。请参阅盖板 - 后悬架 - LH(拆卸和更换)
  5. 如果车辆配备了左后行驶高度传感器,请拆下将左后行驶高度传感器固定到左后上尾连杆的螺母。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手

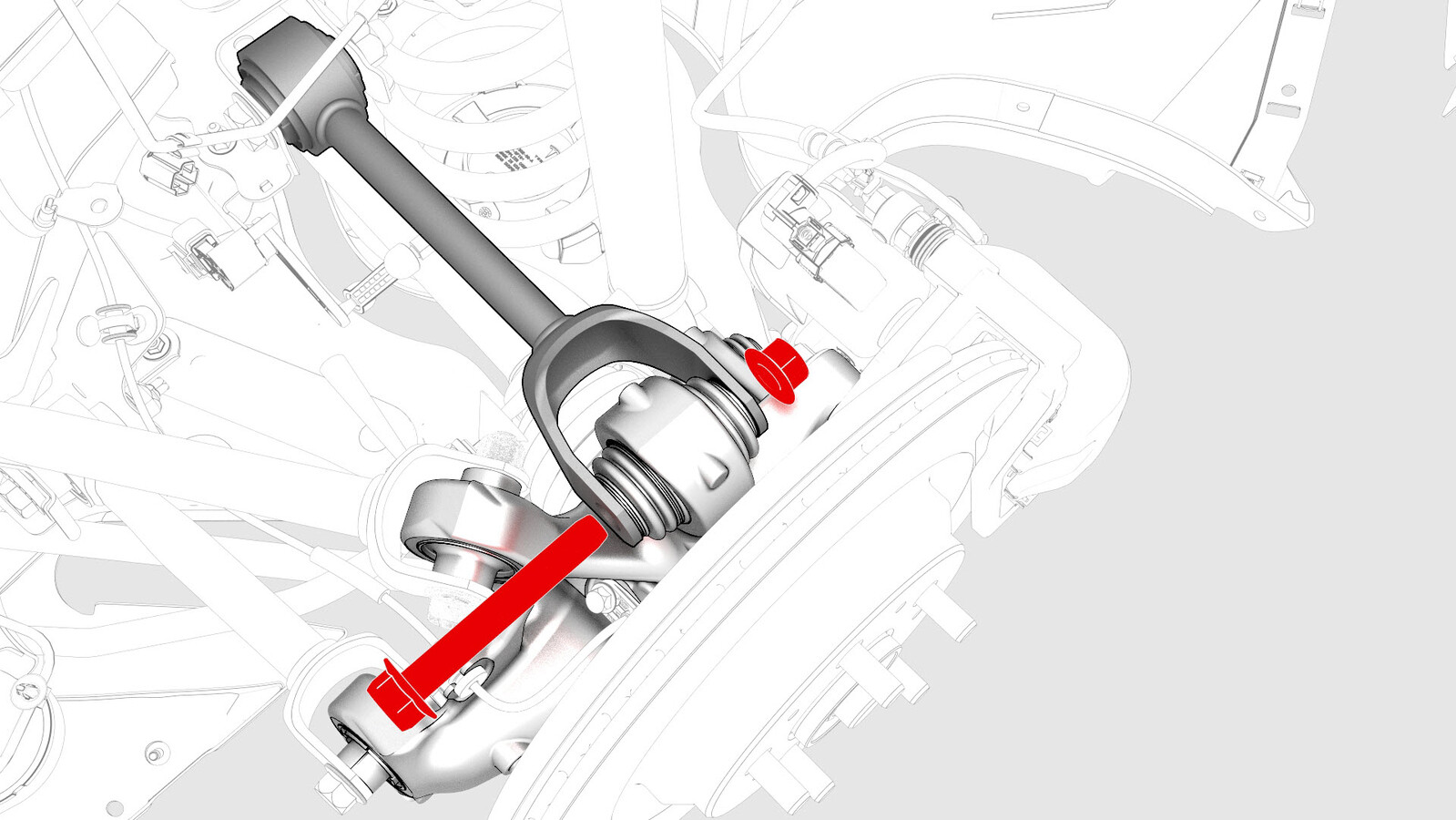

  6. 拆卸将左后上尾连杆固定到左后悬架转向节的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:

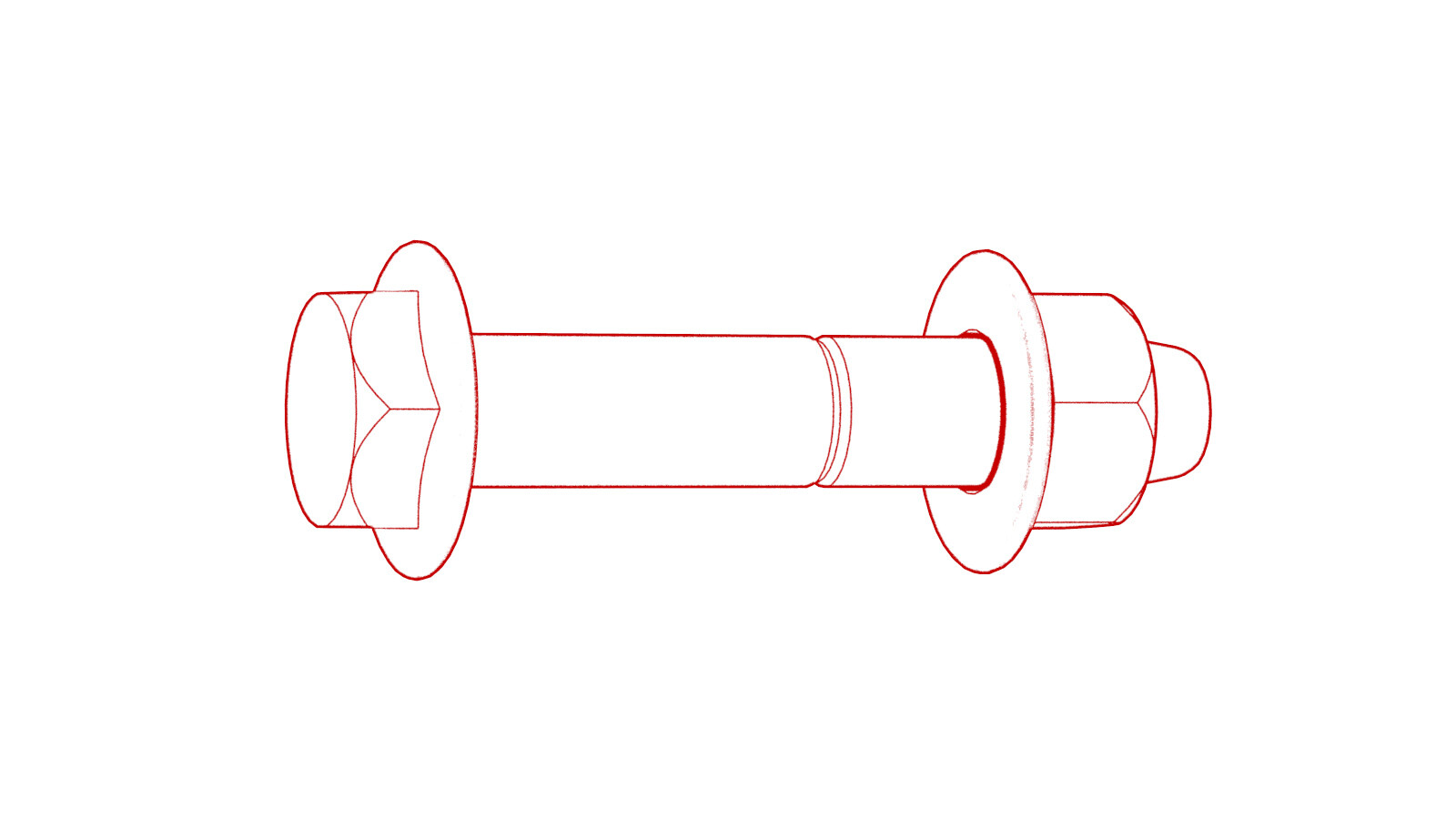

  7. 拆卸将左后上尾连杆固定到副车架的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手

安装

  1. 将左后上尾连杆放置到副车架上,然后安装并手动拧紧螺栓和螺母。

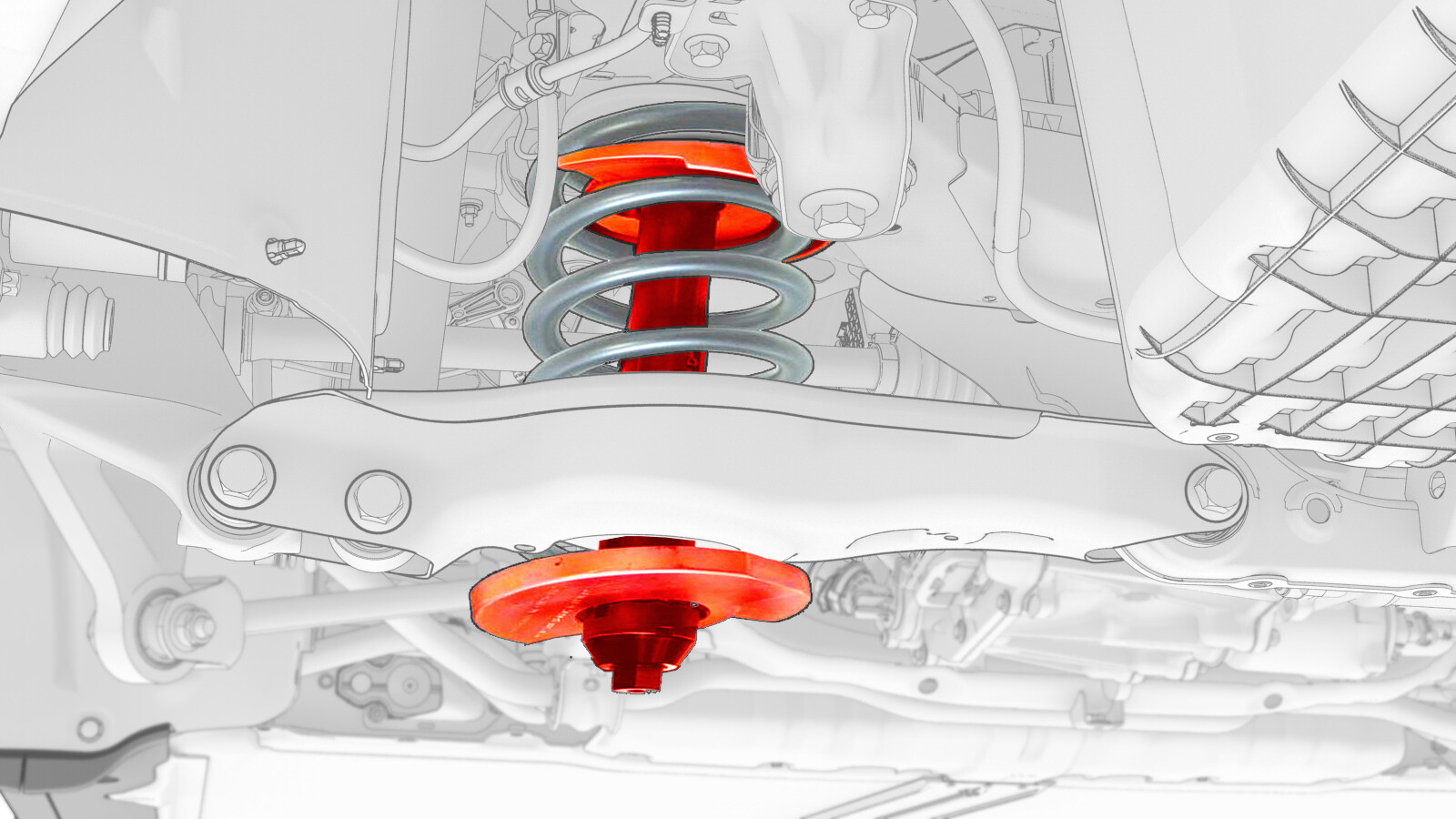

  2. 在左后螺旋弹簧上安装一个弹簧压缩器。
    提示: 推荐使用以下工具:
    • Gedore 弹簧压缩器

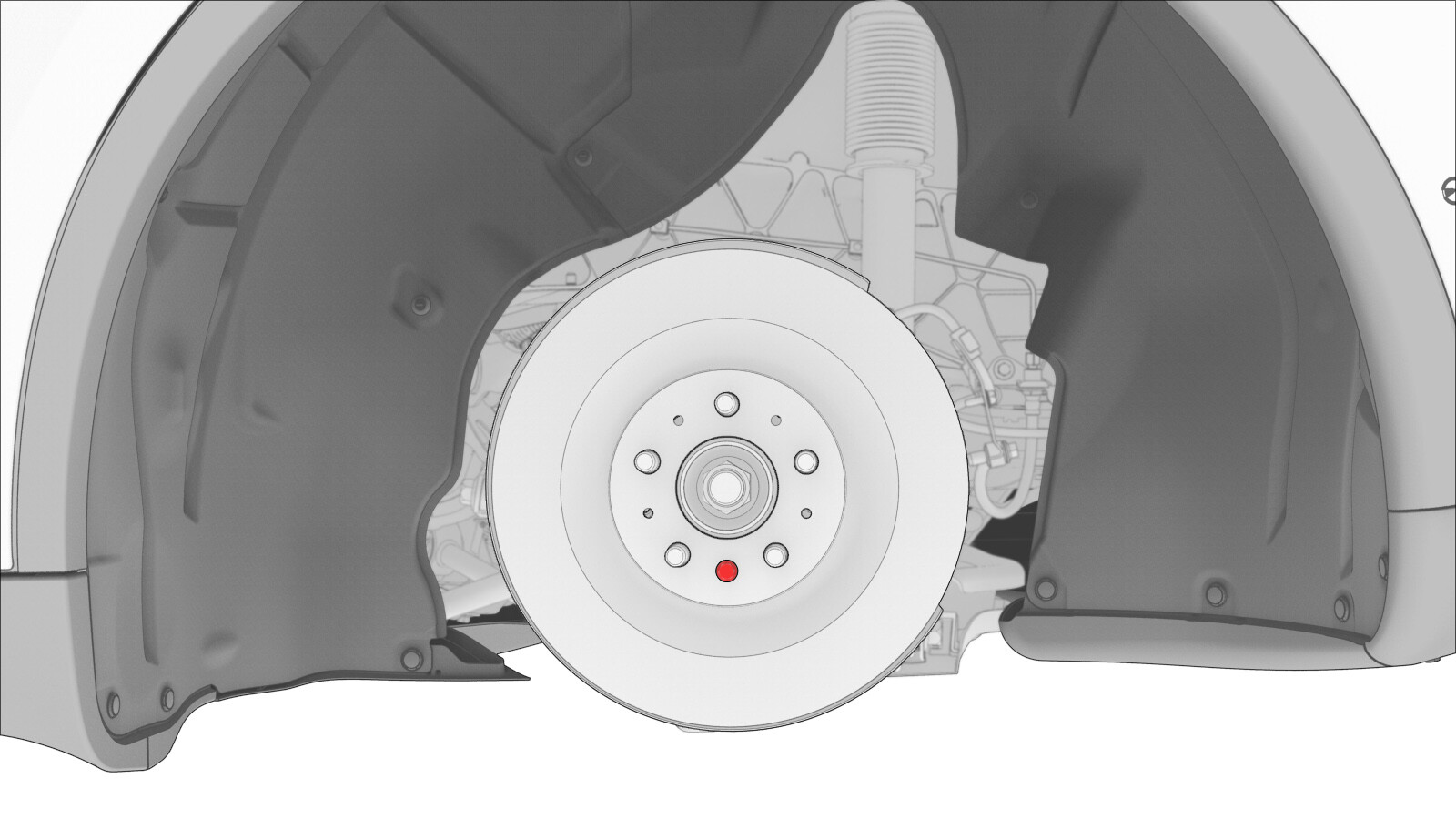

  3. 拆卸将左后制动盘固定到轮毂的螺栓,但请勿将制动盘从总成上拆下。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  4. 手动拧紧将后轮毂千斤顶适配器固定到左后轮毂的螺母。
  5. 在轮毂千斤顶适配器下方放置一个支架,然后升起支架以模拟车辆处于车身高度的状态。
  6. 使用后部行驶高度扭矩表确认悬架已设置到行驶高度规格范围内。
    Informational PurposesAn informational icon, calling your attention
    如有必要,可稍稍调整支架或弹簧压缩器工具。

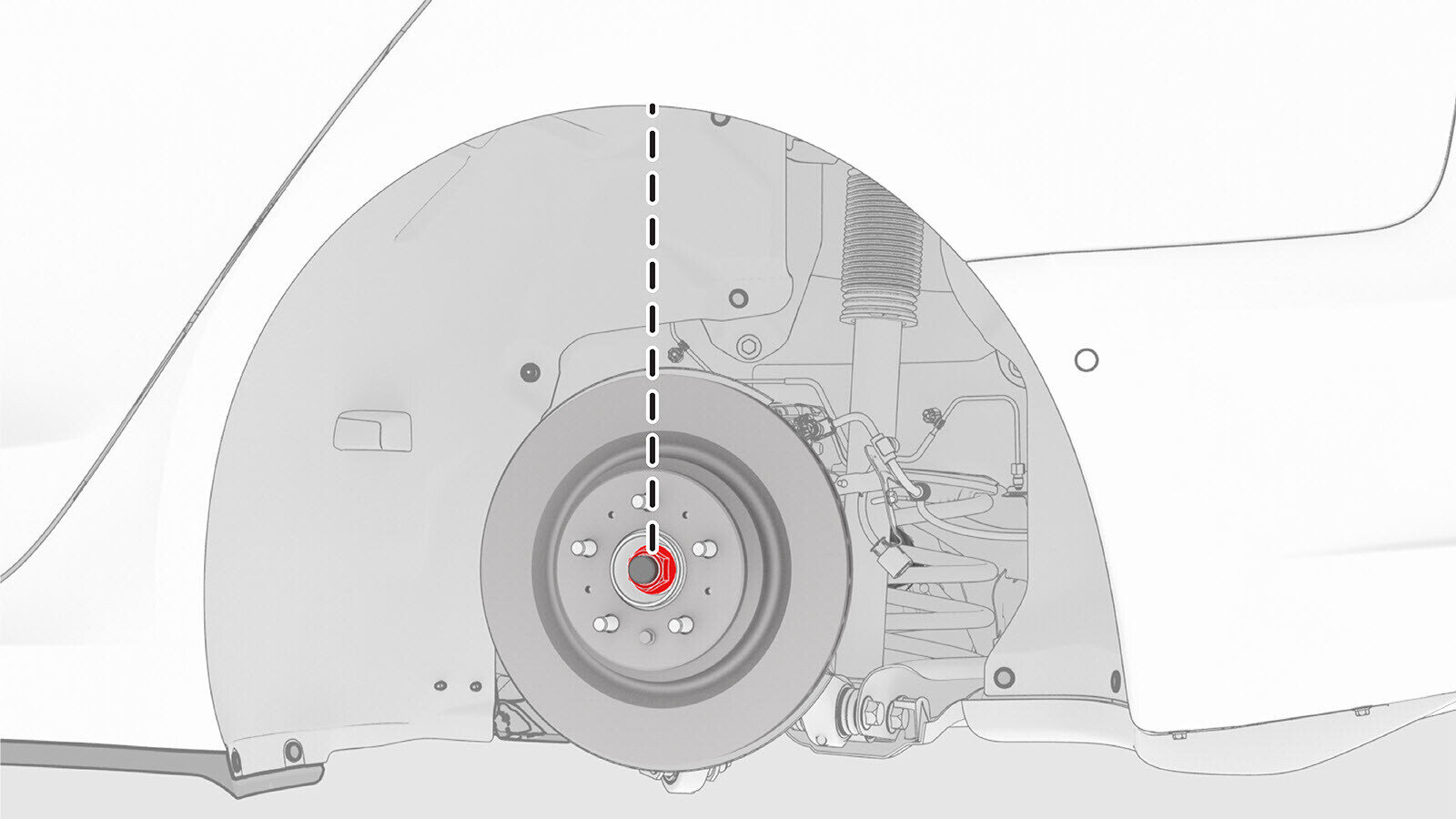

  7. 测量围板底部与后轴中心之间的距离,确保后悬架已设置到行驶高度:测得距离应为 378 毫米。
  8. 紧固将左后上尾连杆固定到副车架的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  9. 紧固将左后上尾连杆固定到左后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    提示: 推荐使用以下工具:
  10. 拆下 LH 悬架下方的支架前部。
  11. 从 LH 后轮毂上拆下轮毂千斤顶适配器。
  12. 安装将左后制动盘固定到左后轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  13. 将弹簧压缩器从左后螺旋弹簧上拆下。
  14. 根据车辆配置,选择以下操作之一:
    • 如果车辆未配备左后行驶高度传感器,请转至步骤19
    • 如果车辆配备了左后行驶高度传感器,且新的上尾连杆上有安装此传感器的底座,请转至步骤15
    • 如果车辆配备了左后行驶高度传感器,但新的上尾连杆上无安装此传感器的底座,请转至步骤17
  15. 安装将左后行驶高度传感器固定到左后上尾连杆的螺母。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  16. 转至步骤19
  17. 将行驶高度传感器延伸臂从左后行驶高度传感器上拆下,然后弃用延伸臂。
  18. 将左后行驶高度传感器延伸臂向后折叠,然后使用扎带将传感器延伸臂紧固到行驶高度传感器支架上。
  19. 安装左后悬架护罩。请参阅盖板 - 后悬架 - LH(拆卸和更换)
  20. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  21. 将车辆驶离举升机。请参阅举升车辆 - 双柱举升机
  22. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
  23. 仅可在按照第17步的说明断开行驶高度传感器之后,执行以下步骤:
  24. 输入“维护模式增强版”。请参阅维护模式增强版

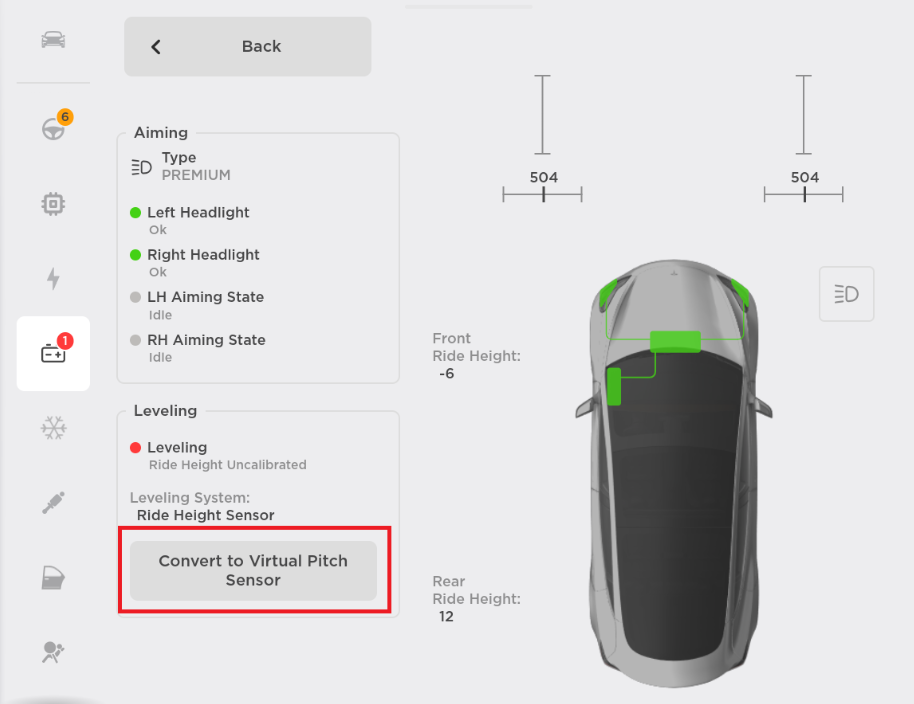

  25. 在触摸屏上车辆信息下方,点击Low Voltage > Exterior Lighting > Headlamp Aiming > Convert to Virtual Pitch Sensor,点击Run,然后等待例行程序完成。
  26. 调节前照灯:
