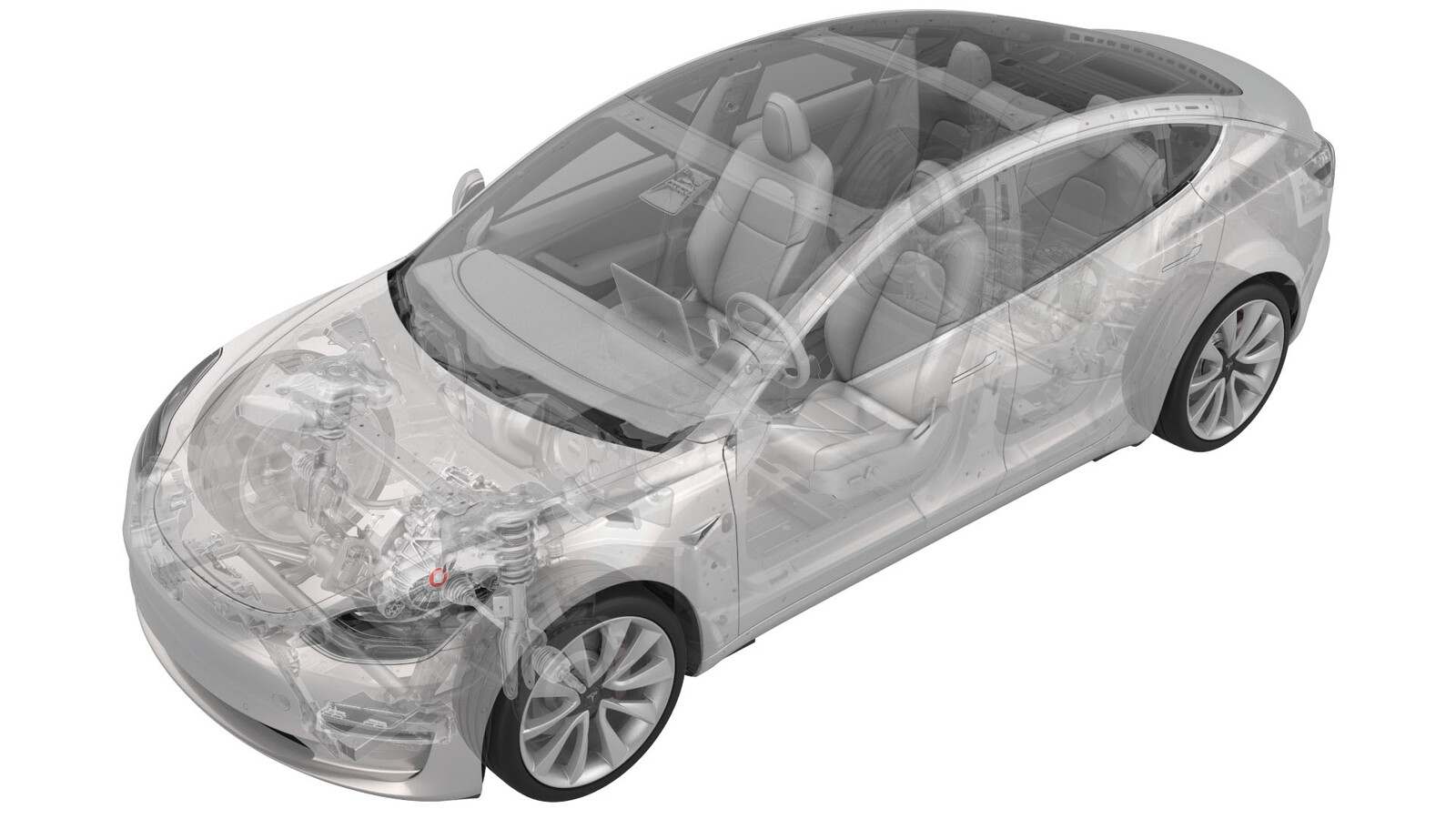

密封件 - 轴 - 前驱动电机 - 左侧（拆卸和更换）

校正代码 39301022 0.84 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-04-04: 添加了“根据悬架定位表确定是否需要进行定位检查，如果需要，确定需进行哪种类型的定位检查”的步骤。
设备：
  • 1498673-00-A 轴拆卸工具线缆套件，MS/MX/M3
  • 1096075-00-A 液压轮毂轴承拉拔器工具
  • 1131206-00-A 输出密封件安装工具，Model 3
  • 1454928-00-A 密封件可调拉拔器工具，MS/MX/M3

拆卸

  1. 拆下左前驱动单元半轴。请参阅半轴 - 前驱动电机 - 左侧（拆卸和更换）。

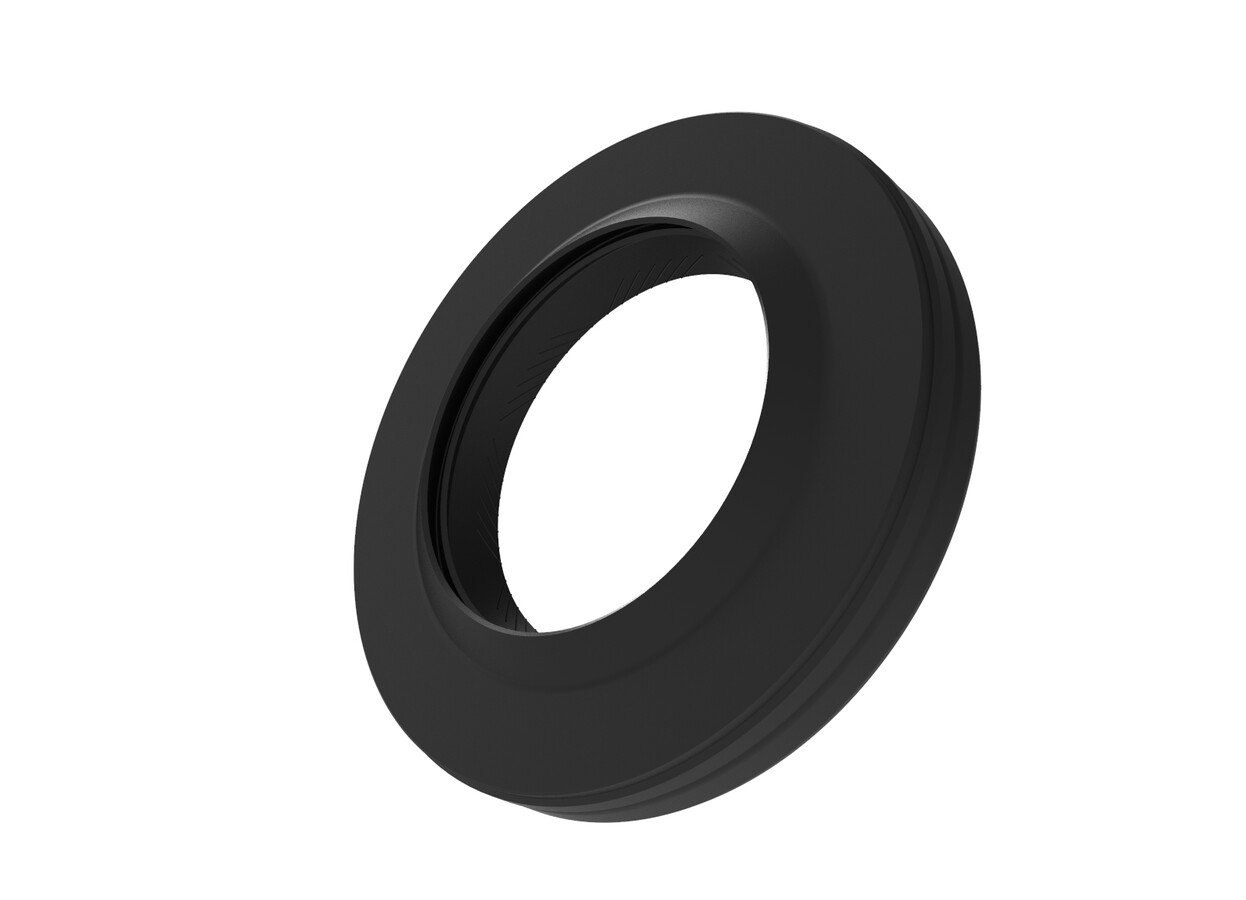

  2. 使用可调密封件拉拔器工具拆卸左前驱动单元差速器至半轴总成油封。
    警告
    注意不要用可调密封件拉拔器工具刮伤前驱动单元的内孔。

安装

安装程序与拆卸程序相反，以下各项除外：

警告
将半轴安装到驱动单元上时：
  • 注意请勿损坏或移动油封。
  • 确保卡环开口朝向驱动单元底部。
  • 将半轴小心推入驱动单元，直至半轴端头与小齿轮轴接触并发出“咔嗒”声。
  • 将半轴卡环锁定到位时，可以感觉到半轴上有轻微拉力。
  • 拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动单元分离，则需重新安装半轴，然后测试是否完全就位。

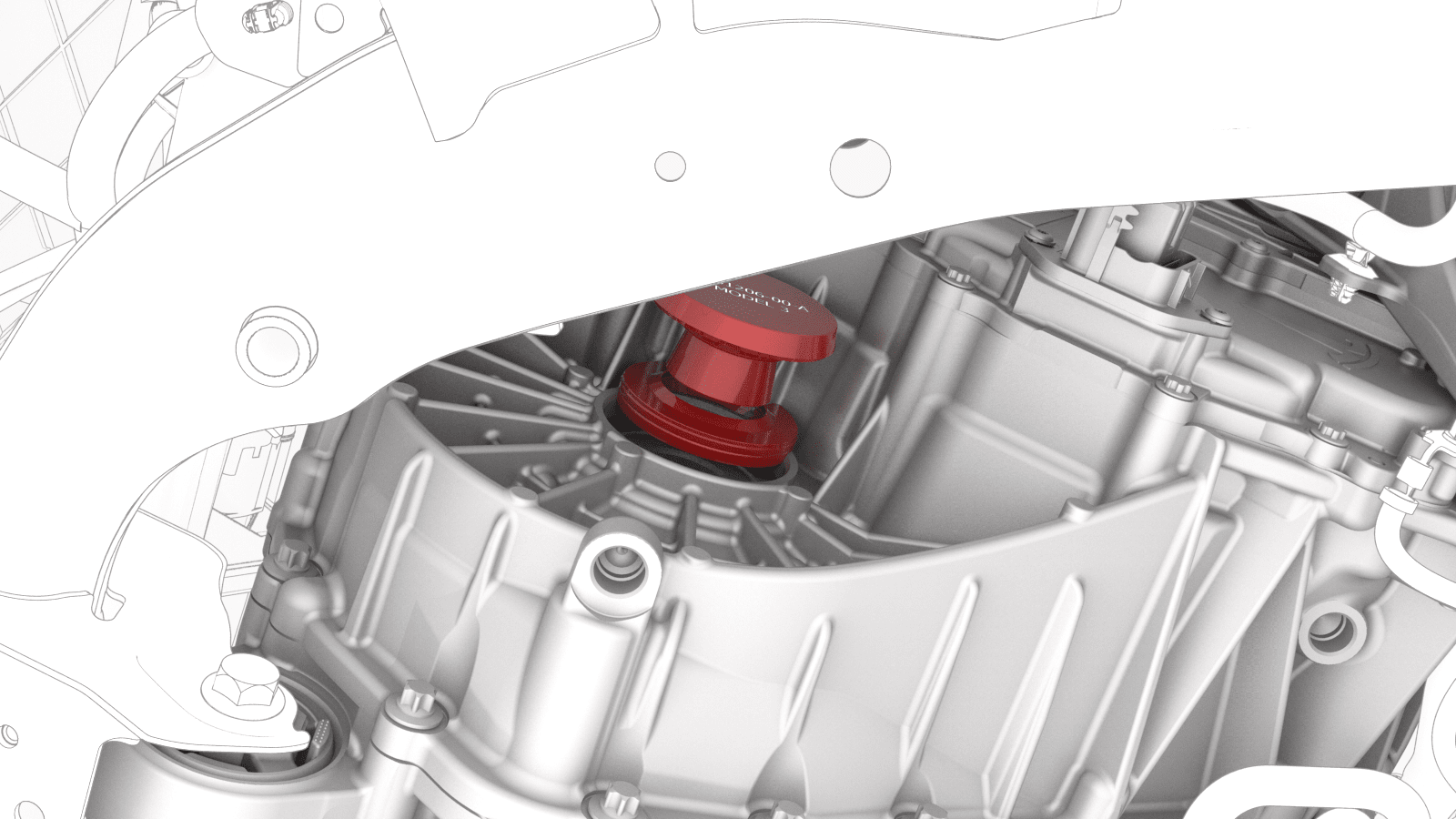

使用输出密封件安装工具和无弹力锤安装新的左前驱动单元差速器至半轴总成油封。确保密封件与前驱动单元外壳齐平。

Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
