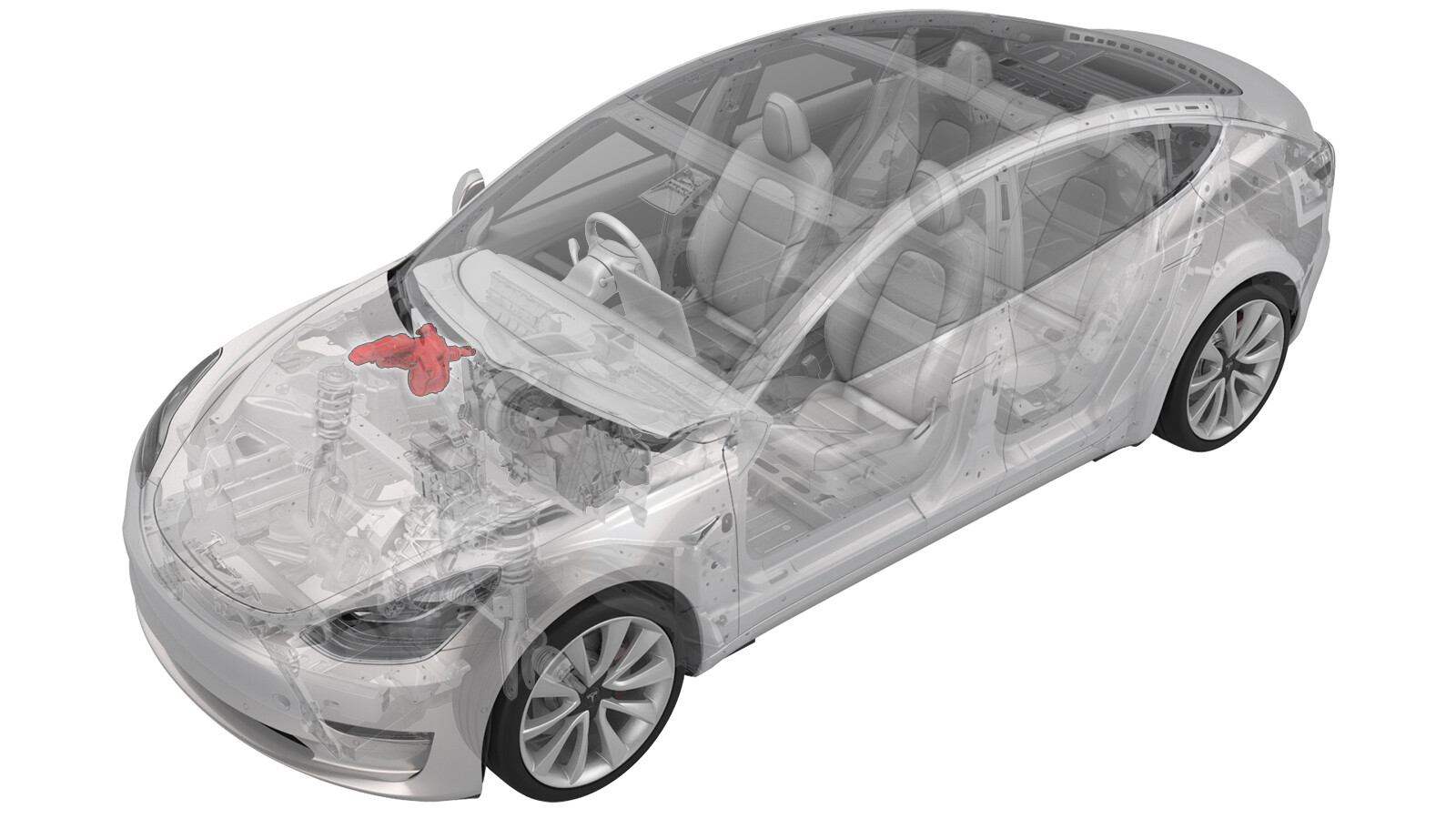

机电制动助力器总成（不带加热泵款）（右侧驾驶）（拆卸和更换）

校正代码 33201102 1.62 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-07-07: 添加了仅通过内侧排放阀排放制动器的步骤。
设备：
  • 1079041-00-A 爪型扩口螺母套件
  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
  • 1129348-00-A XP-10 电源，XP-10

拆卸

  1. 警告

    Brake fluid dissolves paint. Have clean towels and plenty of water standing by to wash spilled brake fluid off painted surfaces.

    注

    根据当地的环境法规处理使用过的制动液。

  2. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  3. 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  4. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  5. 拆下左侧和右侧雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  6. 拆下左侧和右侧减震塔盖。请参阅 盖板 - 减震塔 - 左侧（拆卸和更换）。
  7. 拆下前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  8. 拆下雨刮器电机。请参阅 雨刮器模块（拆卸和更换）。
  9. 拆下暖通空调 (HVAC) 气室外侧风管。请参阅 气室 - 入口 - HVAC（拆卸和更换）。
  10. 拆下 HVAC 气室内管。请参阅 风管 - 暖通空调 (HVAC) 集气室 - 内（拆卸和更换）。
  11. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  12. 断开电气线束与制动液储液罐连接器的连接。
    图 1. 图示为左驾驶 (LHD)，右驾驶 (RHD) 与之类似
  13. 断开电气线束连接器 (x2) 与机电制动助力器连接器的连接。
  14. 在储液罐和助力器下方放置吸收性材料。
  15. 清除储液罐中的制动液。
  16. 松开将制动管路固定到助力器的螺母，然后将螺母滑回制动管。
    图 2. 图示为左驾驶，右驾驶类似
  17. 拆卸驾驶位脚部空间盖板。请参阅 盖板 - 脚部空间 - 驾驶位（拆卸和更换）。

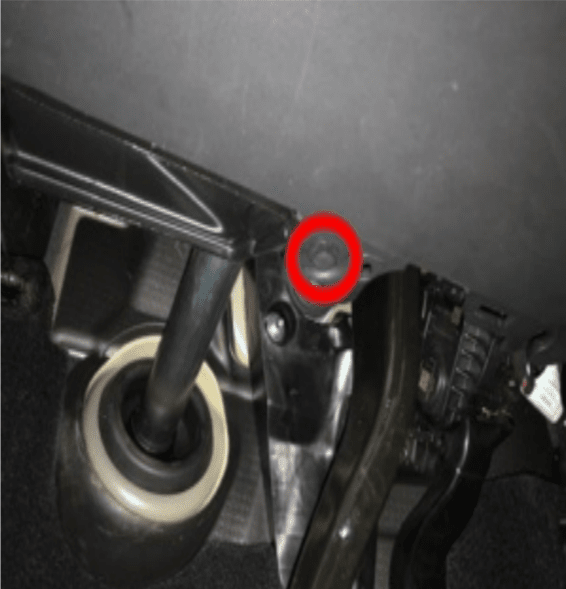

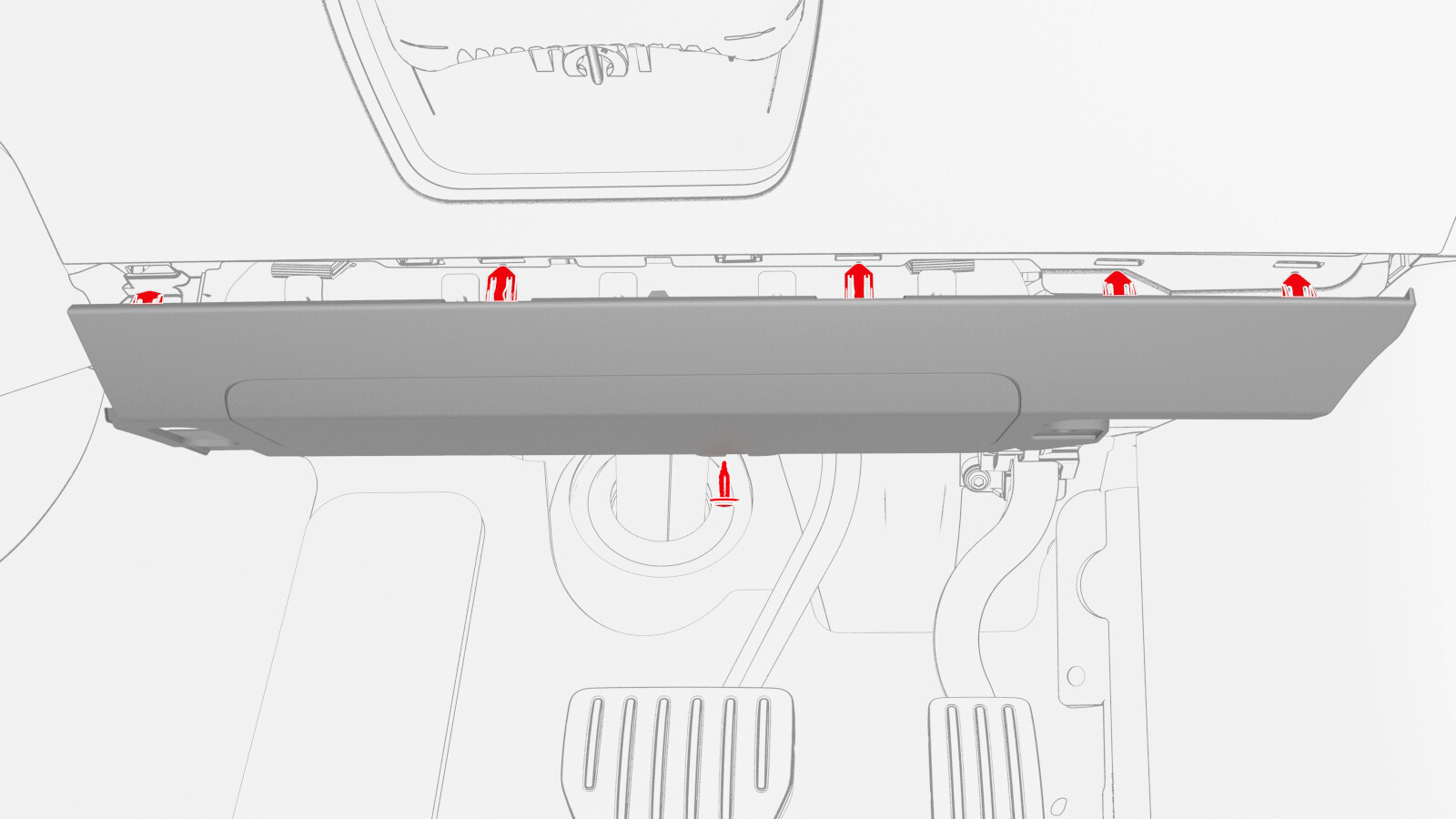

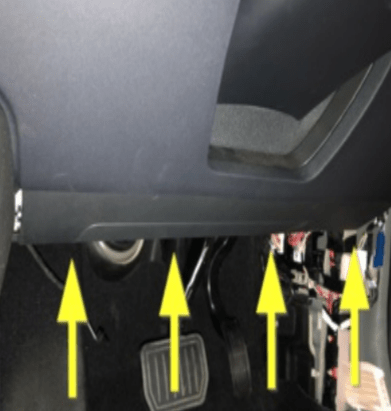

  18. 松开将驾驶位膝部气囊罩壳固定到通风槽的夹子 (x1)，松开将驾驶位膝部气囊罩壳固定到车辆的夹子 (x5)，然后拆下罩壳。
  19. 拆下制动开关。请参阅 开关 - 制动灯（拆卸和更换）。
  20. 从叉杆销上松开制动器叉杆夹。
    图 3. 图示为左驾驶，右驾驶类似
  21. 将 U 型夹销从制动踏板总成上拆下。
    图 4. 图示为左驾驶，右驾驶类似
  22. 拆下并弃用将制动助力器固定到隔板的螺母 (x4)，然后从车上拆下制动助力器。
    警告
    只能通过主外壳拿取机电制动助力器。切勿使用推杆、储罐或连接器来举升或操纵机电制动助力器。
    图 5. 图示为左驾驶，右驾驶类似
    图 6. 图示为左驾驶，右驾驶类似

安装

  1. 将制动助力器放在车上，然后安装将助力器固定到隔板的新螺母 (x4)。
    16.5 Nm (12.2 lbs-ft)
    警告
    只能通过主外壳拿取机电制动助力器。切勿使用推杆、储罐或连接器来举升或操纵机电制动助力器。
    图 7. 图示为左驾驶，右驾驶类似
  2. 将制动踏板与制动助力器杆对齐，然后将叉杆销安装在制动踏板总成上。
    图 8. 图示为左驾驶，右驾驶类似
  3. 将制动器叉杆夹安装在叉杆销上。
    图 9. 图示为左驾驶，右驾驶类似
  4. 安装制动开关。请参阅 开关 - 制动灯（拆卸和更换）。
  5. 将驾驶位膝部气囊罩壳放在车上，然后安装将驾驶位膝部气囊罩壳固定到车辆的夹子 (x4)。
  6. 安装将驾驶位膝部气囊罩壳固定到通风槽的夹子。
  7. 安装驾驶位脚部空间盖板。请参阅 盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  8. 安装将制动管路固定到助力器的螺母。
    16 Nm (11.8 lbs-ft)
    图 10. 图示为左驾驶，右驾驶类似
  9. 清洁制动液储液罐和罐盖周围的区域，然后充注储液罐。
  10. 取出制动液储液罐下方的吸收性材料。
  11. 将电气线束连接器 (x2) 连接到机电制动助力器连接器。
  12. 将电气线束连接到制动液储液罐连接器。
    图 11. 图示为左驾驶，右驾驶类似
  13. 安装 HVAC 气室内管。请参阅 风管 - 暖通空调 (HVAC) 集气室 - 内（拆卸和更换）。
  14. 安装 HVAC 气室外管。请参阅 气室 - 入口 - HVAC（拆卸和更换）。
  15. 安装雨刮器电机。请参阅 雨刮器模块（拆卸和更换）。
  16. 安装前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  17. 安装左侧和右侧减震塔盖。请参阅 盖板 - 减震塔 - 左侧（拆卸和更换）。
  18. 安装左侧和右侧雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  19. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  20. 重新连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  21. Reinstall the vehicle firmware. See 软件重新安装 - 触摸屏.
  22. Bleed the LH and RH front brake calipers through the brake calipers' inner bleed valves until clean fluid without air bubbles flows out of the caliper.
    注
    It is not necessary to bleed the brake calipers through the outer bleed valves.
    1. Flush the LH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    2. Flush the RH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    3. Bleed the LH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    4. Bleed the RH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    5. Make sure to perform the brake stiffness test. See 制动液排放/冲洗 for details.
  23. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  24. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
