主动进气格栅(拆卸和更换)

校正代码 18500602 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 16 日:根据最新验证更新了整个程序。
表 1. 扭矩规格主动进气格栅(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
12V 负极端子螺母
6 Nm (4.4 lbs-ft)
  • 4 英寸加长件
  • 10 毫米深套筒
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
重复使用
将冷却风扇模块左右侧下部固定到踝部止动爪的螺栓(2 个)
10 Nm (7.4 lbs-ft)
  • 无绳棘轮/冲击钻
  • 8 毫米 12 角深套筒
  • 8 毫米套筒
  • 棘轮/扭矩扳手 (仅适用于安装程序)
重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
Model 3 温度管理部件需在极为严格的规格范围内工作,若未认真遵守维修程序,则可能发生故障。切勿依赖过去使用其他温度管理系统的经验,请仔细阅读“维修手册”并严格按说明操作。

拆卸

  1. 将车辆置于双柱举升机上。
  2. 打开所有车门,降下所有车窗。
  3. 将左前和右前座椅向前移动。
  4. 拆下第二排座椅座垫并断开线束。
    Informational PurposesAn informational icon, calling your attention
    抬起长条座椅,同时将锁片向车辆左侧滑动。新款车型的长条座椅两侧都配有连接器;旧款车型的长条座椅一侧配有 2 个连接器
  5. 拆下前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)
  6. 断开 12V 负极端子。
    Informational PurposesAn informational icon, calling your attention
    确保车辆处于“驻车”状态且温度控制系统是“关闭”的。断开 12V 负极端子前,请先确保车辆未处于充电状态。
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米深套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手

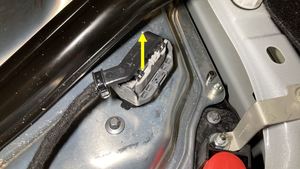

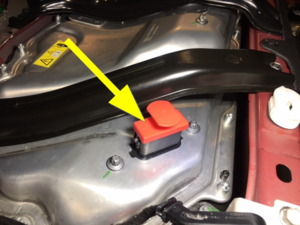

  7. 断开高压控制器 (HVC) 逻辑连接器,然后安装逻辑盖。
    Informational PurposesAn informational icon, calling your attention

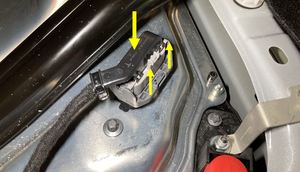

    松开锁片,然后下压把手以松开连接器。
  8. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  9. 拆下前裙板。请参阅裙板 - 前饰板(拆卸和更换)
  10. 在副车架前部放置一块毛巾,以保护冷却风扇在后续步骤中免受损坏。
  11. 拆下将冷却风扇模块左右侧下部固定到踝部止动爪的螺栓(2 个),然后将冷却风扇模块从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    向上抬起冷却风扇模块,以便拆下螺栓。
    提示: 推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 8 毫米 12 角深套筒
    • 8 毫米套筒
    • 棘轮/扭矩扳手 (仅适用于安装程序)
    图 1. 左侧
    图 2. 右侧
  12. 将车辆下降到适宜的作业高度,然后将举升机置于锁止位。
  13. 断开主动进气格栅电气连接器。
  14. 松开将主动进气格栅固定到冷凝器风扇模块的侧面卡子。
    图 3. 为清晰起见,隐藏了其他组件

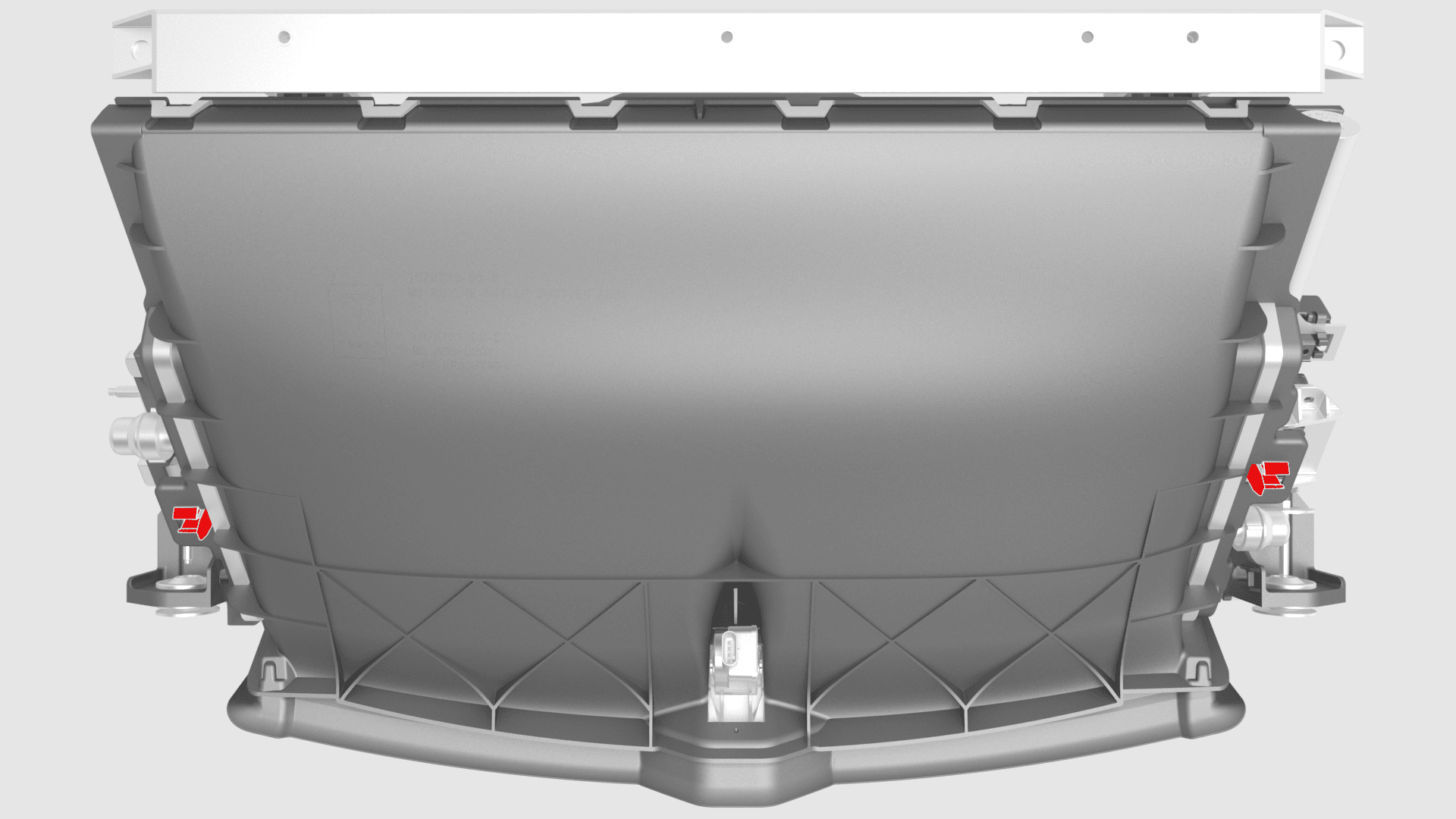

  15. 松开将主动进气格栅固定到冷凝器风扇模块底部的下部卡子。
    Informational PurposesAn informational icon, calling your attention
    确保主动进气格栅总成已向上推起并脱离冷却风扇模块。
    图 4. 从车辆下方向上看的视图;为清晰起见,隐藏了其他组件

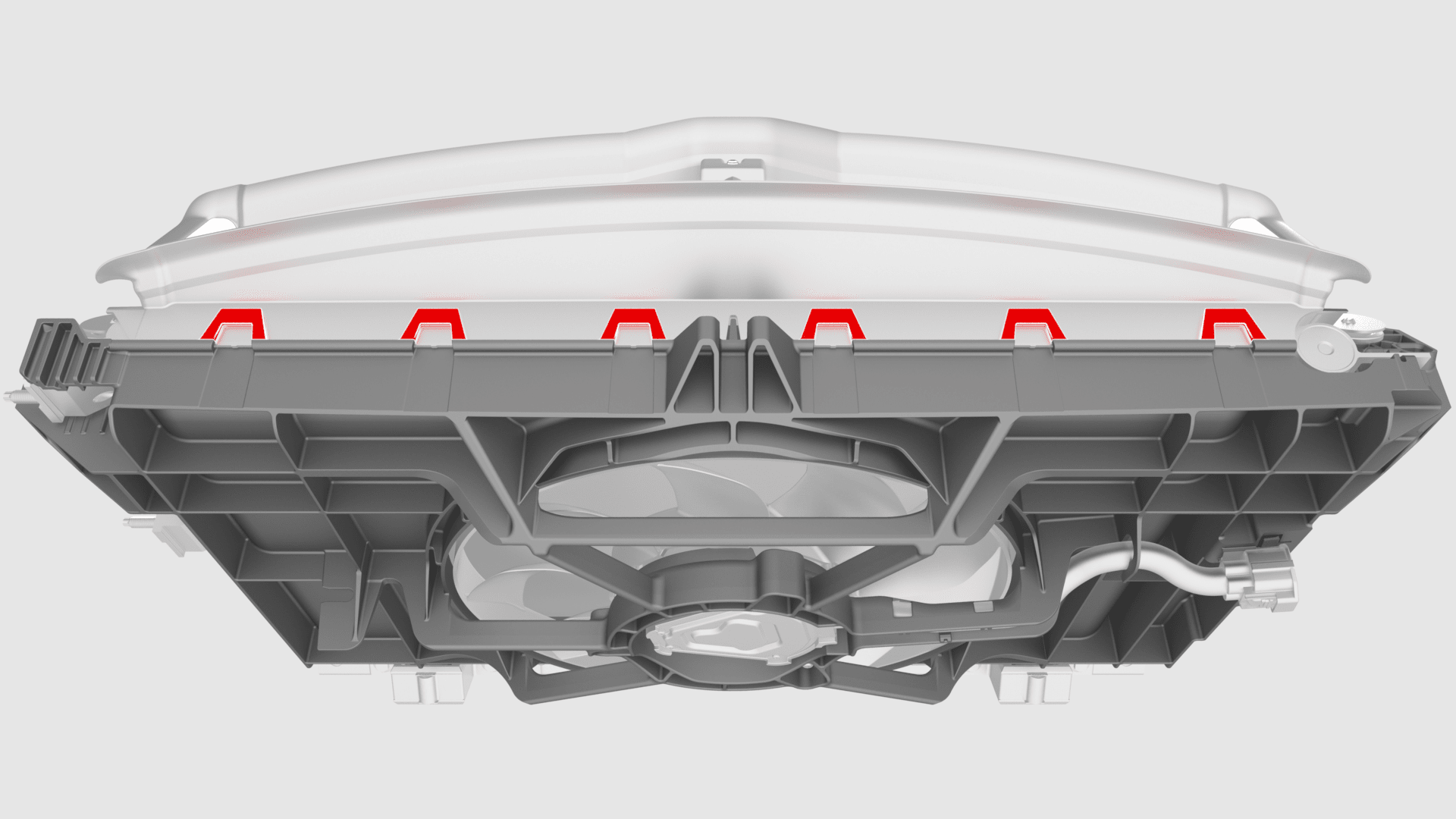

  16. 松开将主动进气格栅固定到冷凝器风扇模块顶部的上部卡子。
    图 5. 为清晰起见,隐藏了其他组件
  17. 向下倾斜冷凝器风扇模块,同时小心地将主动进气格栅从车辆下方松开并拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拆卸主动进气格栅时请务必小心,切勿损坏散热器片。

安装

  1. 将主动进气格栅放置在冷却风扇模块上,然后安装将主动进气格栅固定到冷凝器风扇模块底部的下部卡子。
    图 6. 从车辆下方向上看的视图;为清晰起见,隐藏了其他组件
  2. 安装将主动进气格栅固定到冷凝器风扇模块的侧面卡子。
    图 7. 为清晰起见,隐藏了其他组件
  3. 安装将主动进气格栅固定到冷凝器风扇模块顶部的上部卡子。
    图 8. 为清晰起见,隐藏了其他组件
  4. 将车辆举升到适宜的作业高度,然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  5. 从车辆下部将冷却风扇模块移入位,然后手动预拧将冷却风扇模块固定到踝部止动爪的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    建议寻求他人协助。
    Informational PurposesAn informational icon, calling your attention
    向上抬起冷却风扇模块,以便安装螺栓。
    Informational PurposesAn informational icon, calling your attention
    确保主动进气格栅的下边缘与冷却风扇模块的下边缘齐平。
  6. 紧固将冷却风扇模块左右侧下部固定到踝部止动爪的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    向上抬起冷却风扇模块,以便安装螺栓。
    提示: 推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 8 毫米 12 角深套筒
    • 8 毫米套筒
    • 棘轮/扭矩扳手 (仅适用于安装程序)
    图 9. 左侧
    图 10. 右侧
  7. 取走副车架前部的毛巾。
  8. 安装前饰板裙板。请参阅裙板 - 前饰板(拆卸和更换)
  9. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  10. 将电气线束连接到主动进气格栅电气连接器。
  11. 拆下逻辑盖,然后连接高压控制器逻辑连接器。
    Informational PurposesAn informational icon, calling your attention
    对齐连接器,然后将把手拉至锁定位置。使连接器完全就位。
  12. 将 12V 盖安装到高压电池仓上,然后连接 12V 负极端子。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米深套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  13. 连接第二排座垫线束,然后安装第二排座椅座垫
  14. 将左前和右前座椅移回原位。
  15. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  16. 在笔记本电脑上,选择Actions选项卡,搜索PROC_VCFRONT_X_LOUVER-CALIBRATIONSearch for routine in ToolboxLouver Calibration,选择PROC_VCFRONT_X_LOUVER-CALIBRATIONSearch for routine in ToolboxLouver Calibration,点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    待例行程序完成后,点击右上角的 “X” 关闭窗口。
  17. Actions选项卡中搜索 “Thermal”,选择TEST-SELF_VCFRONT_X_HEAT-PUMP-THERMAL-PERFORMANCESearch for routine in ToolboxHeat Pump Thermal System Performance Test,点击Run,然后等待例行程序完成。
  18. 断开笔记本电脑的连接。
  19. 禁用“维护模式”。请参阅维护模式
  20. 安装前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)
  21. 升起所有车窗,关闭所有车门。
  22. 将车辆驶离举升机。
