车辆卫生 - 蒸发器 - 带正温度系数加热器车型 - Tunap 994(欧洲、中东和非洲)

校正代码 18106738 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1769621-00-A 空调蒸发器泡沫清洁剂,TUNAP 994
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
不使用时,请将清洁产品存放在易燃材料专用储柜中。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
小心保护所有电气组件(连接器、线束和车身控制器等),防止过度喷洒。
Informational PurposesAn informational icon, calling your attention
根据所有地方、地区、国家和国际法规弃置使用过的清洁剂和容器。

使用 Tunap 994 清洁蒸发器

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
在开始此程序前,请先查看蒸发器清洁产品随附的安全信息。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
使用蒸发器清洁产品时,应戴上护目镜和丁腈防化学腐蚀手套,并应在通风良好的区域作业。
  1. 关闭空调,将驾驶室空调温度设置为,并设置最高鼓风机速度和车外进气,然后让鼓风机运行 8 分钟。
  2. 拆下驾驶室滤清器。请参阅滤清器 - 驾驶室(拆卸和更换)
  3. 断开 12V 电源。请参阅12V/低压电源(断开和连接)

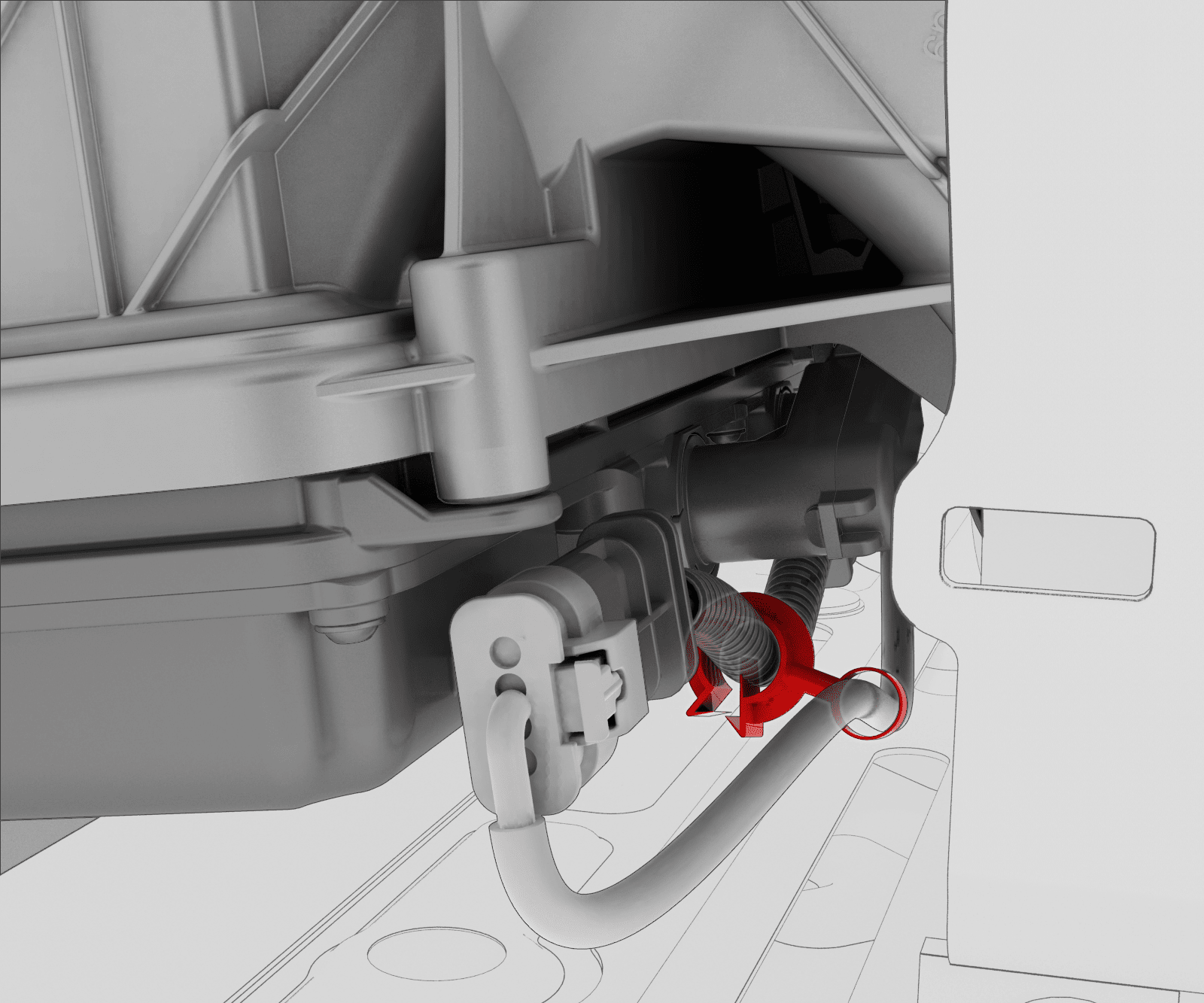

  4. 将 12V 电气连接器从正温度系数加热器上断开。
  5. 松开将正温度系数加热器电气线束固定到 HVAC 总成的夹子。
  6. 拆下将正温度系数加热器左侧固定到 HVAC 模块的螺栓。
  7. 松开将正温度系数加热器电气线束固定到 HVAC 模块的夹子。
  8. 拆下将仪表板线束接地带固定到正温度系数加热器的螺母。
  9. 拆下将正温度系数加热器右侧固定到 HVAC 模块的螺栓,然后将正温度系数加热器从 HVAC 模块上降下。

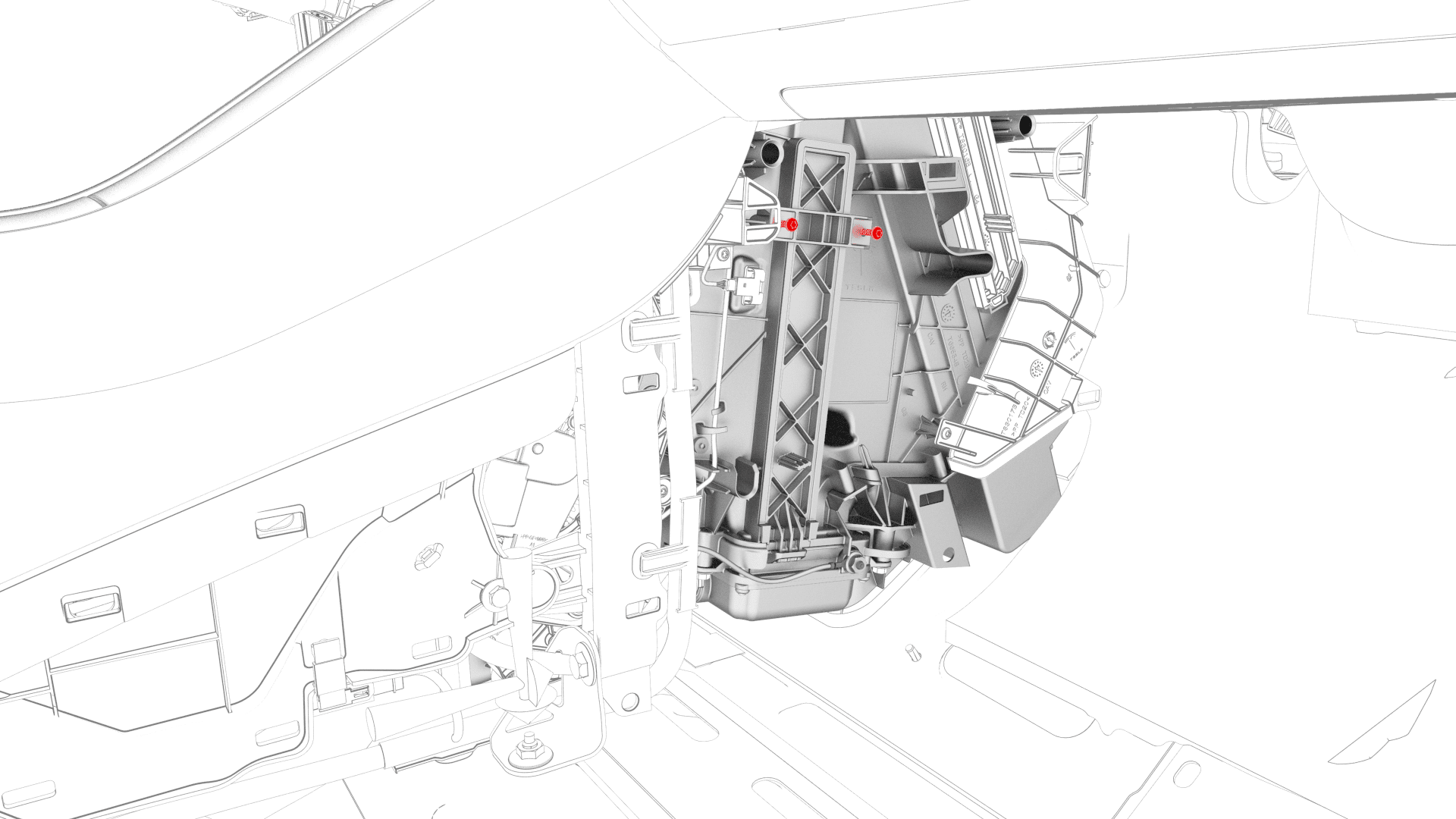

  10. 拆下将维修面板固定到 HVAC 模块压铆螺柱上的螺栓,然后拆下维修面板。
  11. 小心地将正温度系数加热器滑出 HVAC 模块,然后置于一旁。
  12. 在 HVAC 模块下方放置吸收性材料。
  13. 将 1 升 Tunap 994 卫生清洁剂倒入带罐压力喷枪的罐中,然后将车间用压缩空气与喷枪相连。
  14. 将针头插入暖通空调 (HVAC) 滤清器外壳中,然后对蒸发器喷洒所有洗涤液。
    Informational PurposesAn informational icon, calling your attention
    针头的喷射孔应朝向车辆前部,面对着蒸发器。
    Informational PurposesAn informational icon, calling your attention
    务必使洗涤液覆盖整个蒸发器。
  15. 等待洗涤液在蒸发器上静置约 30 分钟。洗涤液静置在蒸发器上时,继续执行下一步骤。
    Informational PurposesAn informational icon, calling your attention
    定期查看车辆下方并根据需要调整冷却液排放容器/吸收性材料。
  16. 将正温度系数加热器安装到 HVAC 模块上。
  17. 安装将正温度系数加热器右侧固定到 HVAC 模块的螺栓(扭矩为 2.9 Nm)。
  18. 将仪表板线束接地带放置在正温度系数加热器螺柱上,然后安装将接地带固定到正温度系数加热器的螺母(扭矩为 5 Nm)。
  19. 安装将维修面板固定到 HVAC 模块压铆螺柱上的螺栓(扭矩为 1.2 Nm)。
  20. 安装将正温度系数加热器电气线束固定到 HVAC 模块的夹子。
  21. 安装驾驶室滤清器以及相关的配套组件。请参阅滤清器 - 驾驶室(拆卸和更换)
  22. 安装将正温度系数加热器左侧固定到 HVAC 模块的螺栓(扭矩为 2.9 Nm)。
  23. 将正温度系数加热器电气线束固定到 U 型夹上。
  24. 将 12V 电气连接器与正温度系数加热器相连。
  25. 连接 12V 电源。请参阅 12V/低压电源(断开和连接)
  26. 洗涤液静置足够长的时间后,安装新的驾驶室滤清器。请参阅滤清器 - 驾驶室(拆卸和更换)
  27. 打开空调,将驾驶室空调温度设置为,并设置最高鼓风机速度和车外进气。
  28. 清洁泡沫将从暖通空调排放管排出。当看到清水从暖通空调排放管中流出后,请继续下一步骤。
  29. 取走车辆下方的冷却液排放容器/吸收性材料。
