盖板 - 气囊 - 膝部 - 副驾位(拆卸和更换)

校正代码 14056102 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 拆下副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  3. 拆下将副驾位膝部气囊盖板固定到车辆的 T20 螺栓 (x2)。

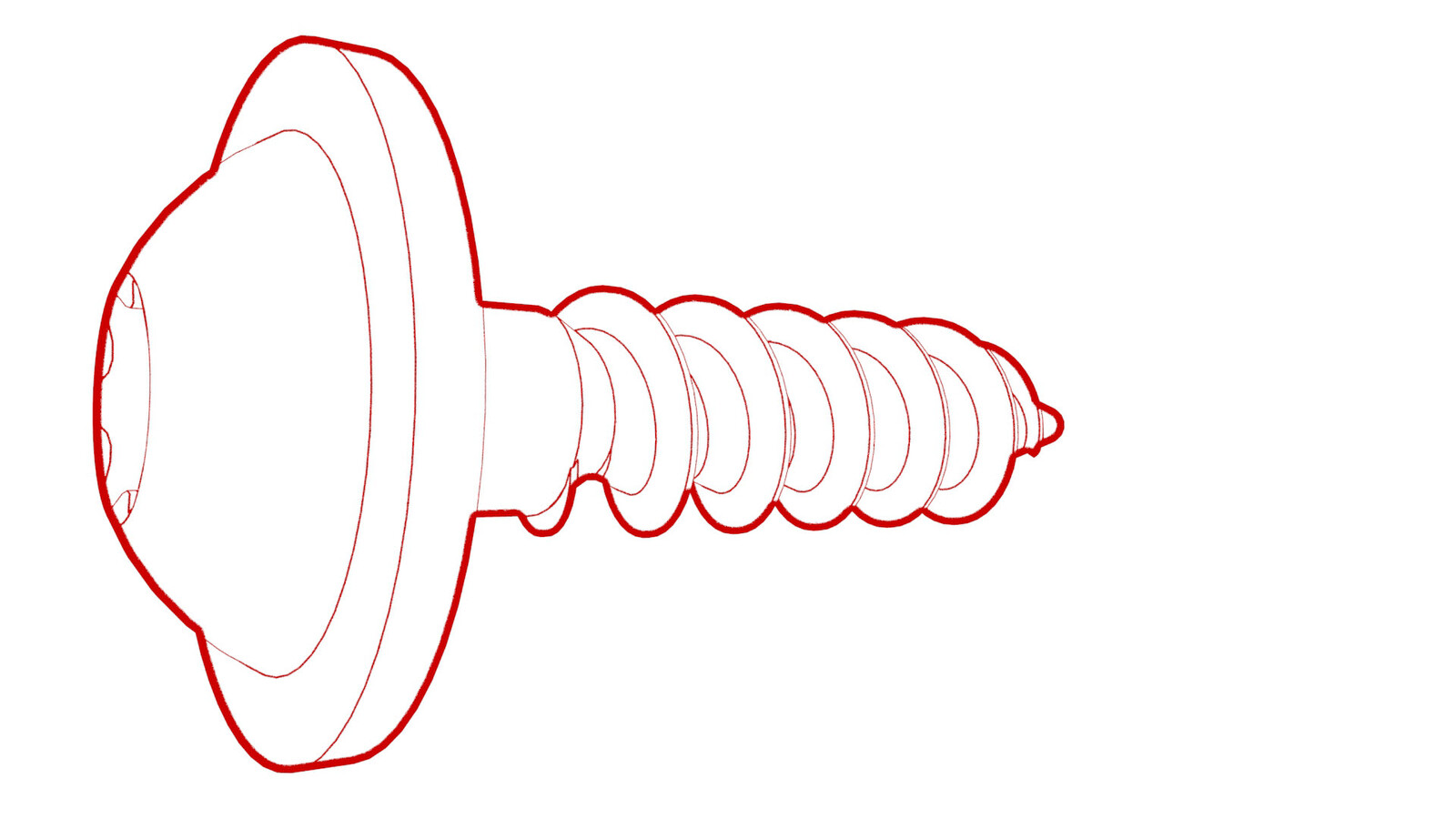

  4. 拆下并弃用将副驾位膝部气囊盖板固定到车辆的 T30 耐落螺栓 (x4)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    松开紧固件期间,请支撑副驾位膝部气囊盖板,因为气囊仍连接在电气连接器上。

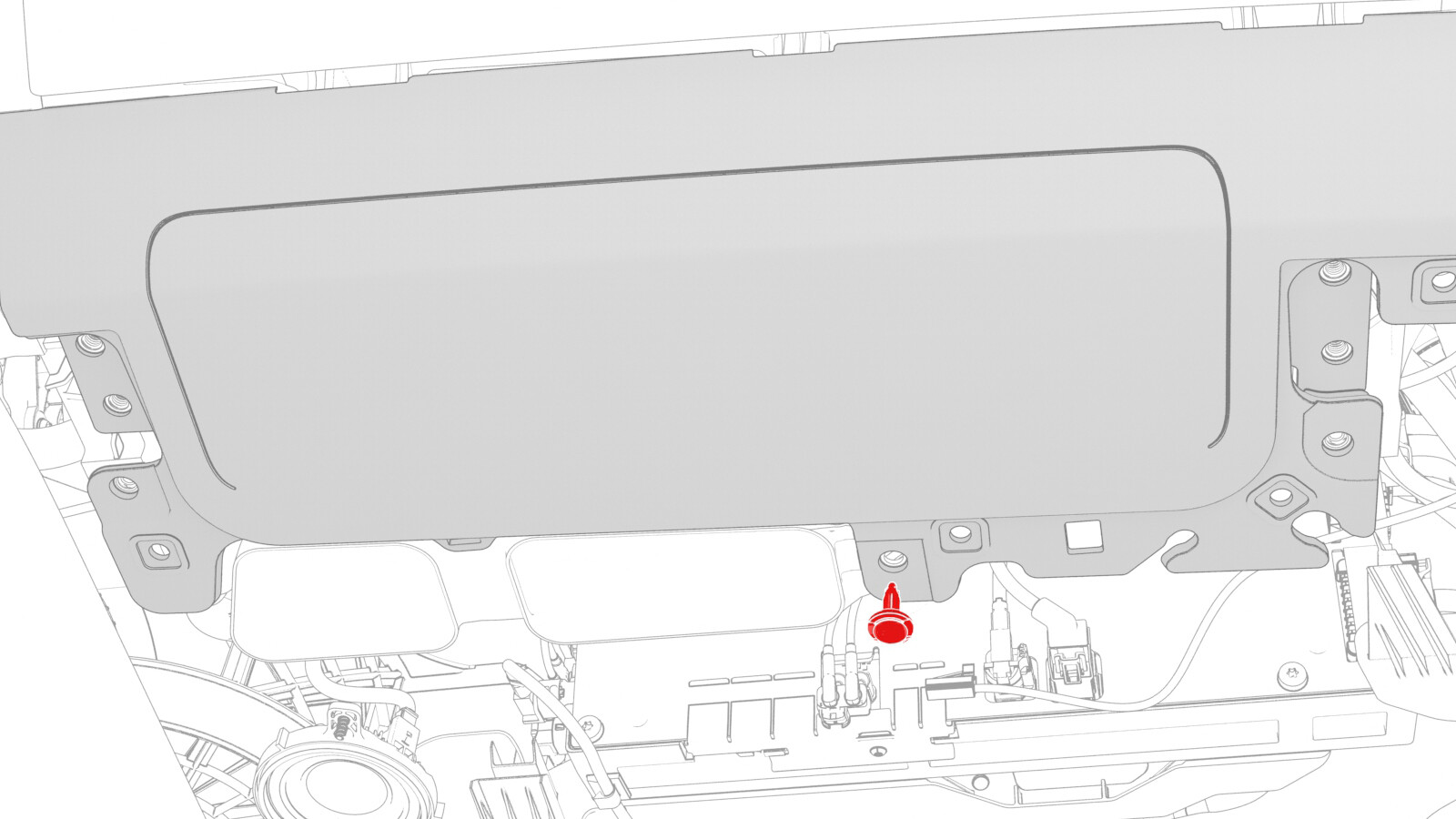

  5. 松开将副驾位膝部气囊盖板固定到车辆的夹子。
  6. 让部分副驾位膝部气囊盖板离开车辆。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心松开角落的夹子,因其极易损坏。

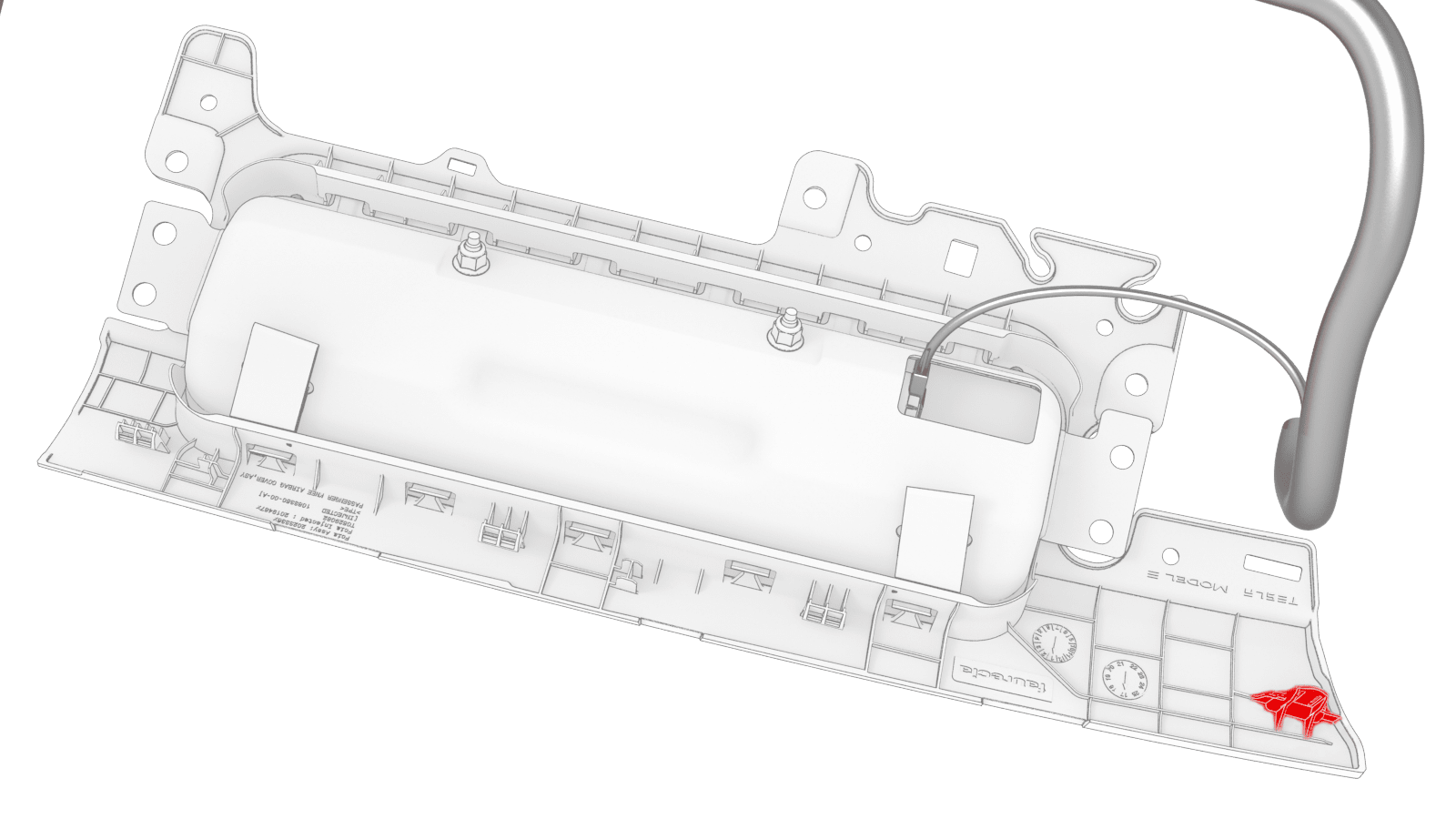

    图 1. 松开重点标注的夹子时,应格外小心
  7. 断开电气连接器与副驾位膝部气囊之间的连接,然后从车上拆下气囊盖板。

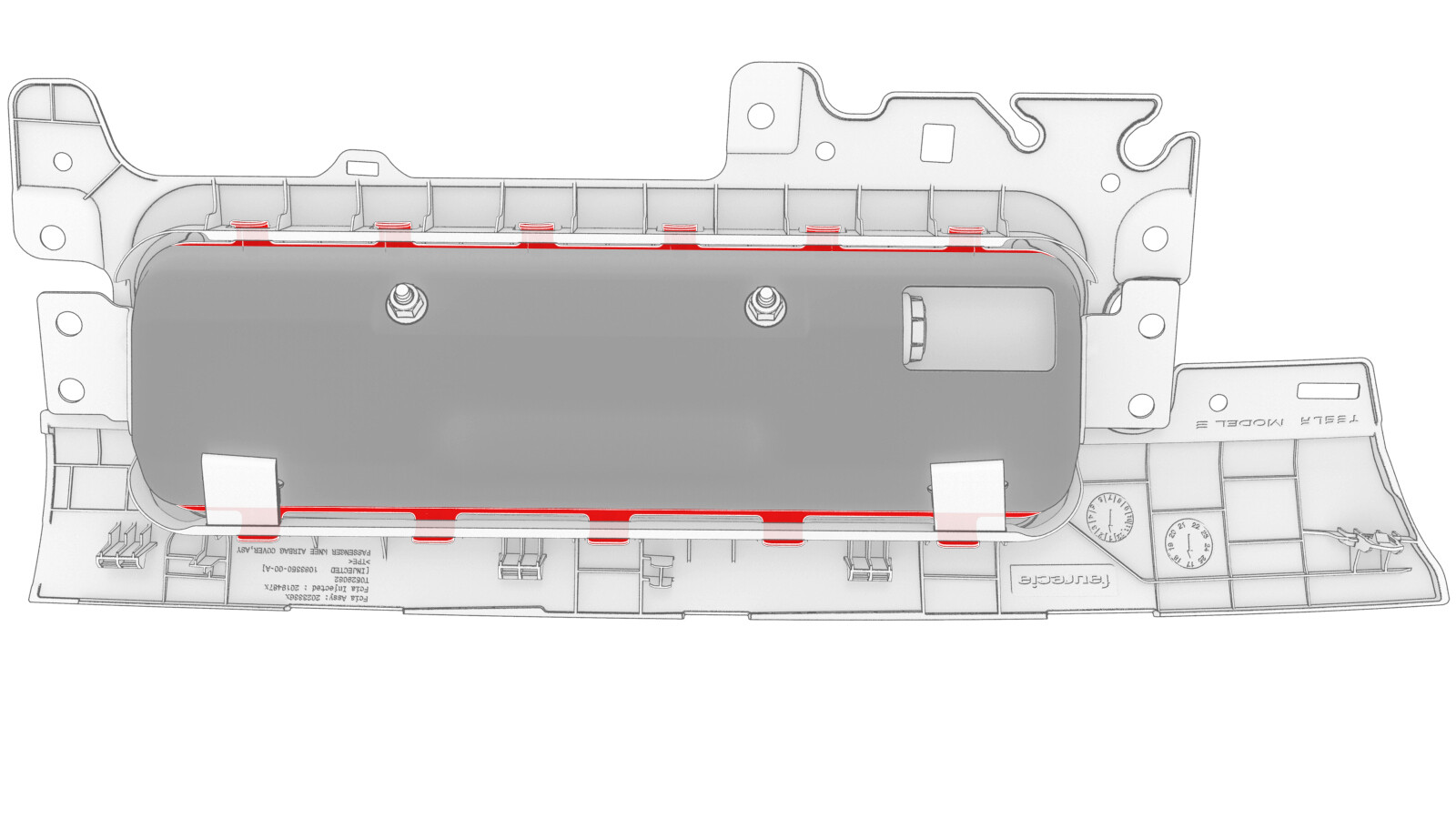

  8. 松开将副驾位膝部气囊连接到气囊盖板的金属锁片 (x11),然后拆下盖板。

安装

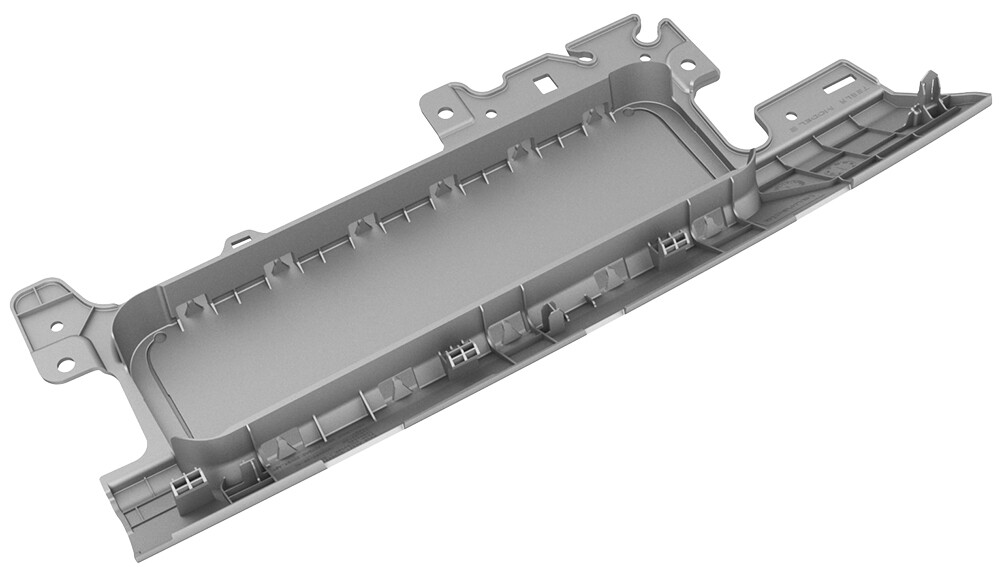

  1. 新安装后部锁片,以便将副驾位膝部气囊安装到气囊盖板中,然后下压至气囊,期间需要将盖板边缘向上推。
  2. 将电气连接器安装到气囊。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装期间,请支撑副驾位膝部气囊。

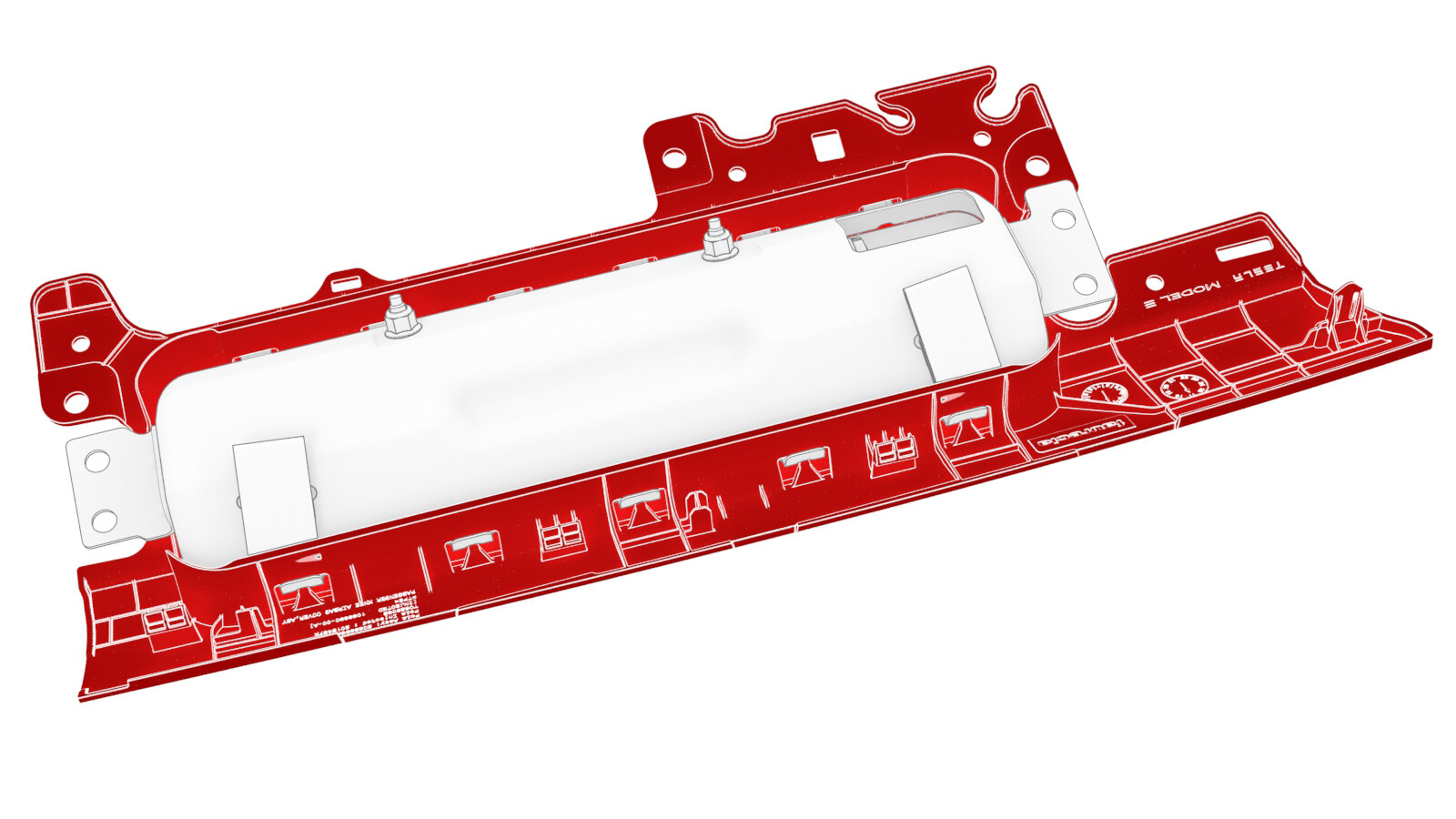

  3. 将副驾位膝部气囊盖板放置在车辆上。
    Informational PurposesAn informational icon, calling your attention
    小心安装角落的夹子,因其极易损坏。
    图 2. 安装重点标注的夹子时,应格外小心
  4. 安装将副驾位膝部气囊盖板固定到车辆的夹子。
    Informational PurposesAn informational icon, calling your attention
    确保副驾位膝部气囊盖板后部边缘上的夹子锁入仪表板支架。

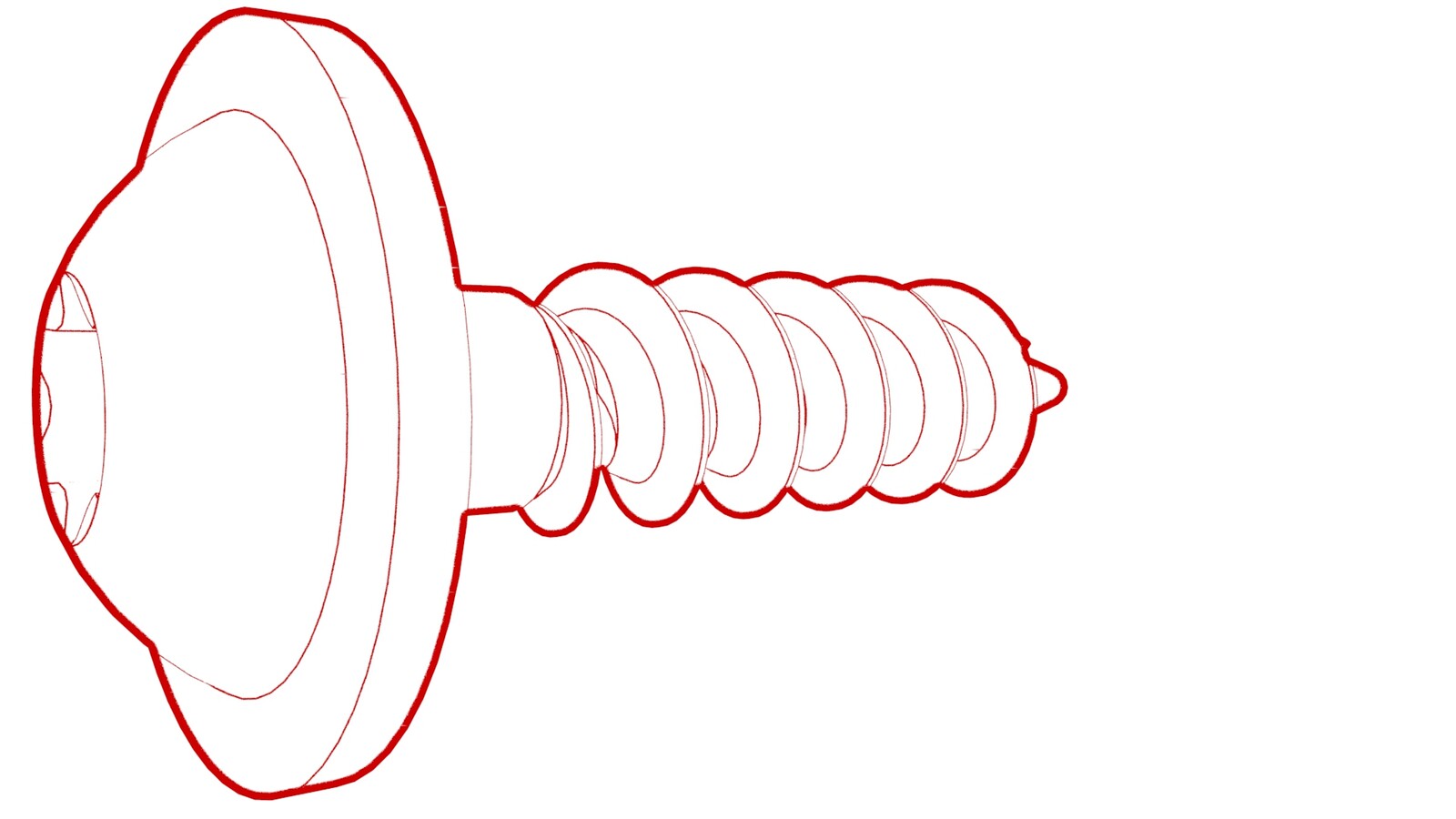

  5. 安装将副驾位膝部气囊盖板固定到车辆的新 T30 耐落螺栓 (x4)。
    2.3 Nm (1.7 lbs-ft)
  6. 安装将副驾位膝部气囊盖板固定到车辆的 T20 螺栓 (x2)。
    2 Nm (1.5 lbs-ft)
  7. 安装副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  8. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
