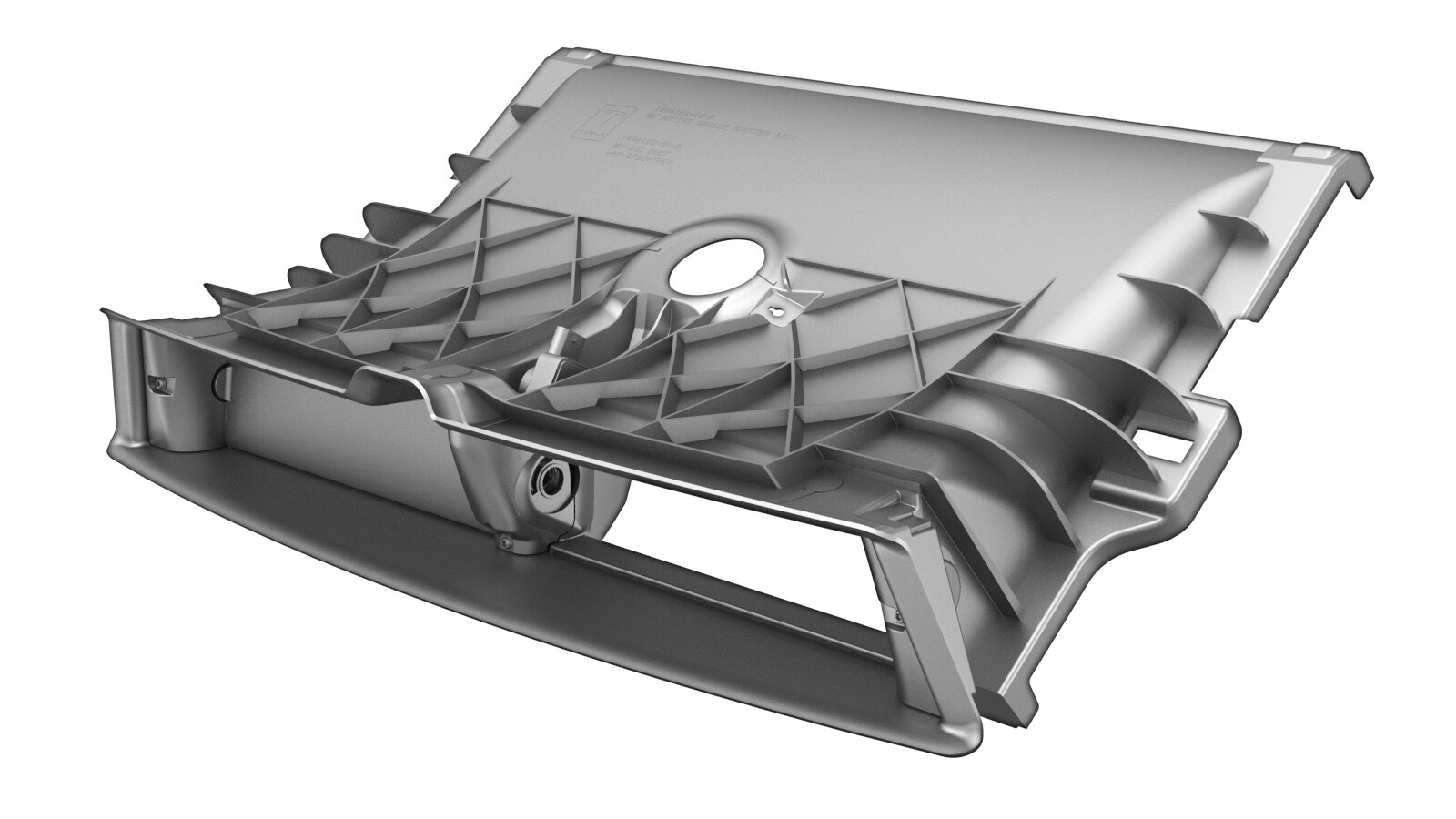

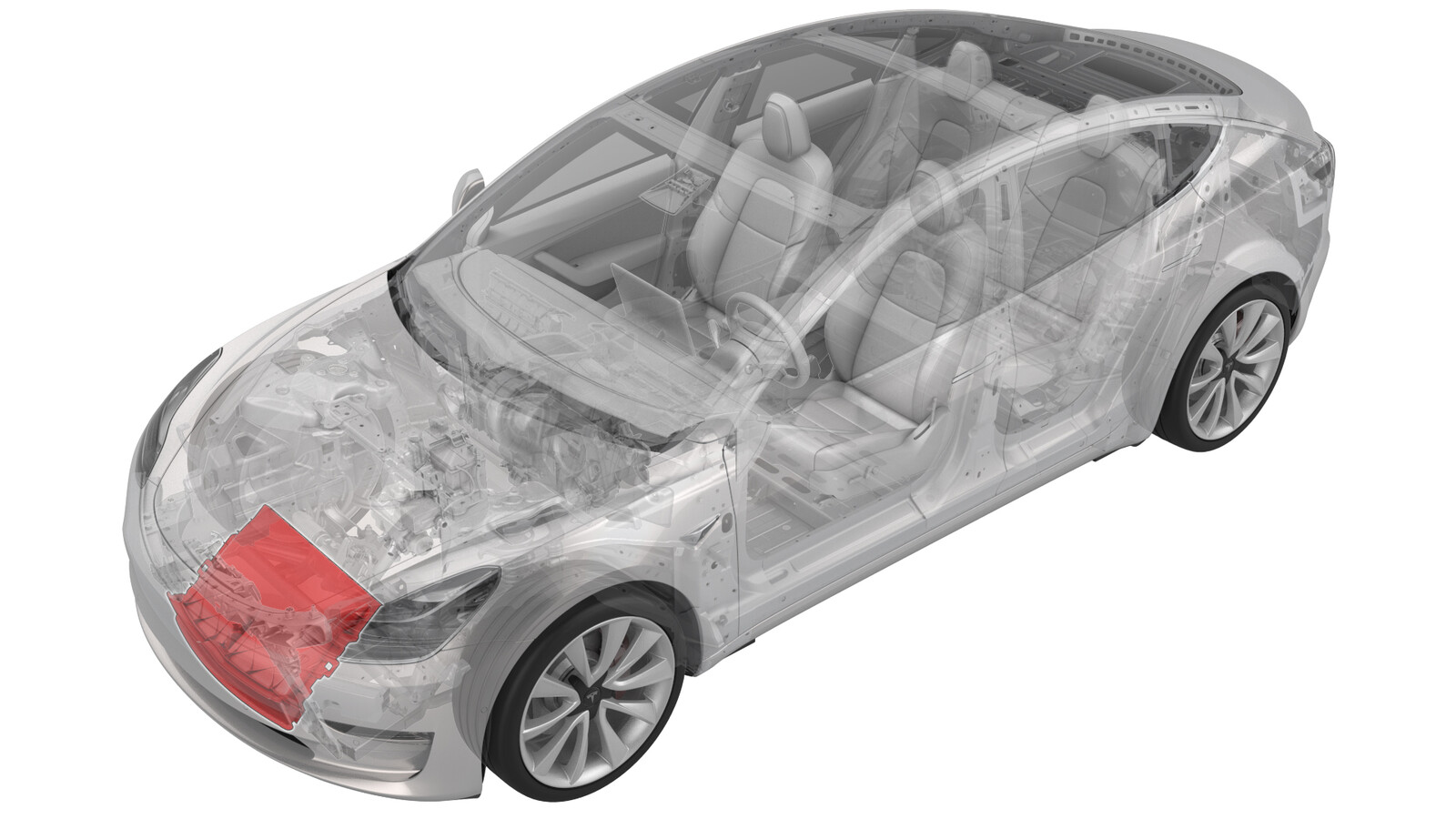

主动进气格栅（带加热泵款）（拆卸和更换）

校正代码 18500612 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2023 年 11 月 13 日：根据最新验证更新了整个程序。
表 1. 扭矩规格： 主动进气格栅（带加热泵款）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将冷却风扇模块总成固定到前端支架的左右螺栓（2 个）
10 Nm (7.4 lbs-ft)
  • 8 毫米套筒
  • 6 英寸加长件
  • 1/4 英寸通用接头
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手 （仅适用于安装程序）
 重复使用

拆卸

  1. 将车辆置于双柱举升机上。
  2. 打开左前车门，降下左前车窗。
  3. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  4. 断开低压电源。请参阅12V/低压电源（断开和连接）。

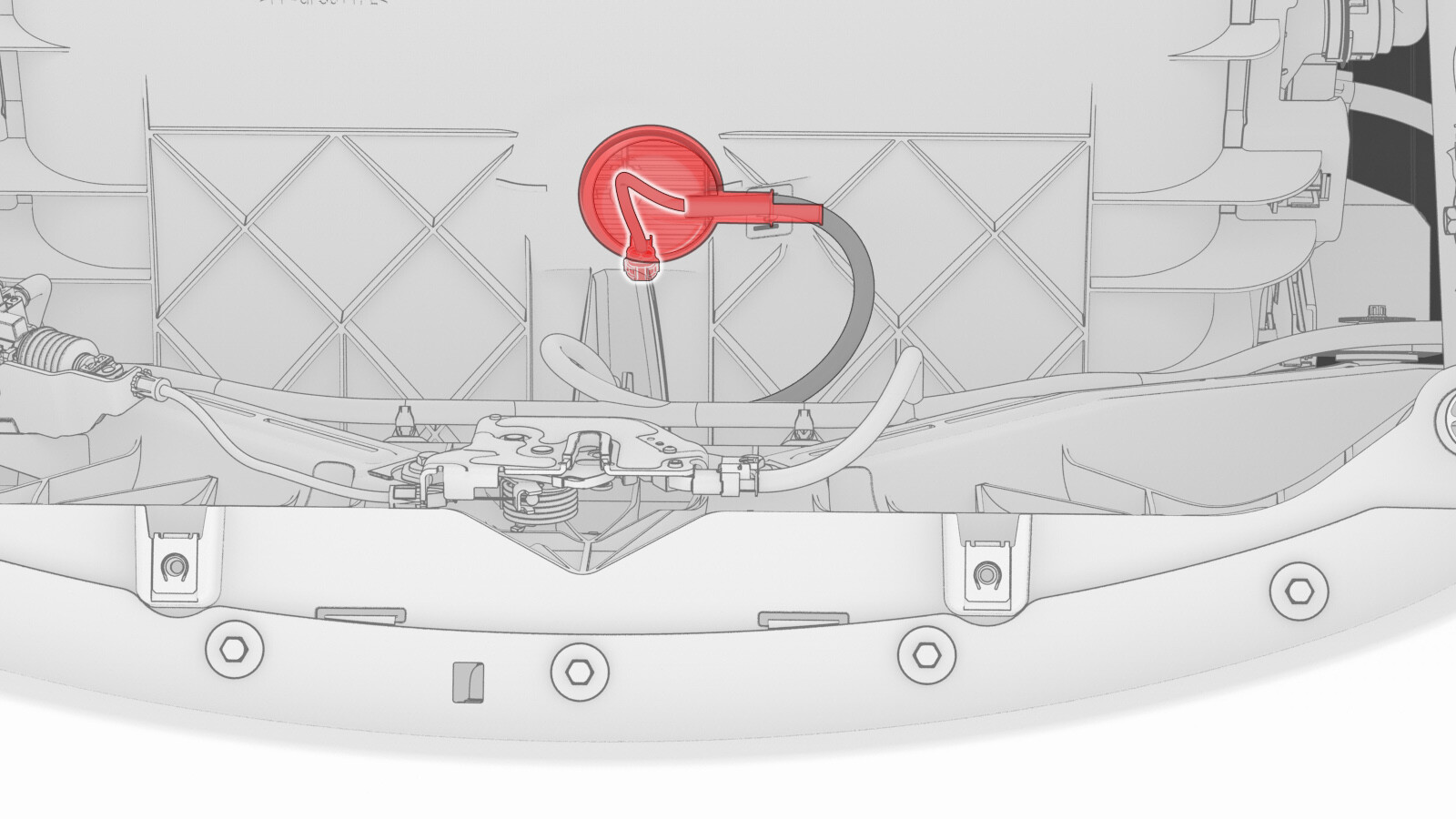

  5. 松开连接器锁，然后断开主动进气格栅电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

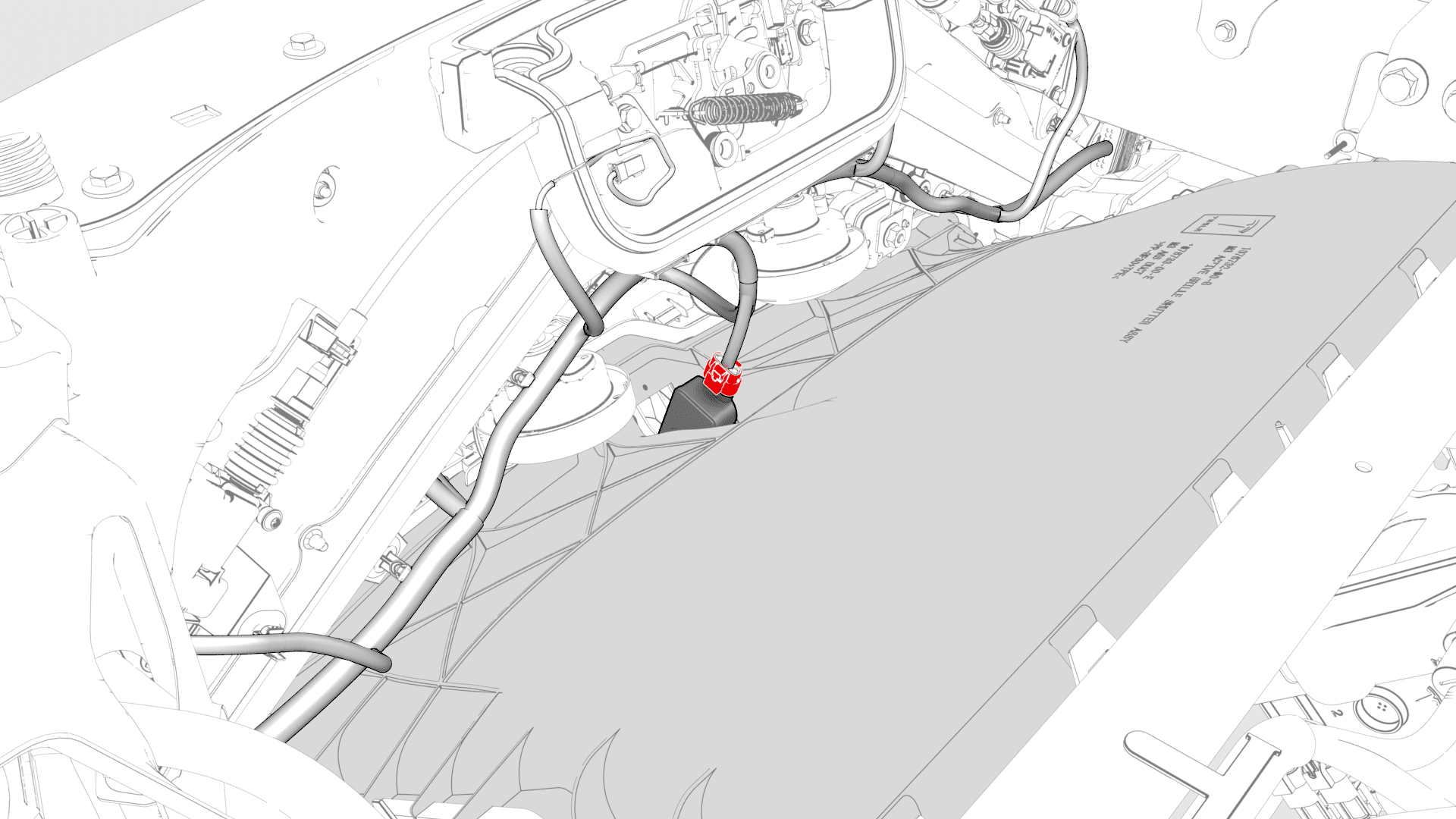

  6. 将环境温度传感器盖从主动进气格栅上拆下，然后断开传感器电气连接器。
  7. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  8. 拆下前裙板。请参阅裙板 - 前保险杠饰板（拆卸和更换）。
  9. 在副车架前部放置一块毛巾，以保护冷却风扇在后续步骤中免受损坏。
  10. 请他人协助支撑冷却风扇模块总成，拆下将冷却风扇模块总成固定到前端支架的左右螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒
    • 6 英寸加长件
    • 1/4 英寸通用接头
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手 （仅适用于安装程序）

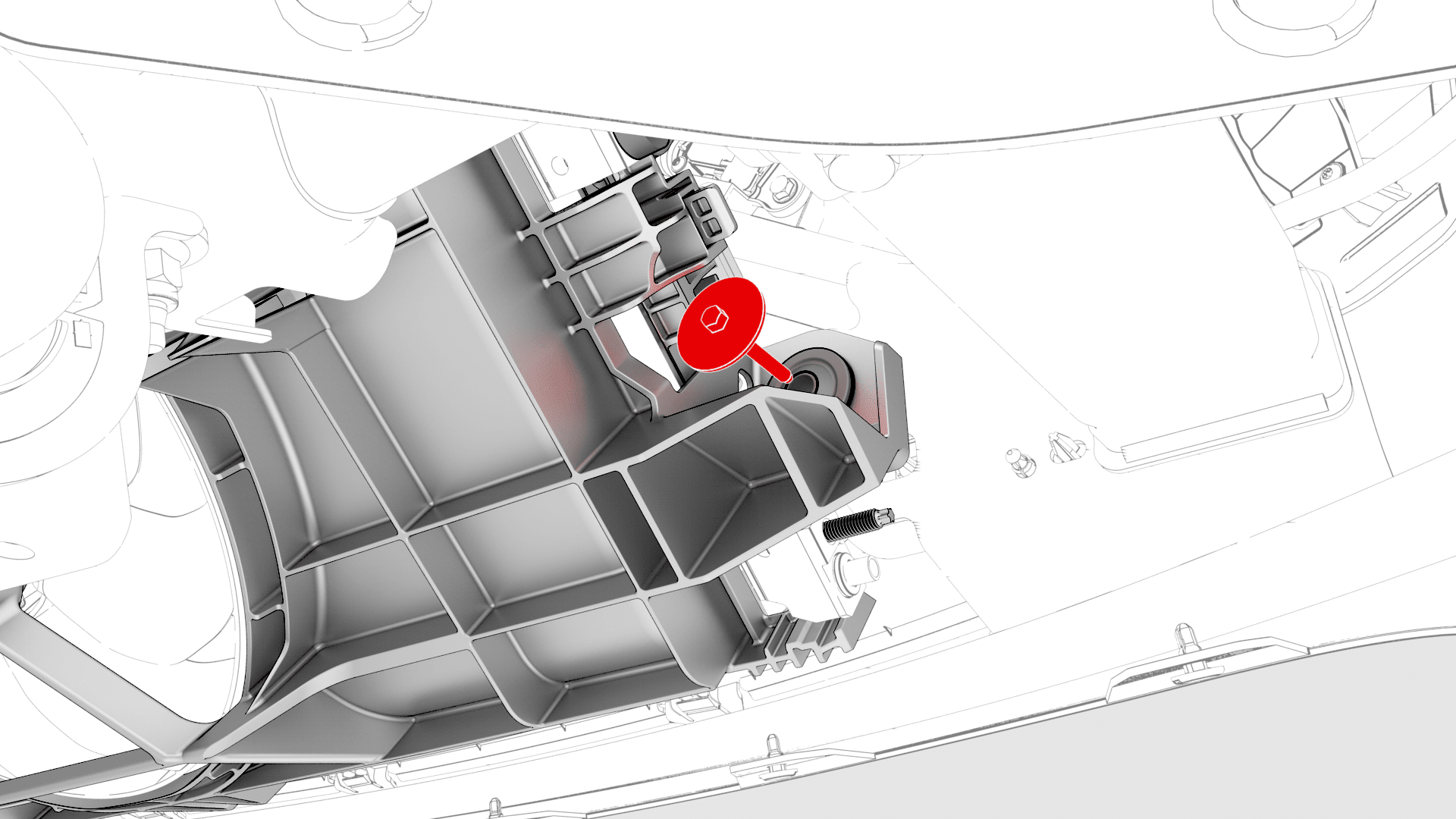

    图 1. 左侧

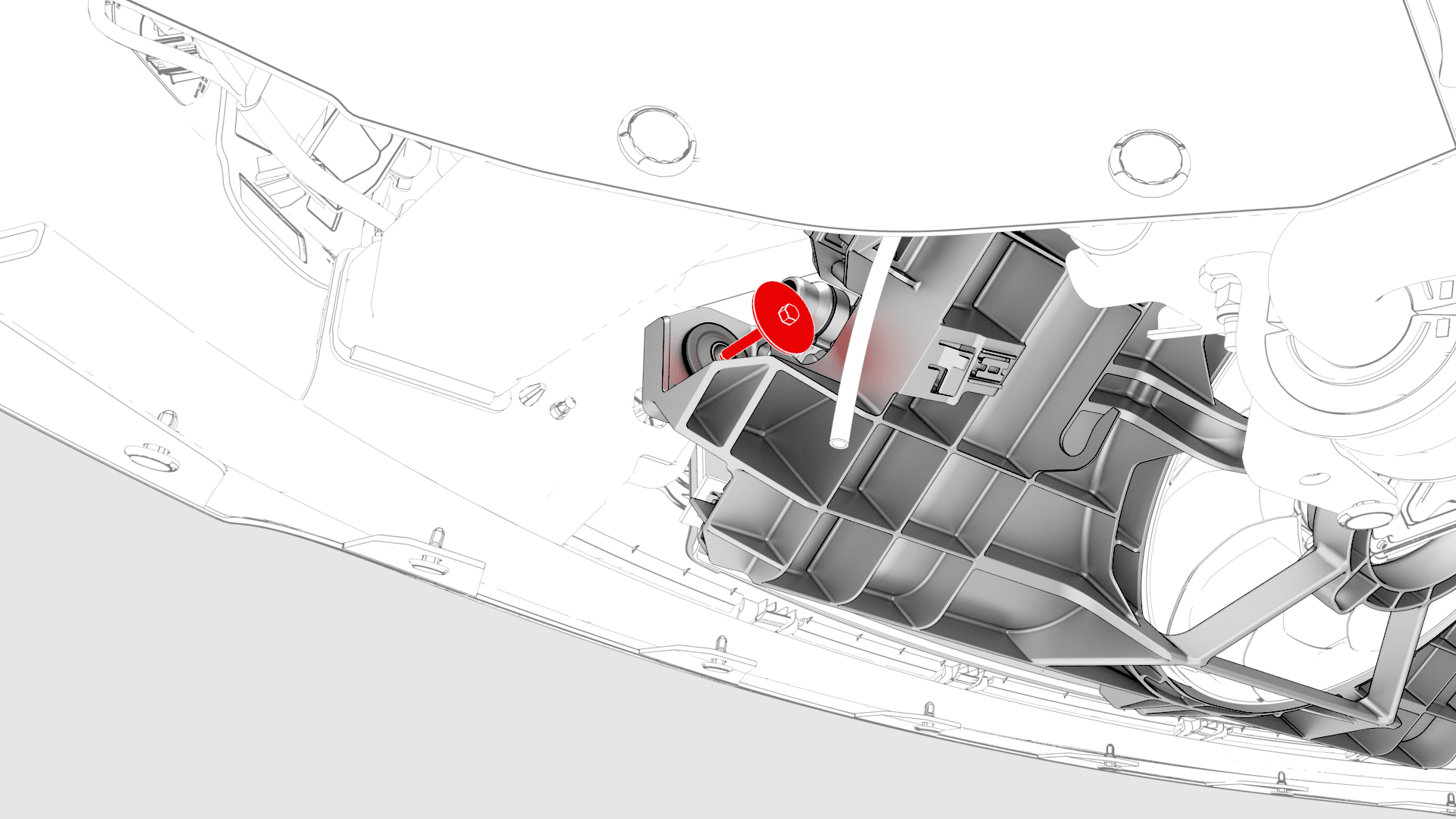

    图 2. 右侧
  11. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。

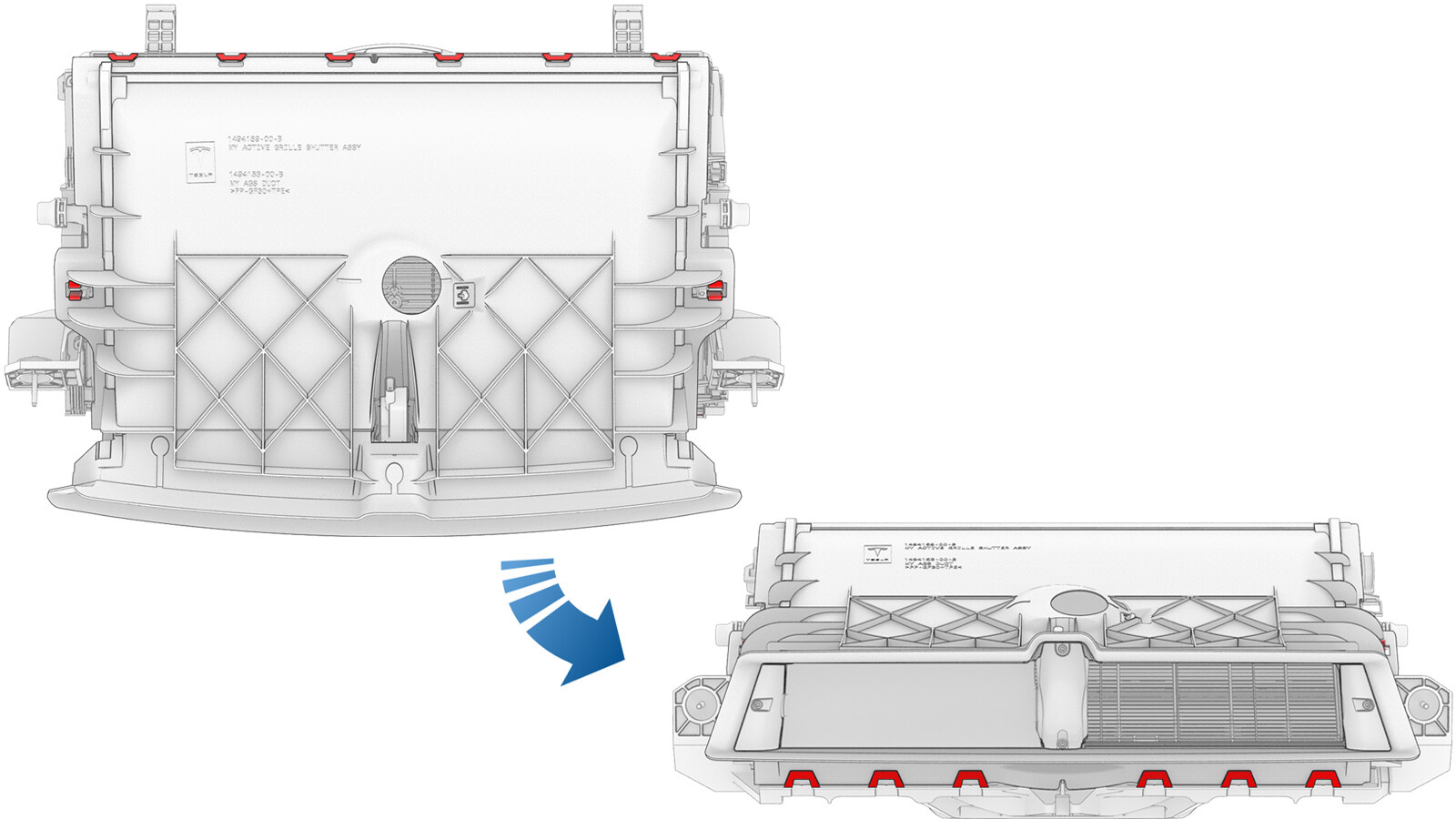

  12. 松开将主动进气格栅固定到冷却风扇和护罩总成的锁片（14 个），然后拆下主动进气格栅。

安装

  1. 将主动进气格栅安装到冷却风扇和护罩总成上，然后紧固将格栅固定到总成的锁片。
  2. 将车辆举升到适宜的作业高度，然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  3. 请他人协助支撑冷却风扇模块总成，紧固将冷却风扇模块总成固定到前端支架的左右螺栓（2 个）。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒
    • 6 英寸加长件
    • 1/4 英寸通用接头
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手 （仅适用于安装程序）
    图 3. 左侧
    图 4. 右侧
  4. 取走副车架前部的毛巾。
  5. 安装前裙板。请参阅裙板 - 前保险杠饰板（拆卸和更换）。
  6. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  7. 降低车辆，直至轮胎接触到地面。
  8. 连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
  9. 接合锁片，以连接主动进气格栅电气连接器。
  10. 连接低压电源。请参阅12V/低压电源（断开和连接）。
  11. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCFRONT_X_LOUVER-CALIBRATIONvia Toolbox: (link)
    Informational PurposesAn informational icon, calling your attention
    注
    待例行程序完成后，点击右上角的 "X" 关闭窗口。
  12. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    Informational PurposesAn informational icon, calling your attention
    注
    待例行程序完成后，点击右上角的 "X" 关闭窗口。
  13. 禁用“维护模式”。请参阅维护模式。
  14. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  15. 升起左前车窗，关闭左前车门。
  16. 将车辆驶离举升机。
