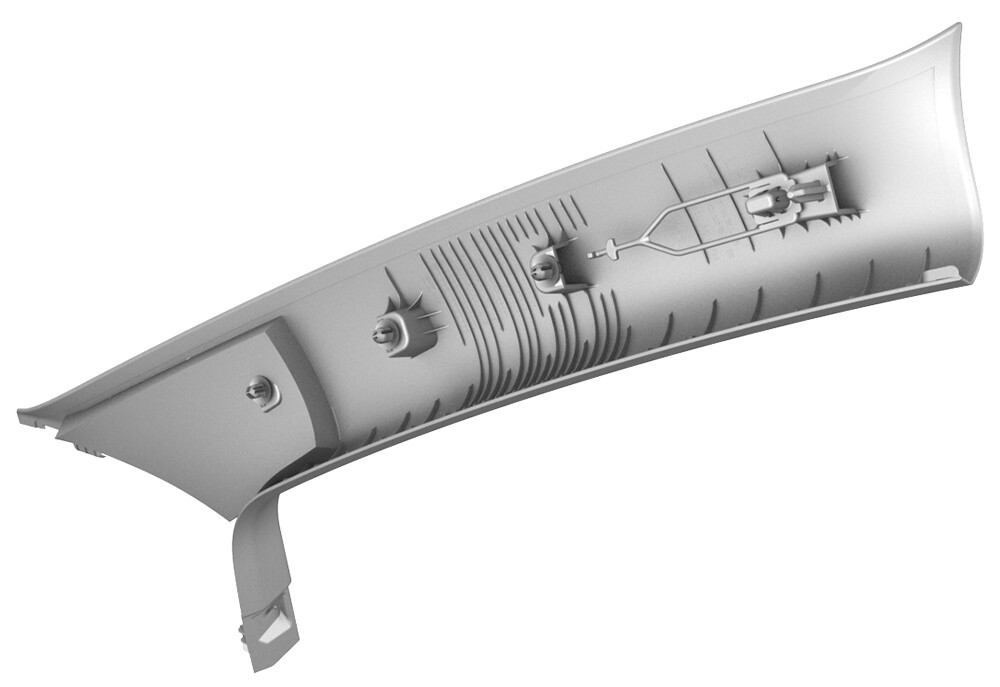

饰板 - A 柱 - 上 - LH(拆卸和更换)

校正代码 15184002 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 7 月 6 日:在“拆卸”部分的第 5 步中添加了一个视频。

拆卸

  1. 打开 LH 前车门。
  2. 拆卸仪表板左侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  3. 拆下 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)

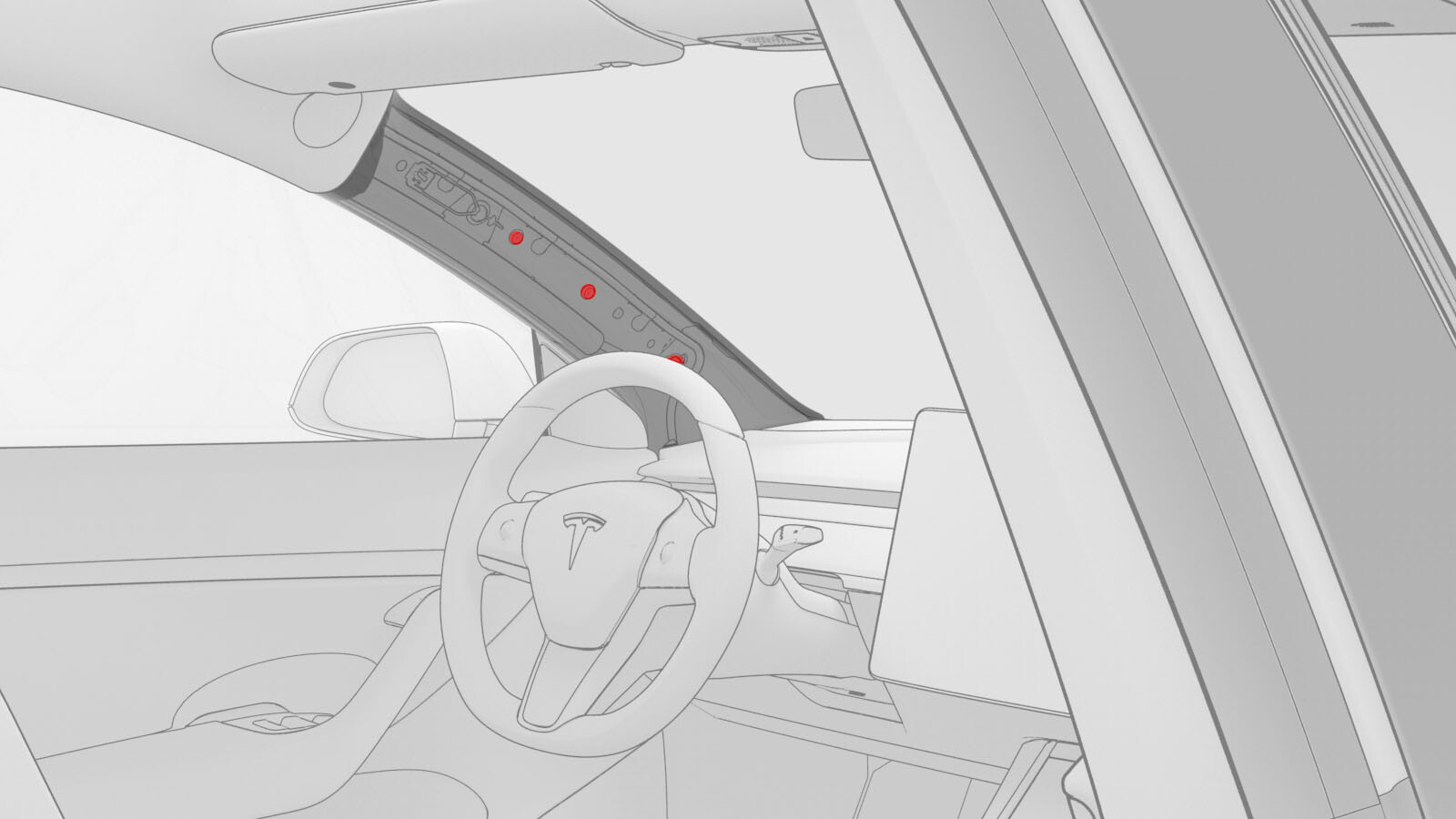

  4. 松开将 LH A 柱上部饰板固定到 A 柱的夹子。
    Informational PurposesAn informational icon, calling your attention
    先松开顶部卡子,然后依次向下松开其他卡子。

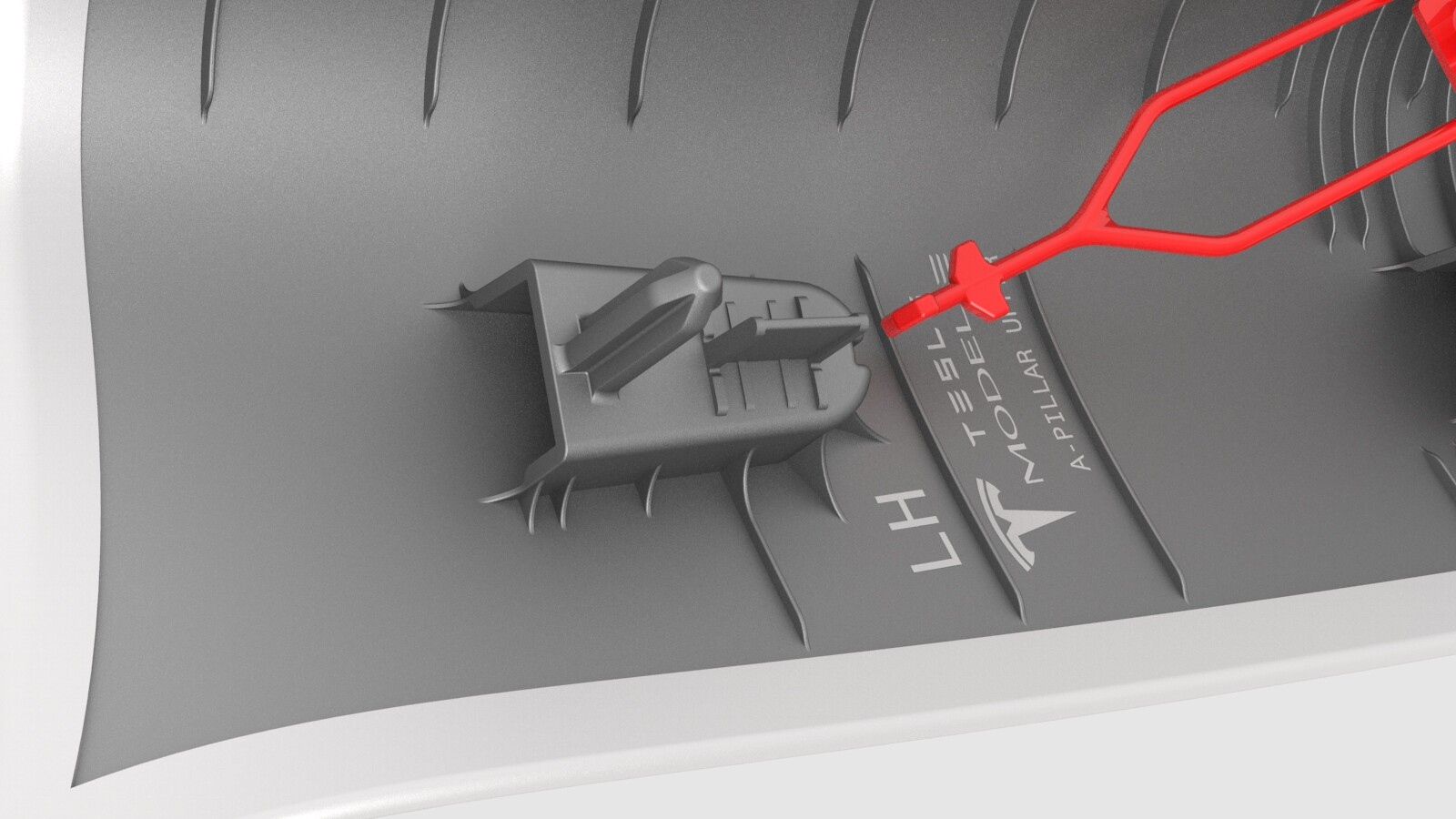

  5. 扭动系带挂钩并将其从 LH A 柱上部饰板中拉出,以便释放 LH A 柱上部饰板系带。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿从车身侧面拆下 LH A 柱上部饰板系带。如果已从车身侧面拆下,则需要更换系带。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  6. 向上拉动左侧 A 柱上饰板,将其从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    从 LH A 柱上拆下剩余的 LH A 柱上部饰板夹,如果稍后需要安装 LH A 柱上部饰板,则请从饰板上拆下全部夹子。

安装

  1. 如果重复使用同一块 LH A 柱上部饰板,请将新夹子安装到饰板上。
  2. 确保夹子未损坏,并且位于饰板的正确位置上。
  3. 将系带挂钩拧紧至 LH A 柱上部饰板。
  4. 将饰板前侧的下部边缘插入仪表板支架,然后完全紧固将左侧 A 柱上饰板固定到 A 柱的卡子。
    Informational PurposesAn informational icon, calling your attention
    先拧紧顶部夹子,然后朝车辆前部依次作业。
    Informational PurposesAn informational icon, calling your attention
    从车外透过挡风玻璃向内观看,检查左侧 A 柱上饰板是否与 A 柱齐平。
  5. 拉动 A 柱 LH 上部饰板上方的车身前侧主密封条。
  6. 安装 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  7. 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
