冷却液泵 - 高压电池（拆卸和更换）

校正代码 18308502 0.90 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-07-28: 添加了冷却液泵类型配置步骤。
  • 2024 年 8 月 6 日：将 O 型环润滑说明从使用 silaramic 润滑脂变更为使用硅基润滑剂。

扭矩规格

表 1. 扭矩规格: 冷却液泵 - 高压电池（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x4) that attach the coolant pump to the superbottle
1.8 Nm (1.3 lbs-ft)
  • T20 socket
重复使用

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  2. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  3. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  4. 在超级瓶下方放置一个冷却液排放装置。
  5. 如果车辆装配了双电机，请执行以下操作步骤。否则，请转至第6步。
    1. 在前驱动电机热交换器下方安装一个折叠式漏斗。
      注
      确保可折叠的漏斗盖住前驱动电机 12V 连接器、转向机，并且其所处位置适合接收从热交换器冷却液出口流出的液体。

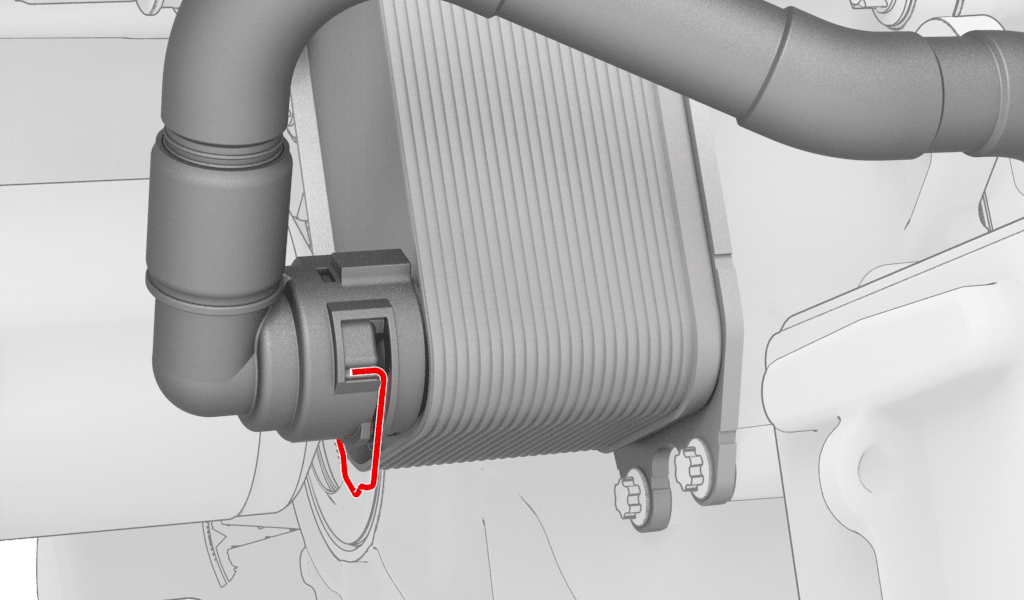

    2. 松开卡子，将前驱动电机热交换器至超级瓶软管从热交换器冷却液出口处断开，然后将冷却液排入冷却液排放容器中。
    3. 用塞子堵住前驱动电机热交换器至超级瓶软管和热交换器冷却液出口。

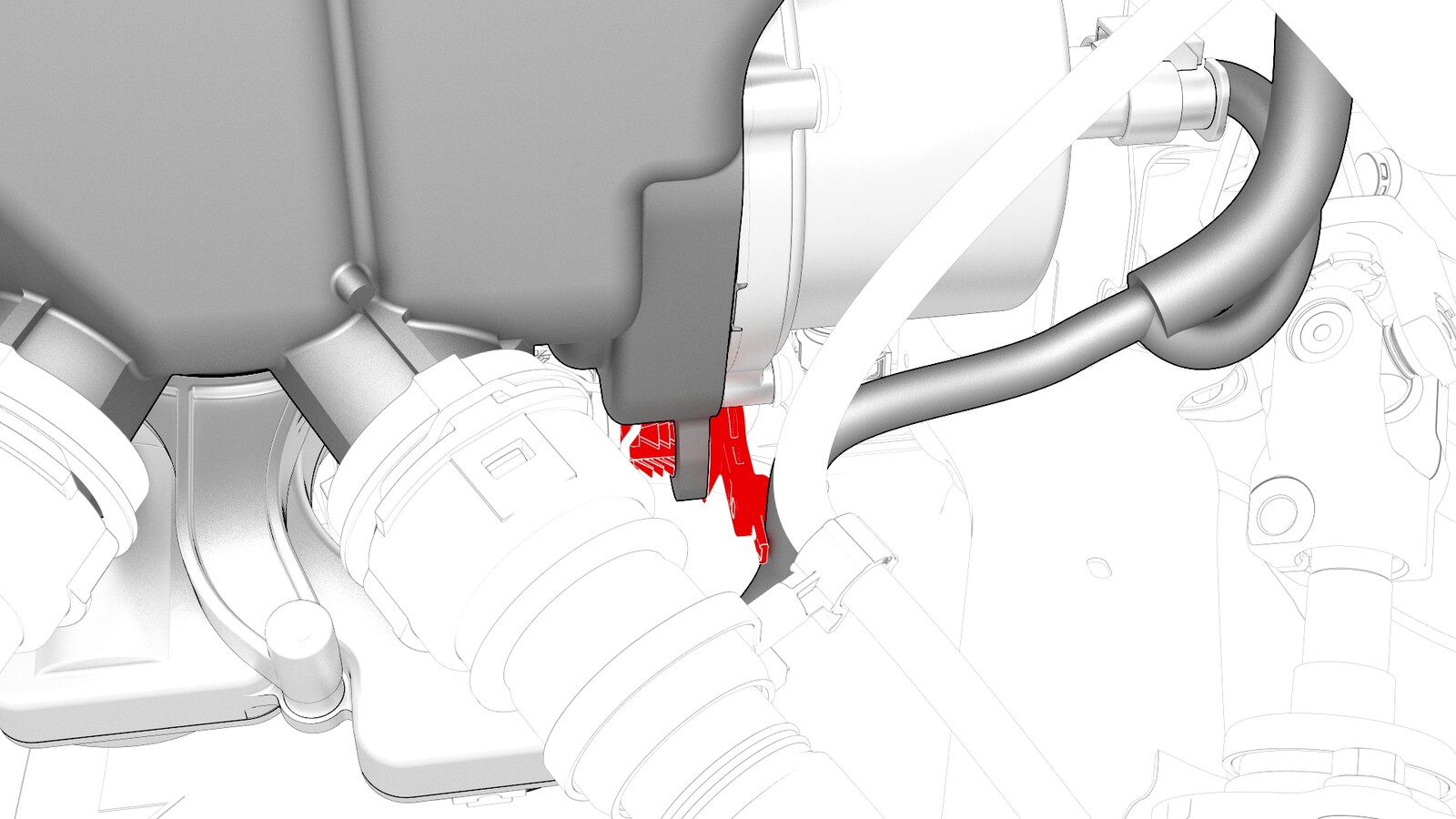

  6. 松开将电气线束固定到超级瓶的夹子。

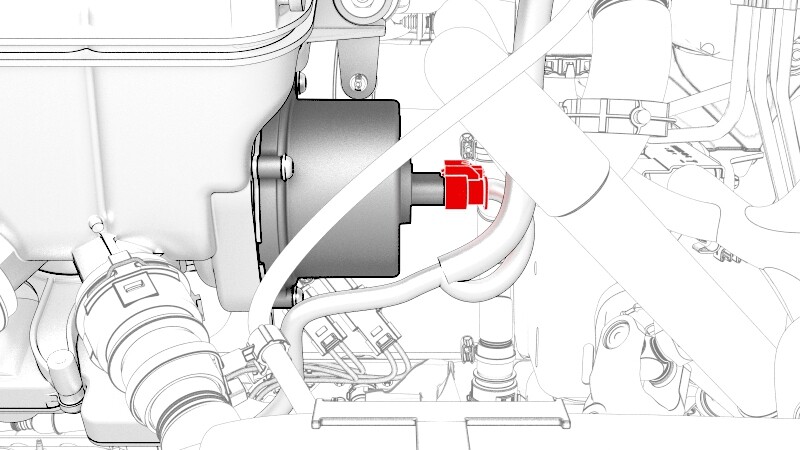

  7. 断开高压电池冷却液泵连接器电气线束。

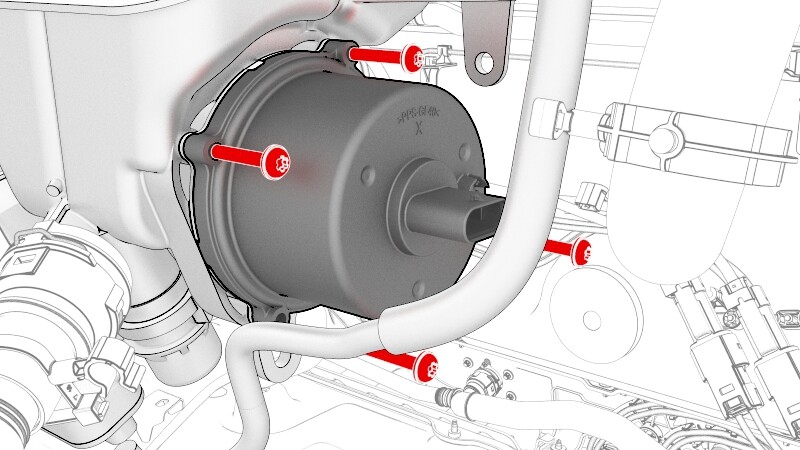

  8. 拆下将高压电池冷却液泵固定到超级瓶的螺栓（4 个），然后将冷却液泵从超级瓶上拆下。

安装

  1. 拆下并弃置超级瓶上即将安装冷却液泵处的 O 型环；如有碎屑，也请清除。
  2. 确保将新 O 型环安装到新冷却液泵上。
  3. 使用硅基润滑剂润滑 O 型环。
  4. 将冷却液泵出口置于向上位置，然后将冷却液泵插入超级瓶。
  5. 确保冷却液泵完全就位于超级瓶中。
  6. 手动拧紧螺栓（4 个），将冷却液泵固定到超级瓶上。
  7. 以交叉方式紧固冷却液泵螺栓。
    1.8 Nm (1.3 lbs-ft)
  8. 将电气线束连接到冷却液泵连接器。
  9. 紧固将电气线束固定到超级瓶的夹子。
  10. 如果车辆装配了双电机，请执行以下操作步骤。否则，请转至第11步。
    1. 取下前驱动电机热交换器至超级瓶软管处和热交换器冷却液出口处的塞子。
    2. 将前驱动电机热交换器至超级瓶软管连接到热交换器冷却液出口，然后紧固卡子。
    3. 取走前驱动电机热交换器下方的折叠式漏斗。
  11. 取走车辆下方的冷却液排放容器。
  12. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  13. 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）。
  14. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  15. 安装驾驶室进气槽总成。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  16. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
