制动片套件 - 前(运动版制动器)(拆卸和更换)

校正代码 33010712 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 3 月 28 日:更新了安装部分的润滑脂。

拆卸

Informational PurposesAn informational icon, calling your attention

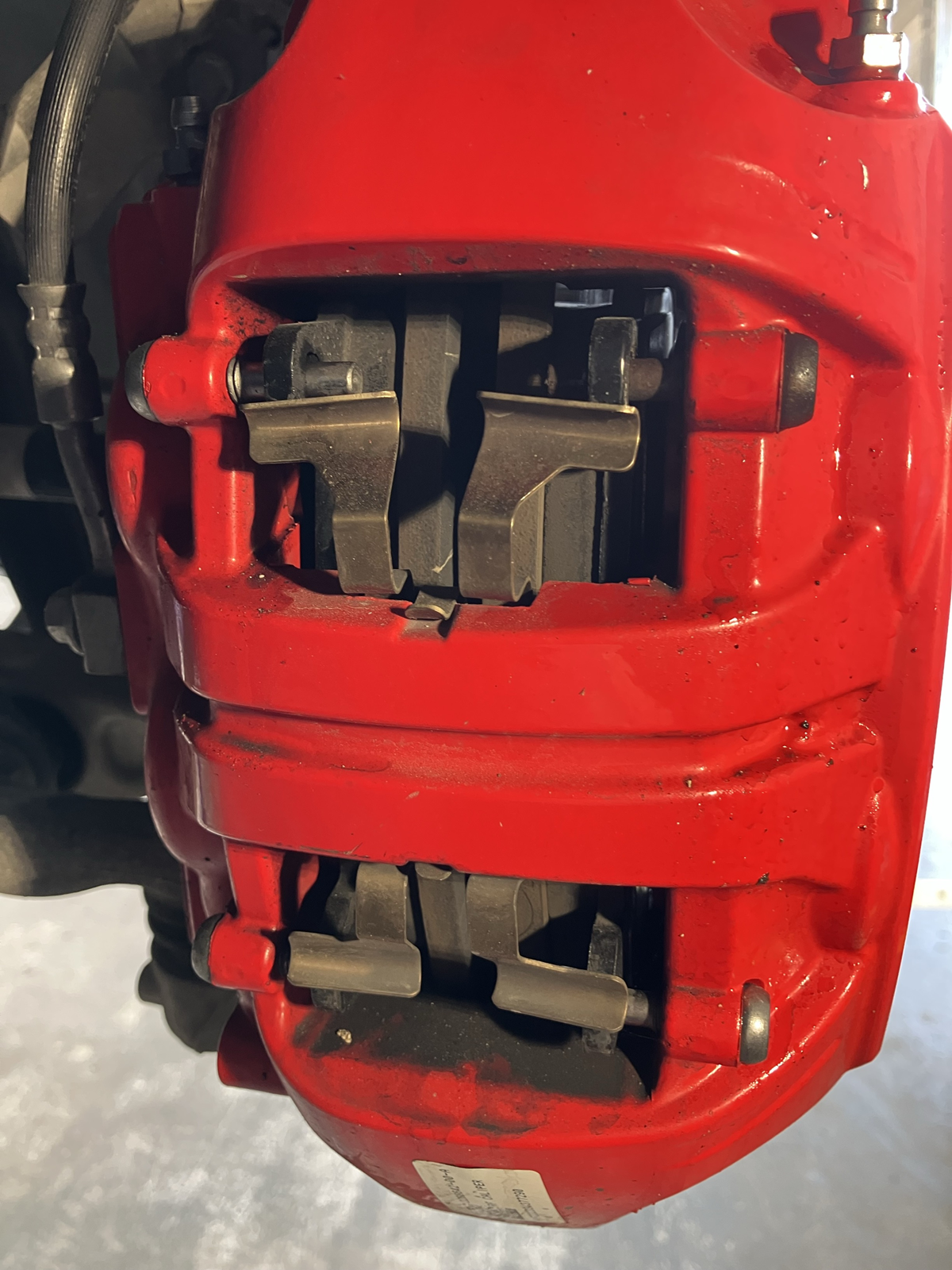

有关详细的制动规格,请参阅制动器
  1. 升起并支撑车辆。请参阅 举升车辆 - 双柱举升机
  2. 拆下左侧前车轮。请参阅轮毂总成(拆卸和安装)

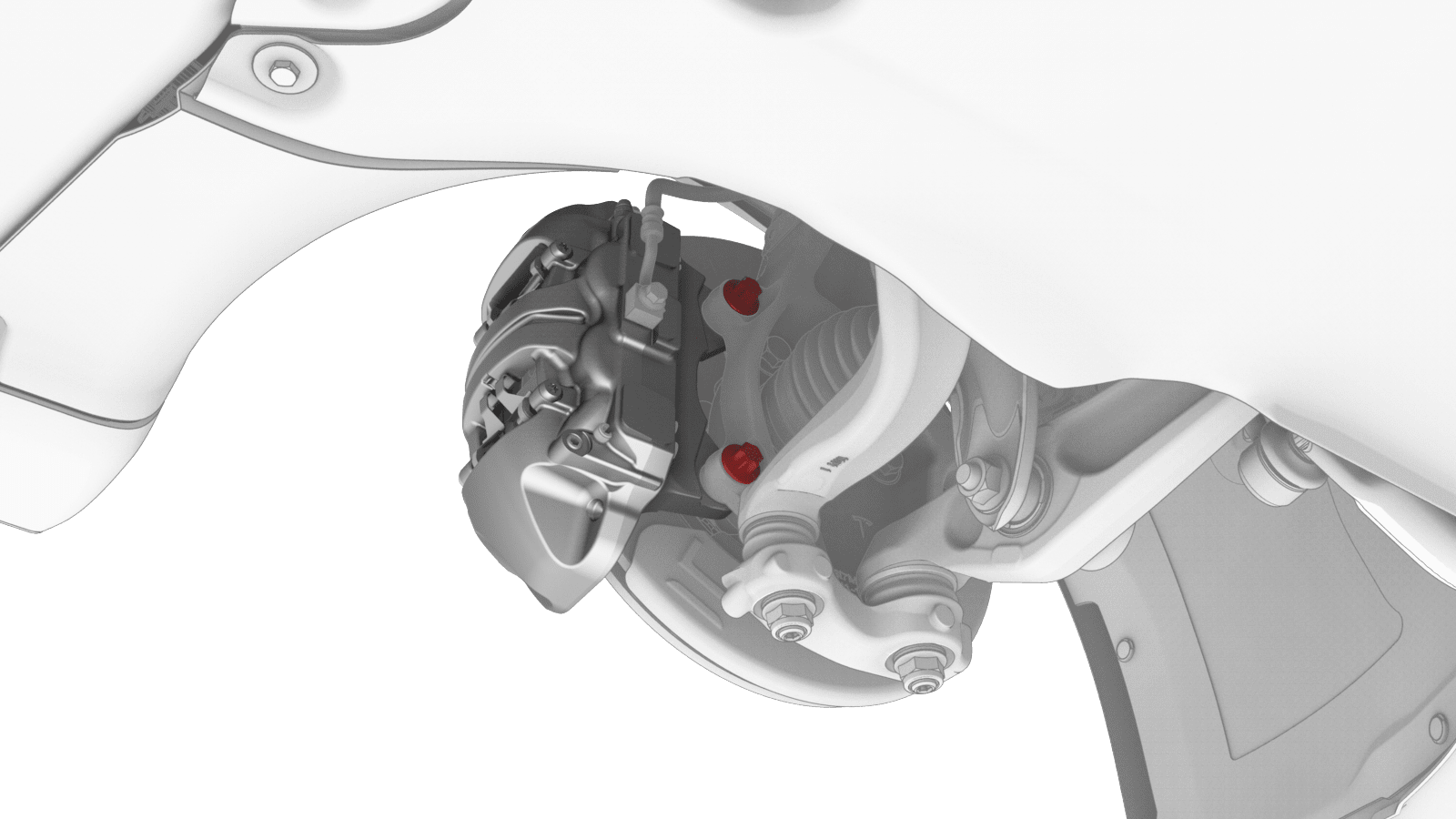

  3. 拆下将 LH 前制动软管支架固定到 LH 前转向节的螺栓。
  4. 拆下并弃用将 LH 前制动钳固定到 LH 前转向节的螺栓。
  5. 使用制动钳 S 型挂钩将 LH 前卡钳挂在车身上。

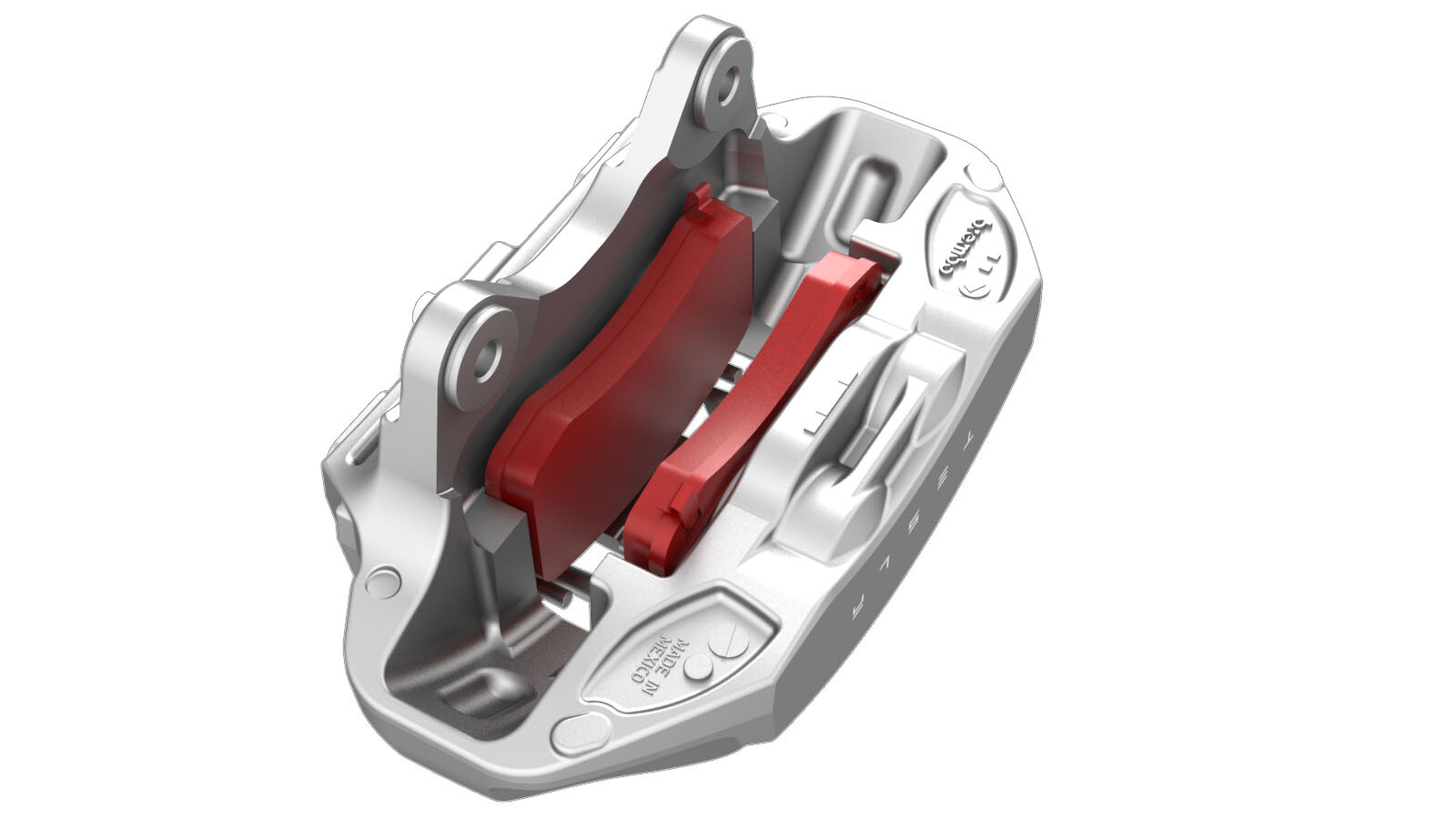

  6. 使用卡钳扩张器组件或类似工具,缓慢地分开制动片。

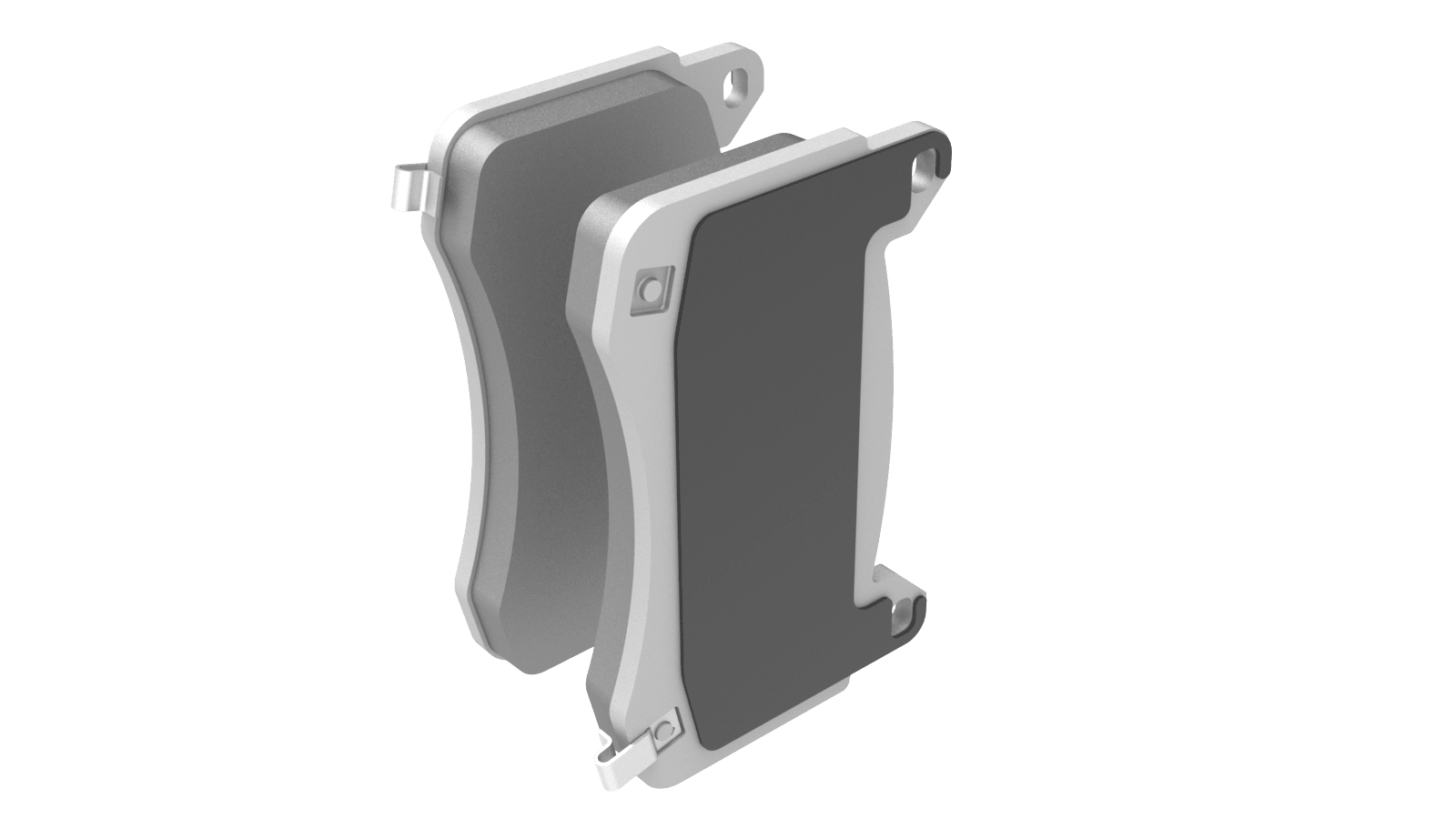

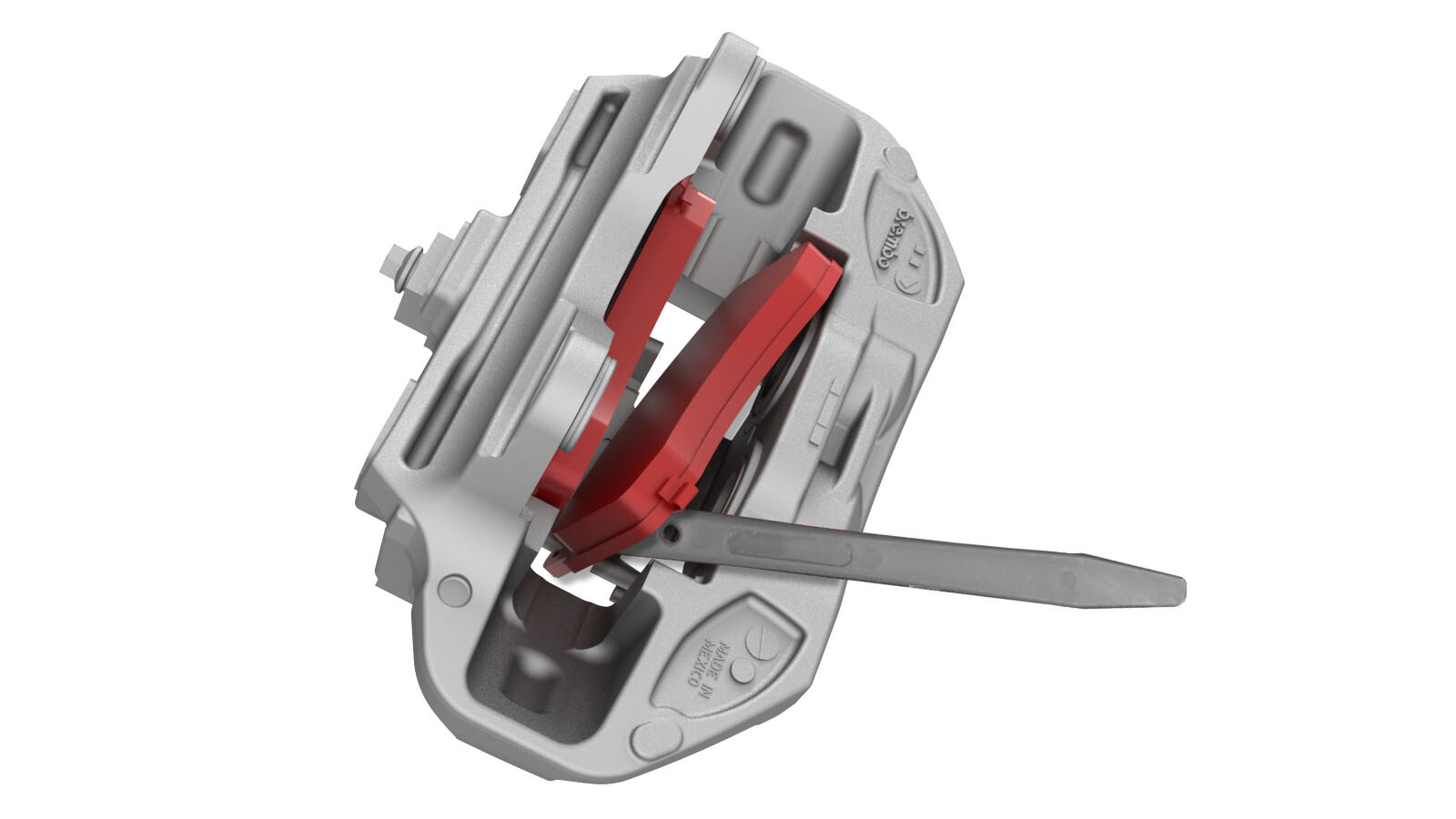

  7. 使用塑料饰板工具,小心地从 LH 前制动钳上拆下制动片。
  8. 重复第 2 步至第 7 步,以便拆下 RH 前制动片。

安装

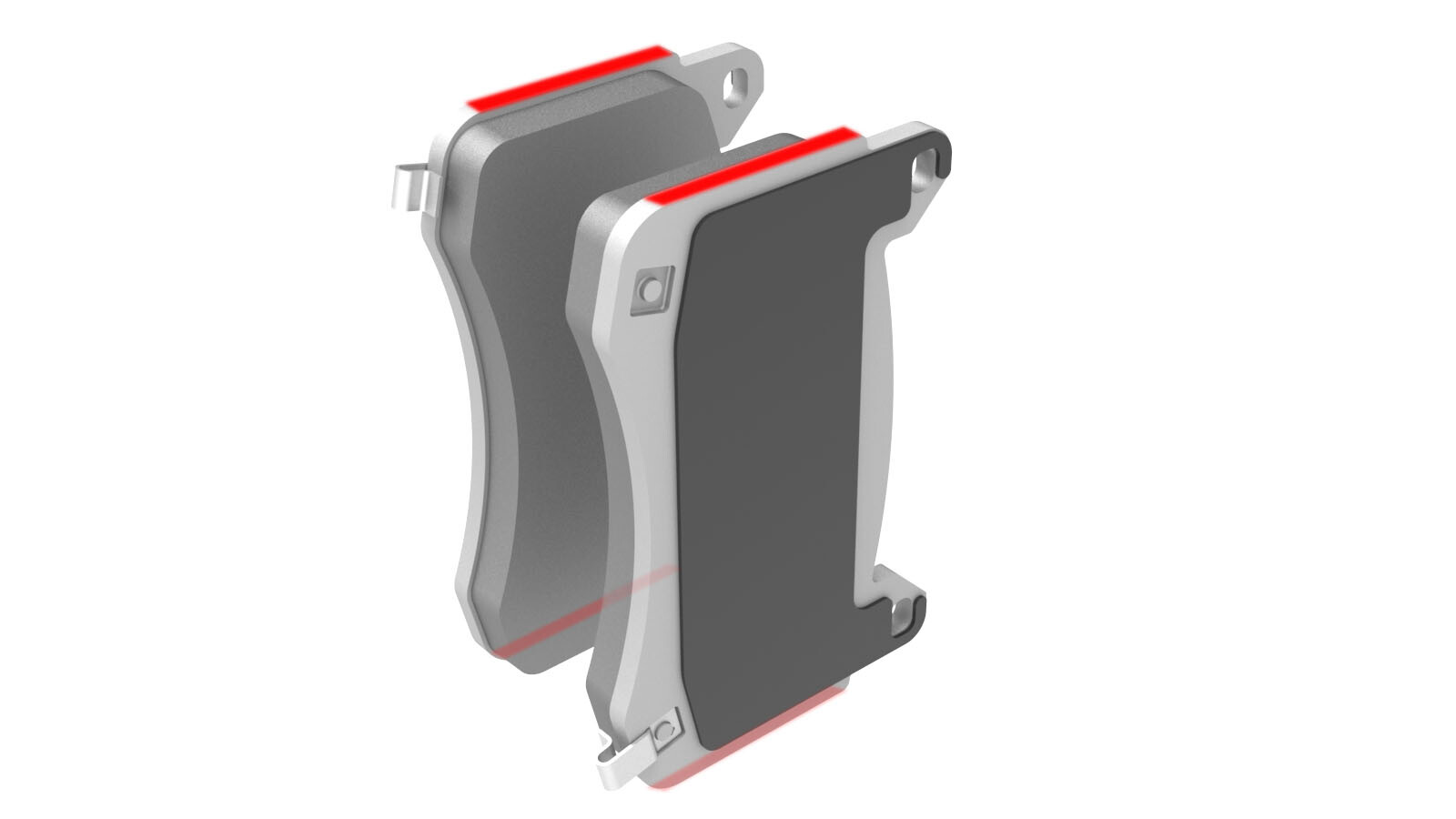

  1. 在 LH 前制动盘的左右两侧边缘处,涂抹薄薄一层 Silaramic 润滑脂。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在制动盘的背面涂抹润滑脂。
  2. 使用肥皂水冲刷 LH 前制动钳和防震弹簧。
  3. 将 LH 前制动片安装到 LH 前制动卡钳上。
    提示: 朝防震弹簧推制动片,然后将制动片滑到固定销上。
  4. 将 LH 前制动钳放置在 LH 前转向节上,然后安装将制动钳固定到转向节的新螺栓。
    94 Nm (69.3 lbs-ft)
  5. 安装将 LH 前制动软管支架固定到 LH 前转向节的螺栓。
    5 Nm (3.7 lbs-ft)
  6. 安装左侧前车轮。请参阅轮毂总成(拆卸和安装)
  7. 重复第 2 步至第 6 步,以便安装 RH 前制动片。
  8. 降下车辆。
  9. 将制动踏板踩下 3-5 次,使制动片与制动盘接触,直至感受到制动踏板稳定有力。
  10. 进行车辆道路测试,期间在防抱死制动系统启用的情况下多次停车,确保制动踏板触感及性能正常。

扭矩规格

表 1. 扭矩规格制动片套件 - 前(运动版制动器)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前制动钳固定到左前转向节的螺栓
94 Nm (69.3 lbs-ft)
  • 外梅花套筒 E18
  • 无绳棘轮/冲击钻
更换
将左前制动软管支架固定到左前转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用
