SIM 卡 - 车载电脑 (eCall)(拆卸和更换)

校正代码 21152202 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 拆下副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)

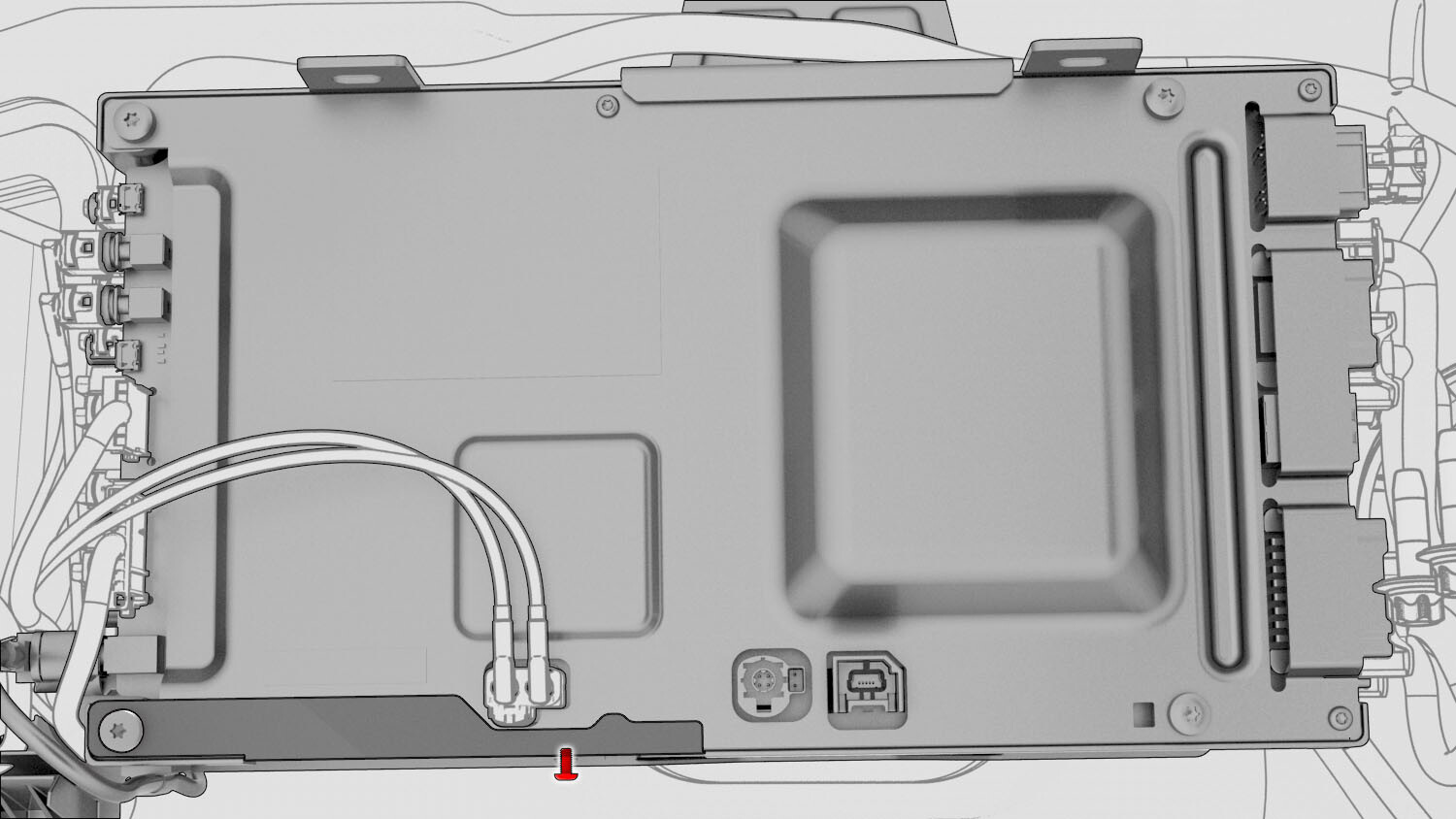

  3. 将固定车载电脑至支架的 LH 下部螺钉拧松两圈。

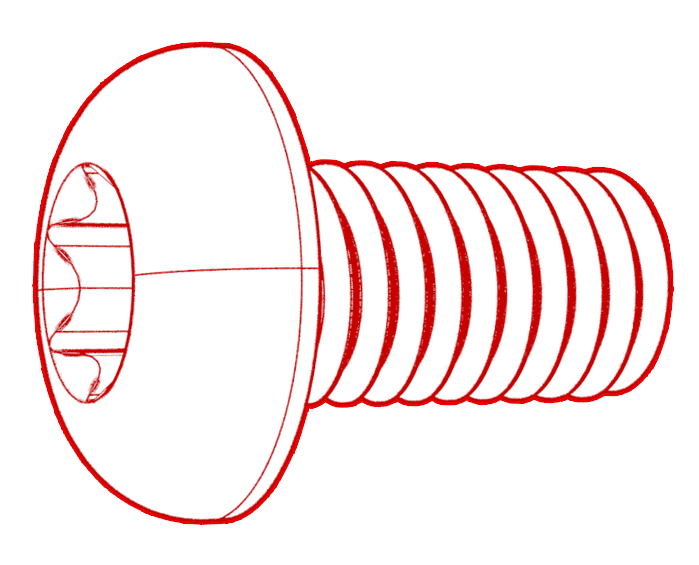

  4. 拆下并弃用将 EMI 护板固定到车载电脑底部的螺钉。

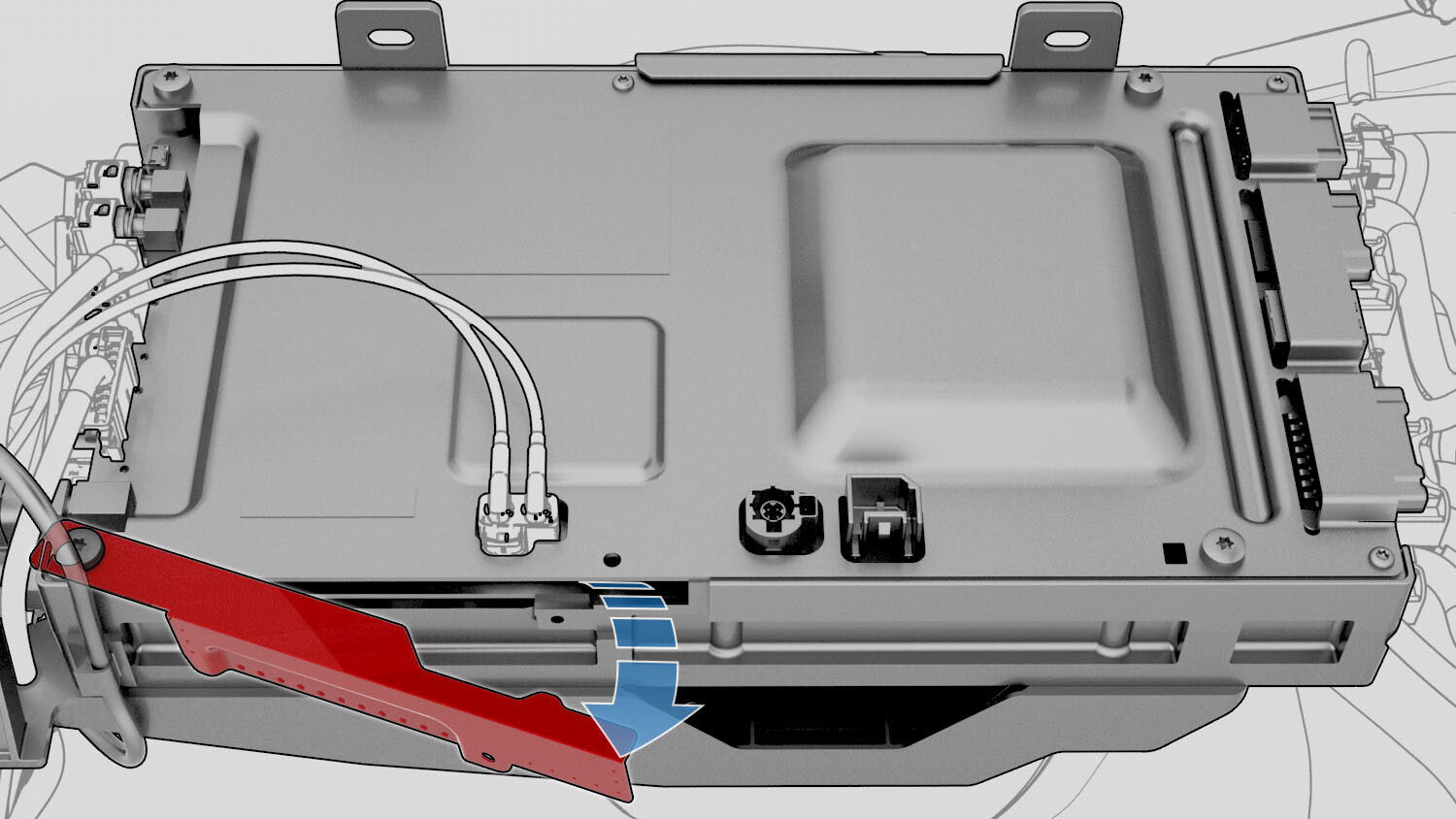

  5. 降下 EMI 护板。

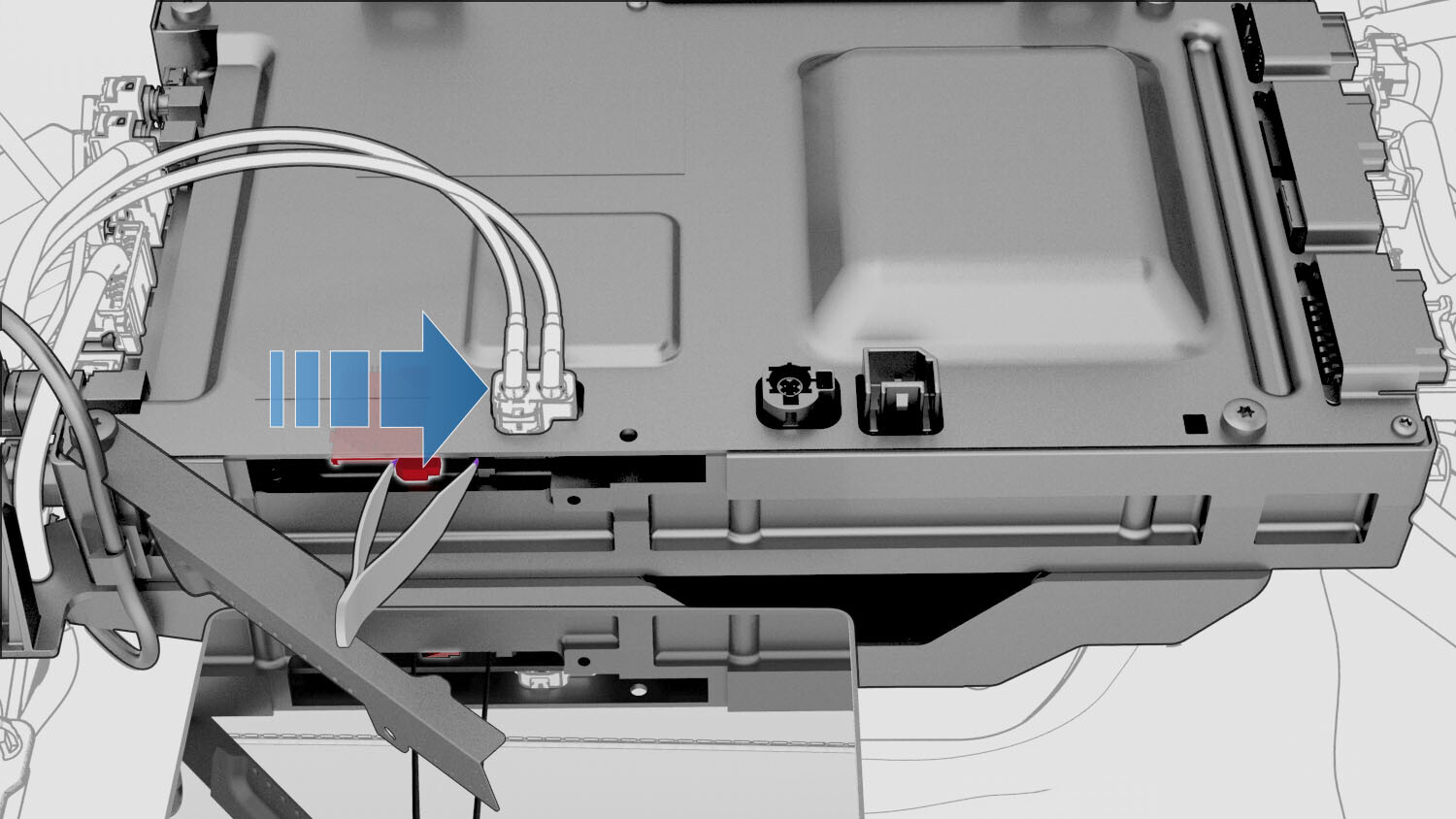

  6. 使用镜子和镊子将锁键移至右侧,然后将 SIM 卡与车载电脑中的卡槽分离。

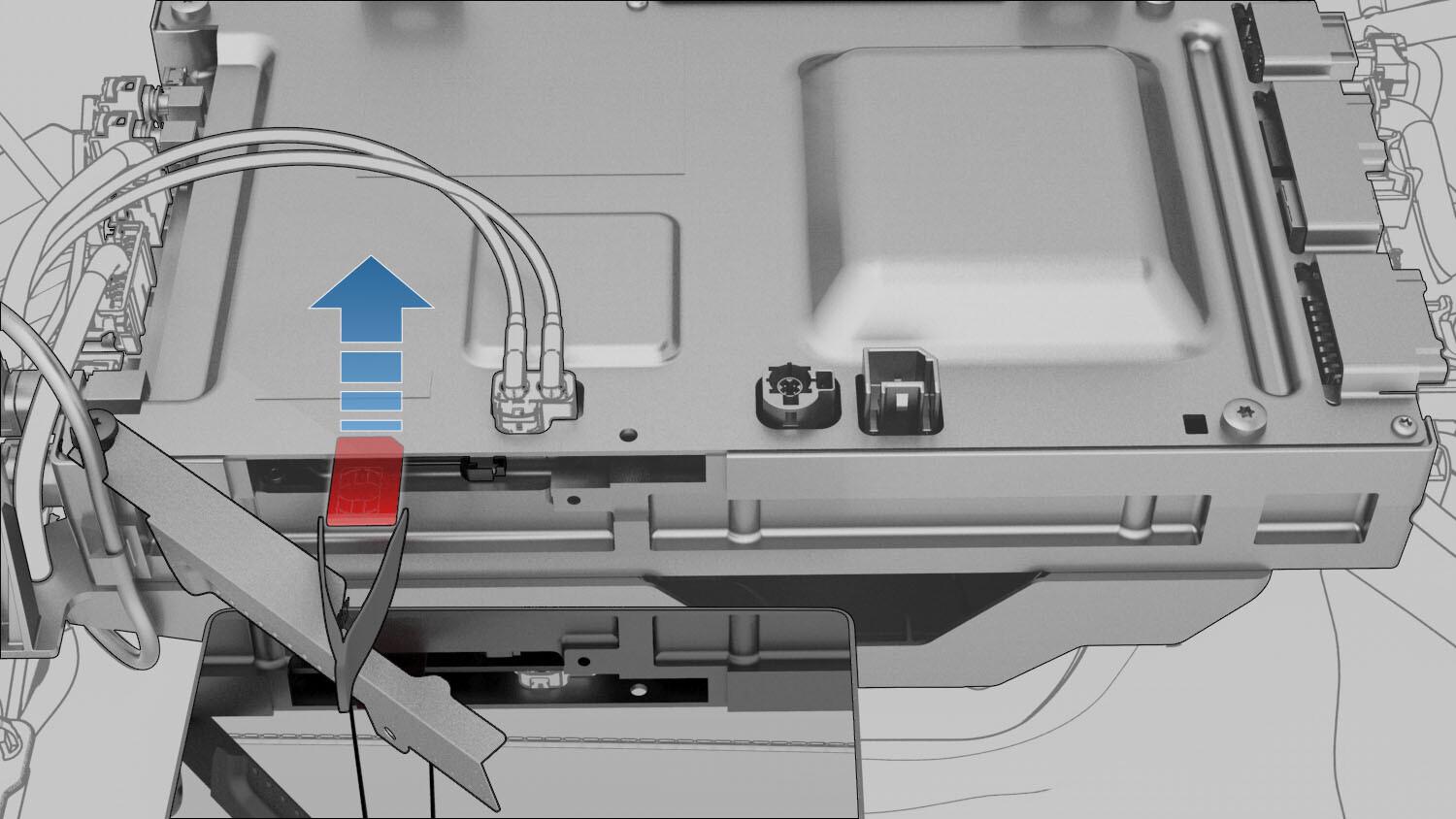

  7. 使用镊子从车载电脑中取出 SIM 卡。
  8. 沿着镀金垫的中间将 SIM 卡切成两半,然后将每块再切成两半,共切成四块,从而销毁 SIM 卡。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为了保护用户数据,必须销毁 SIM 卡。

安装

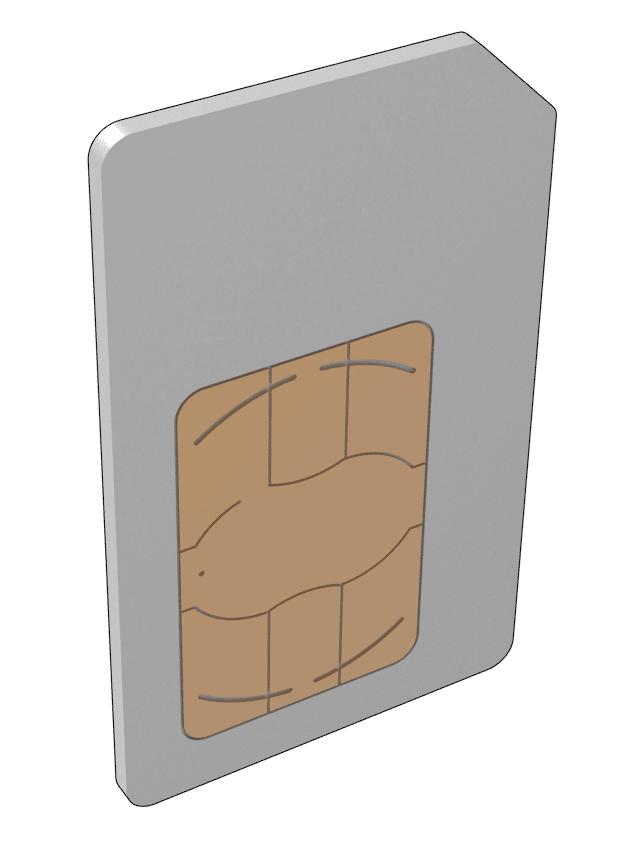

  1. 将新 SIM 卡安装到车载电脑卡槽中,切口朝上,镀金垫背对隔板。
    Informational PurposesAn informational icon, calling your attention
    如果要安装非 Tesla SIM 卡,请参阅 Toolbox 文章 10088 了解更多要求。此外,客户还必须填写 SC-15-21-001 表格。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保 SIM 卡进入卡槽,然后再松开 SIM 卡柄。

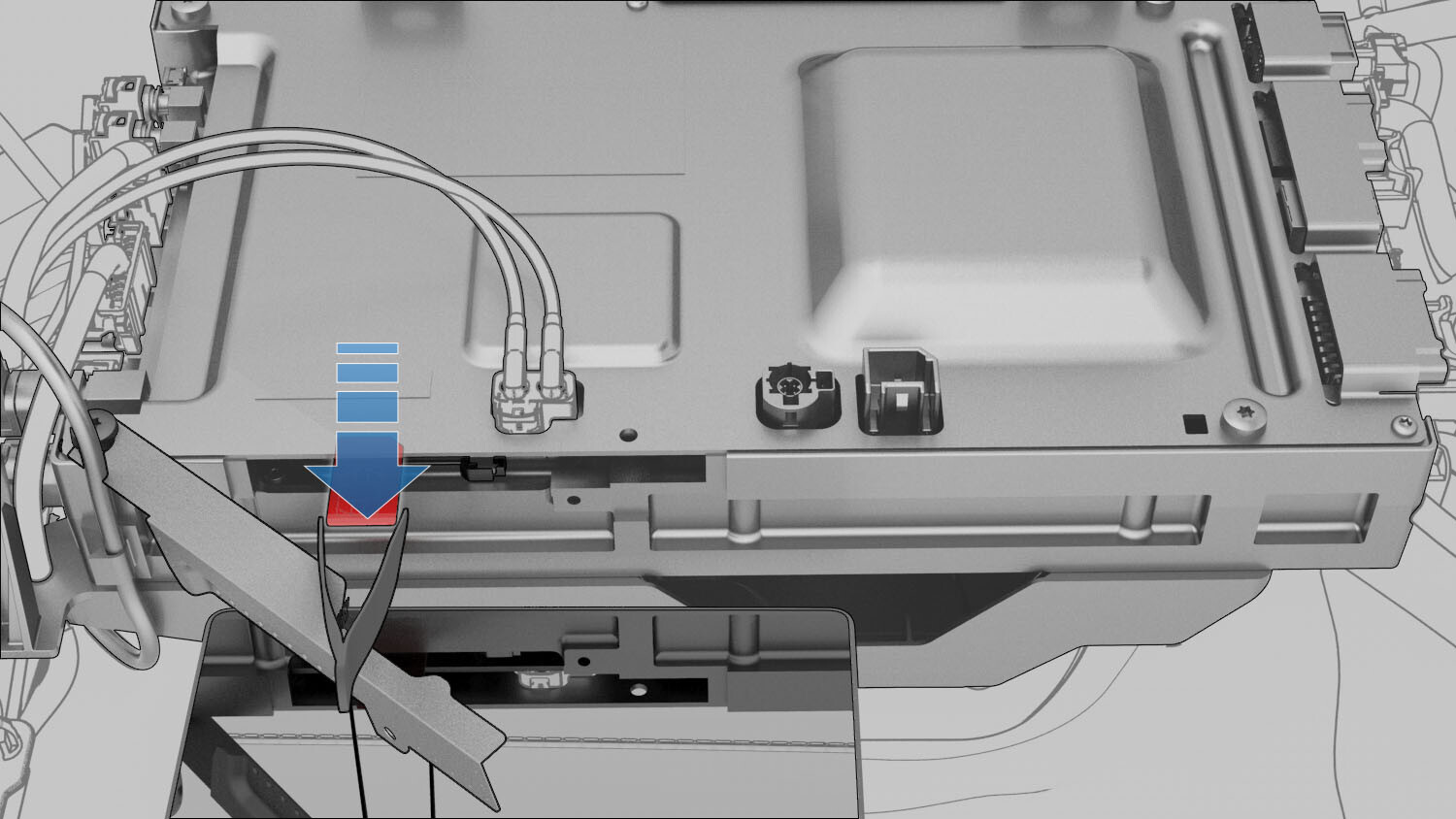

  2. 小心地将 SIM 卡完全压入卡槽,使锁键接合。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果使用较细的工具压入 SIM 卡,请使用如图所示的工具。
  3. 升起 EMI 护板。
  4. 安装一个新螺钉以将 EMI 护板固定到车载电脑底部。
    1 Nm (.7 lbs-ft)
  5. 拧紧将车载电脑固定到支架的 LH 下部螺钉。
    3.5 Nm (2.6 lbs-ft)
  6. 安装副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  7. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
