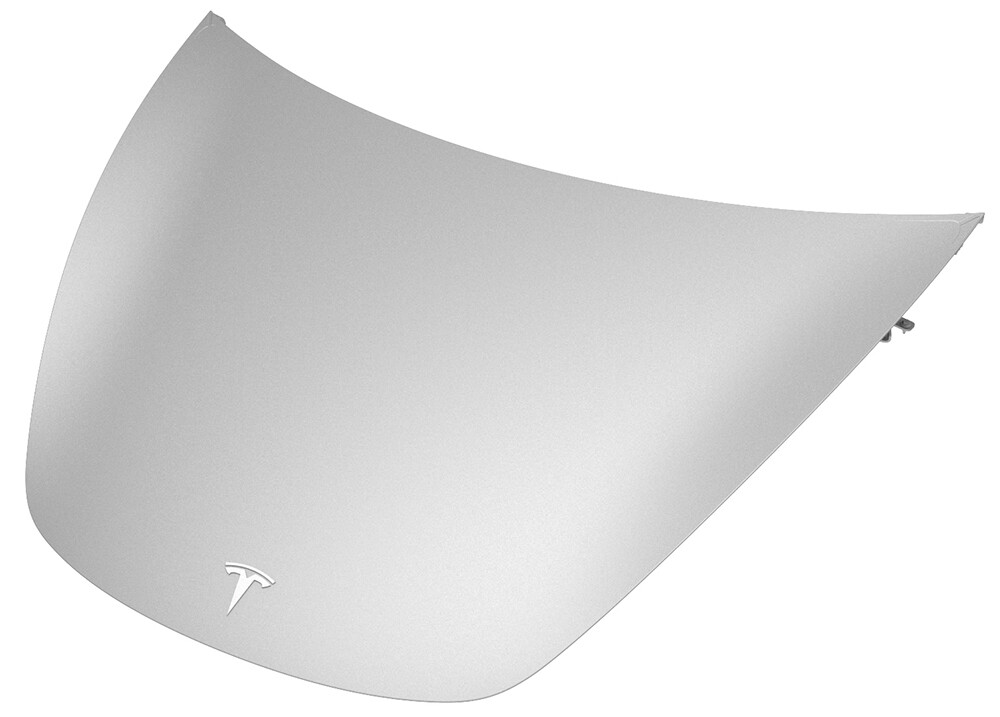

前备箱盖(拆卸和安装)

校正代码 10100301 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前备箱盖 LH 和 RH 气压支撑杆。请参阅气动支撑杆 - 前备箱盖 - LH(拆卸和更换)
  2. 使用胶带在前备箱盖上标记前备箱盖 LH 和 RH 铰链的支座位置。
  3. 在助手的帮助下,拆下将前备箱盖总成固定到前备箱盖 LH 和 RH 铰链的螺母。
  4. 在助手的帮助下,从车上拆下前备箱盖总成,然后将其放置在有垫板的平面上。

安装

提示: 有关如何对齐前备箱盖的说明,请参阅前备箱盖对齐
  1. 在助手的帮助下,将前备箱盖总成安装到车辆上,然后将胶带标记与前备箱盖铰链对齐。
  2. 安装将前备箱盖总成固定到前备箱盖 LH 和 RH 铰链的螺母,但此时切勿拧紧螺母。
  3. 使用撑杆将前备箱盖总成固定在开启的位置。
  4. 安装夹子,将前备箱盖 LH 和 RH 气压支撑杆固定到前备箱盖总成。
  5. 按需对前备箱盖总成执行间隙和平整度调节作业。
  6. 拧紧将前备箱盖总成固定到前备箱盖 LH 和 RH 铰链的螺母,然后揭下用于标记前备箱盖铰链支座位置的胶带。
    15 Nm (11.1 lbs-ft)
