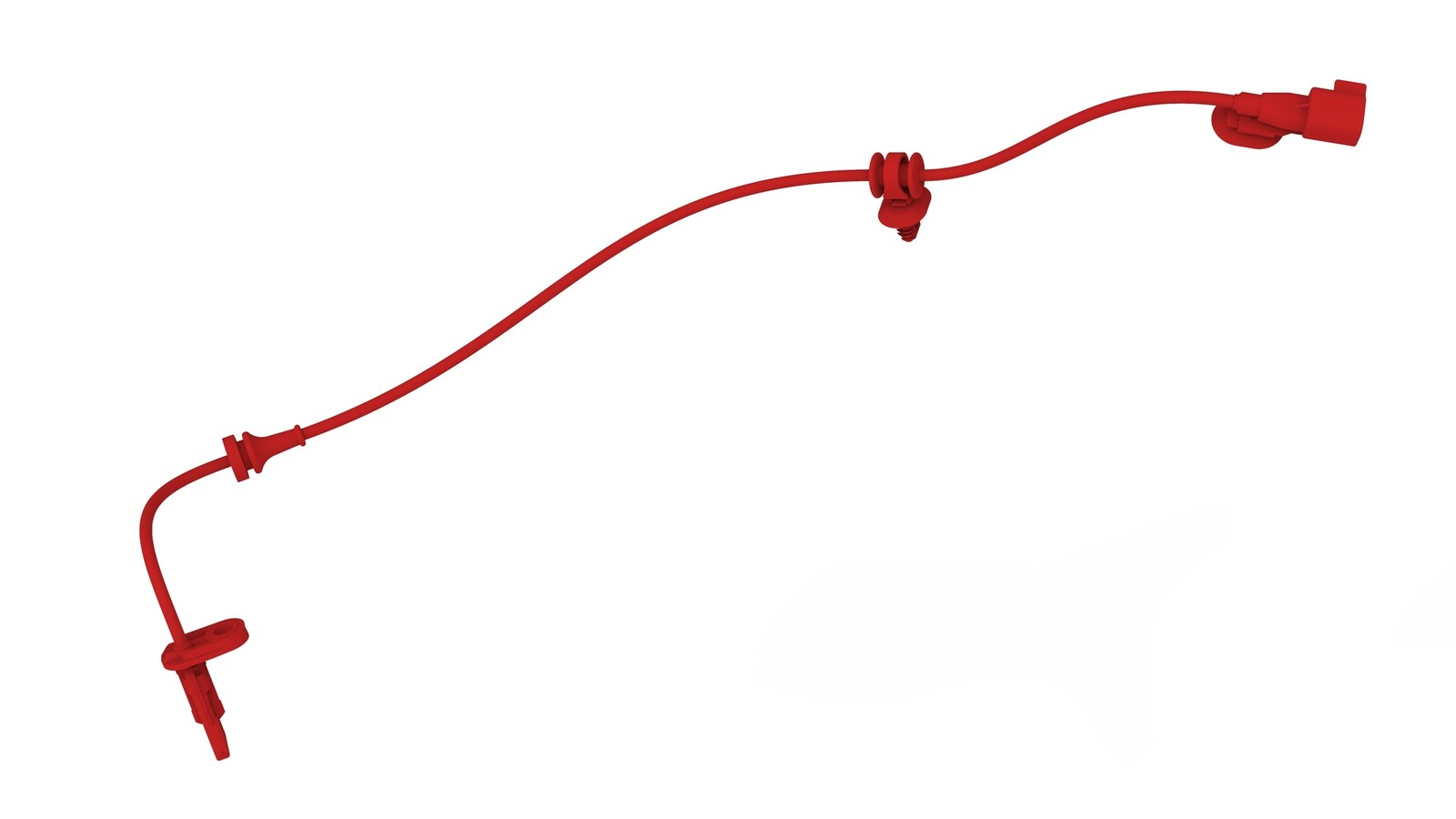

传感器 - 轮毂转速 - 防抱死制动系统 - 后 - 左侧（拆卸和更换）
校正代码
33100702 0.24
NOTE: Unless otherwise explicitly
stated in the procedure, the correction code and its associated FRT reflect all of the
work required to perform this procedure, including the linked procedures. Do not stack correction codes unless
explicitly told to do so.
NOTE: See Flat Rate
Times to learn more about FRTs and how they are created.
NOTE: See 人员保护 to make sure wearing proper PPE when
performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working
practices.
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| Bolt that attaches the ABS wheel speed sensor to the knuckle |
 5 Nm (3.7 lbs-ft) |
|
重复使用 |
拆卸
- 拆下左后轮毂。请参阅轮毂（拆卸和安装）。
-
拆下将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
提示推荐使用以下工具
- 10 毫米深套筒
-
松开卡子，然后拆下将左后防抱死制动系统轮毂转速传感器电缆固定到后转向节和支架的索环。
-
松开将后防抱死制动系统轮毂转速传感器连接器固定到副车架的卡子，然后断开副车架线束与该连接器的连接。
提示使用机械拾取工具将连接器固定，然后用螺丝刀松开连接器卡子。
安装
-
将副车架线束连接到后防抱死制动系统轮毂转速传感器连接器上，然后紧固将连接器固定到副车架的卡子。
-
紧固卡子，然后安装将左后防抱死制动系统轮毂转速传感器电缆固定到左后转向节和支架的索环。
警告对卡子和索环进行推拉测试，以确保它们牢固地固定到转向节和支架上。
-
将左后防抱死制动系统轮毂转速传感器安装到转向节，然后安装将传感器固定到转向节的螺栓。5 Nm (3.7 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
- 安装左后轮毂。请参阅轮毂（拆卸和安装）。
- Perform a test drive that includes a minimum speed of 25mph in straight line for at least five seconds to allow the ESP internal system checks to complete. The ESP faults will clear if the vehicle is repaired correctly. If faults are persistent after the test drive, continue troubleshooting the repair.
