冷却器和 EXV 总成（非加热泵）（拆卸和更换）

校正代码 18206202 1.74 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  2. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  3. 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
    注
    继续此程序的同时回收制冷剂。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 断开冷却液温度传感器连接器上的电气线束。
  6. 松开将电气线束固定到冷却器与 EXV 总成软管的夹子，然后从该软管上拆下电气线束。
  7. 松开将电池通风软管固定到冷却器与 EXV 总成软管的夹子，然后从冷却器与 EXV 总成软管上拆下电池通风软管。
  8. 在冷却器与 EXV 总成下方放置冷却液收集装置，在冷却器与 EXV 总成软管接头下方放置吸收性材料。
  9. 松开夹子并断开冷却液软管与冷却器和 EXV 总成的连接。
  10. 立即用塞子塞住冷却器与 EXV 总成的内外接头和软管，以防止冷却液进一步流失。
  11. 断开电气线束与冷却器和 EXV 总成连接器的连接。
  12. 断开电气线束与低压传感器连接器的连接。
  13. 拆下将吸入/液体管支架固定到减震塔支架的螺栓，然后将二者分离。
  14. 注
    继续此程序前，确保制冷剂已完全回收。
  15. 松开将吸入/液体管固定到冷却器与 EXV 总成的夹子，然后从冷却器与 EXV 总成上拆下该管路。
  16. 拆下并弃用吸入/液体管接头上的 O 型环。

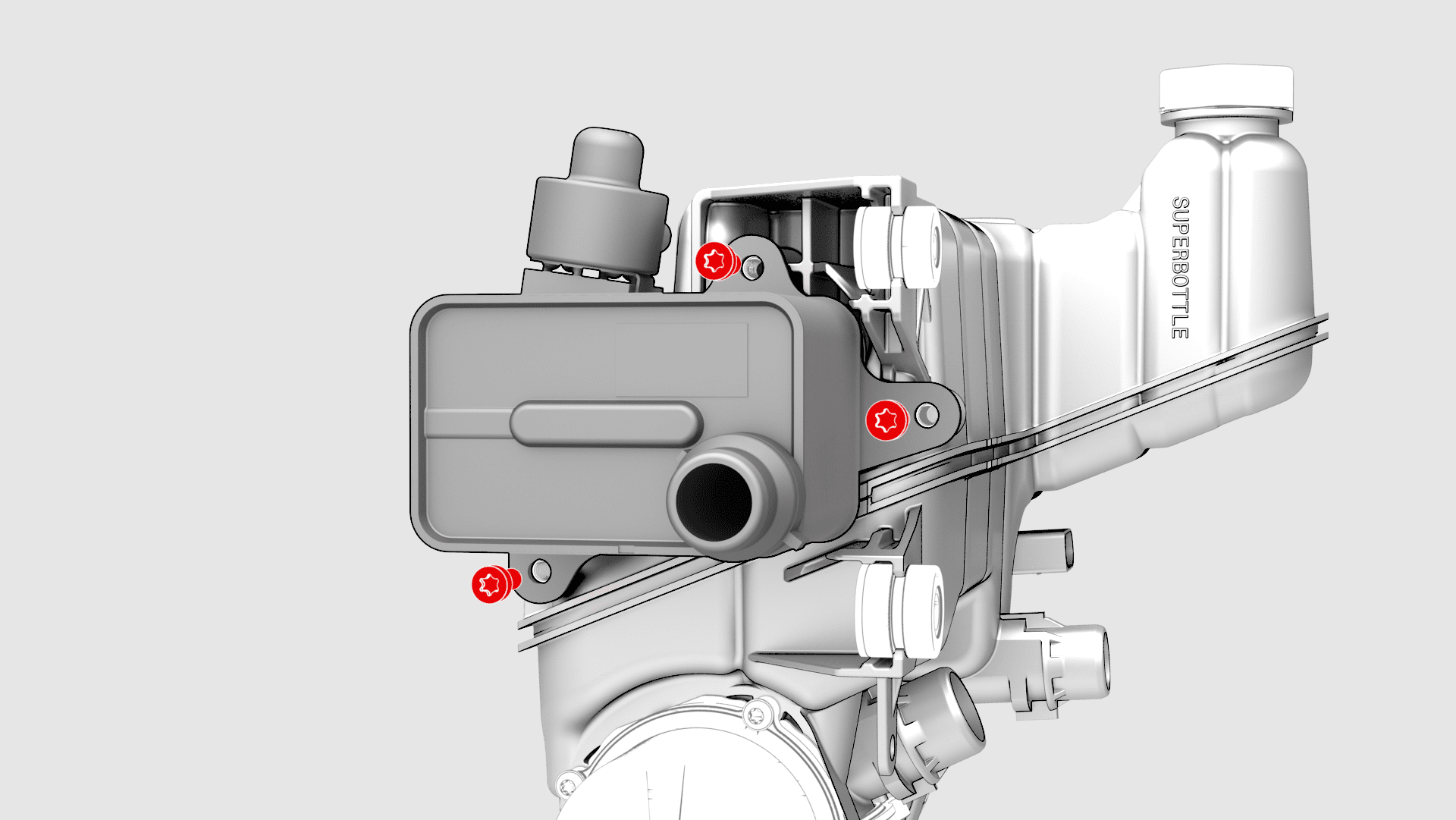

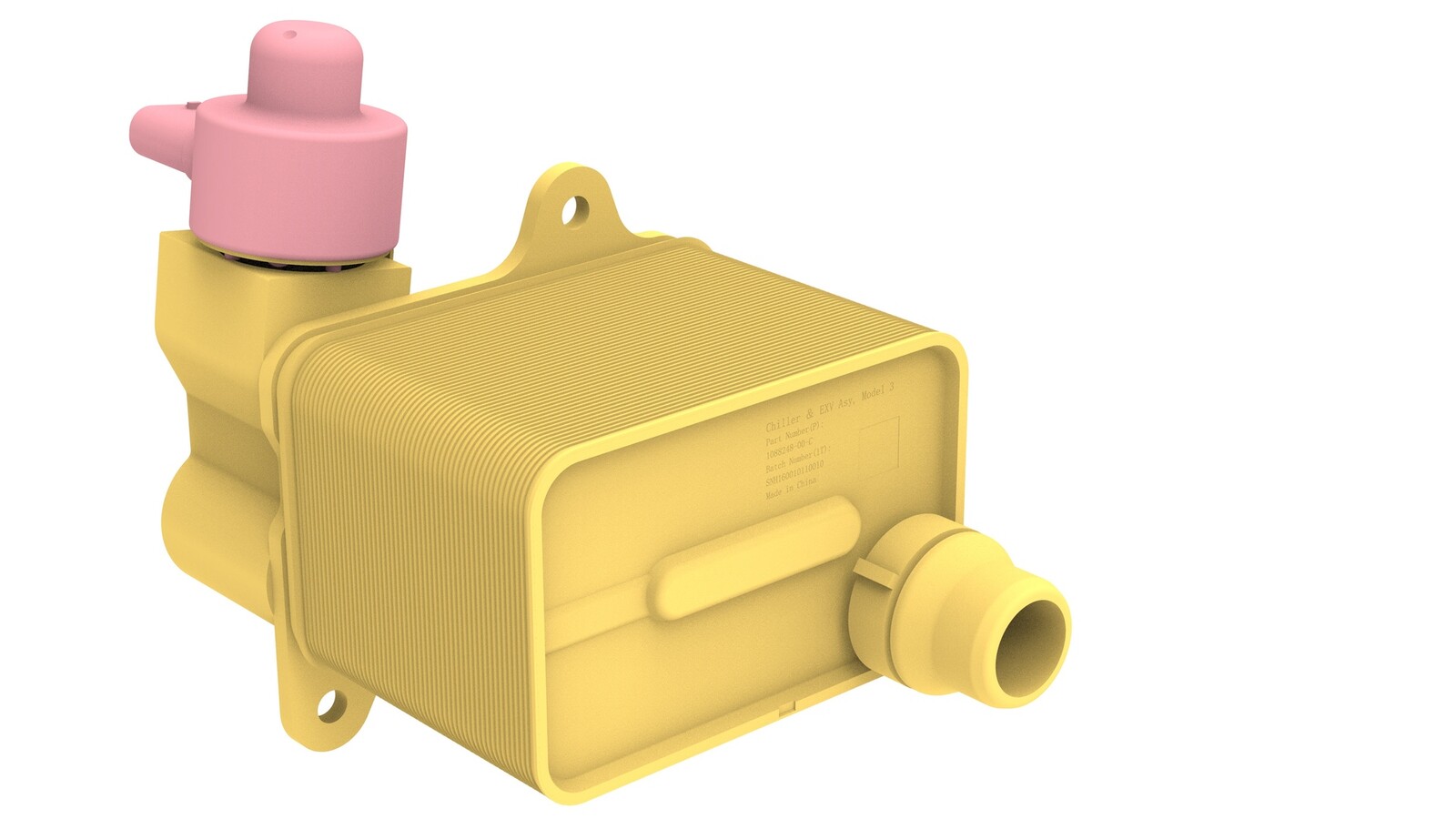

  17. 拆下将冷却器与 EXV 总成固定到超级瓶的螺栓 (x3)，然后从超级瓶上拆下冷却器与 EXV 总成。

安装

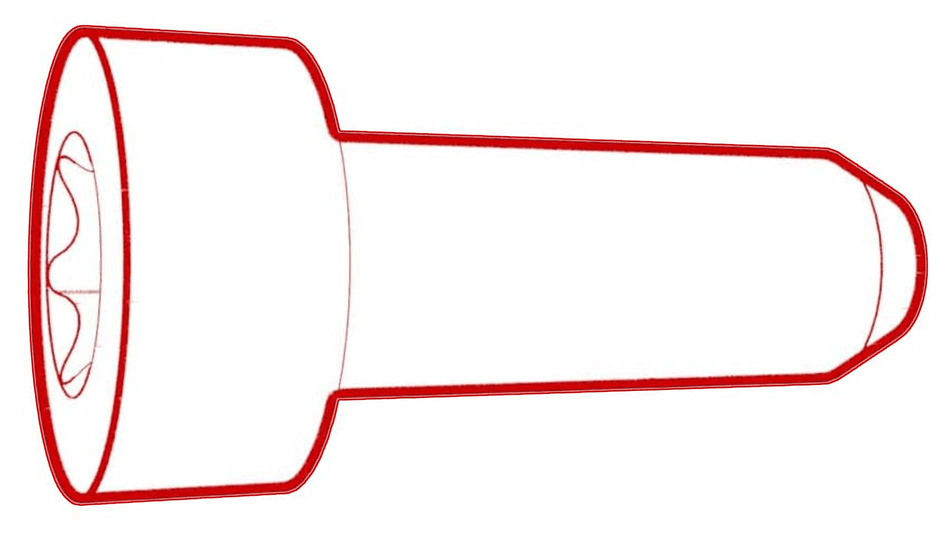

  1. 将冷却器与 EXV 总成安装到超级瓶上，然后拆下将冷却器与 EXV 总成固定到超级瓶的螺栓 (x3)。
    15 Nm (11.1 lbs-ft)
  2. 向吸入/液体管接头上安装新 O 型环，将吸入/液体管接头安装到冷却器与 EXV 总成中，然后安装将吸入/液体管固定到冷却器与 EXV 总成的螺栓。
    22 Nm (16.2 lbs-ft)
  3. 安装完总成后，再充注制冷剂。请参阅空调制冷剂（回收和重新加注）。
    注
    再充注制冷剂的同时安装拆下的组件。
  4. 将吸入/液体管支架安装到减震塔支架上，然后安装将吸入/液体管支架固定到减震塔支架的螺栓。
    5.5 Nm (4.1 lbs-ft)
  5. 将电气线束连接到低压传感器连接器。
  6. 将电气线束连接到冷却器与 EXV 总成连接器。
  7. 拔下冷却器与 EXV 总成内外接头和冷却液软管上的塞子，将冷却液软管安装到冷却器上，然后紧固将该软管固定到冷却器的夹子。
  8. 取走冷却器与 EXV 总成软管接头下方的吸收性材料。
  9. 将电池通风软管安装到冷却器与 EXV 总成软管上，然后紧固将电池通风软管固定到冷却器与 EXV 总成软管的夹子。
  10. 将电气线束安装到冷却器与 EXV 总成软管上，然后紧固将电气线束固定到该软管的夹子。
  11. 将电气线束与冷却液温度传感器连接器相连。
  12. 取走车辆下方的冷却液排放容器。
  13. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  14. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
    注
    请勿在此时安装后挡板。
  15. 彻底完成空调制冷剂再充注后，验证空调系统的工作状况。
  16. 将冷却液再充注至适当液位。请参阅冷却系统（部分再加注和排放）
  17. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
