软管 - 入口 - 散热器（带加热泵款）（拆卸和更换）

校正代码 18302612 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆下前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  6. 完全降下车辆。
  7. 在车辆前部下方放置一个液体收集器。

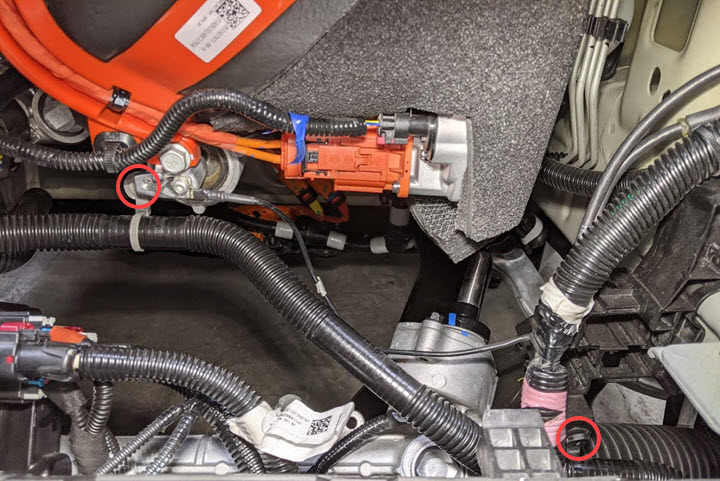

  8. 松开将散热器入口软管固定到车辆的夹子。

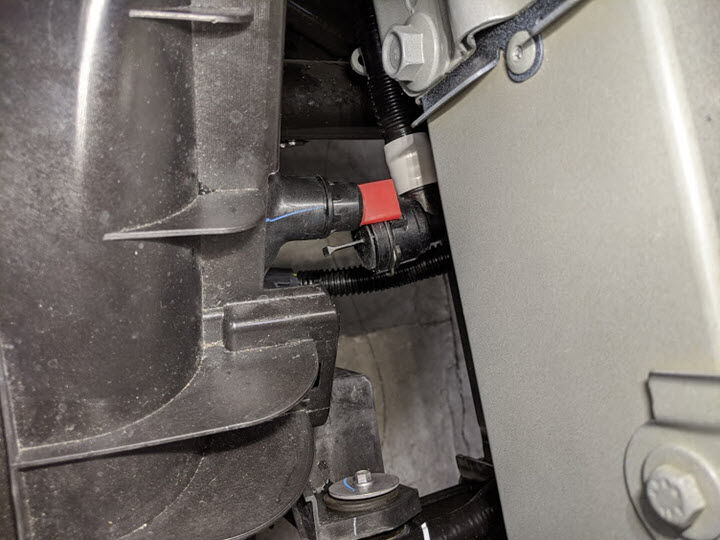

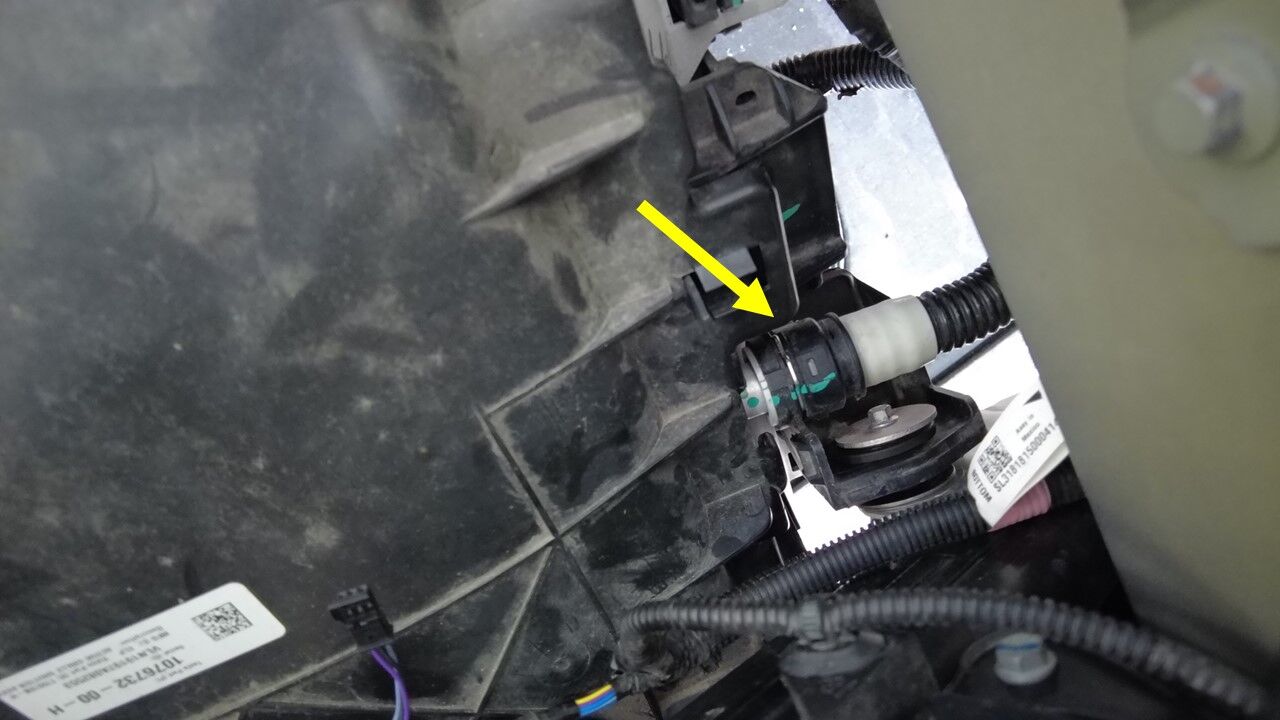

  9. 松开将冷却液软管固定到散热器入口的弹簧夹，将软管从散热器上拆下，然后堵住内外螺纹接头。

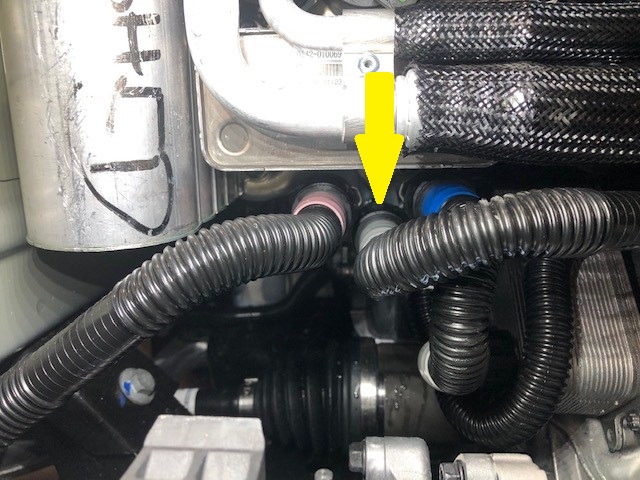

  10. 松开将散热器入口软管固定到超级歧管的弹簧夹，然后将软管从超级歧管上拆下。

安装

  1. 将散热器入口软管安装到超级歧管上，然后安装弹簧夹。
    注
    Perform a push-pull-push test to make sure the hose is fully seated. Do not wiggle the hose at the connection.
  2. 将散热器入口软管安装到散热器上，然后安装弹簧夹。
    注
    Perform a push-pull-push test to make sure the hose is fully seated. Do not wiggle the hose at the connection.
  3. 安装将散热器入口软管固定到车辆的卡子。
  4. 取走车辆下方的液体收集器。
  5. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  6. 拆下冷却液罐盖，然后加注冷却液至适当液位。
    注
    确保液位加注至 Max 线处。
  7. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  8. 将装有 Toolbox 3.0 的笔记本电脑连接到车辆。
  9. 点击 Actions/Autodiag 选项卡，然后搜索“Purge”。
  10. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)    ，再点击Run，然后等待例行程序完成。
    注
    确保车辆未处于行驶状态。尽管出现停止消息，但计划仍在运行。冷却液泵将发出声音。测试持续约 10 分钟。 Coolant pump speeds can be monitored in Service Mode + (see 维护模式增强版), in the CAN Viewer submenu. 怠速 = ~1500 RPM。测试速度将在 3500-6500 RPM 之间变化，并在串联和并联之间促动阀门。将车辆转入行驶状态可停止此例行程序。如果速度徘徊在 7000 RPM，则说明泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。完成后，点击窗口右上角的“X”关闭
  11. 将笔记本电脑从车辆上取出。
  12. 检查冷却液液位，按要求加注
    注
    确保液位位于“Max”液位。
  13. 安装冷却液罐罐盖。
  14. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  15. 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
