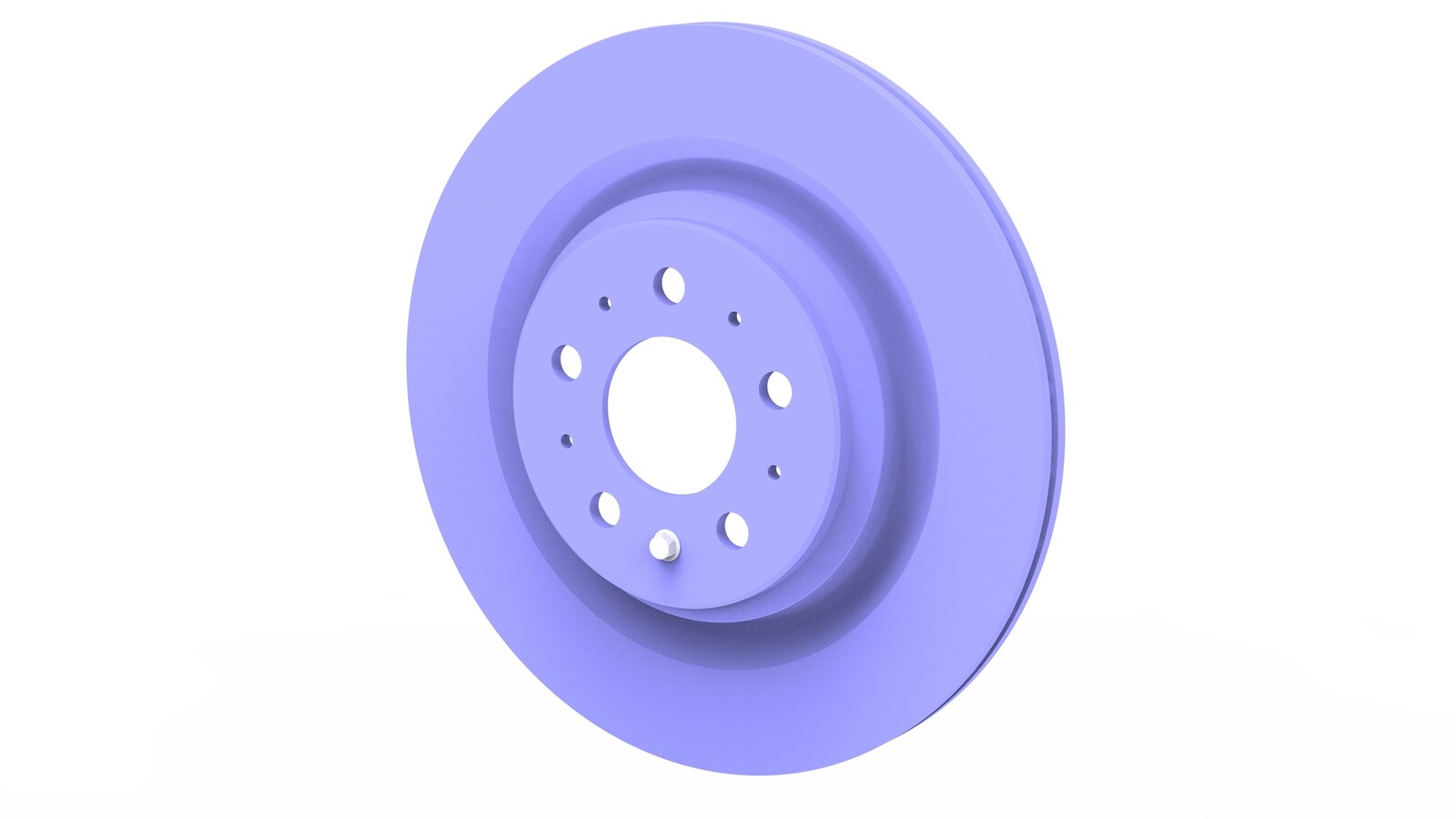

制动盘 - 后 - 左侧（拆卸和更换）

校正代码 33010202 0.30 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-02-19: 添加了一个警告。
  • 2025-05-08: 将制动片磨合步骤更新为在更换制动盘后执行。
  • 2024 年 5 月 28 日：更新了参考和注意事项。
  • 2023 年 11 月 22 日：添加了有关更换单个制动盘的额外信息。
  • 2023 年 10 月 3 日：更新了最新 GSD 验证程序：将制动片抛光/试驾作为一项单独的工项，活动校正代码为 00040100。
设备：
  • 1134786-00-A 制动钳扩张器工具，Model 3
警告
During installation of the brake caliper, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
注
有关详细的制动规格，请参阅制动器。
注
如果需要更换单个制动盘（由于损坏），则必须测量相应车轴制动盘的偏转值和厚度。请参阅制动盘 - 后 - 左侧（测量偏转值）。

扭矩规格

表 1. Torque Specifications: Brake Rotors - Rear - LH
描述 扭矩值 推荐工具 重复使用/更换 备注
LH rear caliper to the LH rear knuckle
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
 更换
Brake rotor to the hub
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 升起车辆并拆下左侧后车轮。请参阅轮毂（拆卸和安装）。
  2. Place the vehicle into EPB Service Mode. See 驻车制动 - 钳 - 后 - 左侧（释放）.
  3. 拆下并弃用将左后制动钳固定到左后转向节的螺栓，将制动钳从转向节上拆下，然后将制动钳挂在 S 型钩上。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
  4. 使用制动钳扩张器工具将制动钳活塞推至完全打开位置。
    注
    这样可以为安装新的制动片留出更多空隙。
  5. 拆下将制动盘固定到轮毂轴承的螺栓，然后将制动盘从轮毂轴承上拆下。
    5 Nm (3.7 lbs-ft)
    注
    早期生产的车辆可能没有配备将制动盘固定到轮毂的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

安装

安装程序与拆卸程序相反，以下各项除外：

  1. Replace all patchbolts.
    警告
    During installation of the brake caliper, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
  2. 将车辆换入驻车挡，退出电子驻车制动 (EPB) 维护模式并启用驻车制动器。
  3. 至少将制动踏板踩下 5 次，以便制动片与制动盘接触。
    警告
    请务必在驾车前检查制动片是否正确就位。
  4. Burnish the brakes. See 制动片 - 磨合.
    注
    During vehicle driving, make sure that proper brake pedal feel and performance is achieved.
    注
    Add the correction code for brake pad burnishing 33013000 as a separate correction within the same activity to the Service Visit.
