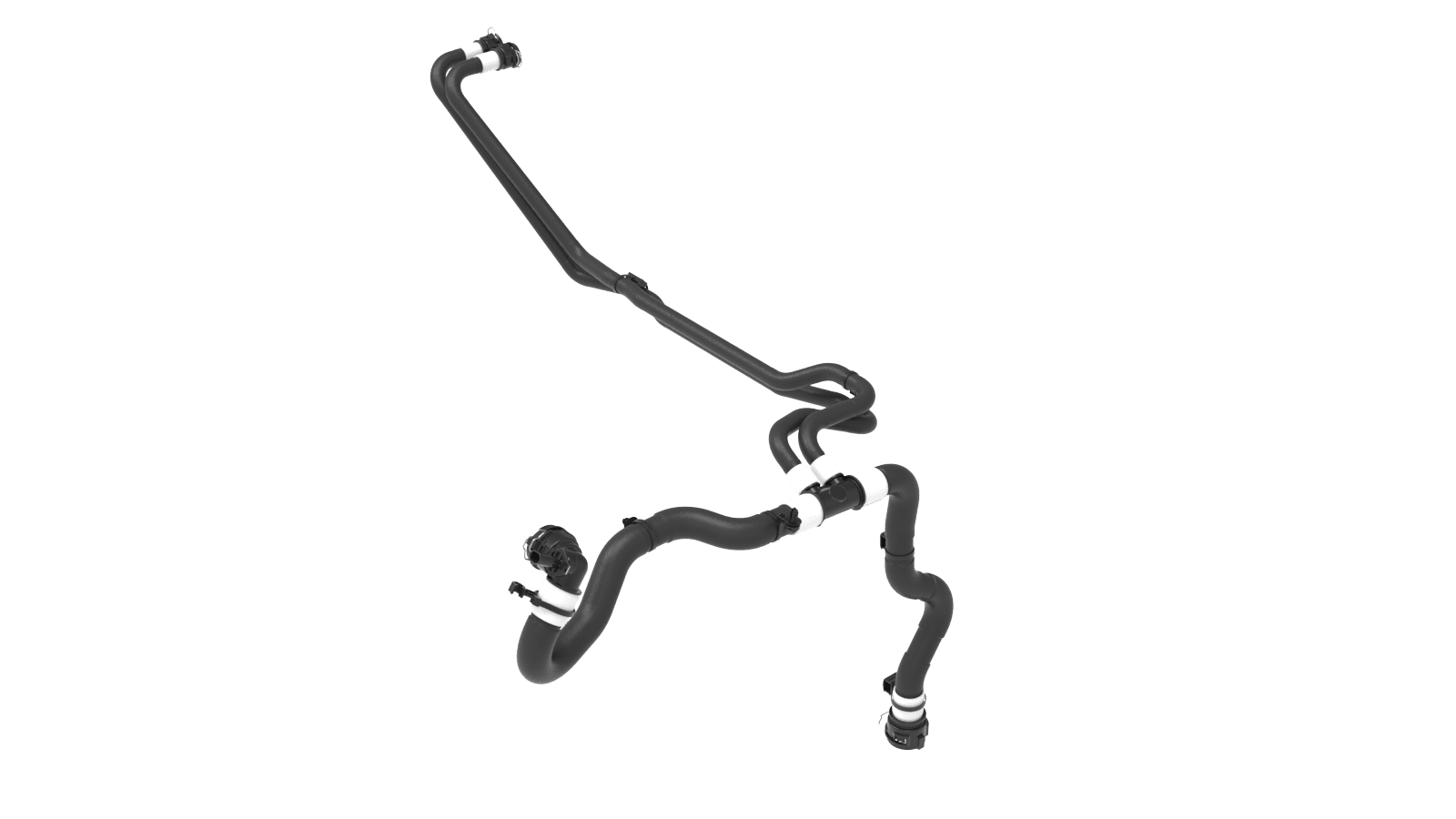

软管 - 冷却器至车载电脑和高压电池供给歧管（双电机）（拆卸和更换）

校正代码 18301202 3.00 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1119171-00-A 车载电脑冷却液端口堵头
  • 1135762-00-A 冷却软管维修堵头套件，Model 3

拆卸

  1. 拆下前副车架总成。请参阅 副车架总成 - 前（双电机）（拆卸和更换）。
  2. 断开冷却器与 EXV 总成软管冷却液温度传感器连接器上的电气线束。
  3. 松开将 12V 电池通风软管固定到冷却器至车载电脑和高压电池供给歧管软管的卡子。
  4. 松开将电气线束固定到冷却器至车载电脑和高压电池供给歧管软管的夹子。
  5. 在冷却器下方放置一块吸水毛巾。
  6. 松开将软管连接到冷却器与 EXV 总成的夹子，然后从冷却器上断开软管。
  7. 堵住冷却器的冷却液出口。
  8. 如图所示，在车载电脑冷却液接口下方放置一块吸水毛巾。
  9. 松开将左侧车载电脑冷却液软管连接到车载电脑冷却液端口的夹子，然后断开该软管。
  10. 松开将右侧车载电脑冷却液软管连接到车载电脑冷却液端口的卡子，然后断开软管。
  11. 堵住车载电脑冷却液端口。
  12. 完全升起车辆，然后在高压电池左侧前侧下方放置一个冷却液排放容器。
  13. 松开将冷却器至车载电脑和高压电池电源歧管软管固定到车辆的夹子。
  14. 松开将冷却器至车载电脑和高压电池电源歧管软管连接到高压电池电源歧管的夹子。
  15. 堵住高压电池供给歧管。
  16. 松开将冷却器至车载电脑和高压电池电源歧管软管固定到 12V 电池支架的夹子。
  17. 松开将冷却器至车载电脑和高压电池电源歧管软管固定到 12V 电池支架梁的夹子。
  18. 松开将冷却器至车载电脑和高压电池电源歧管软管固定到车辆的夹子。
  19. 从车上拆下冷却器至车载电脑和高压电池电源歧管软管。

安装

安装程序与拆卸程序相反。
