车载电脑 (Info-Ryzen)（拆卸和安装）

校正代码 21151011 1.50 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

2026-02-02: 添加了视频和图片，以展示电脑拆卸技巧。对相关步骤进行了重新排序，以便于拆卸。
2023 年 8 月 8 日：根据最新一次学习更新了程序。
2023 年 10 月 5 日：修复了备注中的错误。

警告

本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

拆卸

打开左侧前车门。
降下所有四个车窗。
启用“维护模式”。请参阅维护模式。
拆卸驾驶室上部进气槽总成。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
拆下新鲜空气进气总成。请参阅槽 - 新鲜空气进气（拆卸和更换）
打开 RH 前车门
后移右侧前座椅
断开低压电源请参阅12V/低压电源（断开和连接）。
拆卸手套箱、副驾位膝部气囊、副驾位脚部空间风管和副驾位仪表板气波管道。请参阅槽 - 气波 - RH（左侧驾驶）（拆卸和更换）。
松开将 RH 前主毡毯固定到脚部空间的夹子 (x3)。
从 RH 前主毡毯的 2 个夹子上松开电气线束，然后将毡毯向回折起。
拆下将 RH 毡毯定位器支架固定到脚部空间的螺母 (x2)，然后从车上拆下支架。
2.5 Nm (1.8 lbs-ft)

注
新款车辆可能会使用卡子，而不是螺母。

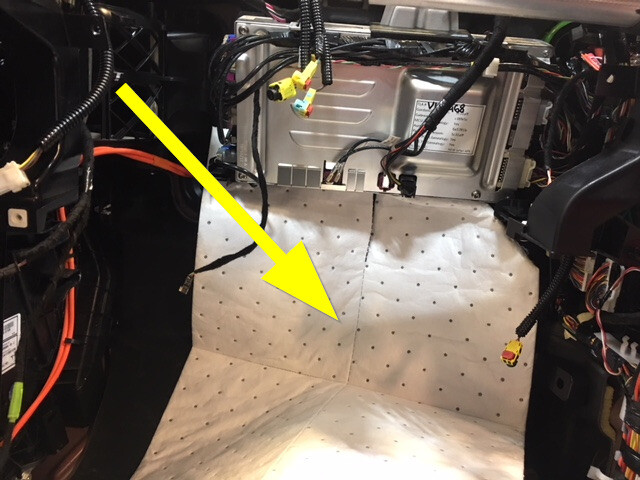

在车载电脑下方放置吸收性材料，以收集溢出的冷却液。
在车载电脑冷却液软管连接处下方放置吸收性材料，以收集溢出的冷却液。

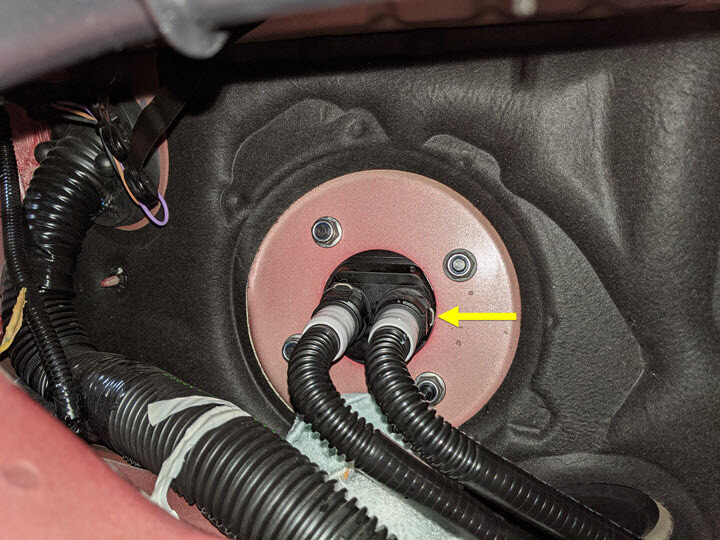

断开车载电脑支座的内侧冷却液软管

注
1 个弹簧夹；塞住软管
断开车载电脑支座的外侧冷却液软管，然后清除车载电脑中的冷却液

注
1 个弹簧夹；塞住软管

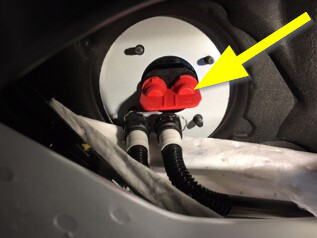

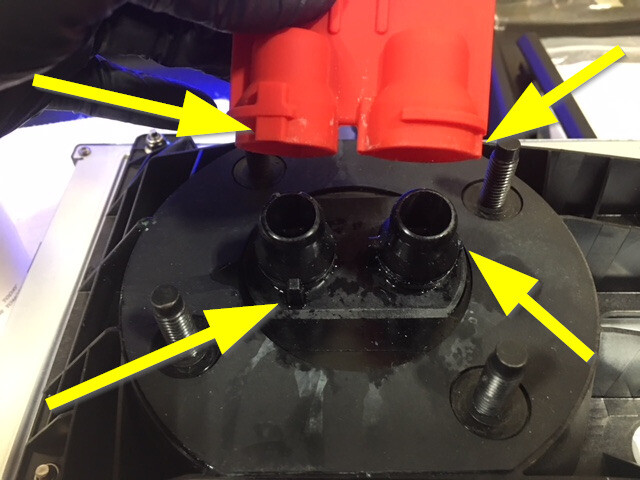

安装车载电脑冷却液塞。

注
1 个冷却液塞

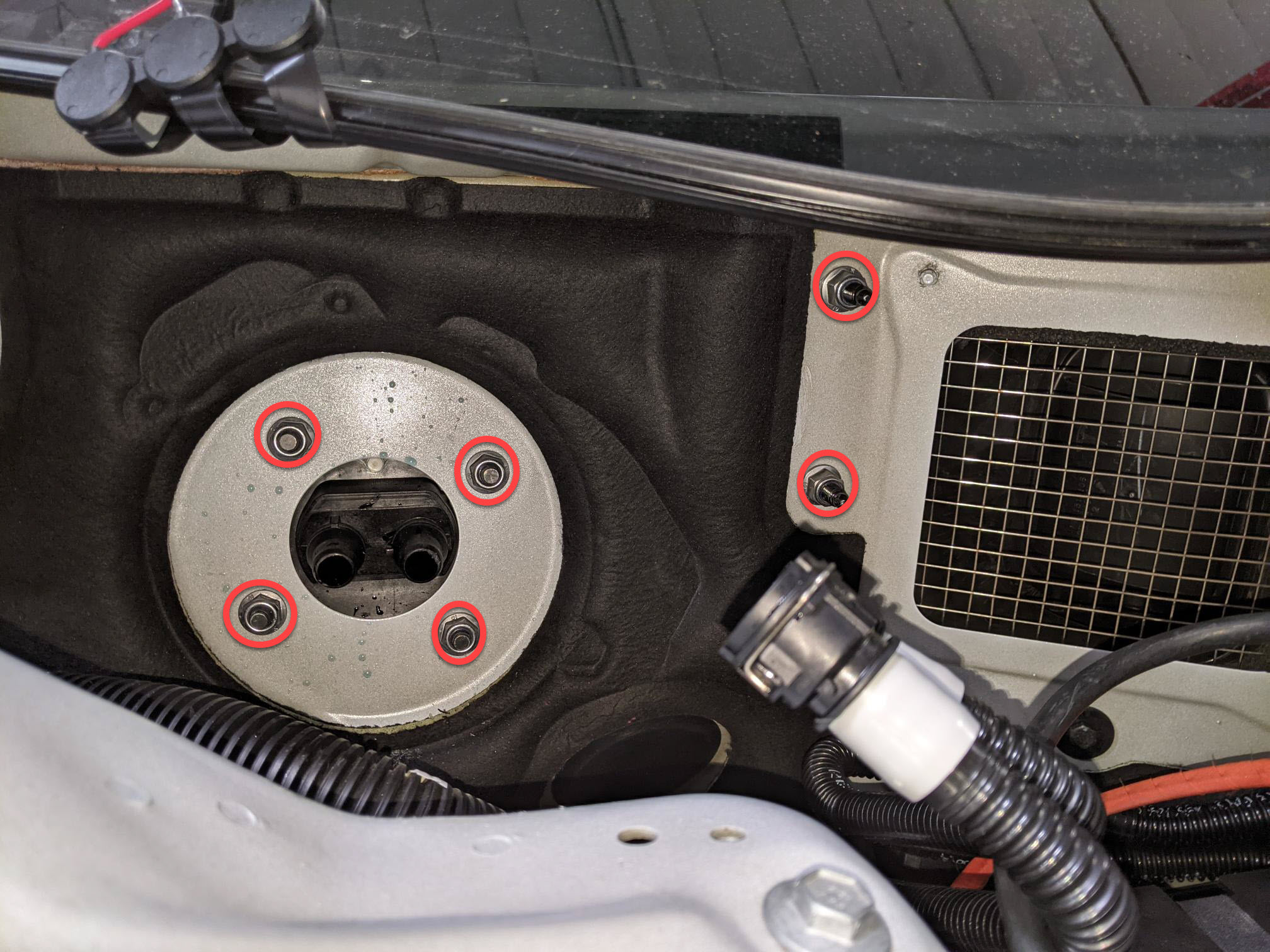

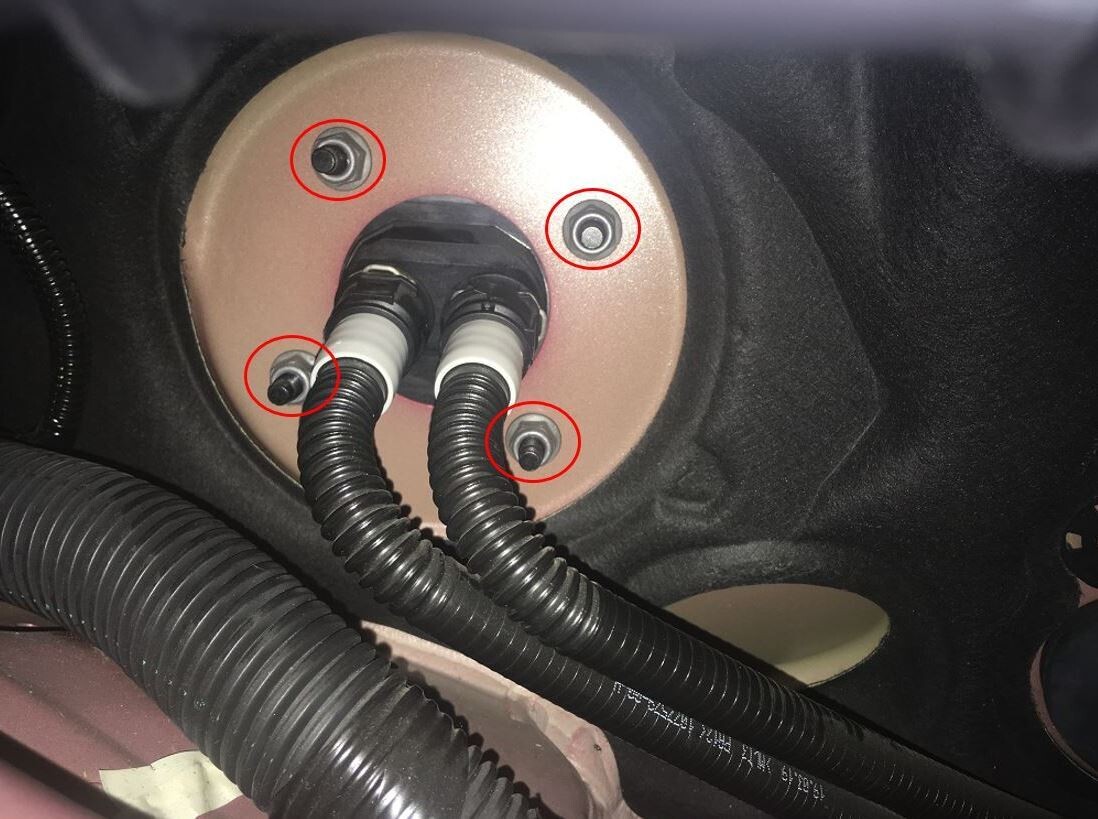

拆下将车载电脑固定到隔板的螺母。

注
4 个耐落螺母（新款车辆配备 6 个耐落螺母），13 毫米，7.1 Nm。如果需要，保留两个带螺纹的螺母以固定车载电脑。拆卸螺母后将其弃用

图 1. 旧款车载电脑安装风格，采用 4 个螺柱

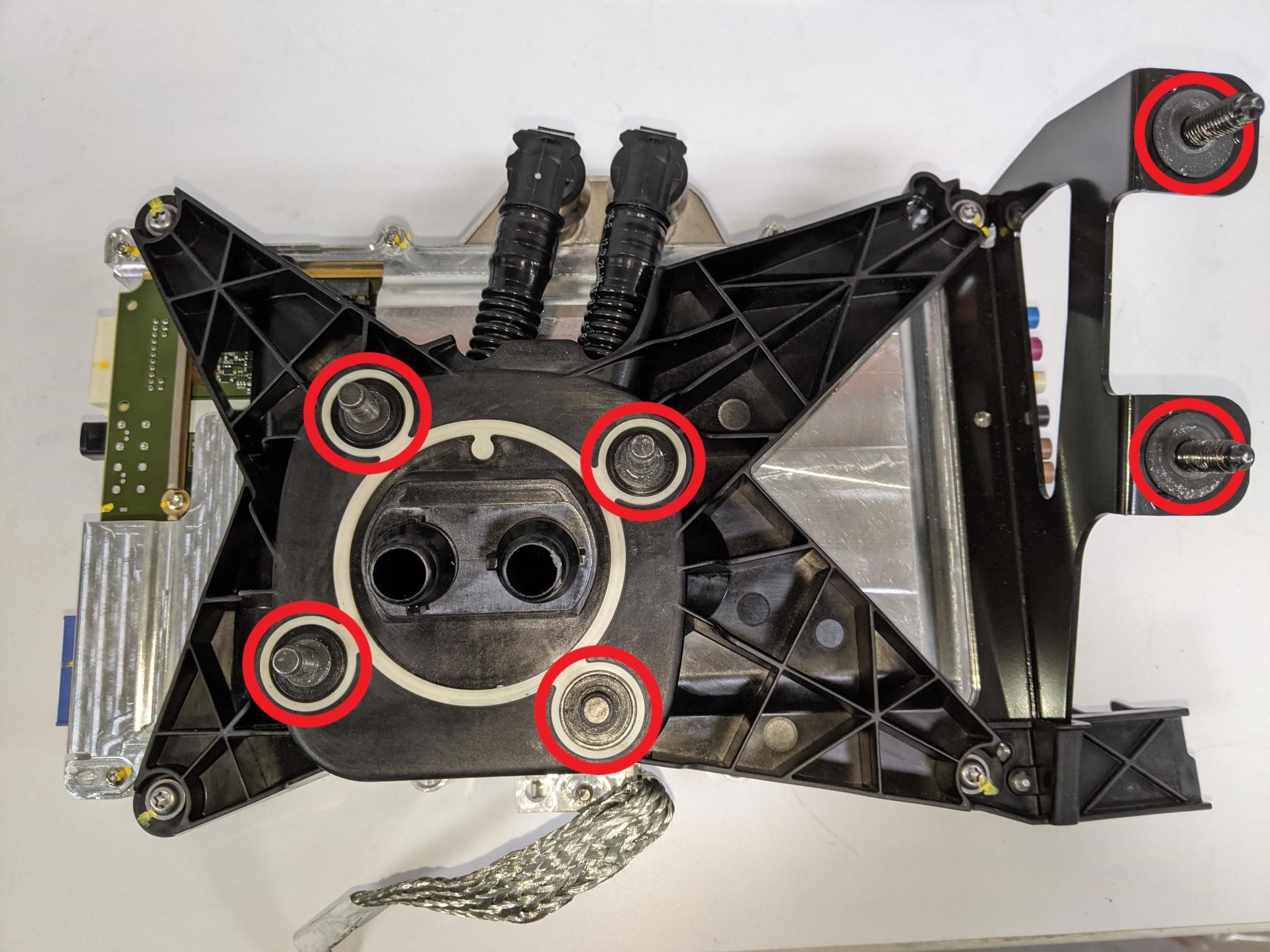

图 2. 新款车载电脑安装风格，采用 6 个螺柱

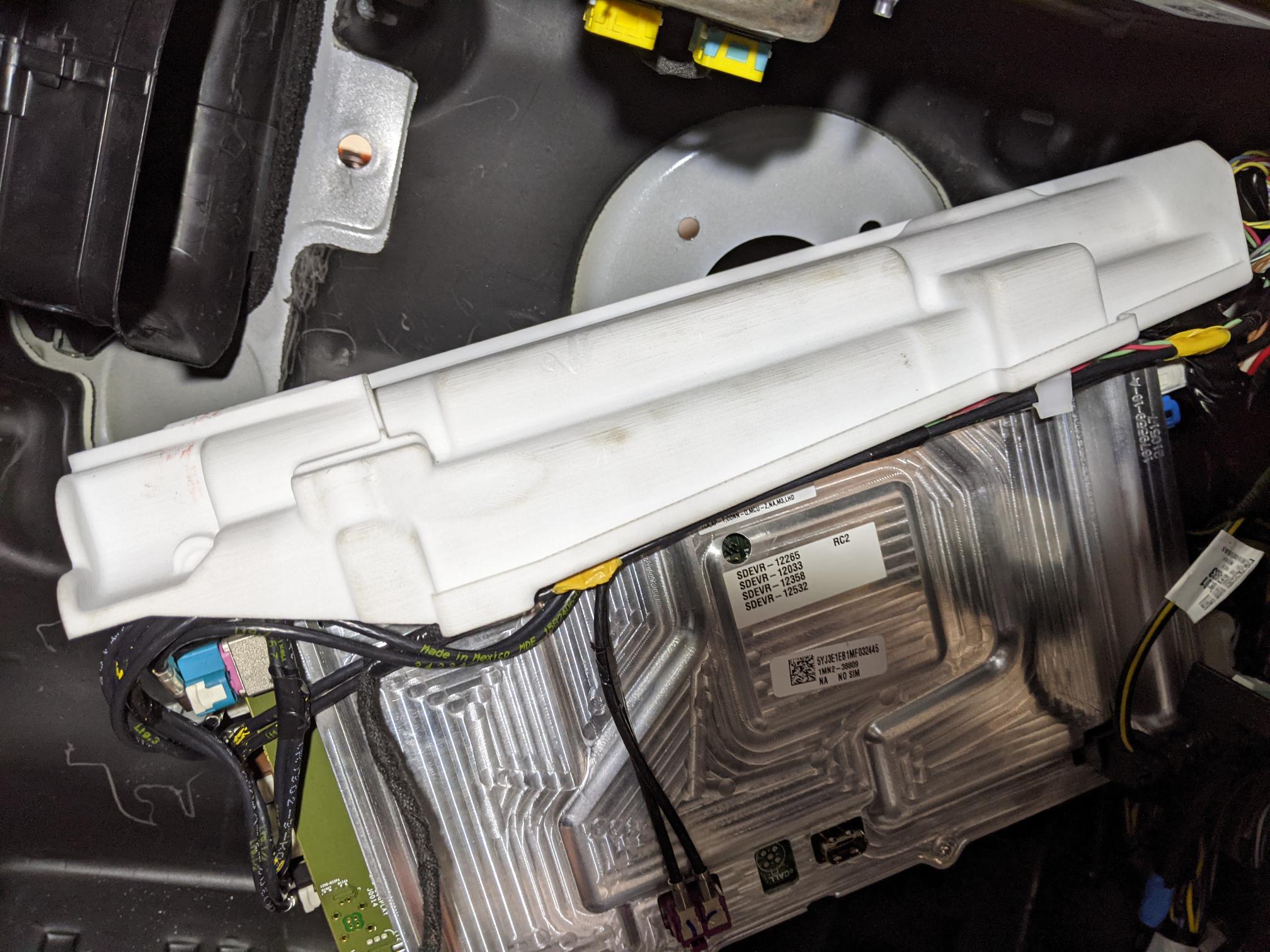

对配备较大车载电脑遮阳板的车辆执行以下步骤：

注
较大的遮阳板会干扰副驾位气囊。
1. 断开副驾位气囊电气连接器（北美地区为 3 个，其他地区为 2 个）（图 A）。
2. 拆下并弃用将副驾位气囊固定到横梁的耐落螺栓 (x4)（图 B）。
  8 Nm (5.9 lbs-ft)
  TIp
  推荐使用以下工具
  T30 梅花套筒或外梅花套筒 E10
图 3. 图 A

图 4. 图 B
佩戴静电放电 (ESD) 腕带，然后将腕带连接到车辆接地端。

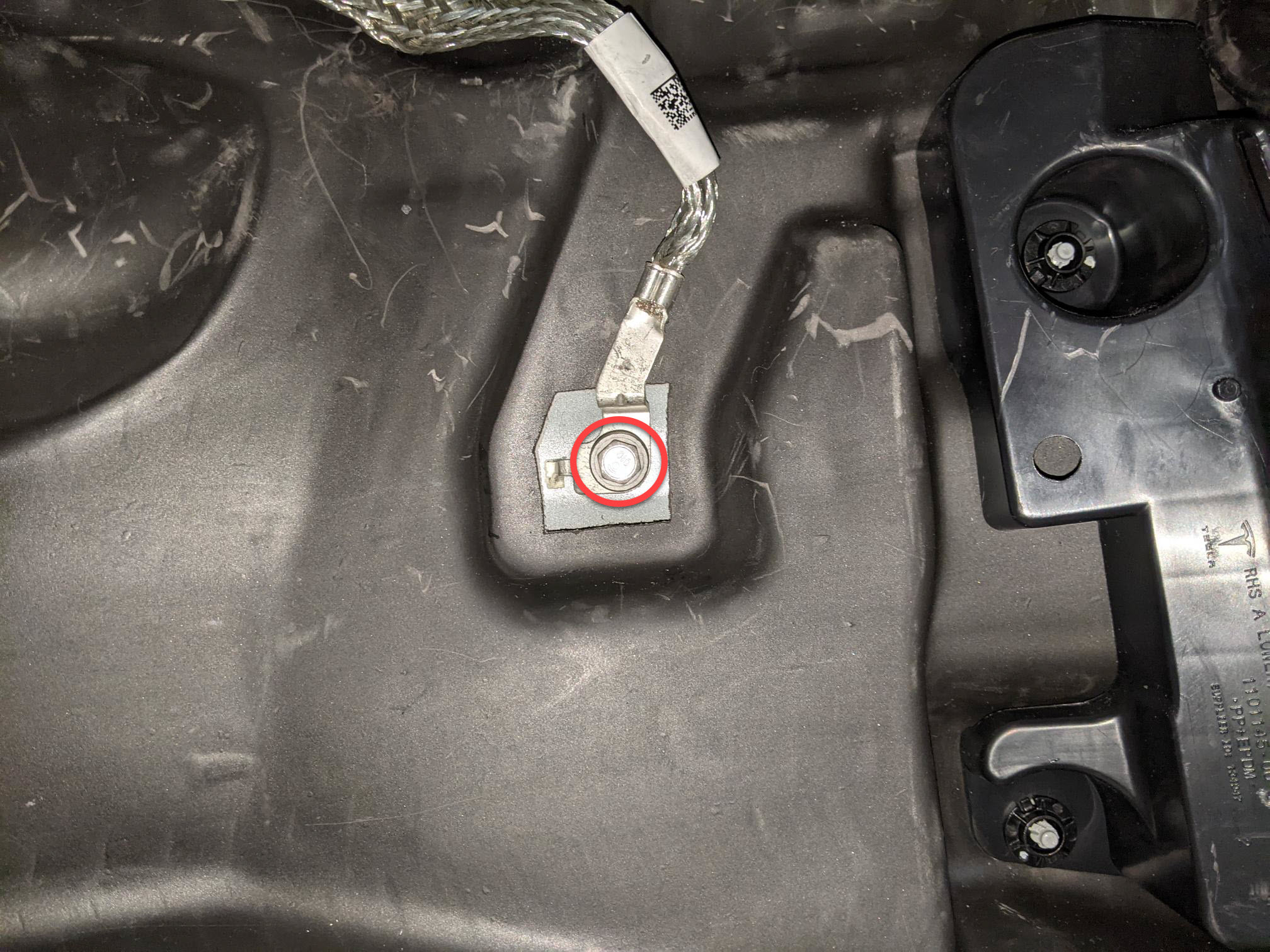

将接地带从车载电脑上松开。

注
1 个螺栓，T25，1 个螺母，8 毫米，3.5 Nm；螺母位于背面；拆下后弃置螺母

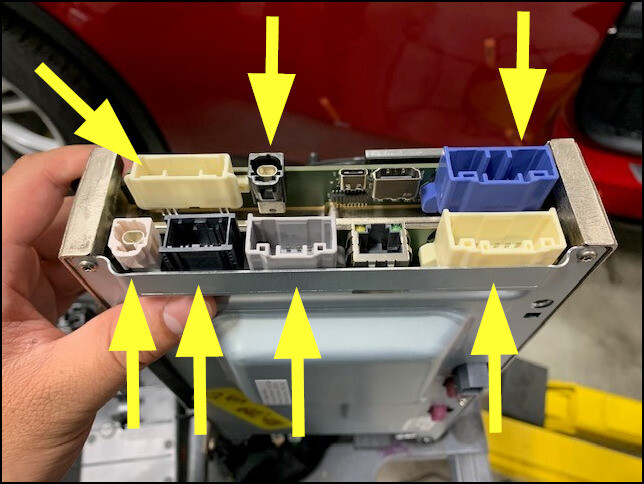

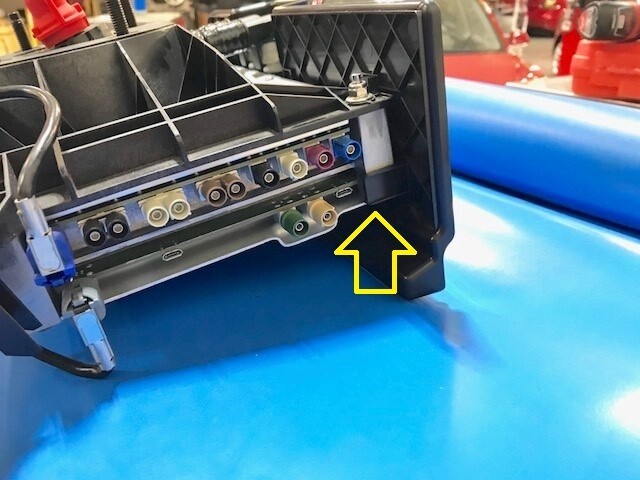

断开车载电脑前部的连接器。

注
3 个连接器；松开锁片（如果配备），然后拆下连接器主体

注
连接器位置可能因车载电脑版本而异

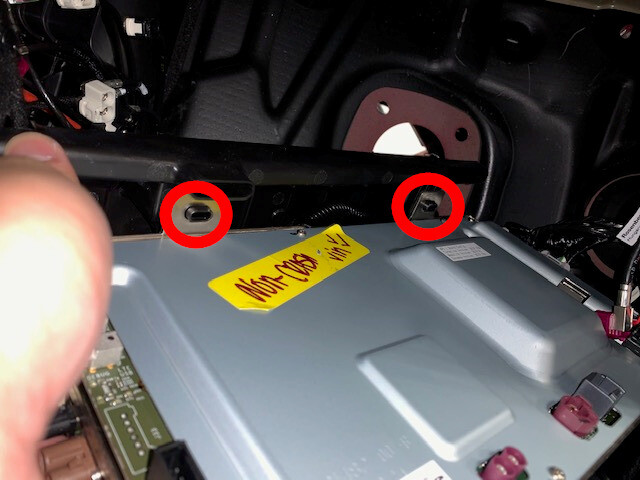

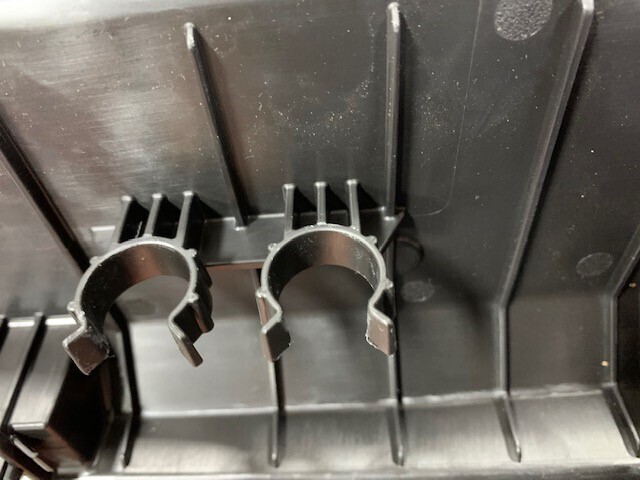

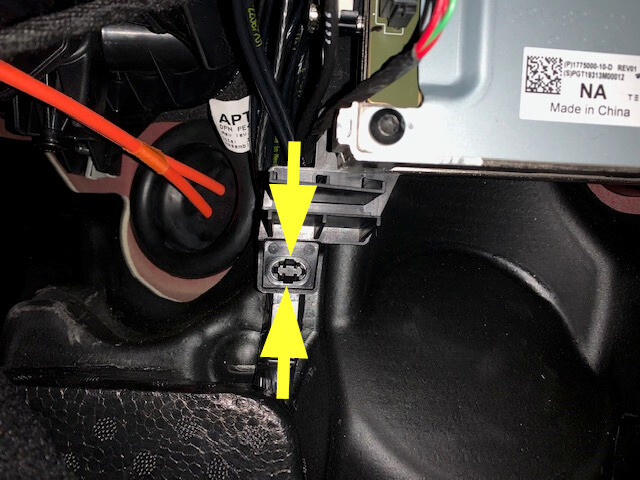

松开线束导件夹。

注
1 个夹子；用尖嘴钳夹住释放锁片。

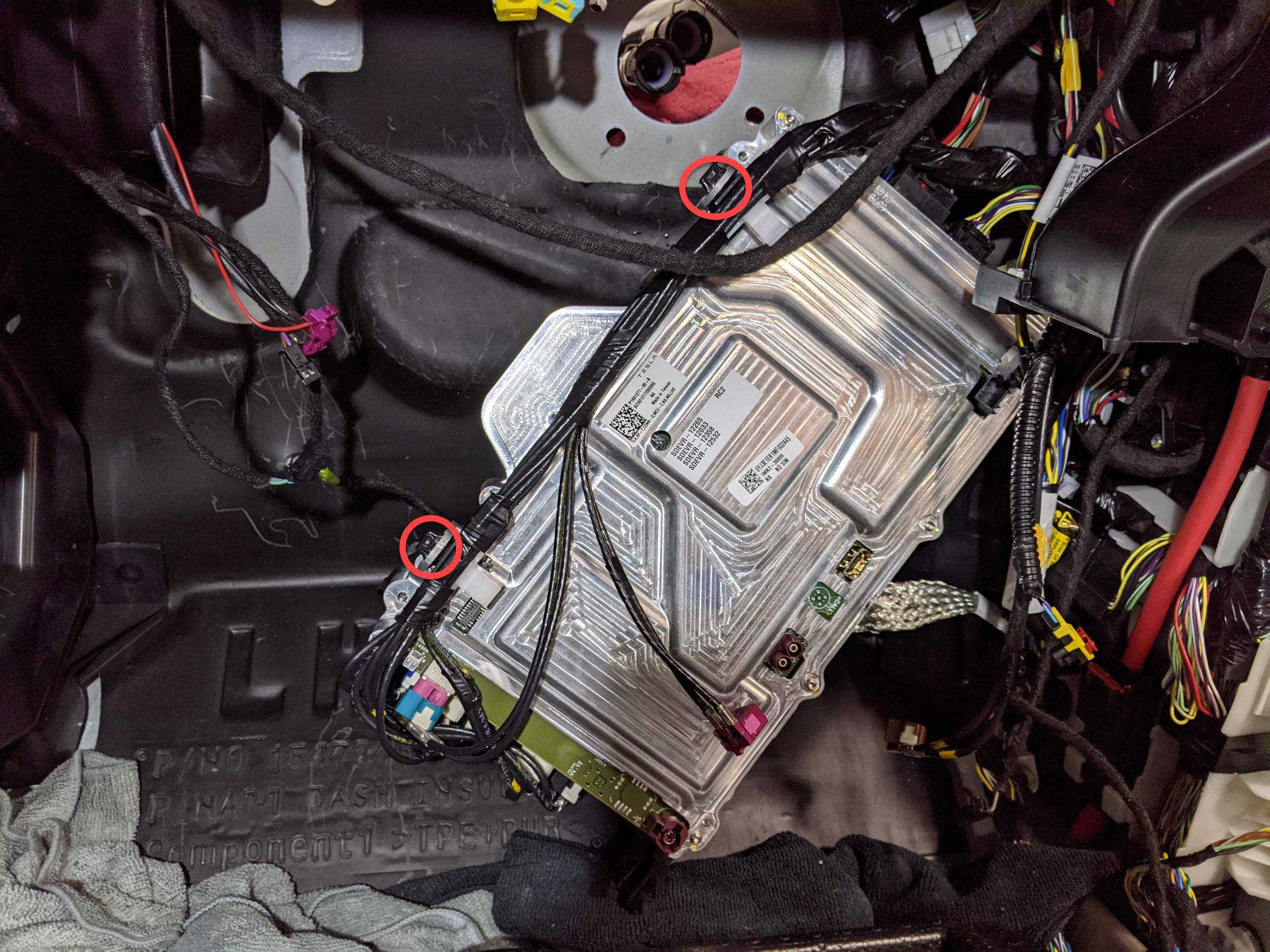

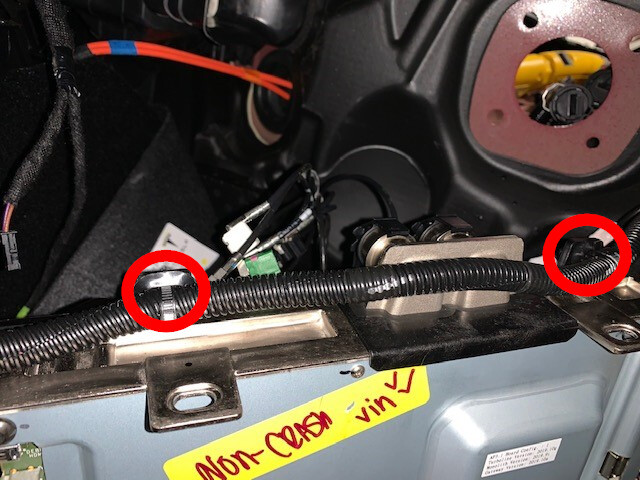

松开车载电脑顶部的线束夹。

注
2 个卡子

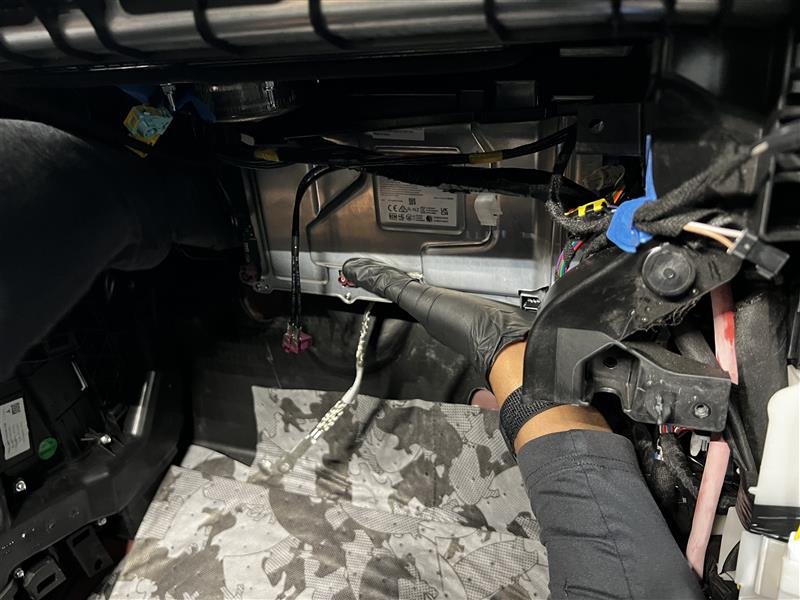

将车载电脑从隔板上拆下。

TIp

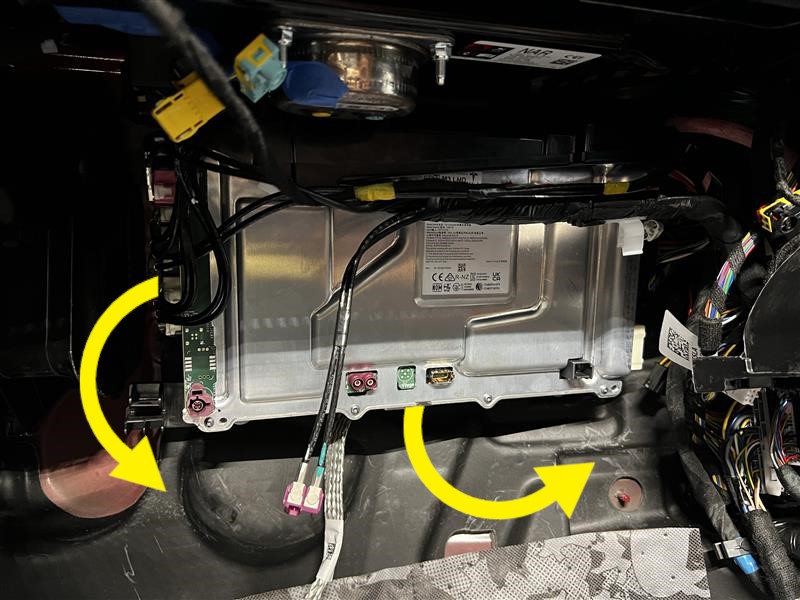

6 个螺柱。一只手置于车载电脑内侧，另一只手置于车载电脑下方，将内侧螺柱从隔板上松开，然后向上抬起车载电脑底部，以松开冷却液入口管周围其余螺柱。

警告
注意不要损坏气囊连接点或接线线束。

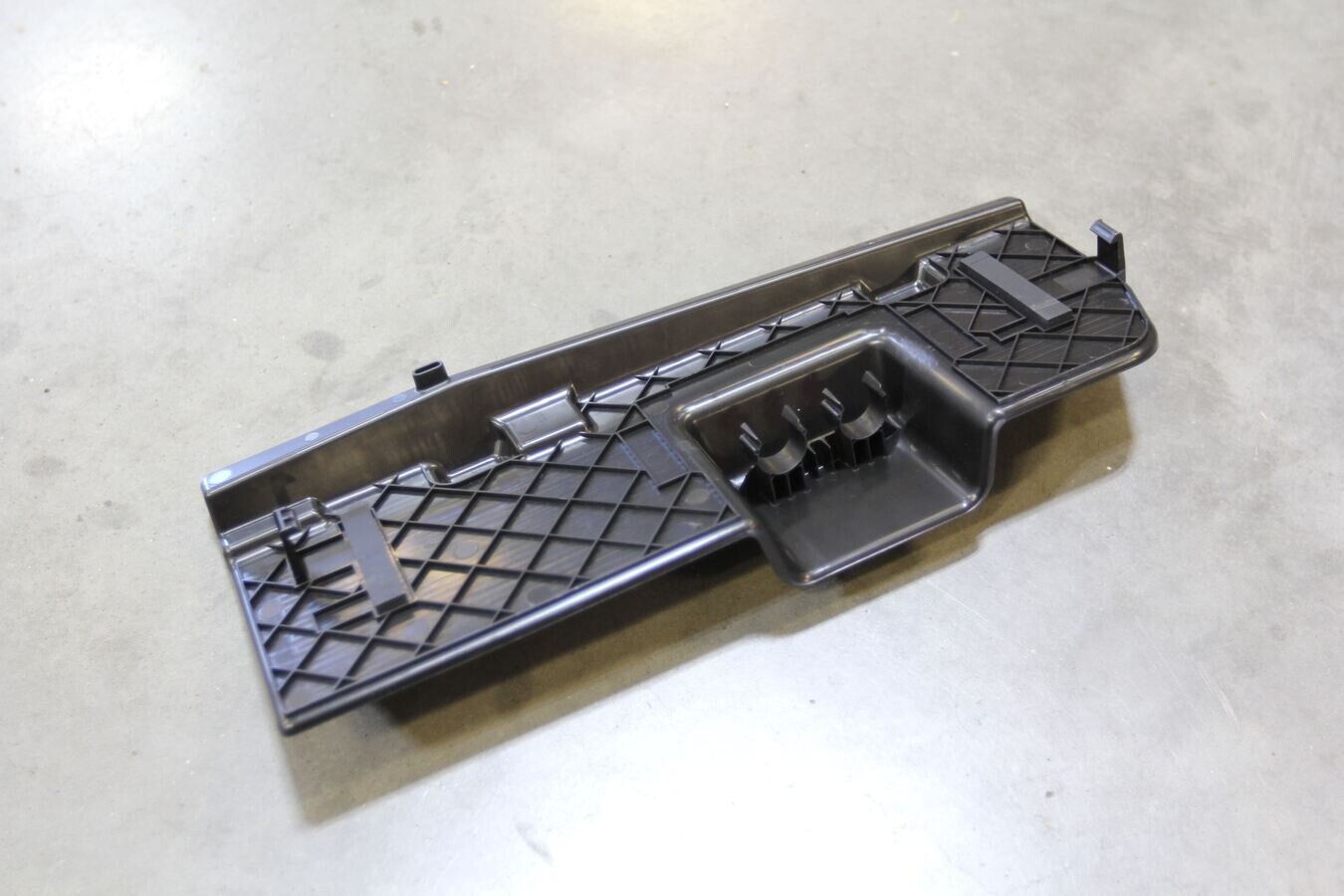

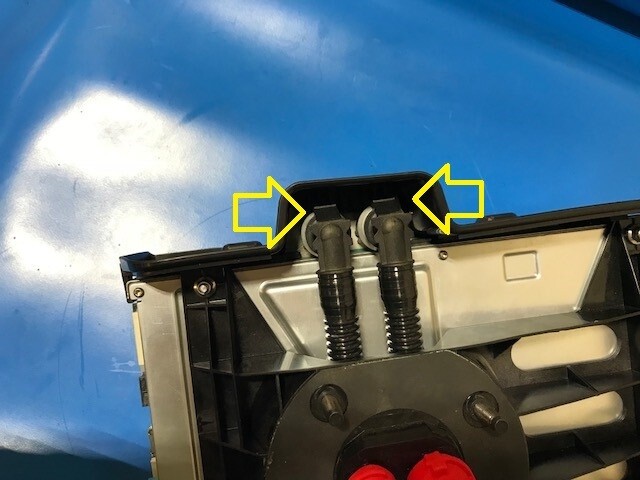

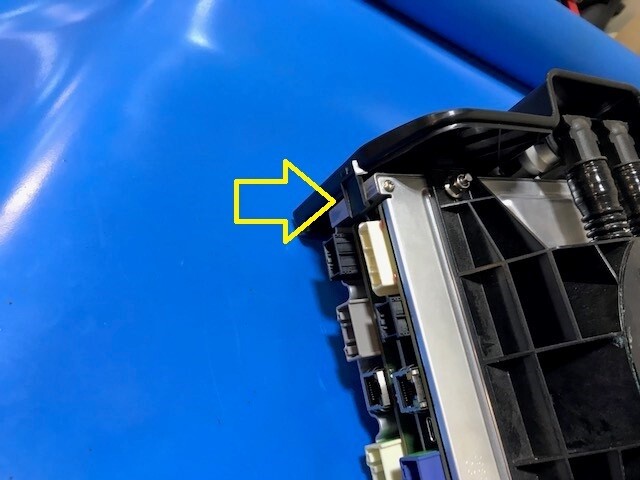

拆卸车载电脑遮阳板

注
4 个卡子

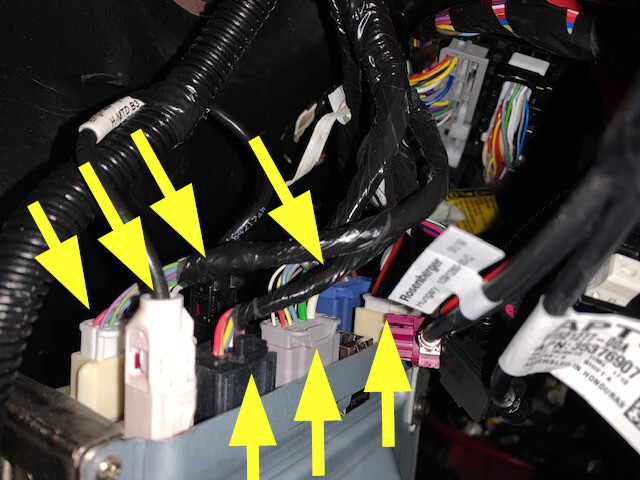

松开车载电脑左侧的线束连接器 (x10)。

注
松开锁片（如配备），然后拆下连接器主体。连接器数量可能因车载电脑版本而异
松开电脑线束夹（2 个）。

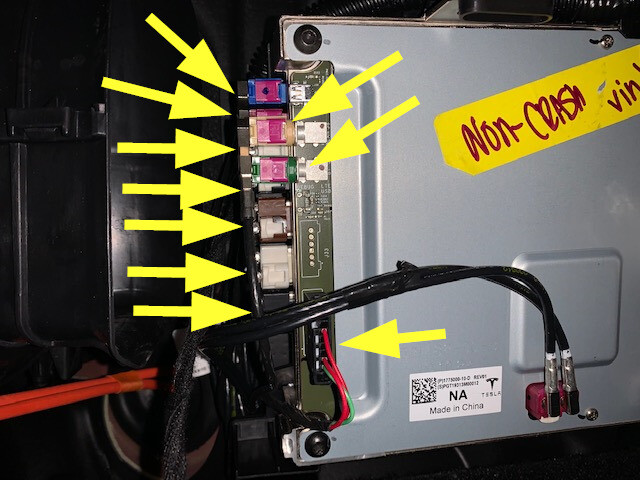

松开车载电脑右侧连接器（7 个）。

注
连接器数量可能因车载电脑版本而异。

安装

将连接器（7 个）安装到车载电脑右侧。

注
连接器数量可能因车载电脑版本而异。
将线束连接器（10 个）安装到车载电脑左侧。

注
紧固红色锁片（如配备）。连接器数量可能因车载电脑版本而异
将线束固定到车载电脑上

注
2 个卡子
将车载电脑遮阳板安装到车载电脑上

注
4 个卡子；确保所有卡子完全就位，遮阳板正确对齐
将车载电脑滑动到隔板上的正确位置。

TIp
将副驾位气囊向上推向车尾方向，为遮阳板留出间隙。将冷却液孔附近的外侧螺柱放置入位。沿车载电脑内侧将支架上的剩余螺柱与隔板对齐。
将手套箱 USB 线连接到车载电脑。

注
1 个连接器
安装新的自锁螺母，将车载电脑固定到隔板。

注
4 个耐落螺母（新款车辆配备 6 个耐落螺母），13 毫米，7.1 Nm

图 5. 旧款车载电脑安装风格，采用 4 个螺柱

图 6. 新款车载电脑安装风格，采用 6 个螺柱

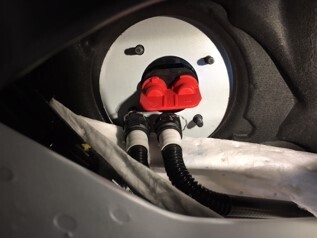

将冷却液塞从车载电脑上拆下。

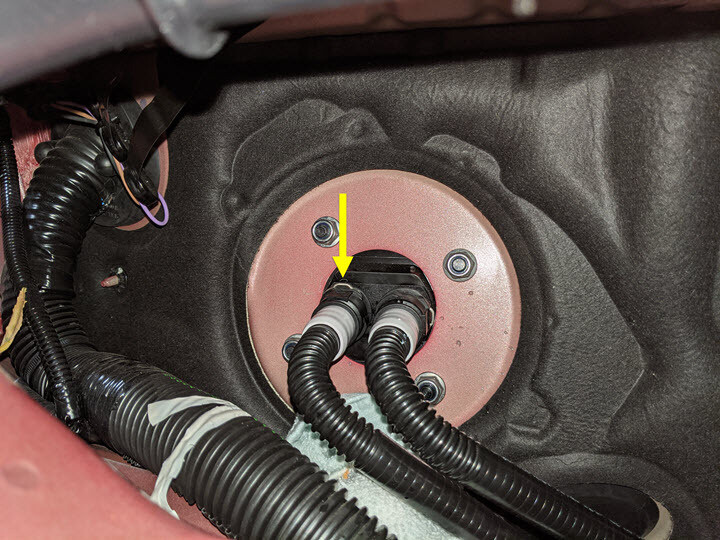

将外侧冷却液软管连接到车载电脑支座上。

注
1 个弹簧夹；执行推拉推测试以确保软管完全就位
将内侧冷却液软管连接到车载电脑支座上。

注
1 个弹簧夹；执行推拉推测试以确保软管完全就位
拆下冷却液罐罐盖
按指示将冷却液罐加注到加注口底部。
取走车载电脑冷却液软管连接点下方的吸收性材料。
取走车载电脑下方的吸收性材料。
如果副驾位气囊先前松开过，请执行以下步骤。
1. 安装将副驾位气囊固定到横梁的新耐落螺栓 (x4)（图 C）。
  8 Nm (5.9 lbs-ft)
  TIp
  推荐使用以下工具
  T30 梅花套筒或外梅花套筒 E10
2. 连接副驾位气囊电气连接器（北美地区为 3 个，其他地区为 2 个）（图 D）。
图 7. 图 C

图 8. 图 D
将 RH 毡毯定位器支架放置在脚部空间上，然后安装将支架固定到脚部空间的螺母 (x2)。
2.5 Nm (1.8 lbs-ft)

注
新款车辆可能会使用卡子，而不是螺母。
将电气线束安装到右前主地毯的夹子（2 个）上，然后将地毯展开回原位。
安装将 RH 前主毡毯固定到脚部空间的夹子 (x3)。
安装副驾位仪表板气波管道、副驾位脚部空间风管、手套箱、副驾位膝部气囊和所有内部饰板。请参阅槽 - 气波 - RH（左侧驾驶）（拆卸和更换）。
连接低压电源。请参阅 12V/低压电源（断开和连接）。
运行
TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE
via Toolbox: (link)via Service Mode:
Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
Thermal ➜ Coolant System ➜ Coolant Purge Start
via Service Mode Plus:
Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
通过触摸屏禁用“维护模式”。
将 RH 前座椅移回原位
检查冷却液液位，按要求加满。

注
确保液位处于 Max 线处
安装冷却液罐罐盖
安装前备箱储物单元以及所有其他前备箱管道和面板。请参阅前备箱储物单元（拆卸和更换）。
