框架 - 座椅靠背 - 副驾位座椅（拆卸和更换）

校正代码 13043502 1.32 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-10-29: 删除了有关拆卸和安装靠背倾角调节电机的步骤。
警告
Seat base edges are sharp and can cause personal injury. Wear cut resistant gloves when removing the seat from the vehicle, and while performing procedures that involve work on or near the seat base.

拆卸

  1. 拆下第二排座椅座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 从车辆上拆卸副驾位座椅总成。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  3. 拆下副驾位座椅靠背腰部支撑。请参阅 腰部支撑 - 靠背 - 副驾位座椅（拆卸和更换）。
  4. 拆卸将塑料绝缘体固定到副驾位座椅框架的锁片，然后拆下塑料绝缘体。
  5. 将左右头枕柱导件从座椅靠背框架上拆下。请参阅 支柱导件 - 头枕 - 副驾位座椅（拆卸和更换）。

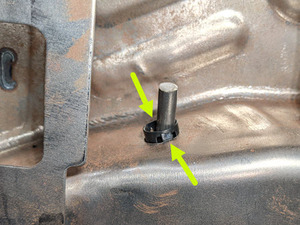

  6. 拆下并弃用将靠背倾角调节管固定到框架的卡子。
  7. 使用橡胶锤敲击卡子此前在靠背倾角调节导管上所处的位置，然后从框架上拆下调节导管。
    注
    可能需要使用橡胶锤多次敲击靠背倾角调节管，才能将其从座椅上拆下。

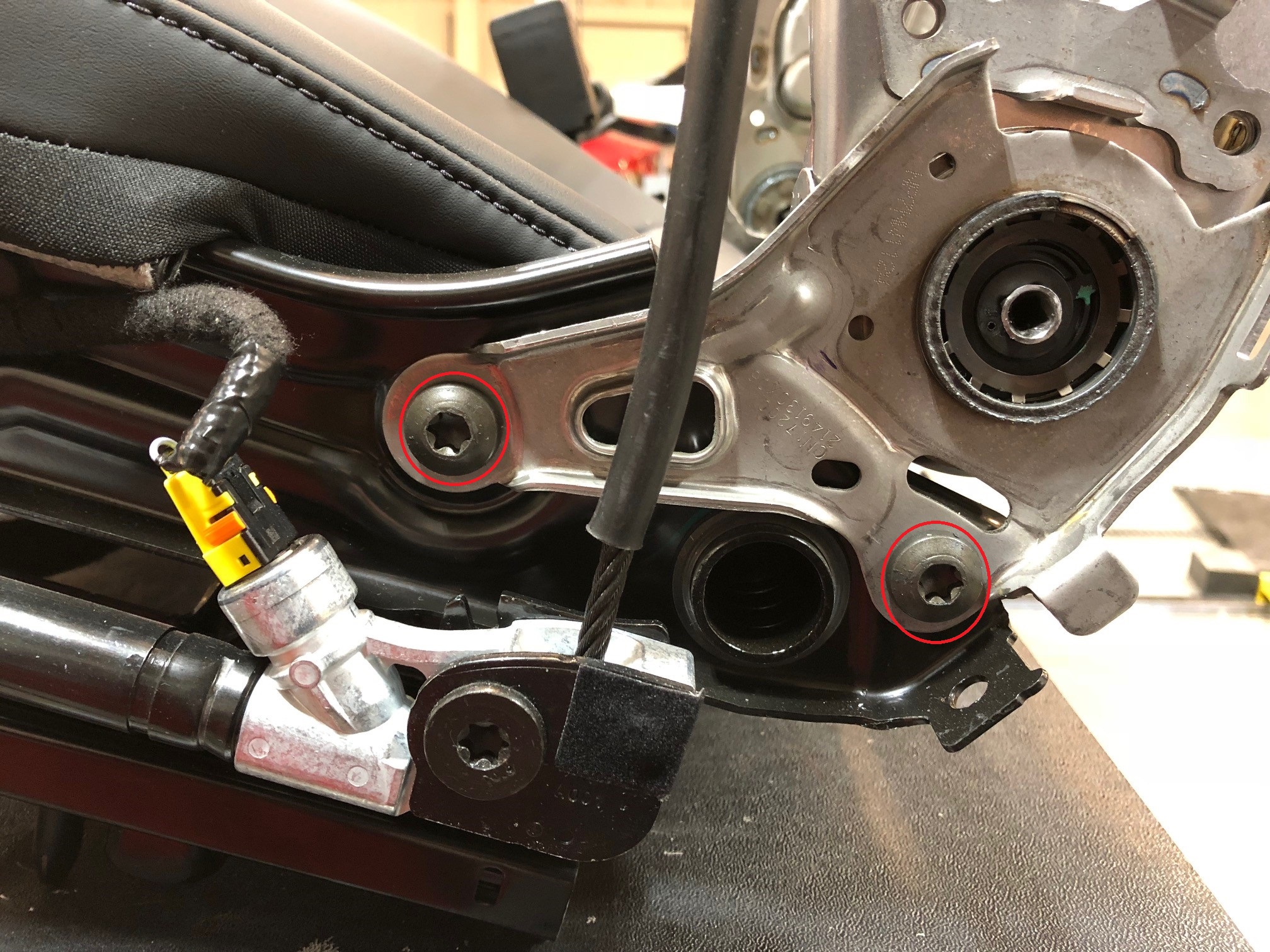

  8. 拆卸并弃置将左右座椅靠背框架固定到座垫框架的螺栓。
    提示
    推荐使用以下工具
    • 梅花 T50 套筒
    图 1. LH 如图所示：RH 类似

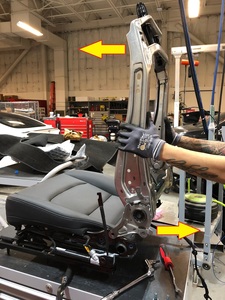

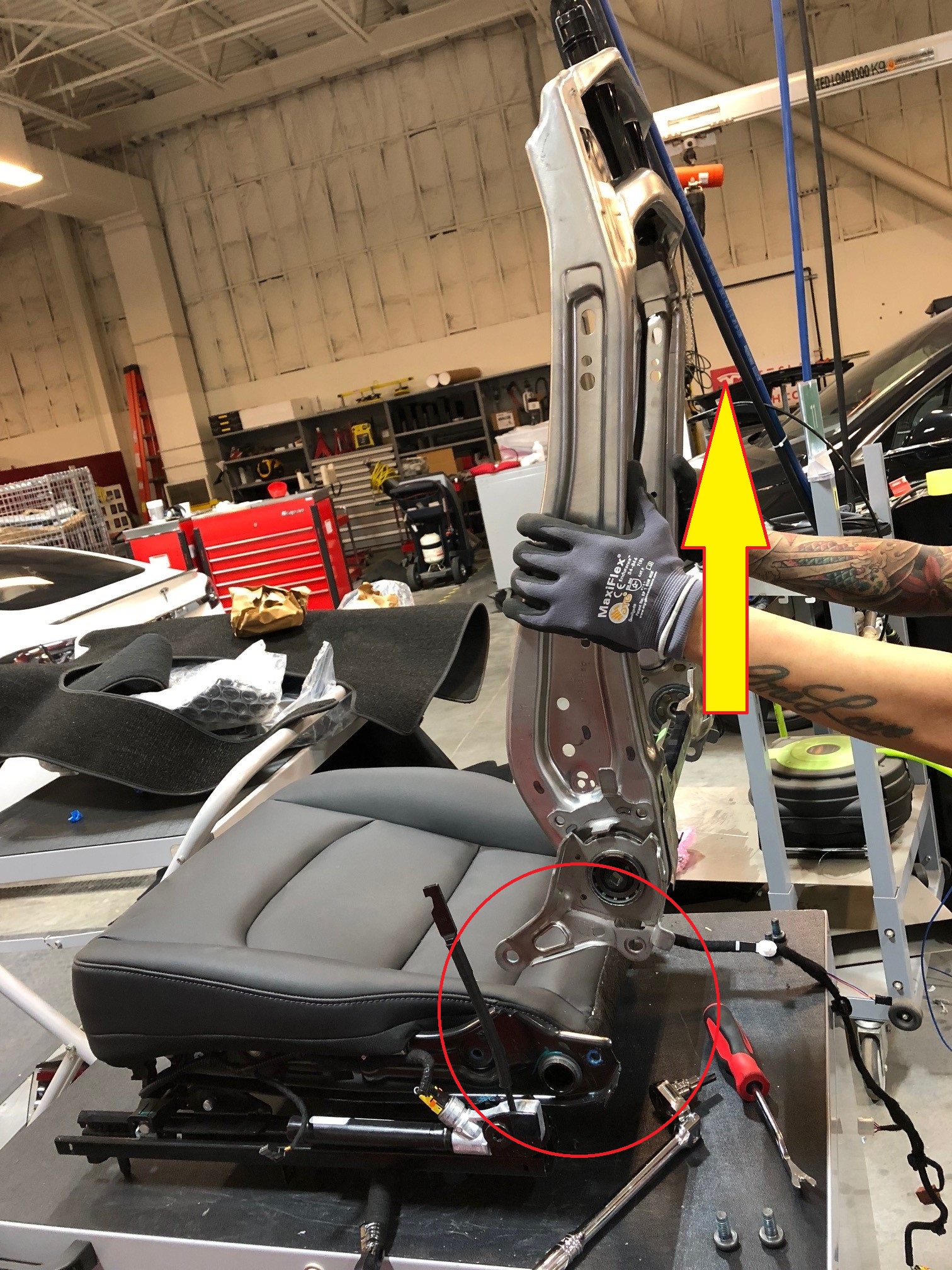

  9. 将该框架旋转出座垫框架，然后径直向上提起座椅靠背框架，以将其从座椅总成上拆下。

安装

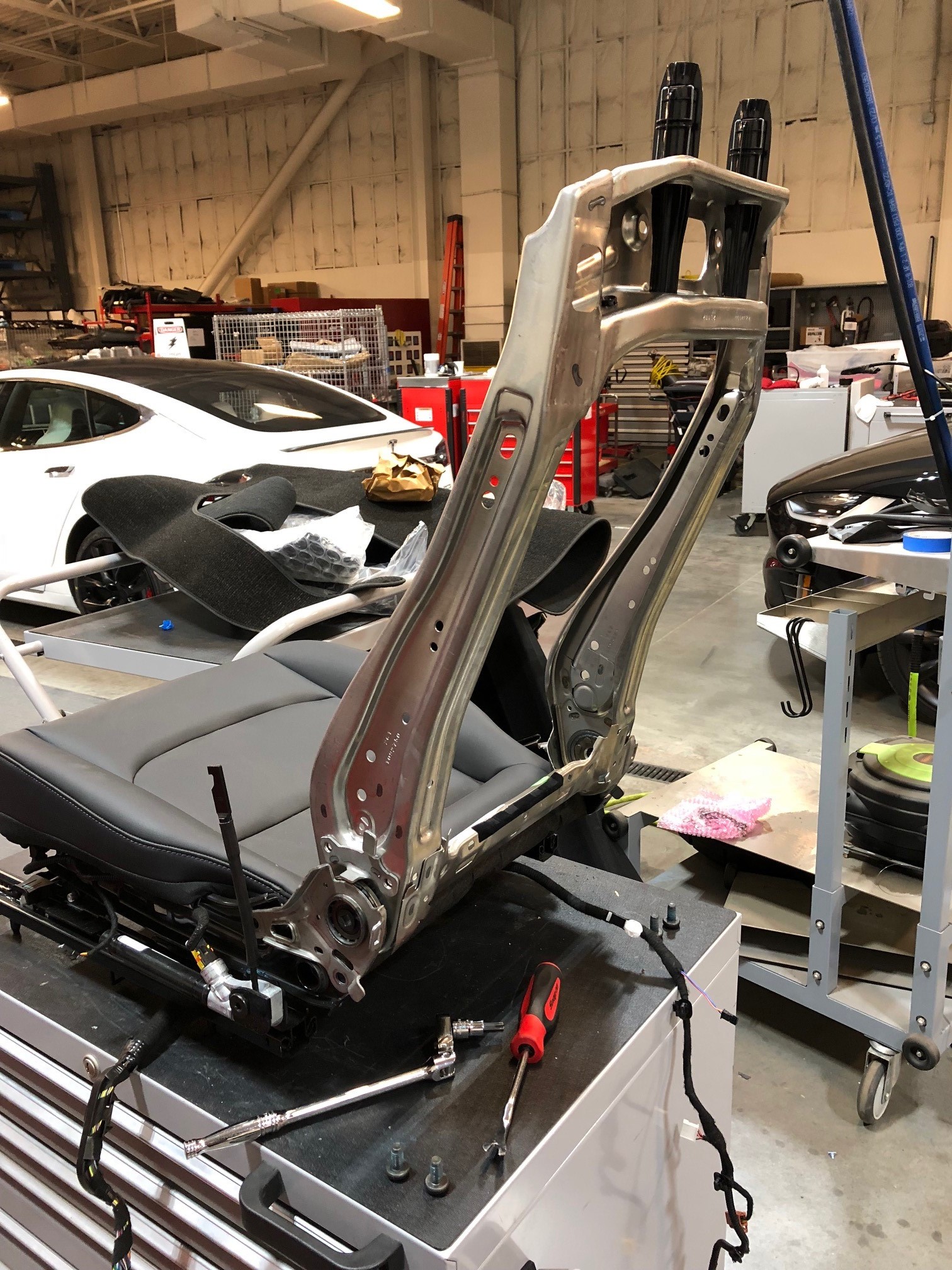

  1. 将副驾位座椅靠背框架放置到座椅总成上，以备安装。
  2. 安装新的螺栓，将左右座椅靠背框架固定到座垫框架。
    43 Nm (31.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T50 套筒
    图 2. LH 如图所示：RH 类似
  3. 将靠背倾角调节导管安装到座椅靠背框架，穿过靠背倾角调节电机，抵达框架的另一侧。
    注
    使用橡胶锤敲击靠背倾角调节导管，以便导管伸出座椅靠背框架 16 毫米。
  4. 在协助下，将新的卡子安装到靠背倾角调节管上。
    注
    使用 12 毫米深套筒和橡胶锤，将卡子敲击到靠背倾角调节导管上。让助手使用另一把橡胶锤反向敲击导管的另一端。
  5. 将左右头枕柱导件安装到座椅靠背框架上。请参阅 支柱导件 - 头枕 - 副驾位座椅（拆卸和更换）。
  6. 安装将塑料绝缘体固定到副驾位座椅框架的锁片，然后拆下塑料绝缘体。
  7. 安装副驾位座椅靠背腰部支撑。请参阅 腰部支撑 - 靠背 - 副驾位座椅（拆卸和更换）。
  8. 将副驾位座椅总成安装到车辆上。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  9. 安装第二排座椅座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
