闩锁 - 车门 - 前 - LH(拆卸和更换)

校正代码 11351002 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格闩锁 - 车门 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将 LH 前车门闩锁固定到车门的螺栓
10 Nm (7.4 lbs-ft)
  • 梅花 T25 套筒
  • 4 英寸加长件
重复使用

拆卸

  1. 拆下 LH 前门封闭板。请参阅封闭板 - 车门 - 前 - LH(拆卸和安装)

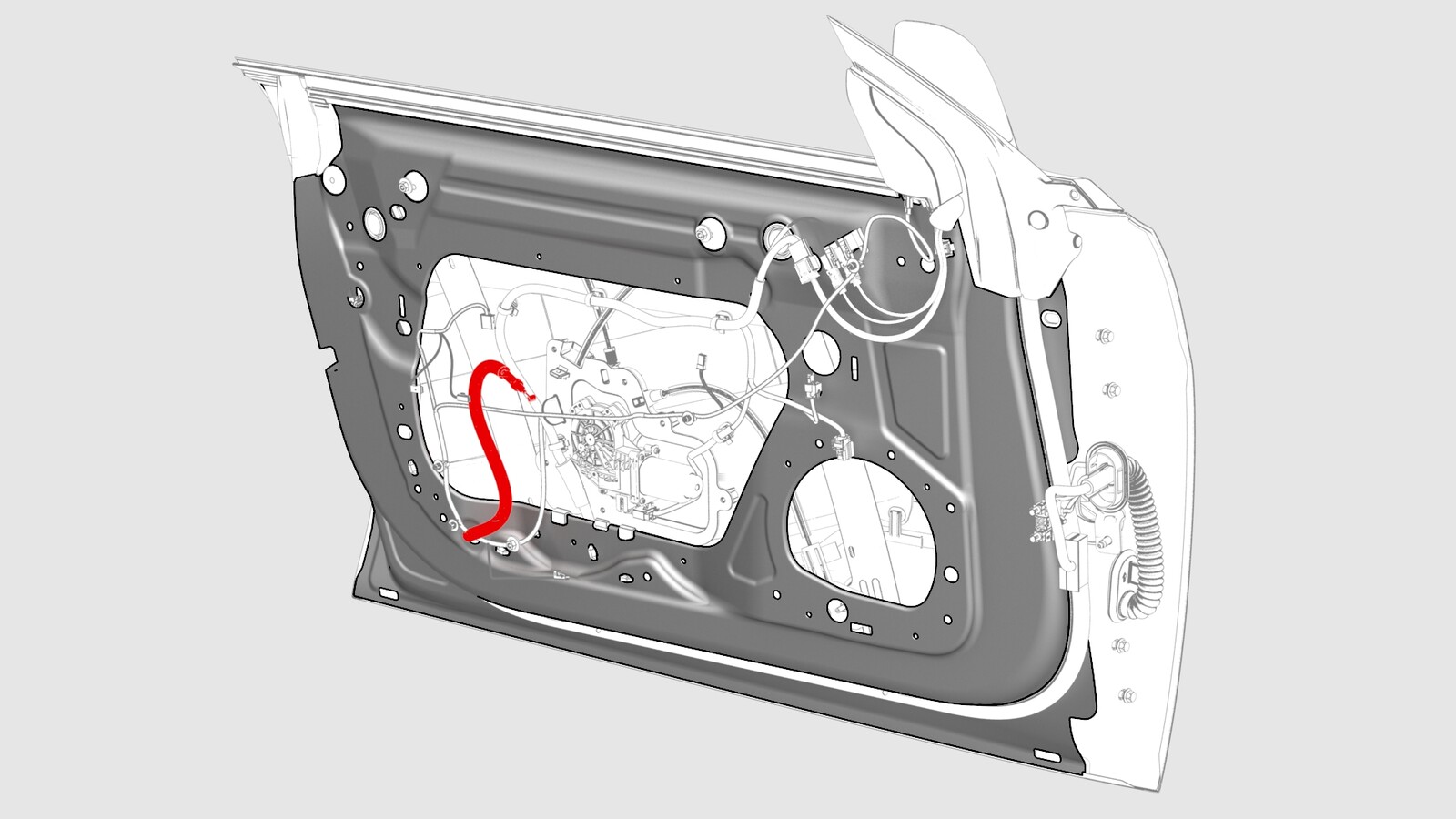

  2. 从车门闩锁连接器断开电气线束。
  3. 拆下将闩锁固定到车门后部的螺栓。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T25 套筒
    • 4 英寸加长件

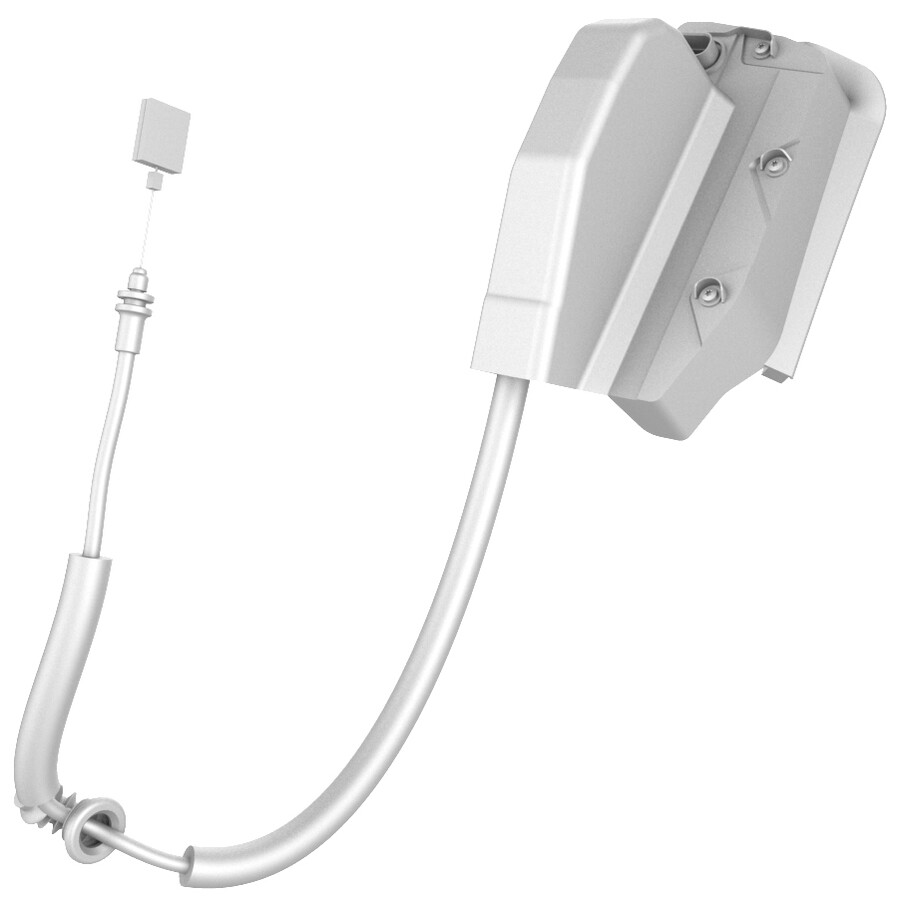

  4. 将闩锁缆索环压入车门,将缆索移入开口处,同时从车门上拆下闩锁。

安装

安装程序与拆卸程序相反,以下各项除外:

Informational PurposesAn informational icon, calling your attention
安装闩锁时,拉动索环,而不是缆索,将索环固定在车门中。
