轮毂轴承 - 后 - LH（拆卸和更换）

校正代码 31030702 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 19 日：更新了电子驻车制动 (EPB) 维护模式参考。
  • 2023 年 11 月 30 日：将后半轴螺母的扭矩值从 245 Nm 更新为 300 Nm。
  • 2023 年 4 月 20 日：修订了程序。
  • 2023 年 5 月 25 日：添加了整个程序视频，仅作为补充材料予以概括说明。
  • 2023 年 9 月 11 日：更新了将左后轮毂轴承固定到转向节的螺栓信息，从弃置改为重复使用。
  • 2023 年 11 月 13 日：由于更新了轮毂轴承拉拔器工具，相应地变更了拆卸制动盘螺栓的步骤顺序。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

拆卸

  1. 检查轮胎是否存在异常磨损。
    Informational PurposesAn informational icon, calling your attention
    注
    记录任何可能需要定位的异常轮胎磨损。
  2. 打开左前车门，降下左前车窗。
  3. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  4. 启用电子驻车制动 (EPB) 维护模式。请参阅驻车制动 - 钳 - 后 - LH（释放）。
  5. 拆卸左后轮毂中心盖（如有配备）。请参阅盖 - 轮毂（拆卸和更换）。
  6. 松开左后轮毂带耳螺母，但请勿在此时拆下轮毂。 请参阅轮毂总成（拆卸和安装）。
  7. 松开左后半轴螺母。
  8. 拆卸左后轮毂。请参阅轮毂总成（拆卸和安装）。
  9. 断开驻车制动器上的电气线束连接器。
  10. 拆卸并弃置将左后制动钳固定到左后转向节的螺栓（2 个），从转向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
    83 Nm (61.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    手动拧紧带耳螺母，固定早期生产的车辆上的制动盘。
    提示： 推荐使用以下工具：
    • 外梅花套筒 E18
    • 棘轮/扭矩扳手
  11. 拆卸并弃置螺母，然后拆下将左半轴固定到轮毂轴承总成的垫圈。
  12. 将轮毂轴承拉拔器安装到左后制动盘上，然后将拉拔器垫圈（2 个）和带耳螺母（2 个）安装到制动盘螺柱上并手动拧紧。
  13. 使用轮毂轴承拉拔器将半轴从轮毂轴承花键上松开。
  14. 将带耳螺母（2 个）和拉拔器垫圈（2 个）从左后制动盘螺柱上拆下，然后将轮毂轴承拉拔器从制动盘上拆下。
  15. 拆卸将制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    早期生产的车辆可能未配备用于固定制动盘的螺栓。
  16. 将左后制动盘从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将制动盘表面朝下，以防止损坏制动盘表面。
  17. 拆卸将左后轮毂轴承固定到转向节的螺栓（3 个），然后将轮毂轴承从车辆上拆下。
    85 Nm (62.7 lbs-ft)

安装

  1. 安装之前，检查左后轮毂轴承上的调节环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果调节环有损坏迹象，请更换轮毂轴承。

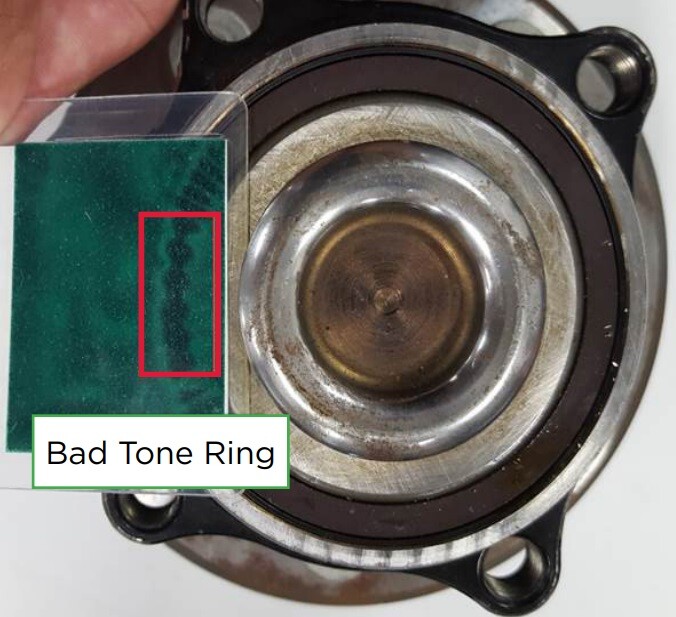

    图 1. 损坏调节环

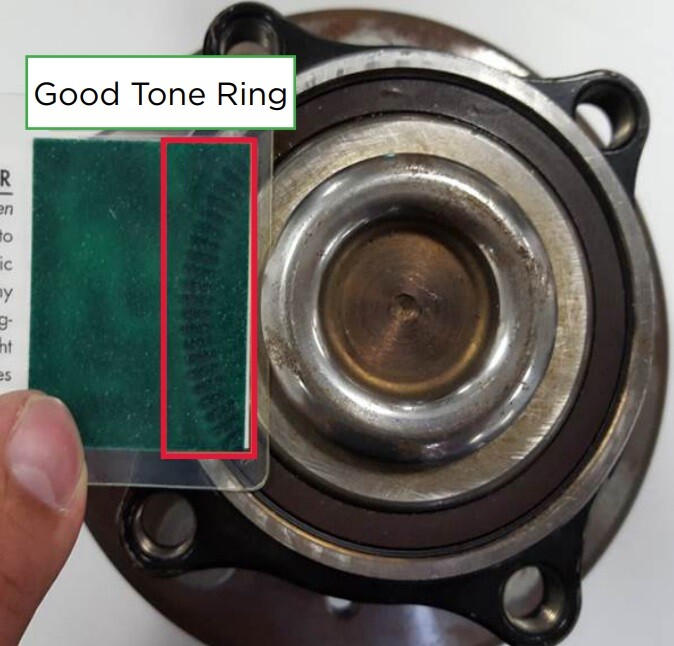

    图 2. 完好调节环
  2. 仅向左后驱动单元半轴外侧与轮毂轴承之间的接触面上涂抹约 1 克的Molykote M-77 润滑剂。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向半轴花键上涂抹润滑剂。如果错涂润滑剂，请使用车间毛巾将花键擦拭干净。
    图 3. 润滑红色标注区域
  3. 将左后轮毂轴承放置到转向节上，然后安装将轮毂轴承固定到车辆的螺栓（3 个）。
    85 Nm (62.7 lbs-ft)
  4. 安装新的螺母和垫圈，将左后半轴固定到左后轮毂轴承总成。
    Informational PurposesAn informational icon, calling your attention
    注
    螺母将在后续步骤中紧固。
    提示： 推荐使用以下工具：
    • 32 毫米深冲击套筒
    • 6 英寸加长件
  5. 将左后制动盘放置到左后轮毂轴承上，然后安装将制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  6. 安装新的螺栓（2 个），将左后制动钳支架固定到转向节。
    83 Nm (61.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 外梅花套筒 E18
    • 棘轮/扭矩扳手
  7. 将电气线束连接到左后制动钳连接器。
  8. 安装左后轮毂。请参阅轮毂总成（拆卸和安装）。
  9. 安装左后半轴螺母。
    300 Nm (221.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
    • 32 毫米深冲击套筒
    • 棘轮/扭矩扳手
  10. 安装左后轮毂中心盖（如果配备）。请参阅盖 - 轮毂（拆卸和更换）。
  11. 在车辆触摸屏上，长按驻车按钮以解除电子驻车制动 (EPB) 维护模式。
  12. 关闭左前车门，升起左前车窗。
  13. 将车辆驶离举升机。
  14. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
