母排 - 充电接口至高压电池(三相)(拆卸和更换)

校正代码 44013152 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 10 日:添加了“请勿手动关闭充电接口盖板”的注意事项。
  • 1076927-00-A Hioki RM 3548
  • 1108272-00-B 变流器逻辑连接器盖,3DU
  • 1130480-00-A 超薄测试探针,Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。

扭矩规格

表 1. 扭矩规格母排 - 充电接口至高压电池(三相)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将充电接口母排引线固定到充电接口总成的螺母
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用 螺母已压紧垫圈
将第二排座垫边缘支架固定到车辆的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
母排检修盖板螺栓
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
母排至高压电池仓高压接头螺栓
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
充电接口背面的母排螺柱
2 Nm (1.5 lbs-ft)
  • 梅花 T10 批头
  • 4 英寸加长件
  • 棘轮/扭矩扳手
不适用

拆卸

  1. 打开所有四个车门,降下所有车窗。
  2. 打开后备箱。
  3. 打开充电接口盖板。
  4. 将驾驶位和副驾位座椅移至最前端。
  5. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  6. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  7. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  8. 执行充电接口电压检查程序。请参阅充电接口电压检查
  9. 拆卸第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  10. 拆卸左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  11. 拆卸后备箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  12. 拆卸后备箱底板饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  13. 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  14. 拆卸后备箱左侧侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  15. 使用长凿轻轻松开将安全盖固定到母排支架的锁片(2 个),然后拆下安全盖。
    Informational PurposesAn informational icon, calling your attention
    撬动时请勿用力过猛,以免损坏安全盖。

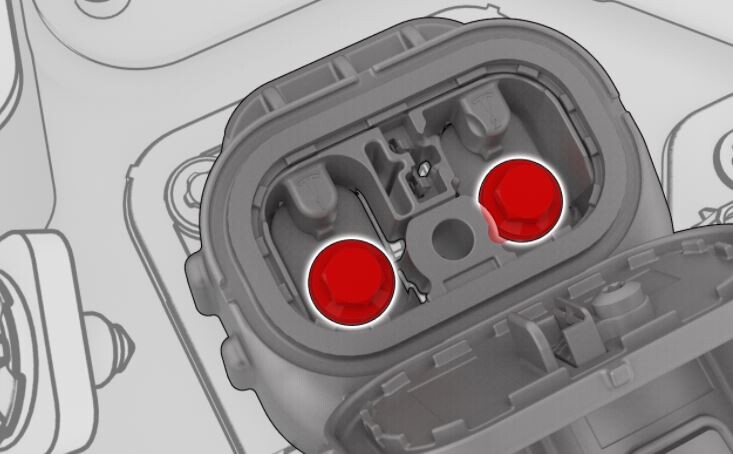

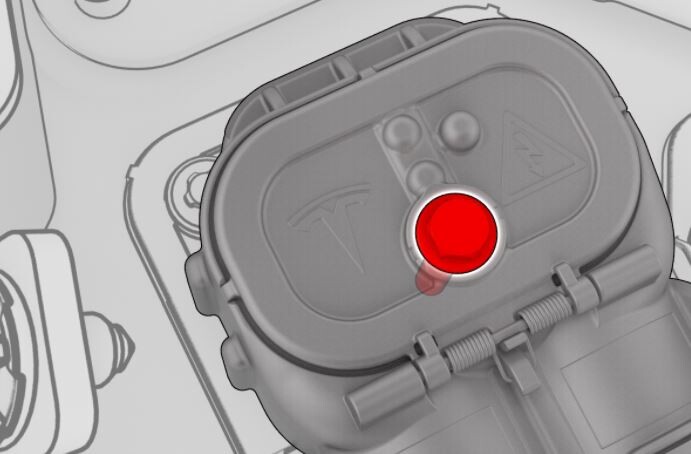

  16. 拆卸将充电接口母排引线固定到充电接口总成的螺母(2 个)。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  17. 松开将电气线束固定到第二排座垫边缘支架的夹子。
  18. 拆卸将第二排座垫边缘支架固定到车辆的螺栓,然后将支架从车辆上拆下。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  19. 松开将左侧车身线束固定到车辆充电接口母排附近的夹子(7 个)。
  20. 拆卸将三相电气线束固定到充电接口母排的夹子(6 个)。
  21. 拆卸用于封闭高压电池仓高压接头处充电接口母排检修盖板的螺栓,然后打开检修盖板。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  22. 拆卸将充电接口母排固定到高压接头的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  23. 将充电接口母排连接器从高压接头上抬起,并将其拆下。
    Informational PurposesAn informational icon, calling your attention
    前后摆动连接器以使其松开。
  24. 放倒第二排左侧座椅靠背,将 12V 泡沫盖放在座椅靠背下方,以留出间隙。
  25. 在协助下,将充电接口母排穿过后备箱拆下。
    Informational PurposesAn informational icon, calling your attention
    使母排穿过车身线束,视需要旋转母排。

安装

  1. 对 Hioki 电阻表执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)
  2. 使用异丙醇 (IPA) 湿巾清洁高压电池仓处的充电接口母排高压接头,然后等待风干 1 分钟。
  3. 使用异丙醇 (IPA) 湿巾清洁充电接口总成后部的充电接口母排高压接头,然后等待风干 1 分钟。
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步骤,因为新的充电接口已预先涂抹了导电膏。
    提示: 使用塑料饰板工具,将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。
  4. 在协助下,使充电接口母排穿过后备箱,将母排放置入位,以备安装。
    Informational PurposesAn informational icon, calling your attention
    使母排穿过车身线束,视需要旋转母排。
  5. 立起第二排左侧座椅靠背,拆下第二排座垫部位的保护罩。
  6. 在协助下,将高压接头上的导片与充电接口母排连接器对齐,然后将母排连接器安装到高压接头上。
    提示: 轻轻抬起母排的后半部分,以便将母排安装在高压接头上。
    Informational PurposesAn informational icon, calling your attention
    如果放置母排时需要过度用力,说明母排可能已弯曲。检查母排是否损坏,必要时进行更换。
  7. 安装将充电接口母排固定到高压接头的螺栓(2 个)。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 安装将三相电气线束固定到充电接口母排的夹子(6 个)。
  9. 安装将左侧车身线束固定到车辆充电接口母排附近的夹子(7 个)。
  10. 将第二排座垫边缘支架放置在车辆上,然后安装将支架固定到车辆的螺栓。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  11. 安装将电气线束固定到第二排座垫边缘支架的夹子。
  12. 对充电接口背面的母排螺柱执行扭矩检查。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步骤。
    提示: 推荐使用以下工具:
    • 梅花 T10 批头
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  13. 在各充电接口母排引线(2 个)与充电接口接触的一侧涂抹两滴导电膏。
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步骤,因为新的充电接口已预先涂抹了导电膏。
    Informational PurposesAn informational icon, calling your attention
    确保接触表面涂满导电膏。
    图 1. 母排支架设计可能不同
  14. 安装将充电接口母排引线固定到充电接口总成的螺母(2 个)。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如果放置母排时需要过度用力,说明母排可能已弯曲。检查母排是否损坏,必要时进行更换。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  15. 佩戴高压绝缘手套和皮革手套。
  16. 在充电接口处,使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.270 毫欧(270 微欧)。如果测得电阻值高于 0.270 毫欧(270 微欧),说明高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试(视情况而定)。
    Informational PurposesAn informational icon, calling your attention
    如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  17. 在高压电池仓处,使用 Hioki 电阻计测量充电接口母排引线与高压电池仓高压接头螺栓头之间的电阻。另请对其他引线和螺栓头执行该测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.195 毫欧(195 微欧)。如果测得电阻值高于 0.195 毫欧(195 微欧),说明高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试(视情况而定)。
    Informational PurposesAn informational icon, calling your attention
    如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  18. 脱下高压绝缘手套和皮革手套。
  19. 关闭充电接口母排检修盖板,然后将螺栓安装到检修盖板上。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  20. 安装母排支架上的安全盖,确保两个锁片接合。
  21. 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  22. 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  23. 安装后备箱底板饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  24. 安装后备箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  25. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  26. 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  27. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  28. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  29. 将驾驶位和副驾位座椅移回原位。
  30. 验证充电系统是否正常工作。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿尝试手动关闭充电端口盖板。
  31. 关闭所有车门,关闭所有车窗。
