Module - Steering Column Control (Remove and Replace)

校正代码 32011002 0.30 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

  • 2024 年 3 月 21 日：根据最新验证删除了 Toolbox 例行程序。
  • 2023 年 11 月 30 日：将 Toolbox 例行程序PROC-VCLEFT_X_STEERING-COLUMN-CALIBRATIONvia Toolbox: (link)更换为PROC_STEERING_COLUMN_CALIBRATIONvia Toolbox: (link)via Service Mode: Chassis ➜ Steering ➜ Calibrate Steering Column。
  • 2023 年 8 月 28 日：更新了要在安装转向柱控制模块后运行的 Toolbox 例行程序。

扭矩规格

表 1. 扭矩规格： Module - Steering Column Control (Remove and Replace)
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱下部护罩固定到转向柱的上部螺钉
1.5 Nm (1.1 lbs-ft)
  • 梅花 T20 套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
    • 梅花 T20 批头，70 毫米
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
重复使用
将转向柱下部护罩固定到转向柱的下部螺钉
1.5 Nm (1.1 lbs-ft)
  • 梅花 T20 套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
    • 梅花 T20 批头，70 毫米
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
重复使用
将转向柱控制模块固定到转向柱的螺栓
9 Nm (6.6 lbs-ft)
  • 5 毫米六角圆端钻头
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 2 英寸加长件
重复使用

拆卸

  1. 打开左前车门，完全降下所有车窗。
  2. 将方向盘回正，确保前轮毂朝向正前方。
  3. 拆下第二排座椅下部座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
  4. 拆下前备箱后部挡板。请参阅Underhood Apron - Rear (Remove and Replace)。
  5. 断开 12V/低压电源。请参阅12V/LV Power (Disconnect and Connect)。
  6. 拆下驾驶位气囊。请参阅Airbag - Driver (Remove and Replace)。
  7. 拆下方向盘。请参阅Steering Wheel (Remove and Install)。

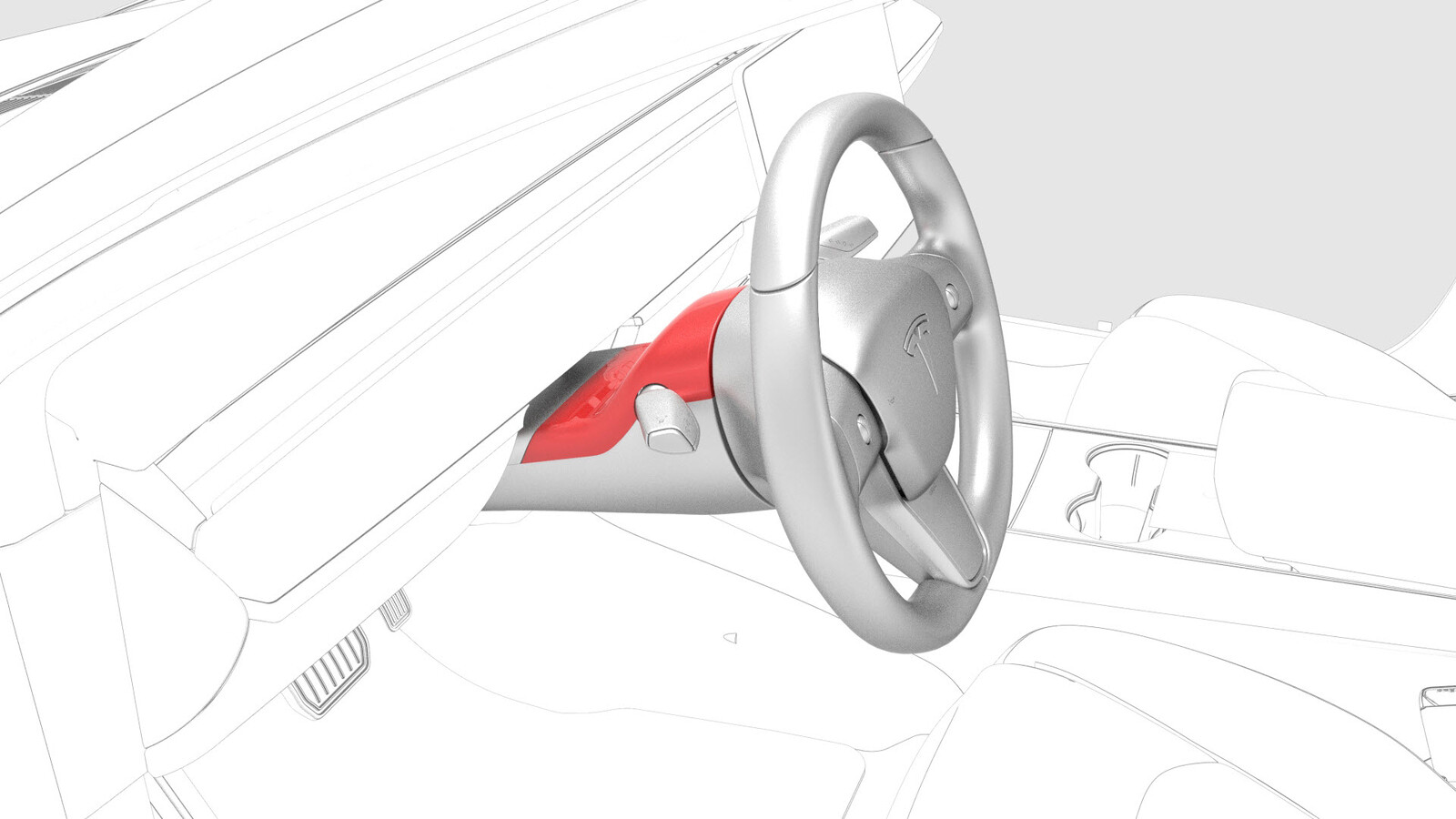

  8. 松开将转向柱上部护罩固定到下部护罩的卡子，然后将上部护罩向上拉动。

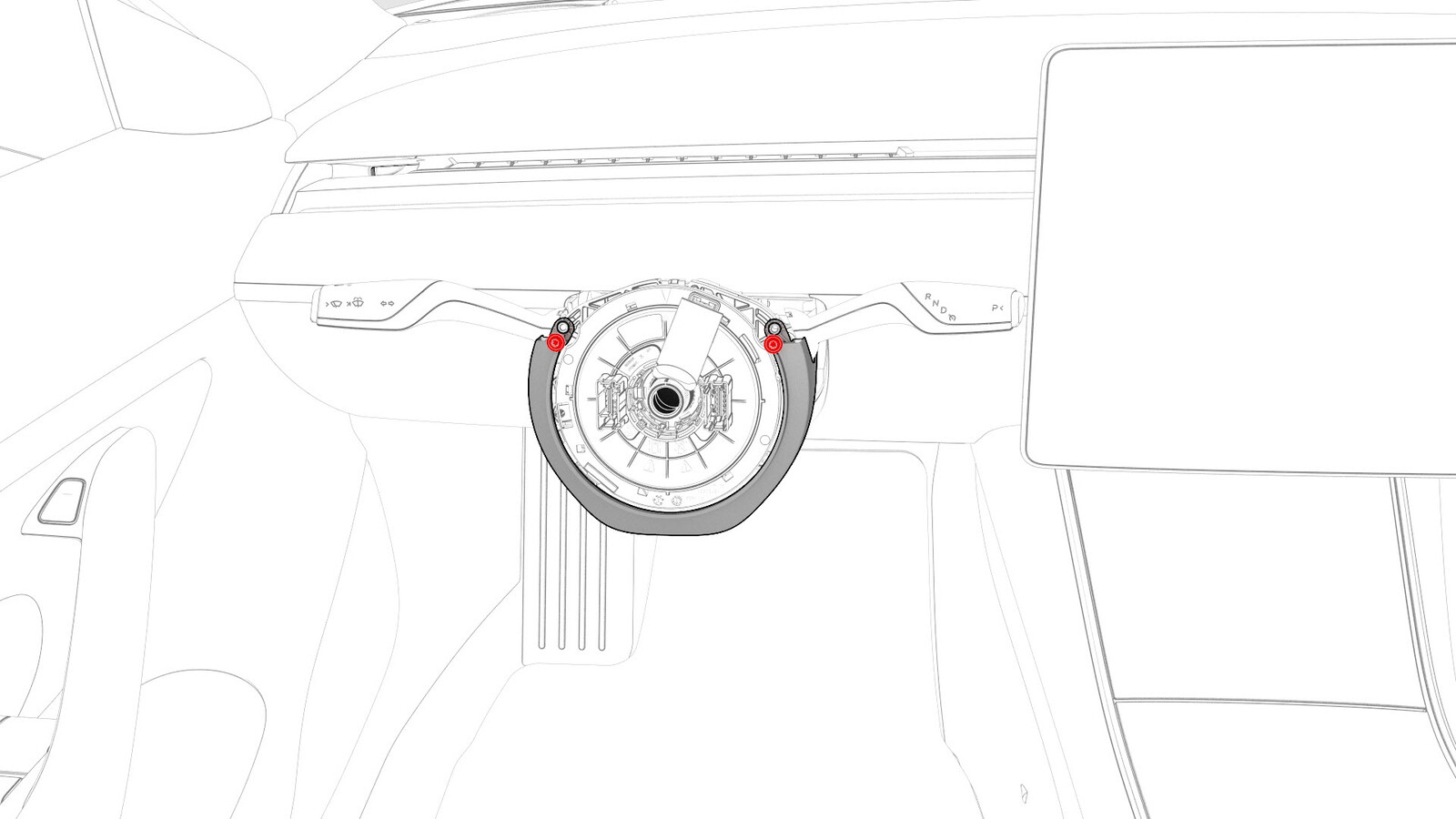

  9. 拆下将转向柱下部护罩固定到转向柱的上部螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • 梅花 T20 批头，70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器

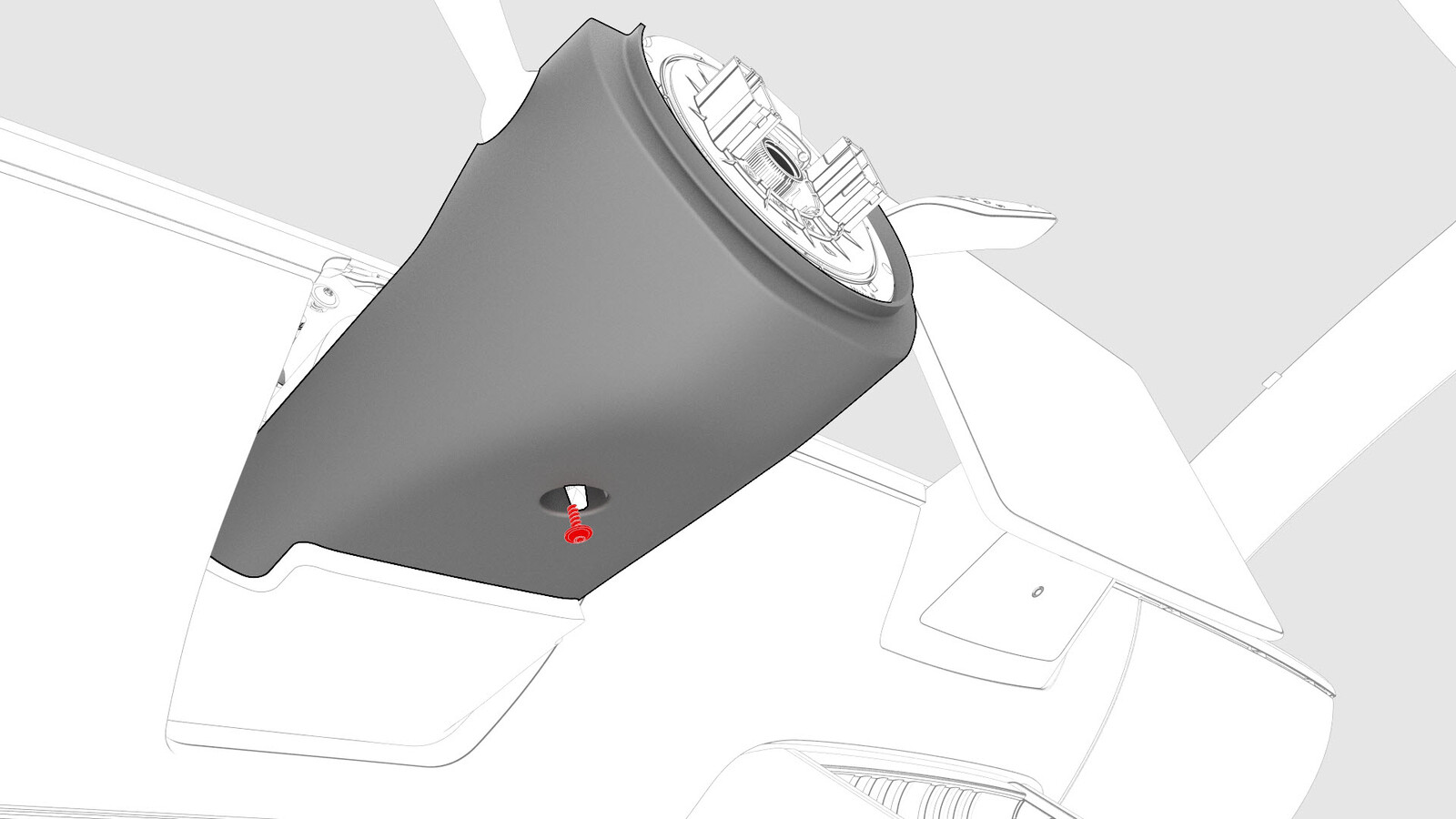

  10. 拆下将转向柱下部护罩固定到转向柱的下部螺钉，然后将下部护罩从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • 梅花 T20 批头，70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器

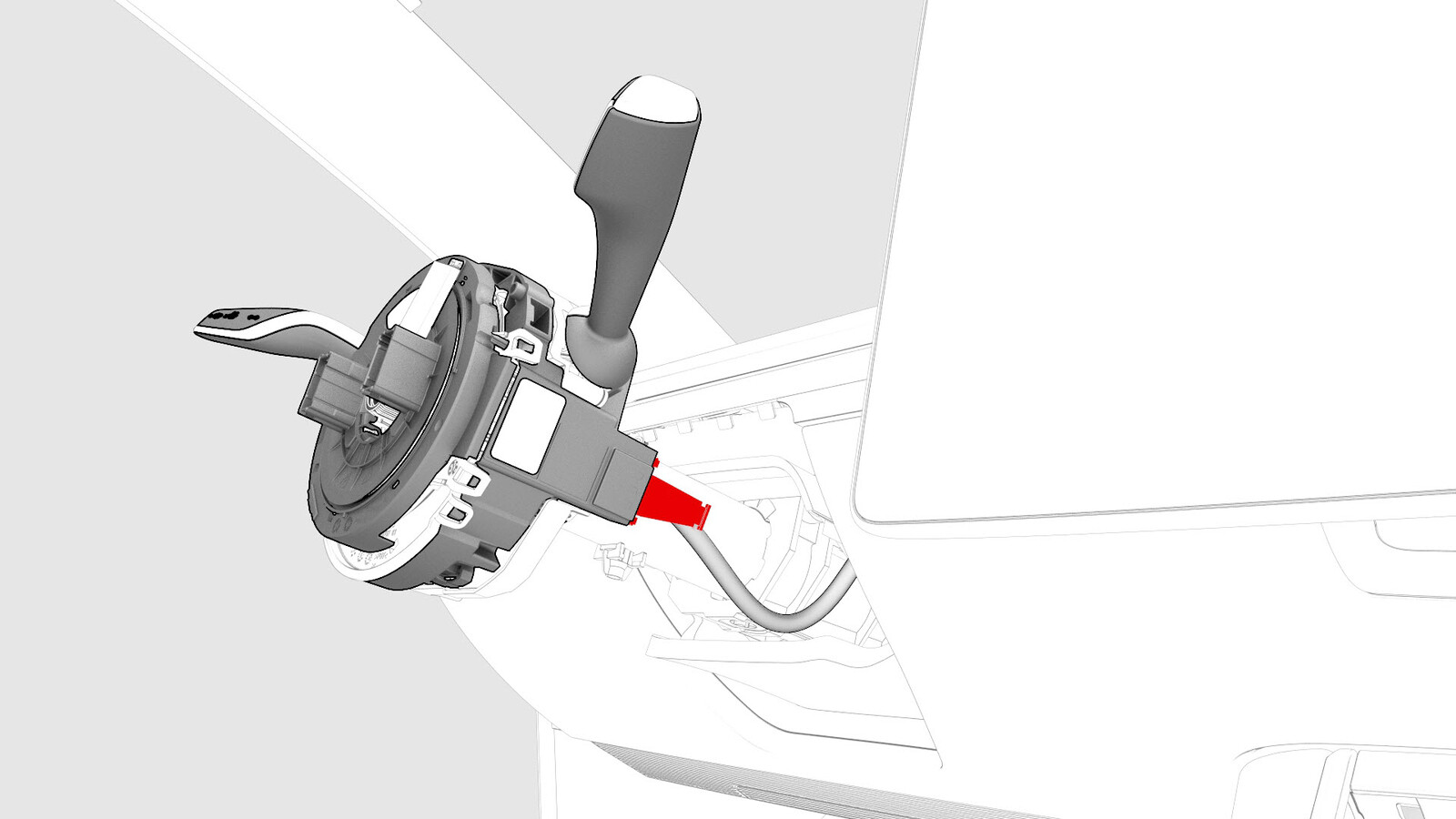

  11. 拆下并弃用转向柱控制模块连接器上的固定夹，然后断开转向柱控制模块连接器上的电气线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    检查连接器上是否有损坏的夹子，如果有则需拆下。

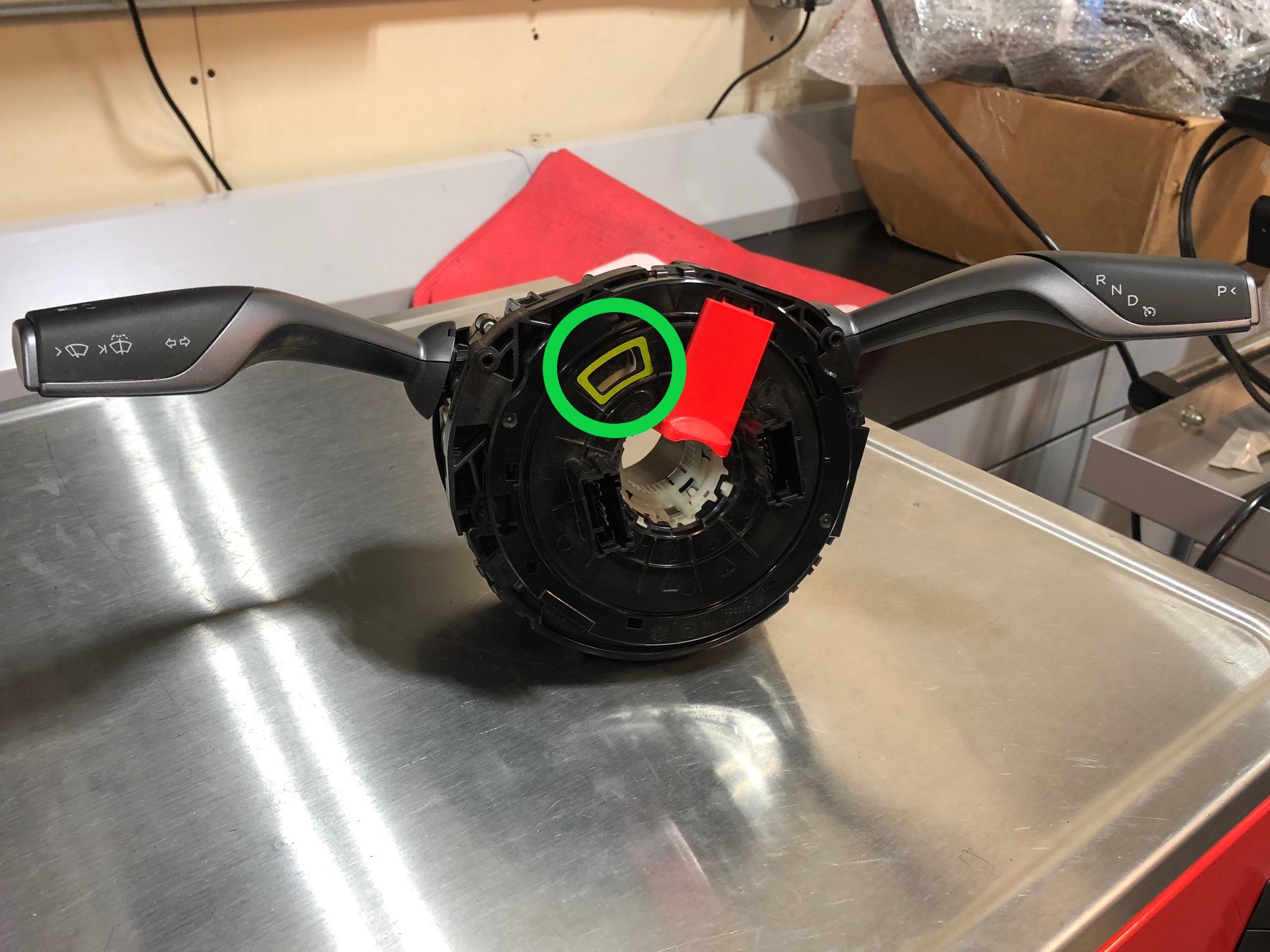

  12. 确保可在转向柱控制模块左上方的检修口处看到钟表弹簧胶带指示标志。
  13. 拆下将转向柱控制模块固定到转向柱的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 5 毫米六角圆端钻头
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件

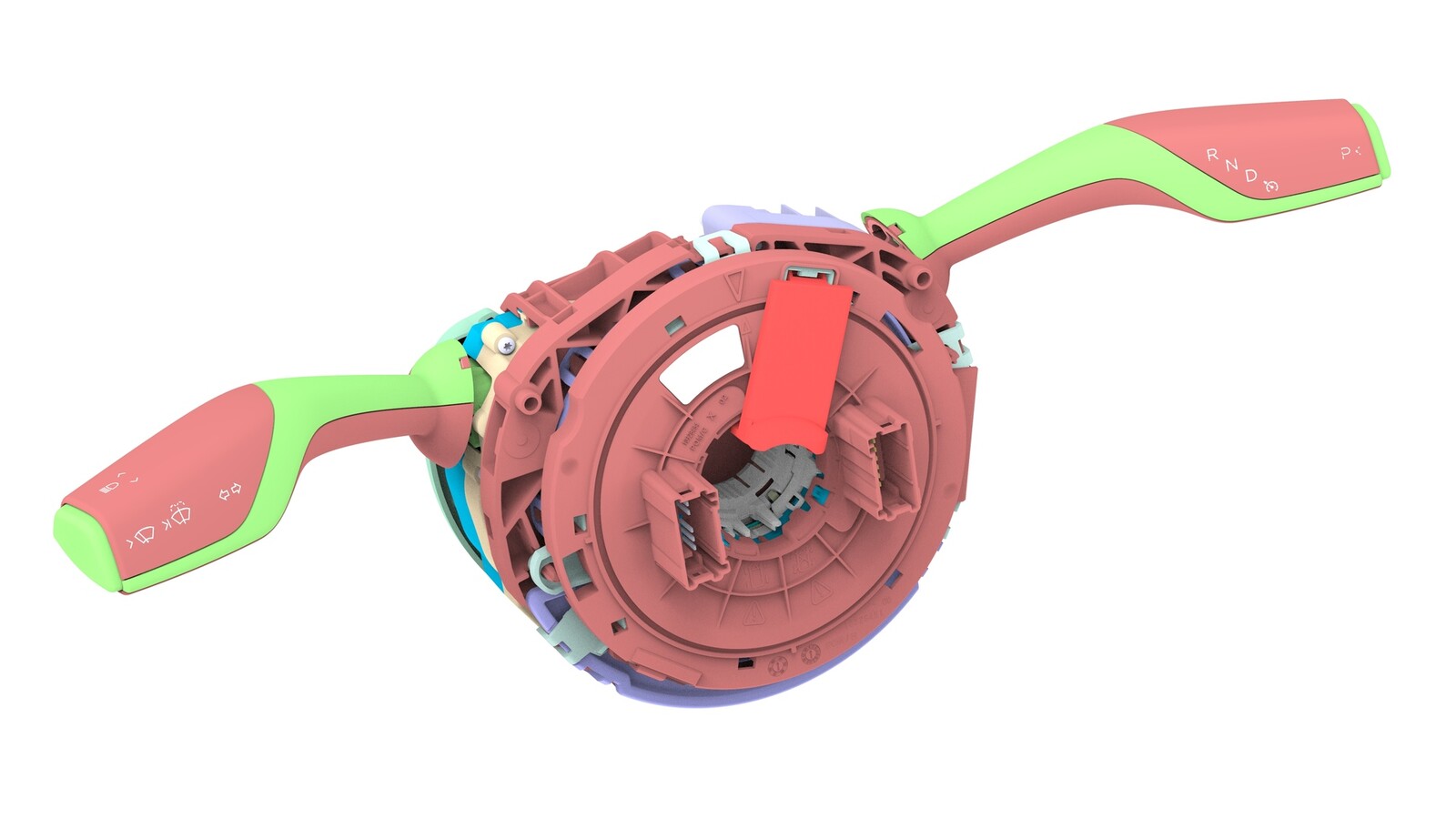

  14. 将转向柱控制模块从转向柱上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    如需重新安装已拆下的转向柱控制模块，确保勿破坏模块中心的花键式套环。

安装

  1. 确保可在转向柱控制模块左上方的检修口处看到钟表弹簧胶带指示标志。
  2. 将转向柱控制模块小心地安装到转向柱上，然后安装将转向柱控制模块固定到转向柱的螺栓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 5 毫米六角圆端钻头
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件
  3. 将橙色塑料固定夹 (1028053-00-A) 安装到转向柱控制模块的电气线束连接器上。
  4. 将电气线束固定到转向柱控制模块连接器。
  5. 执行推拉推测试，确保转向柱控制模块电气连接器稳妥就位。
  6. 安装将转向柱下部护罩固定到转向柱的下部螺钉。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • 梅花 T20 批头，70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
  7. 安装将转向柱下部护罩固定到转向柱的上部螺钉。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • 梅花 T20 批头，70 毫米
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
  8. 安装将转向柱上部护罩固定到下部护罩的卡子。

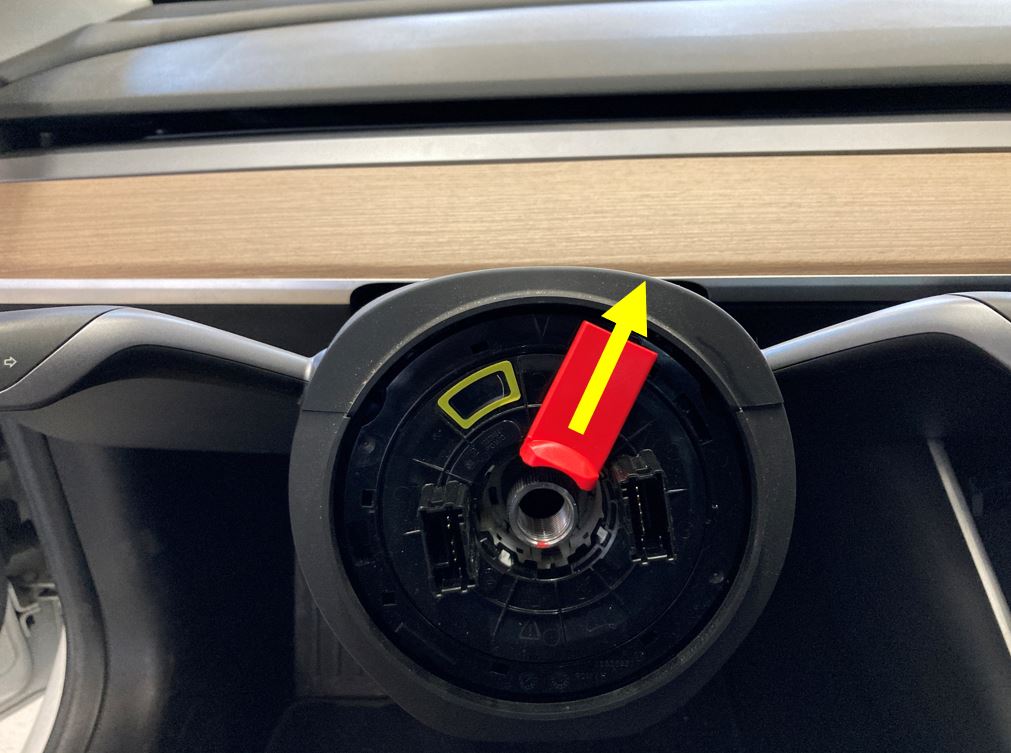

  9. 提起红色锁片，将其从新转向柱控制模块上拆下。
  10. 安装方向盘。请参阅Steering Wheel (Remove and Install)。
  11. 安装驾驶位气囊。请参阅Airbag - Driver (Remove and Replace)。
  12. 连接 12V/低压电源。请参阅12V/LV Power (Disconnect and Connect)。
  13. 安装前备箱后部挡板。请参阅Underhood Apron - Rear (Remove and Replace)。
  14. 进入“维护模式”。请参阅Service Mode。
  15. 更新车辆固件。请参阅Software Update。
  16. 安装第二排座椅下部座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
  17. 退出“维护模式”。请参阅Service Mode。
  18. 升起所有车窗，关闭左前车门。
