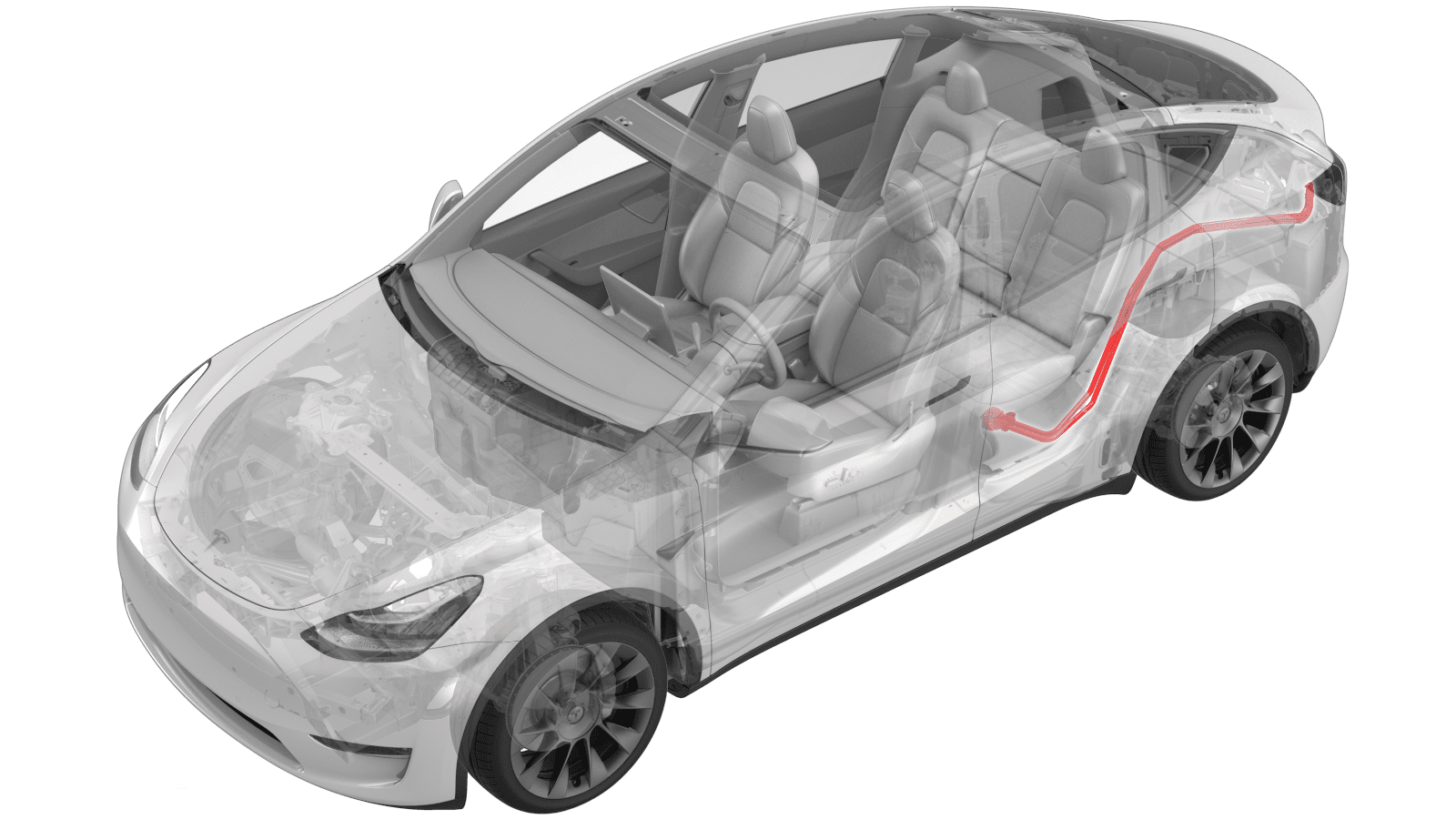

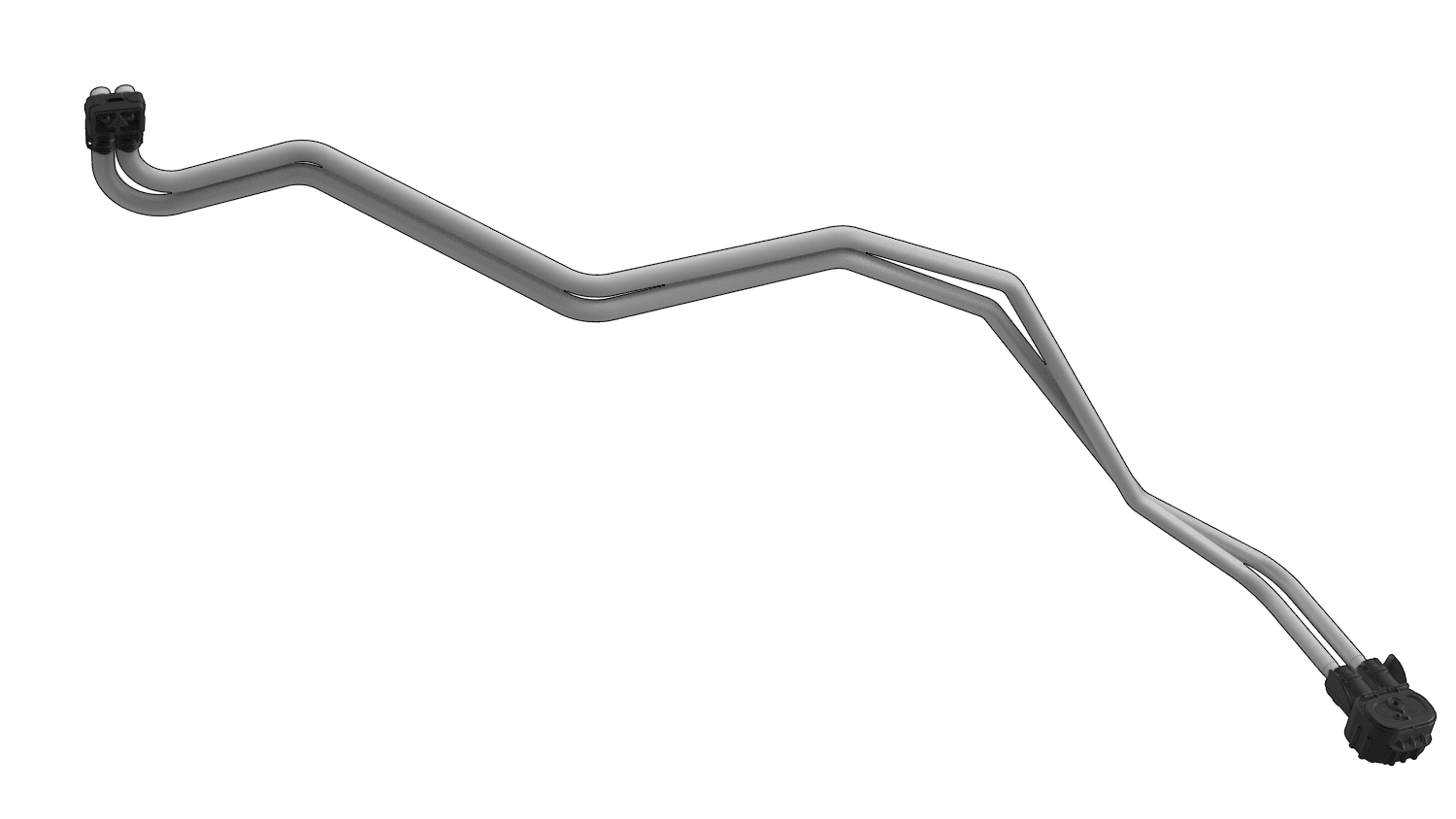

母排 - 充电接口至高压电池（拆卸和更换）

校正代码 44013102 0.84 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

    设备：
    • 1076921-00-A 绝缘电阻万用表，Fluke 1587（欧洲、中东和非洲）
    • 1076921-01-B 绝缘电阻万用表，Fluke 1508（亚太地区）
    • 1130480-00-A 超薄测试探针，Fluke TP38
    警告

    Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

    警告

    Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.

    警告
    If corrective eyewear is necessary to safely perform any procedure, make sure that the eyewear is securely restrained to the head and cannot fall off.
    警告

    执行此程序时需要穿戴适当的个人防护装备 (PPE)：

    • 高压 (HV) 绝缘手套
    • 皮革手套保护罩
    • 高压绝缘手套测试器
    • 护目镜
    • 电气绝缘保护安全鞋
    警告

    手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。

    警告
    Make sure that the HV gloves are not expired.
    • North America: HV gloves can be used up to 12 months after the testing date printed on the glove, but only 6 months after first use even if the gloves are still within the 12 month period. If the gloves were not put into service during the 12-month period following the testing date, they must be retested before being put into service.
    • Europe: Class 0 (1000V) HV gloves have no expiration date and may be used if they pass the pre-use assessment and the periodic inspection.
    • Asia Pacific: Follow the expiration date stated by the HV glove manufacturer, and:
      • o China only: Test the gloves every 6 months according to GB/T 17622.

    扭矩规格

    表 1. 扭矩规格： 母排 - 充电接口至高压电池（拆卸和更换）
    描述 扭矩值 推荐工具 重复使用/更换 备注
    母排至充电接口螺母
    9 Nm (6.6 lbs-ft)
    • 10 毫米深套筒
    		 重复使用
    母排检修盖板螺栓
    9 Nm (6.6 lbs-ft)
    • 10 毫米深套筒
    		 重复使用
    母排至高压电池仓高压接头螺栓
    9 Nm (6.6 lbs-ft)
    • 10 毫米深套筒
    		 重复使用
    充电接口背面的母排螺柱
    2 Nm (1.5 lbs-ft)
    • 梅花 T10 批头
    		 N/A 对螺柱执行扭矩检查
    边缘支架螺栓
    10 Nm (7.4 lbs-ft)
    • 10 毫米套筒扳手
    		 重复使用

    拆卸

    1. 降下所有车窗。
    2. 打开所有车门，锁定后车门。
    3. 将驾驶位和副驾位座椅移至最前端。
    4. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
    5. 打开掀背尾门。
    6. 打开前备箱盖。
    7. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
    8. 打开充电接口盖板。
    9. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
    10. 执行充电接口电压检查程序。请参阅充电接口电压检查。
    11. 拆卸左侧 C 柱下饰板。请参阅GUID-DB75BFBB-980C-4767-844D-DD5FC4AEE1F0.html。
    12. 拆卸后备箱底板饰板。请参阅GUID-D937E149-8C0B-486F-A555-376066BE8144.html。
    13. 拆卸前备箱底板饰板。请参阅GUID-EFA5DE2D-2C91-48BC-94B0-8B596AB74B95.html。
    14. 拆卸后备箱门槛饰板。请参阅饰板 - 门槛板 - 后备箱（拆卸和更换）。
    15. 拆卸后备箱左侧负重底板支架。请参阅GUID-4EEFF013-172F-4129-B716-FF6D07036C59.html。
    16. 拆卸后备箱左侧挂袋支架。请参阅GUID-D01DCDF3-22A5-4406-8014-AB3DBF61A39A.html。
    17. 拆卸后备箱左侧侧饰板。请参阅GUID-5024587E-10B9-4014-A390-7577EC6DE526.html。

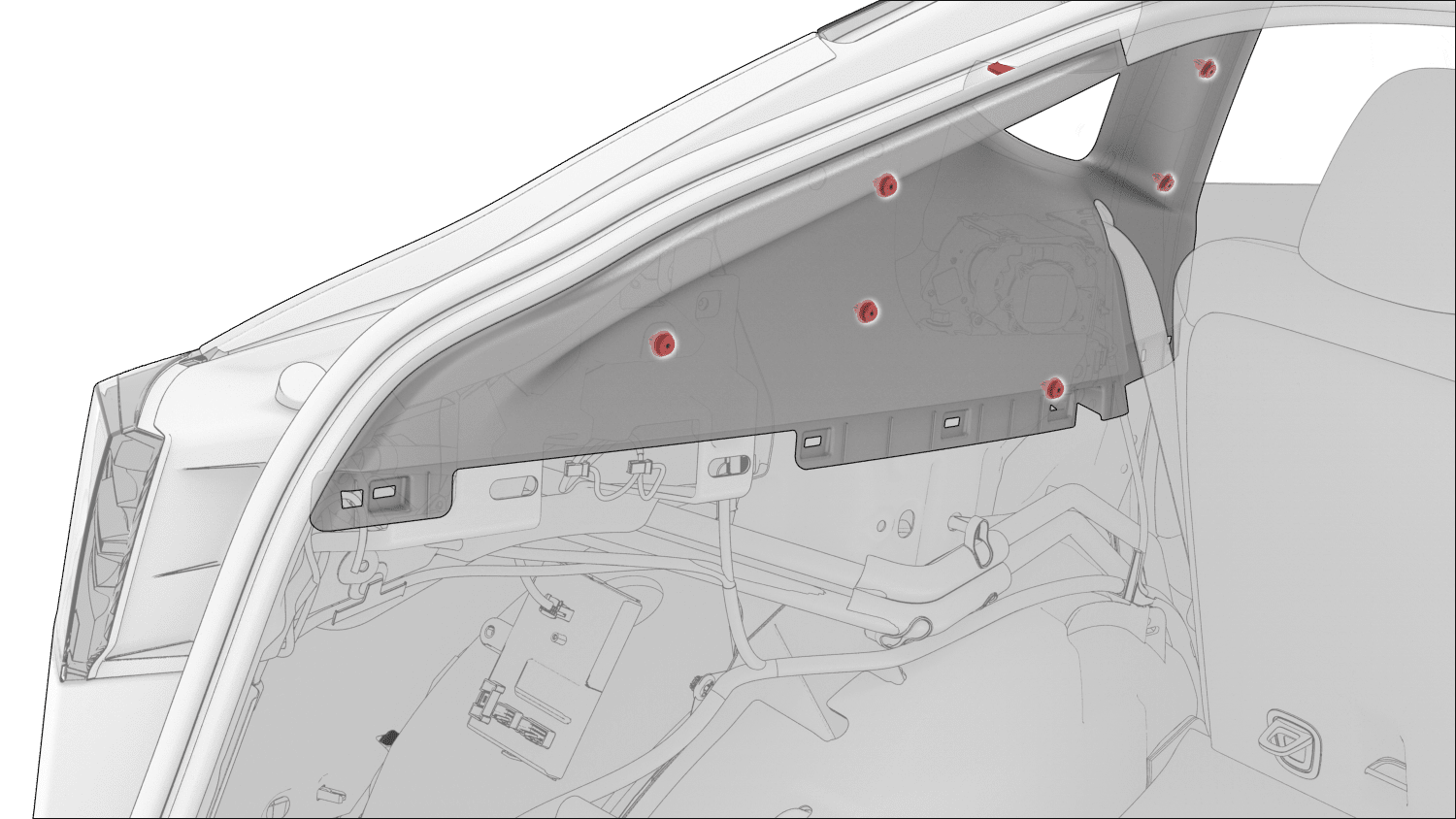

    18. 松开将左侧 C 柱上饰板固定到车辆的卡子（6 个）和锁片（1 个），然后将饰板置于一旁。
      注
      将左侧 C 柱上饰板最前部小心地从顶篷上松开。
      注
      左侧 C 柱上饰板仍连接在后排座椅安全带上。
    19. 拆卸 C 柱支架。请参阅GUID-7127D509-ECC0-447D-A32A-ECCCF5796E6E.html。

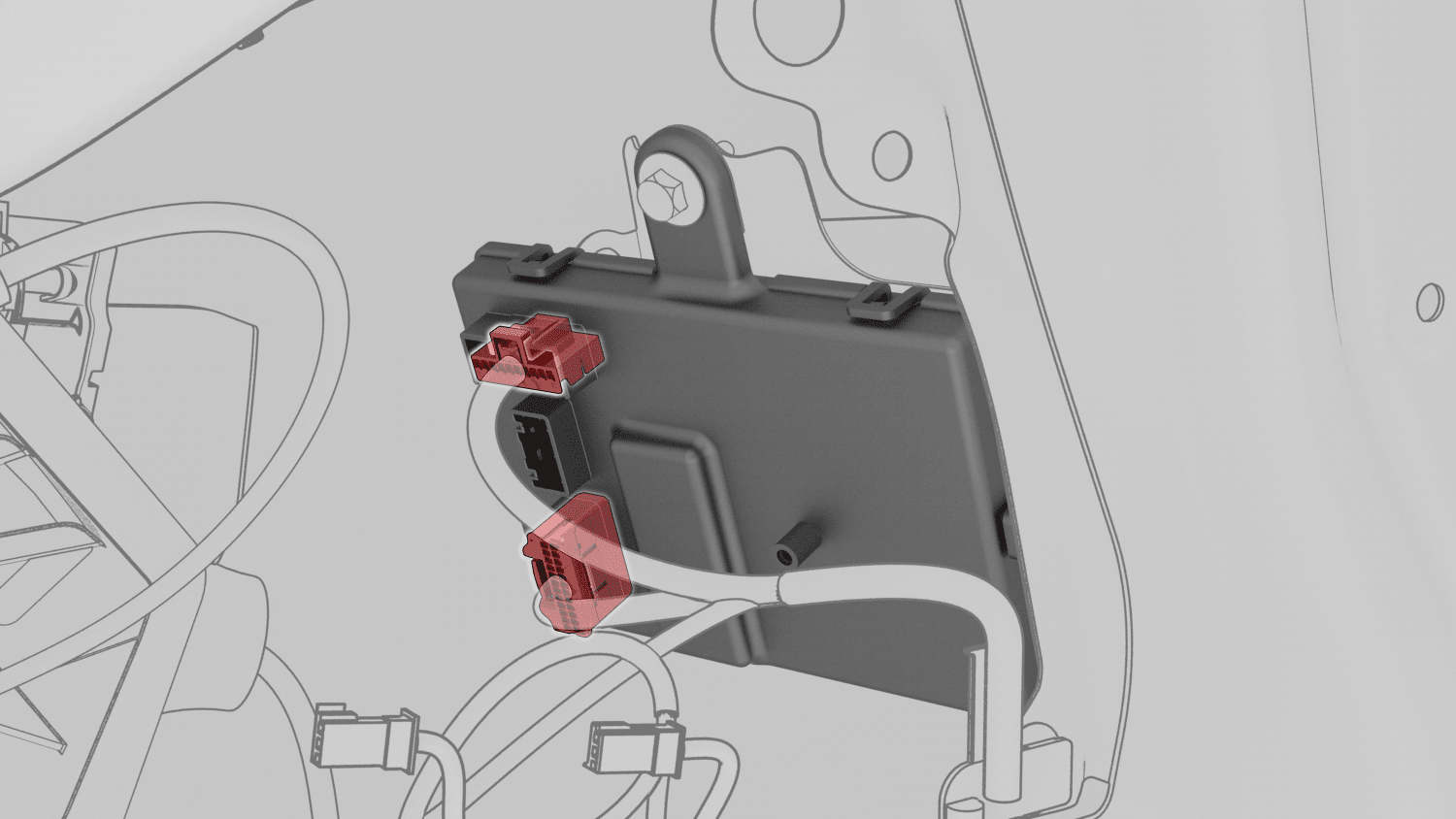

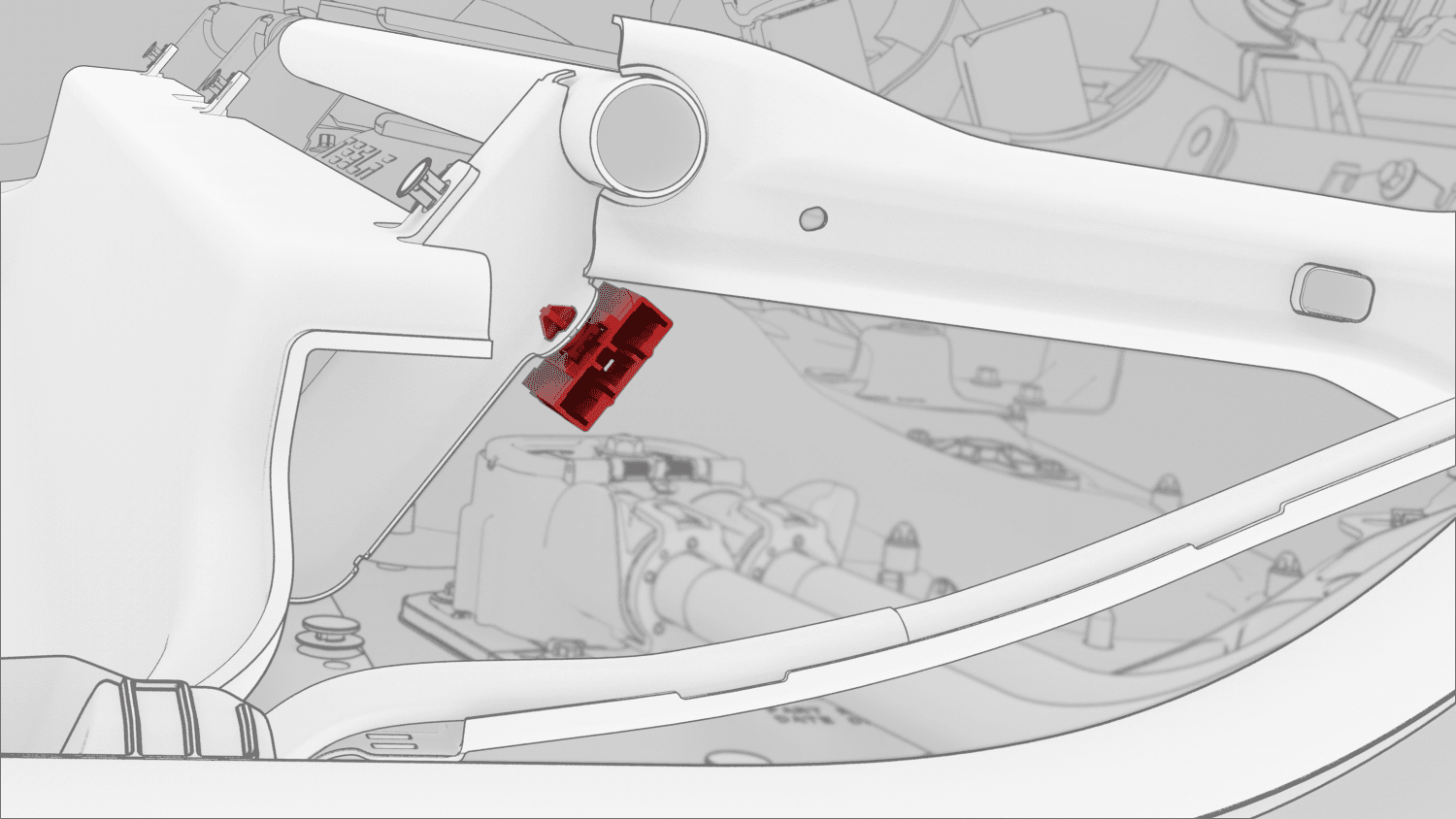

    20. 将左侧车身线束连接器（2 个）从充电接口电子控制单元 (ECU) 上断开。
    21. 松开将左侧车身线束固定到车辆的夹子。

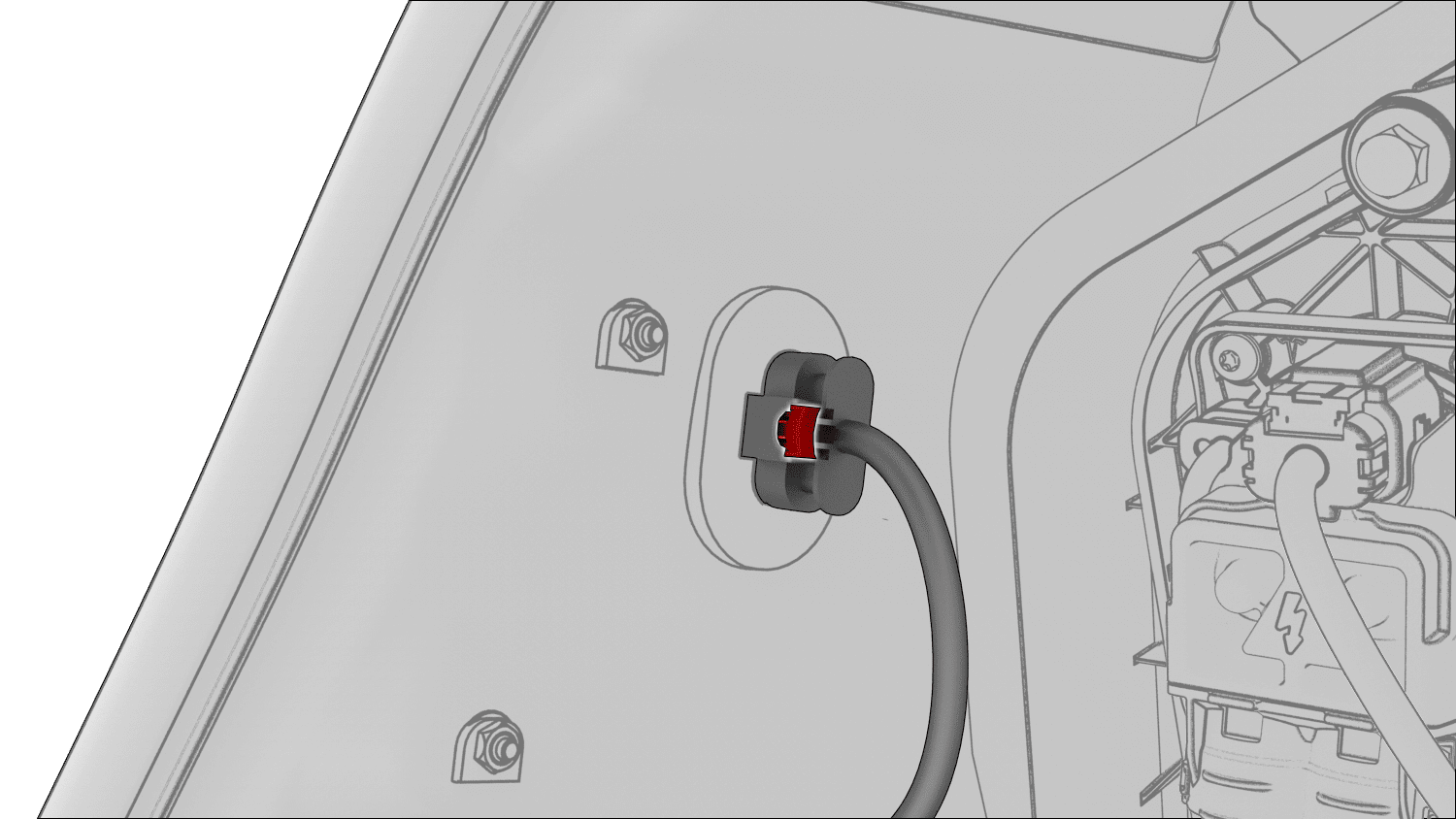

    22. 将红色锁片滑离左侧尾灯连接器，然后将线束从尾灯上断开。
      警告
      DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    23. 松开充电接口低压连接器（2 个）上的锁片，然后将连接器（2 个）从充电接口上断开。
      警告
      DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
      提示
      轻轻提起黑色连接器锁片，以便从 12 针低压连接器上拆下白色锁片。
    24. 将充电接口母排紧固件盖板从充电接口总成上拆下。
    25. 拆卸将充电接口母排固定到充电接口的螺母。
      提示
      推荐使用以下工具
      • 10 毫米深套筒
      • 1/4 英寸标准回旋头棘轮
      • 1/4 英寸扭矩扳手（仅适用于安装程序）
    26. 断开左后座椅滑轨处电气连接器线束。
    27. 松开将电气连接器固定到左后座椅滑轨的卡子，然后将连接器移至一旁。

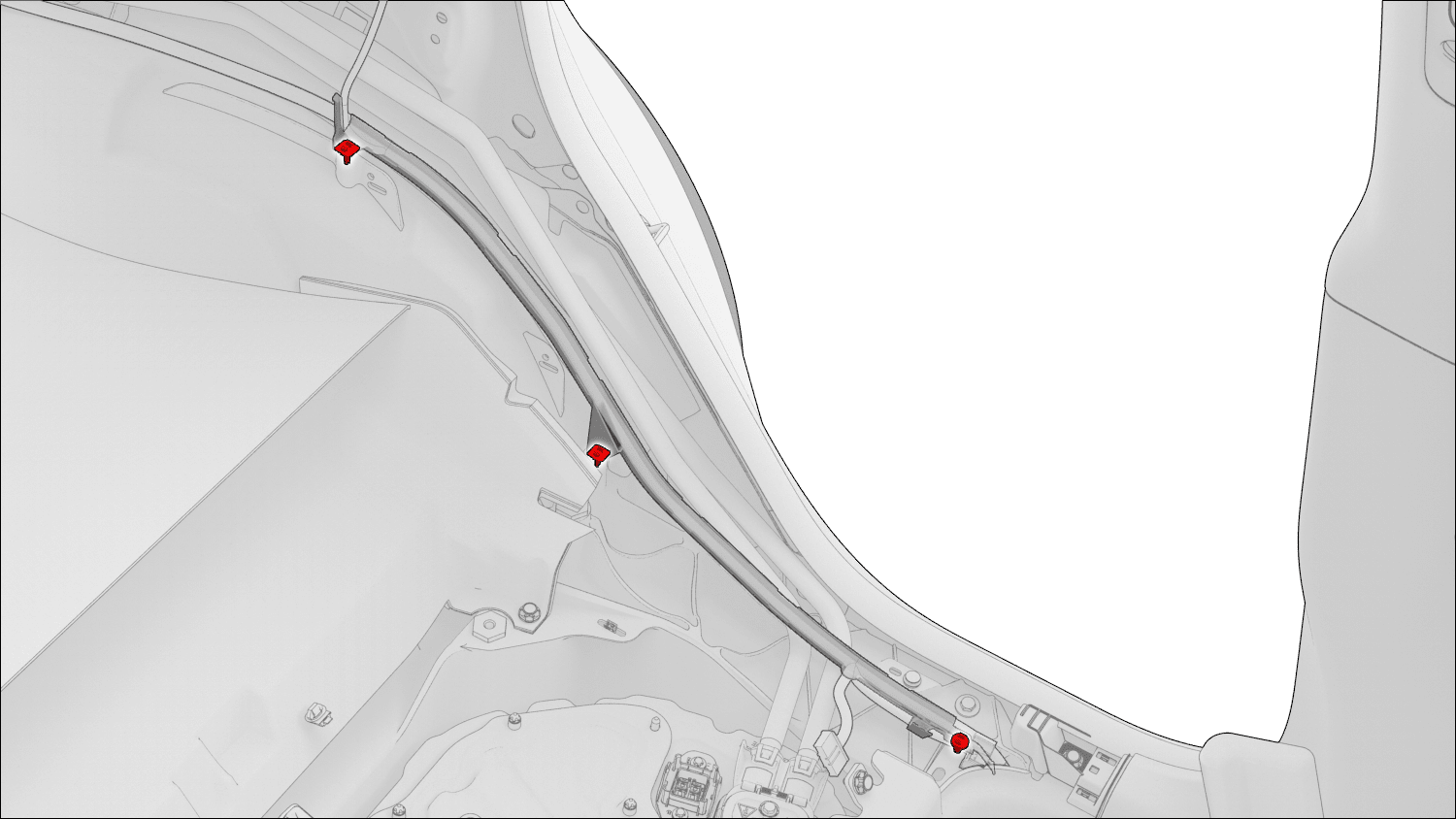

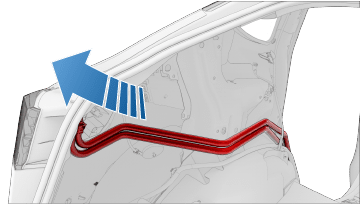

    28. 松开将左侧线束导件固定到车辆上靠近左后门槛区域的卡子（3 个）。
      注
      松开这些卡子即可将左侧车身线束从车辆上松开，以便拆下充电接口母排。

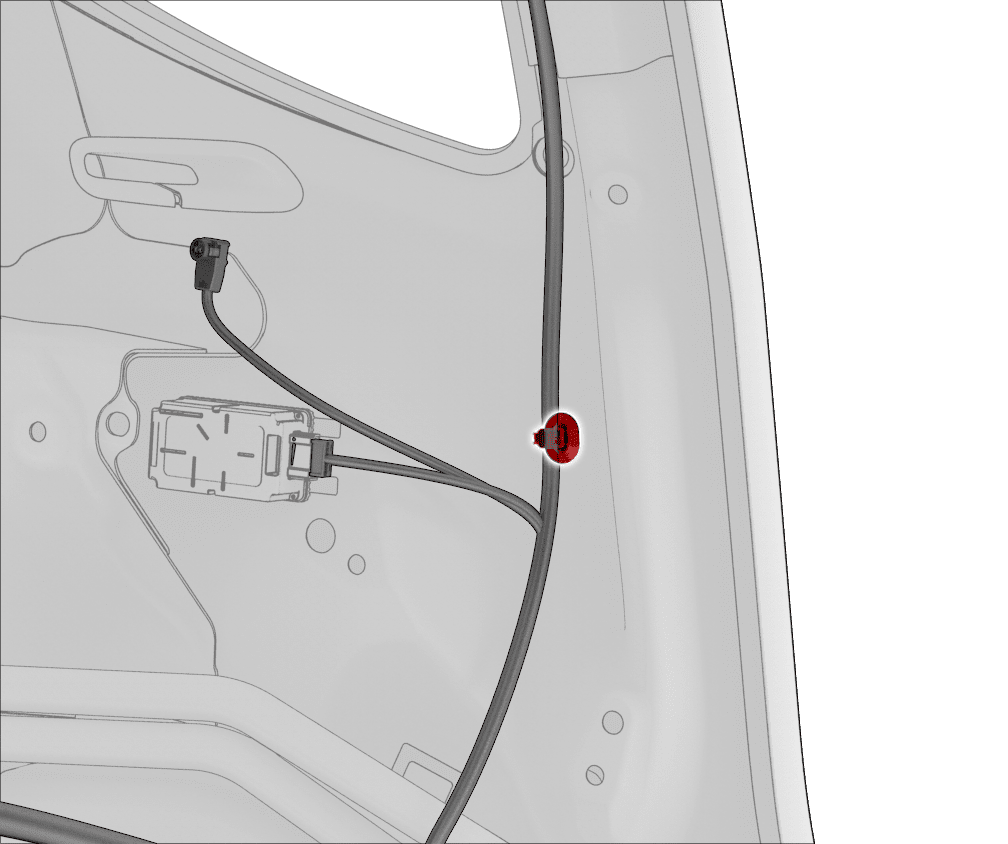

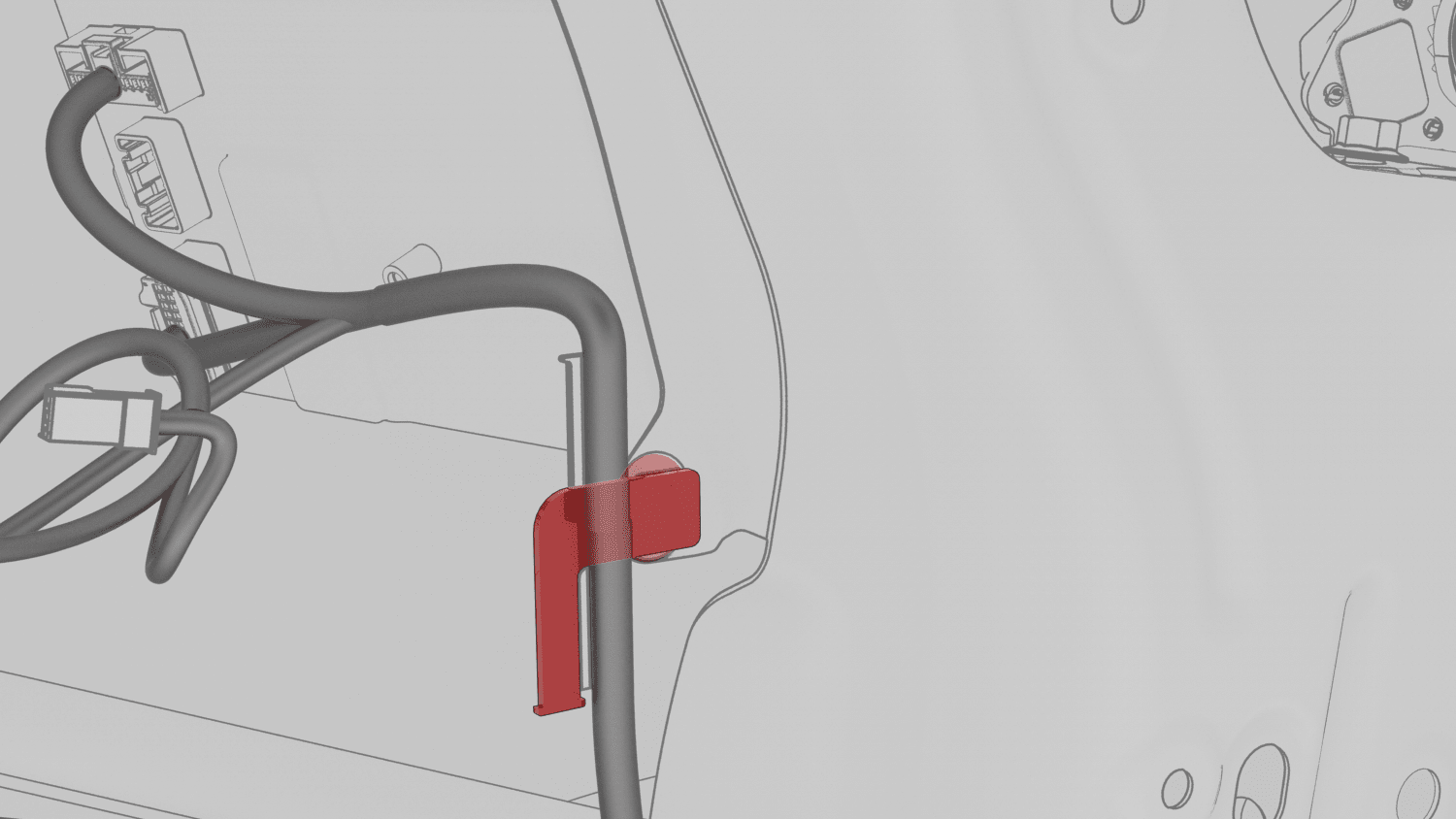

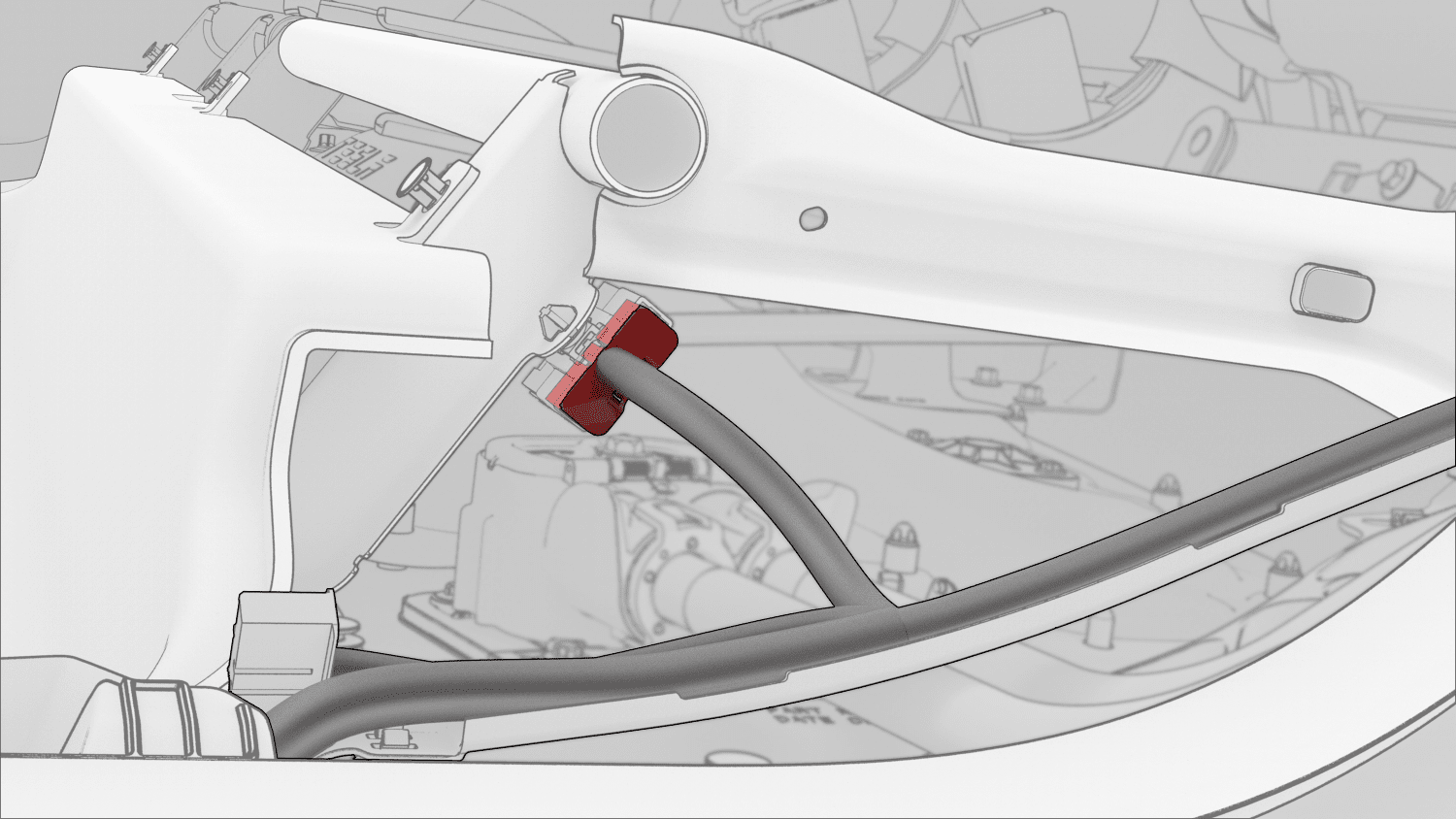

    29. 拆卸将左侧车身线束固定到车辆上靠近左后车门开口的夹子。
    30. 拆卸用于封闭高压电池仓高压接头处充电接口母排检修盖板的螺栓，然后打开检修盖板。
      提示
      推荐使用以下工具
      • 10 毫米深套筒
      • 1/4 英寸标准回旋头棘轮
      • 1/4 英寸扭矩扳手（仅适用于安装程序）
    31. 拆卸将充电接口母排固定到高压电池仓处高压接头的螺栓（2 个）。
      提示
      推荐使用以下工具
      • 10 毫米深套筒
      • 1/4 英寸标准回旋头棘轮
      • 1/4 英寸扭矩扳手（仅适用于安装程序）
    32. 将翼子板盖或其他保护材料放在车辆上充电接口母排的下方。

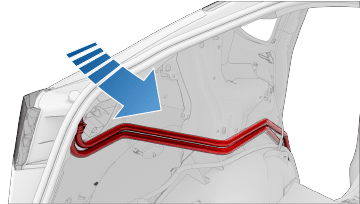

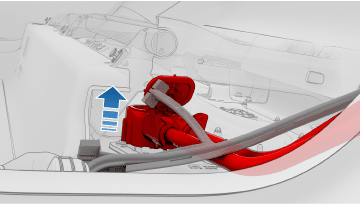

    33. 在协助，将充电接口母排抬离高压接头，然后小心地将母排穿过掀背尾门。
      提示
      轻轻抬起母排的后半部分，以便将母排从高压接头上拆下。

    安装

    1. 对 Hioki 电阻表执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
    2. 使用异丙醇 (IPA) 湿巾清洁高压电池仓处的充电接口母排高压接头，然后等待风干 1 分钟。
    3. 使用异丙醇 (IPA) 湿巾清洁充电接口总成后部的充电接口母排高压接头，然后等待风干 1 分钟。
      注
      如果将安装新的充电接口总成，请跳过这一步骤，因为新的充电接口已预先涂抹了导电膏。
      提示
      使用塑料饰板工具，将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。
    4. 对充电接口背面的母排螺柱执行扭矩检查。
      2 Nm (1.5 lbs-ft)
      注
      如果将安装新的充电接口总成，请跳过这一步骤。
      提示
      推荐使用以下工具
      • 梅花 T10 批头
    5. 在高压电池仓处的各充电接口母排高压接头触点（2 个）上涂抹一滴导电膏。
      注
      如果将新的充电接口母排，请跳过这一步骤，因为新的母排已预先涂抹了导电膏。
    6. 如果将重新安装同一母排：使用异丙醇 (IPA) 湿巾清洁母排两端接合面上的残留物/碎屑。
    7. 在协助下，将充电接口母排放置到车辆上。
      注
      将母排穿过掀背尾门，移动到车辆上。
      注
      务必将母排置于左后座椅滑轨附近的左侧车身线束导件下方。
    8. 在协助下，将高压接头上的导片与充电接口母排连接器对齐，然后将母排连接器安装到高压接头上。
      提示
      轻轻抬起母排的后半部分，以便将母排安装在高压接头上。
      注
      如果放置母排时需要过度用力，说明母排可能已弯曲。检查母排是否损坏，必要时进行更换。
    9. 安装将充电接口母排固定到高压电池仓处高压接头的螺栓（2 个）。
      9 Nm (6.6 lbs-ft)
      提示
      推荐使用以下工具
      • 10 毫米深套筒
      • 1/4 英寸标准回旋头棘轮
      • 1/4 英寸扭矩扳手（仅适用于安装程序）
    10. 安装将左侧车身线束固定到车辆上靠近左后车门开口的夹子。
    11. 安装将左侧线束导件固定到车辆上靠近左后门槛区域的卡子（3 个）。
    12. 安装将电气连接器固定到左后座椅滑轨的卡子。
    13. 将线束连接到左后座椅滑轨处的电气连接器上。
    14. 在各充电接口母排引线（2 个）与充电接口接触的一侧涂抹两滴导电膏。
      注
      如果将安装新的充电接口总成，请跳过这一步骤，因为新的充电接口已预先涂抹了导电膏。
      注
      确保接触表面涂满导电膏。
    15. 将充电接口母排放置在充电接口上，然后安装将母排固定到充电接口的螺母。
      9 Nm (6.6 lbs-ft)
      注
      如果放置母排时需要过度用力，说明母排可能已弯曲。检查母排是否损坏，必要时进行更换。
      提示
      推荐使用以下工具
      • 10 毫米深套筒
      • 1/4 英寸标准回旋头棘轮
      • 1/4 英寸扭矩扳手（仅适用于安装程序）
    16. 佩戴高压绝缘手套和皮革手套。
    17. 在充电接口处，使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
      注
      可接受的电阻值为 0.050 毫欧（50 微欧）至 0.270 毫欧（270 微欧）。如果测得电阻值高于 0.270 毫欧（270 微欧），说明高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试（视情况而定）。
      注
      如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧（50 微欧），则说明测试通过；请继续执行下一步骤。
    18. 在高压电池仓处，使用 Hioki 电阻计测量充电接口母排引线与高压电池仓高压接头螺栓头之间的电阻。另请对其他引线和螺栓头执行该测试。
      注
      可接受的电阻值为 0.050 毫欧（50 微欧）至 0.195 毫欧（195 微欧）。如果测得电阻值高于 0.195 毫欧（195 微欧），说明高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试（视情况而定）。
      注
      如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧（50 微欧），则说明测试通过；请继续执行下一步骤。
    19. 脱下高压绝缘手套和皮革手套。
    20. 关闭充电接口母排检修盖板，然后安装用于将检修盖板锁止入位的螺栓。
      9 Nm (6.6 lbs-ft)
      提示
      推荐使用以下工具
      • 10 毫米深套筒
      • 1/4 英寸标准回旋头棘轮
      • 1/4 英寸扭矩扳手（仅适用于安装程序）
    21. 将充电接口母排紧固件盖板安装在充电接口总成上。
      注
      执行下一步之前，不得固定充电接口母排紧固件盖板。
    22. 将低压线束连接器（2 个）连接到充电接口上，然后安装用于固定这些连接器的锁片（2 个）。
      注
      Push the red locking tab into the connector to engage the connector lock.
      提示
      小心地将白色锁片插入 12 针低压连接器，直至与黑色连接器锁片锁在一起。
    23. 将电气线束连接到尾灯，然后将红色锁片滑向连接器。
      注
      Push the red locking tab into the connector to engage the connector lock.
    24. 安装将左侧车身线束固定到车辆的夹子。
    25. 将左侧车身线束连接器（2 个）连接到充电接口电子控制单元 (ECU)。
    26. 安装 C 柱支架。请参阅GUID-7127D509-ECC0-447D-A32A-ECCCF5796E6E.html。
    27. 将左侧 C 柱上饰板放置在车辆上，然后安装将饰板固定到车辆的卡子（6 个）和锁片（1 个）。
      注
      将 C 柱饰板前部的上方凹槽与顶篷对齐。
    28. 安装后备箱左侧饰板。请参阅GUID-5024587E-10B9-4014-A390-7577EC6DE526.html。
    29. 安装后备箱左侧挂袋支架。请参阅GUID-D01DCDF3-22A5-4406-8014-AB3DBF61A39A.html。
    30. 安装左侧负重底板支架。请参阅GUID-4EEFF013-172F-4129-B716-FF6D07036C59.html。
    31. 安装后备箱门槛饰板。请参阅饰板 - 门槛板 - 后备箱（拆卸和更换）。
    32. 安装前备箱底板饰板。请参阅GUID-EFA5DE2D-2C91-48BC-94B0-8B596AB74B95.html。
    33. 安装后备箱底板饰板。请参阅GUID-D937E149-8C0B-486F-A555-376066BE8144.html。
    34. 安装左侧 C 柱下饰板。请参阅GUID-DB75BFBB-980C-4767-844D-DD5FC4AEE1F0.html。
    35. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
    36. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
    37. 关闭掀背尾门。
    38. 关闭充电接口盖板。
    39. 将驾驶位和副驾位座椅移回原位。
    40. 解锁并关闭所有车门。
