框架 - 座椅靠背 - 副驾位座椅（拆卸和更换）

校正代码 13043502 1.14 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。

拆卸

  1. 从车上拆下副驾位座椅总成。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  2. 拆下副驾位座椅靠背腰部支撑。请参阅腰部支撑 - 靠背 - 副驾位座椅（拆卸和更换）。
  3. 拆下副驾位座椅悬架塑料绝缘体。请参阅塑料绝缘体 - 悬架 - 驾驶位座椅（拆卸和更换）。
  4. 将左右头枕柱导件从座椅靠背框架上拆下。请参阅支柱导件 - 头枕 - 副驾位座椅（拆卸和更换）。
  5. 拆下副驾位座椅靠背倾角调节电机。请参阅电机 - 倾角调节 - 靠背 - 副驾位座椅（拆卸和更换）。
  6. 拆卸并弃置将左右座椅靠背框架固定到座垫框架的螺栓。
    43 Nm (31.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒

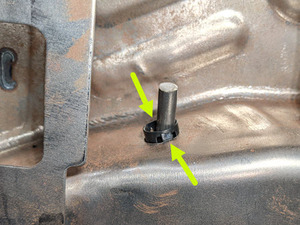

    图 1. LH 如图所示：右侧类似
  7. 将该框架旋转出座垫框架，然后径直向上提起座椅靠背框架，以将其从座椅总成上拆下。

安装

  1. 将副驾位座椅靠背框架放置到座椅总成上，以备安装。
  2. 安装将左右座椅靠背框架固定到座垫框架的螺栓。
    43 Nm (31.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    图 2. LH 如图所示：右侧类似
  3. 安装副驾位座椅靠背倾角调节电机。请参阅电机 - 倾角调节 - 靠背 - 副驾位座椅（拆卸和更换）。
  4. 将左右头枕柱导件安装到座椅靠背框架上。请参阅支柱导件 - 头枕 - 副驾位座椅（拆卸和更换）。
  5. 安装副驾位座椅悬架塑料绝缘体。请参阅塑料绝缘体 - 悬架 - 驾驶位座椅（拆卸和更换）。
  6. 安装副驾位座椅靠背腰部支撑。请参阅腰部支撑 - 靠背 - 副驾位座椅（拆卸和更换）。
  7. 将副驾位座椅总成安装到车辆上。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
