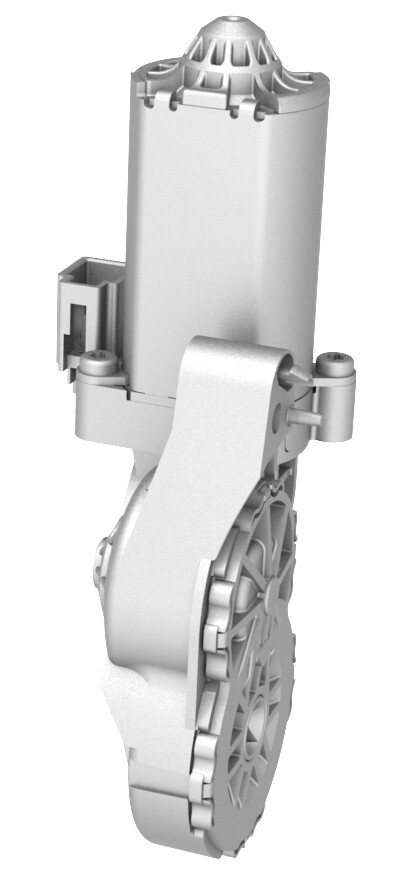

电机 - 倾角调节 - 靠背 - 副驾位座椅（拆卸和更换）
校正代码
13016702 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。
拆卸
- 确认固件版本为 2023.2.11 或更高版本。如果固件版本不是 2023.2.11 或更高版本，请更新车辆固件。
- 从车辆上拆卸副驾位座椅总成。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
- 拆卸副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 拆卸副驾位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
-
将座椅放置在座椅靠背上，以便接触座垫底部。
警告根据需要保护座垫，防止其受损。
-
松开将外壳挡板固定到座椅下方的卡子。
-

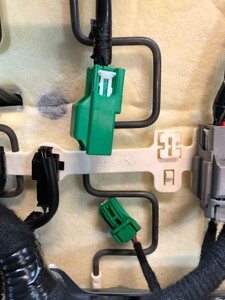

断开座椅靠背加热器连接器。
-
将座椅靠背线束连接器径直向下滑，将其从座椅总成上松开。
-

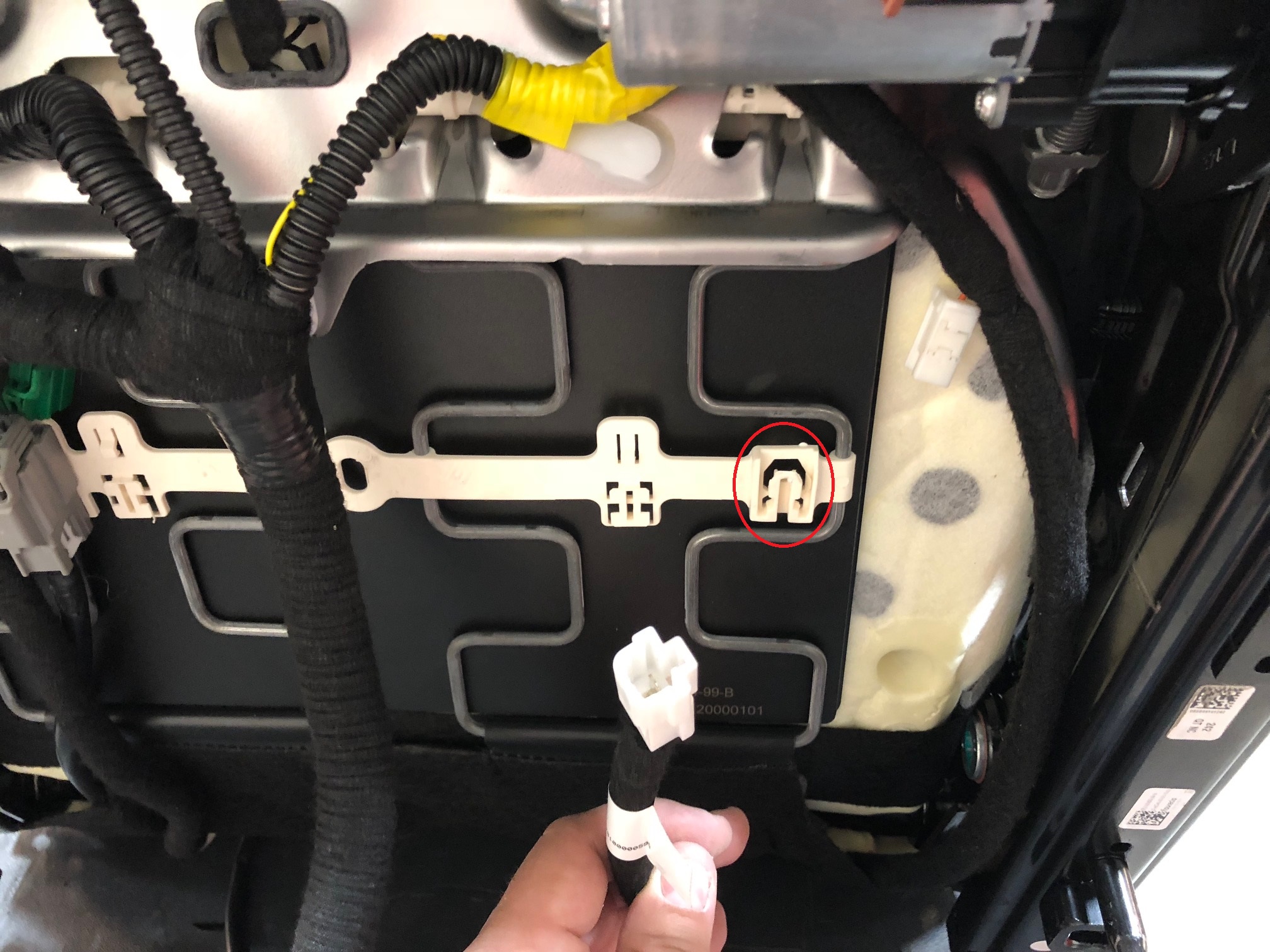

断开座垫加热垫连接器与座椅靠背加热垫连接器的连接。
-
将座垫连接器向上滑，将其从座椅总成上松开。
- 拆卸副驾位头枕饰板。请参阅饰板 - 头枕 - 驾驶位（拆卸和更换）。
- 拆卸副驾位座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
-
将电气线束从靠背倾角调节电机连接器上断开。
-

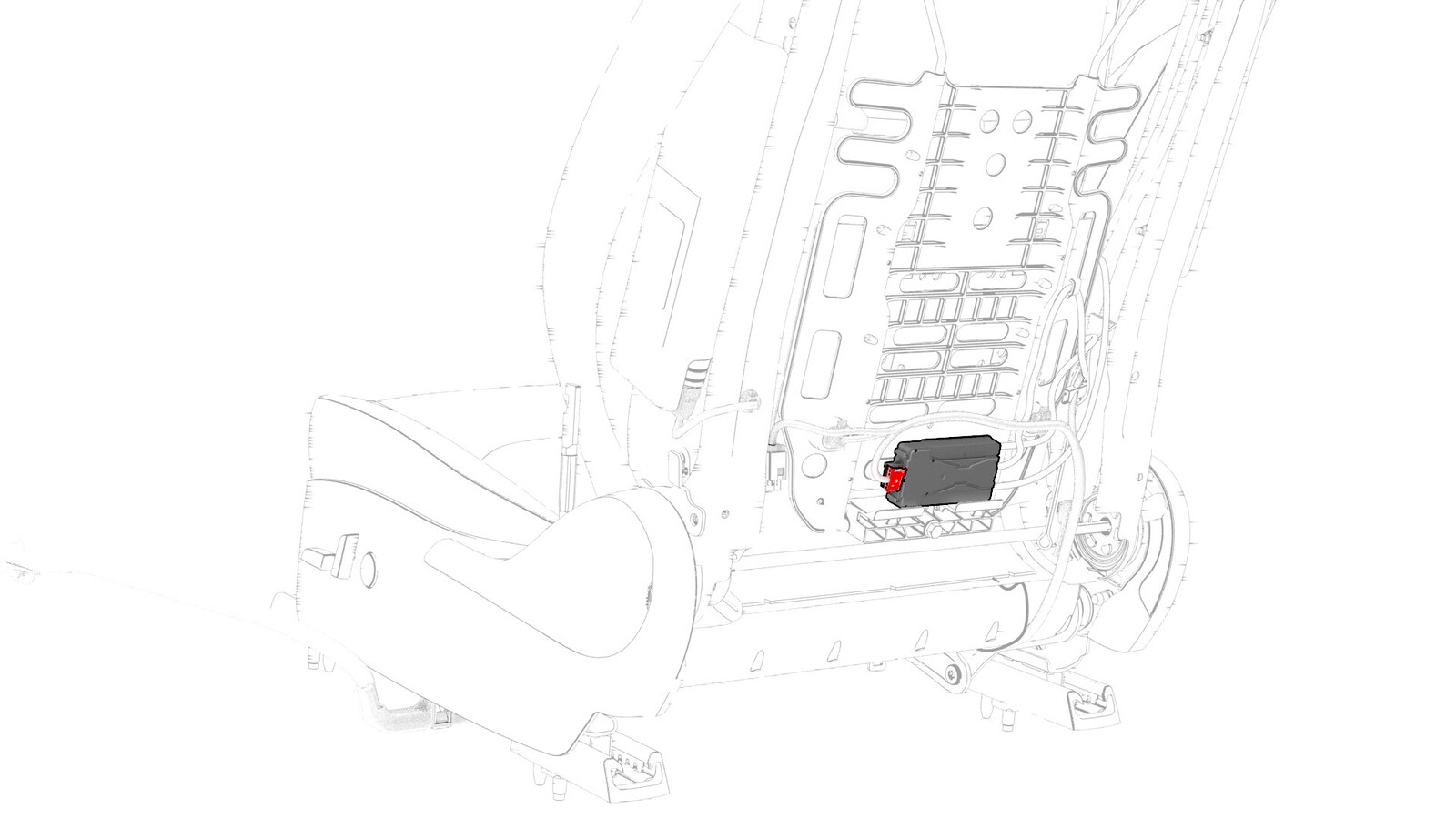

将电气线束从腰部阀组和电子控制单元 (ECU) 上断开。
-

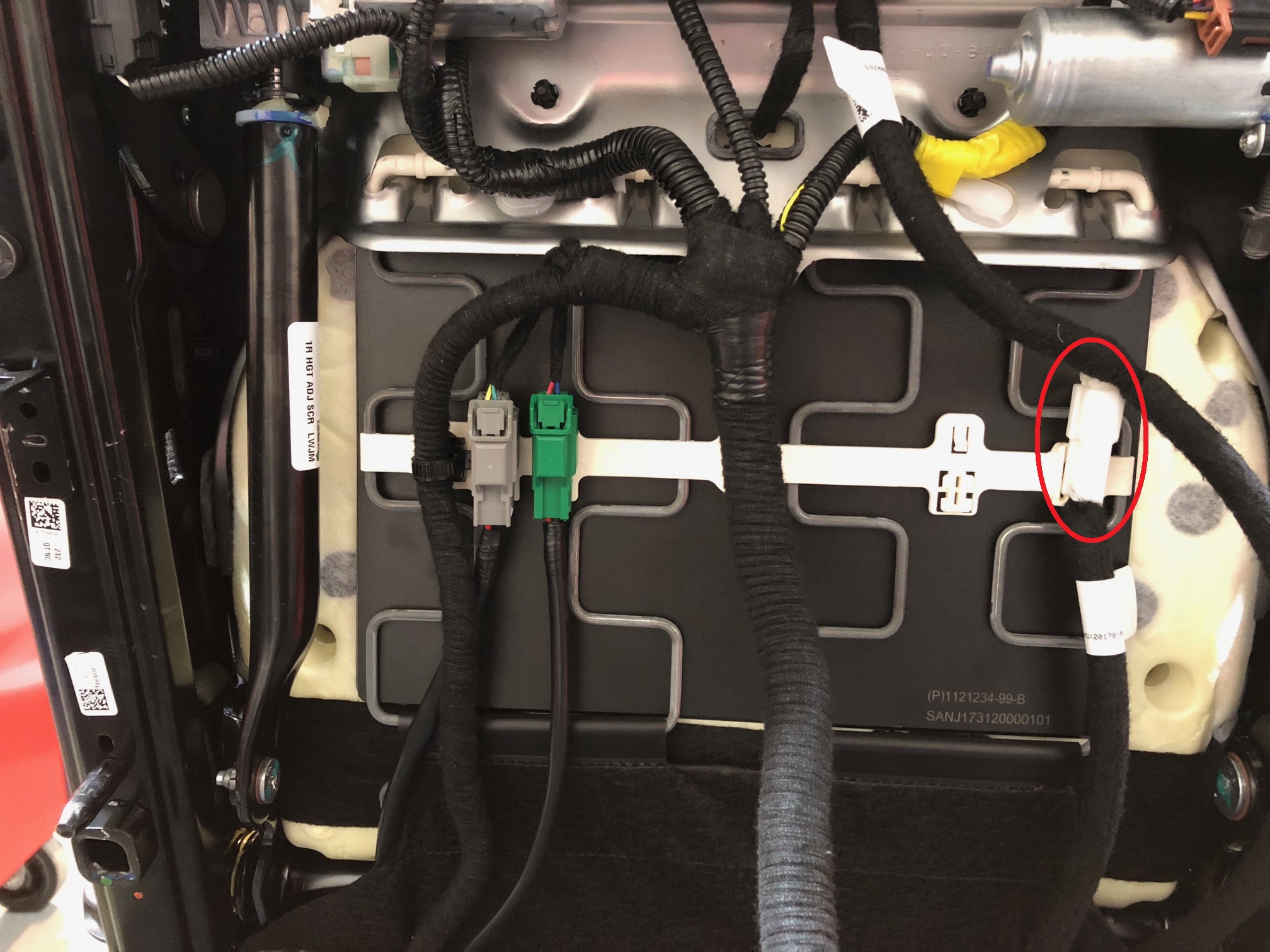

使用饰板工具松开将电气线束固定到座椅框架的夹子。
-
将电气线束从腰部支撑泵连接器上断开。
-

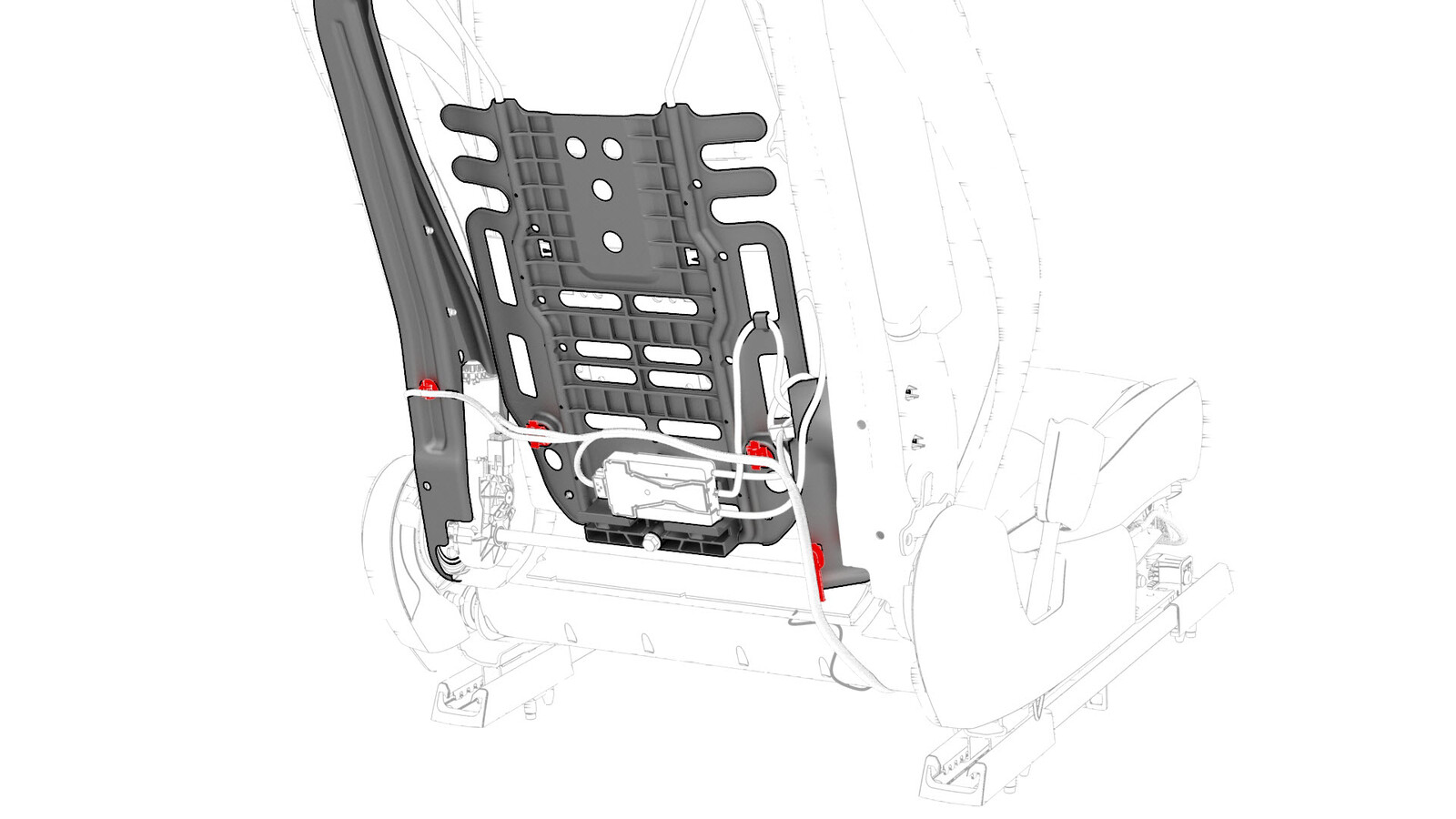

从副驾位座椅靠背框架上拆下副驾位座椅靠背饰板固定件（7 个）。
-
拆卸盖住副驾位座椅靠背框架外角的底部板。
注将饰板径直向上拉离固定锁片，以将其松开。
-
拆卸盖住副驾位座椅靠背框架外角的顶部板。
注将饰板下部从固定锁片上拉离，释放饰板，然后将饰板径直向上拉离上部固定锁片。
-
拆卸盖住副驾位座椅靠背框架内角的底部板。
注将饰板径直向上拉离固定锁片，以将其松开。
-
拆卸盖住副驾位座椅靠背框架内角的顶部板。
注将饰板下部从固定锁片中拉出，以将其松开，然后将饰板径直向上拉离上部固定锁片。
-
拆卸将腰部支撑底部固定到座椅靠背框架的螺栓。
5 Nm (3.7 lbs-ft)注此螺栓位于腰部电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。提示： 推荐使用以下工具：- 10 毫米套筒
-
松开将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
-

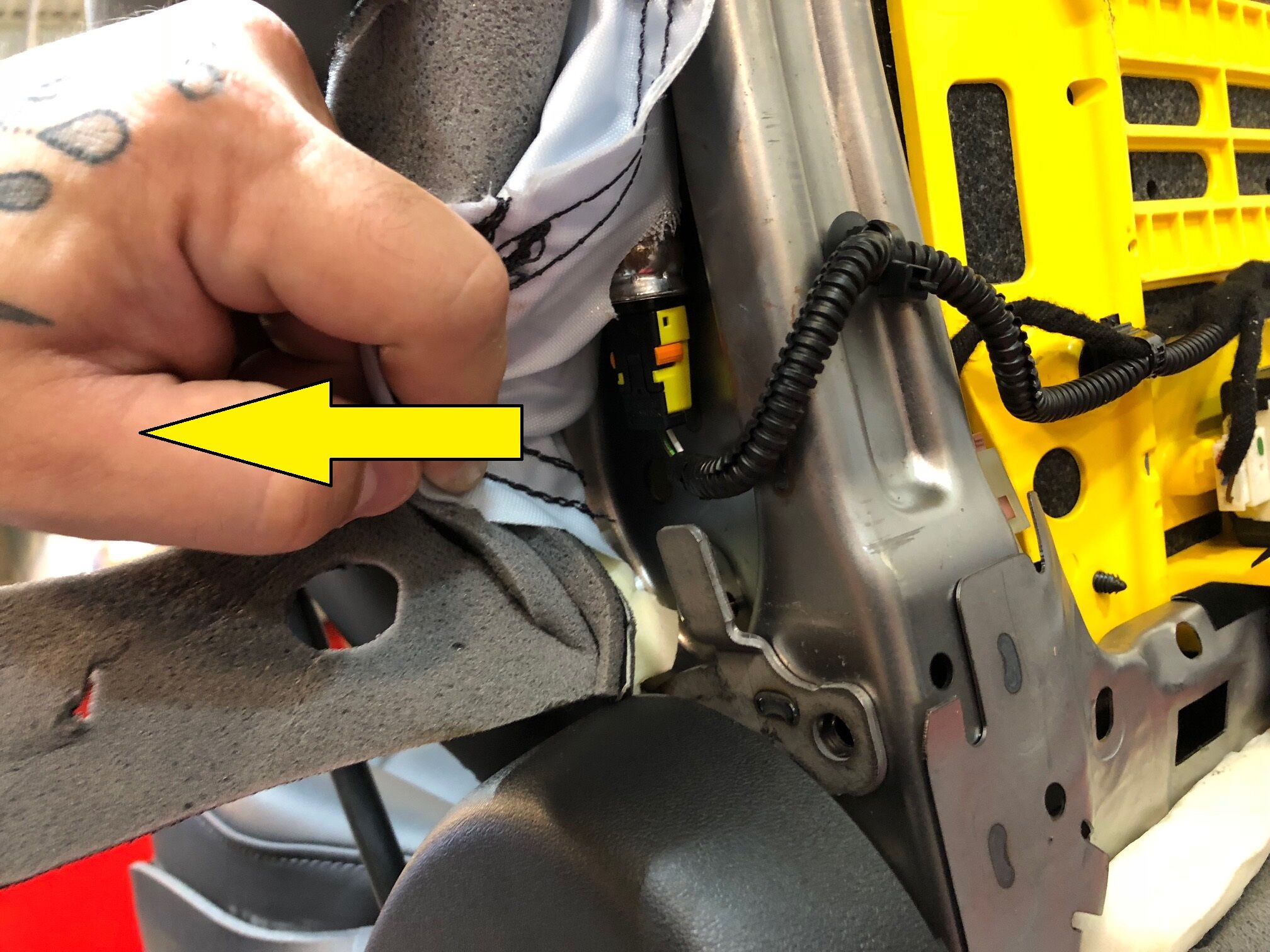

将副驾位座椅靠背饰板拉离副驾位座椅侧气囊，以操作气囊电气连接器。

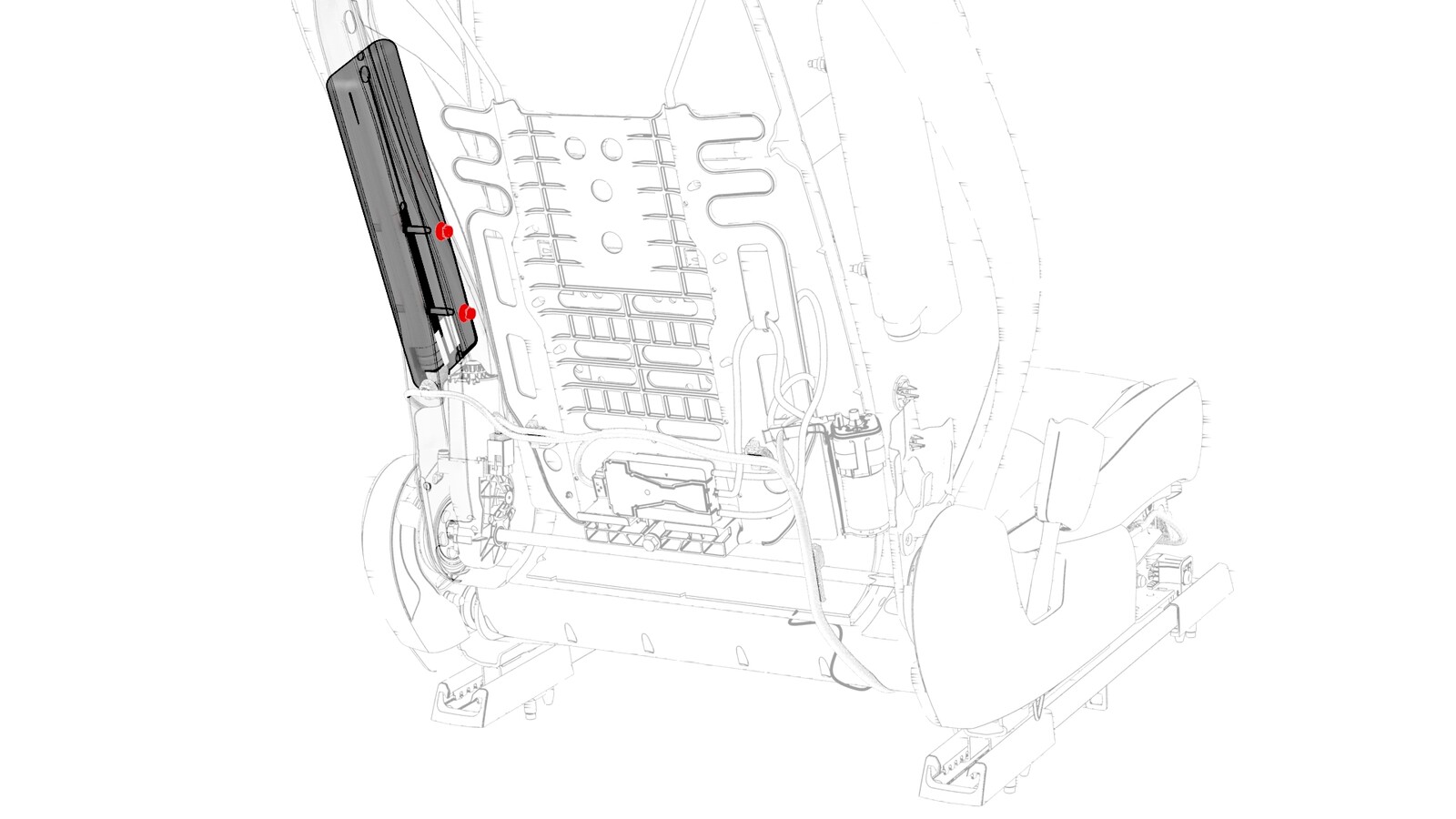

图 1. 左侧如图所示：右侧类似
-
断开副驾位座椅侧气囊，然后将橙色锁片（2 个）向下拉以松开连接器。
图 2. 左侧如图所示：右侧类似
-
拆卸并弃置将副驾位座椅侧气囊固定到座椅靠背框架的螺母（2 个）。
5.4 Nm (4.0 lbs-ft)提示： 推荐使用以下工具：- 10 毫米套筒
图 3. 左侧如图所示；右侧类似
-

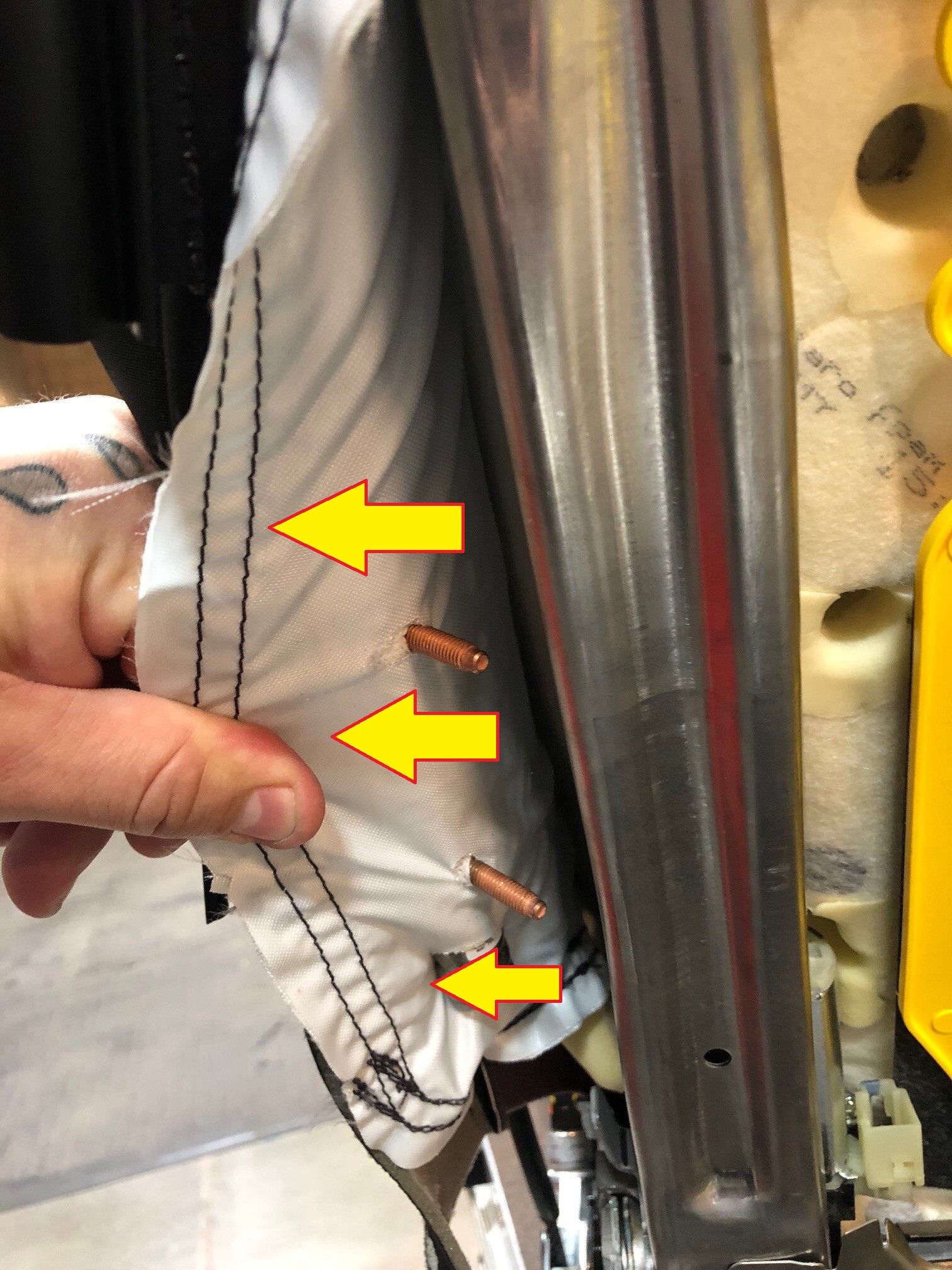

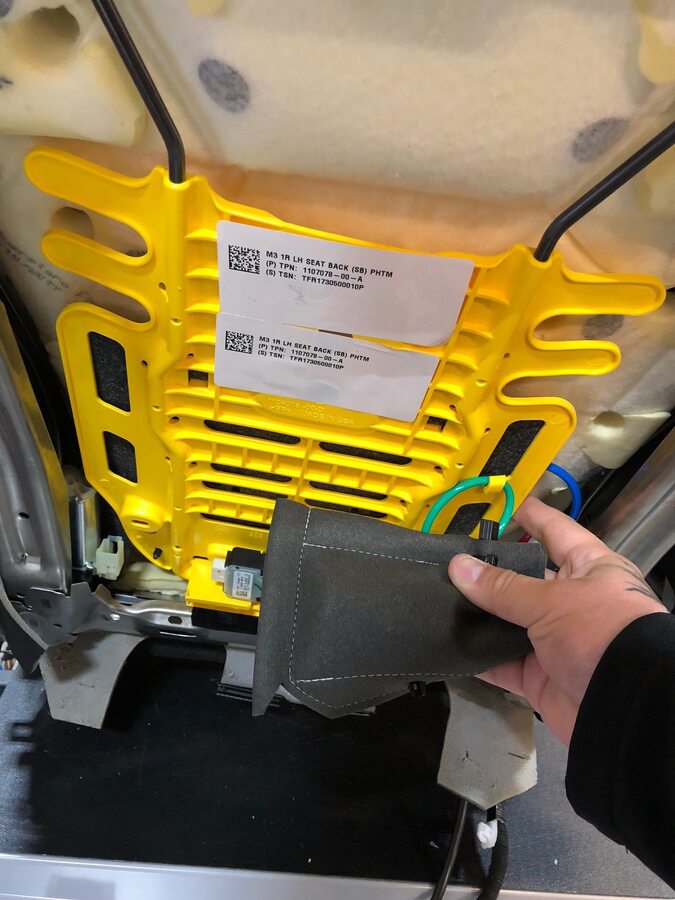

小心地将副驾位座椅侧气囊滑槽从座椅靠背框架中拉出。
警告切勿从气囊滑槽中拆下气囊。
图 4. 左侧如图所示；右侧类似
-

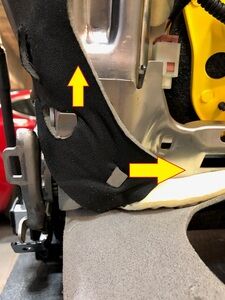

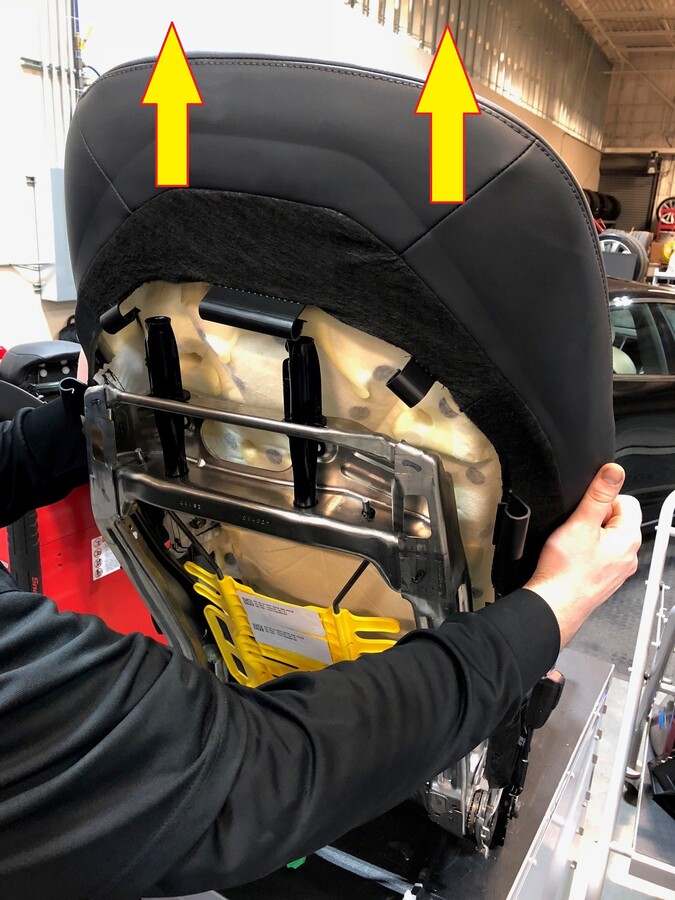

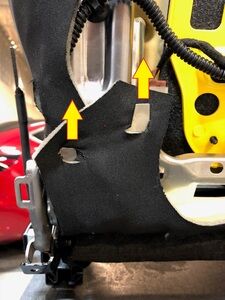

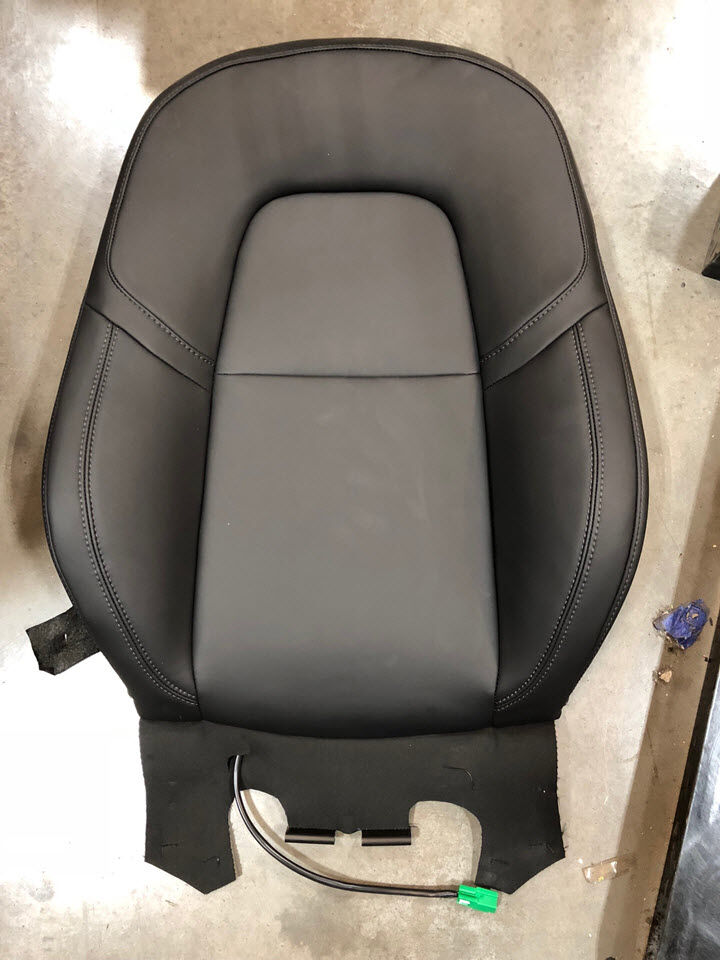

将座椅靠背饰板底部拉离座椅靠背框架，以拆下座椅蒙皮。
注确保加热器线束和座椅靠背饰板均与座椅靠背框架完全分离。
-
松开将腰部支撑泵固定到座椅框架的夹子（2 个）。
注挤压固定夹的三个凸叶，然后向泵方向推动以将其松开。
-

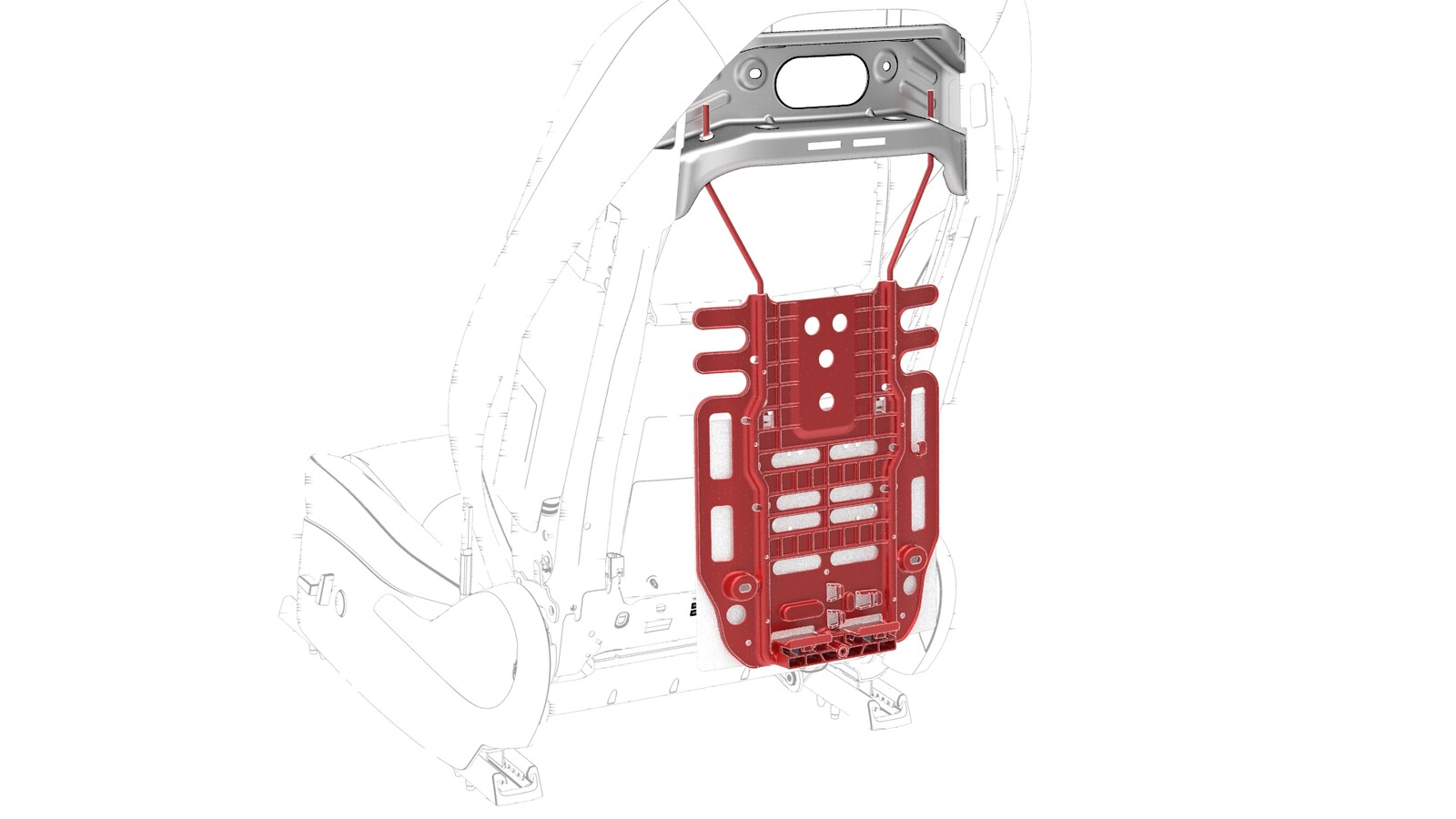

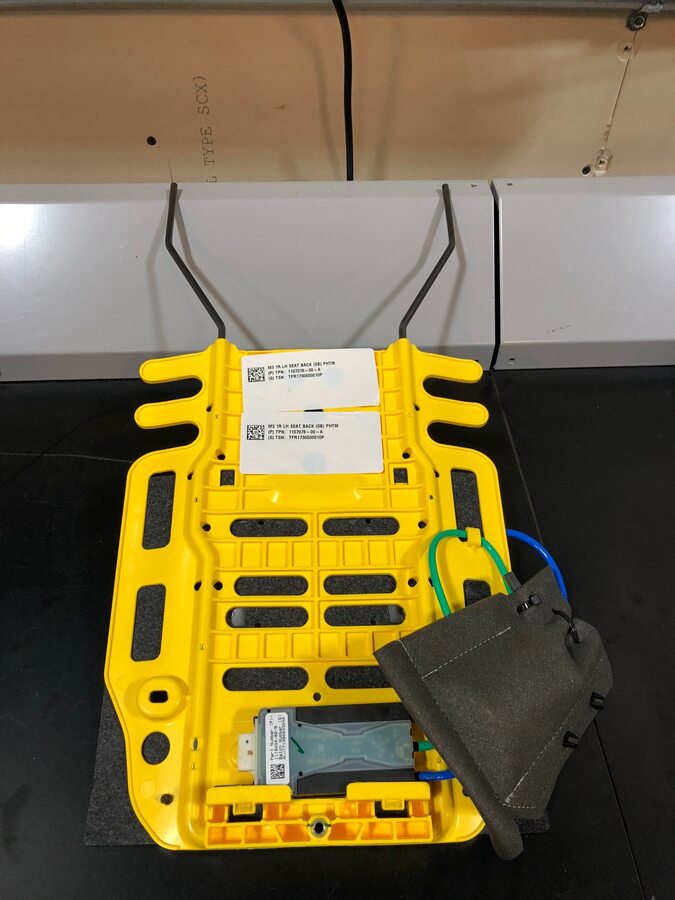

将腰部支撑总成向下滑动，然后将腰部支撑总成底部压入，同时，将腰部支撑总成向上滑动。将腰部支撑总成底部从框架中转出，然后将腰部支撑总成向下拉出框架。
-

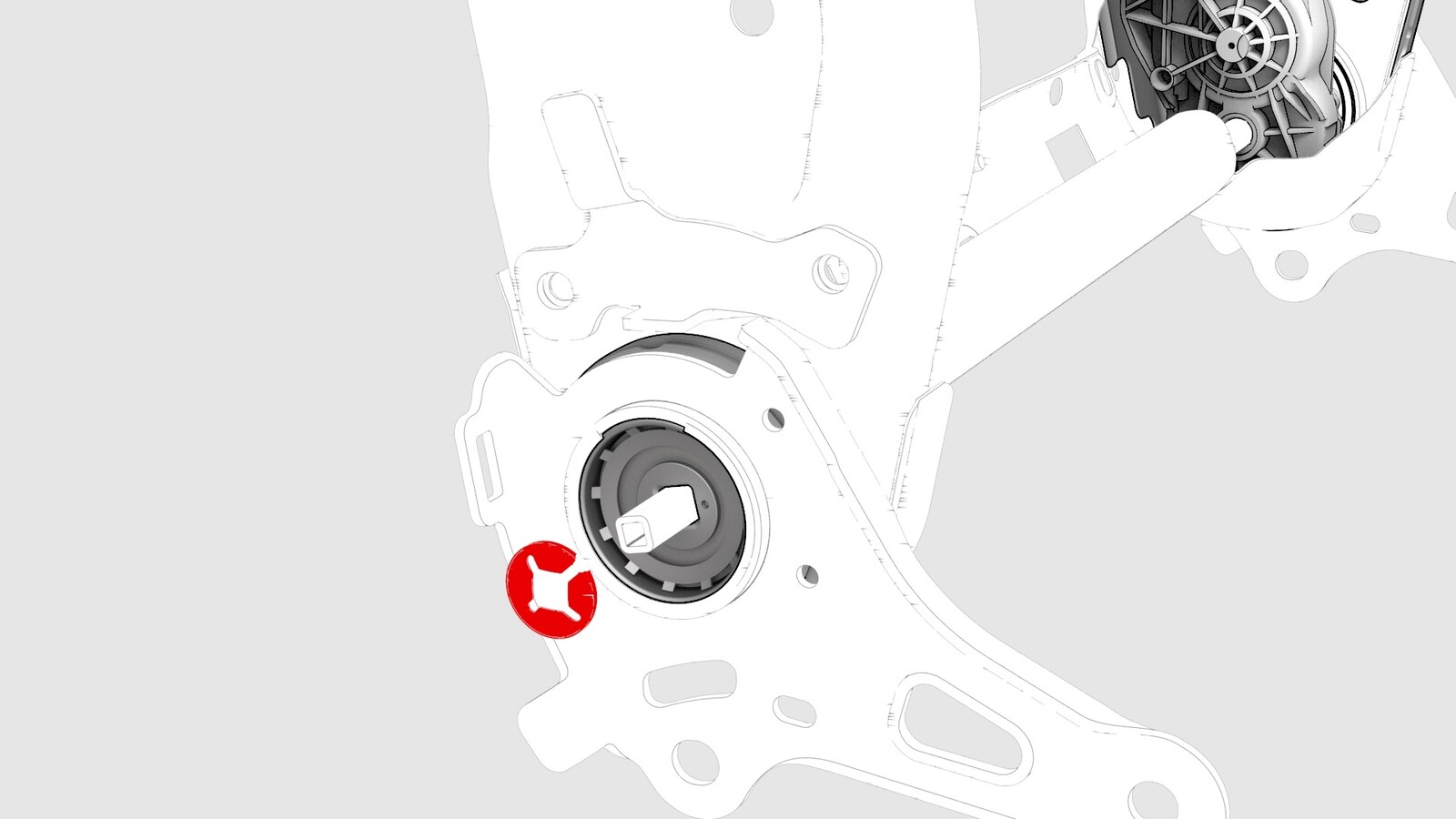

拆卸并弃置将靠背倾角调节导管固定到框架的卡子。
-
使用橡胶锤敲击卡子此前在靠背倾角调节导管上所处的位置，然后从框架上拆下调节导管。
注可能需要使用橡胶锤多次敲击靠背倾角调节导管，才能将其从座椅上拆下。
-

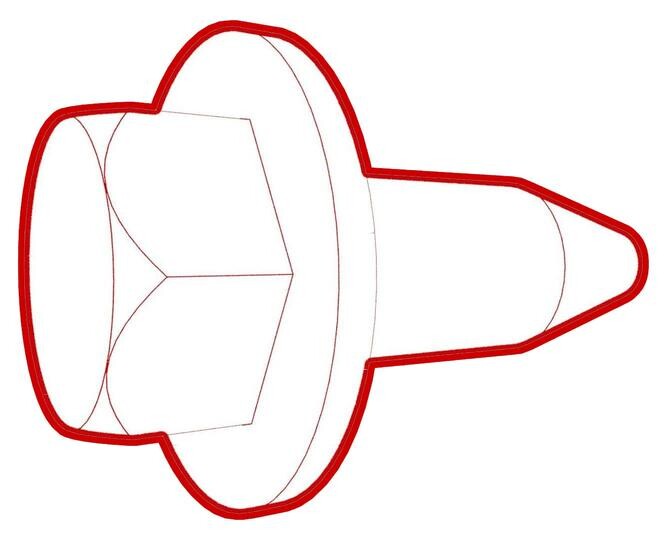

拆卸将靠背倾角调节电机固定到座椅靠背框架的螺栓。
注确保电机上的定位销未被损坏。拆卸紧固件时，请按住电机，以免在拆卸过程中损坏定位销。提示： 推荐使用以下工具：
- 8 毫米套筒
- 2 英寸加长件
-
将靠背倾角调节电机从框架上拆下。
安装
-
将靠背倾角调节电机安装到座椅靠背框架上，然后手动拧紧将电机固定到框架的螺栓
-
将靠背倾角调节导管安装到座椅靠背框架，穿过靠背倾角调节电机，抵达框架的另一侧。
注使用橡胶锤敲击靠背倾角调节导管，以便导管伸出座椅靠背框架 16 毫米。
-
在协助下，将新卡子安装到靠背倾角调节导管上。
注使用 12 毫米深套筒和橡胶锤，将卡子敲击到靠背倾角调节导管上。让协助者使用另一把橡胶锤，在导管的另一端向相反的方向敲击。
-
紧固将靠背倾角调节电机连接到座椅靠背框架的螺栓。
5 Nm (3.7 lbs-ft)注确保电机上的定位销未被损坏。拆卸紧固件时，请按住电机，以免在拆卸过程中损坏定位销。提示： 推荐使用以下工具：- 8 毫米套筒
- 2 英寸加长件
-
将电动腰部支撑总成安装到座椅靠背框架上。
注将腰部支撑总成支柱的顶部滑入座椅靠背框架的顶部，然后将总成推向泡沫。朝座椅框架底部向下滑动总成，然后将总成底部卡在座椅框架底部。
-
安装将腰部支撑泵固定到座椅框架的夹子（2 个）。
-
将副驾位座椅靠背和泡沫安装到座椅靠背框架上。

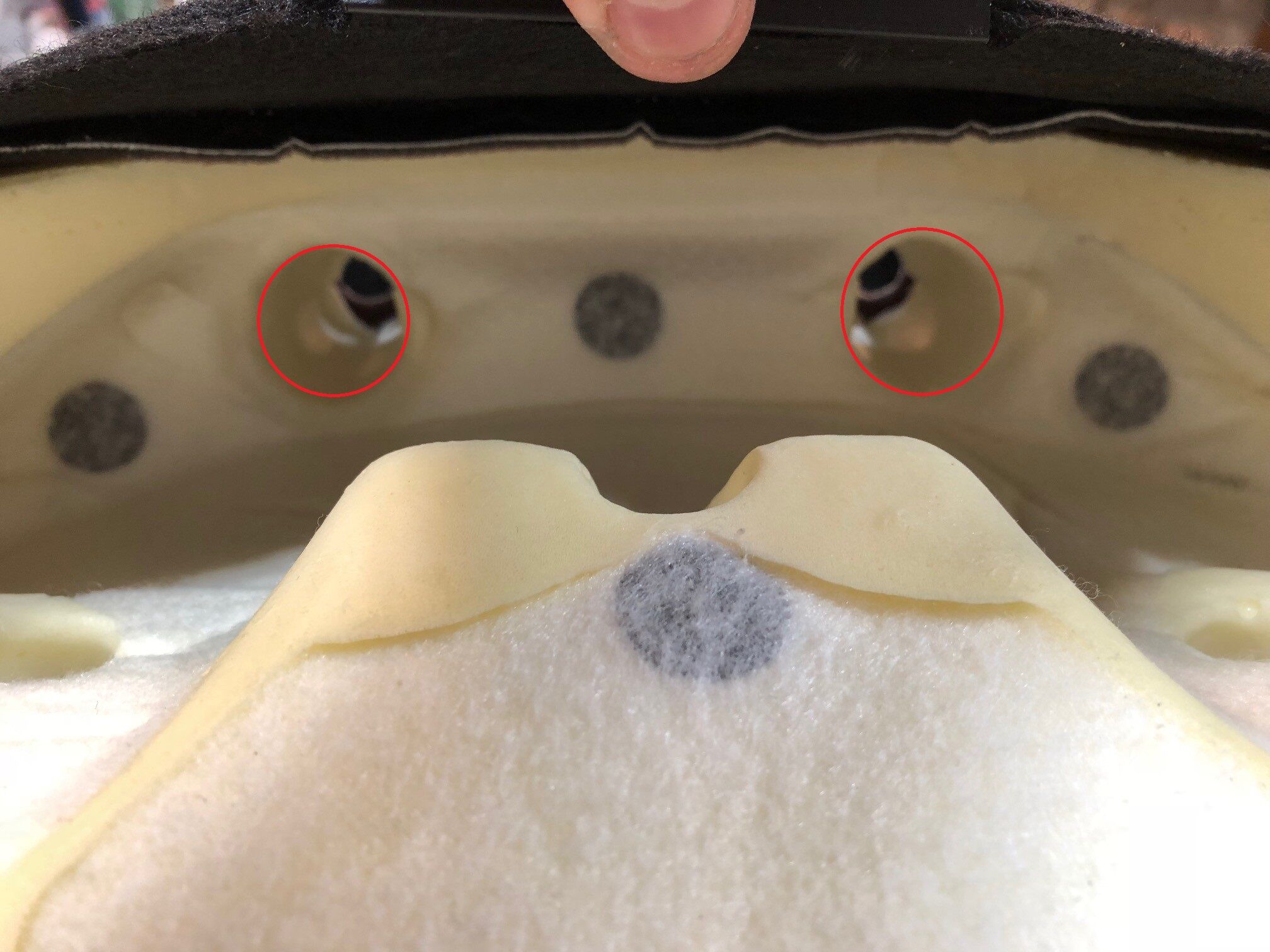

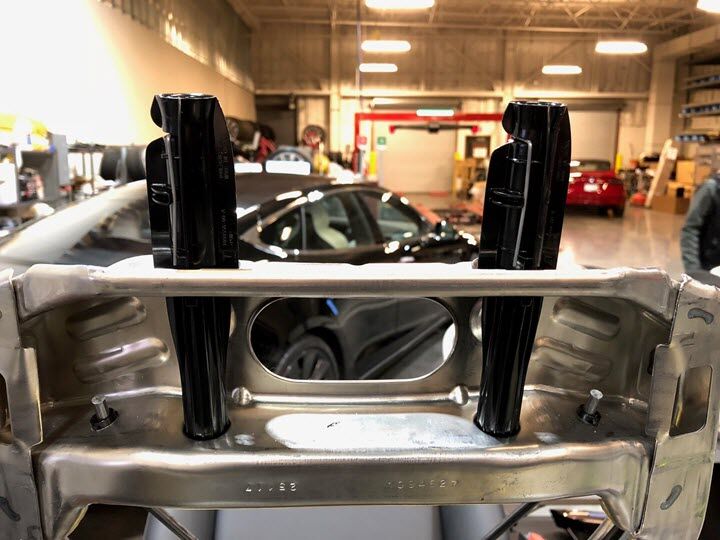

注首先，将泡沫饰板垂直滑到座椅靠背框架上。确保头枕柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束及下饰板推入框架背面。
-
将副驾位座椅侧气囊支柱安装到座椅靠背框架中。
注将螺柱与两个圆孔对齐。此零件不使用延伸孔。

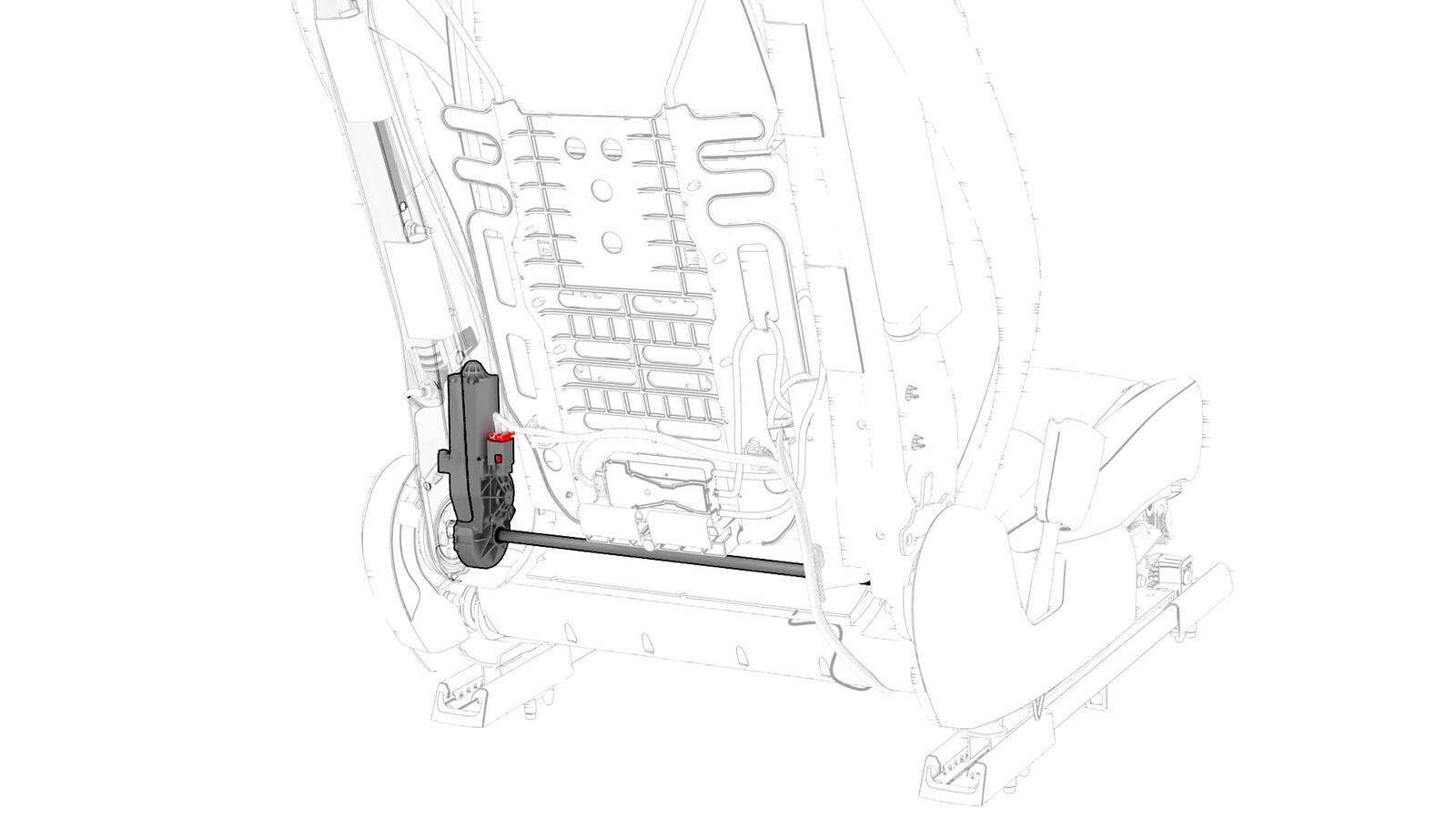

图 5. 左侧如图所示；右侧类似
-
安装新的螺母（2 个），将副驾位座椅气囊固定到座椅靠背框架上。5.4 Nm (4.0 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒

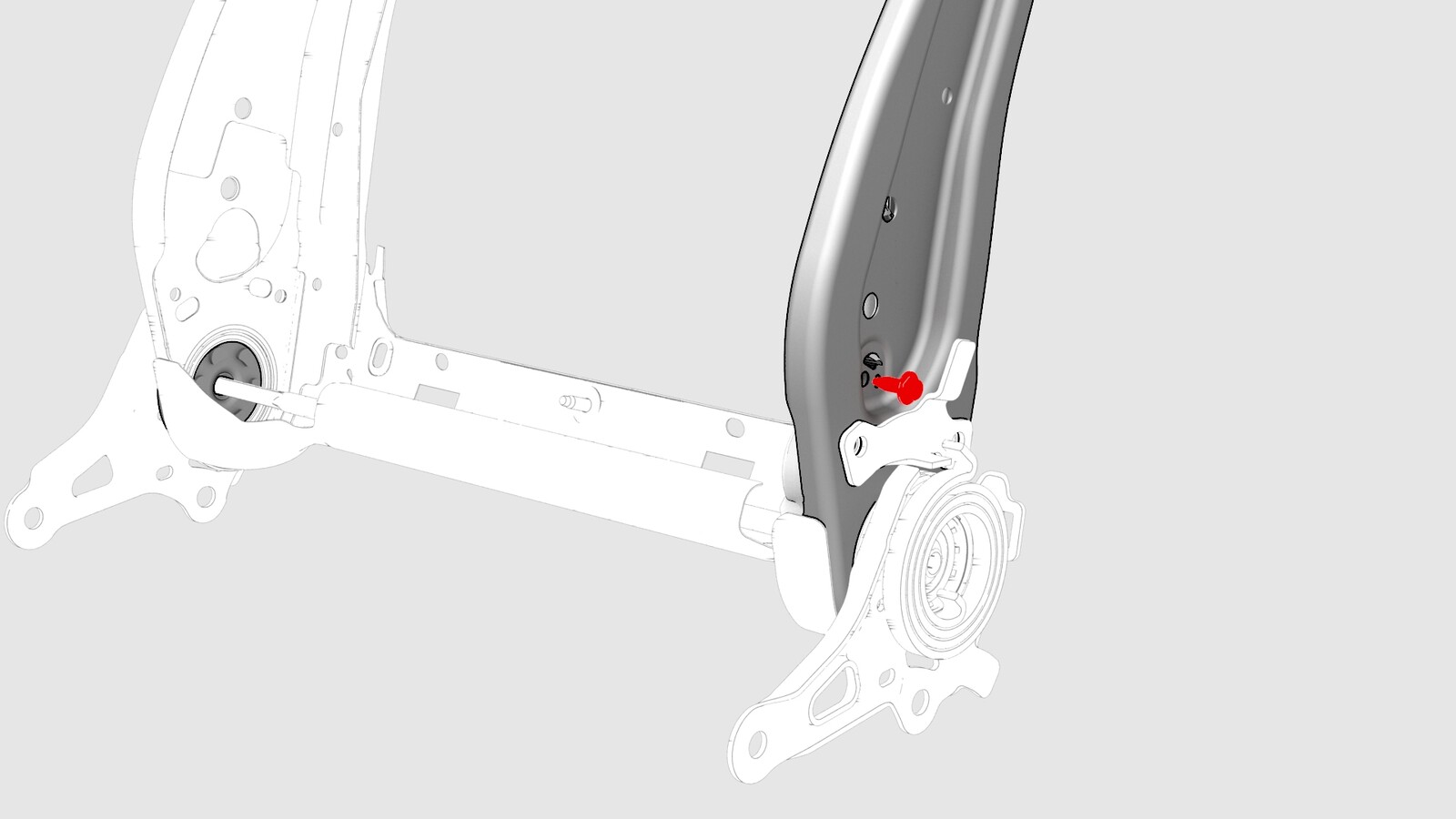

图 6. 左侧如图所示；右侧类似
-
连接副驾位座椅侧气囊电气连接器。

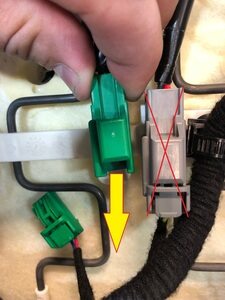

图 7. 左侧如图所示；右侧类似
-
安装将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
-
安装将腰部支撑底部固定到座椅靠背框架的螺栓。5 Nm (3.7 lbs-ft)注此螺栓位于腰部电子控制单元 (ECU) 下方。提示： 推荐使用以下工具：
- 10 毫米套筒
-
安装盖住副驾位座椅靠背框架外角的顶部板。
注将板子拉到金属片上以将其紧固。
-
安装盖住副驾位座椅靠背框架内角的顶部板。
注将板子拉到金属片上以将其紧固。
-
安装盖住副驾位座椅靠背框架外角的底部板。
注将板子拉到金属片上以将其紧固。
-
将副驾位座椅靠背饰板固定件（7 个）安装到副驾位座椅靠背框架上。
- 将座椅靠背外壳安装到座椅上。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
- 安装副驾位头枕饰板。请参阅饰板 - 头枕 - 驾驶位（拆卸和更换）。
-
将座椅放置在座椅靠背上，以便接触座垫底部。
警告根据需要保护座垫，防止其受损。
-
将座垫连接器安装到座椅总成上。
-
将座垫加热垫连接器连接到座椅靠背加热垫连接器。
-
将座椅靠背线束连接器安装到座椅总成。
-
连接座椅靠背加热器连接器。
-

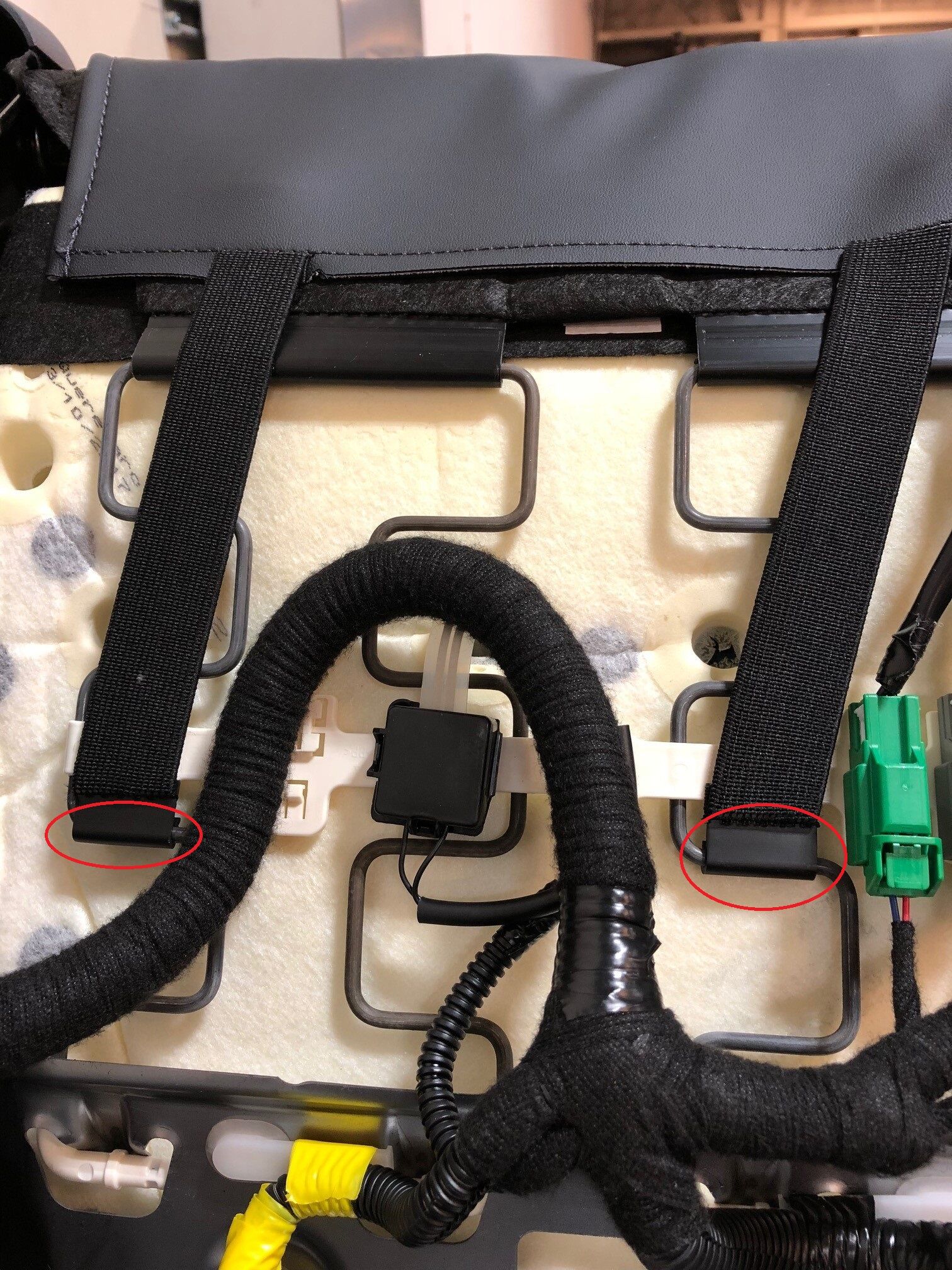

将座椅靠背外壳束带夹（2 个）钩到座椅悬架上。
注确保束带紧固，以便正确安装。
- 安装副驾位座椅内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）
- 安装副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 将副驾位座椅安装到车辆上。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
-
如果维修北美车辆的副驾位座椅：
- 开始校准前，移走副驾位座椅上的所有物品。
- 在车辆触摸屏上，点击，然后检查车辆固件版本。如果车辆固件是 2023.2.11 或更高版本，请执行软件重新安装。请参阅软件重新安装 - 触摸屏。如果车辆固件不是 2023.2.11 或更高版本，请更新车辆固件。请参阅软件更新。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在 Toolbox 中，点击Actions选项卡，然后搜索 “OCS”。
- 点击Run，以运行PROC_OCS1P_SELF-CALIBRATIONSearch for routine in ToolboxOCS1P delete Sandwich and calibrate routineSafety & Restraints / Seats - OCS1P Self Capacitance Calibration例行程序。
- 点击Actions选项卡，然后搜索 “Seat calibration”。
- 点击Run，以运行PROC_VCRIGHT_SEAT-CALIBRATESearch for routine in ToolboxRight Seat Calibration例行程序。
- 断开 Toolbox，然后从车辆上取出笔记本电脑。
