HVAC 总成（拆卸和更换）

校正代码 18101002 3.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

2024 年 2 月 23 日：重组了步骤，以优化安装程序。
2023 年 4 月 5 日：更新了空调机油规格中用于液体和容量的空调机油类型。

警告

尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

设置空调机

注
仅限维修时间
打开所有四个车门

注
锁定后车门以防断电时意外关闭
降下所有车窗
打开暖通空调；关闭空调，然后将鼓风机速度设为 10。将温度设为“高”并运行 10 分钟

注
这可以清除驾驶室冷凝器中的大部分机油
关闭暖通空调并让其保持此状态 1 分钟

注
确保压缩机和鼓风机都处于关闭状态，这样驾驶室冷凝器内部的制冷剂才可以返回蓄压器
重新打开暖通空调；打开空调，将鼓风机速度设为 10 并将温度设为“低”，将暖通空调运行 10 分钟

注
这一步可以清除蒸发器中的大部分机油
关闭空调和鼓风机电机
将左前座椅向前移动
将 LH 前坐垫升至最高

注
按需调节座椅靠背，避免触碰顶篷

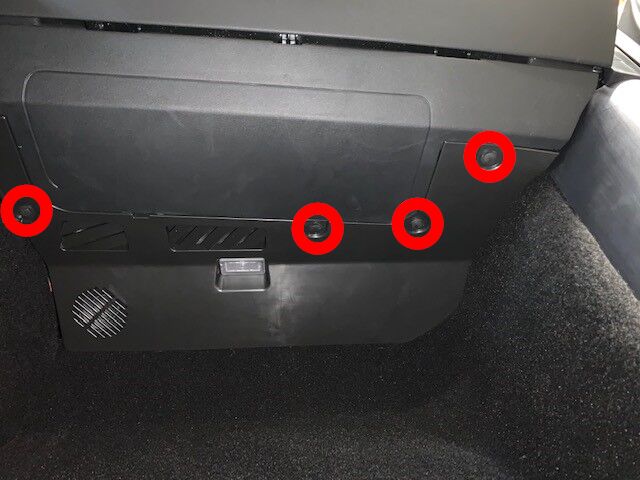

拆下控制台下部后饰板

注
5 个卡子

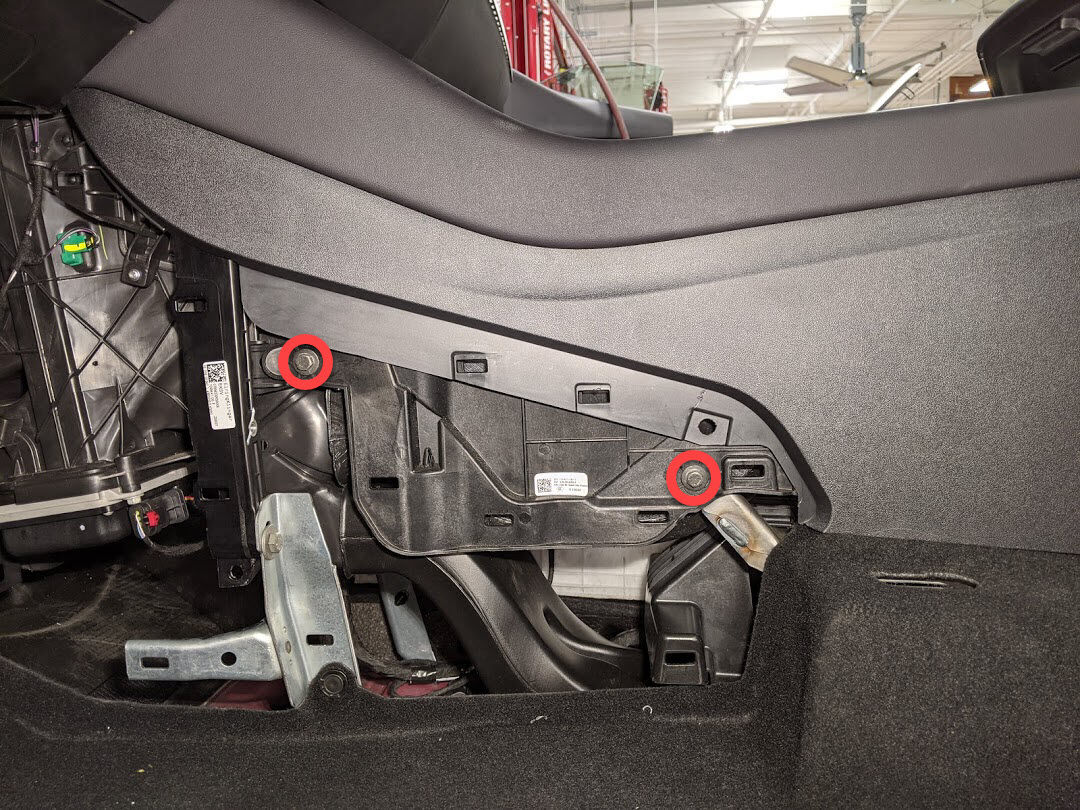

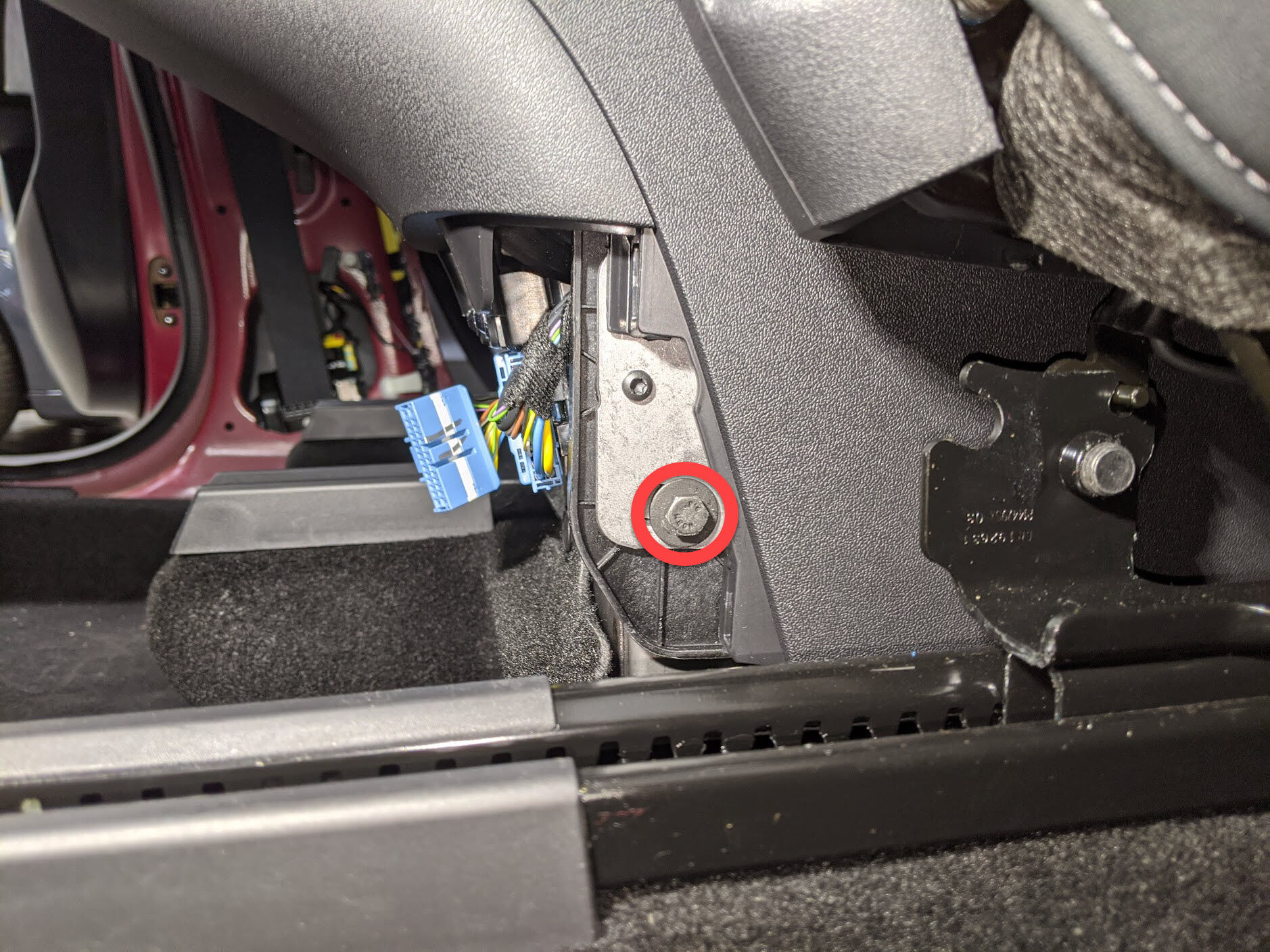

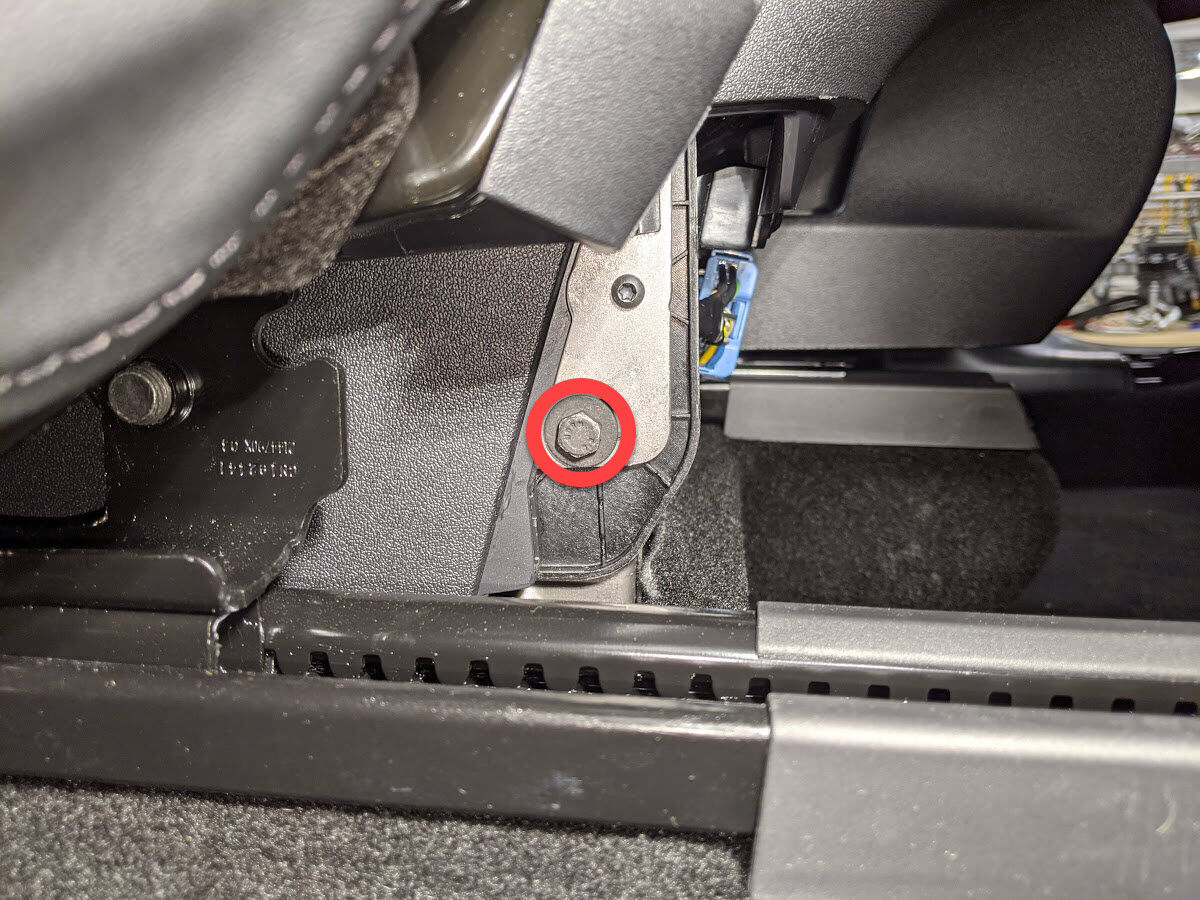

拆下中控台上的 LH 后外部硬件

注
1 个螺栓，10 毫米，7 Nm
将左前座椅向后移动
将右前座椅向前移动
将 RH 前坐垫升至最高

注
按需调节座椅靠背，避免触碰顶篷
拆下中控台上的 RH 后外部硬件

注
1 个螺栓，10 毫米，7 Nm
将右前座椅向后移动
打开前备箱盖
拆卸后挡板

注
14 个卡子
拆卸检修盖板

注
3 个卡子，1 个连接器
拆卸用于固定前备箱总成的紧固件

注
5 个螺栓，10 毫米，5 Nm；新款车可能加装了 1 个将前备箱固定到储液罐颈部的推拉式卡子
将前备箱总成从车辆上拆下

注
6 个卡子；更换损坏或丢失的卡子
使用 Toolbox 3.0 与车辆相连

注
车辆接口集成在驾驶员脚部空间罩中；打开 Toolbox 3 网站并建立与车辆的连接。选择右上角的连接状态图标，然后选择本地连接（车辆连接后，图标将变为绿色）
选择 “Actions/Autodiag”，然后搜索 “Thermal”
选择 “Thermal Fluid Fill/Drain”，点击 “Run”，然后等待例行程序完成

注
完成后，选择窗口右上角的“X”关闭；对于与空调相关的维修，请验证所有膨胀阀都处于正确位置；对于所有与冷却液相关的维修，请验证车辆处于 Series 模式；“Thermal Fluid Fill/Drain”例行程序有 5 小时超时；例行程序将持续运行，不会结束
从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接
在中央显示器上关闭车辆电源

注
操作如下：Controls > Safety & Security > Vehicle Power > Power Off
断开 12V 负极端子和紧急响应回路

注
1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，确保所有电路完全放电

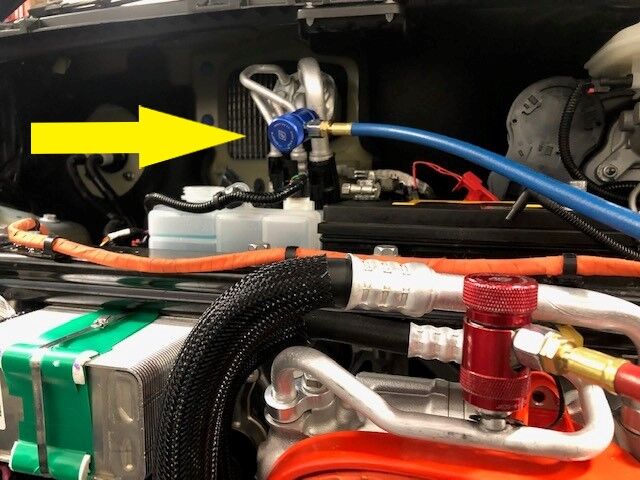

从空调端口下部和上部拆下端口盖

注
2 个盖
将软管连接到车辆，然后执行空调回收

注
仅限维修时间；将耦合器连接到车辆；顺时针旋转打开耦合器；打开机器阀门；注意制冷剂和机油的回收量；如果排油量增加超过 30 毫升，请参考排油损失图。

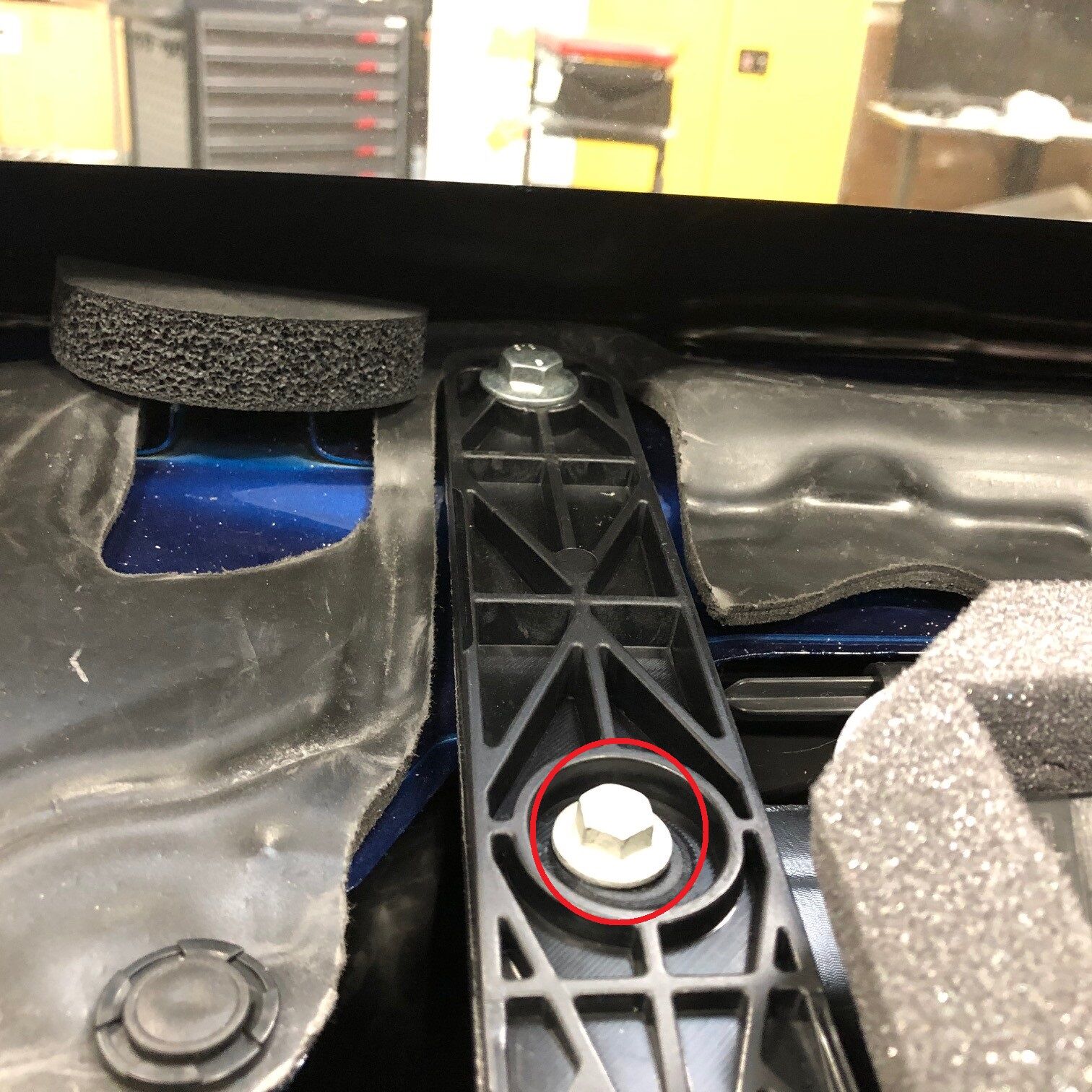

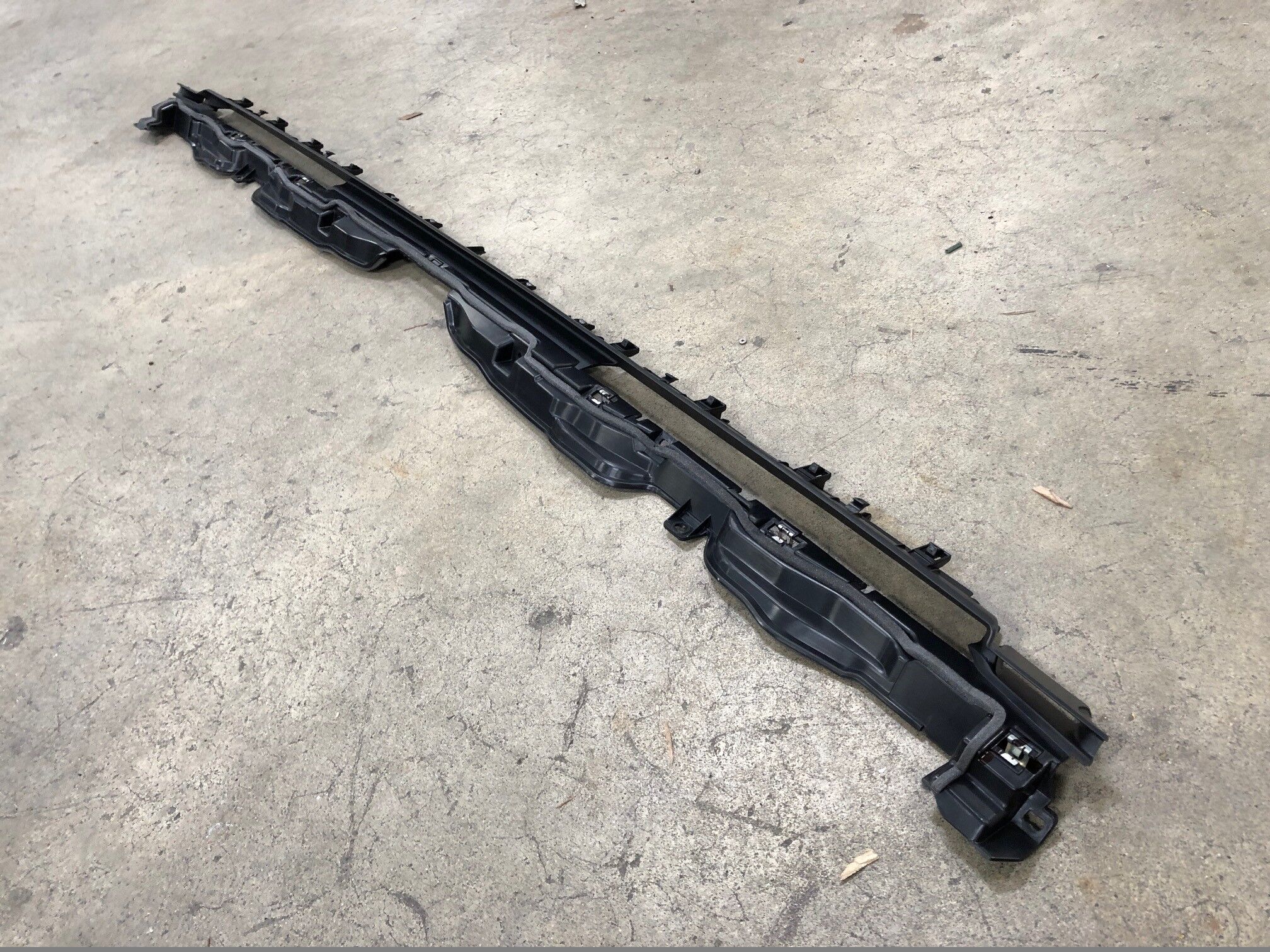

拆卸新鲜空气进气槽

注
1 个螺栓，10 毫米，4 Nm，2 个卡子；1 个销；拆下螺栓；将销从温度系统横梁上小心撬下，然后从隔板螺柱上拆下
拆卸仪表板左侧端盖

注
3 个卡子
拆卸左侧 A 柱中部总成

注
1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下
拆卸左侧 A 柱上饰板

注
3 个夹子；拉动 A 柱上部内侧；按下 2 个锁片以便将系带从车身侧拆下；然后向上拉动 A 柱上部，以便将其拆下
拆下用于固定 A 柱 LH 下部饰板的夹子

注
1 个推拉式卡子
拆卸左侧 A 柱下饰板

注
6 个夹子，2 个导片；向上拉动 A 柱后下部，松开夹子，然后向后拉动，松开饰板

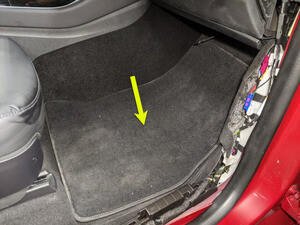

拆下 LH 前脚垫

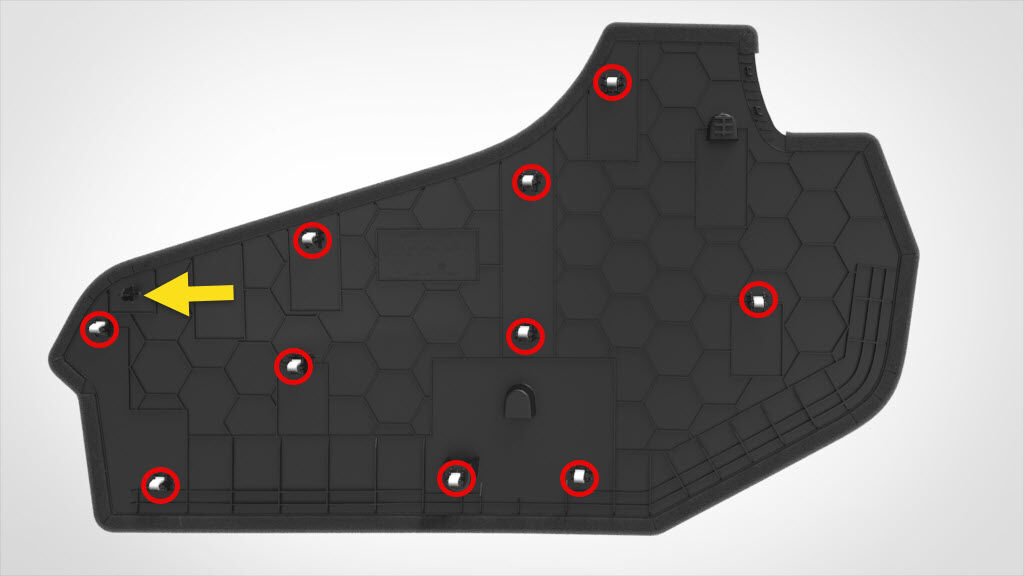

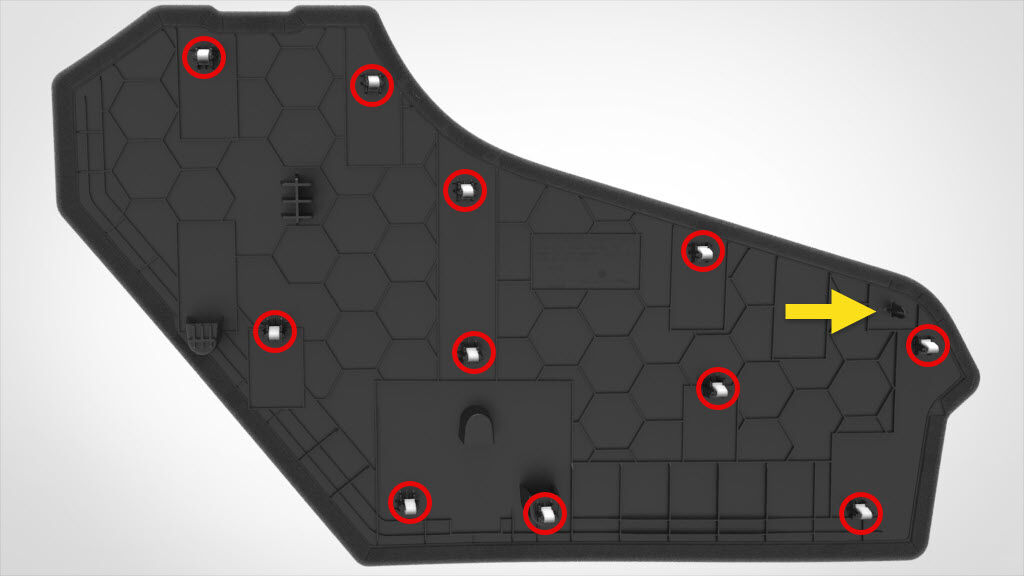

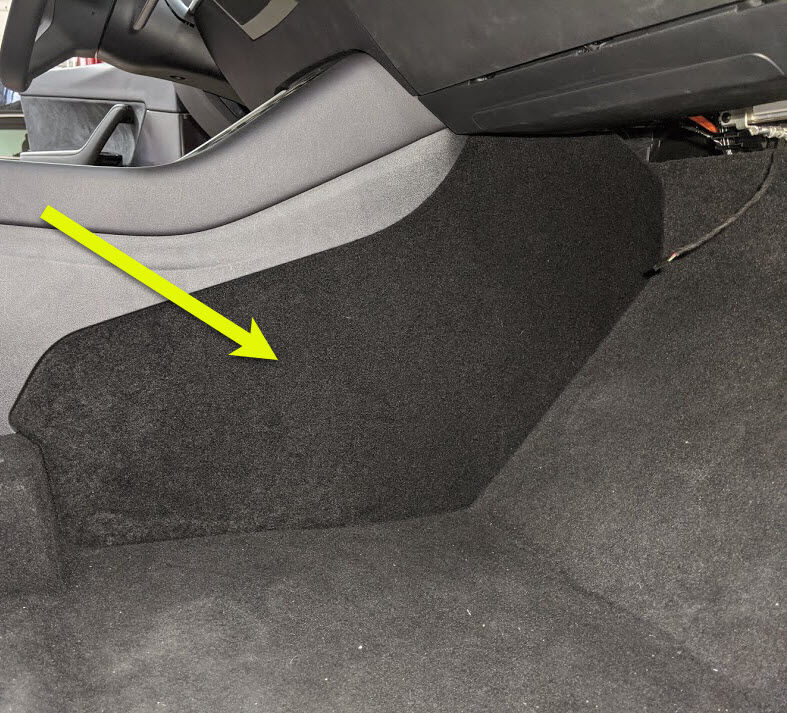

拆卸中控台左侧面板处地毯

注
11 个夹子，2 个导销；使用饰板工具从顶部边缘开始松开上部夹子，然后拉动底部以便松开其余夹子；小心将面板径直拉出控制台，如若面板脱落，可能会损坏

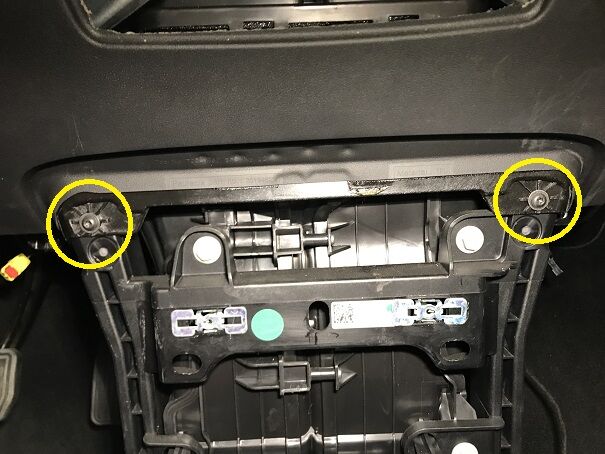

拆卸中控台左前侧外部硬件

注
2 个螺栓，10 毫米，7 Nm

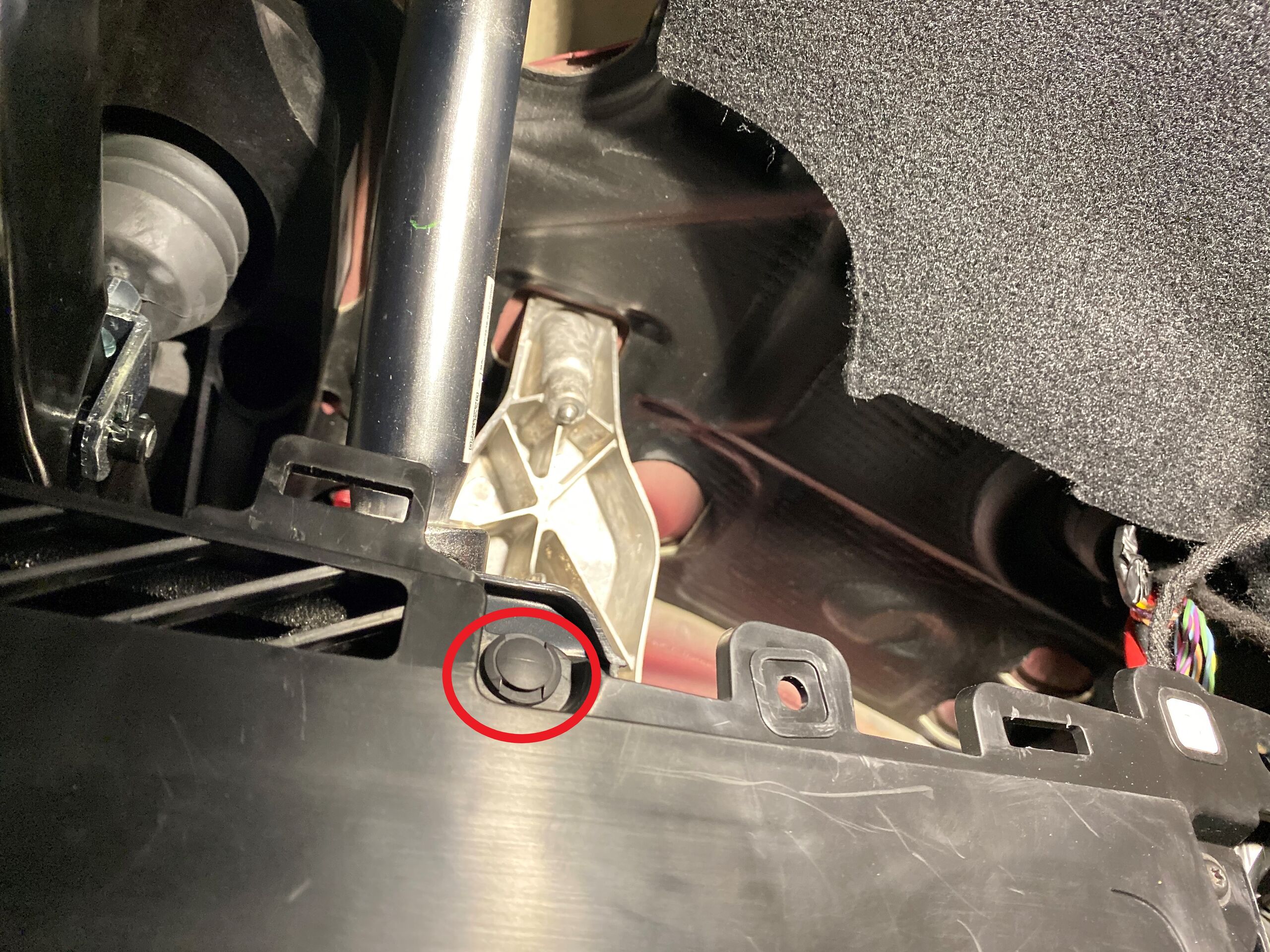

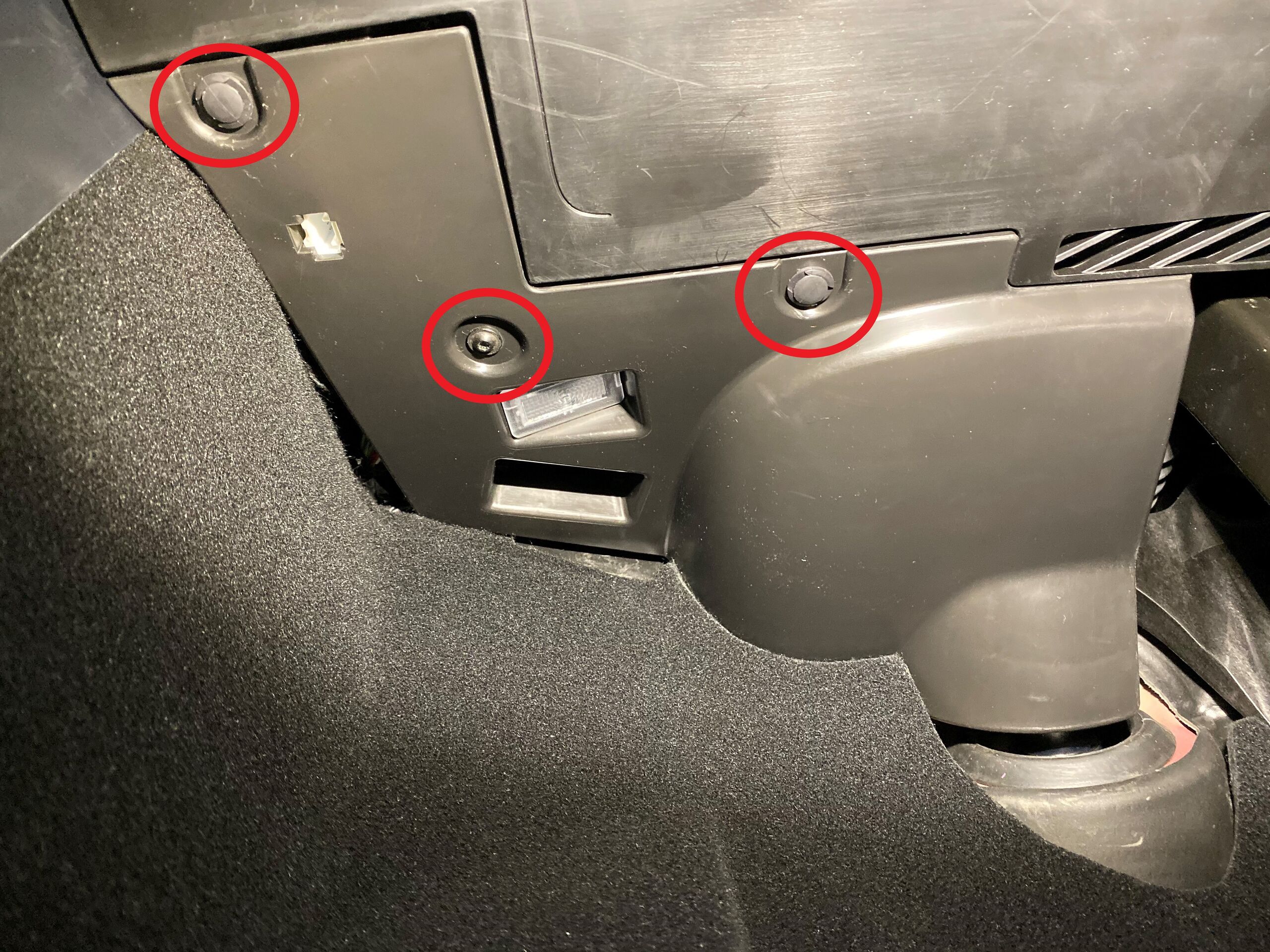

拆卸用于固定左侧脚部空间盖板的螺钉和卡子

注
2 个推拉式卡子，1 个螺钉，T20，2.5 Nm

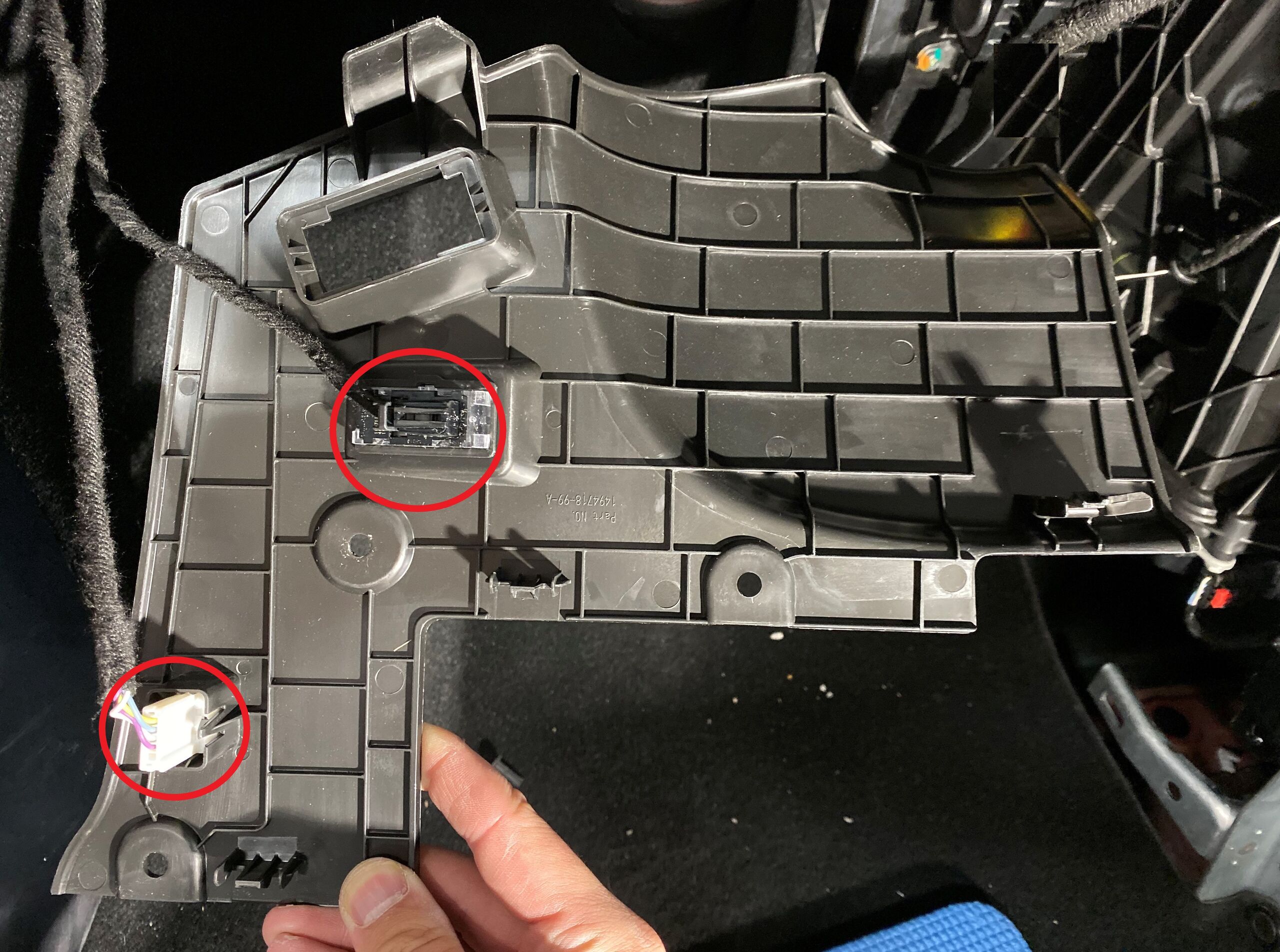

从左侧脚部空间盖板上拆下连接器，然后将其从车辆上拆下

注
3 个锁片，1 个以太网连接器，1 个地面照明灯连接器

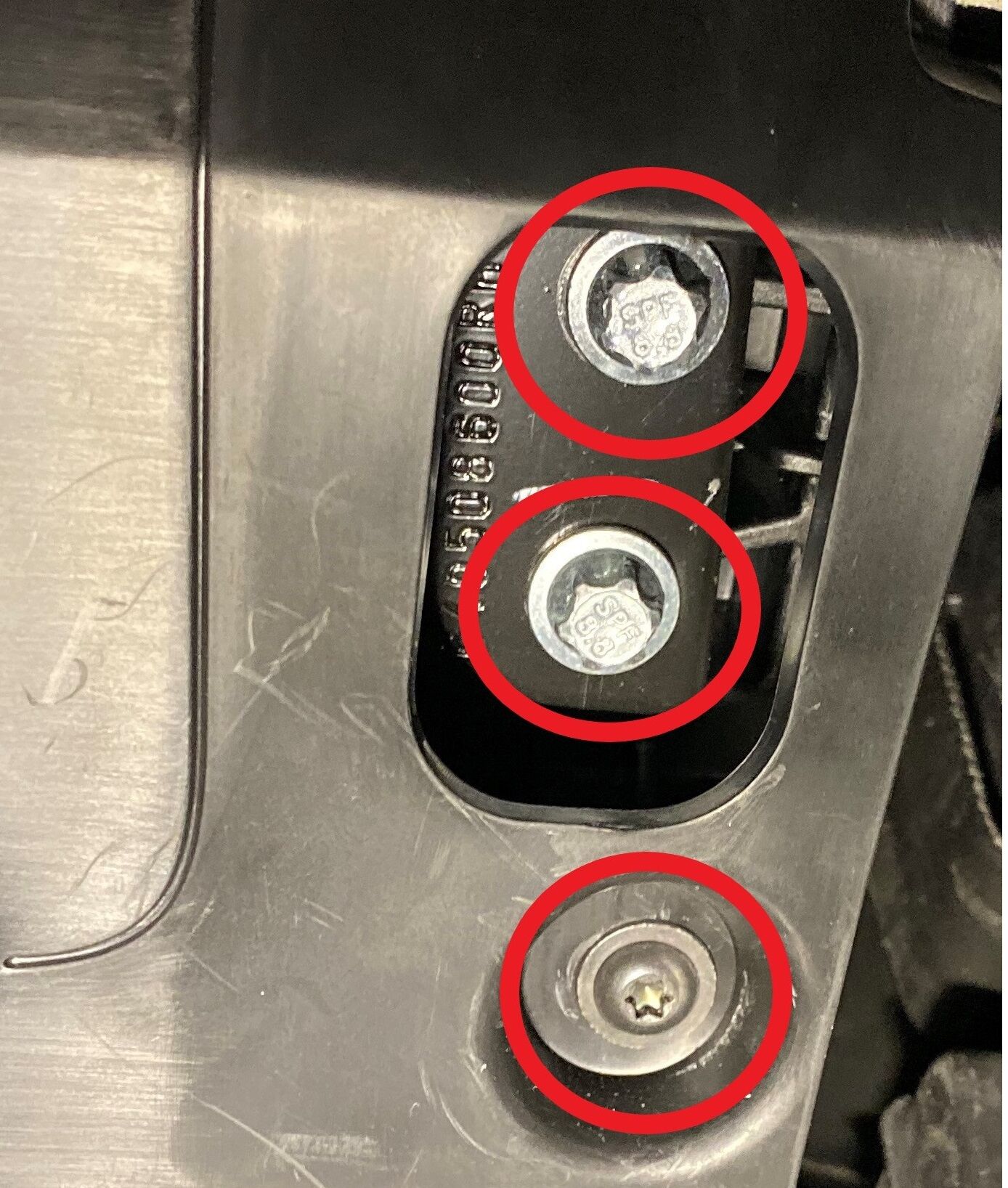

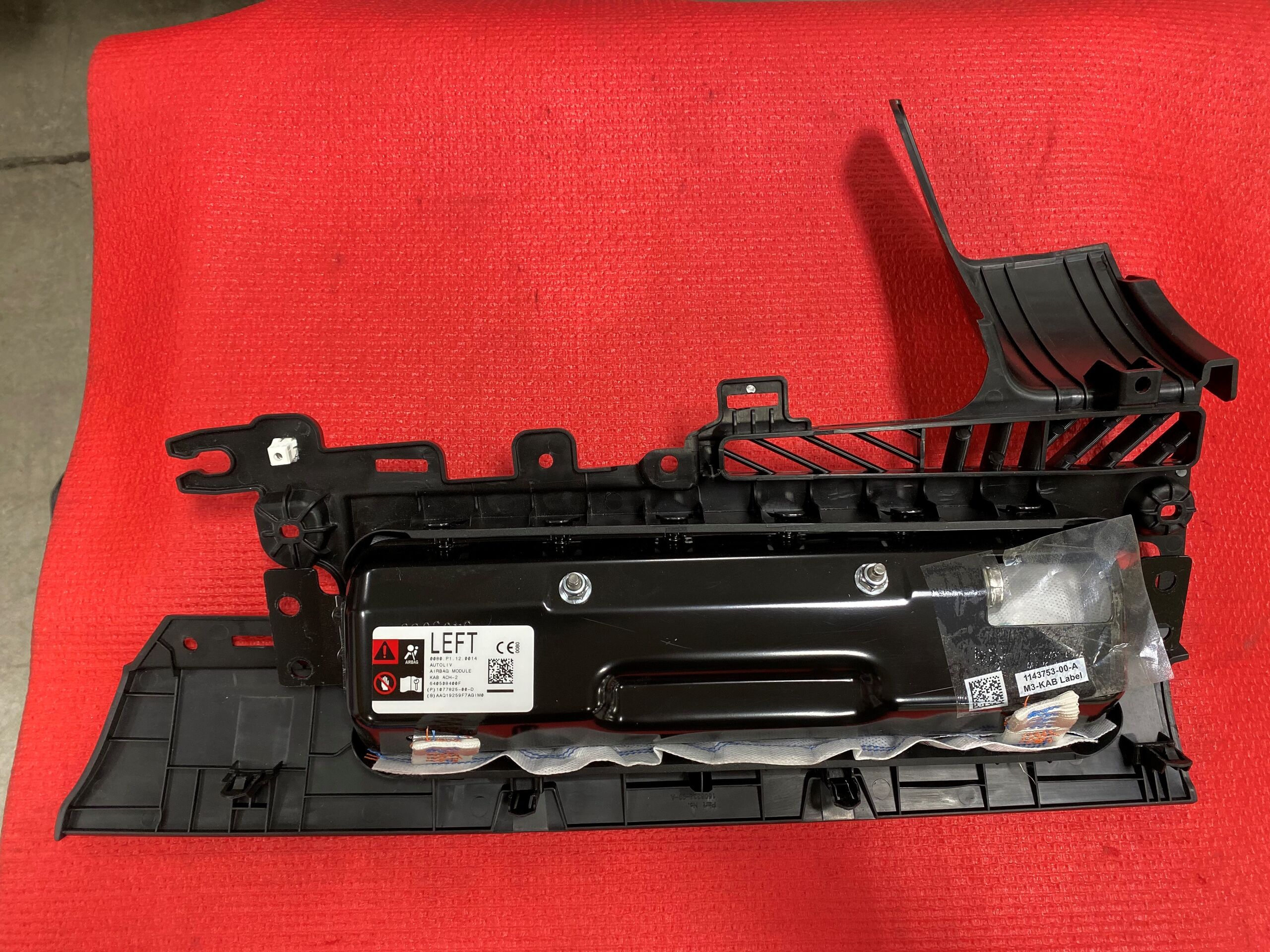

拆卸将驾驶位膝部气囊固定到车辆的紧固件

注
2 个推拉式夹，2 个螺钉，T20，2 Nm，4 个耐落螺栓，E10，8 Nm；拆下后弃用；下降时需支撑膝部气囊；连接器/线束长度非常短
断开驾驶位膝部气囊，将其从车辆上拆下

注
1 个连接器；松开锁片

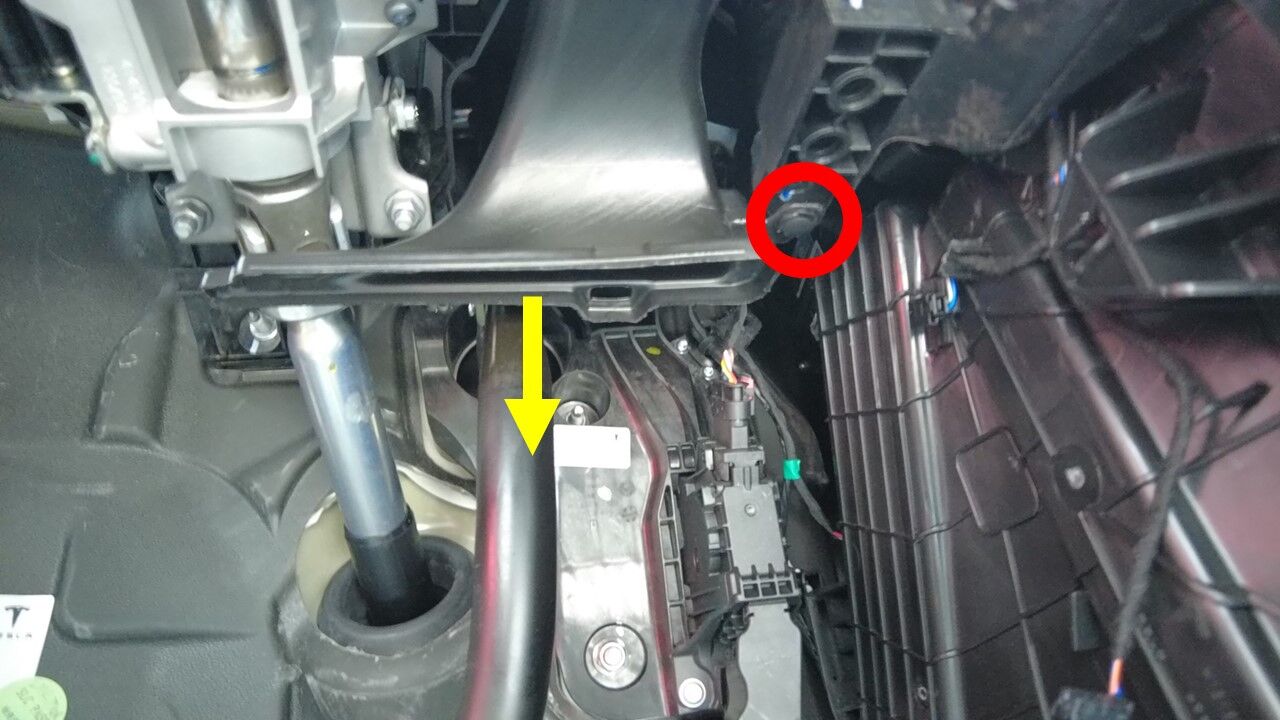

从 HVAC 模块上拆下左侧脚部空间风管

注
将 LH 脚部空间进气槽拉向车辆 LH 侧以便将其拆下

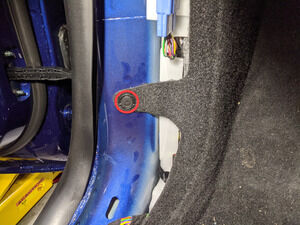

拆下将座舱 LH 前毡毯固定到车身的夹子

注
1 个卡子
拆卸仪表板右侧端盖

注
3 个卡子
拆卸右侧 A 柱中部总成

注
1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下
拆卸右侧 A 柱上饰板

注
3 个卡子；拉动 A 柱上部内侧；扭动 3 个系带钩并将其拉出外壳后拆下；然后向上拉动 A 柱上部，以将其拆下
拆下用于固定 A 柱 RH 下部饰板的夹子

注
1 个推拉式卡子
拆卸右侧 A 柱下饰板

注
6 个夹子，2 个导片；向上拉动 A 柱后下部，松开夹子，然后向后拉动，松开饰板
拆卸右前脚垫
拆卸中控台右侧面板处地毯

注
12 个夹子，2 个定位销；使用饰板工具从顶部边缘开始松开上部夹子；拉动底部以便松开其余夹子；小心将面板径直拉出控制台，如若面板脱落，可能会损坏
拆卸中控台右前侧外部硬件

注
2 个螺栓，10 毫米，7 Nm
断开中控台右前侧 USB 线束

注
1 个 USB 连接器
断开中控台后部线束

注
1 个连接器

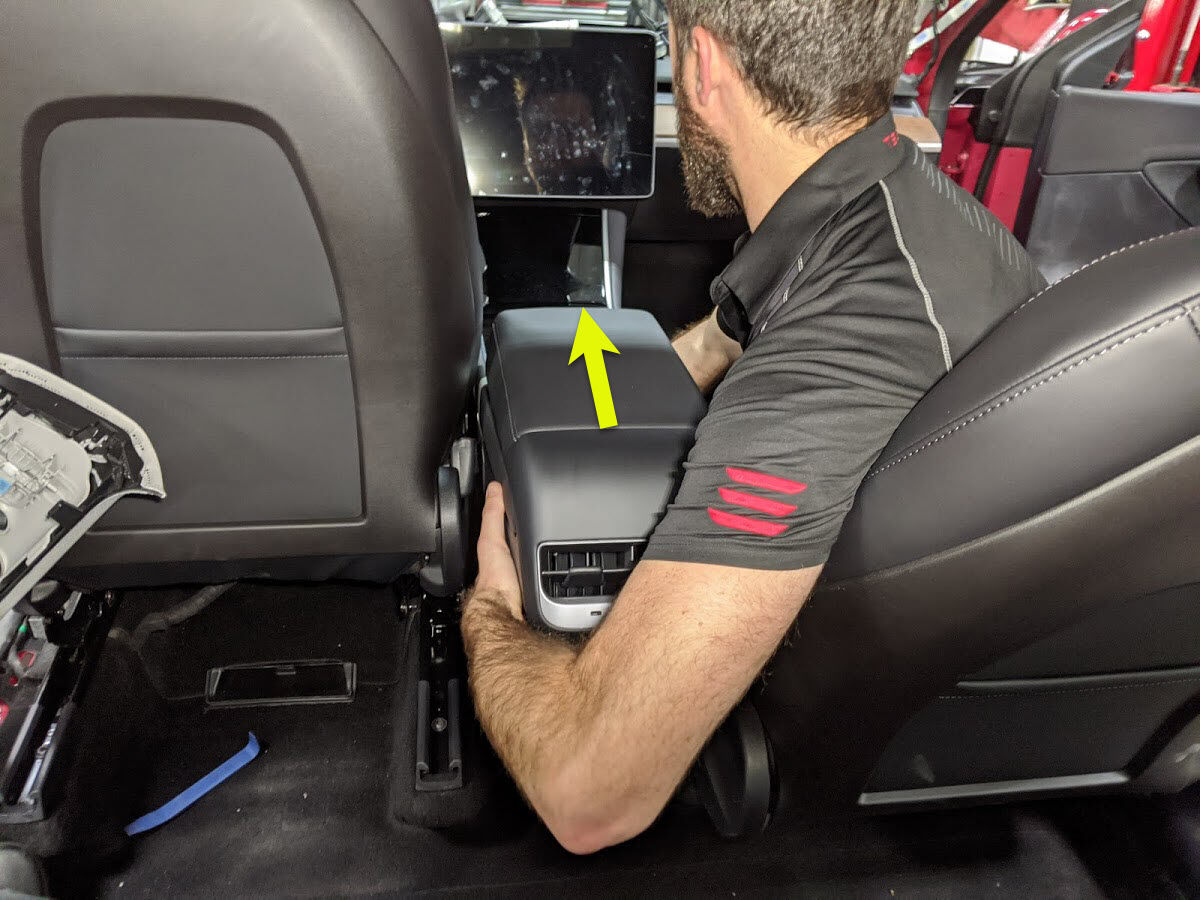

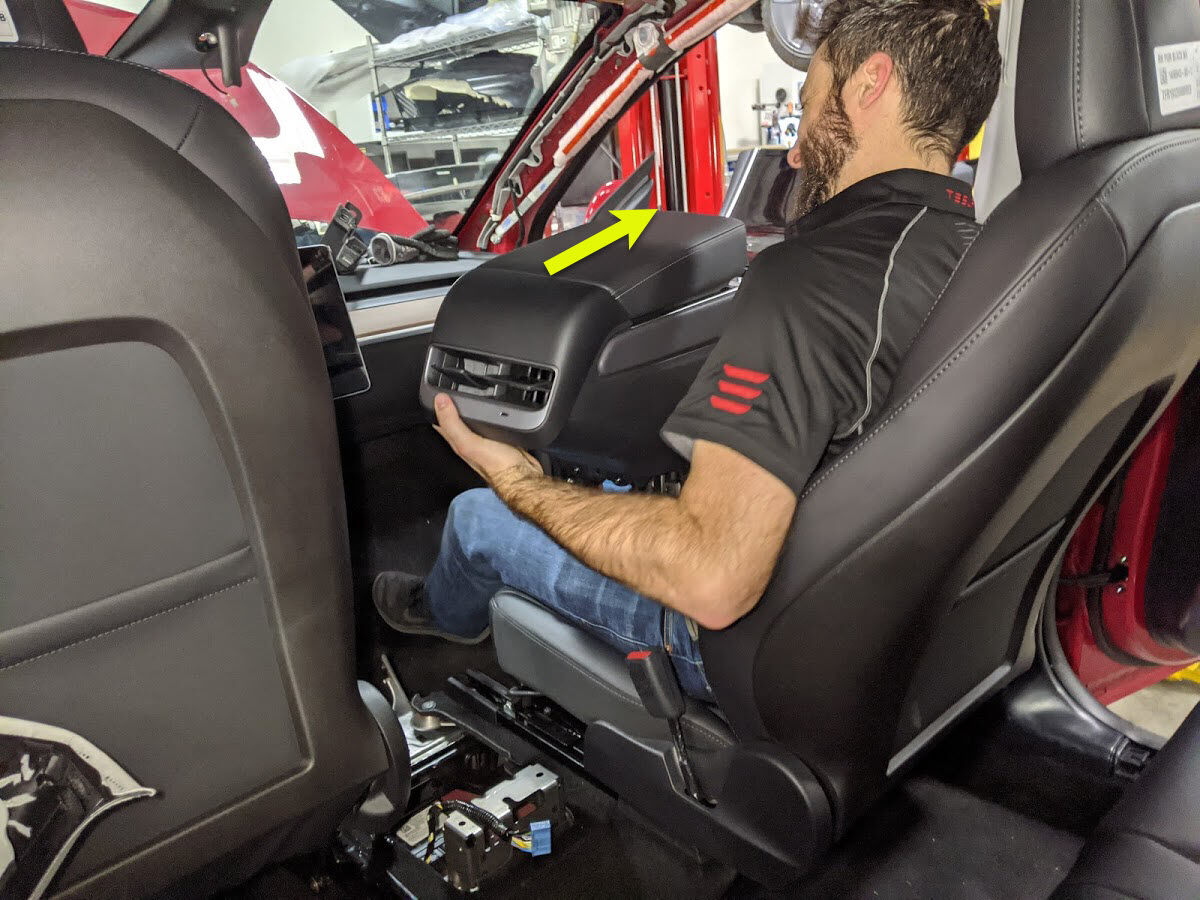

将中控台从车辆上拆下

注
验证旋转盖处于关闭位置；建议请助手帮忙；向上倾斜中控台后部；向车辆后部拉动总成
拆下固定右侧脚部空间总成的夹子

注
4 个推拉式卡子
断开 RH 脚部空间总成连接器，将其从车上拆下

注
2 个连接器

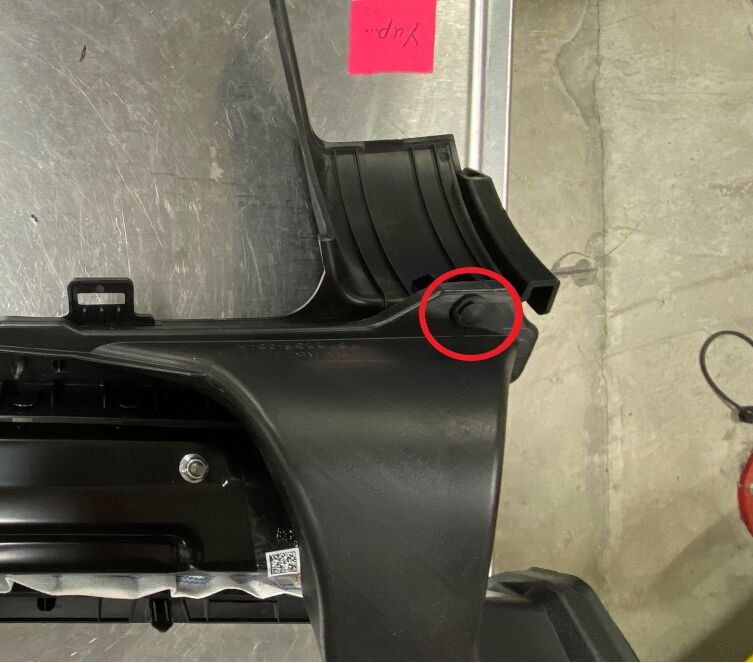

拆卸将副驾位膝部气囊固定到车辆的紧固件

注
2 个螺钉，T20，2 Nm，1 个推拉式夹，4 个耐落螺栓，E10，8 Nm；拆下后弃用推拉式夹；降下时需支撑膝部气囊；连接器/线束长度非常短
将副驾位膝部气囊从车上拆下

注
1 个连接器；松开锁片
拆下将座舱 RH 前毡毯固定到车身的夹子

注
1 个卡子
松开将驾驶位安全气囊固定到方向盘的弹簧夹，然后将驾驶位安全气囊总成拉出方向盘

注
1 个弹簧夹，3 个基线；同时从两个检修孔按压弹簧，以便将其松开。检修孔位于 4 点钟和 7 点钟方向
断开驾驶位气囊连接器，拆下驾驶位气囊总成

注
1 个连接器，2 个锁片
断开方向盘连接器

注
1 个连接器，2 个锁片
拆卸将方向盘固定到转向柱的螺栓

注
1 个耐落螺栓，10毫米六角，80 Nm；拆下后弃用
将方向盘从转向柱上拆下
向上拉动以便将转向柱上部护罩从下部护罩上松开

注
4 个卡子
拆下将下部护罩固定到转向柱的上部螺钉

注
2 个螺钉，T20，1.5 Nm
拆下将下部护罩固定到转向柱的下部螺钉

注
1 个螺钉，T20，1.5 Nm
将下部护罩从转向柱上拆下

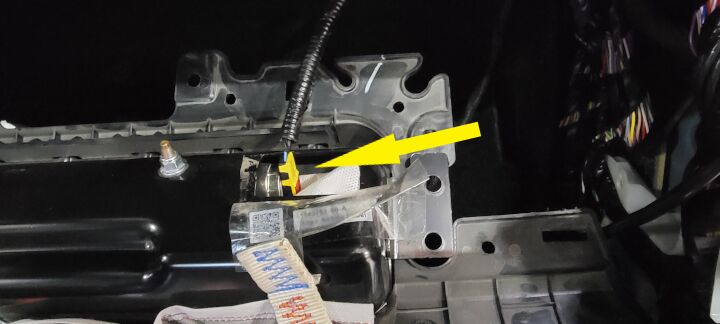

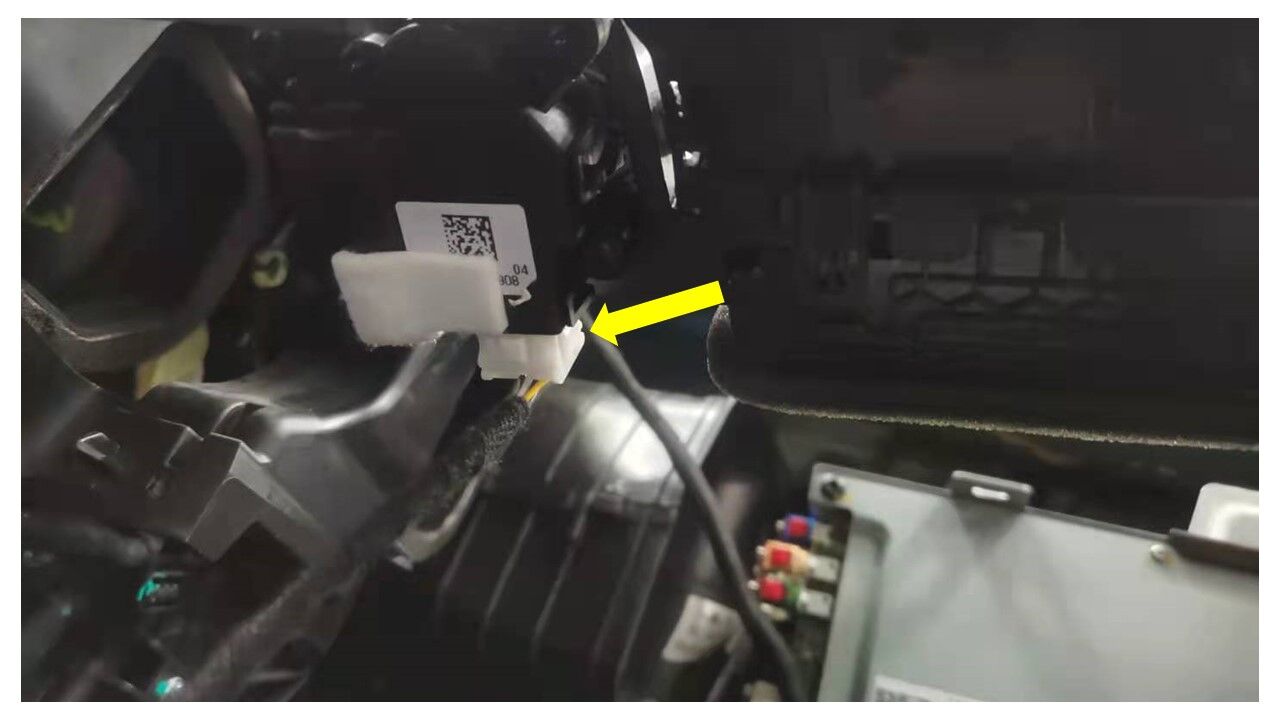

断开转向柱控制模块总成连接器

注
1 个连接器；拆下连接器上的固定卡子，松开连接器，然后从连接器上拆下另一个已损坏的卡子；拆下固定卡子后弃用；原装固定卡子为黑色，更换用固定卡子为橙色
拆下将 SCCM 固定到转向柱的螺栓

注
1 个螺栓，5 毫米内六角，9 Nm
将转向柱控制模块 (SCCM) 从转向柱上拆下
从仪表板上松开仪表板检修板，然后断开温度传感器连接器

注
4 个夹子，4 个锁片，1 个连接器
拆下将中央显示器固定到仪表板支架的螺栓

注
2 个耐落螺栓，10mm，16 Nm；拆下后弃用；向车辆后部滑动以便将其拆下
拆下将外壳颈部固定到中央显示器上的螺栓，滑下显示器

注
2 个螺栓，T30，3 Nm
从显示屏连接器上拆下固定夹

注
1 个卡子
断开线束连接器和中央显示屏之间的连接

注
1 个连接器
将中央显示器从车上拆下
将中央显示器支座外壳从车上拆下
从主装饰总成上拆下左侧气波卡座盖

注
2 个卡子
从主装饰总成上拆下右侧气波卡座盖

注
2 个卡子
拆卸主装饰总成

注
15 个夹子，1 个中央夹子；按需更换固定夹
拆卸将手套箱总成固定到仪表板支架的螺钉

注
6 个螺钉，T20，2.3 Nm
断开手套箱总成连接器

注
3 个连接器

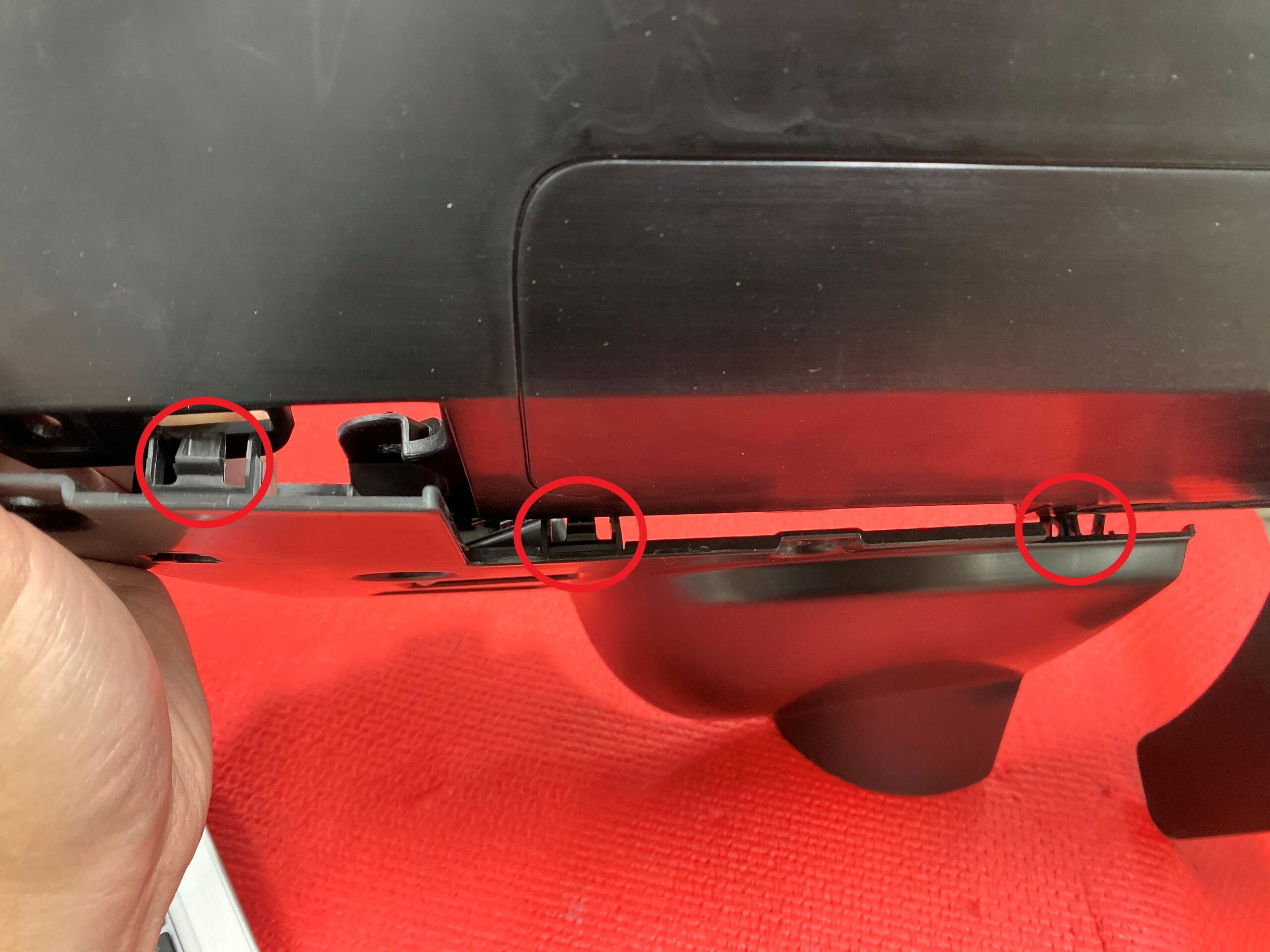

从仪表板支架上拆下手套箱

注
3 个卡子

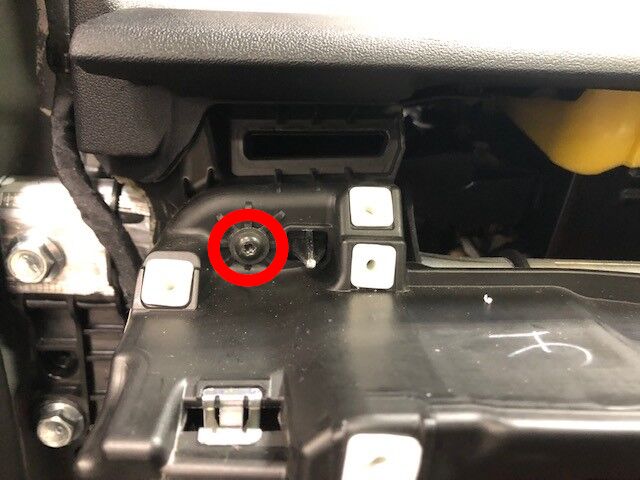

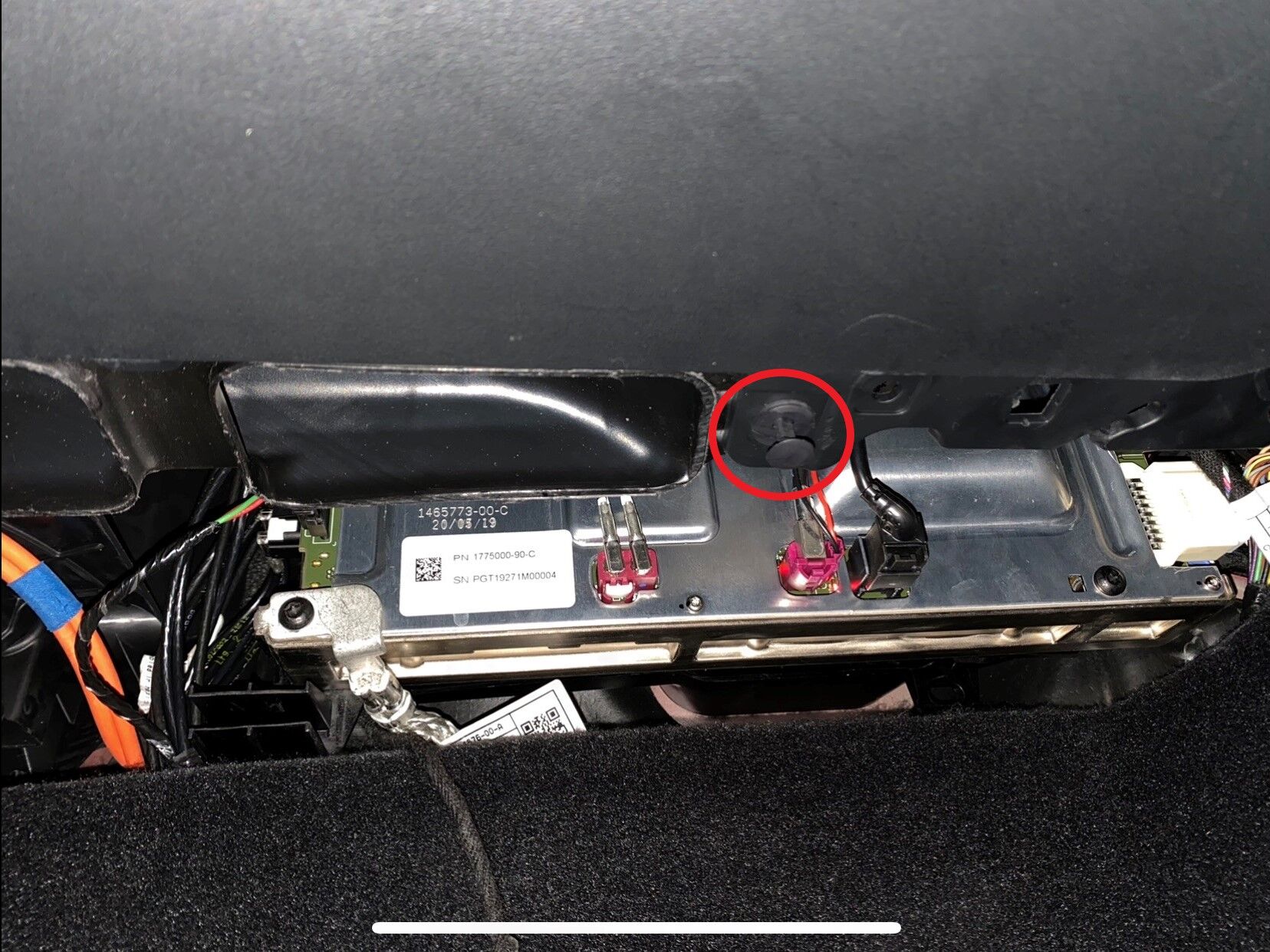

拆下乘客位脚部空间通风槽

注
1 个推拉式卡子
拆下 RH 仪表板气波槽

注
2 个推拉式卡子

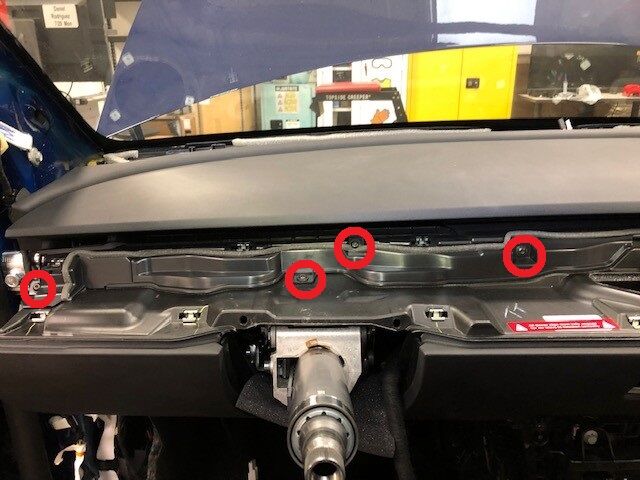

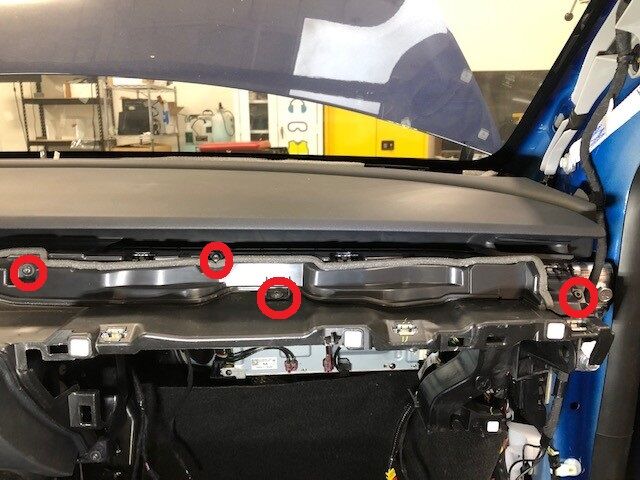

拆卸固定仪表板眉饰左侧的螺钉

注
4 个螺钉，T20，2.3 Nm
拆卸固定仪表板眉饰右侧的螺钉

注
4 个螺钉，T20，2.3 Nm

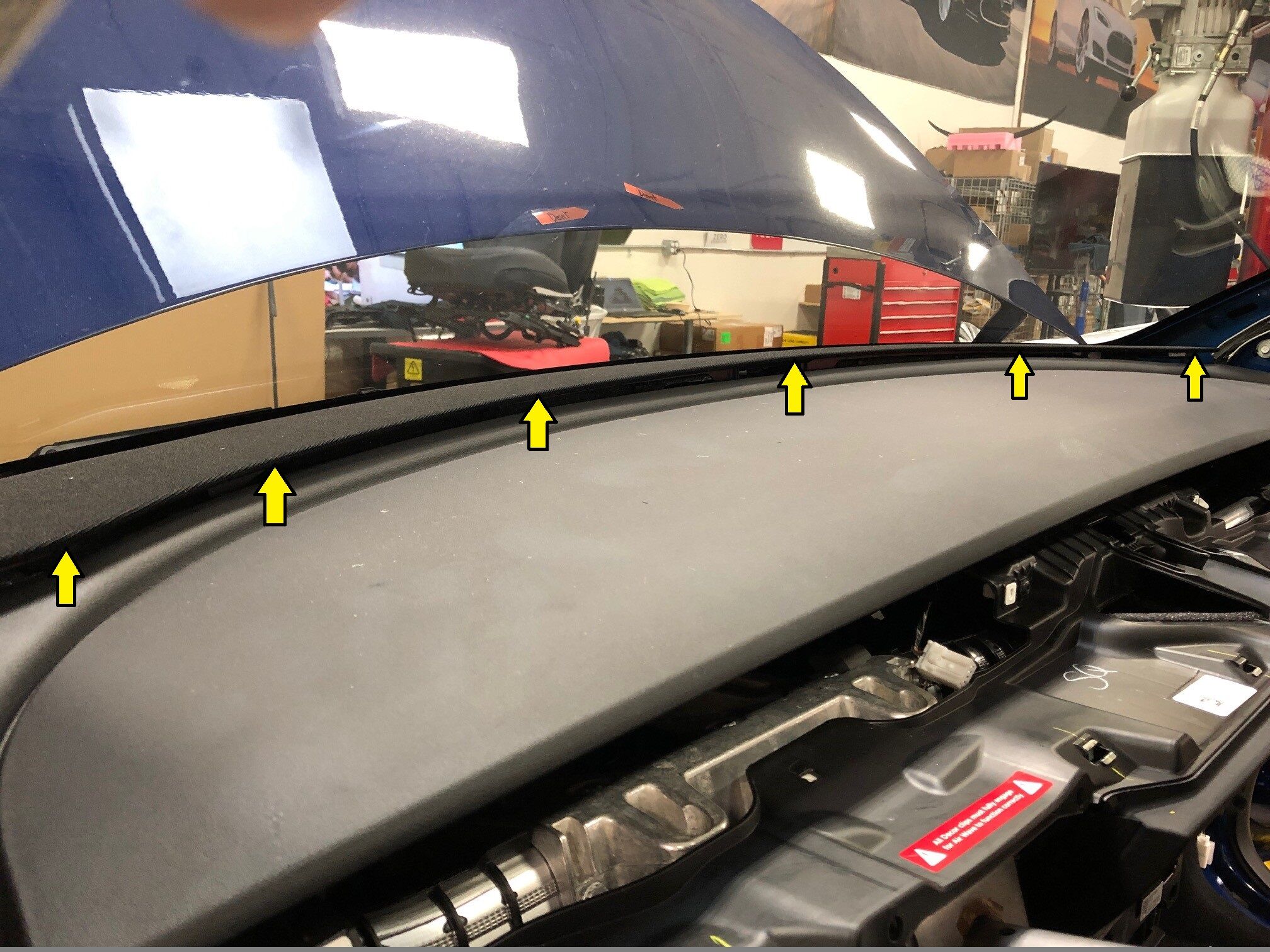

从车上拆下仪表板眉饰

注
16 个夹子；需要稍微抬起垫片，以便插入饰板工具以及松开夹子；然后朝向车辆后部滑动仪表板眉饰

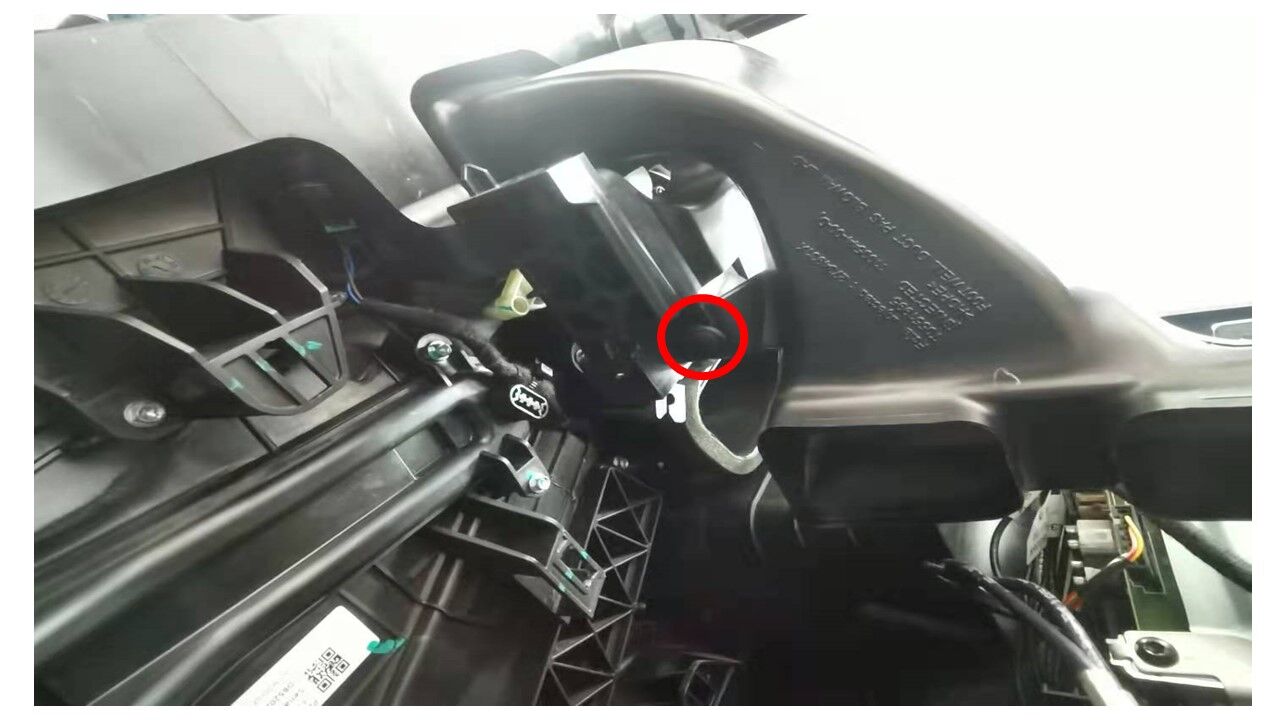

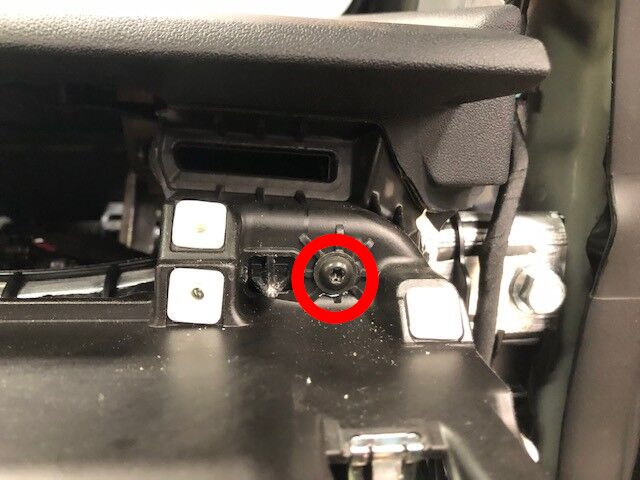

拉出 RH 通风槽的 RH 侧，并从仪表板上拆下

注
1 个螺钉，T20，2.3 Nm

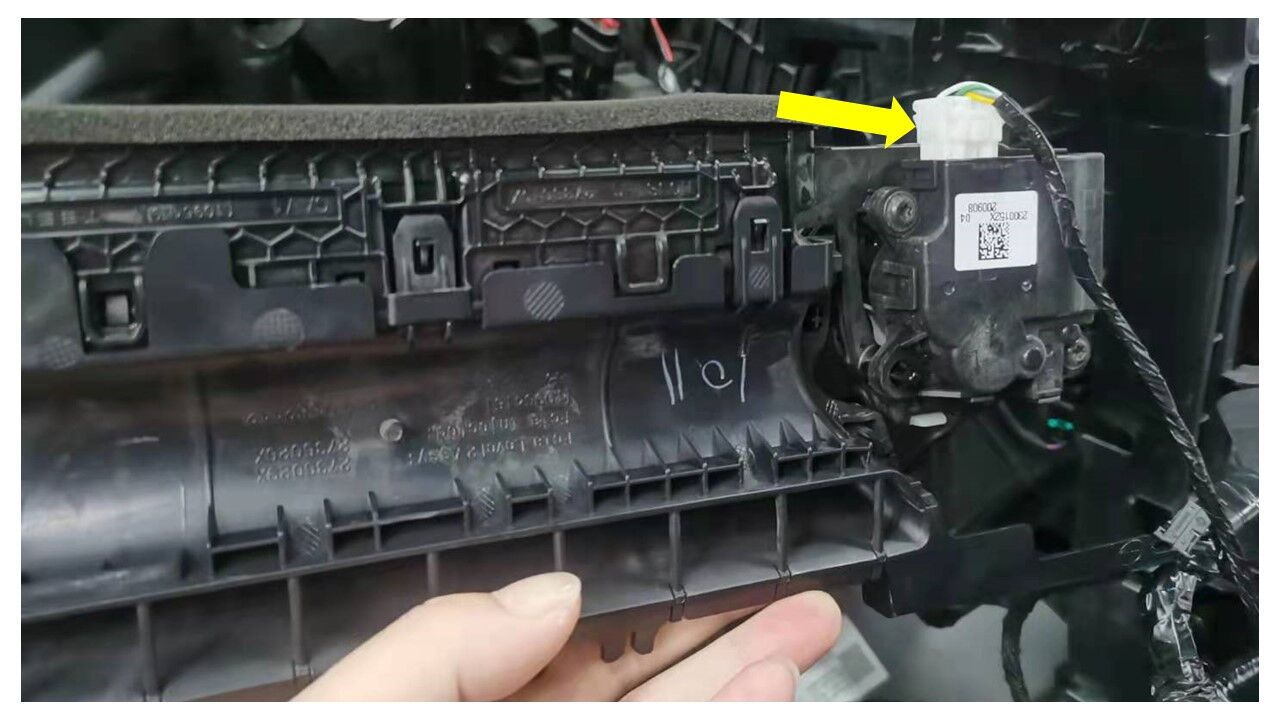

断开线束连接器与 RH 通风槽的连接，然后拆下通风槽

注
1 个连接器
拉出 LH 通风槽的 LH 侧，并从仪表板上拆下

注
1 个螺钉，T20，2.3 Nm
断开线束连接器与 LH 通风槽的连接，然后拆下通风槽

注
1 个连接器
松开用于固定除霜格栅的卡子

注
8 个卡子；更换所有已损坏的卡子

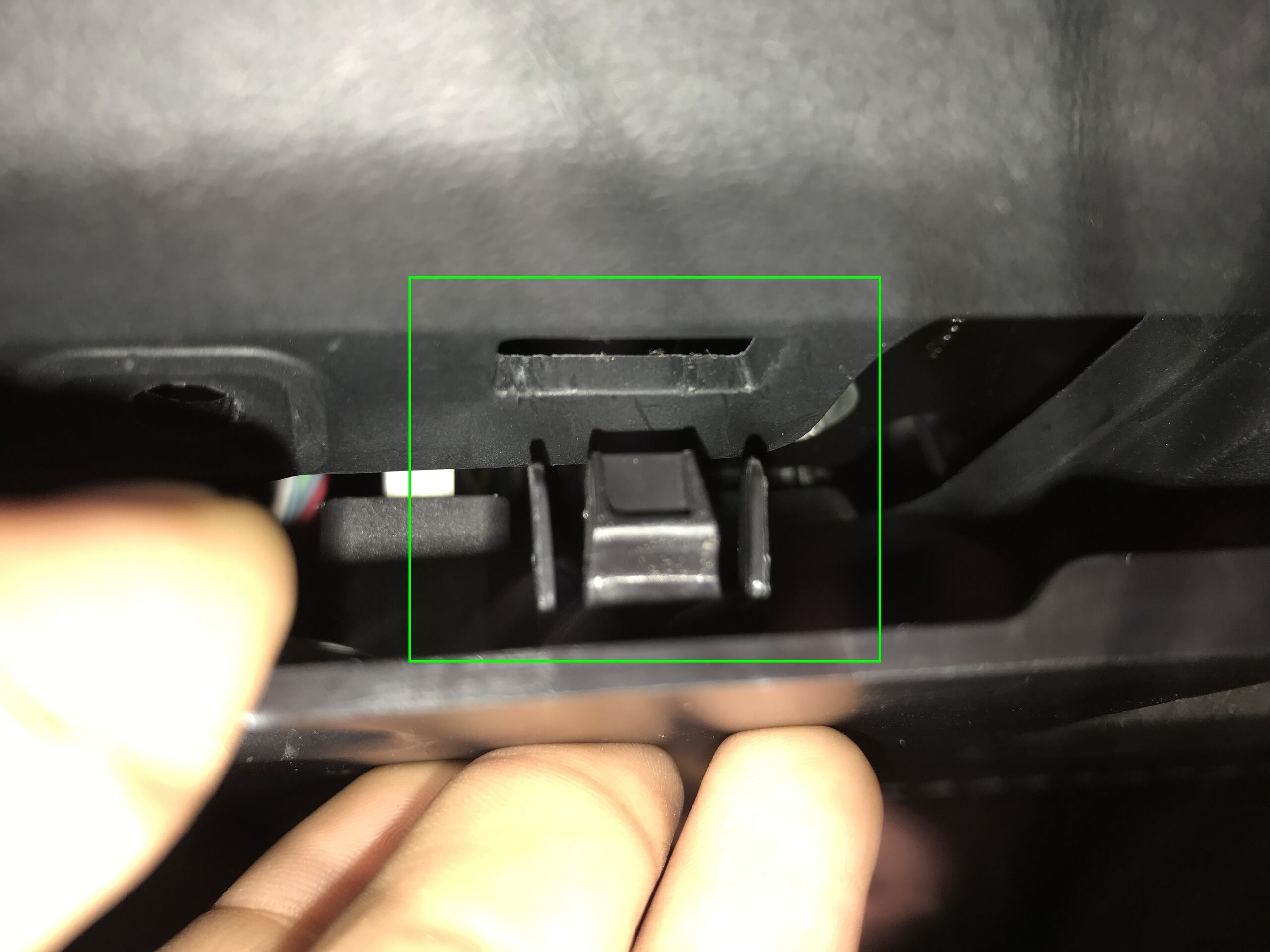

向上转动除霜格栅后边缘，松开仪表板上的锁片

注
6 个锁片

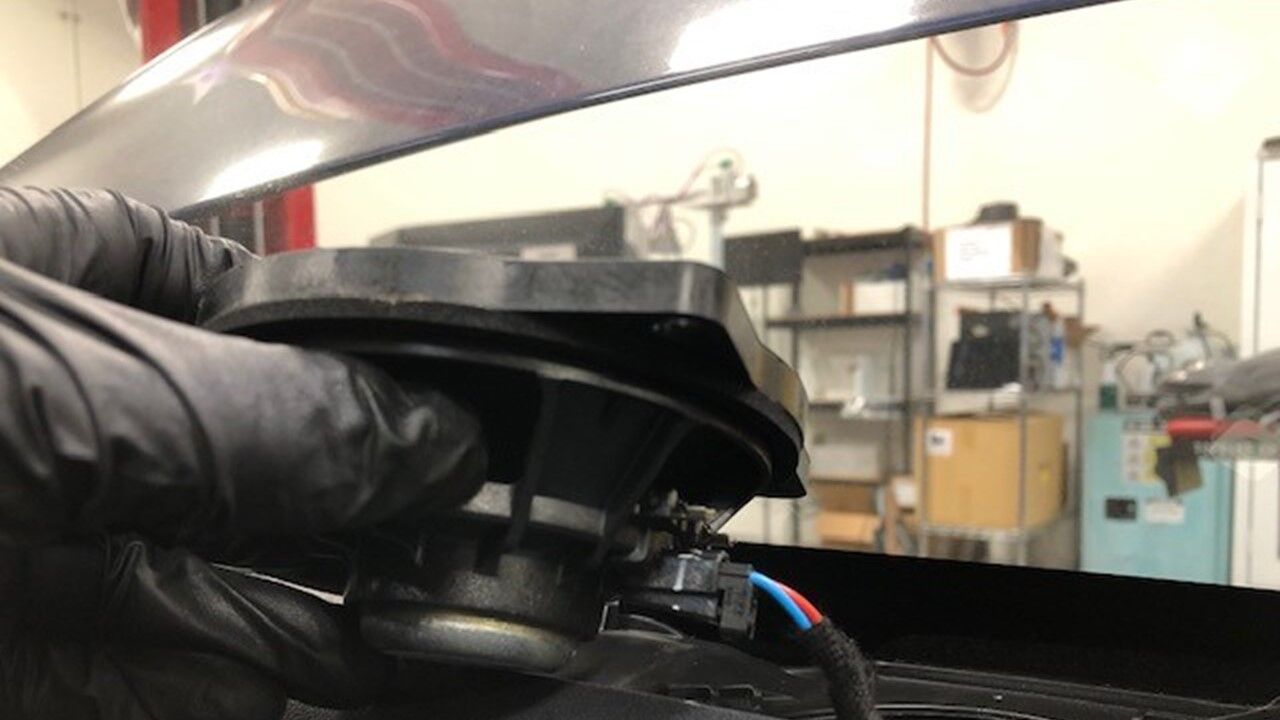

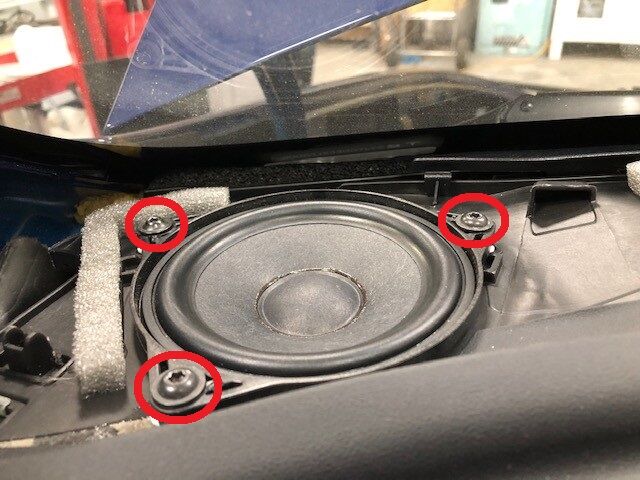

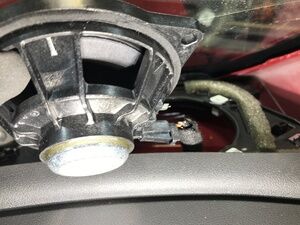

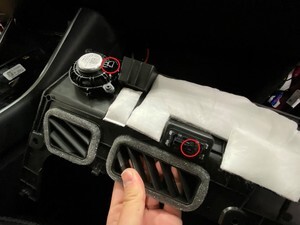

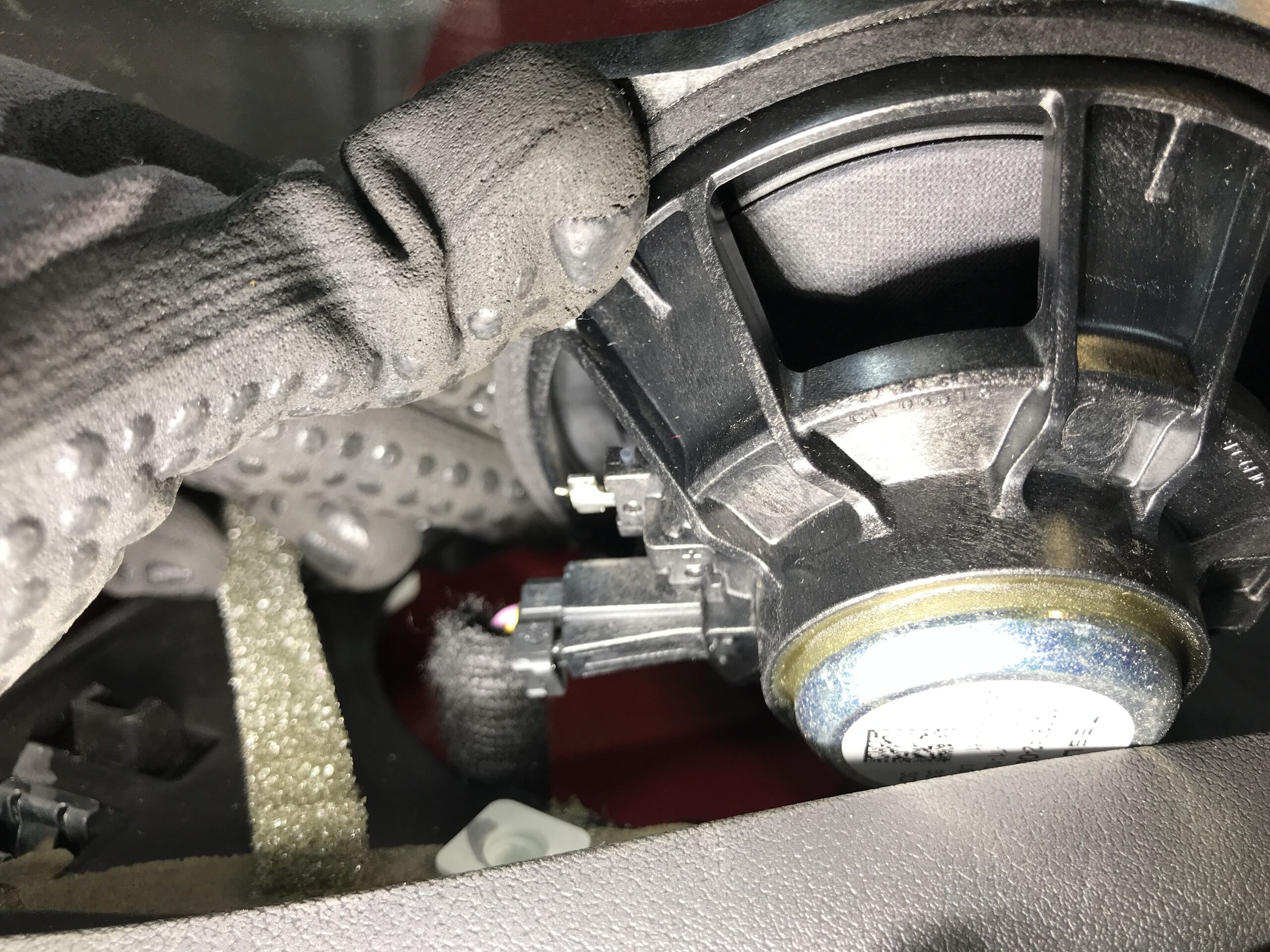

拆卸将左扬声器固定到仪表板的螺钉，然后拆下扬声器

注
3 个螺钉，T20，2.3 Nm，1 个连接器

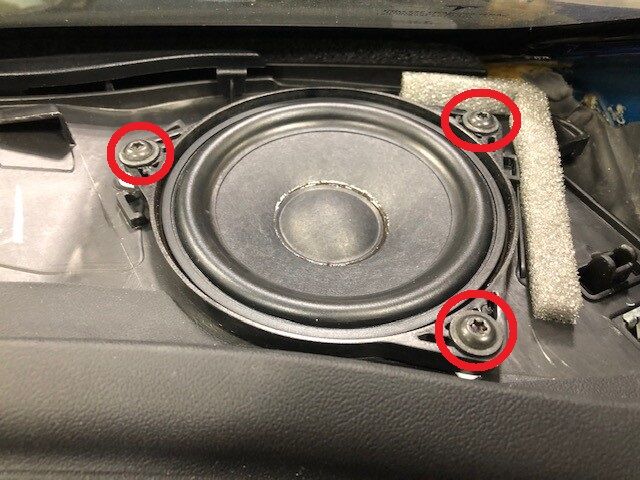

拆卸将中间扬声器固定到仪表板的螺钉，然后拆下扬声器

注
3 个螺钉，T20，2.3 Nm，1 个连接器

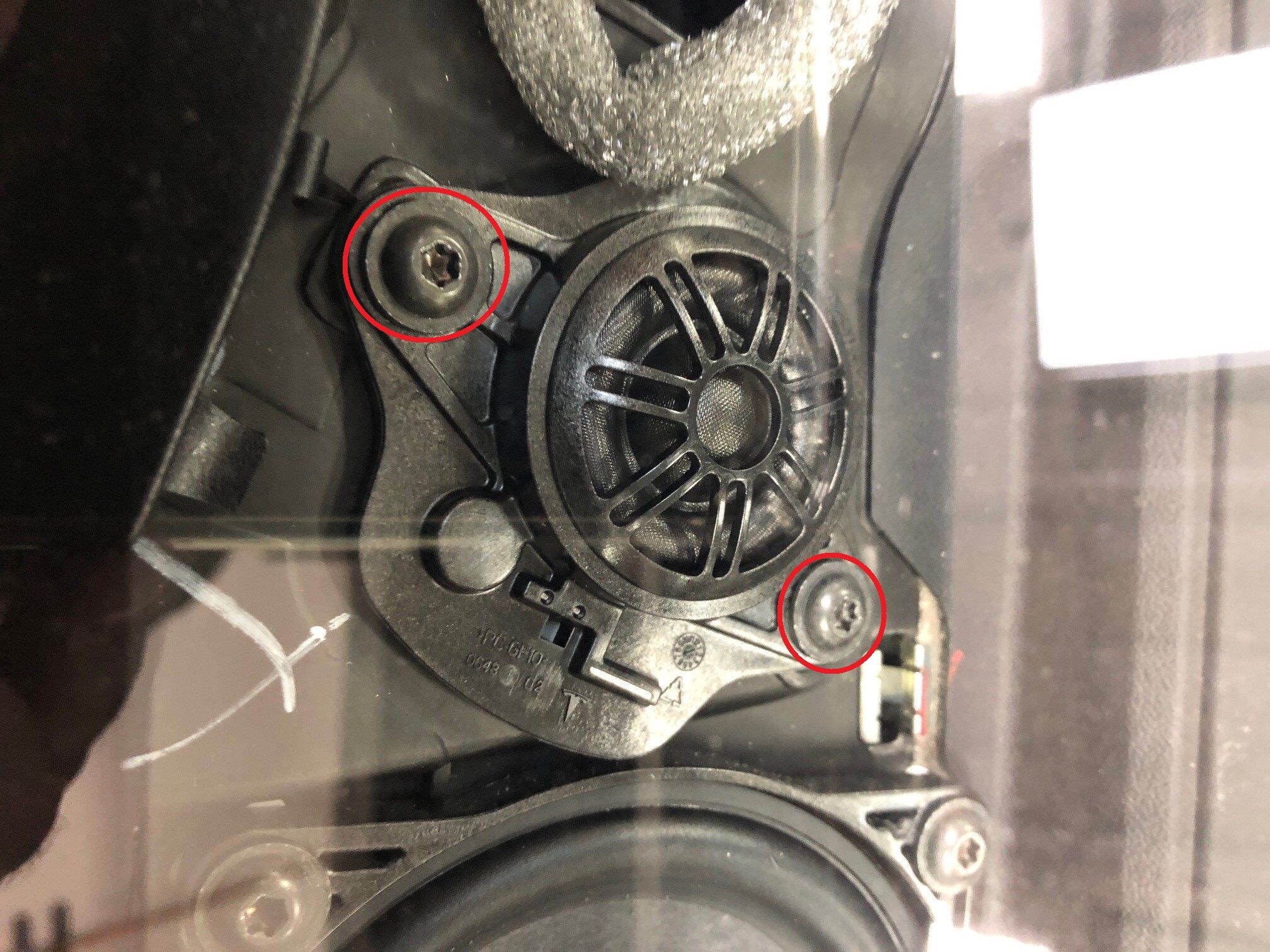

拆卸将中间高频扬声器固定到仪表板的螺钉，然后拆下扬声器

注
2 个螺钉，T20，2.3 Nm，1 个连接器
拆卸将右扬声器固定到仪表板的螺钉，然后拆下扬声器

注
3 个螺钉，T20，2.3 Nm，1 个连接器

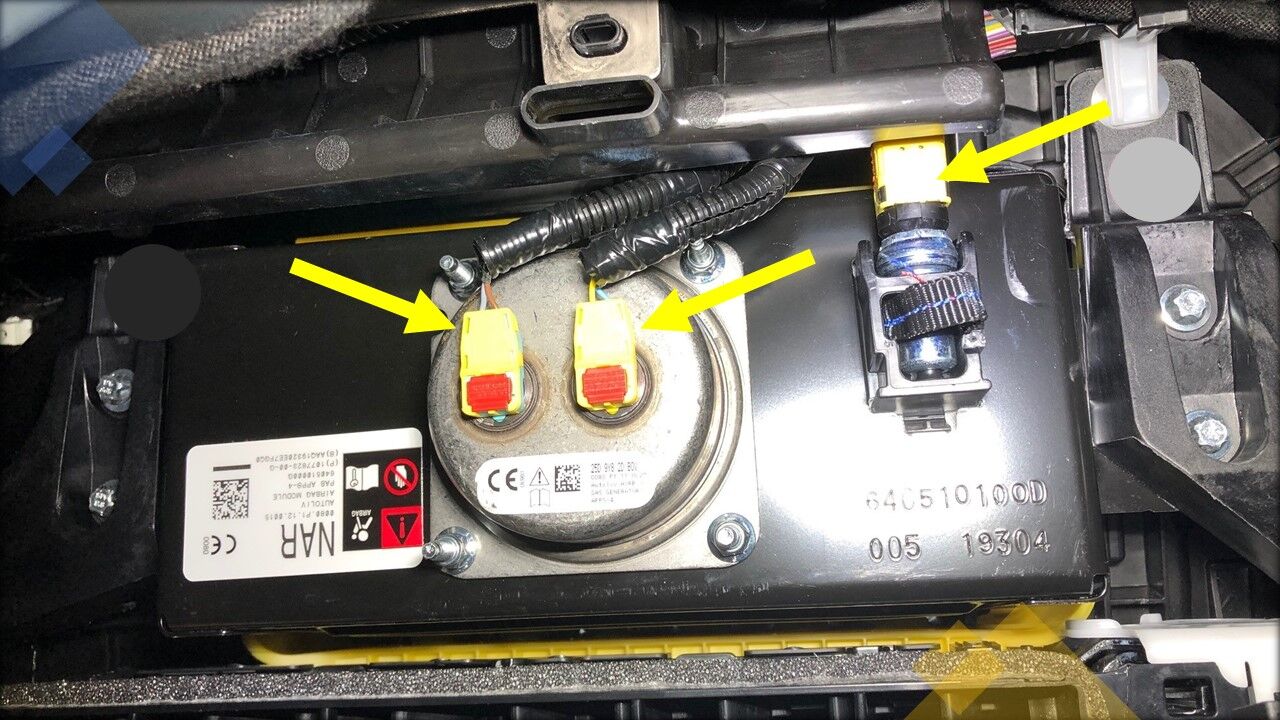

断开副驾位气囊总成的连接器

注
3 个连接器，北美以外地区 2 个连接器

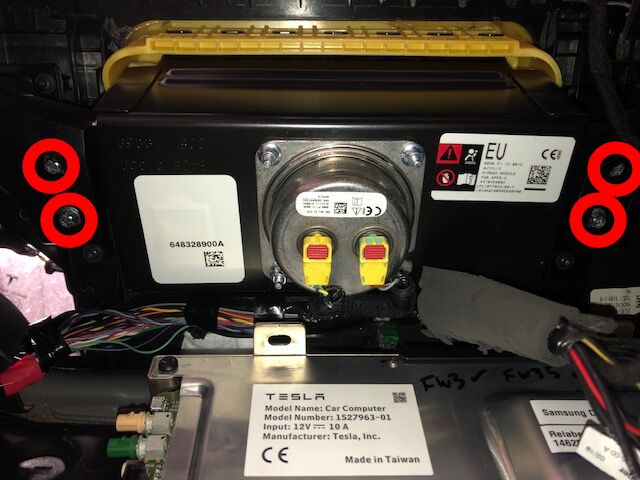

拆卸将副驾位气囊总成固定到横梁的螺栓

注
4 个螺栓，E10 耐落螺栓，8 Nm；拆下后弃用

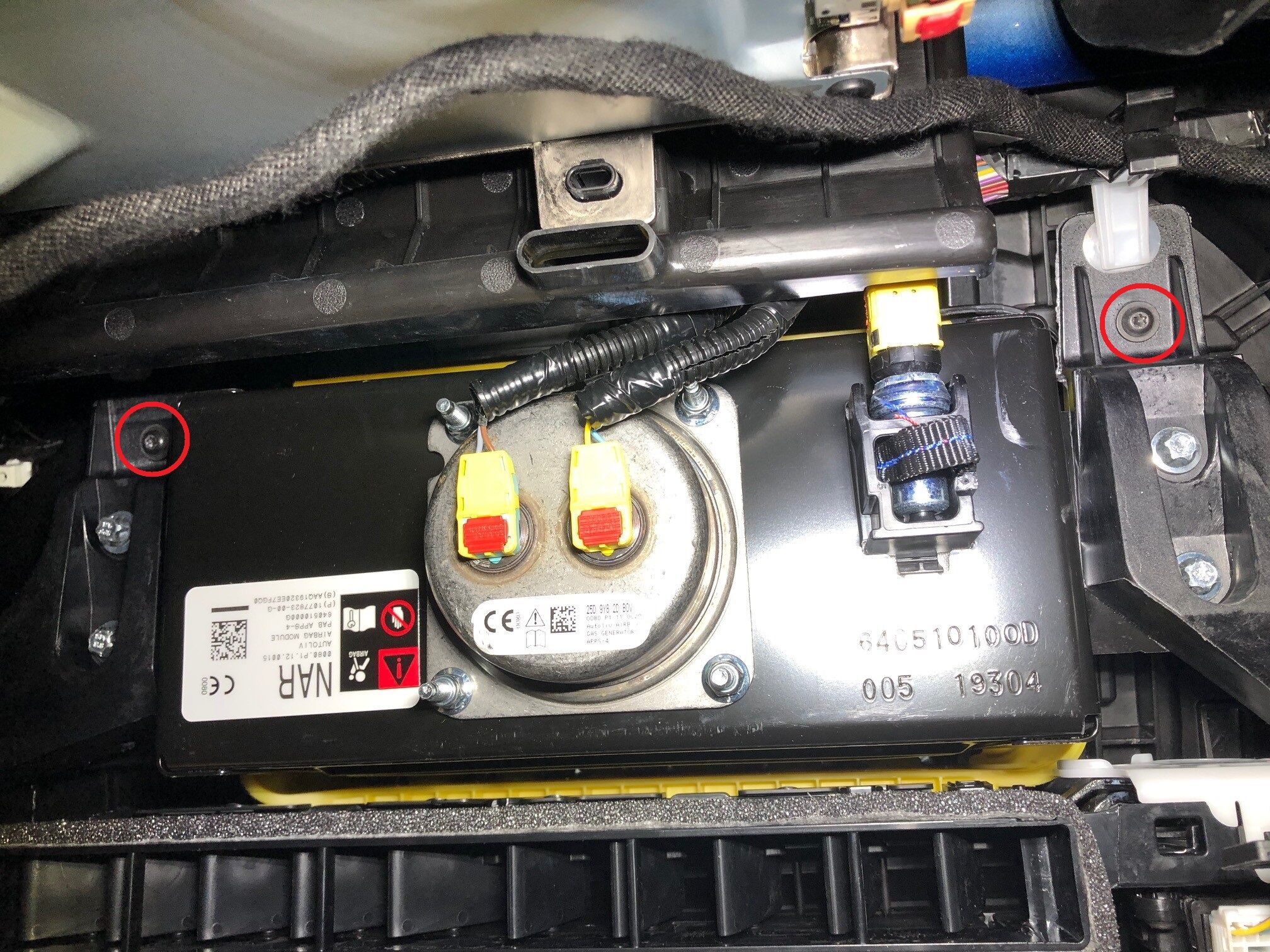

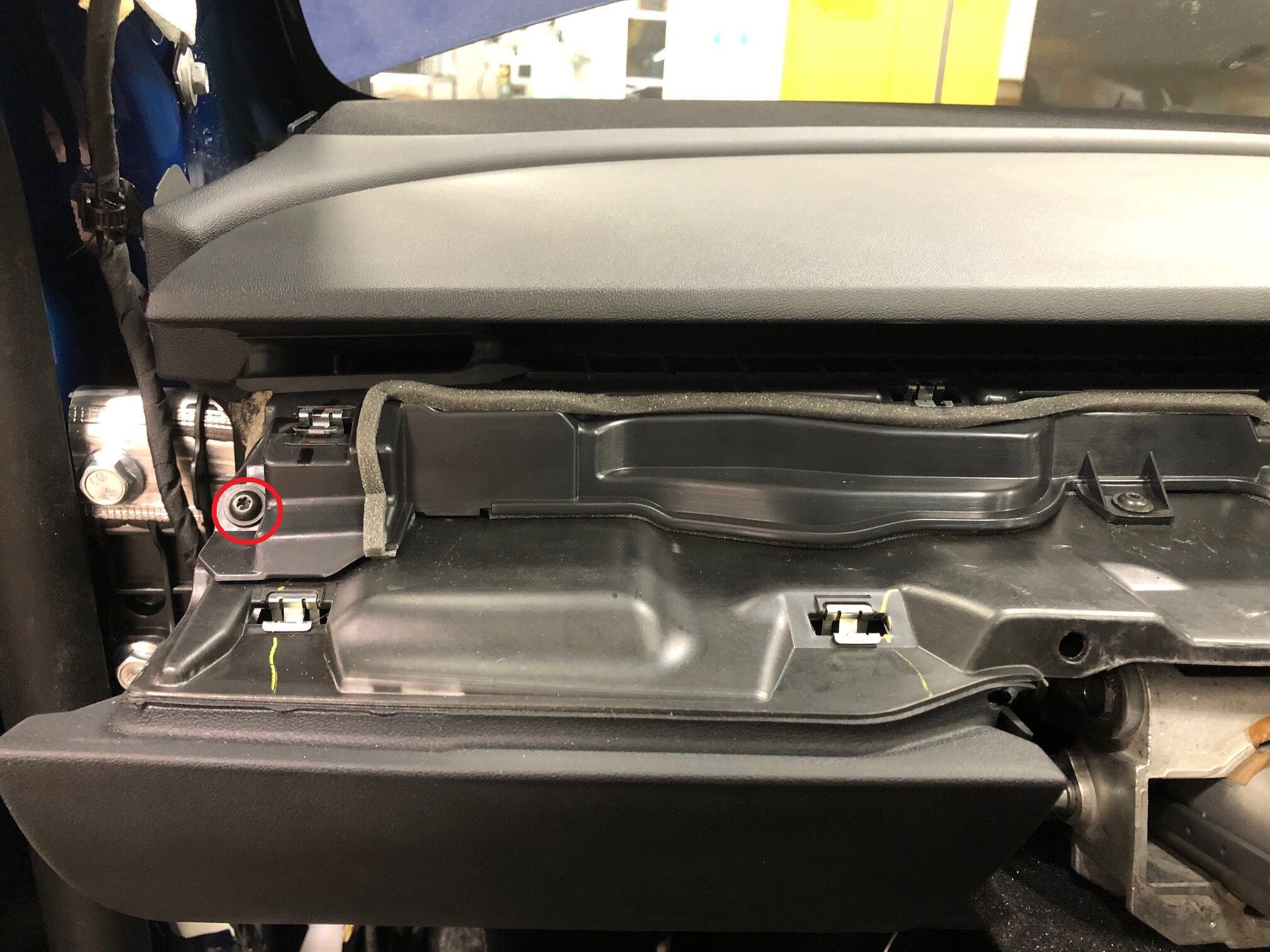

拆下将仪表板支架 LH 侧固定到副驾位气囊附近的横梁上的螺钉

注
2 个螺钉，T20，2.3 Nm
拆下将仪表板支架固定到 LH 下部横梁的螺钉

注
2 个螺钉，T20，2.3 Nm

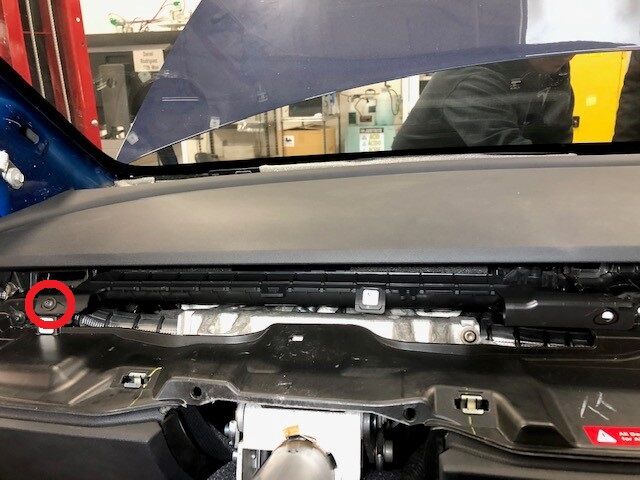

拆下将仪表板支架固定到 LH 上部横梁的螺钉

注
1 个螺钉，T20，2.3 Nm
拆下将仪表板支架固定到正下方横梁的螺钉

注
2 个螺钉，T20，2.3 Nm

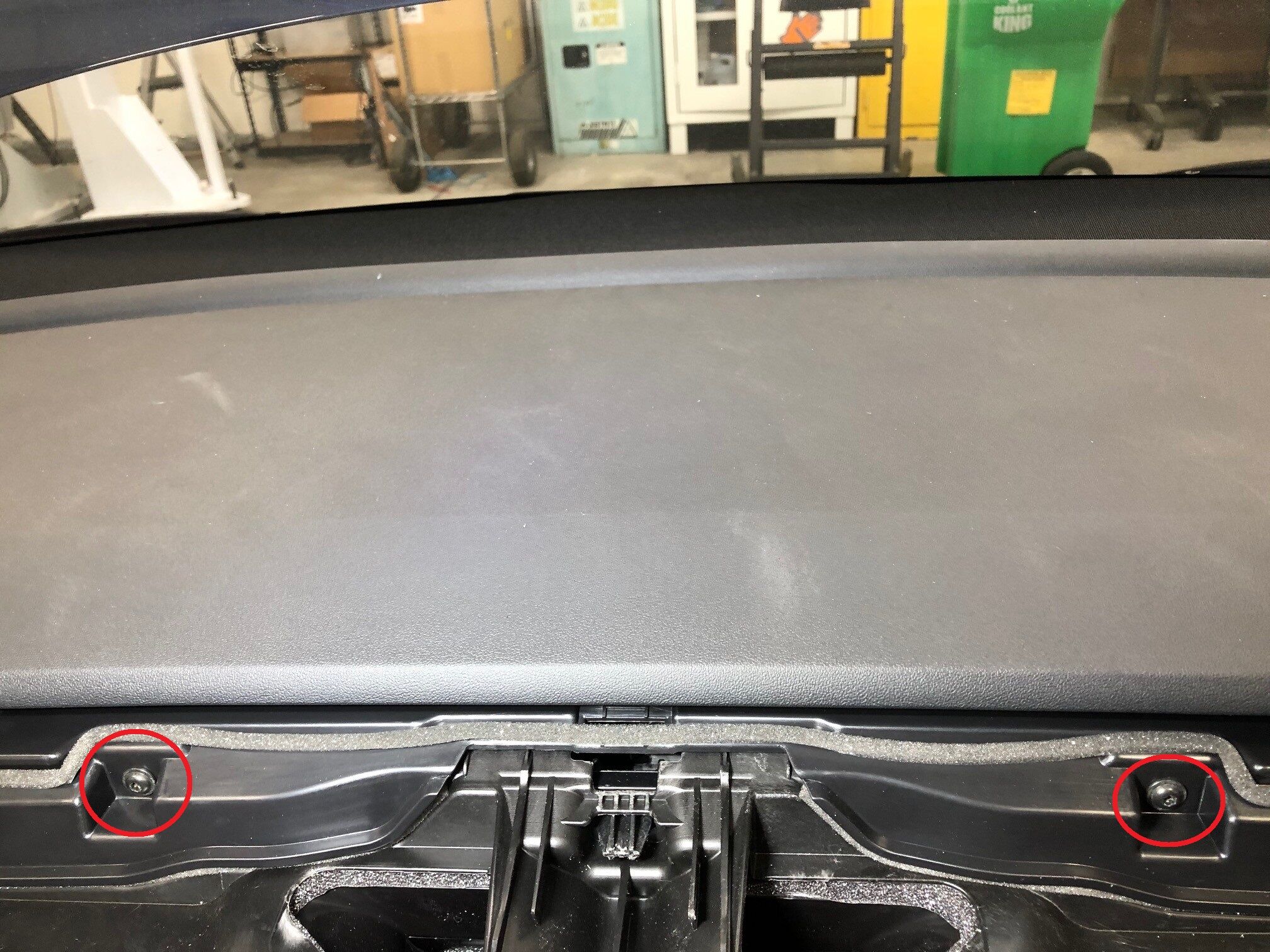

拆下将仪表板支架固定到正上方横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
拆下将仪表板支架固定到 RH 上部横梁的螺钉

注
1 个螺钉，T20，2.3 Nm

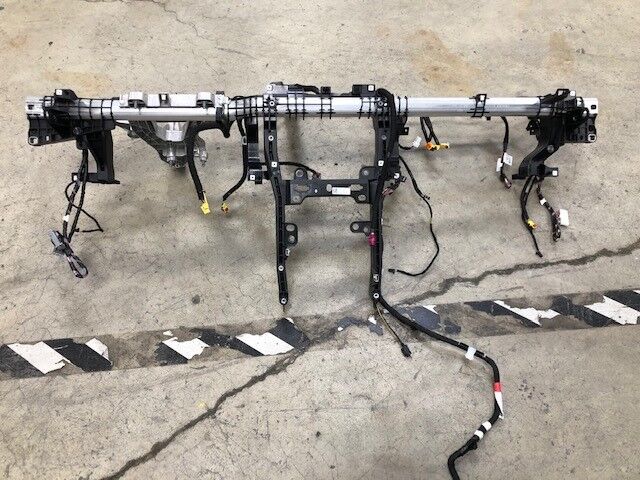

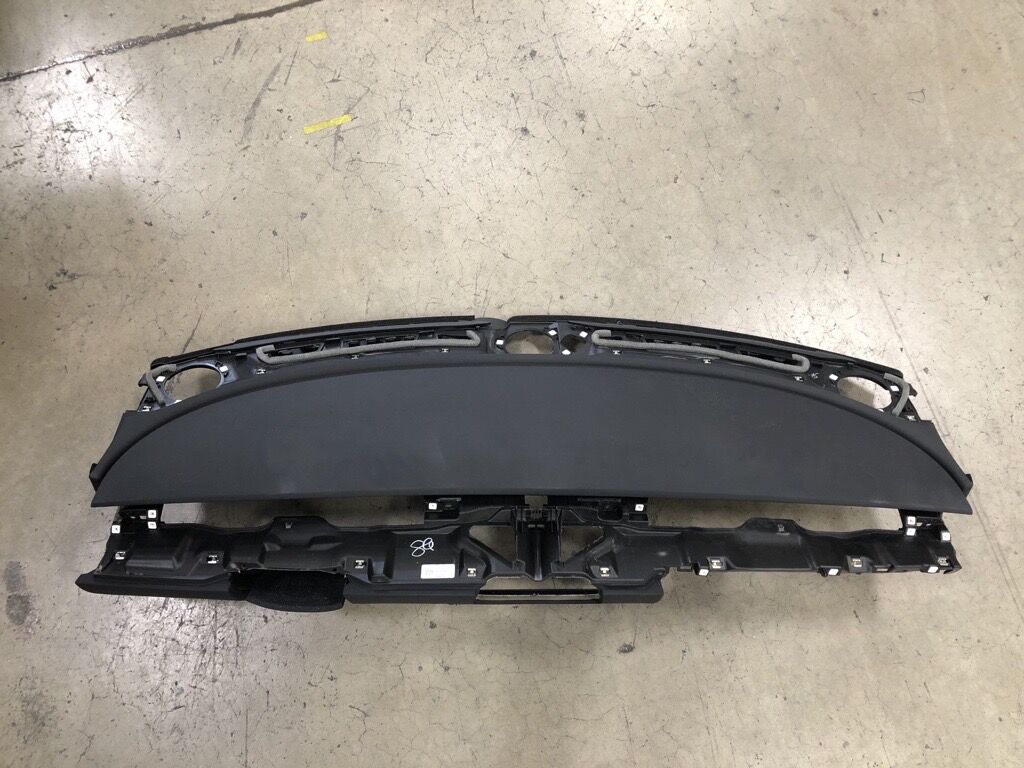

将仪表板支架从横梁上拆下

注
建议请助手帮忙；小心清理夹在暖通空调总成正上方的线束；清理之后也有助于拆卸

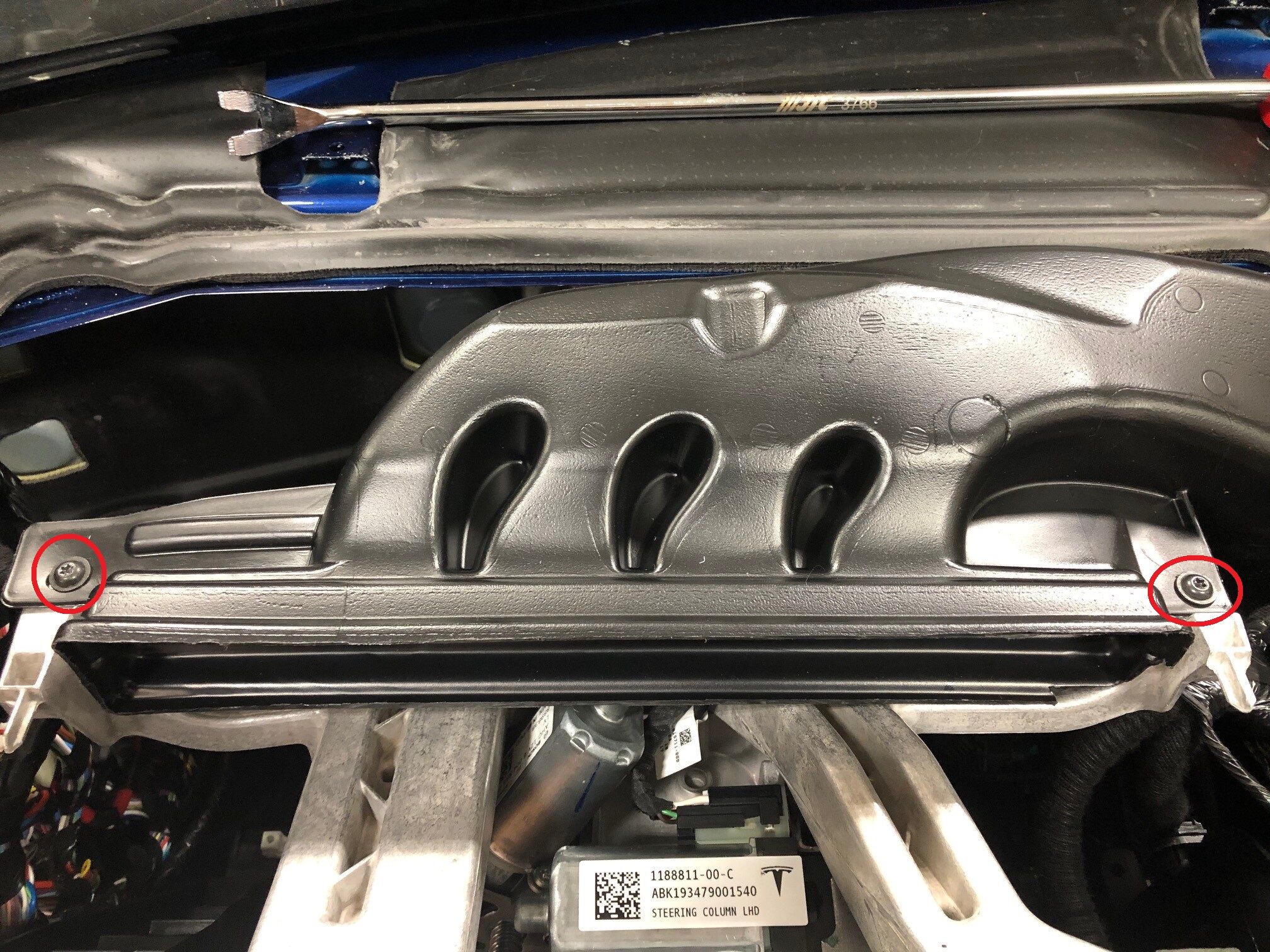

拆卸将驾驶位风管固定到横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
将驾驶位风管从 HVAC 总成上拆下

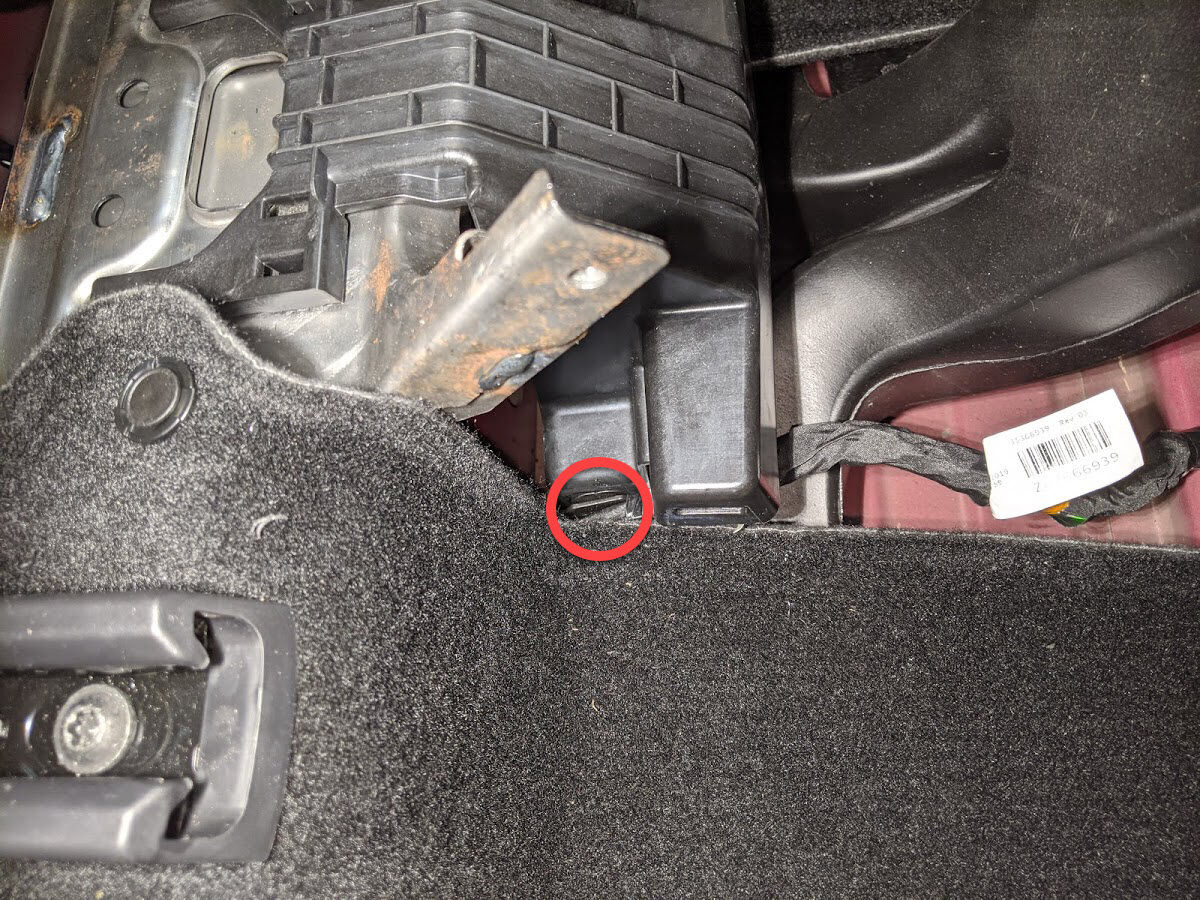

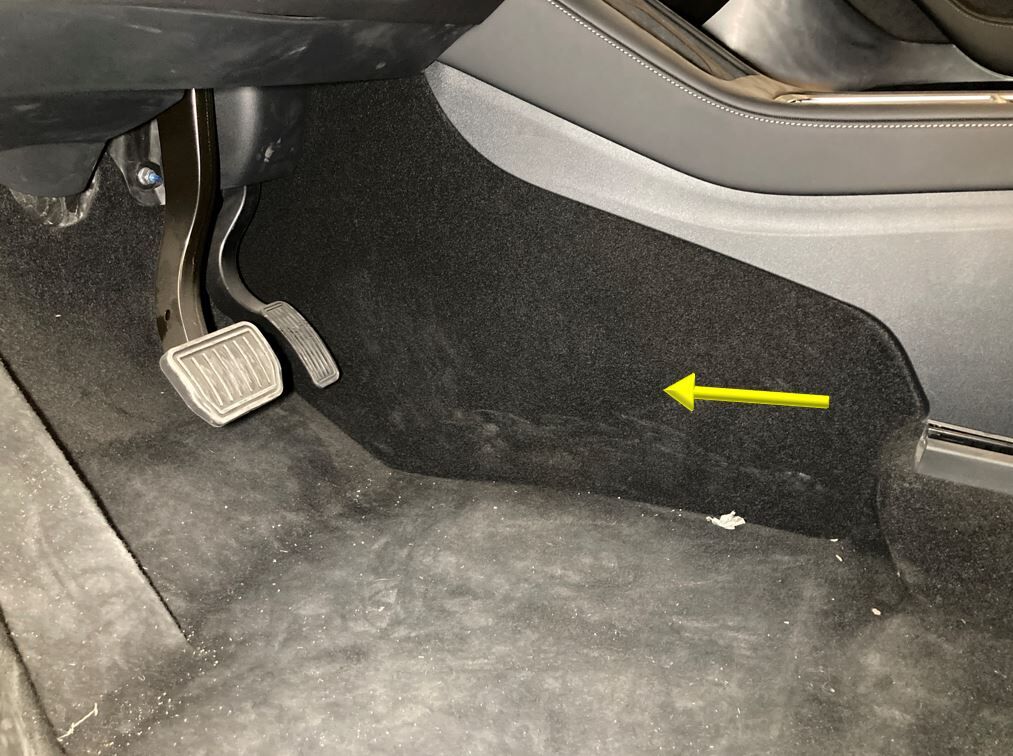

部分拆下驾驶室左侧地毯

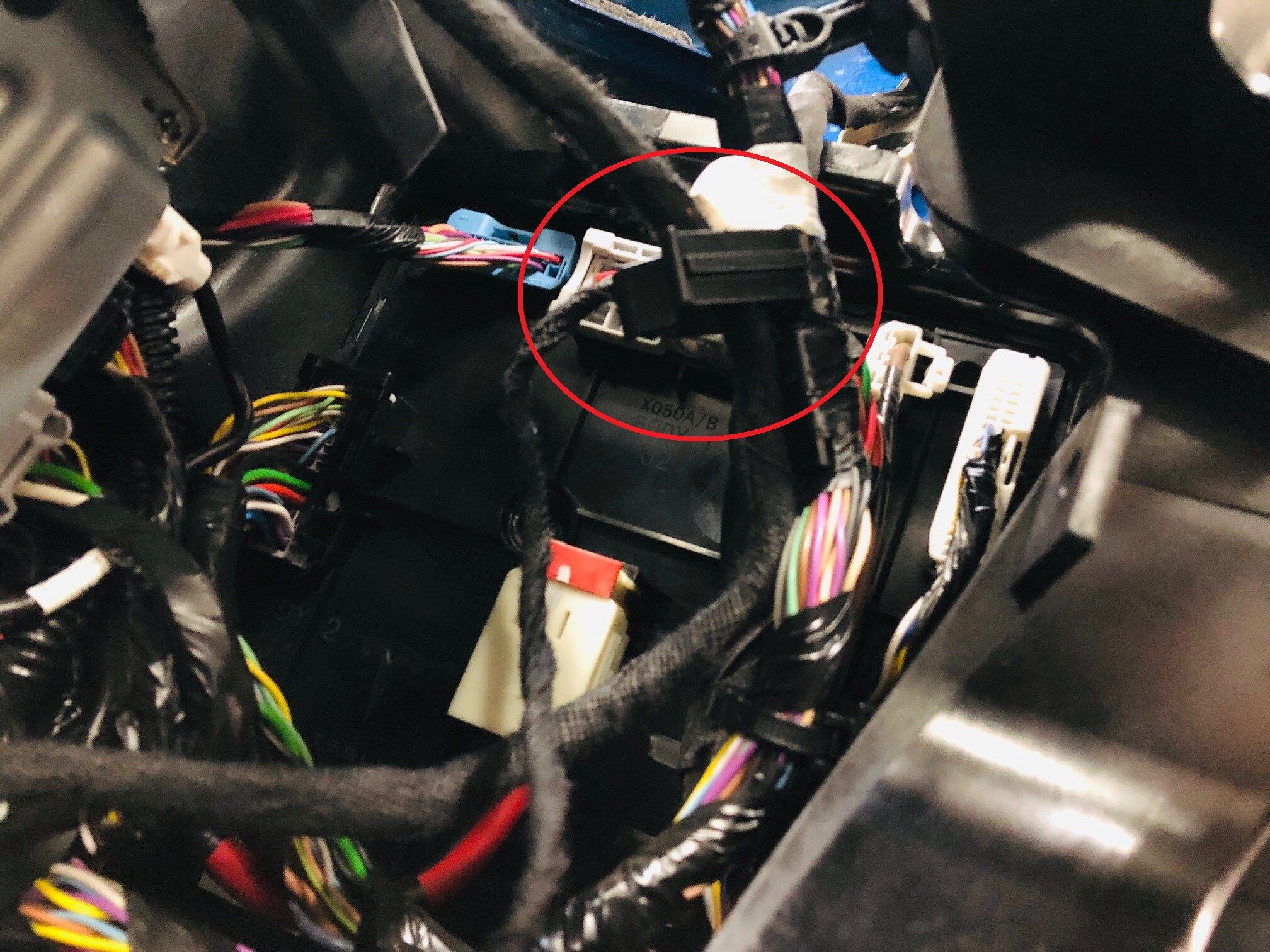

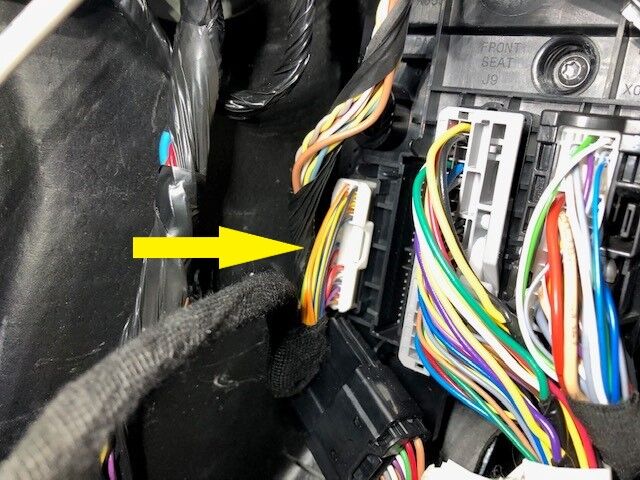

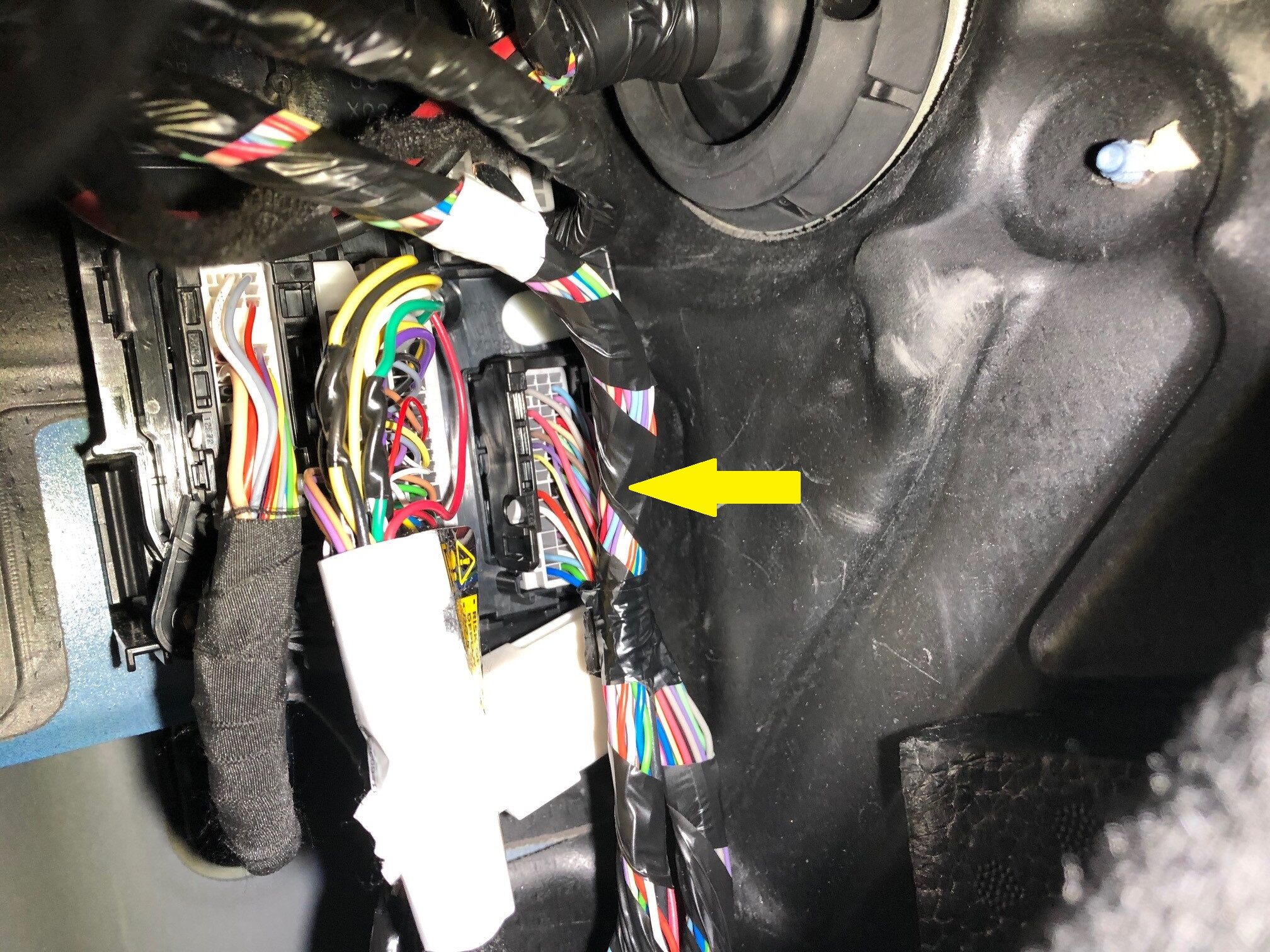

将前围板连接器从左侧车身控制器上断开

注
1 个连接器；松开锁片，小心下拉以便松开连接器
将 HVAC 连接器从左侧车身控制器上断开

注
1 个连接器
断开连接器与电子转向柱的连接

注
1 个连接器

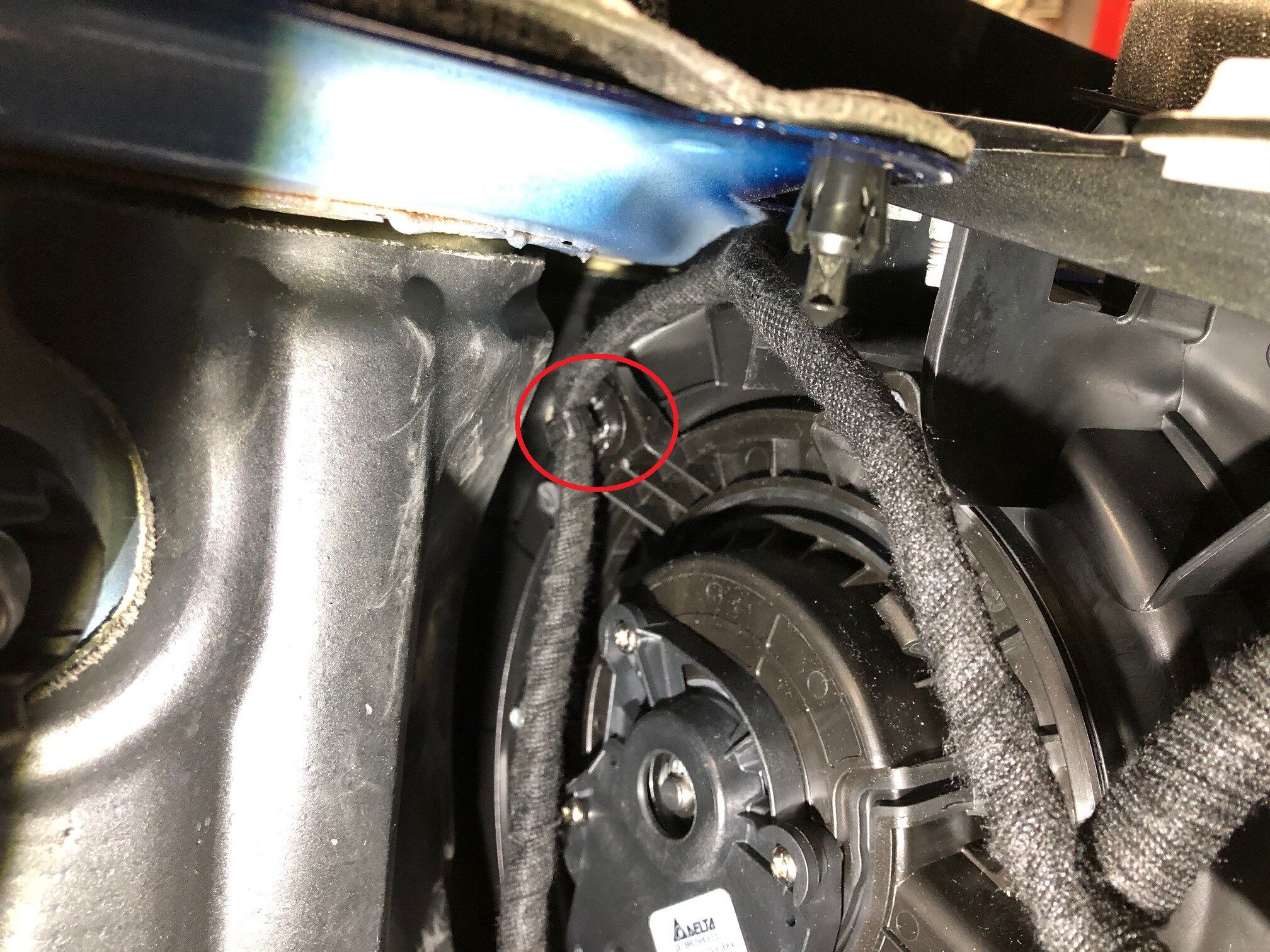

松开位于鼓风电机总成上的仪表板线束夹

注
1 个线束夹

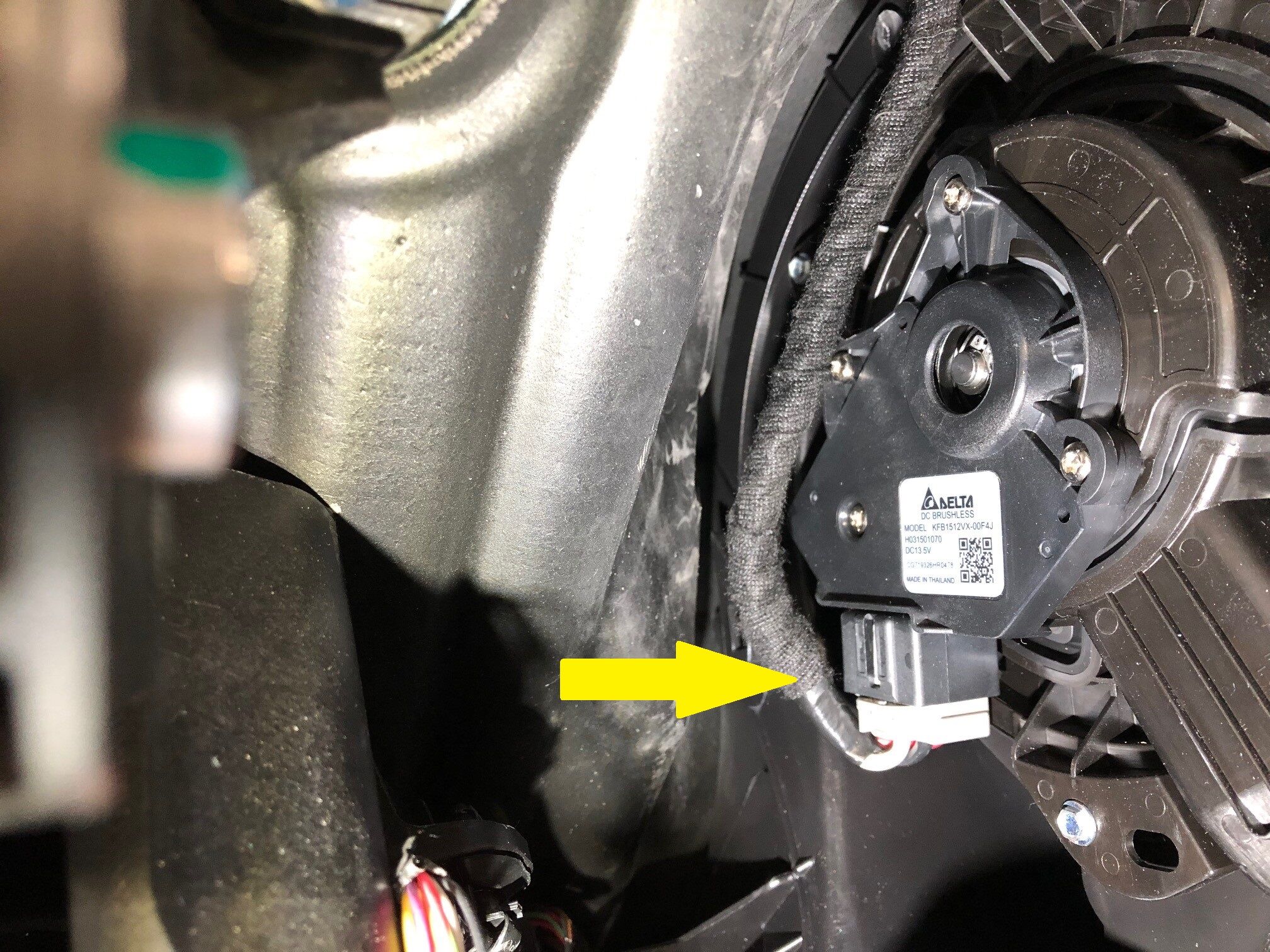

断开鼓风电机总成上的连接器

注
1 个连接器

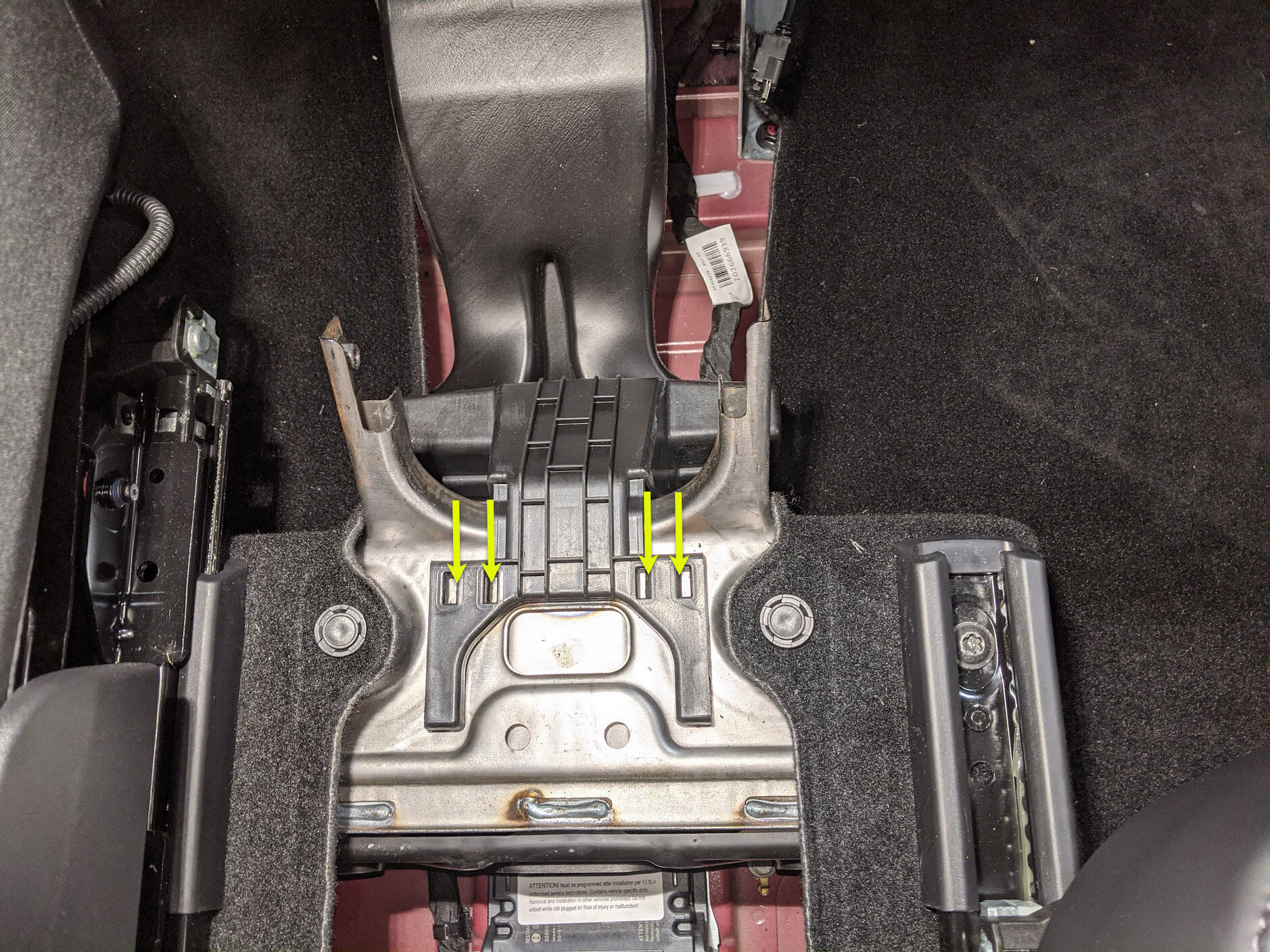

拆下中控台支架

注
1 个夹子，4 个锁片；从升降器上取下锁片后，小心滑向车辆前部
松开 RCM 旁边的夹子

注
1 个线束夹

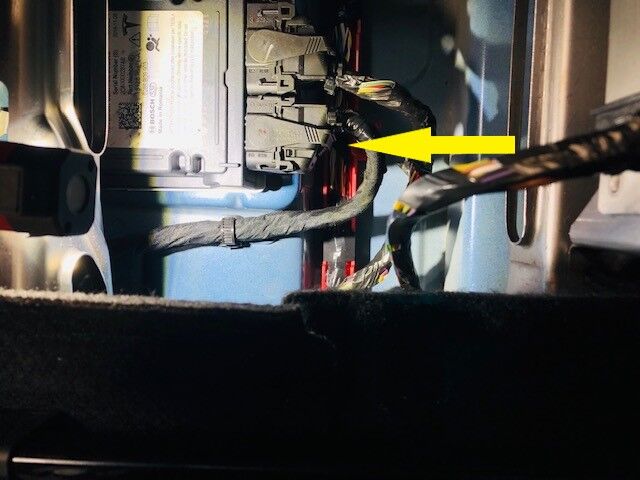

断开位于 RCM 上的连接器

注
1 个连接器；向下按压锁片，松开连接器

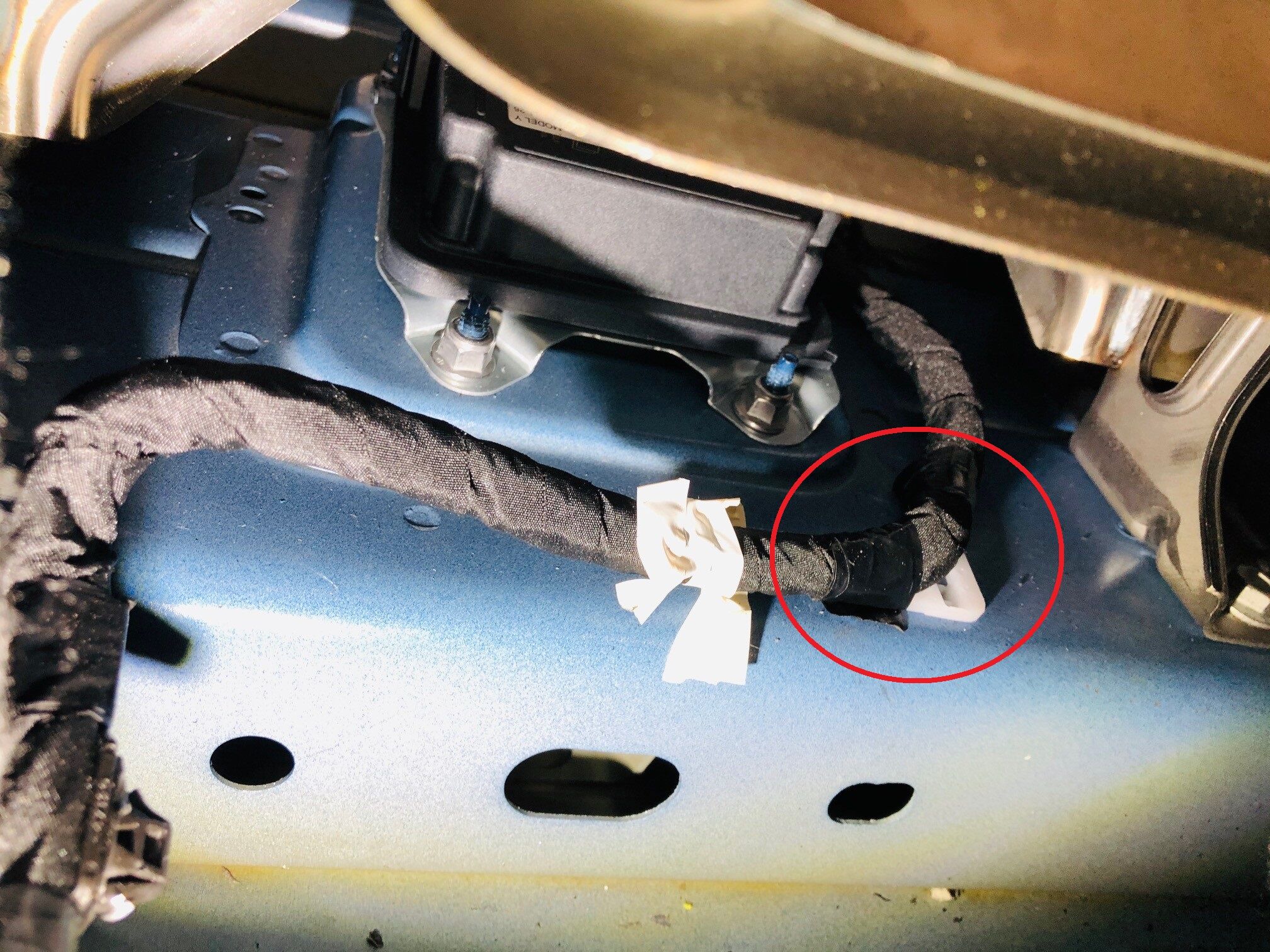

松开 RCM 旁边的仪表板线束夹

注
1 个线束夹；松开夹子上的内侧锁片，然后从车身上抬起

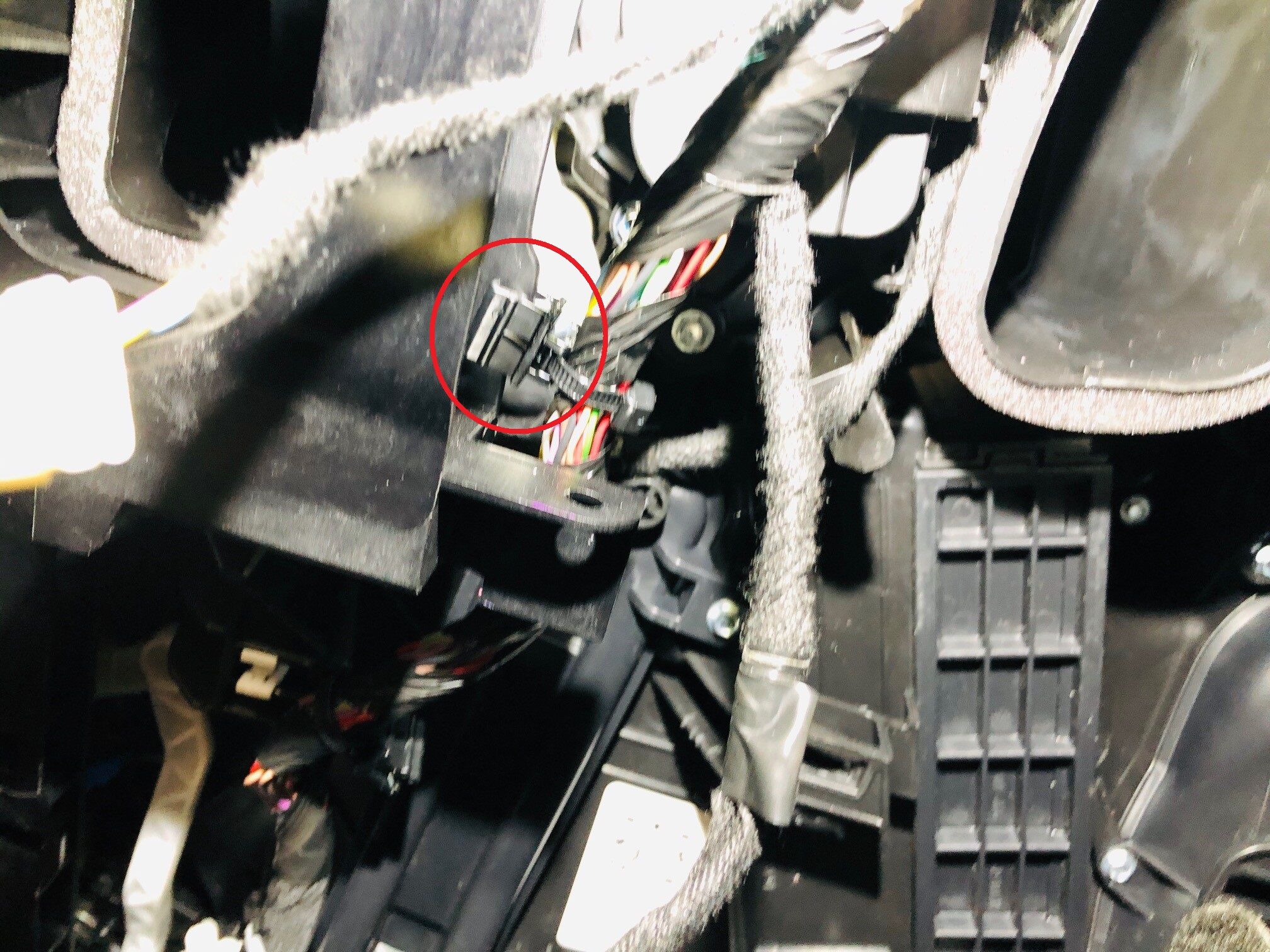

松开车身靠近 RH 横梁支架处的仪表板线束夹

注
1 个线束夹
松开横梁上的仪表板线束夹

注
1 个线束夹

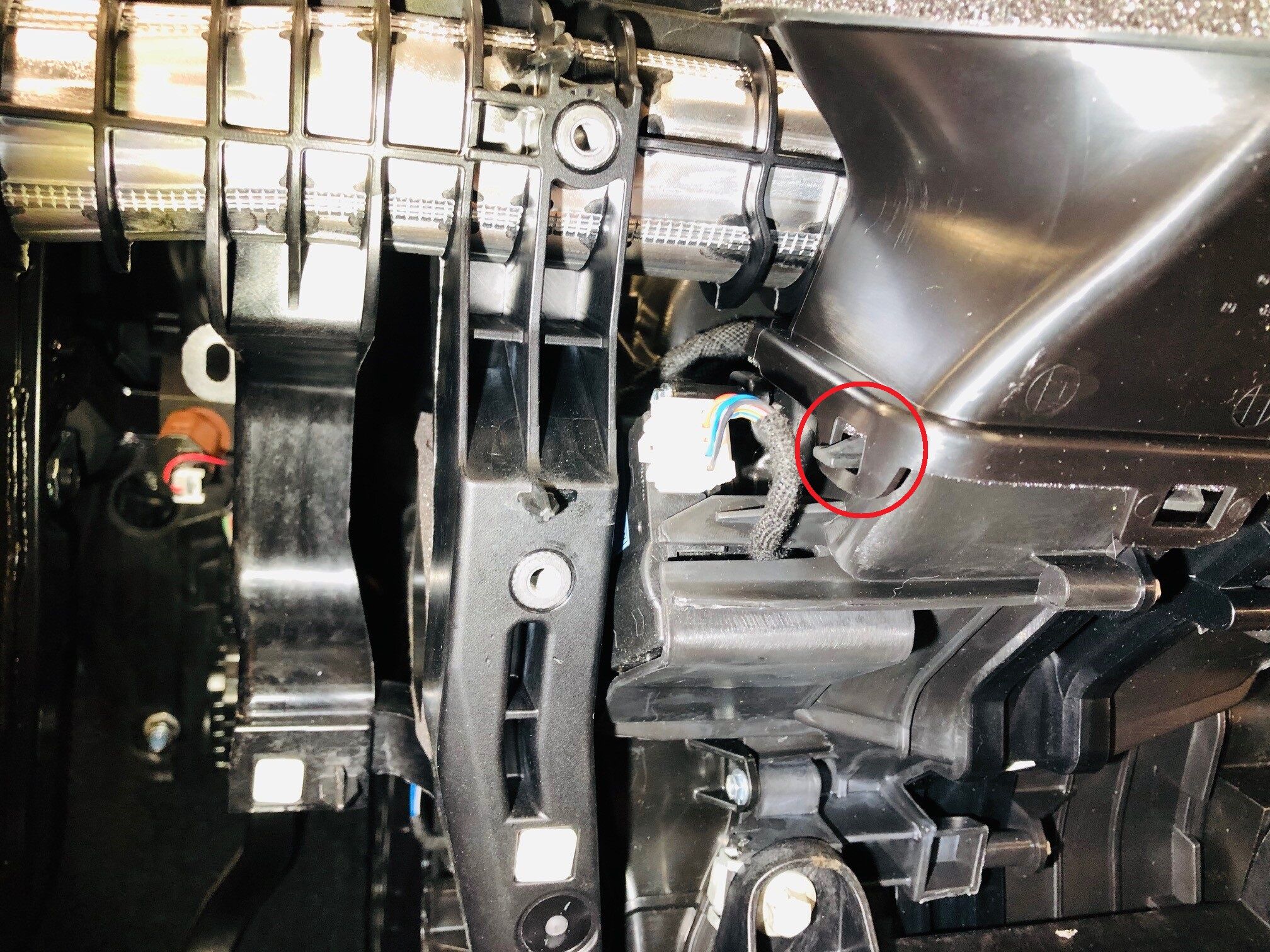

松开 RH 下部导管热敏电阻旁边的仪表板线束夹

注
1 个线束夹

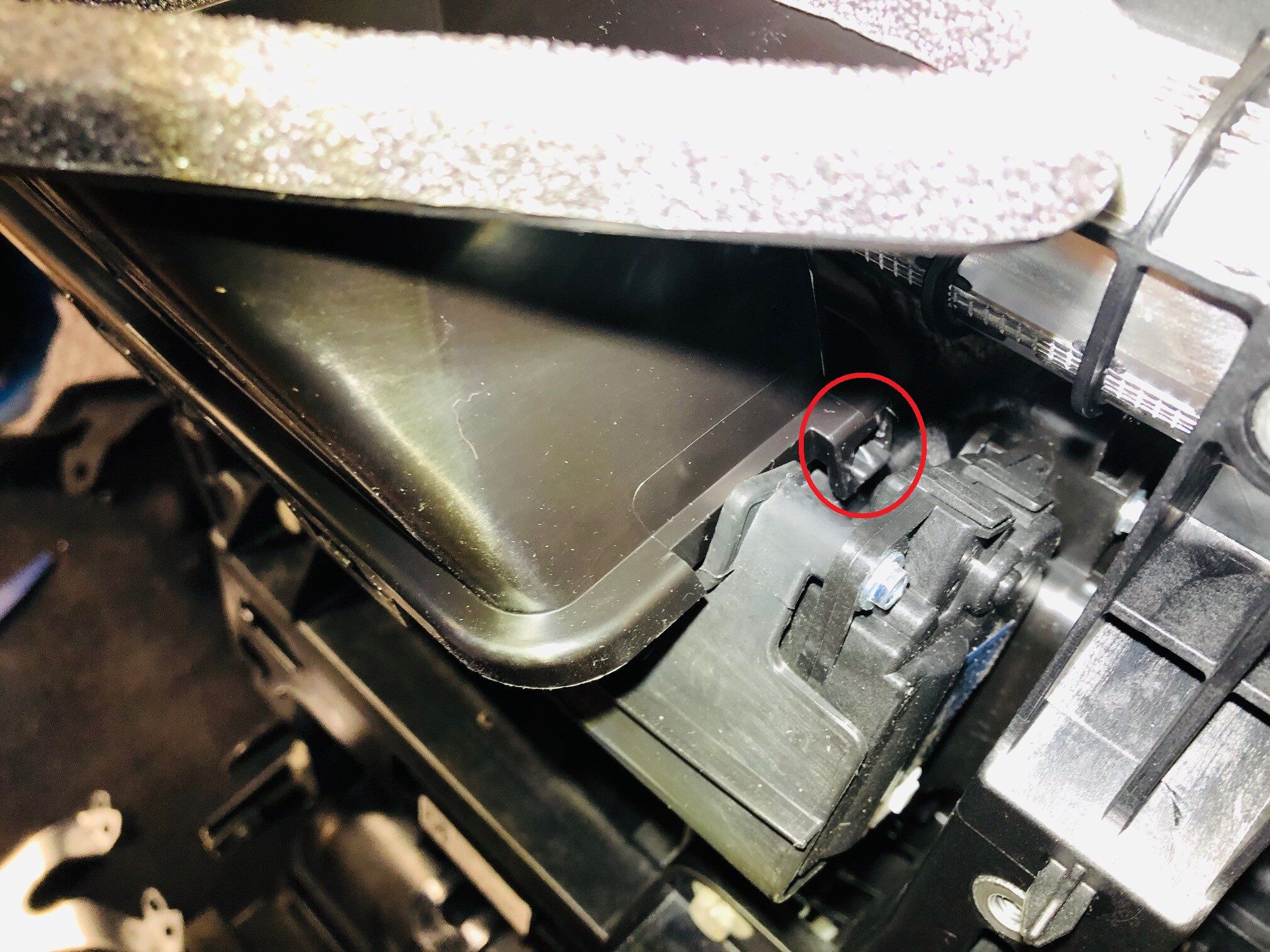

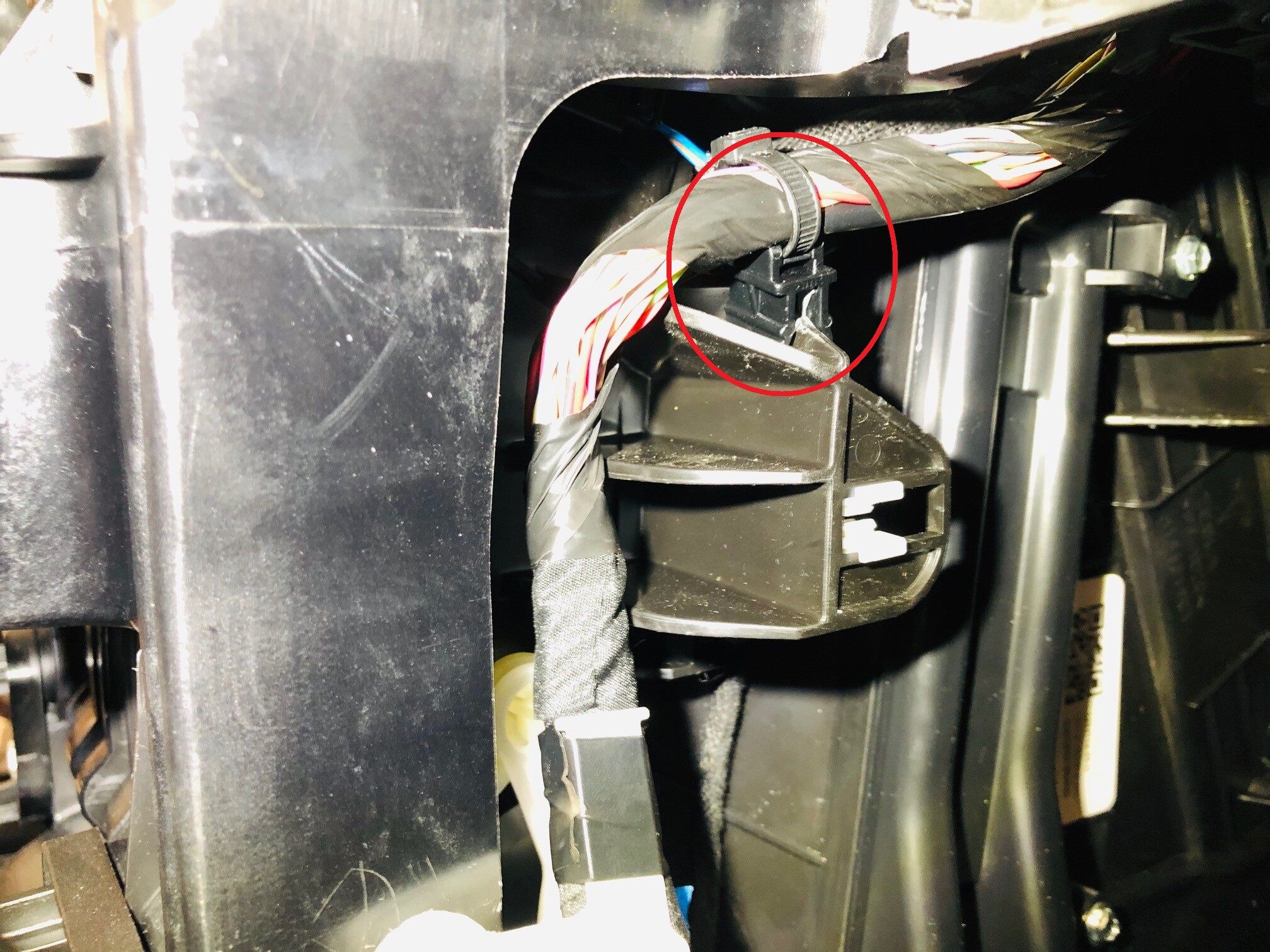

松开 RH 上部模式执行机构旁边的仪表板线束夹

注
1 个线束夹
将暖通空调线束与仪表板线束 RH 侧上方的仪表板线束支撑底座分离

注
2 个支撑底座，第一个支撑底座位于暖通空调总成的 RH 侧，第二个支撑底座位于右侧车身控制器旁边

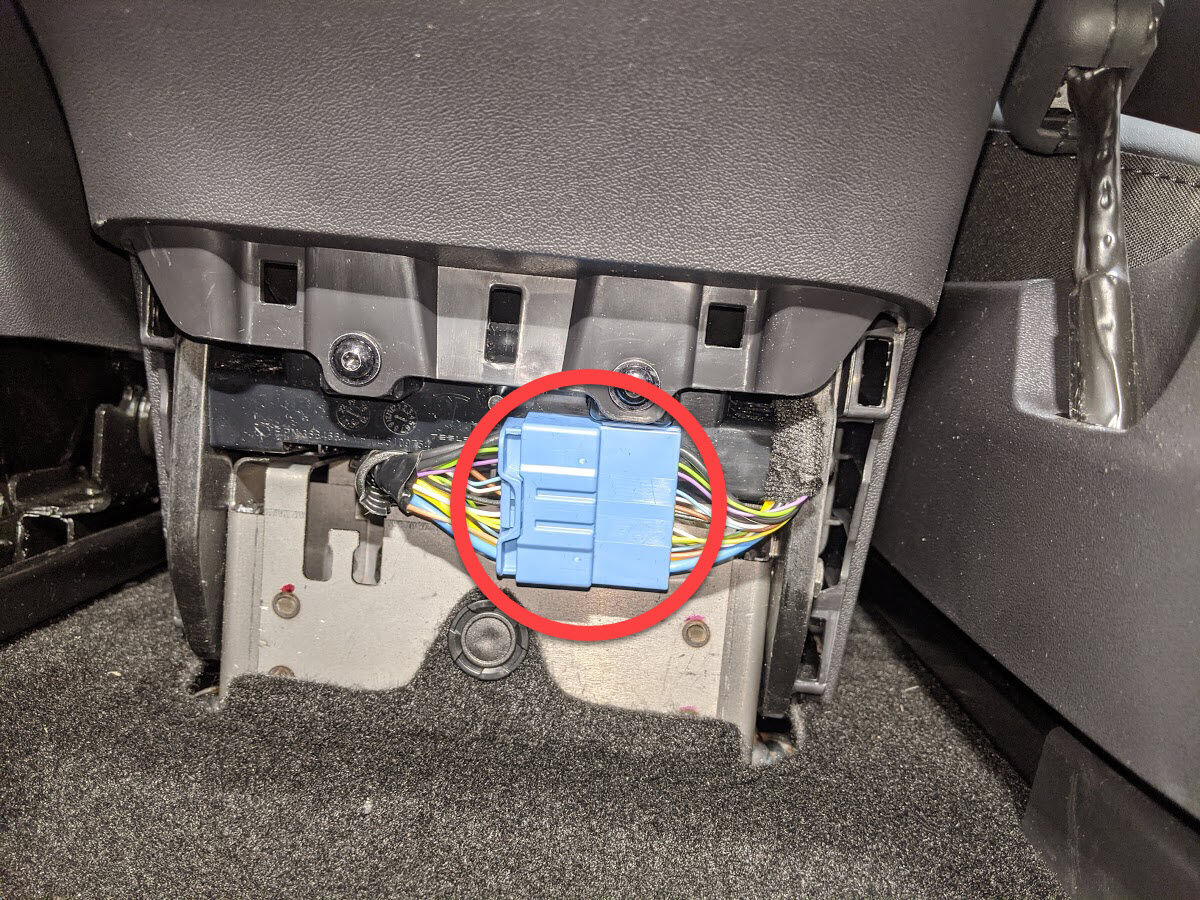

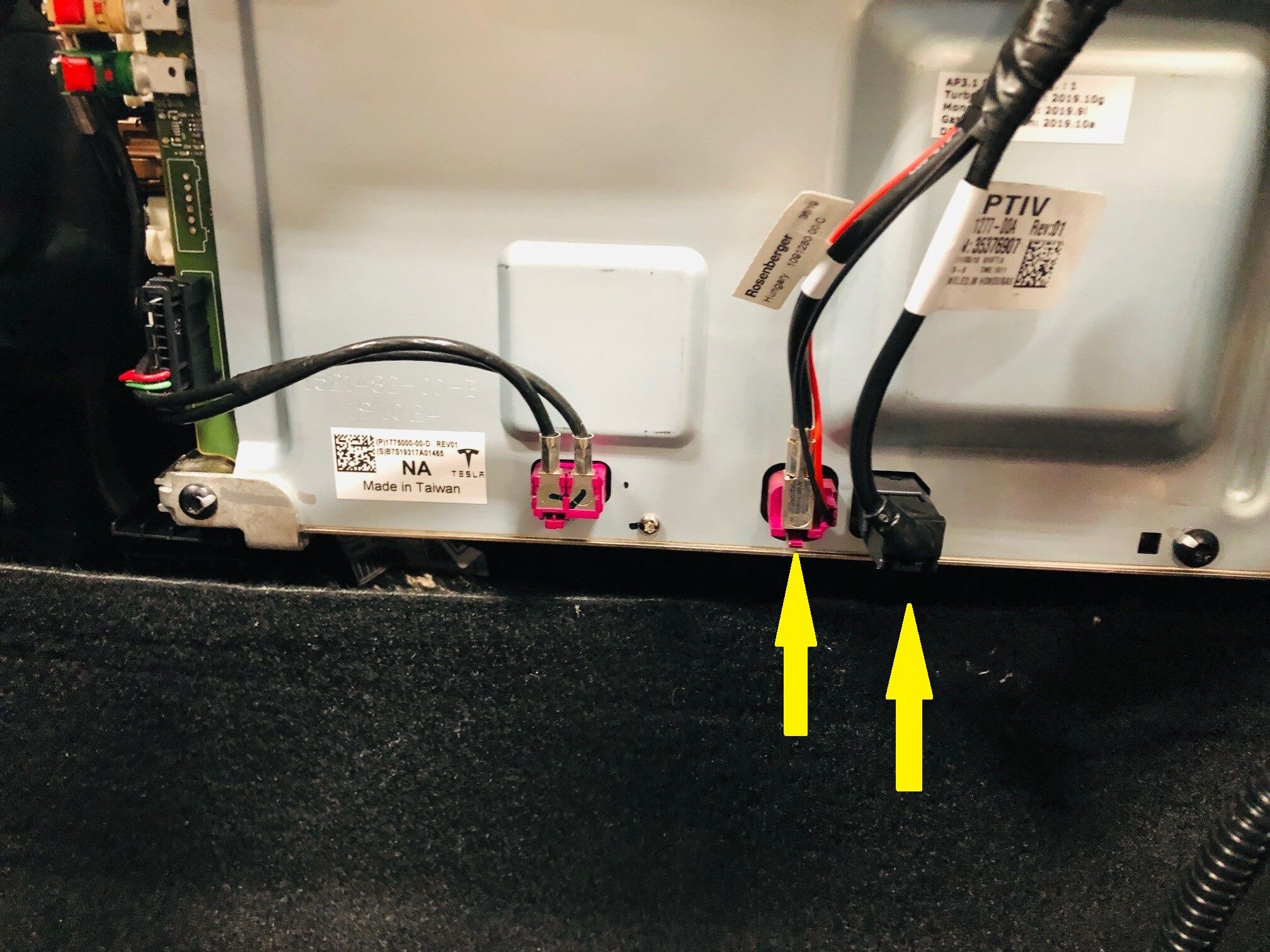

断开车载电脑上的连接器

注
2 个连接器

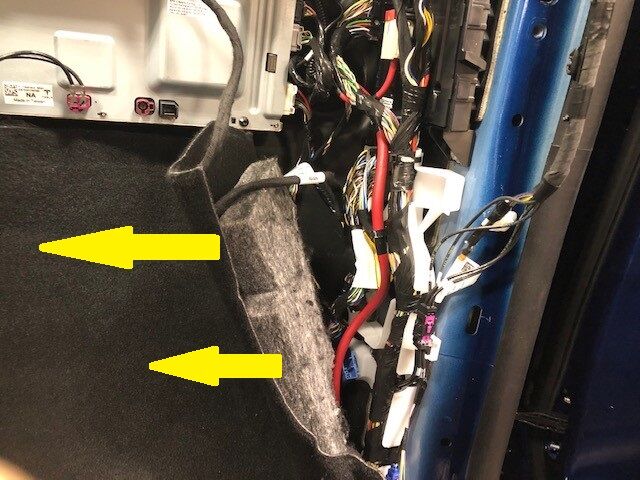

部分拆下右侧地毯

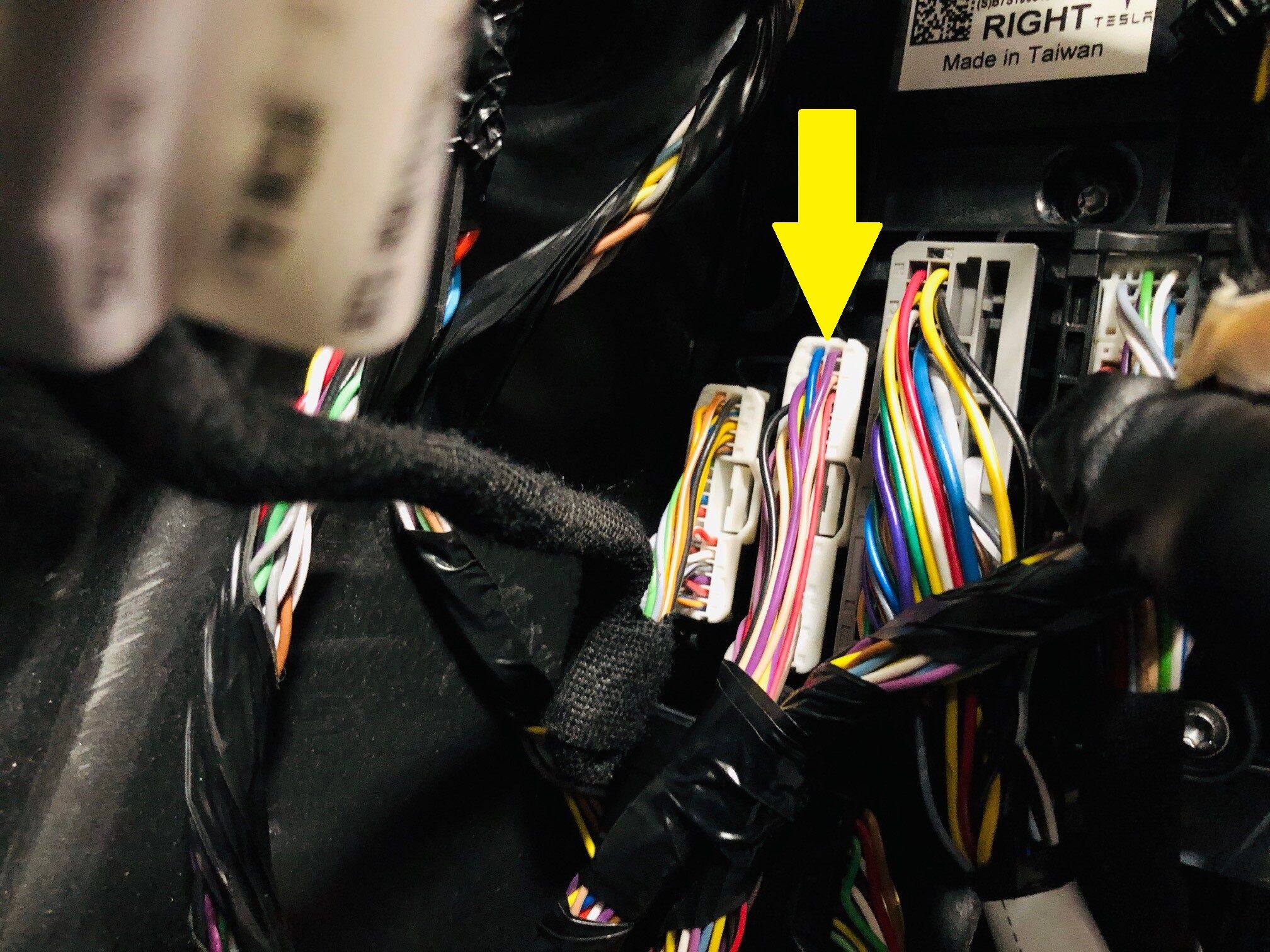

将前围板线束连接器从右侧车身控制器上断开

注
1 个连接器

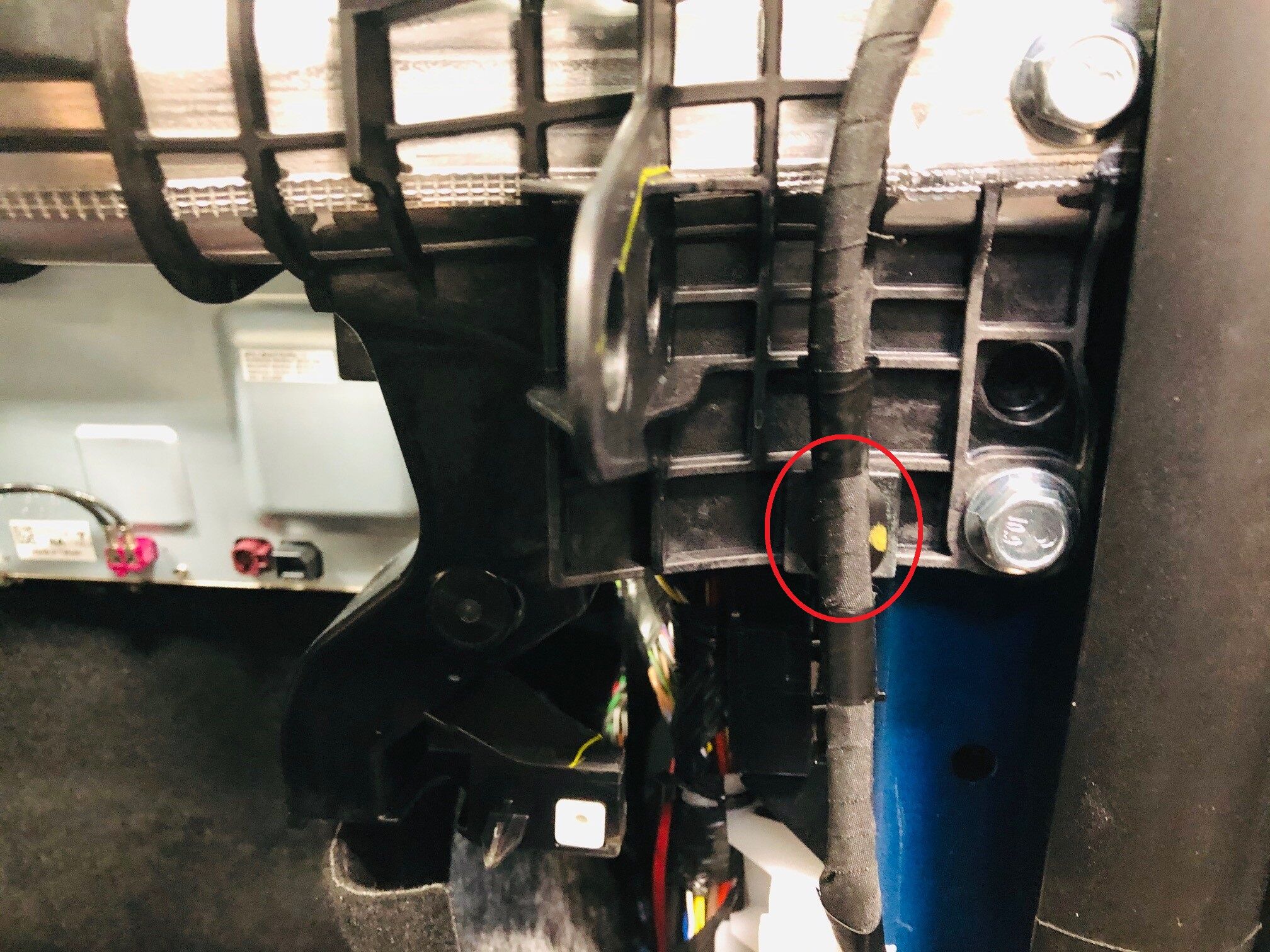

松开横梁右侧的夹子

注
1 个线束夹

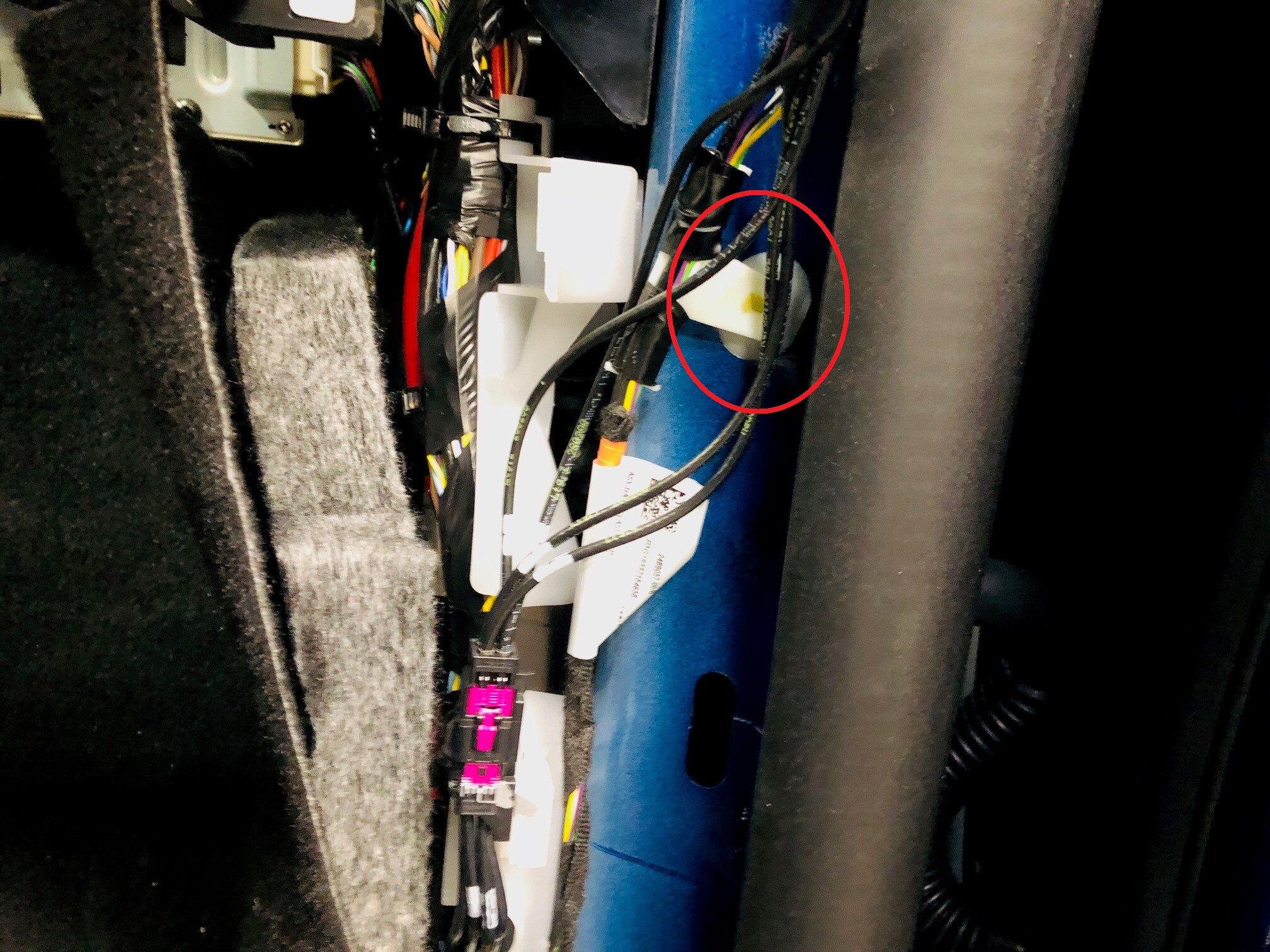

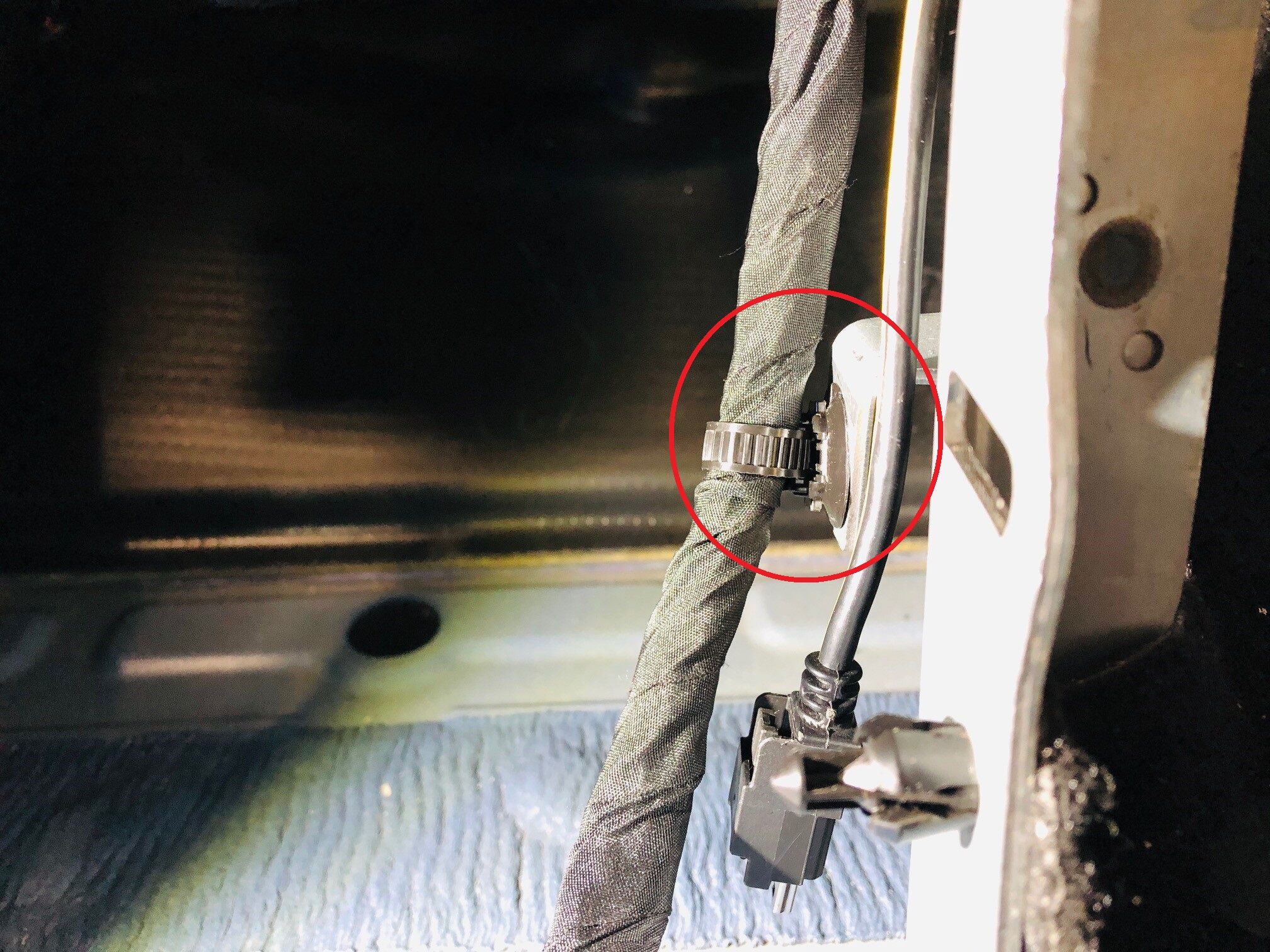

松开车身 A 柱 RH 下部的夹子

注
1 个线束夹

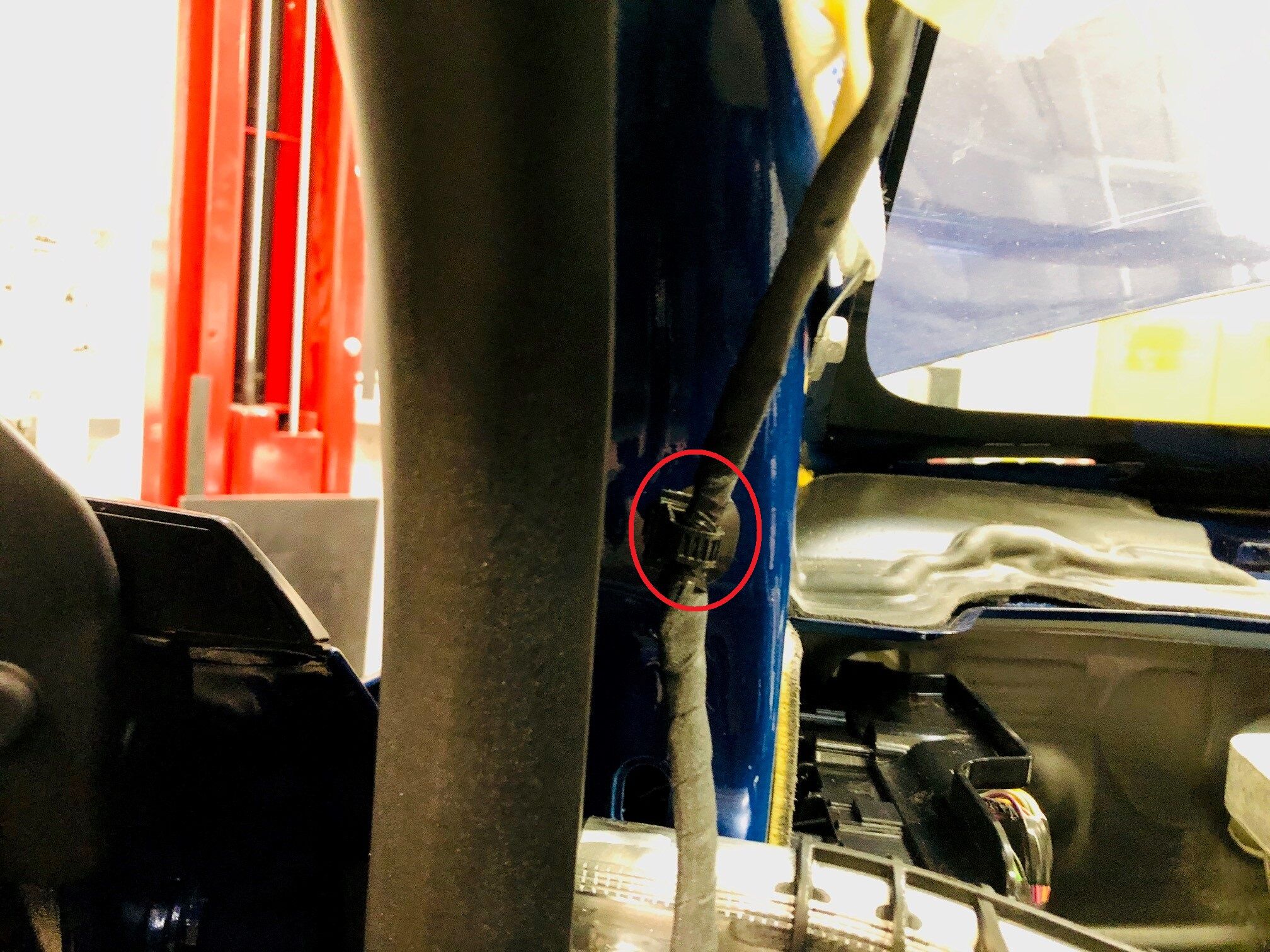

松开车身 A 柱 LH 上部的顶蓬线束夹

注
1 个线束夹

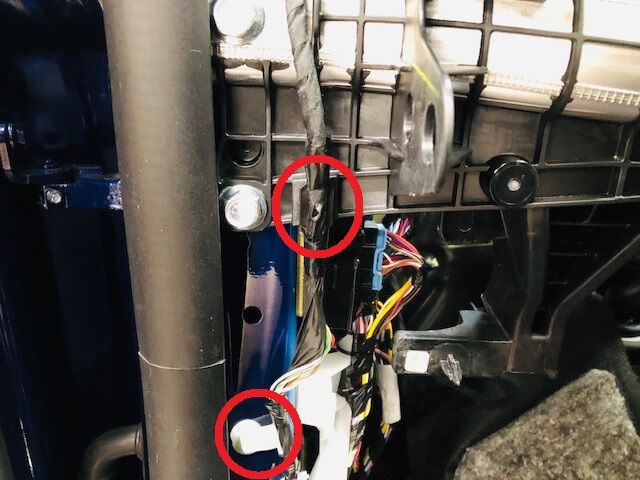

松开 A 柱 LH 下部的顶蓬线束夹

注
2 个卡子

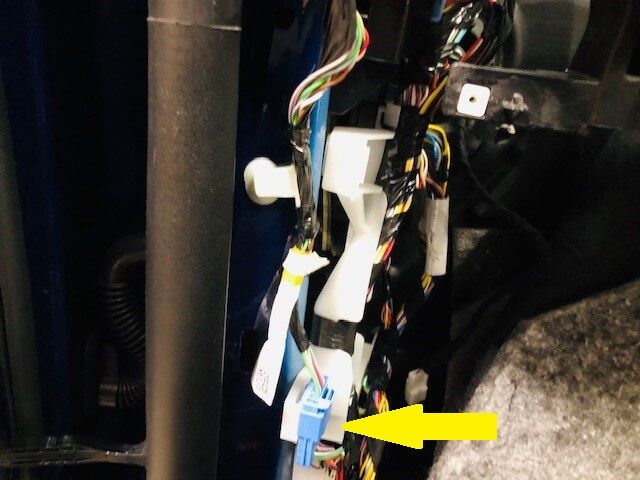

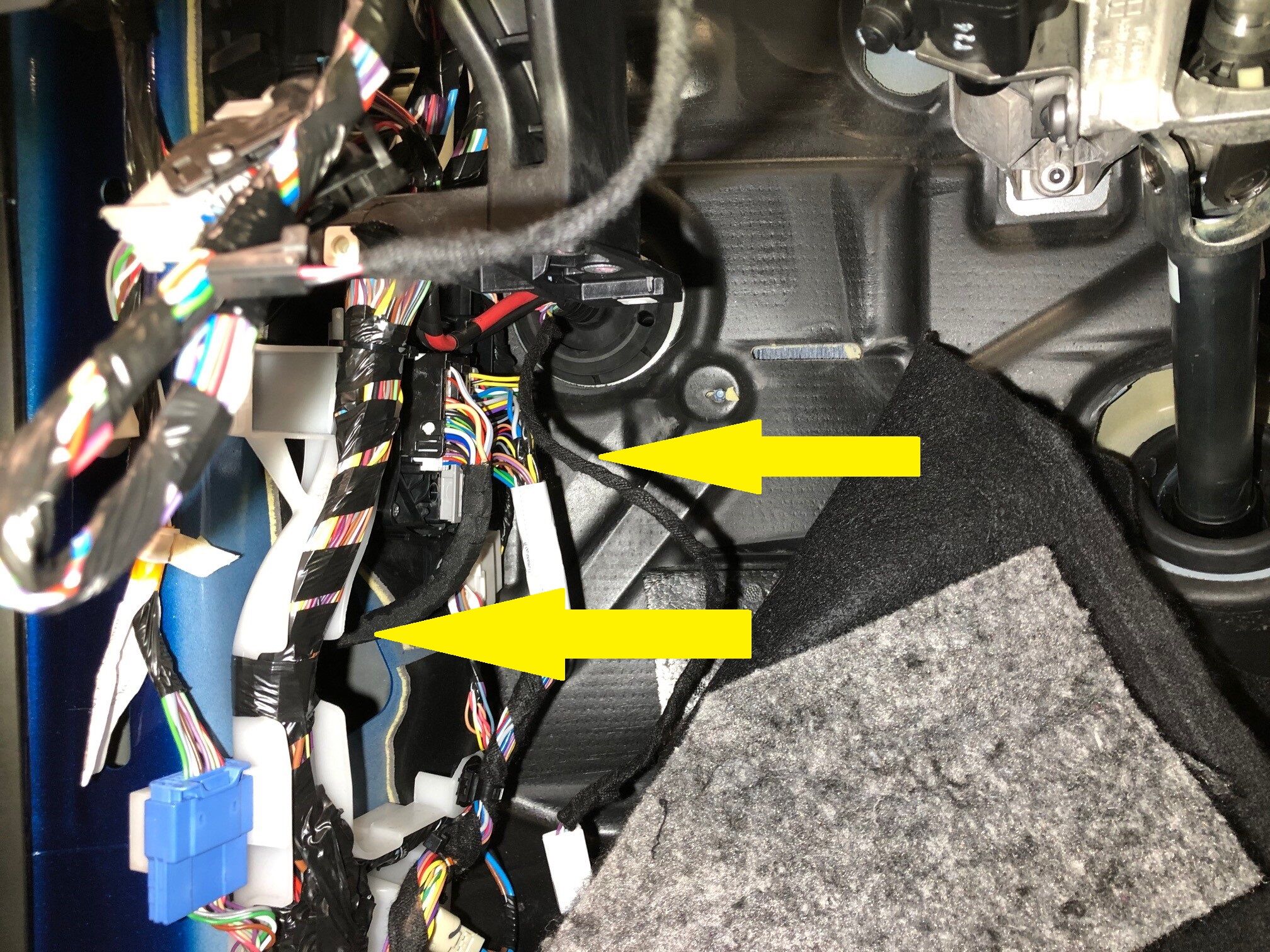

断开位于 A 柱 LH 下部的顶蓬线束连接器

注
1 个连接器
拆下 LH 触摸屏支架

注
2 个螺栓，T30，12 Nm

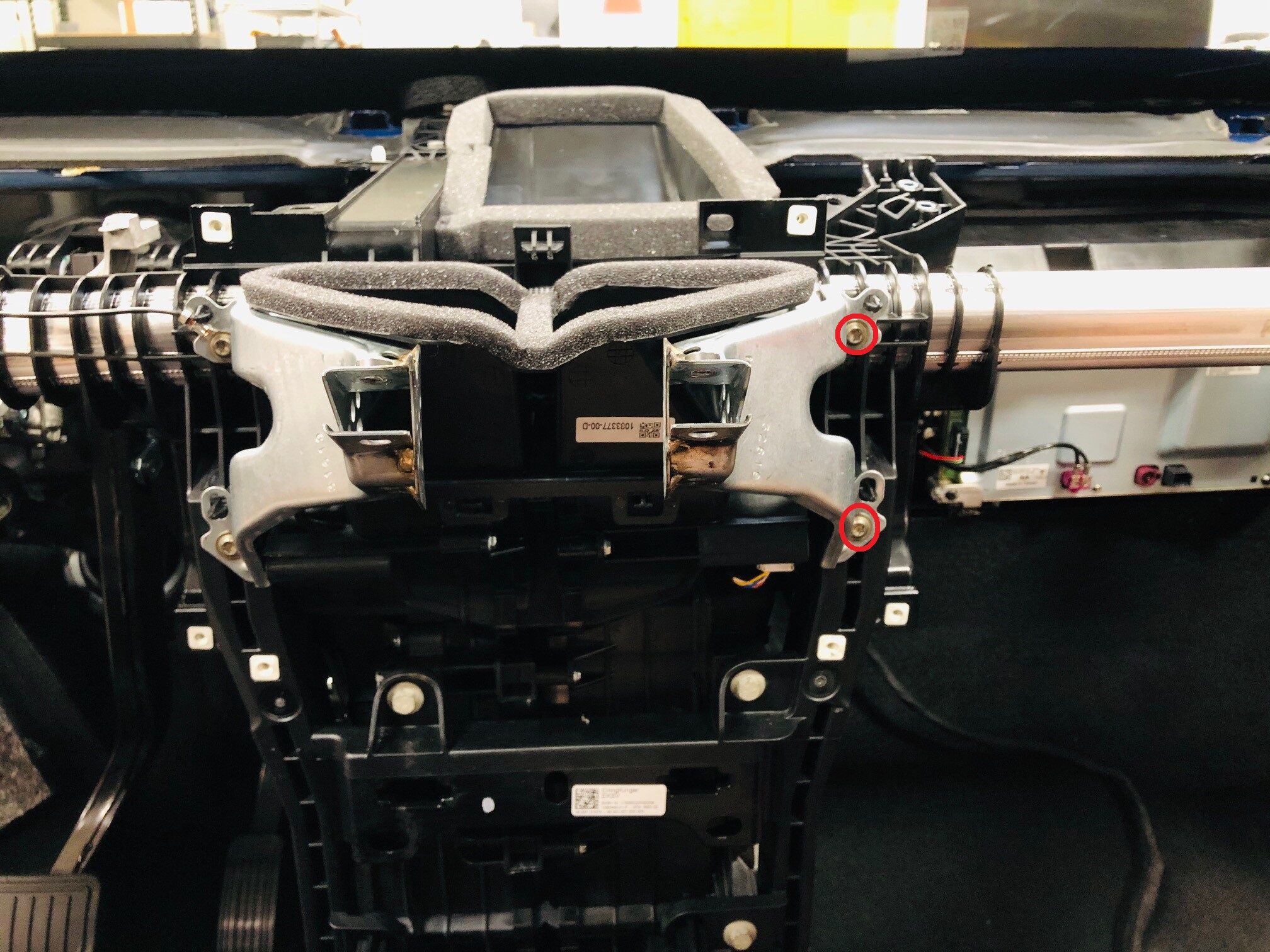

拆下 RH 触摸屏支架

注
2 个螺栓，T30，12 Nm

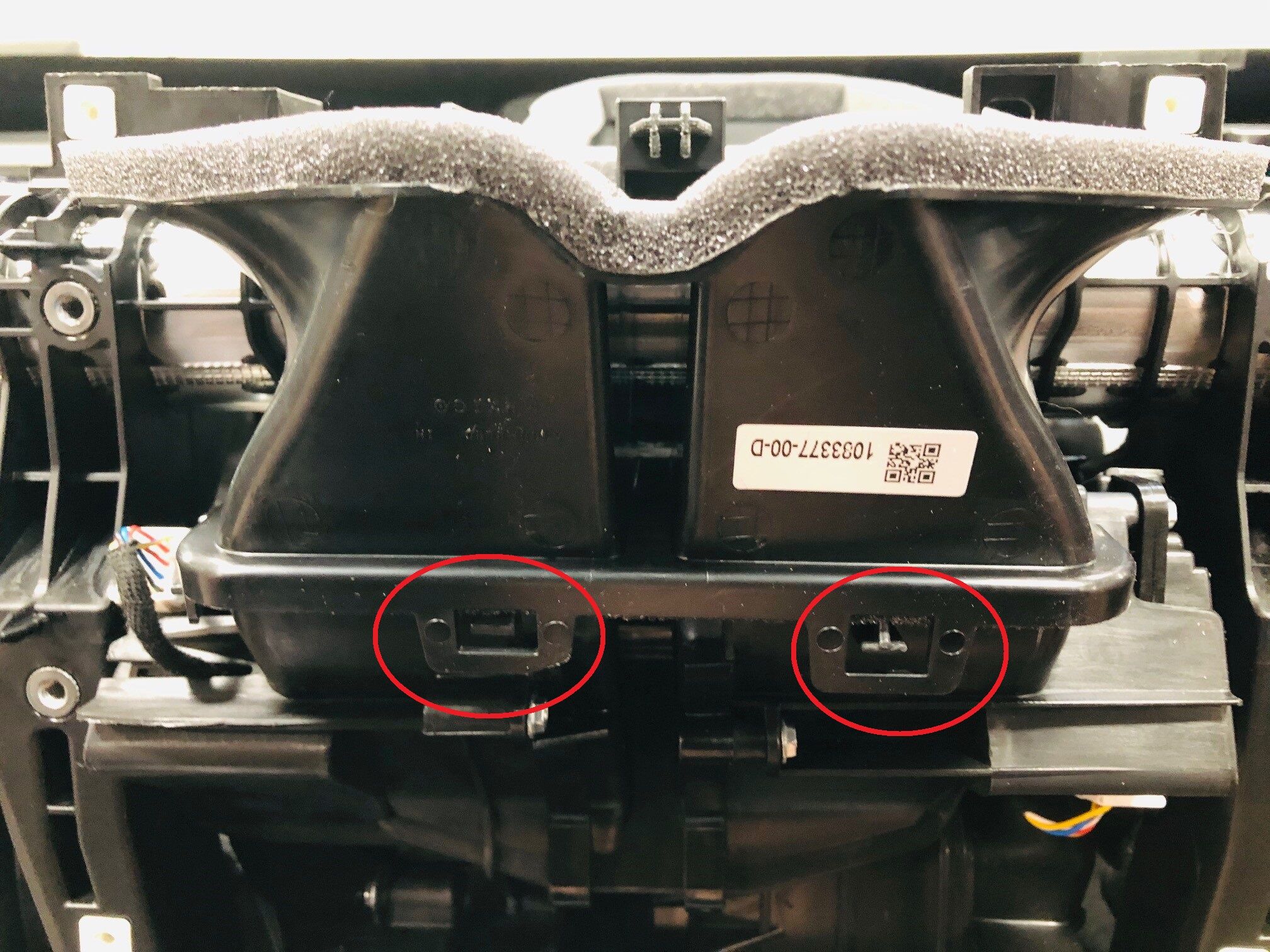

从暖通空调总成上拆下排放器导管适配器

注
4 个卡子

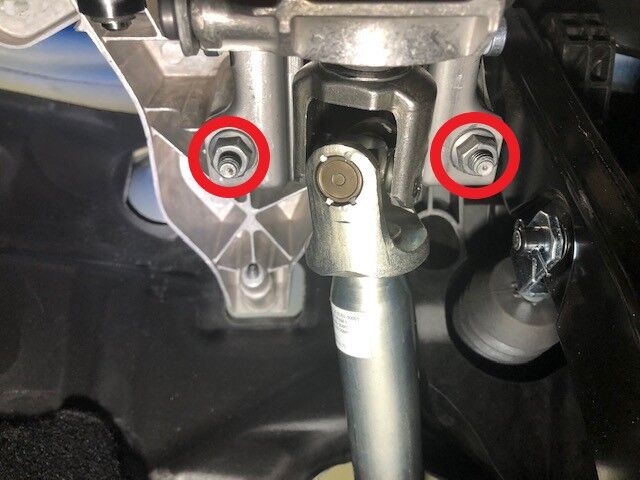

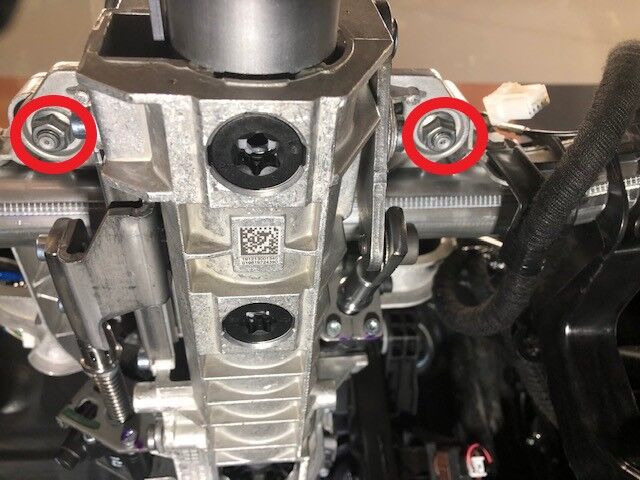

拆下将上部转向柱固定到横梁的螺母

注
2 个螺母，13 毫米，15 Nm
拧下将下部转向柱固定到横梁的螺母，然后小心拆下转向柱

注
2 个螺母，13 毫米，15 Nm

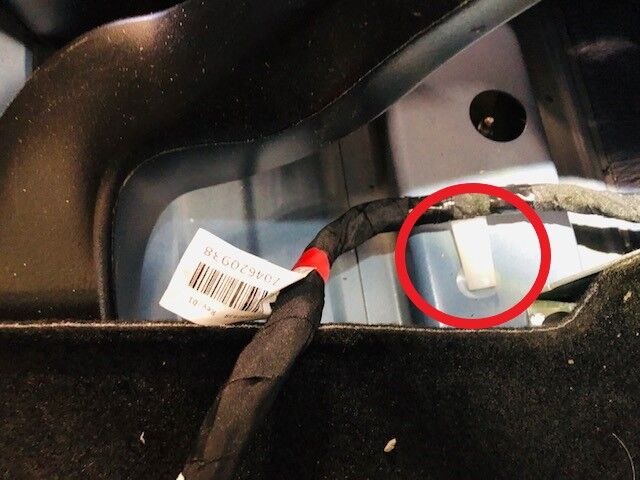

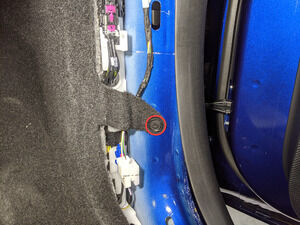

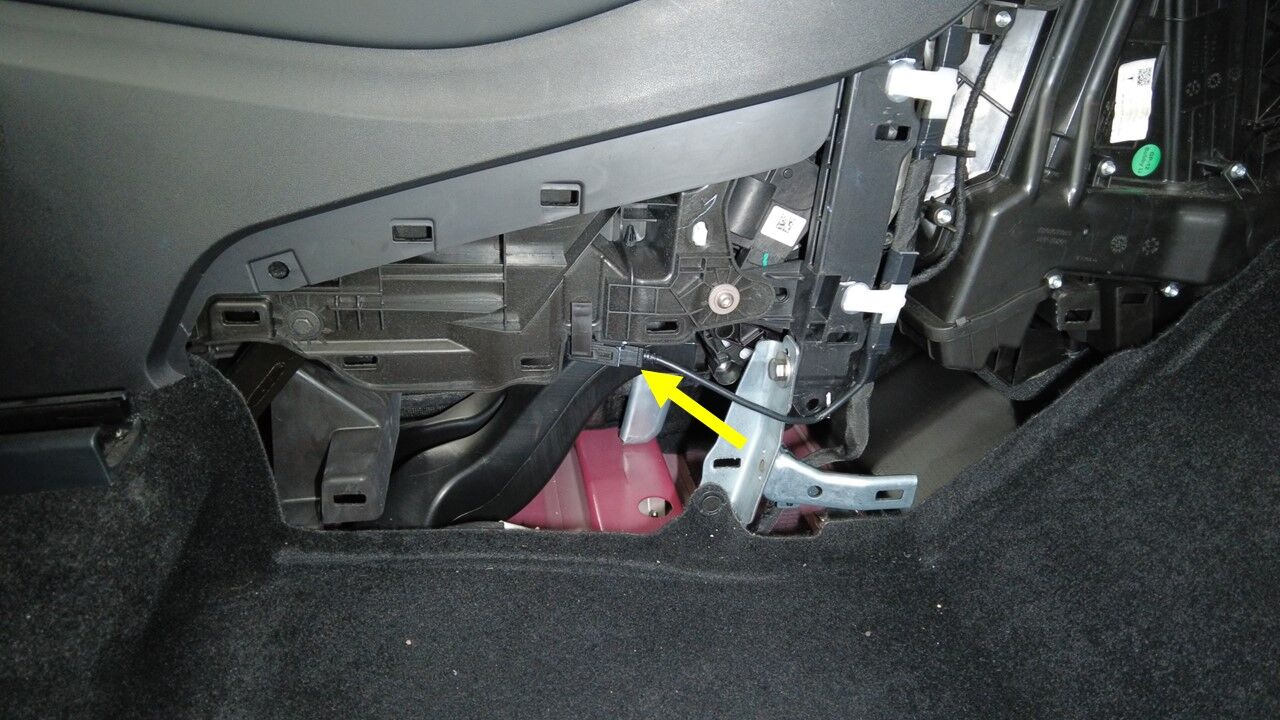

拆下将毡毯固定到 LH 横梁支架的夹子

注
1 个卡子

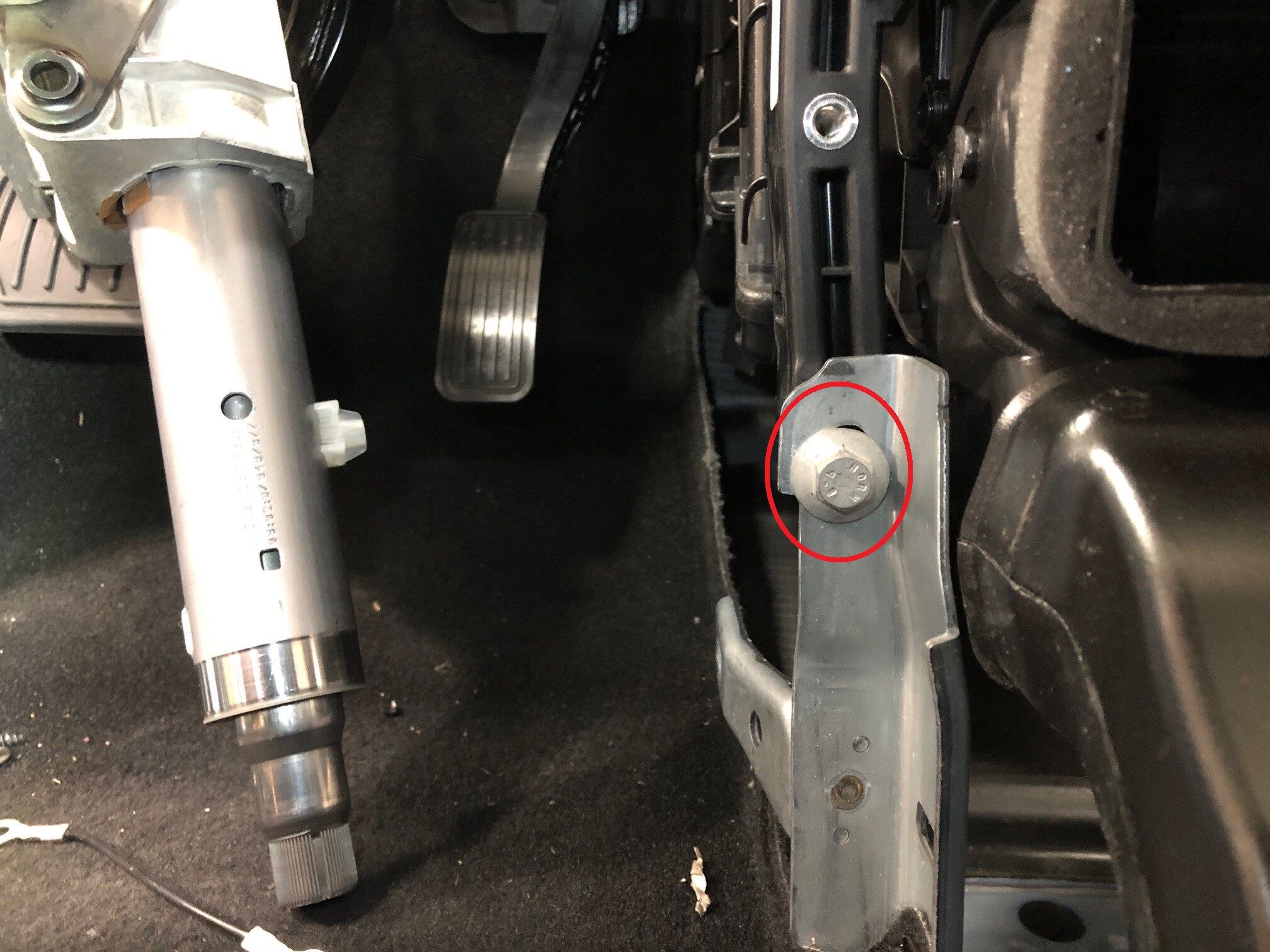

拆下将 LH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm

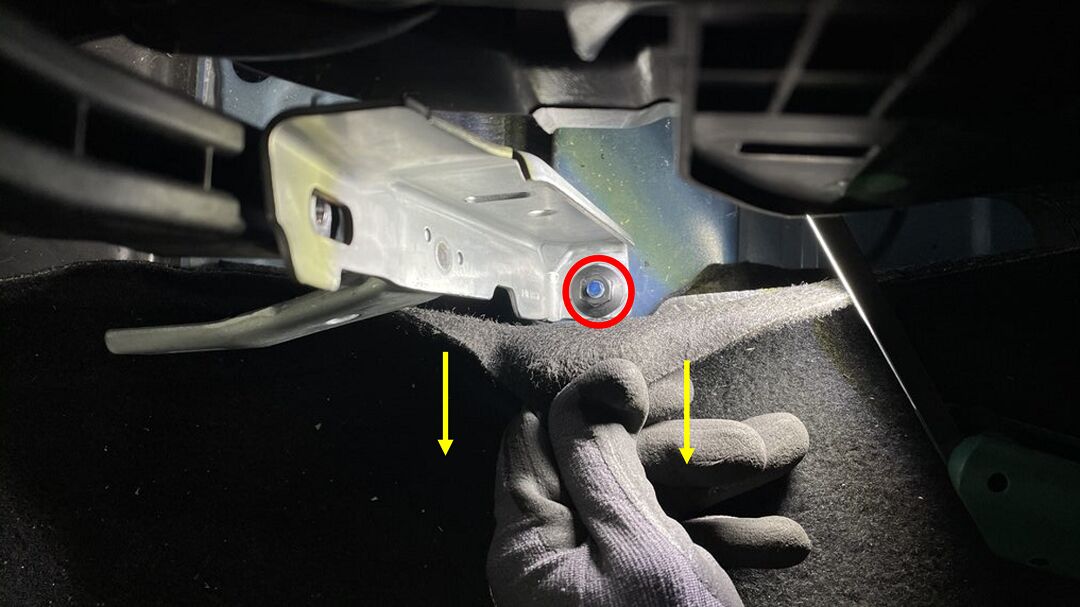

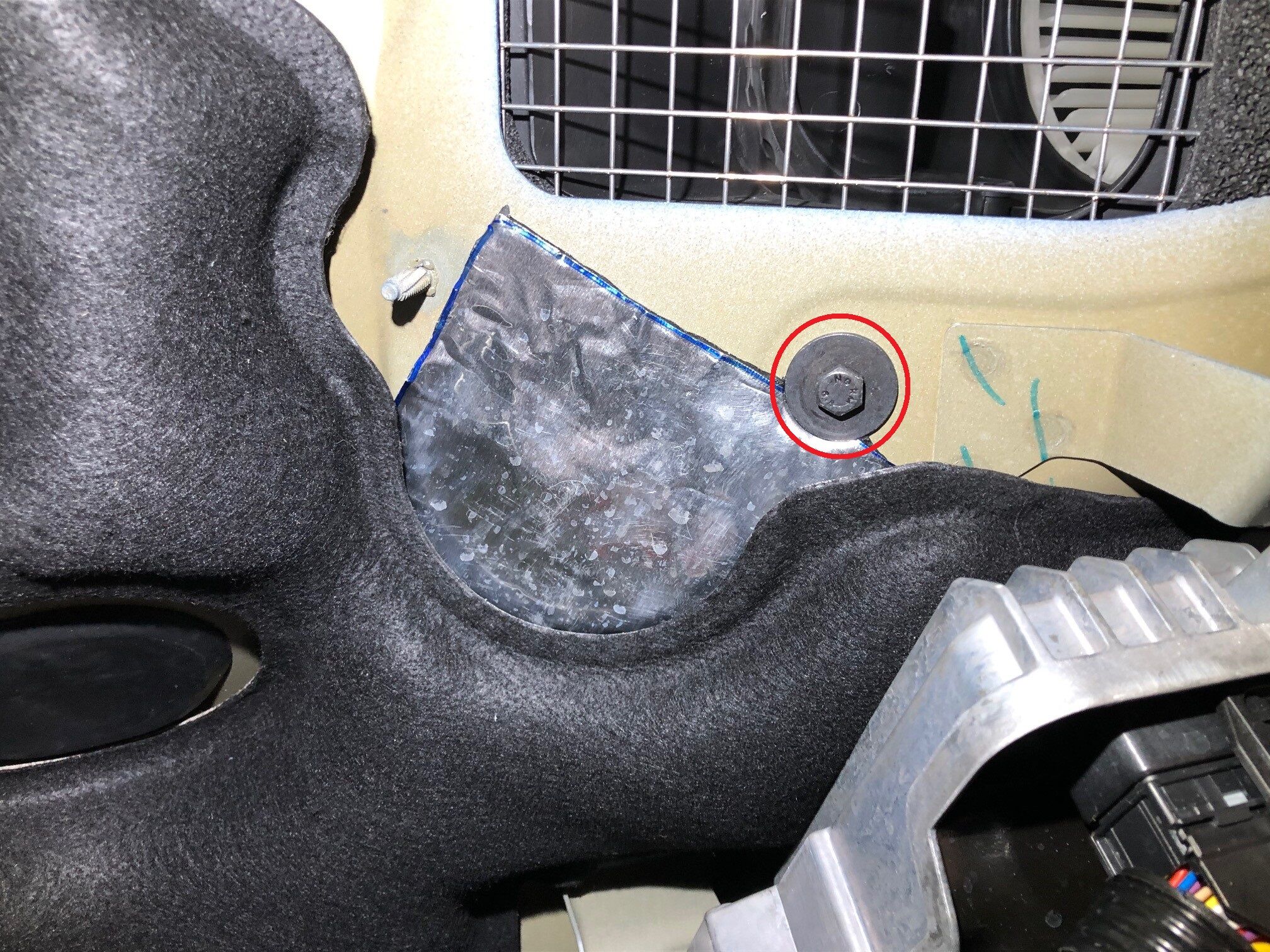

拧下将 LH 横梁支架固定到车身的螺母，然后拆下 LH 横梁支架

注
1 个螺母，13 毫米，25 Nm；略微向车辆 LH 侧拉 LH 毡毯；拆卸期间，记下横梁支架的朝向
拆下将毡毯固定到 RH 横梁支架的夹子

注
1 个卡子
拆下将 RH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
拧下将 RH 横梁支架固定到车身的螺母，然后拆下 RH 横梁支架

注
1 个螺母，13 毫米，25 Nm；略微向车辆 RH 侧拉 RH 毡毯；拆卸期间，记下横梁支架的朝向

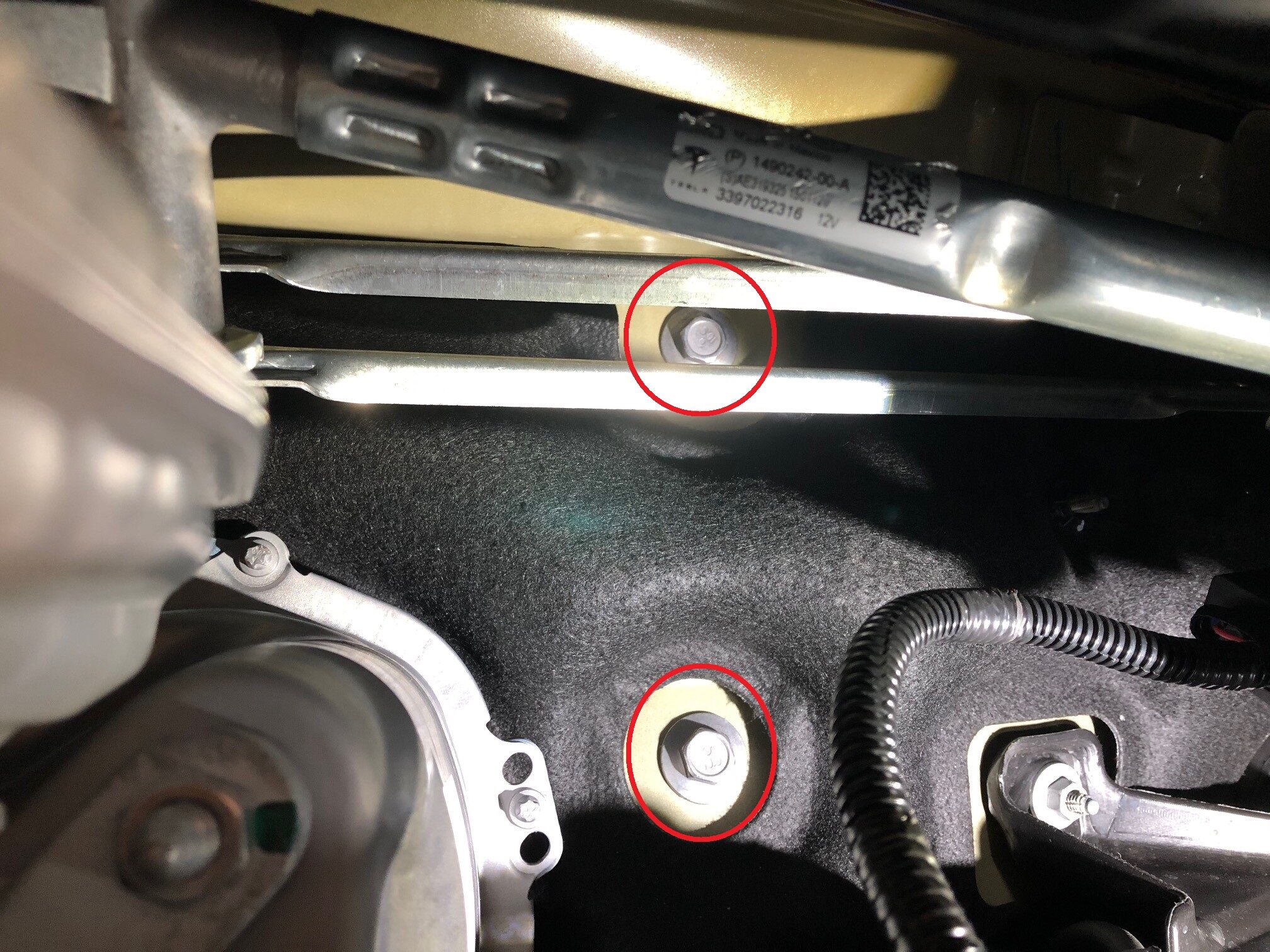

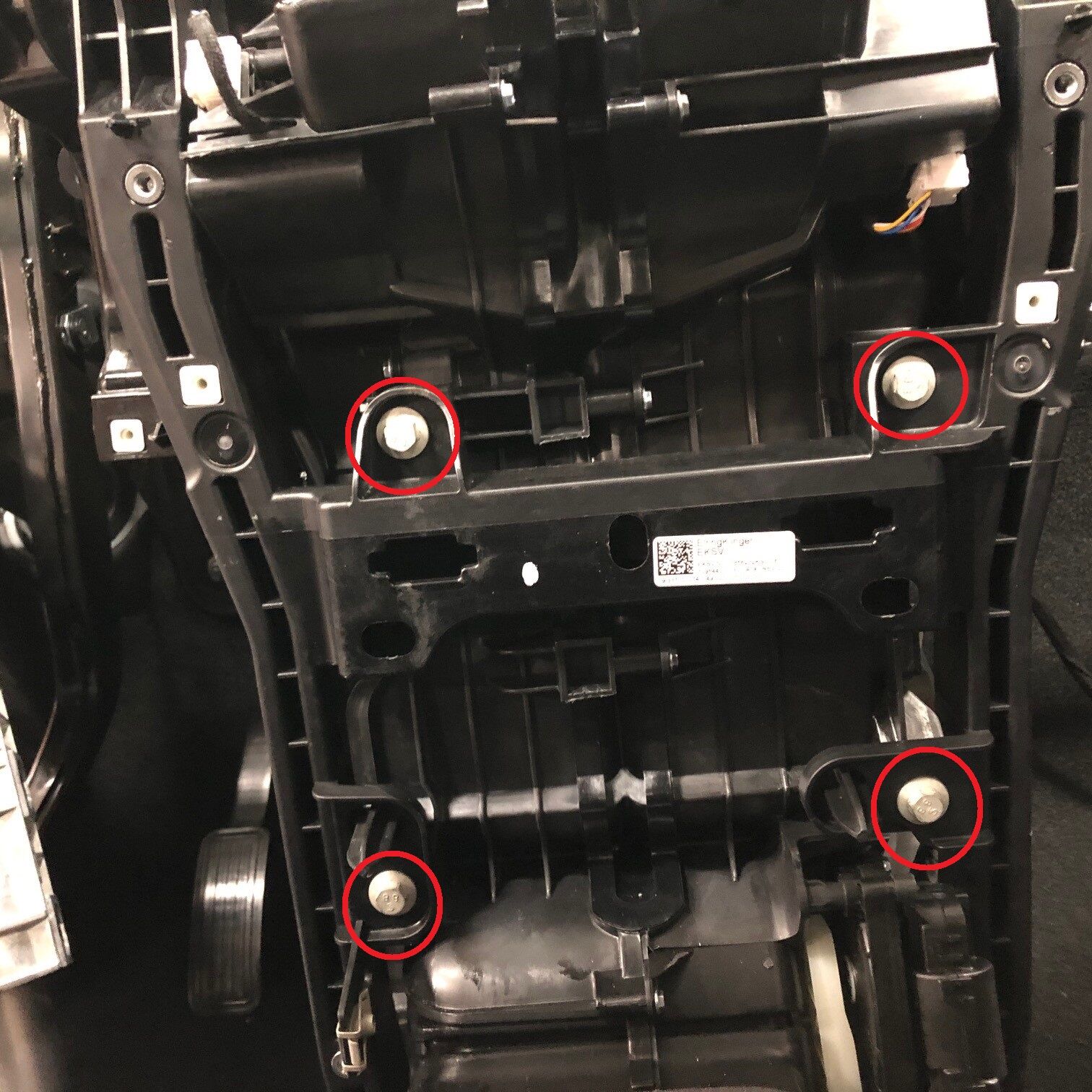

拆下将横梁固定到暖通空调总成的螺栓

注
4 个螺栓，10 毫米，5.5 Nm
在暖通空调总成 LH 上方，拆下将横梁固定到暖通空调总成的螺栓

注
1 个螺栓。10 毫米，5.5 Nm
拆下将横梁固定到上部整流罩的螺栓

注
1 个螺栓，13 毫米，25 Nm

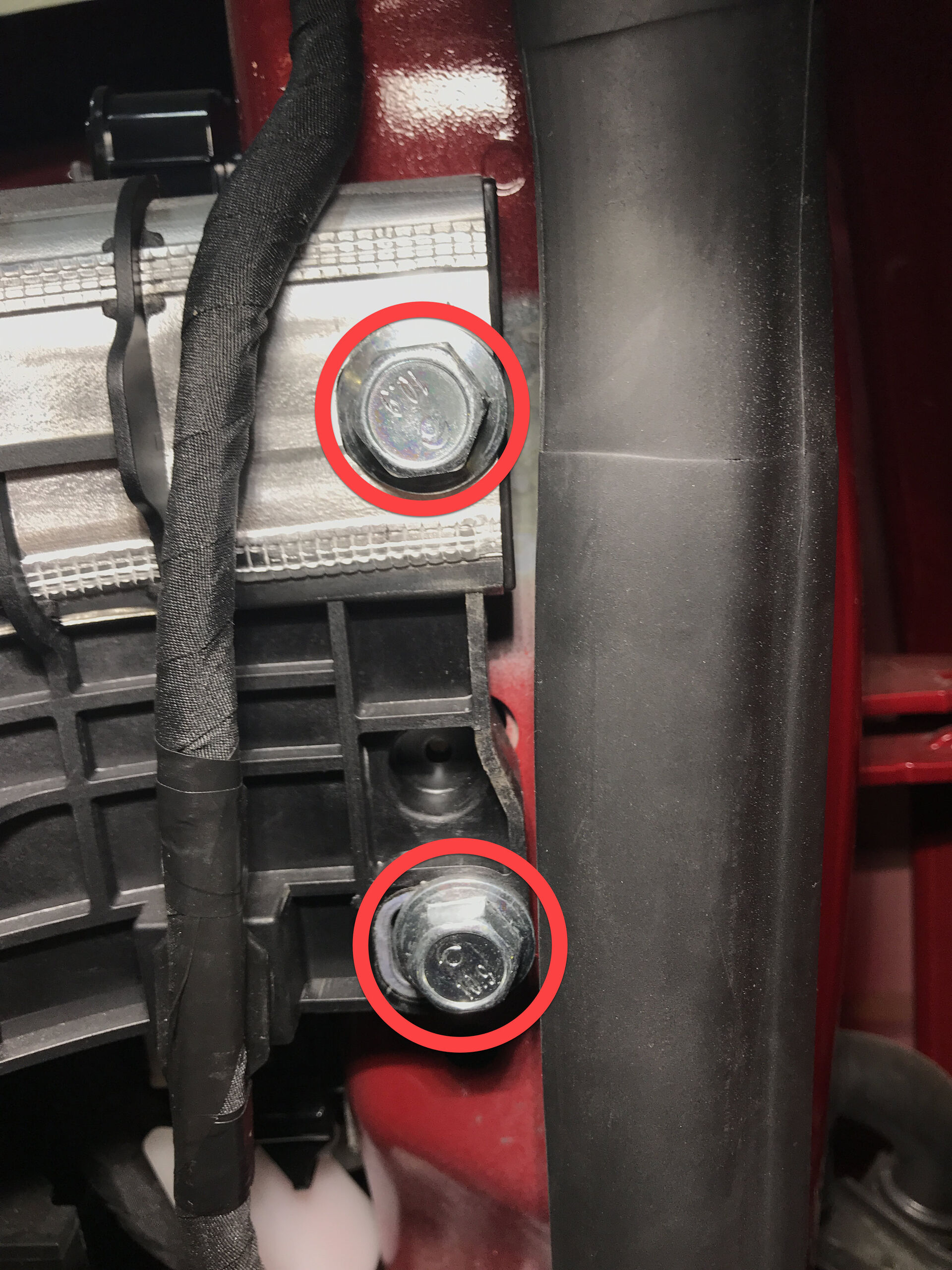

拆下将横梁固定到车身 LH 侧的螺栓

注
2 个螺栓，15 毫米，29 Nm

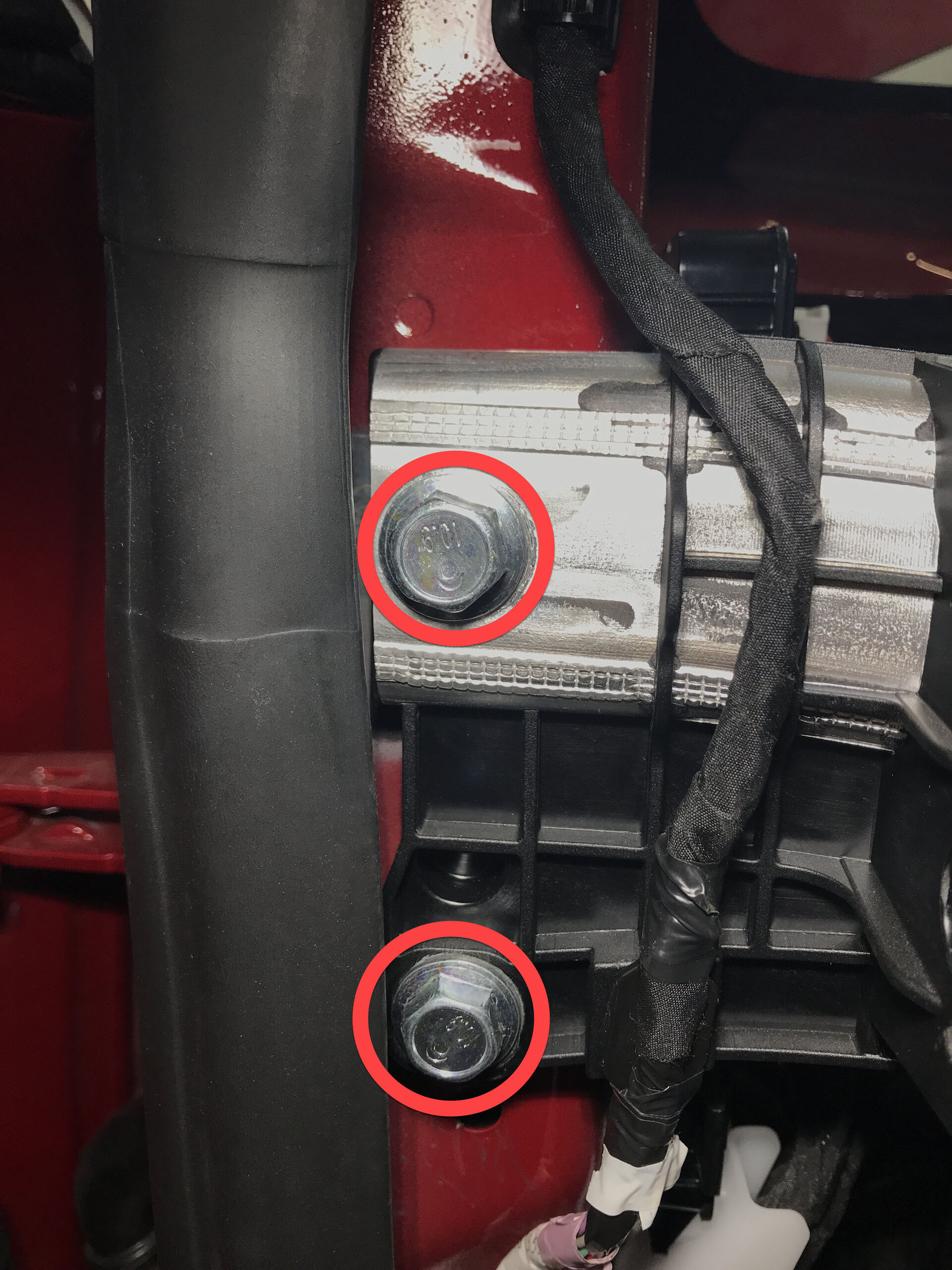

拆下将横梁固定到车身 RH 侧的螺栓

注
2 个螺栓，15 毫米，29 Nm
拆卸将横梁固定到隔板左侧的螺栓

注
2 个螺栓，13 毫米，25 Nm
从车上拆下横梁

注
建议请助手帮忙
断开暖通空调连接器与右侧车辆控制器的连接

注
1 个连接器
从位于 LH 和 RH 座椅之间的螺柱上拆下底板导管

注
1 个螺柱

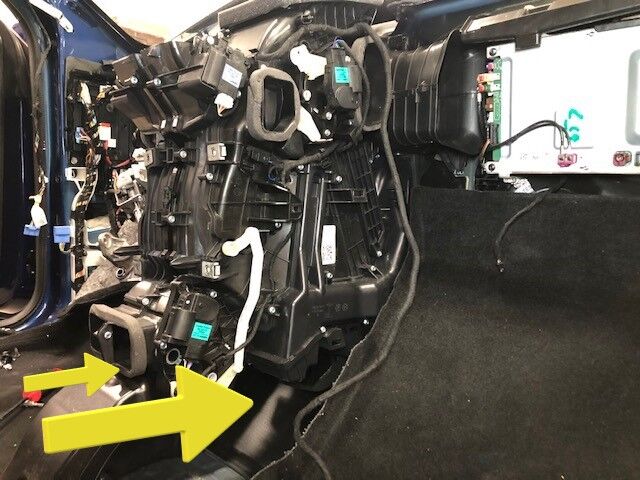

将底板风管从 HVAC 总成上拆下，然后置于一旁

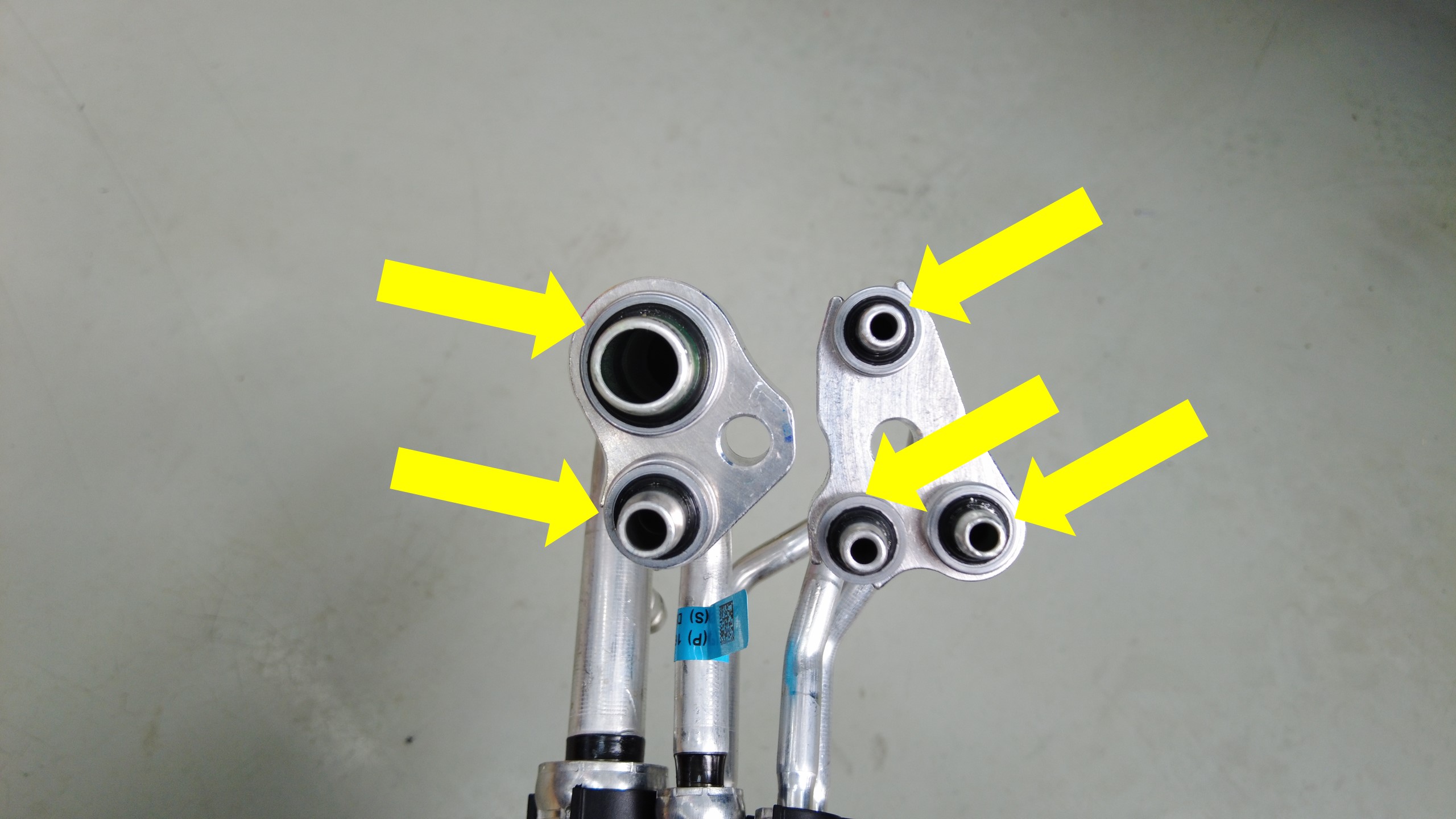

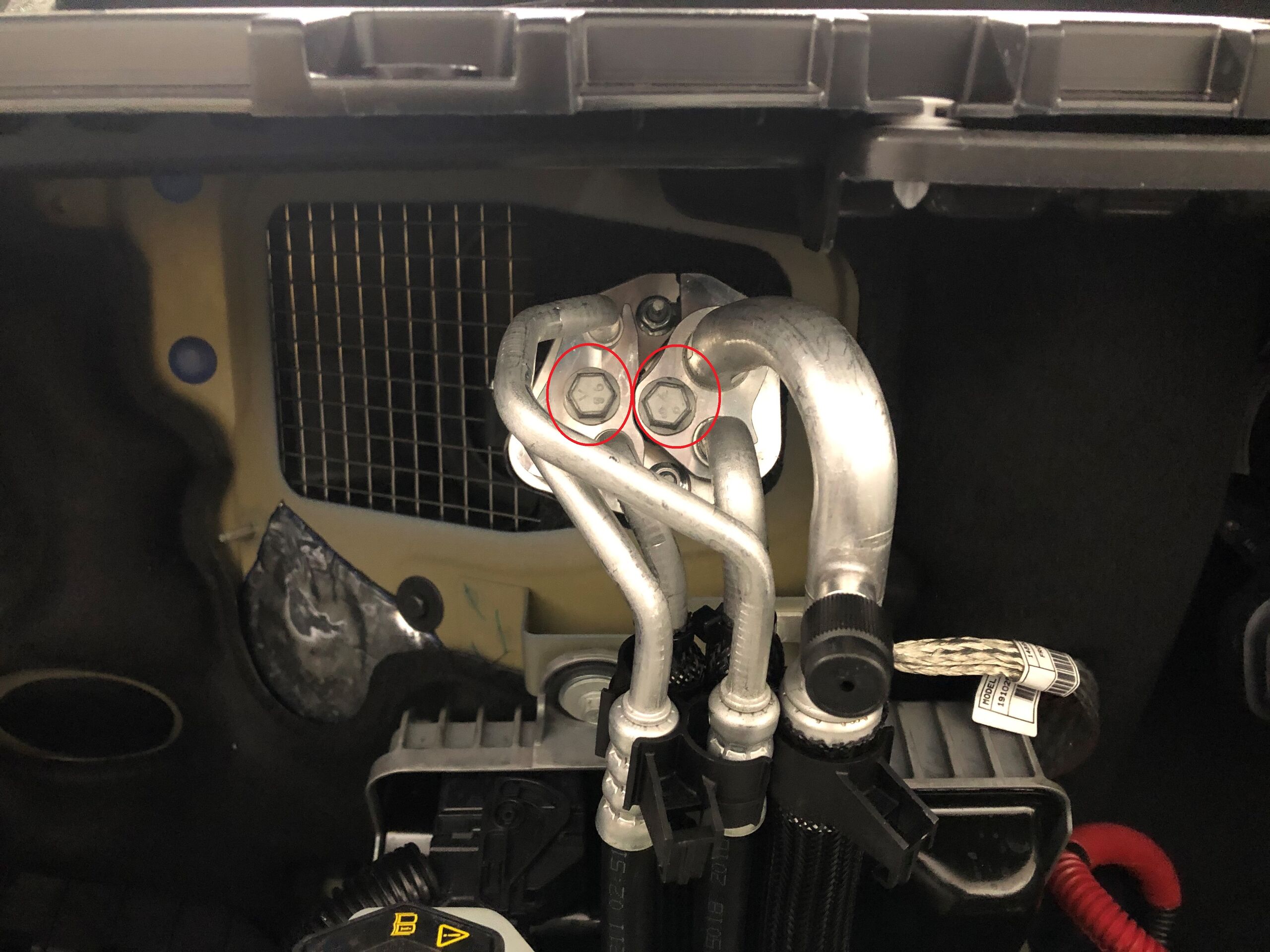

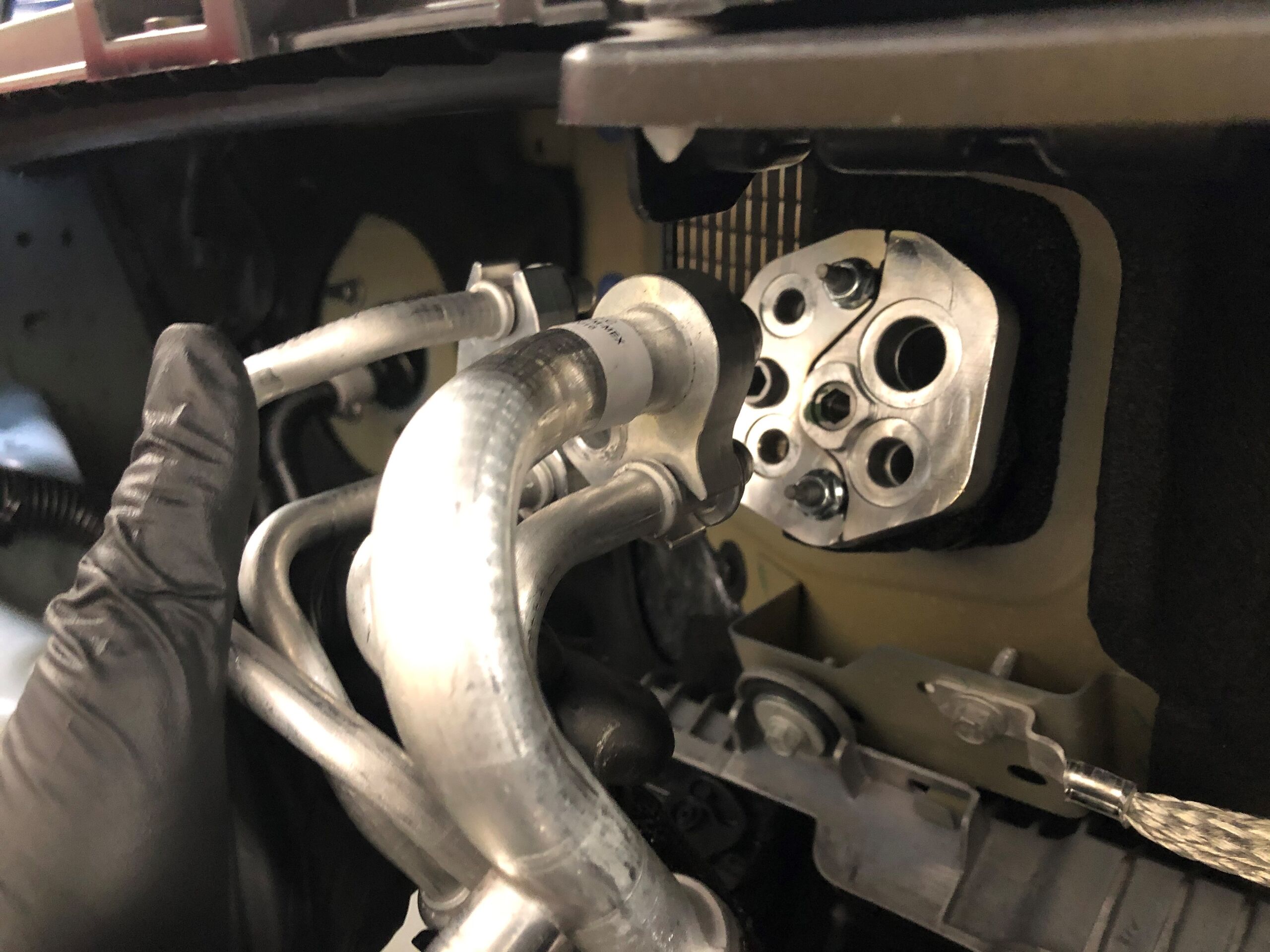

从暖通空调总成上拆下空调歧管至暖通空调管路

注
2 个螺栓，13 毫米，22 Nm

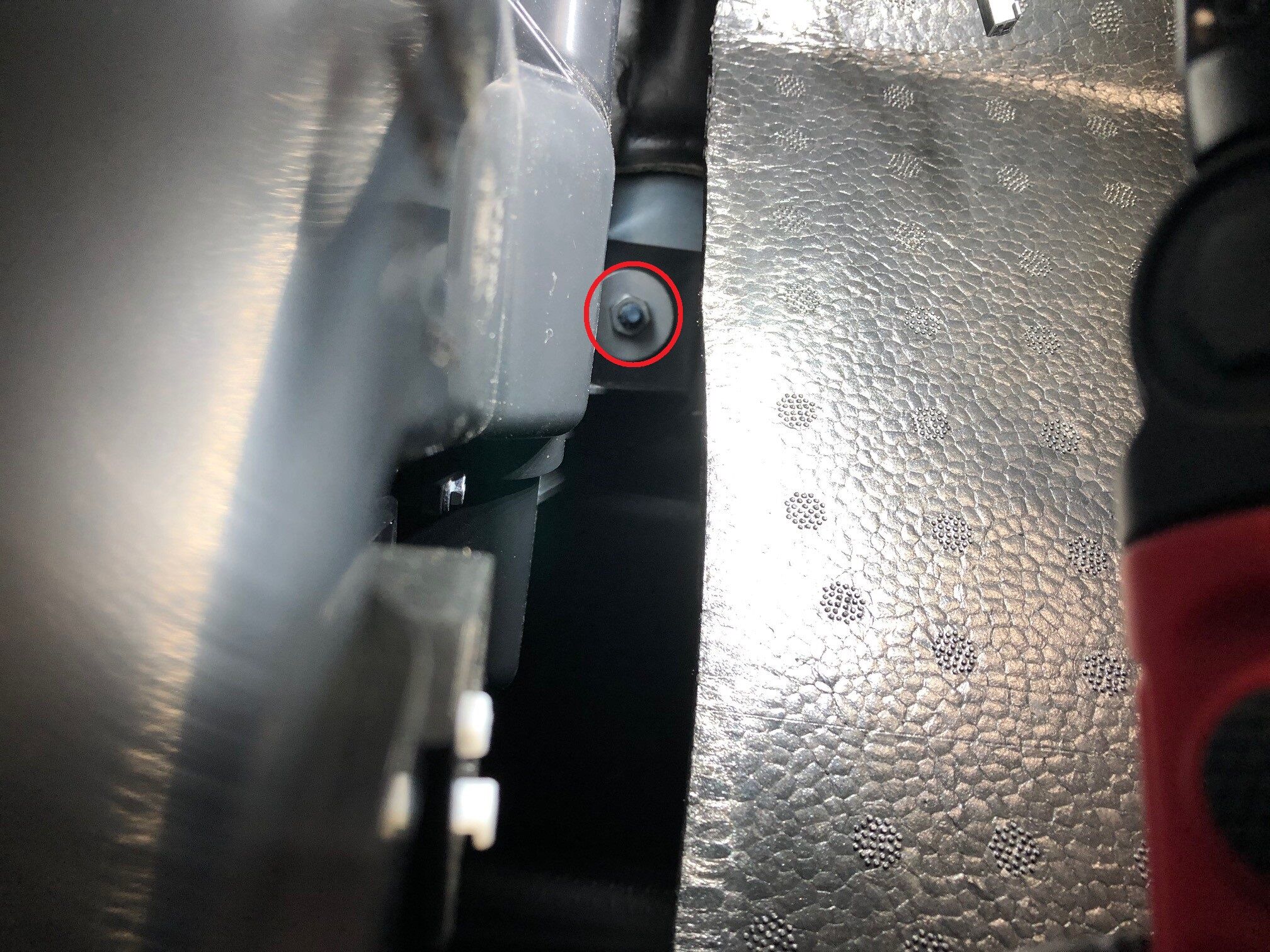

拆卸将 HVAC 总成固定到隔板右侧的螺栓

注
1 个螺栓，10 毫米，5.5 Nm

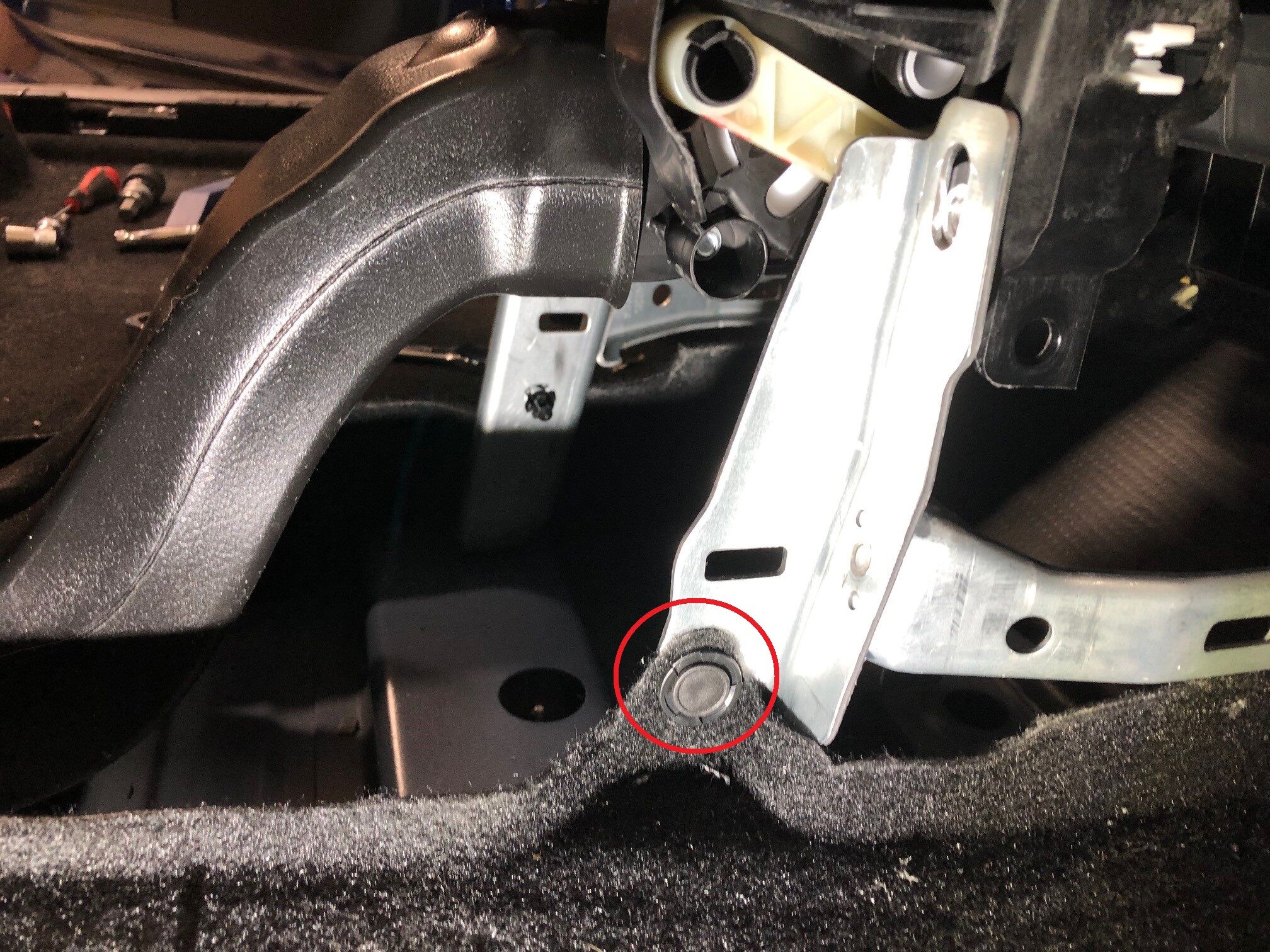

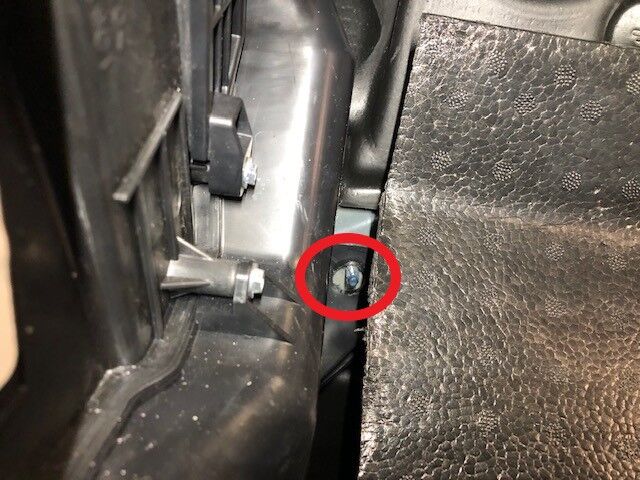

拆卸将 HVAC 总成固定到 HVAC 总成右侧车身处的螺母

注
1 个螺母，10 毫米，5.5 Nm；略微向车辆 RH 侧移动 RH 毡毯和泡沫；建议请助手帮忙支撑暖通空调总成。2020 年 3 月之后生产的车辆可能没有螺柱和螺母

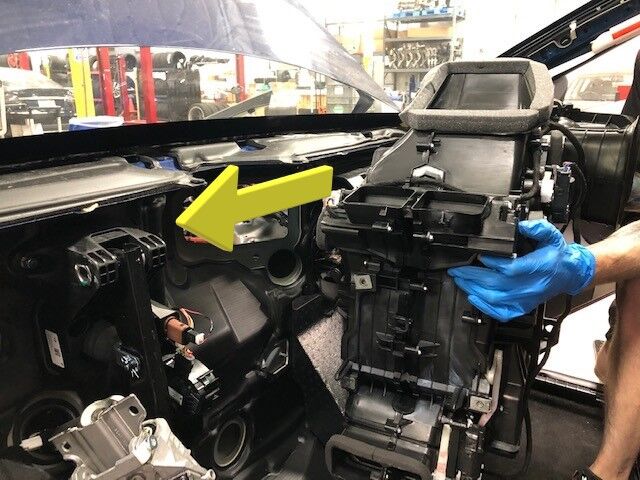

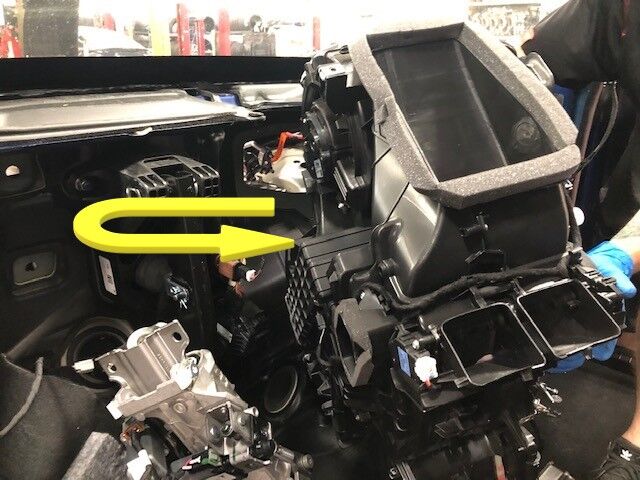

将 HVAC 总成从车上拆下

注
朝向车辆后部拆下暖通空调总成；顺时针转动，并移出副驾位前车门；建议请助手帮忙

安装

将暖通空调总成安装到车上，然后将暖通空调总成放置在螺柱上

注
通过副驾位前车门安装暖通空调总成的前部，逆时针转动，朝向车辆前方安装
安装将暖通空调总成固定到车身的螺母

注
1 个螺母，10 毫米，5.5 Nm；略微向车辆 RH 侧移动 RH 毡毯和泡沫
安装将 HVAC 总成固定到隔板右侧的螺栓

注
1 个螺栓，10 毫米，5.5 Nm
将底板风管安装到 HVAC 总成
将底板导管安装到位于 LH 和 RH 座椅之间的螺柱上

注
1 个螺柱
将暖通空调连接器连接到右侧车辆控制器

注
1 个连接器
将空调歧管至暖通空调管路安装到 HVAC 总成

注
2 个螺栓，13 毫米，22 Nm
执行空调真空测试

注
仅限维修时间；2 分钟泄漏测试，15 分钟真空测试
将横梁安装到车上

注
建议请助手帮忙
预装将横梁固定到车身 RH 侧的螺栓

注
2 个螺栓，15 毫米，29 Nm；后续步骤中紧固
预装将横梁固定到车身 LH 侧的螺栓

注
2 个螺栓，15 毫米，29 Nm；后续步骤中紧固
预装将横梁固定到上部整流罩的螺栓

注
1 个螺栓，13 毫米，25 Nm
在暖通空调总成上部 LH 侧预装将横梁固定到暖通空调总成的螺栓

注
1 个螺栓，10 毫米，5.5 Nm
在暖通空调总成前部预装将横梁固定到暖通空调总成的螺栓

注
4 个螺栓，10 毫米，5.5 Nm
安装 RH 横梁支架，预装将 RH 横梁支架固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm
预装将 RH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
安装 LH 横梁支架，然后预装将 LH 横梁支架固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm
预装将 LH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
安装将横梁固定到隔板左侧的螺栓

注
2 个螺栓，13 毫米，25 Nm
拧紧将 LH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
紧固将左侧横梁支架固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm
安装将毡毯固定到 LH 横梁支架的夹子

注
1 个卡子
拧紧将 RH 横梁支架固定到横梁的螺栓

注
1 个螺栓，13 毫米，25 Nm
拧紧将 RH 横梁固定到车身的螺母

注
1 个螺母，13 毫米，25 Nm
安装将毡毯固定到 RH 横梁支架的夹子

注
1 个卡子
拧紧将横梁固定到暖通空调总成的螺栓

注
4 个螺栓，10 毫米，5.5 Nm
拧紧将横梁固定到暖通空调总成的螺栓

注
1 个螺栓，10 毫米，5.5 Nm
拧紧将横梁固定到上部整流罩的螺栓

注
1 个螺栓，13 毫米，25 Nm
拧紧将横梁固定到车身 LH 侧的螺栓

注
2 个螺栓，15 毫米，29 Nm
拧紧将横梁固定到车身 RH 侧的螺栓

注
2 个螺栓，15 毫米，29 Nm
安装将下部转向柱固定到横梁的螺母

注
2 个螺母，13 毫米，15 Nm
安装将上部转向柱固定到横梁的螺母

注
2 个螺母，13 毫米，15 Nm
将排放器导管适配器安装到暖通空调总成

注
4 个卡子
安装 RH 触摸屏支架

注
2 个螺栓，T30，12 Nm
安装 LH 触摸屏支架

注
2 个螺栓，T30，12 Nm
在 A 柱 LH 上部安装顶蓬线束夹

注
1 个卡子
在 A 柱 LH 下部安装顶蓬线束夹

注
2 个卡子
在 A 柱 LH 下部安装顶蓬线束连接器

注
1 个连接器
在 A 柱 RH 下部安装夹子

注
1 个卡子
安装横梁右侧的卡子
将前围板线束连接器安装到右侧车身控制器

注
1 个连接器
将右侧地毯移回原位
将连接器安装到车载电脑

注
2 个连接器
将暖通空调线束安装到仪表板线束 RH 侧的仪表板线束支撑底座上

注
2 个支撑底座，第一个支撑底座位于暖通空调总成的 RH 侧，第二个支撑底座位于右侧车身控制器旁边
将仪表板线束夹安装到 RH 上部模式执行机构旁边的暖通空调总成

注
1 个夹子
将仪表板线束夹安装到 RH 下部导管热敏电阻旁边的暖通空调总成

注
1 个卡子
将仪表板线束夹安装到横梁上

注
1 个卡子
在车身靠近 RH 横梁支架处安装仪表板线束夹

注
1 个卡子
安装中控台支架

注
1 个夹子，4 个锁片；朝向车辆后部滑动，然后锁定锁片
在车身靠近 RCM 处安装仪表板线束夹

注
1 个卡子
连接 RCM 上的连接器

注
1 个连接器；完全安装连接器，将释放锁片拉入锁定位置
安装 RCM 旁边的夹子

注
1 个卡子
将连接器连接到鼓风电机总成

注
1 个连接器
安装位于鼓风电机总成上的仪表板线束夹

注
1 个卡子
将连接器连接到电子转向柱上

注
1 个连接器
将 HVAC 连接器连接到左侧车身控制器

注
1 个连接器
将前围板连接器连接到左侧车身控制器

注
1 个连接器；连接器完全就位，然后将释放锁片拉入锁定位置
将驾驶室左侧地毯移回原位
将驾驶位风管安装到 HVAC 总成
安装将驾驶位风管固定到横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
将仪表板支架安装到横梁上

注
建议请助手帮忙；小心清理夹在暖通空调总成正上方的线束；清理之后也有助于安装
安装将仪表板支架固定到 RH 上部横梁的螺钉

注
1 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到正上方横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到正下方横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到 LH 上部横梁的螺钉

注
1 个螺钉，T20，2.3 Nm
安装将仪表板支架固定到 LH 下部横梁的螺钉

注
2 个螺钉，T20，2.3 Nm
安装将仪表板支架 RH 侧固定到副驾位气囊附近的横梁上的螺钉

注
2 个螺钉，T20，2.3 Nm
将副驾位气囊安装到仪表板支架，固定螺栓

注
4 个螺纹胶螺栓，E10，8 Nm；安装新的螺纹胶螺栓
安装副驾位气囊的连接器

注
3 个连接器，北美以外地区 2 个连接器
将右扬声器安装到仪表板支架

注
3 个螺钉，T20，2.3 Nm，1 个连接器
将中间高频扬声器安装到仪表板支架

注
2 个螺钉，T20，2.3 Nm，1 个连接器
将中间扬声器安装到仪表板

注
3 个螺钉，T20，2.3 Nm，1 个连接器
将左扬声器安装到仪表板支架

注
3 个螺钉，T20，2.3 Nm，1 个连接器
将除霜格栅和下部锁片放置到仪表板上

注
6 个锁片
紧固用于固定除霜格栅的卡子

注
8 个卡子
将 LH 通风槽放置在仪表板中，然后连接线束连接器

注
1 个连接器
将 LH 通风槽安装到仪表板中

注
1 个螺钉，T20，2.3 Nm
将 RH 通风槽放置在仪表板中，然后连接线束连接器

注
1 个连接器
将 RH 通风槽右侧安装到仪表板中

注
1 个螺钉，T20，2.3 Nm

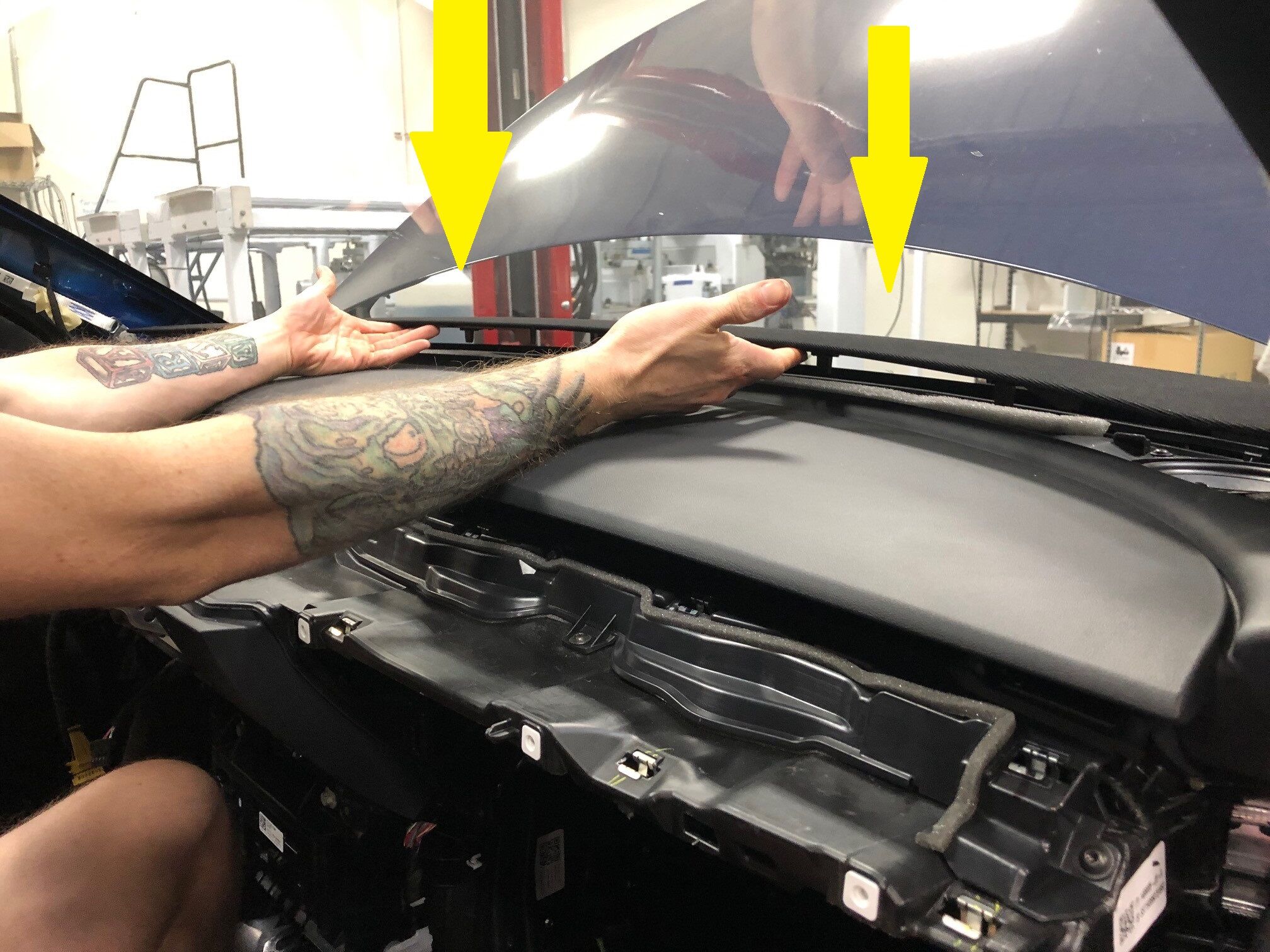

将仪表板眉饰安装到车上

注
16 个夹子；需要略微抬起顶垫，将仪表板眉饰滑入位
安装固定仪表板眉饰右侧的螺钉

注
4 个螺钉，T20，2.3 Nm
安装固定仪表板眉饰左侧的螺钉

注
4 个螺钉，T20，2.3 Nm
安装 RH 仪表板气波槽

注
2 个推拉式卡子
安装副驾位脚部空间通风槽

注
1 个推拉式卡子
连接手套箱总成连接器

注
3 个连接器；重新布置路面照明灯线束，防止阻碍棘爪的移动
将手套箱安装到仪表板支架上

注
3 个卡子
安装将手套箱总成固定到仪表板支架的螺钉

注
6 个螺钉，T20，2.3 Nm
将中央显示器支座外壳放置到车辆上
将中央显示器放置到车辆上
连接中央显示屏

注
1 个连接器
将固定夹安装到中央显示屏连接器

注
1 个夹子
滑下颈部外壳，然后安装将颈部外壳固定到中央显示器的螺栓

注
2 个螺栓，T30，3 Nm；
将中央显示器安装到仪表板支架

注
2 个耐落螺栓，10 毫米，16 Nm；安装新 10 毫米耐落螺栓；滑向车前
连接温度传感器连接器，将仪表板检修板安装到仪表板内

注
4 个夹子，4 个锁片，1 个连接器
将转向柱控制模块 (SCCM) 安装到转向柱上
安装将 SCCM 固定到转向柱的螺栓

注
1 个螺栓，5 毫米内六角，9 Nm
连接转向柱控制模块 (SCCM) 总成连接器

注
1 个连接器；将新的橙色固定夹安装到连接器上，然后安装 SCCM 连接器；执行推拉测试，确保连接器稳妥固定
将下部护罩安装到转向柱上
安装将下部护罩固定到转向柱的下部螺钉

注
1 个螺钉，T20，1.5 Nm
安装将下部护罩固定到转向柱的上部螺钉

注
2 个螺钉，T20，1.5 Nm
对齐夹子，然后下压，以便将上部护罩安装到下部护罩

注
4 个卡子
将方向盘对准转向柱放置以备安装

注
方向盘和转向柱已就位
安装将方向盘固定到转向柱的螺栓

注
1 个耐落螺栓，10 毫米六角，80 Nm；安装新耐落螺栓
连接方向盘连接器

注
1 个连接器
连接驾驶位气囊连接器

注
1 个连接器；确保驾驶位气囊线束顺畅通过驾驶位气囊和喇叭机构的中间区域
将驾驶位气囊总成固定到方向盘，验证其完全固定

注
3 个基线，1 个弹簧夹；在安装驾驶位气囊前，检查以确保下部喇叭支架完全固定到方向盘
安装主饰板总成

注
15 个卡子，1 个中间卡子
将右侧气波边框盖安装到主饰板总成上

注
2 个卡子
将左侧气波边框盖安装到主饰板总成上

注
2 个卡子
将副驾位膝部气囊安装到车上

注
1 个连接器；接合锁片；小心操作，避免损坏连接器/线束；连接连接器期间，需支撑膝部气囊
安装将副驾位膝部气囊固定到车辆的紧固件

注
4 个耐落螺栓，E10，8 Nm，2 个螺钉，T20，2 Nm，1 个耐落螺栓；安装新耐落螺栓
连接 RH 脚部空间总成连接器

注
2 个连接器
安装固定 RH 脚部空间总成的夹子

注
4 个推拉式卡子
安装将座舱 RH 前毡毯固定到车身的夹子

注
1 个卡子
将左侧脚部空间风管安装到 HVAC 模块
连接驾驶位膝部气囊，然后将其安装到车辆上

注
1 个连接器；接合锁片；小心操作，避免损坏连接器/线束；连接连接器期间，需支撑膝部气囊
安装将驾驶位膝部气囊固定到车辆的紧固件

注
4 个耐落螺栓，E10，8 Nm；安装新耐落螺栓，2 个螺钉，T20，2 Nm，2 个耐落螺栓
将连接器安装到左侧脚部空间盖板，并放置入位以备安装，将前部锁片固定到驾驶位气囊总成

注
3 个锁片，1 个以太网连接器，1 个地面照明灯连接器
安装用于固定左侧脚部空间盖板的螺钉和卡子

注
1 个螺钉，T20，2.5 Nm，2 个推拉式卡子
安装将座舱 LH 前毡毯固定到车身的夹子

注
1 个卡子
将中控台安装到车辆上

注
建议寻求他人协助；向下倾斜中控台前部，将总成滑向车辆前部，将中控台后部倾斜入位
将线束连接到中控台后部

注
1 个连接器
连接中控台右前方的线束

注
1 个 USB 连接器
将 RH 前外部硬件安装到中控台

注
2 个螺栓，10 毫米，7 Nm
安装中控台右侧面板处地毯

注

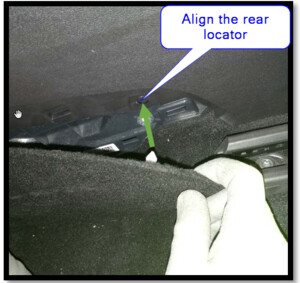

12 个夹子，2 个定位销；放置侧面板，对齐前定位器，然后对齐后定位器；将侧面板推向控制台以便安装
安装右前脚垫
将 LH 前外部硬件安装到中控台

注
2 个螺栓，10 毫米，7 Nm
安装中控台左侧面板处地毯

注
11 个夹子，2 个定位销；放置侧面板，将前部对齐前定位器，然后对齐后定位器；将侧面板推向控制台以便安装
安装左前脚垫
安装右侧 A 柱上饰板

注
3 个夹子，1 个系带；沿仪表板和扬声器格栅滑动饰板底部，将系带固定到车身侧；从底部开始向上放置夹子；将密封件拉过饰板
安装右侧 A 柱下饰板

注
1 个夹子，2 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后端夹子，以便固定 B 柱下部
安装用于固定 A 柱 RH 下部饰板的夹子

注
1 个卡子
安装右侧 A 柱中部总成

注
1 个夹子，1 个锁片；对齐底部锁片，然后推动顶部夹子，完全就位中部 A 柱；确保密封件位于饰板顶部
安装仪表板右侧端盖

注
3 个卡子
安装左侧 A 柱上饰板

注
3 个卡子，1 个系带；如果已从车身侧拆下系带，请更换；将下部滑入位；将系带的 3 个固位钩安装到外壳上；然后对齐上部 3 个卡子；从上至下按压卡子；务必再次检查中部卡子，确认其完全就位
安装 A 柱 LH 下部饰板

注
1 个夹子，2 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后端夹子，以便固定 B 柱下部
安装用于固定 A 柱 LH 下部饰板的夹子

注
1 个推拉式卡子
安装左侧 A 柱中部总成

注
1 个卡子，1 个锁片；对齐底部锁片，然后推动顶部卡子，使其完全就位于 A 柱中部；将密封件拉过饰板
安装仪表板左侧端盖

注
3 个卡子
从空调歧管至 HVAC 总成上拆下下方空调软管
使用注油器将测量好的适量机油注回系统

注
根据计算得出的机油损耗量，为系统补充适当类型的新机油。请参阅液体和容量了解空调机油规格。计算回收期间的机油损耗量，添加 40 毫升以补充旧暖通空调壳体中预计损失的机油。如果回收期间排出的机油量超过 30 毫升，请参考排油损失图。
将下方空调软管安装到空调歧管至 HVAC 总成
执行空调制冷剂重新加注

注
重新加注制冷剂 1.02 千克（1020 克）；对于 Robinair 空调机，按下 ESC 键，点击 “NOT ACCEPT”，不接受清理残留机油的步骤；完成后，按下 “next” 开始“加注结束”流程
执行“充注结束”流程的第 1 步

注
关闭高位和低位机器阀门，按下 “next” 以继续
连接紧急响应回路和 12V 负极端子

注
1 个螺母，10 毫米，6 Nm，1 个连接器；首先连接紧急响应回路，然后再连接 12V 电池，以避免损坏汽车电脑
使用 Toolbox 3.0 与车辆相连

注
车辆接口集成在驾驶员脚部空间罩中；打开 Toolbox 3 网站并建立与车辆的连接。选择右上角的连接状态图标，然后选择本地连接（车辆连接后，图标将变为绿色）
选择 “Actions/Autodiag”，然后搜索 “commissioning”
选择TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONING，点击 “Run”，然后等待例行程序完成。

注
如果进入“Thermal Drain/Fill”模式后，未能运行该例程，空调压缩机运行会被阻止；完成后，选择窗口右上角的“X”关闭
继续执行“加注结束”流程的第 2-4 步，按空调机上显示的说明操作

注
开启空调；温度设置为“低”；开启“面板”模式；开启“新鲜空气”模式；鼓风机转速设置为 3；验证排放压力不超过 26 巴，吸气压力不低于 1.15 巴；关闭空调，稳定压力，拔下上方软管
继续执行“加注结束”流程的第 5-6 步，按空调机上显示的说明操作

注
开启空调；温度设置为“低”；开启“面板”模式；开启“新鲜空气”模式；鼓风机转速设置为 3；将机器阀门转为“开”；稳定压力，从车辆上拆下下方软管；继续按空调机指南操作，清理空调软管
安装空调端口盖

注
2 个盖
选择 “Actions/Autodiag”，然后搜索 “HVAC”
选择 “TEST-SELF_VCRIGHT_X_HVAC-PERFORMANCE”，点击 “Run”，然后等待例行程序完成。

注
完成后，点击窗口右上角的 “X” 关闭页面
从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接
将左前座椅向前移动
将 LH 后外部硬件安装到中控台

注
1 个螺栓，10 毫米，7 Nm
将右前座椅向前移动
将 RH 后外部硬件安装到中控台

注
1 个螺栓，10 毫米，7 Nm
安装控制台后侧下饰板

注
5 个卡子
安装新鲜空气进气槽

注
1 个螺栓，10 毫米螺栓，4 Nm，2 个卡子，1 个销；将卡子放置在隔板螺柱上；固定温控棒
将前备箱总成安装到车辆中

注
6 个卡子；更换损坏或丢失的卡子
安装用于固定前备箱总成的紧固件

注
5 个螺栓，10 毫米，5 Nm；新款车可能加装了 1 个将前备箱固定到清洗器储液罐颈部的推拉式卡子
安装维修盖板

注
3 个卡子，1 个连接器
安装后挡板

注
14 个卡子；固定前备箱后围，防止其在接合前部卡子时弯曲
关闭前备箱盖
将右前座椅移回原位
将左前座椅移回原位
升起所有车窗
关闭所有四个车门

注
关闭前需解锁后车门

Model Y Service Manual

HVAC 总成（拆卸和更换）

拆卸

安装

Figure 1

Figure 2

Figure 3
