掀背尾门总成(拆卸和更换)

校正代码 10107002 2.40 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 10 月 23 日: 添加一个提醒,以确保技术人员将维修车辆配备的所有徽标都安装上。
  • 2023 年 8 月 23 日:更新了有关自攻线束螺栓的说明,以便于理解。
Informational PurposesAn informational icon, calling your attention
请参阅以下视频,了解定位 Model Y 掀背车门的提示和技巧:

扭矩规格

表 1. 扭矩规格掀背尾门(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将掀背尾门球头销支架固定到掀背尾门的螺栓
11 Nm (8.1 lbs-ft)
  • T25 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
将掀背尾门线束接地带固定到掀背尾门的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
Informational PurposesAn informational icon, calling your attention
检查螺栓:如果是标准螺栓 (1447438-00-A),则可以重复使用。如果是自攻型三角螺栓 (1128269-00-A),则弃用并换上标准螺栓。
将掀背尾门固定到车辆的螺栓
32 Nm (23.6 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

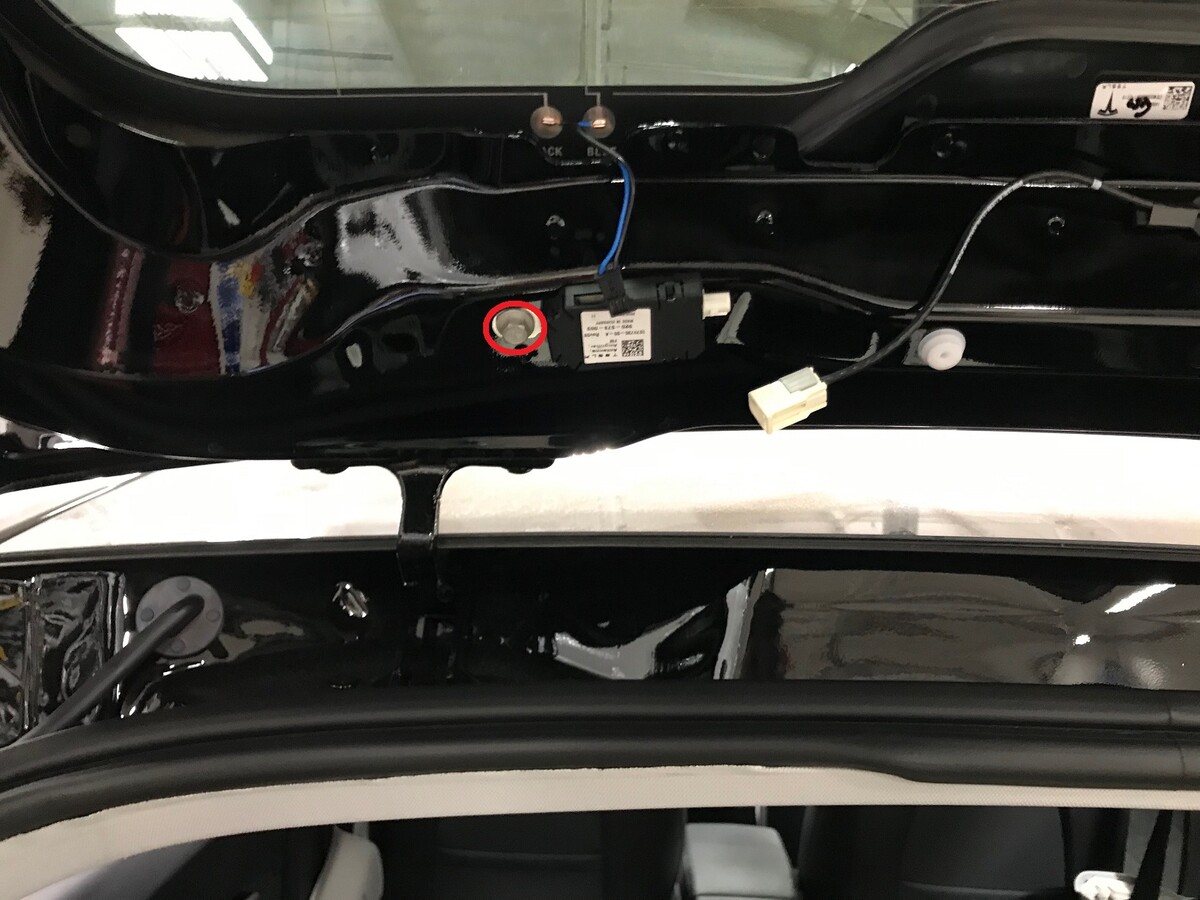

将天线滤波器电气连接器固定到掀背尾门的螺钉
2 Nm (1.5 lbs-ft)
  • T30 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将 RH FM 放大器固定到掀背车门的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将收音机调谐器固定到掀背尾门的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将车牌支架固定到掀背尾门的螺钉
1.2 Nm (.9 lbs-ft)
  • PH2 十字螺丝刀
重复使用

拆卸

  1. 拆下后部车牌。

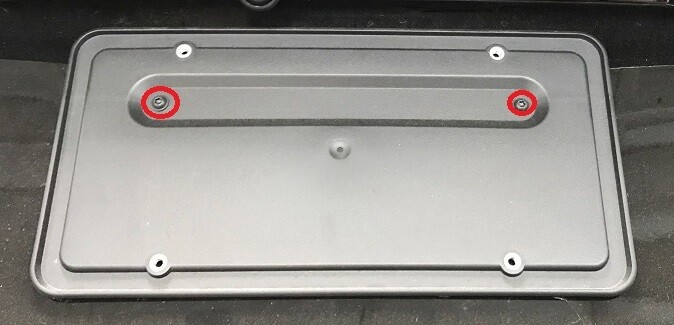

  2. 拆卸将车牌支架固定到掀背尾门的螺钉,然后将支架从总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • PH2 十字螺丝刀
  3. 打开掀背尾门。
  4. 打开 LH 前车门,然后完全降下 LH 前车窗。
  5. 拆卸掀背尾门上饰板。请参阅 饰板 - 上 - 掀背尾门(拆卸和更换)
  6. 拆下掀背尾门下饰板。请参阅 饰板 - 掀背尾门 - 下部(拆卸和更换)

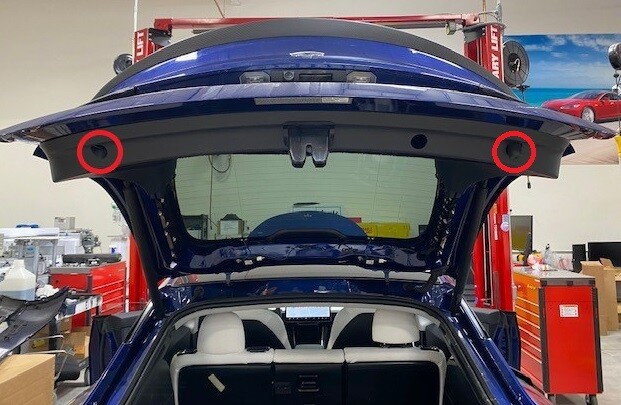

  7. 从掀背车门下部拆下 LH 和 RH 缓冲止动块。
    Informational PurposesAn informational icon, calling your attention
    记录拆卸每个缓冲止动块时的旋转圈数。

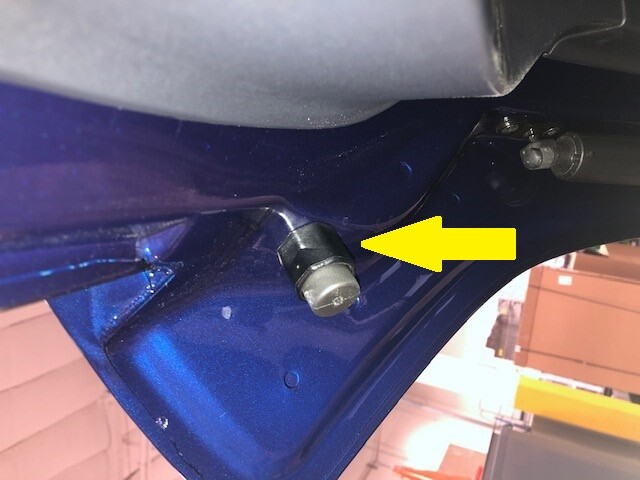

  8. 从掀背车门上拆下 LH 和 RH 掀背车门缓冲止动块和止动螺母。
    图 1. LH 如图所示,RH 类似
  9. 拆下行李箱掀背车门闩锁。请参阅 闩锁 - 掀背尾门(拆卸和更换)
  10. 拆下 LH 和 RH 车牌灯。请参阅 灯 - 牌照(拆卸和更换)
  11. 断开收音机调谐器电气连接器。
  12. 拆下将收音机调谐器固定到掀背车门的螺栓,然后从掀背车门上拆下收音机调谐器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  13. 拆下 LH 和 RH 后雾灯/倒车灯。请参阅 灯 - 雾/倒车 - 后 - LH(拆卸和更换)

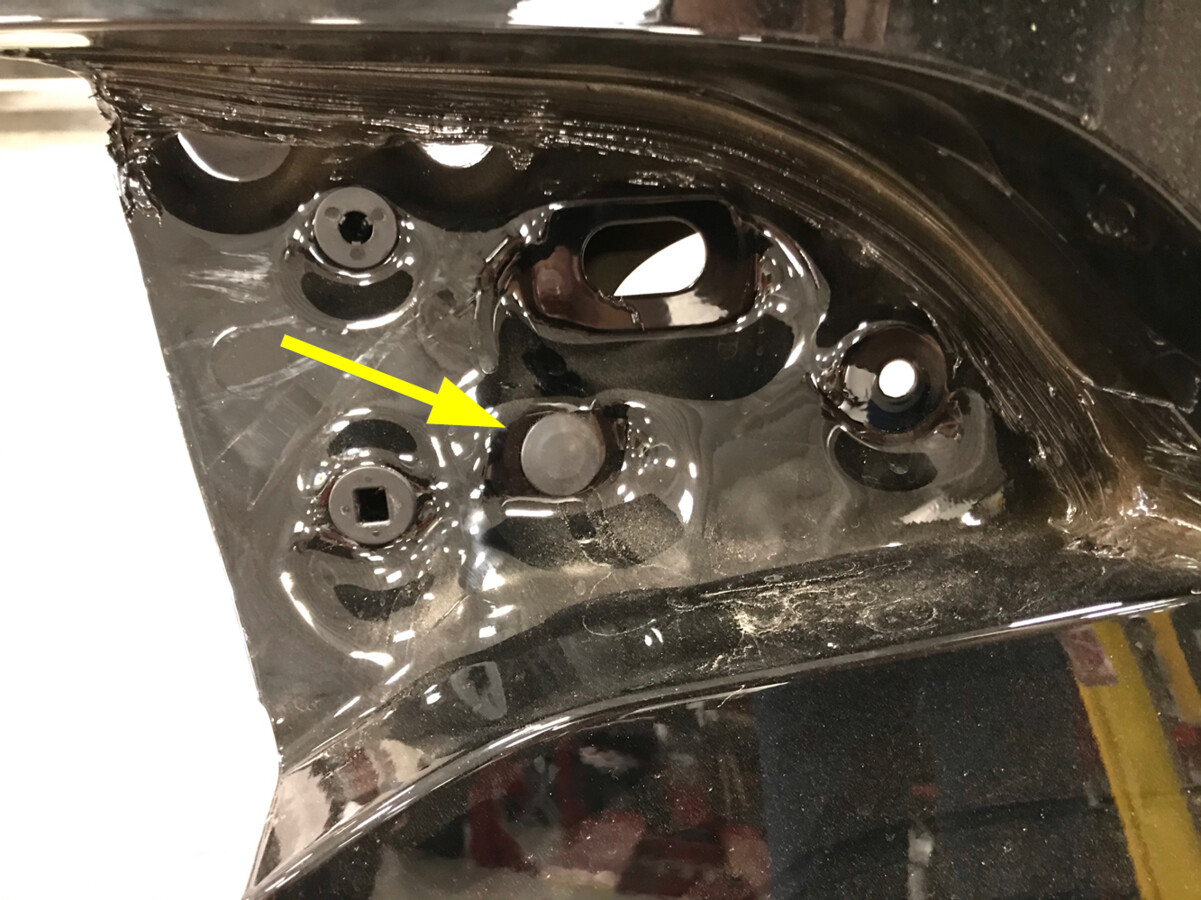

  14. 拆下 LH 和 RH 尾灯插头。
    图 2. LH 如图所示,RH 类似
  15. 断开 LH FM 天线放大器上的电气连接器。
  16. 拆下将 LH FM 放大器固定到掀背车门的螺栓,然后从掀背车门上拆下放大器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  17. 对 RH FM 放大器重复第 15 步和第 16 步。
  18. 从掀背车门玻璃上断开 LH 天线滤波器电气连接器。
  19. 拆下将 LH 天线滤波器电气连接器固定到掀背车门的螺钉,然后从掀背车门上拆下天线。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  20. 对 RH 天线滤波器重复第 18 步和第 19 步。
  21. 断开中央高位制动灯 (CHMSL) 电气连接器。
  22. 松开将掀背车门 LH 侧饰板支架固定到掀背车门的夹子,然后从掀背车门上拆下支架。
  23. 切断掀背车门 RH 侧饰板支架上的扎线带。
  24. 松开将掀背车门 RH 侧饰板支架固定到掀背车门的夹子,然后从掀背车门上拆下支架。

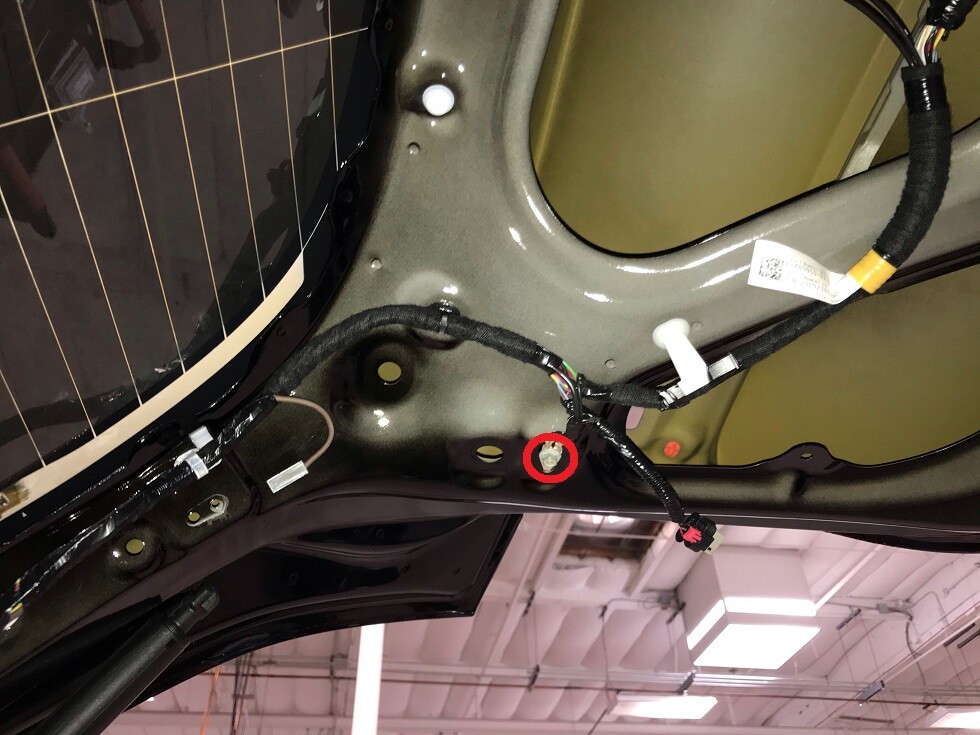

  25. 拆下将掀背车门线束接地带固定到掀背车门的螺栓,然后从车上拆下接地带。
    Informational PurposesAn informational icon, calling your attention
    检查螺栓:如果是标准螺栓 (1447438-00-A),则可以重复使用。如果是自攻型三角螺栓 (1128269-00-A),则弃用并换上标准螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

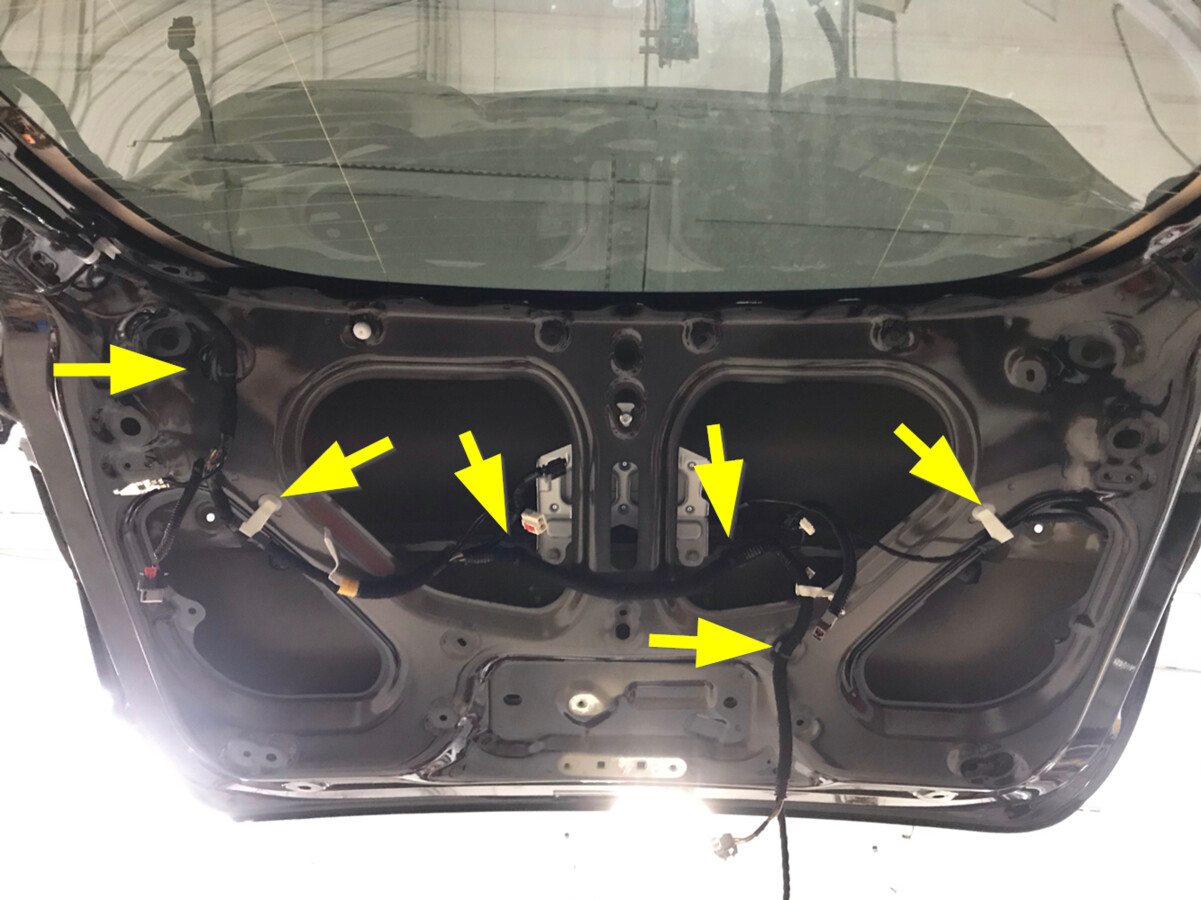

  26. 松开将掀背尾门线束固定到掀背尾门的夹子。

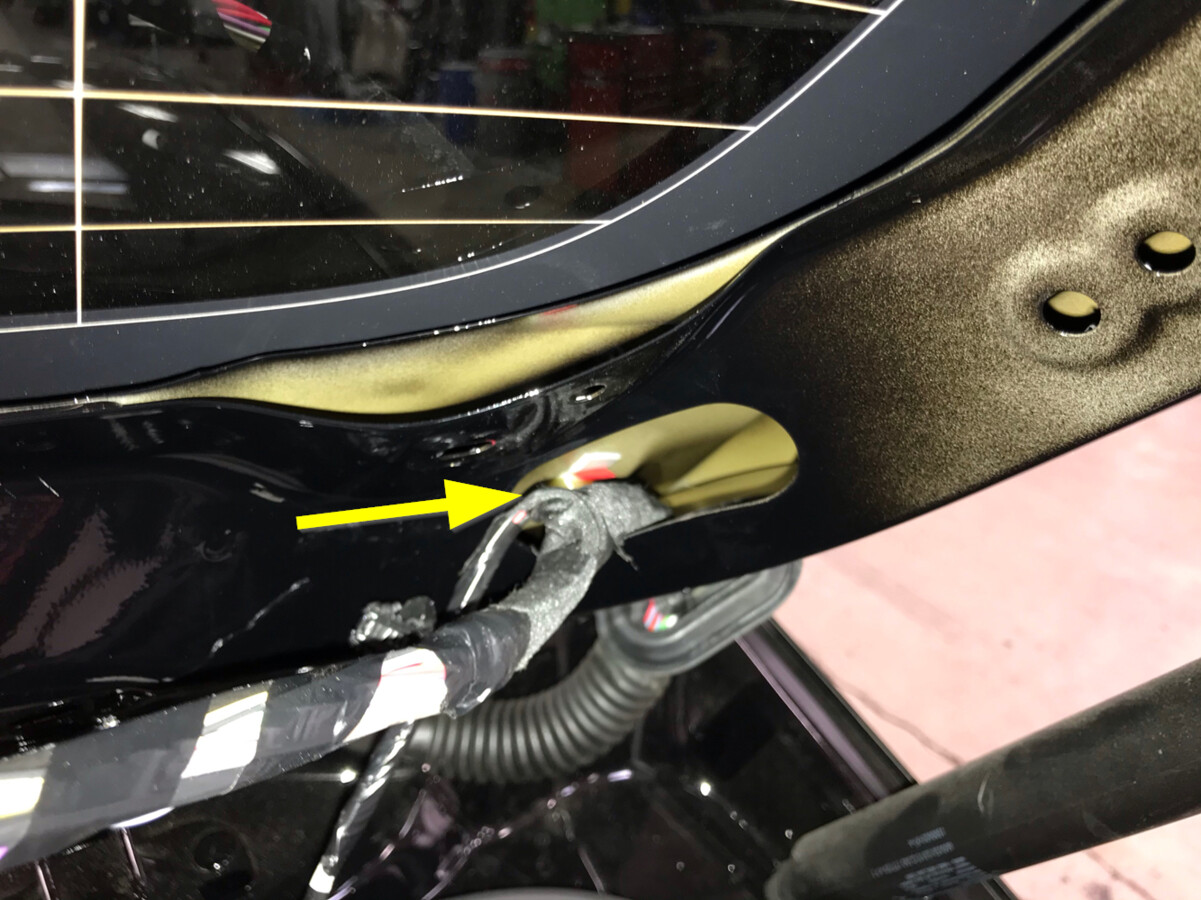

  27. 从掀背尾门上松开索环,然后使线束穿过检修口,将其从掀背尾门上拆下。
  28. 拆卸背光灯玻璃。请参阅 玻璃 - 背光灯(拆卸和更换)
  29. 使用伸缩式前备箱盖撑杆支撑掀背车门。
  30. 在 LH 和 RH 侧行李箱侧柱上放一块车间抹布。
  31. 松开固定到掀背尾门的掀背尾门电动支撑杆上部球头销,然后将支撑杆放在门框上。
  32. 松开固定到掀背尾门的掀背尾门辅助支撑杆上部球头销,然后将支撑杆放在门框上。

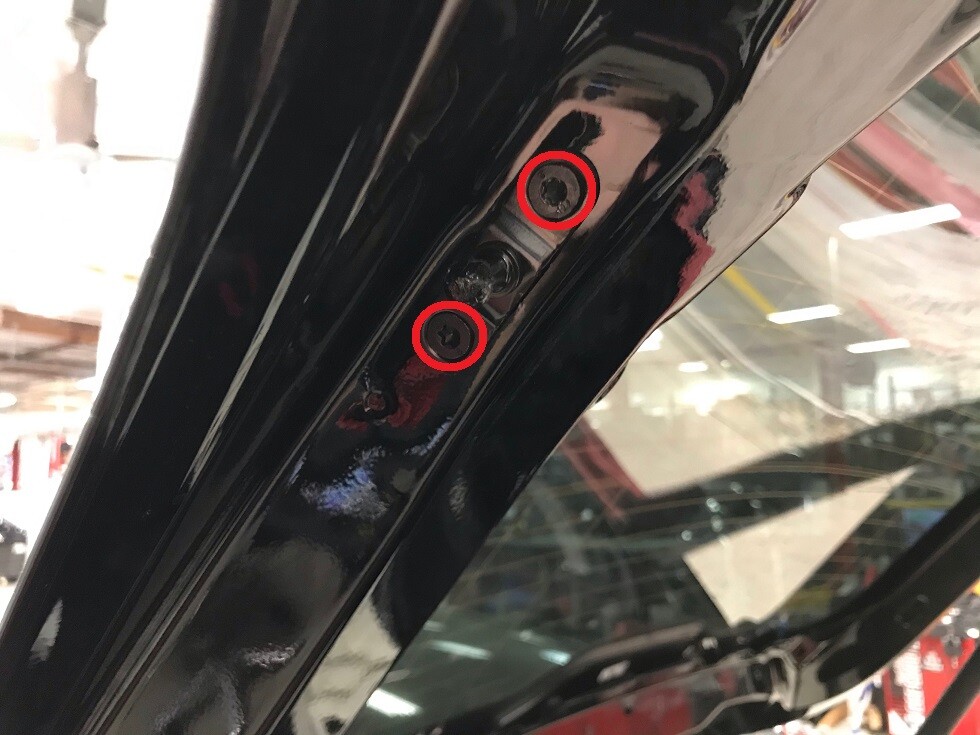

  33. 在协助下,拆下将掀背尾门固定到车辆的螺栓,然后将掀背尾门放置在台架上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 mm 组合扳手

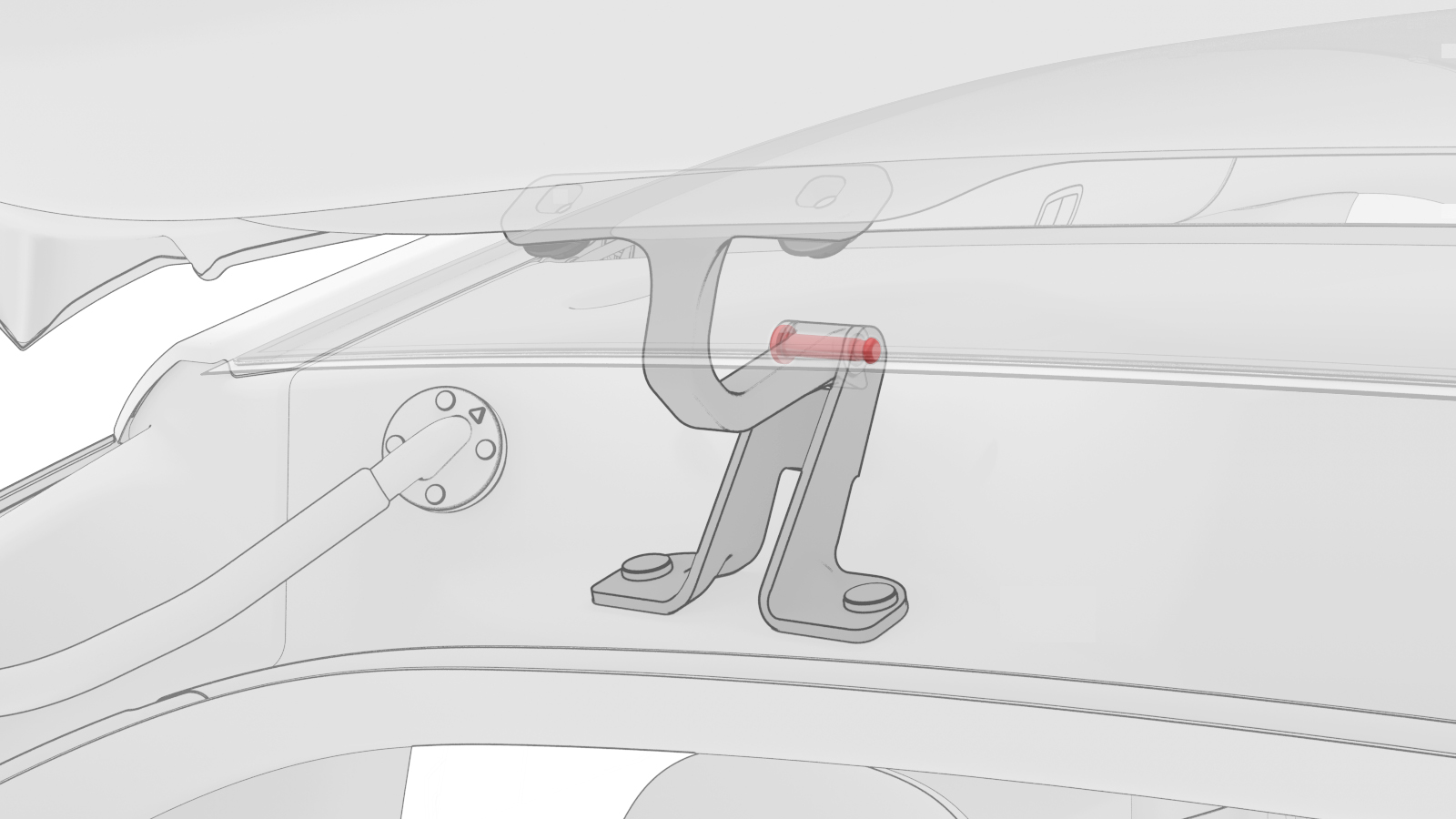

  34. 拆下将 LH 掀背车门球头销支架固定到掀背车门的螺栓,然后从掀背车门上拆下支架。对 RH 掀背车门球头销支架重复此步骤。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
根据本程序安装底漆件时,请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息,请参阅“碰撞维修”手册。
  1. 安装将 LH 掀背车门球头销支架固定到掀背车门的螺栓。对右侧掀背尾门球头销支架重复此步骤。
    11 Nm (8.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  2. 在协助下,将掀背尾门放置到车上,然后安装将掀背尾门固定到车辆的螺栓。此时切勿拧紧螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请确保铰链不会与玻璃接触,以防造成损坏。
  3. 将掀背尾门电动支撑杆上部球头销安装到掀背尾门上。
  4. 将掀背尾门辅助支撑杆上部球头销安装到掀背尾门上。
  5. 从车上拆下掀背车门支架。
  6. 将掀背车门线束穿过检修口,然后将索环安装到掀背车门总成中。
  7. 安装将掀背尾门线束固定到掀背尾门的夹子。
  8. 安装将掀背尾门线束接地带固定到掀背尾门的螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    检查螺栓:如果是标准螺栓 (1447438-00-A),则可以重复使用。如果是自攻型三角螺栓 (1128269-00-A),则弃用并换上标准螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 安装掀背车门闩锁。请参阅 闩锁 - 掀背尾门(拆卸和更换)
  10. 关闭掀背尾门以检查间隙/齐平度,然后根据需要进行调节。
  11. 紧固将掀背尾门固定到车辆的螺栓。
    32 Nm (23.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  12. 安装背光灯玻璃。请参阅 玻璃 - 背光灯(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    请勿在此时连接任何连接器或安装掀背车门饰板。

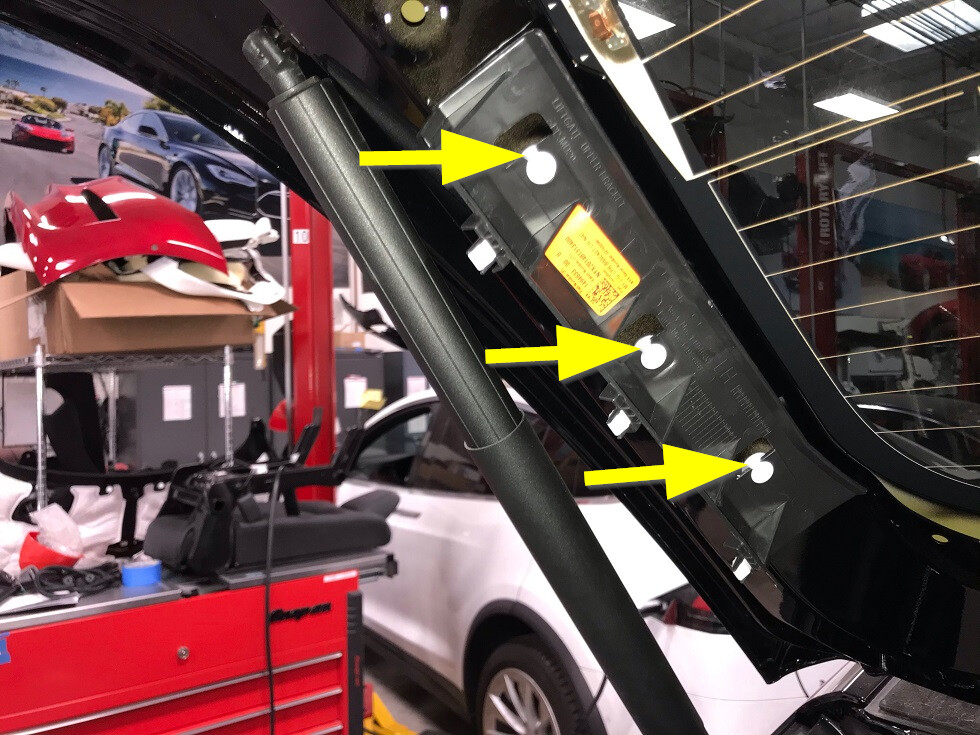

  13. 安装将掀背车门 RH 侧饰板支架固定到掀背车门的夹子。
    图 3. LH 如图所示,RH 类似
  14. 在掀背车门 RH 侧饰板支架上安装扎线带。
  15. 安装将掀背车门 LH 侧饰板支架固定到掀背车门的夹子。
  16. 连接中央高位制动灯 (CHMSL) 电气连接器。

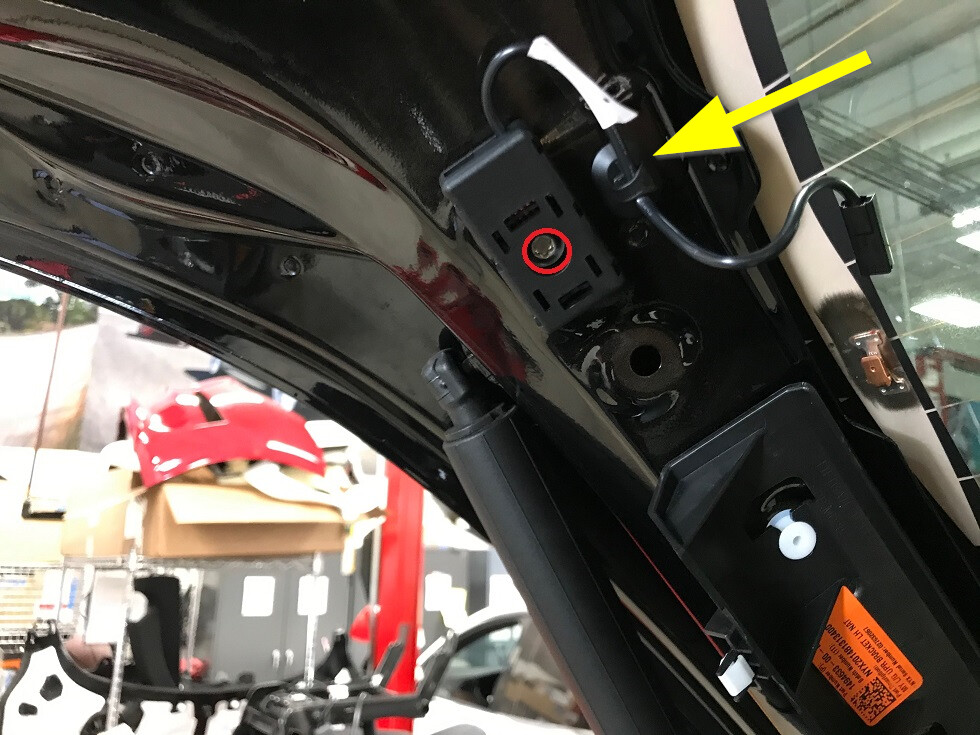

  17. 安装将右侧天线滤波器电气连接器固定到掀背尾门的螺钉,然后连接电气连接器。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    图 4. LH 如图所示,RH 类似
  18. 连接 RH 天线滤波器电气连接器。
  19. 安装将右侧 FM 放大器固定到掀背尾门的螺栓,然后连接电气连接器。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  20. 连接 RH FM 天线放大器电气连接器。
  21. 对车辆 LH 侧重复第 17 步和第 20 步。
  22. 安装 LH 和 RH 尾灯插头。
  23. 安装 LH 和 RH 后雾灯/倒车灯。请参阅 灯 - 雾/倒车 - 后 - LH(拆卸和更换)
  24. 将收音机调谐器放置到掀背尾门上,然后安装将收音机调谐器固定到掀背尾门的螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  25. 连接收音机调谐器电气连接器。
  26. 安装 LH 和 RH 车牌灯。请参阅 灯 - 牌照(拆卸和更换)
  27. 将 LH 和 RH 掀背车门缓冲止动块和止动螺母安装到掀背车门上。
  28. 安装掀背尾门下饰板。请参阅 饰板 - 掀背尾门 - 下部(拆卸和更换)
  29. 安装掀背尾门上部饰板。请参阅 饰板 - 上 - 掀背尾门(拆卸和更换)
  30. 将 LH 和 RH 缓冲止动块安装到掀背车门下部。
    Informational PurposesAn informational icon, calling your attention
    记录拆卸缓冲止动块时的旋转圈数。
  31. 清洁 LH 和 RH 掀背车门铰链螺栓、垫圈和周边区域。
  32. 根据需要向 LH 和 RH 掀背车门铰链螺栓头涂抹修补漆。
  33. 升起 LH 前车窗并关闭 LH 前车门。
  34. 仅适用于中国、日本和韩国:在掀背车门总成上安装新的电机 ID 标签。
  35. 安装 T 徽标。请参阅 Tesla 徽标 - 后部(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    如果因车辆配置不同或地区差异,已拆卸的后备箱/掀背尾门上带有其他徽标,请确保将所有徽标安装到后备箱/掀背尾门替换件上。
  36. 将 LH 和 RH 车牌索环安装到掀背车门中。
    Informational PurposesAn informational icon, calling your attention
    充分按下索环,将其固定到掀背车门上。
  37. 拆下将车牌支架固定到掀背尾门的螺钉,然后将支架从总成上拆下。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • PH2 十字螺丝刀
  38. 安装后车牌。
