车载电脑(拆卸和更换)
请参阅下方内容,了解校正代码和 FRT 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 10 月 16 日:删除了有关报废车载电脑的单独说明,将交叉引用添加至“车载电脑(处理)”主题。
- 2024 年 10 月 10 日:添加了有关报废 HW4 车载电脑的说明。
- 2024 年 9 月 6 日:添加了车主授权请求和低压维护设备步骤。
校正代码信息:
- 车载电脑 (HW3)(左侧驾驶),21153202,FRT: 1.20
- 车载电脑 (HW3)(右侧驾驶),21153212,FRT: 1.86
- 车载电脑 (HW4)(左侧驾驶),21153302,FRT: 1.26
- 车载电脑 (HW4)(右侧驾驶),21153312,FRT: 0.96
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
- 打开左前车门,降下所有车窗。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)。
-
执行 Toolbox 车主授权请求程序。
- 登入https://toolbox.tesla.com/help/owner_authorization。

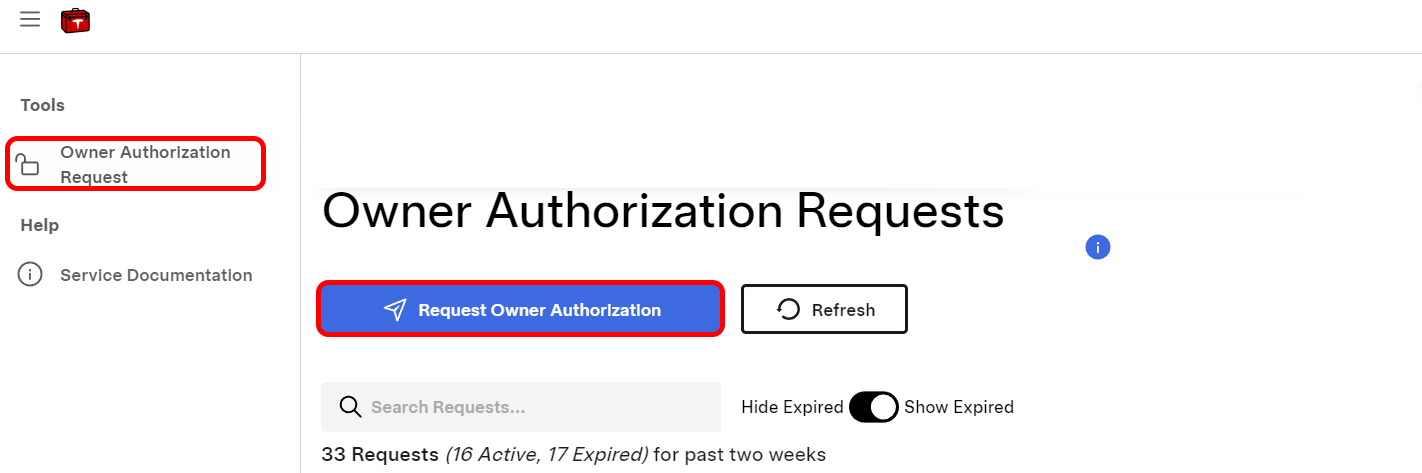

- 在左侧面板上,点击Owner Authorization Request,然后点击主面板上的Request Owner Authorization。
- 填写并提交表格。
- 请车主对发送至其电子邮箱的授权请求予以批准。
- 点击Next Step。 ,在“开始启动”页面,点击
-

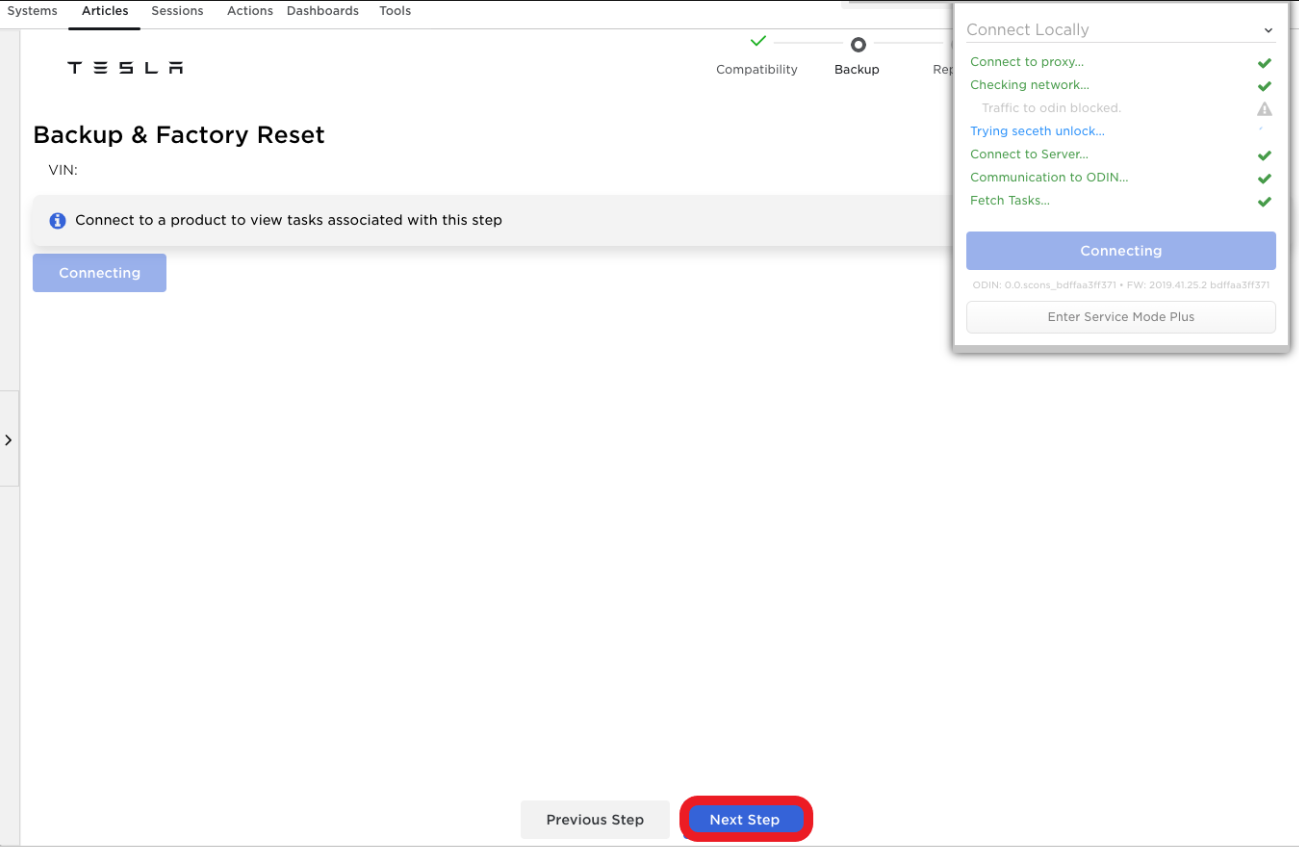

在“备份和恢复出厂设置”页面,点击Next Step,然后根据提示进行车载电脑数据备份并恢复出厂设置。
注执行本步骤时,车载电脑会重启多次。
-
一旦出现“更换”页面,即说明可以更换车载电脑。按照适用的“拆卸和安装”程序给出的指示更换车载电脑:
选择适用的车载电脑(拆卸和安装)程序:执行(拆卸和安装)程序所述以下任务:
- 拆下当前使用的车载电脑。
- 将更换用车载电脑紧固到车辆上,然后将各线束和软管连接到车载电脑。注预加热泵款车辆:如果更换用车载电脑为 HW3.2(见图),请将跳线线束 1533065-00-A 安装到车载电脑右侧的 2 个同轴连接器上。
- 做好为车辆进行Coolant Air Purge的准备。
- 安装副驾位膝部气囊以及所有已拆卸风管。
- 重新连接低压电源。请参阅12V/低压电源(断开和连接)。
- 将低压维护设备连接到车辆,但请勿断开低压电池。请参阅低压维护设备(连接和断开)。注将 12V 维护设备连接到 12V 铅酸电池的铅酸电池端子上。
- 执行Coolant Air Purge例行程序。

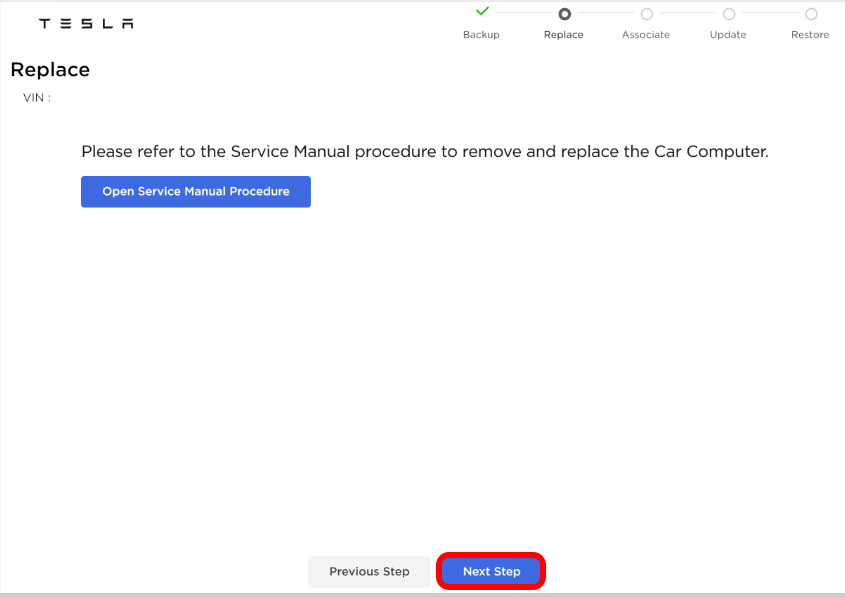

- 重新建立 Toolbox 笔记本电脑连接,在“更换”页面,点击Next Step,以进入“匹配”页面。
- 根据提示转移配置文件,为更换用车载电脑进行匹配操作。车载电脑会重启多次。
-

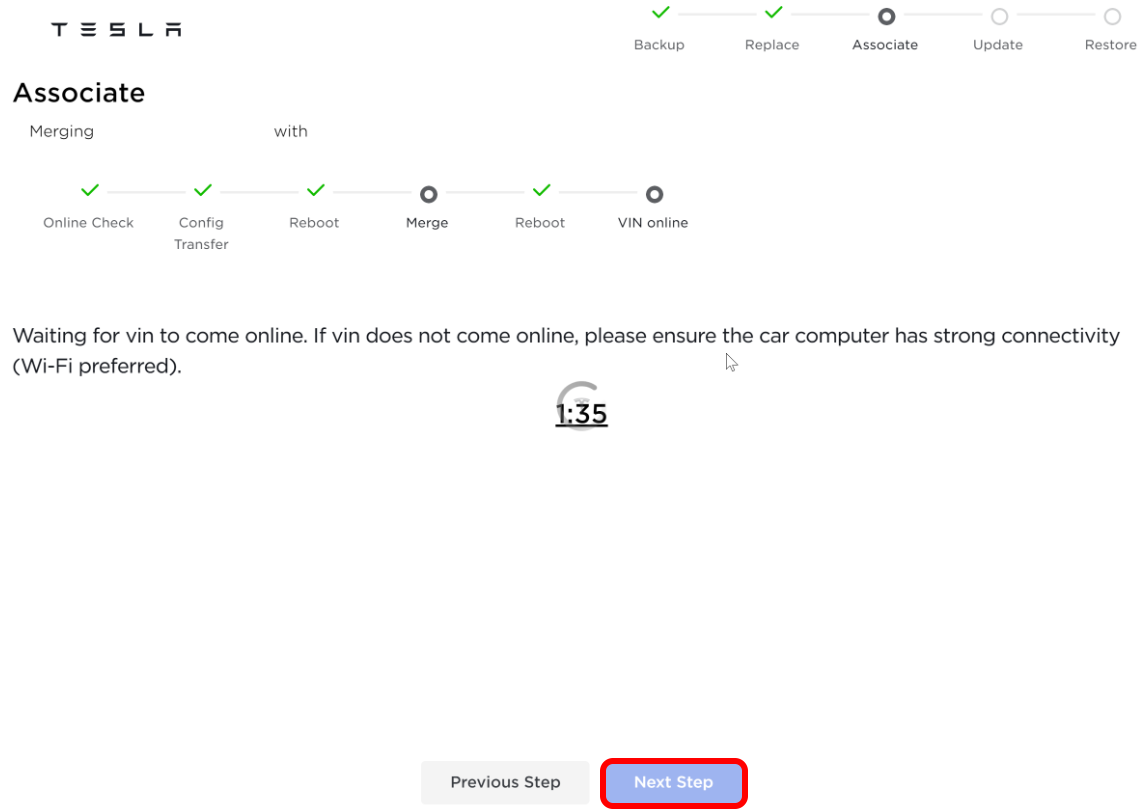

匹配完成且在线确认车辆识别号码 (VIN) 后,点击Next Step,以进入“更新”页面。
注如有必要,可以 Reconnect Toolbox 连接。
-

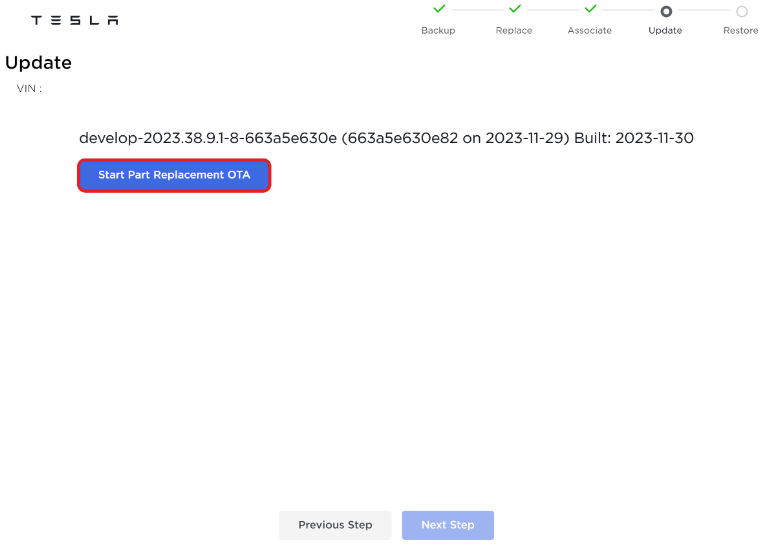

点击Start Part Replacement OTA,将软件更新部署至车辆。
注如有必要,可以 Reconnect Toolbox 连接。
- 通过车辆触摸屏安装软件包。请参阅软件重新安装 - 触摸屏。
- 在 Toolbox 中,点击Next Page,以进入“恢复”页面,然后根据提示恢复车辆配置文件。
- 断开笔记本电脑与车辆的连接。
-
重新安装为便于检修而拆下的剩余组件。
选择适用的车载电脑(拆卸和安装)程序:
- 确保妥善处理旧车载电脑。请参阅车载电脑(处理)中给出的说明,将校正代码 21151007 作为一项单独的工项添加至“服务工单”中。
