座椅靠背 - 第二排 - RH(拆卸和更换)

校正代码 13054102 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 7 月 25 日:添加了北美车辆“必须更换不带童锁 ISOFIX 标签的座椅罩”的说明。

扭矩规格

表 1. 扭矩规格座椅靠背 - 第二排 - RH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将右侧座椅靠背框架下部固定到车辆的螺栓
37 Nm (27.3 lbs-ft)
  • 11 毫米套筒
  • 6 英寸加长件
  • 3/8 英寸标准回旋头棘轮
  • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
必须按以下顺序安装螺栓:
  1. 前排外侧
  2. 后排内侧
  3. 后排外侧
  4. 前排内侧

拆卸

  1. 拆下右侧 C 柱下饰板。请参阅饰板 - C 柱 - 下 - LH(拆卸和更换)
  2. 松开将主地毯固定到座垫框架下部的卡子。

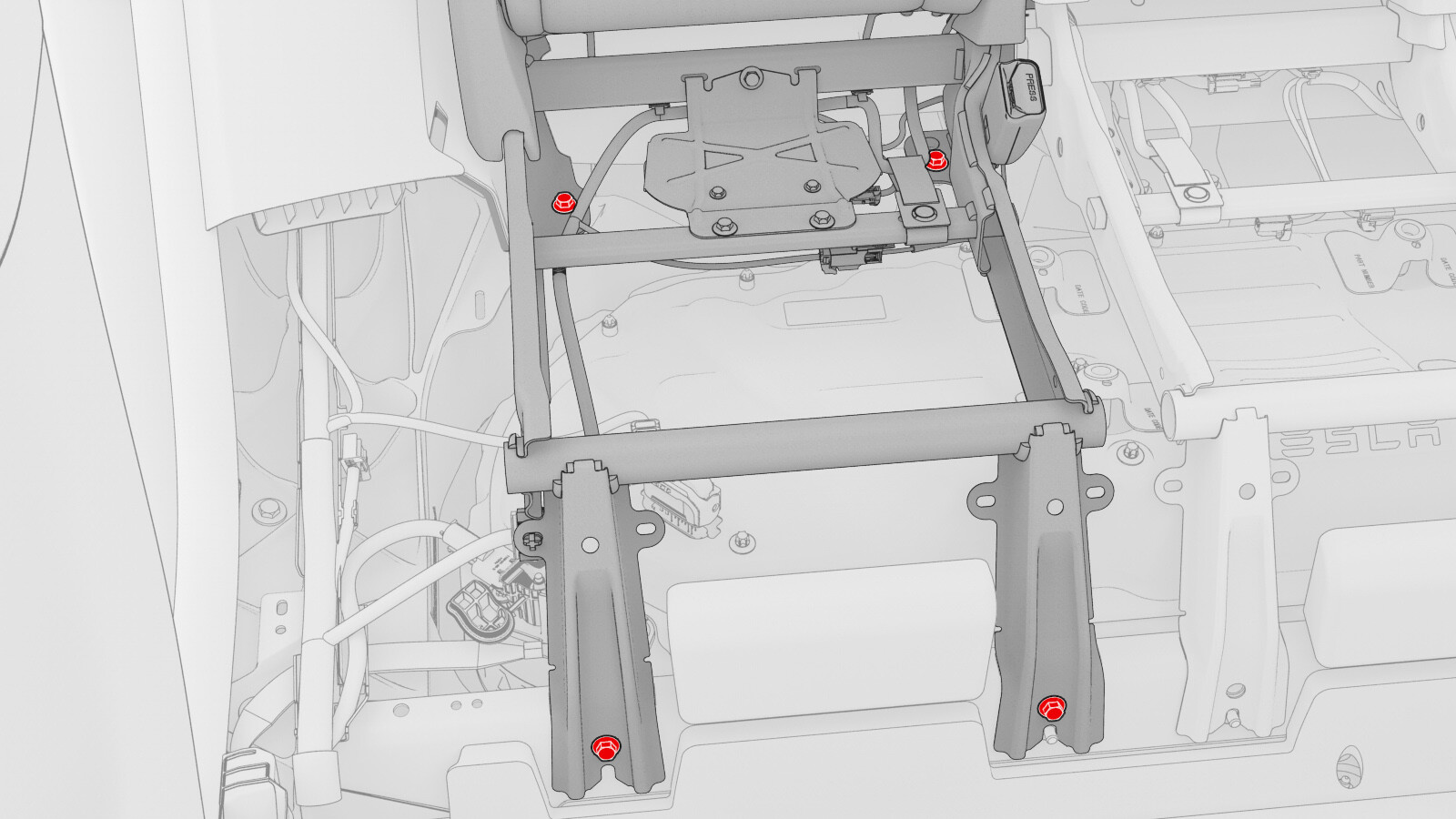

  3. 拆下将第二排右侧座椅靠背框架固定到车辆的螺栓(4 个)。
    提示: 推荐使用以下工具:
    • 11 毫米套筒
    • 6 英寸加长件
    • 3/8 英寸标准回旋头棘轮
    • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
    提示: 最前面的两个螺栓位于主地毯后方。
  4. 拆下第二排中间锁扣。请参阅锁扣 - 第二排 - 中间(五座)(拆卸和更换)
  5. 小心地放倒第二排右侧座椅靠背。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在座椅靠背蒙皮上放置保护罩,拆卸座椅靠背时,注意请勿损坏蒙皮。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿使座椅靠背承受任何额外的重量。否则可能会损坏座椅框架的对齐锁片,从而导致 60 百分比座椅和 40 百分比座椅靠背间出现不平整。
  6. 断开右侧座椅框架下方的电气线束。
  7. 在协助下,小心将第二排右侧座椅靠背总成从车上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将座椅靠背总成放置在不会翻倒或损坏的区域。
    Informational PurposesAn informational icon, calling your attention
    仅适用于北美车辆:如果未被更换的第二排座椅并未配备童锁 ISOFIX 标签,请更换座椅罩。。请参阅罩 - 座椅靠背 - 第二排座椅 - RH(拆卸和更换)

安装

安装程序与拆卸程序相反,以下各项除外:

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

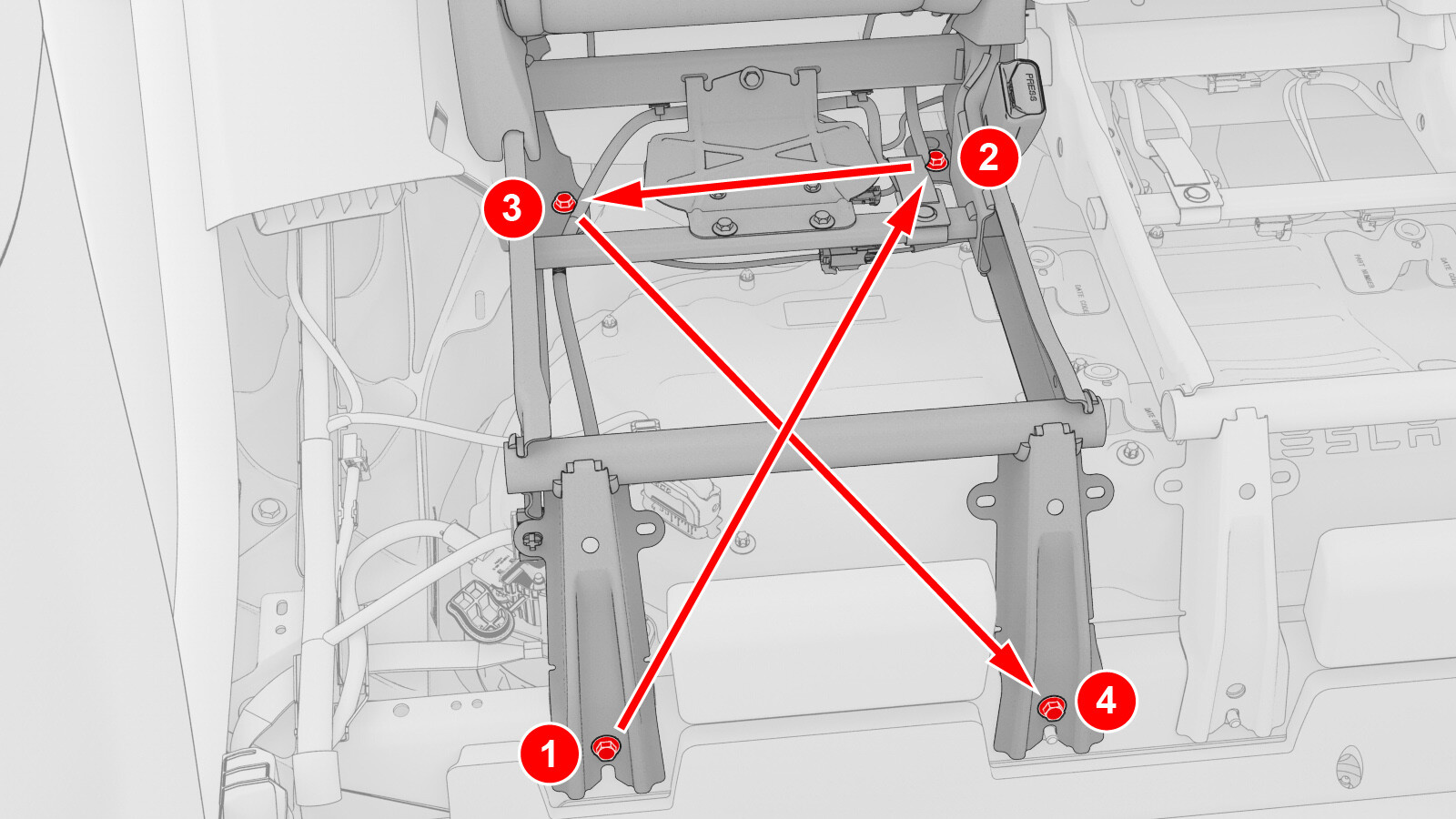

右侧座椅框架螺栓必须按照以下顺序安装:
  1. 前排外侧
  2. 后排内侧
  3. 后排外侧
  4. 前排内侧
