线束 - USB - 车载电脑至手套箱 (16V)(拆卸和更换)

校正代码 17106802 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

拆卸

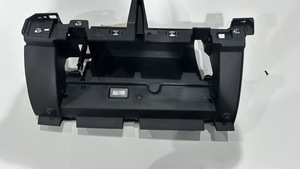

  1. 拆下手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)

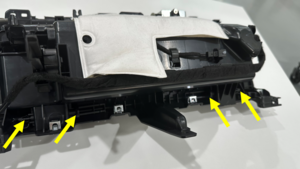

  2. 缓缓揭开 USB 线束夹附近的 NVH 垫。

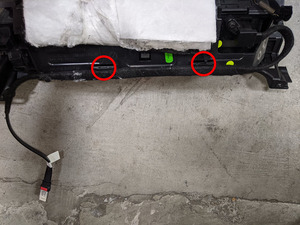

  3. 松开将 USB 线束固定到手套箱的夹子(2 个)。

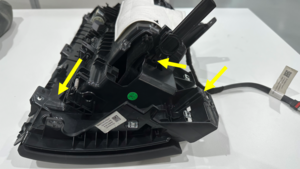

  4. 拆下手套箱上的卡销(2 个)。
    Informational PurposesAn informational icon, calling your attention
    这样可以将手套箱箱体从手套箱外壳上分离。

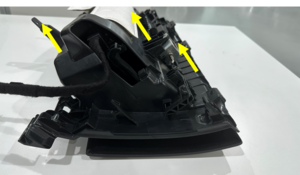

  5. 拆下手套箱滑轨侧面的卡销。

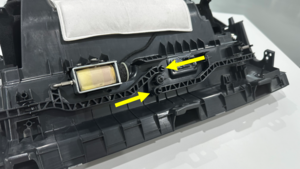

  6. 轻轻扭动连杆以解锁,然后将手套箱箱体从手套箱外壳上分离。

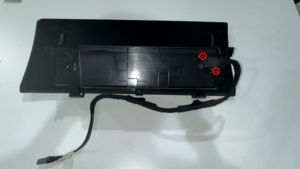

  7. 拆下将 USB 线束固定到手套箱外壳的螺钉(2 个),然后将线束从手套箱上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:

安装

  1. 安装将 USB 线束固定到手套箱外壳的螺钉(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
  2. 将手套箱箱体装回手套箱外壳。
    Informational PurposesAn informational icon, calling your attention
    安装卡销时,确保侧面滑轨与内部对齐,以便操作。
  3. 安装手套箱滑轨侧面的卡销。
  4. 安装手套箱上的卡销(2 个)。
  5. 安装将 USB 线束固定到手套箱的夹子(2 个)。
  6. 将 NVH 垫移回原位。
  7. 安装手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)
