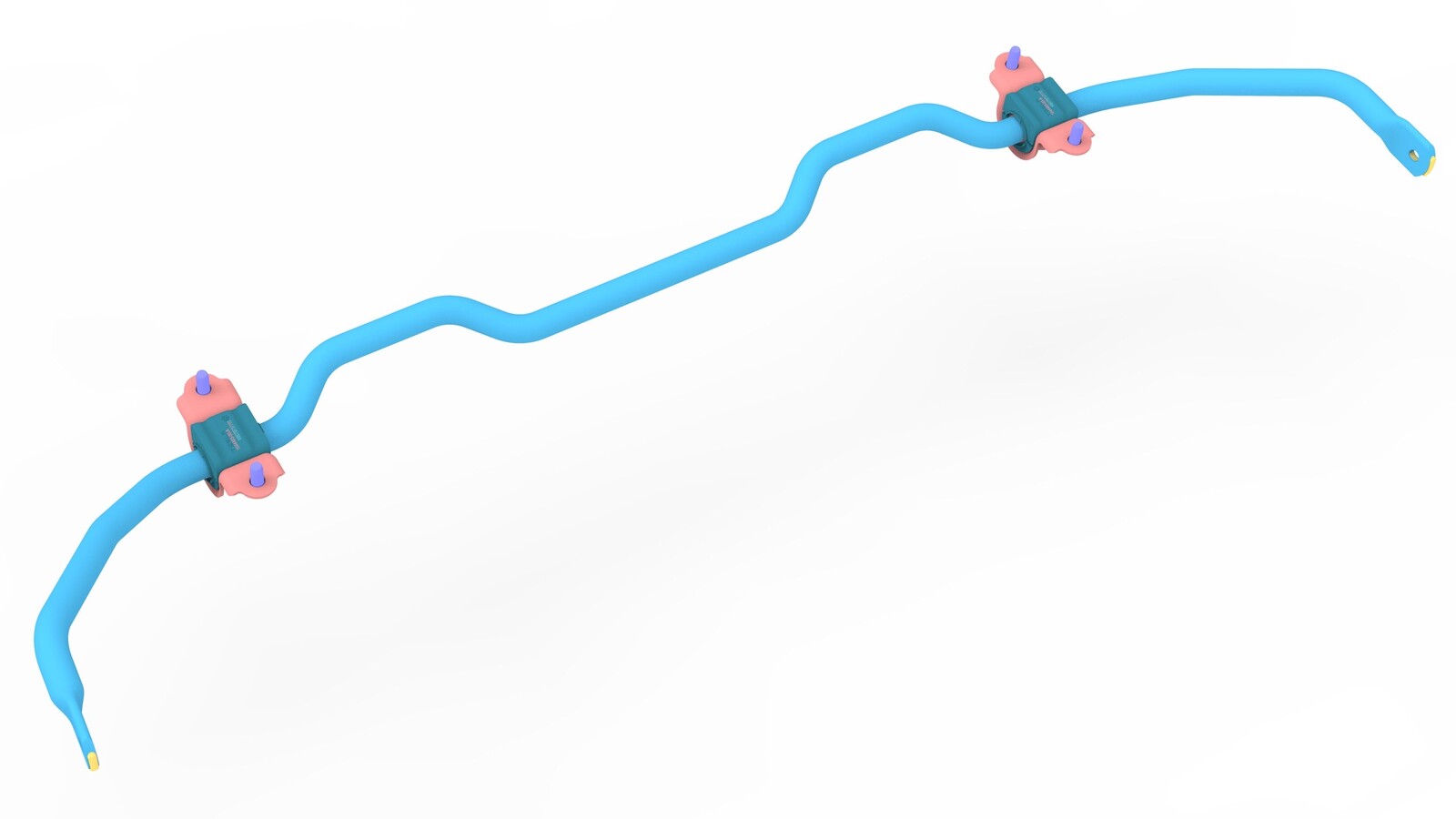

平衡杆 - 后(拆卸和更换)
校正代码 31033102 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 5 月 25 日:添加了完整程序概览视频,仅作为补充材料。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|

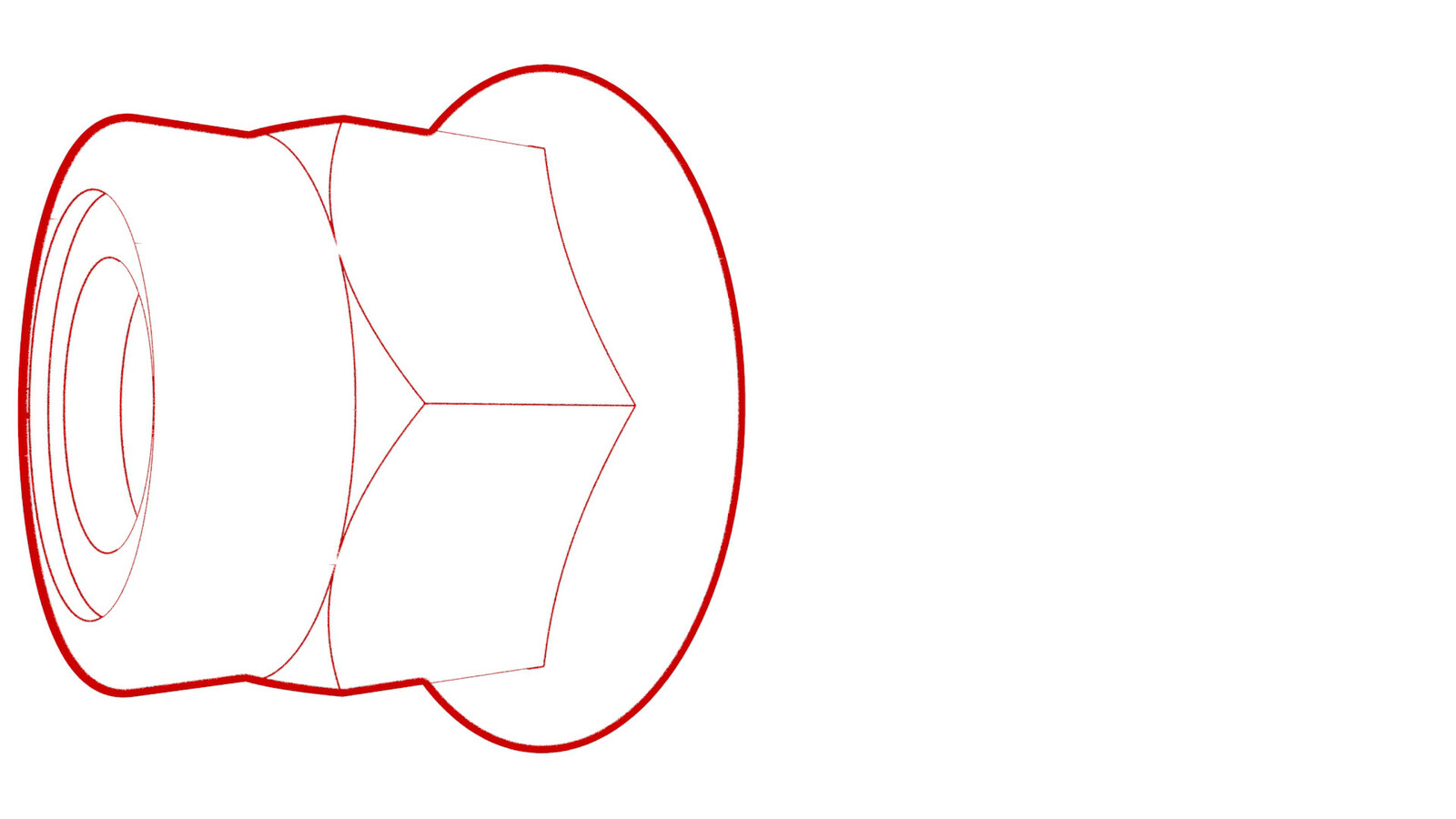

将平衡杆固定到末端连杆的螺母 |
|
|
更换 | |
将后平衡杆固定到后副车架的螺栓 |
|
|
更换 |
拆卸
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)。
-

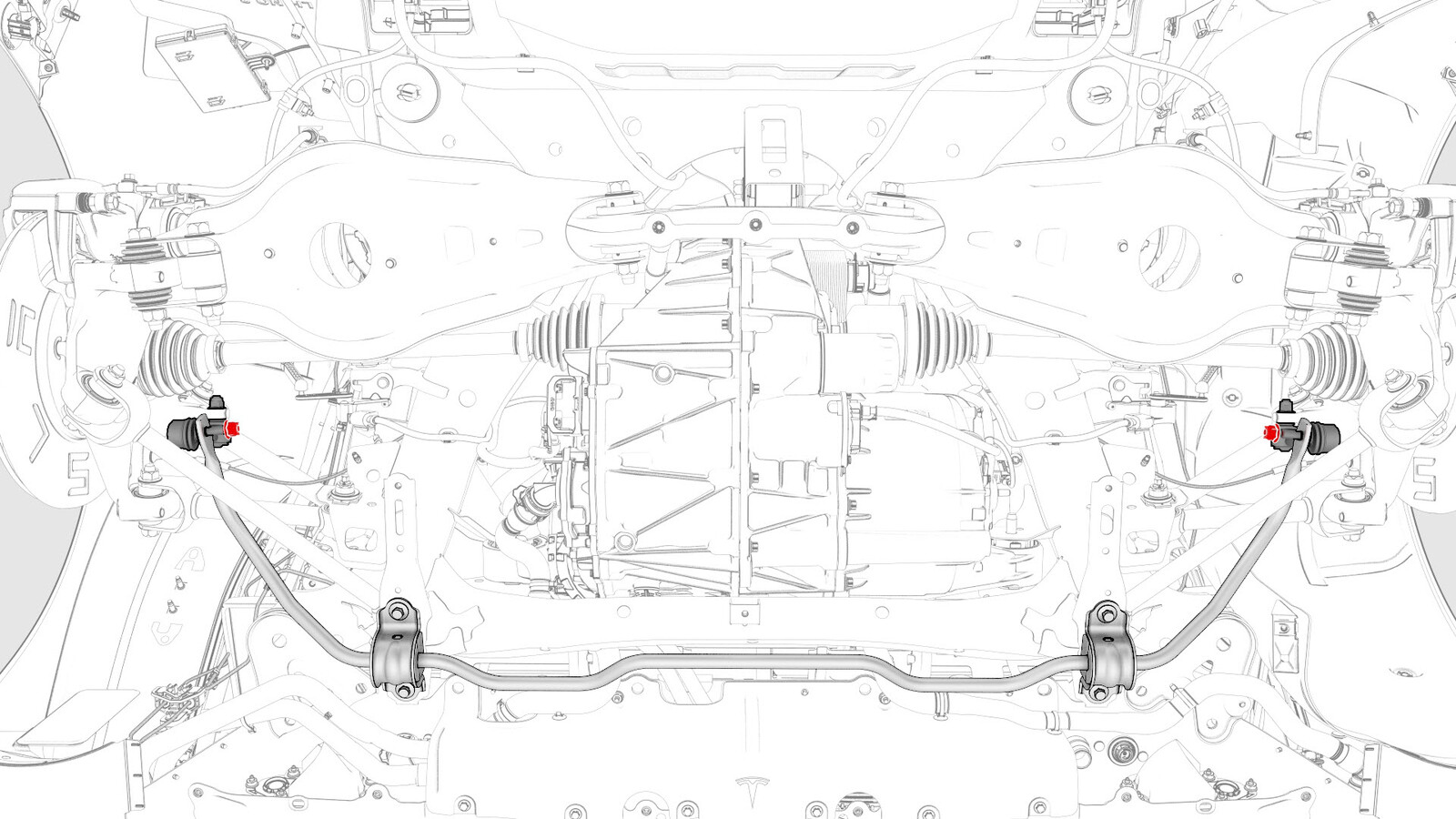

拆卸并弃置将平衡杆固定到末端连杆的螺母。
提示: 推荐使用以下工具:
- 15 毫米套筒
- 5 毫米六角
注先松开螺母,然后通过用六角扳手反向固定球头继续拆卸螺母。注为了获得拆卸末端连杆的正确角度,可能需要将后平衡杆向上/向下移动。 - 用支架居中支撑后平衡杆。
-

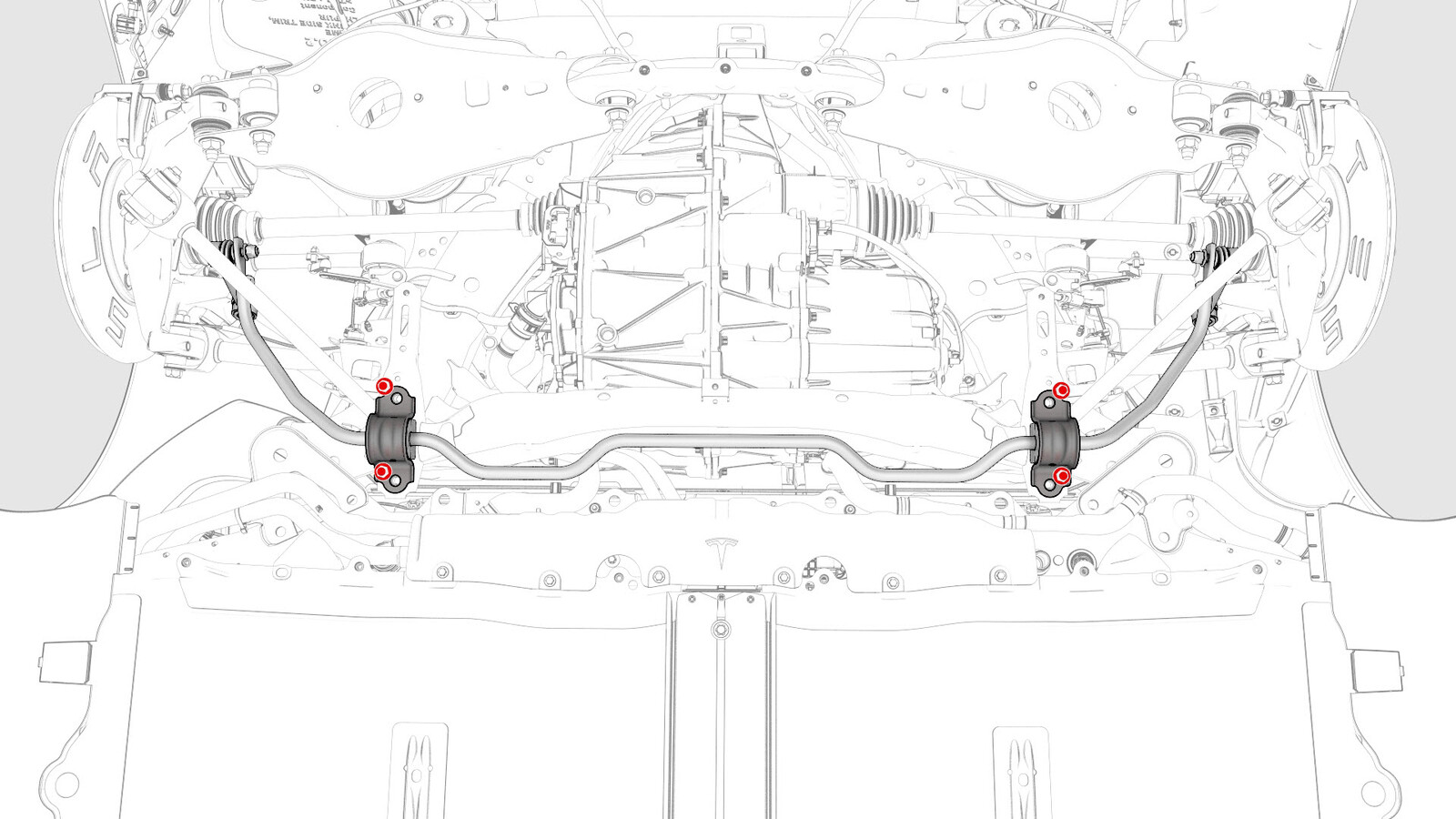

拆卸并弃置将后平衡杆固定到后副车架的螺栓。
提示: 推荐使用以下工具:
- 11 毫米套筒
- 6 英寸加长件
- 降低支架,然后将后平衡杆从车辆上拆下。
安装
- 将后平衡杆放入适合向车辆上安装的位置,然后升起支架以支撑后平衡杆。
-
安装将后平衡杆固定到后副框架的新螺栓。提示: 推荐使用以下工具:
- 11 毫米套筒
- 6 英寸加长件
-
将左侧末端连杆与后平衡杆对齐。
注为了获得安装后连杆的正确角度,请将后平衡杆向上/向下移动。
-
手动拧紧将左侧末端连杆固定到后平衡杆的新螺母。
注用六角扳手反向固定球头。
-
紧固将左侧末端连杆固定到后平衡杆的螺母。使用油性记号笔标记螺母。提示: 推荐使用以下工具:
- 15 毫米套筒
- 5 毫米六角
-
将右侧末端连杆与后平衡杆对齐。
注为了获得安装后连杆的正确角度,请将后平衡杆向上/向下移动。
-
手动拧紧将右侧末端连杆固定到后平衡杆的新螺母。
注用六角扳手反向固定球头。
-
紧固将右侧末端连杆固定到后平衡杆的螺母。使用油性记号笔标记螺母。提示: 推荐使用以下工具:
- 15 毫米套筒
- 5 毫米六角
- 从车辆下方移走支架。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)。
- 从举升机上降下车辆。
- 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
