热交换器 - 前驱动单元(拆卸和更换)

校正代码 39301002 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 27 日:将变速箱油更新为 KAF 1。

拆卸

  1. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  3. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  4. 将冷却液排放工具放置在前驱动单元热交换器下方。

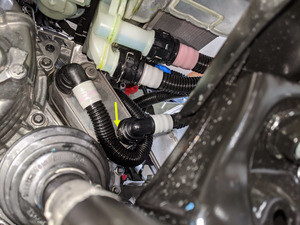

  5. 松开夹具,断开前驱动单元油冷却器至冷却液灌的冷却液软管,让冷却液排出。
  6. 松开卡子,然后断开热交换器至前驱动单元变流器冷却液软管与热交换器的连接。

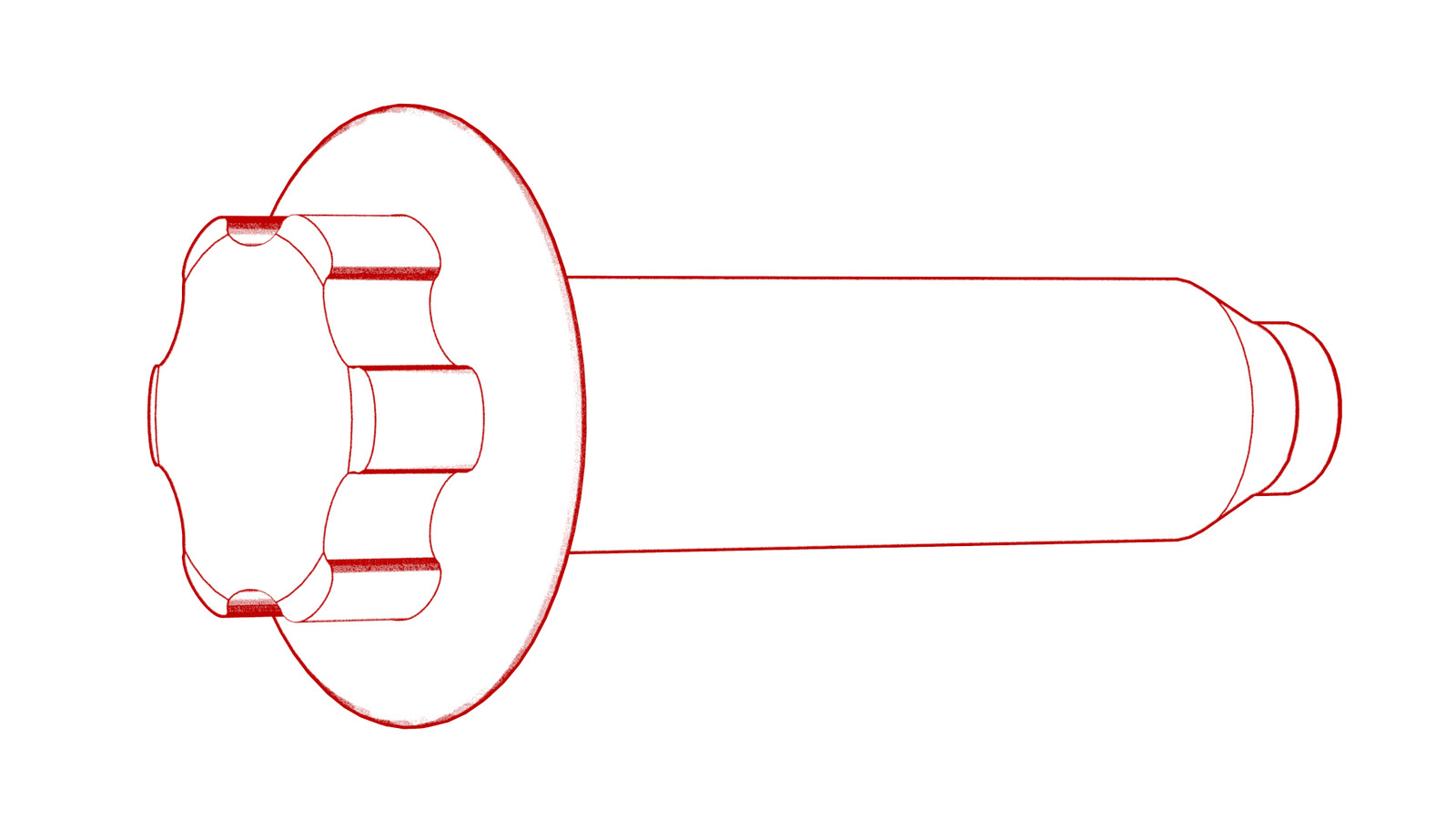

  7. 拆卸将热交换器固定到变流器的螺栓。
    Informational PurposesAn informational icon, calling your attention
    在热交换器下方放置一块车间毛巾,以收集溢出的液体。
    提示: 推荐使用以下工具:
    • EP10 套筒
    • 回旋头棘轮/扭矩扳手
    • 4 英寸加长件

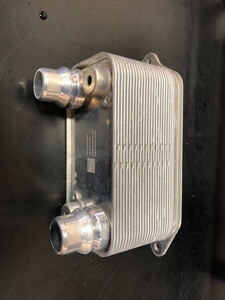

  8. 从前驱动单元总成上拆下热交换器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿用工具撬前驱动单元或热交换器。轻轻地摆动热交换器,使其脱离前驱动单元。

安装

  1. 在热交换器上安装新的 O 型环。
  2. 在 O 型环上薄薄涂抹一层 KAF 1 变速箱油。
  3. 将热交换器安装到前驱动单元上,然后将其压紧入位。
  4. 安装将热交换器固定到逆变器的螺栓。
    5 Nm (3.7 lbs-ft) + 30 degrees
    提示: 推荐使用以下工具:
    • EP10 套筒
    • 回旋头棘轮/扭矩扳手
    • 4 英寸加长件
  5. 将热交换器至前驱动单元变流器冷却液软管连接到热交换器,然后紧固卡子。
  6. 连接前驱动单元机油冷却器至冷却液罐的冷却液软管。
  7. 使用车间毛巾擦净所有迸溅出来的冷却液或变速箱油。
  8. 取走车辆下方的冷却液排放容器。
  9. 断开前驱动单元油泵电气连接器,然后连接 12V 电源。
    提示: 推荐使用以下工具:
    • 油泵开关盒
    • XP-10 跨接部件

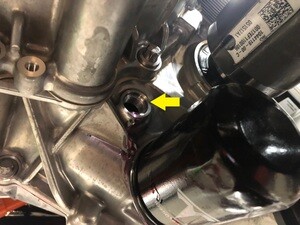

  10. 从前驱动单元上拆下注油塞。
    提示: 推荐使用以下工具:
    • 8 毫米六角套筒
    • 3 英寸加长件

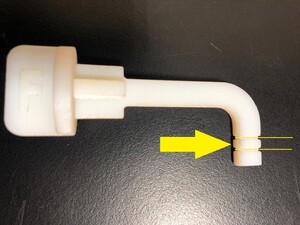

  11. 向加注口安装油尺,然后使机油泵通电运行 1 分钟。
  12. 等待 1 分钟,使液位趋于稳定。
  13. 取出前驱动单元上的量油尺,确认液位处于量油尺的标记之间,并根据需要进行液位调整。
  14. 将加注塞安装到前驱动单元上。
    15 Nm (11.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米六角套筒
    • 3 英寸加长件
  15. 从油泵上断开 12V 电源工具,然后连接电气连接器。
  16. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  17. 拆卸冷却液罐罐盖,然后加注冷却液至 “Max” 线处。
  18. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  19. 将装有 Toolbox 的笔记本电脑与车辆相连。
  20. 点击 Actions/Autodiag 选项卡,然后在搜索字段中输入“purge”。
  21. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start,再点击Run,然后等待例行程序完成。
  22. 将笔记本电脑与车辆断开。
  23. 检查冷却液液位,必要时加满。
  24. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
