通风总成 - 高压电池 - LH（拆卸和更换）

校正代码 16102102 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 将装有 Toolbox 的笔记本电脑与车辆相连。
  3. 在 Toolbox 中，点击 Actions/Autodiag 选项卡，然后在搜索字段中输入“Plus”。
  4. 选择PROC_ICE_X_ENTER-SERVICE-MODESearch for routine in ToolboxEnter Service Mode，然后点击Run。
  5. 完成例行程序后，点击窗口右上角的 “X”。
  6. 检查“Notifications”是否存在 BMS_a123 或 BMS_W123 警报。
  7. 如果：
    • 存在任意警报 - 请联系服务工程部。切勿执行本程序。
    • 如果不存在上述警报 - 请继续下一步。
  8. 使用触摸屏退出维护模式。
  9. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  10. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序。
  11. 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  12. 松开将冷却液软管固定到左侧剪力板的树形头卡子。
  13. 佩戴个人防护装备。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    处理高压电池内部时，必须佩戴高压绝缘手套和皮质手套保护装备。

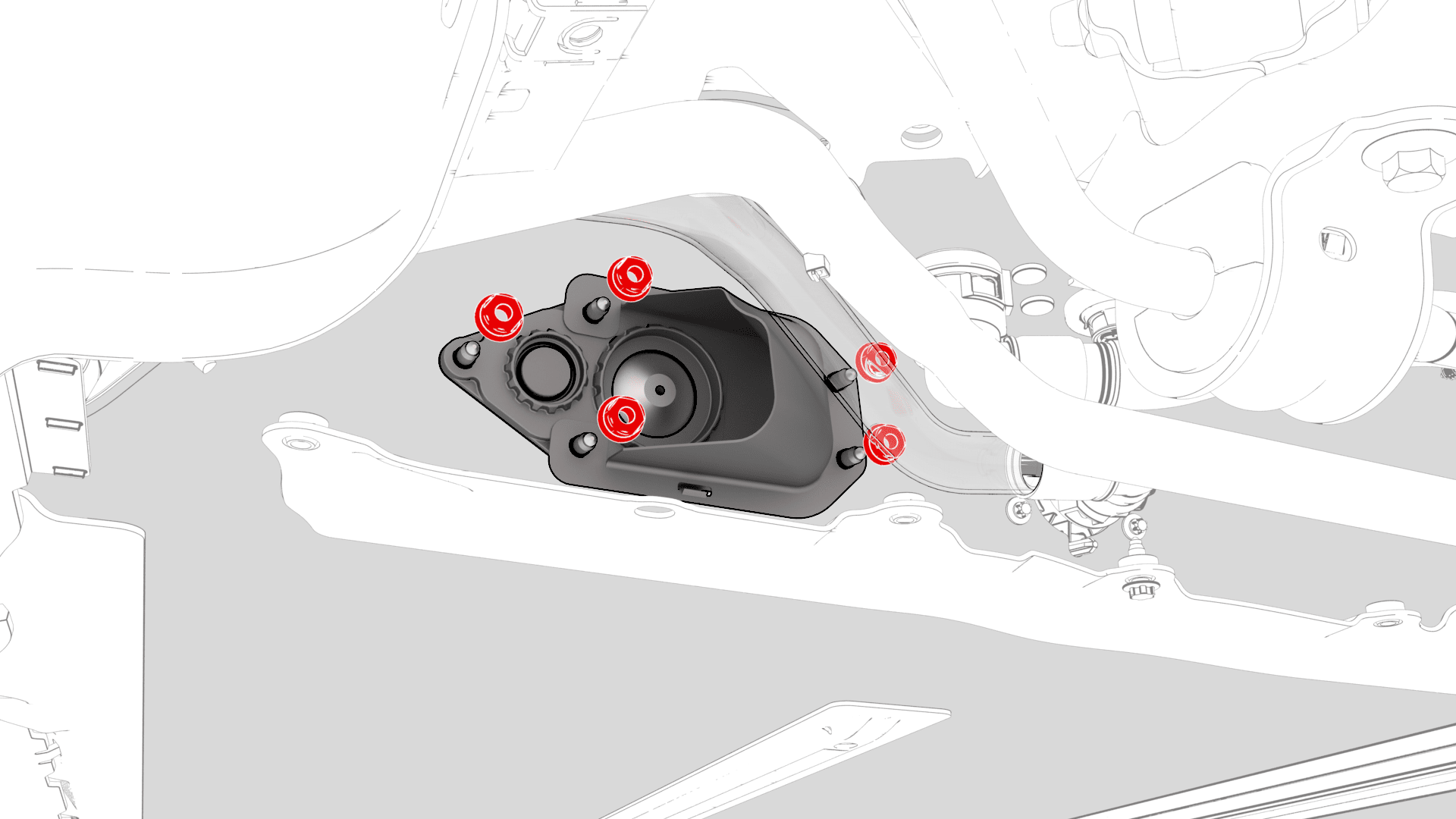

  14. 拆下将 LH 通风口总成固定到高压电池的螺母 (x5)，然后从电池上拆下通风口总成。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件

安装

  1. 佩戴个人防护装备。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    处理高压电池内部时，必须佩戴高压绝缘手套和皮质手套保护装备。
  2. 将 LH 通风口总成安装到高压电池，然后安装将通风口总成连接到电池的螺母 (x5)。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
  3. 执行高压电池漏气测试。请参阅高压电池漏气测试。
  4. 如果更换的通风口总成没有通气阀，请此时安装。请参阅GUID-C087CCA2-DE10-4646-B12A-61CF1D0E234E.html#GUID-C087CCA2-DE10-4646-B12A-61CF1D0E234E。
  5. 紧固将冷却液软管固定到左侧剪力板的树形头卡子。
  6. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  7. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
