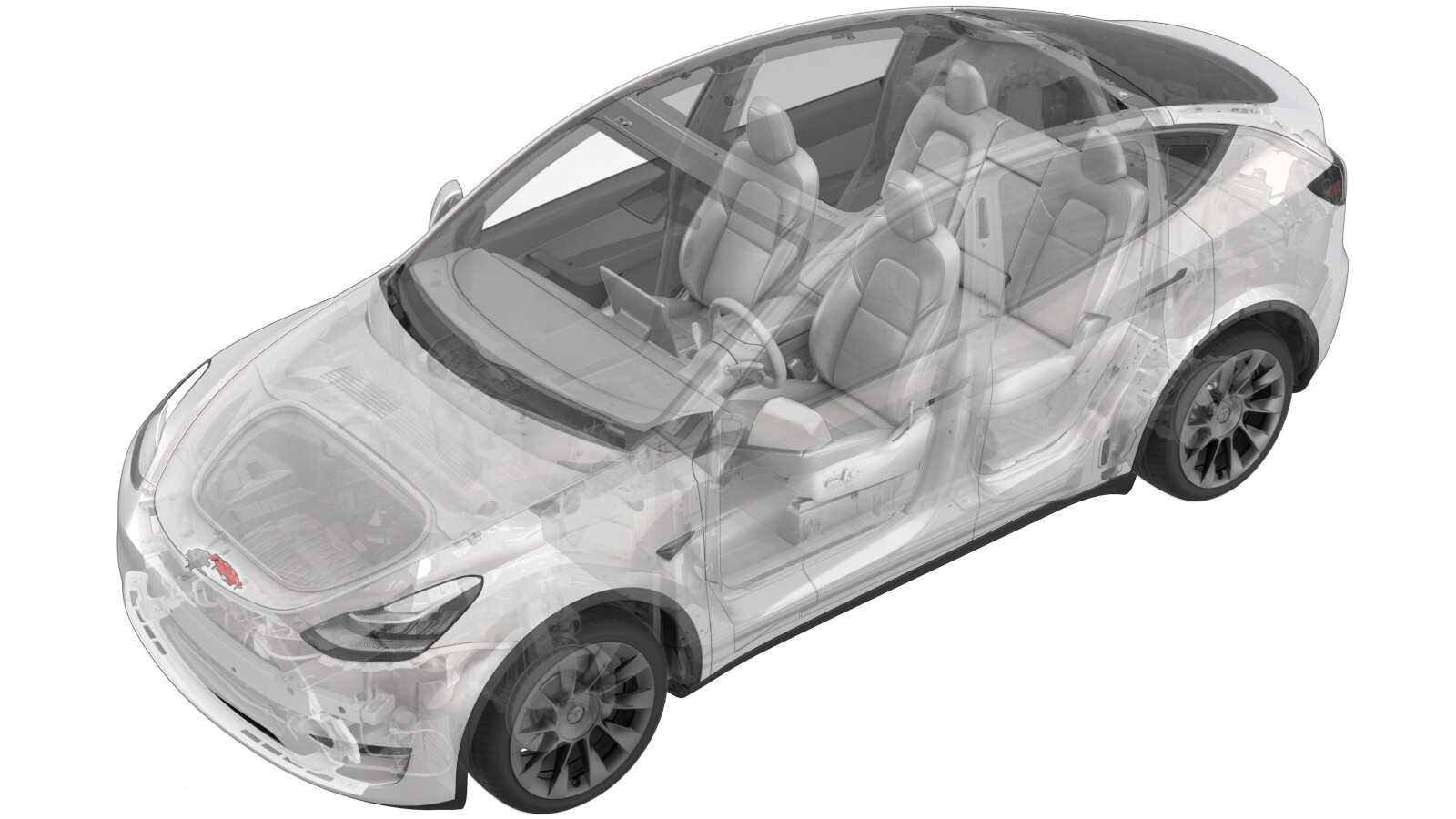

闩锁 - 前备箱盖(拆卸和更换)

校正代码 11350302 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格闩锁 - 前备箱盖(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱盖闩锁固定到前端支架的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

Informational PurposesAn informational icon, calling your attention
如果未能电动开启前备箱盖锁,请使用前备箱手动工具打开前备箱盖。
  • 1130534-00-ATOOL, FRUNK RELEASE, MANUAL, MODEL 3
  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 松开连接器锁,然后断开前备箱盖锁电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按红色锁片。拉动红色锁片以松开连接器锁,然后再次拉动以便松开连接器。
  3. 使用遮蔽胶带标记前备箱盖锁的位置。
  4. 拆下将前备箱盖锁固定到前端支架的螺栓。
    8 Nm (5.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手

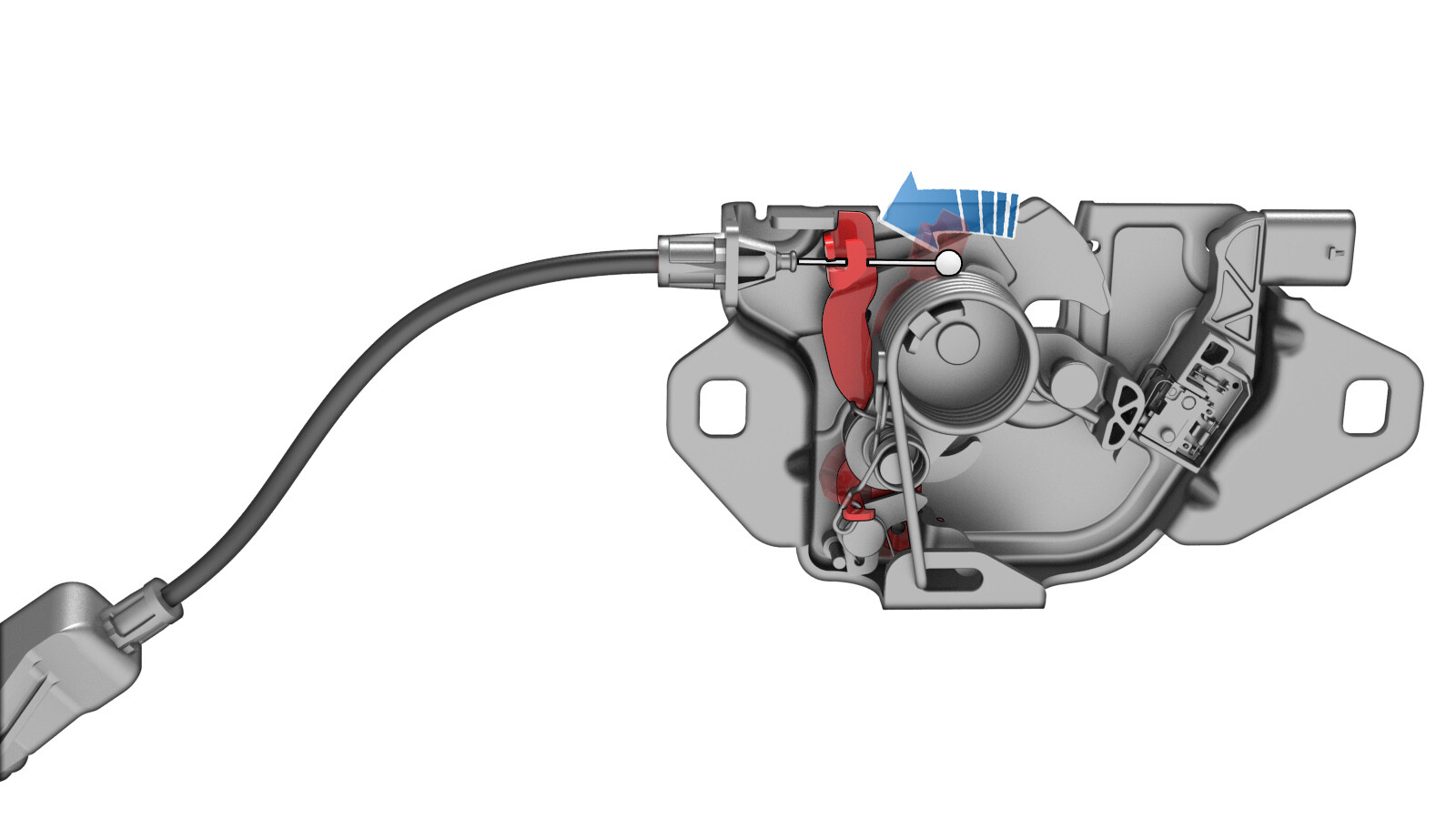

  5. 从前备箱盖锁上松开前备箱盖锁执行机构缆索。
    Informational PurposesAn informational icon, calling your attention
    手动打开闩锁,让缆索松弛以便拆下。

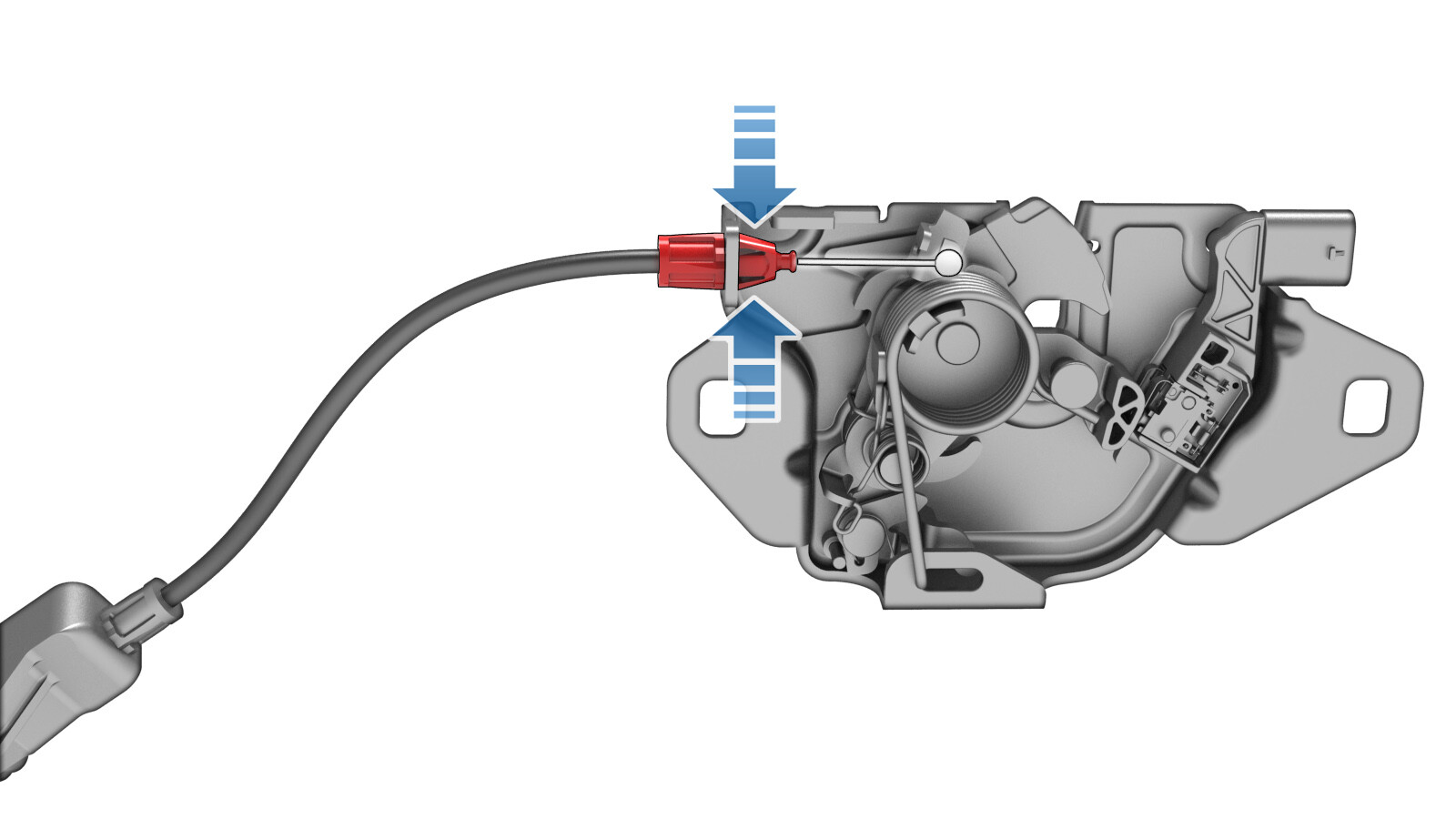

  6. 从前备箱盖锁上松开前备箱盖锁执行机构缆索夹。

安装

安装程序与拆卸程序相反。
