线束 - 车身 - RH（拆卸和更换）

校正代码 17100902 3.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

2023 年 4 月 13 日：修订了程序。
2023 年 5 月 22 日：添加了正确连接正极直流电缆的注意事项。

警告

本程序为“草案”。虽已通过验证，但可能仍有“警告”和“小心”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

打开所有车门
降下全部四个车窗
打开掀背车门
松开第二排座垫

注
将座垫的前边缘向上提起，以便从骨架上松开泡沫，将车辆前部向前拉，然后将长条座椅倾靠在 40/60 靠背上
拆下后部负重底板
拆下前部负重底板
拆下行李箱门槛饰板

注
4 个夹子
拆下负重底板 LH 支架

注
3 个锁片，2 个夹子
拆下行李箱 LH 挂袋支架

注
1 个推拉式夹，5 个对齐锁片
放倒 60 座椅

注
按需保护座椅靠背内饰；切勿向无座垫的折叠后座椅上放置重物，否则有可能弯折框架上的定位锁片
松开 LH 行李箱侧饰板的顶部边缘，然后断开 12V 电源插座和行李箱开关连接器

注
6 个夹子，2 个连接器；根据车辆生产地点，饰板部件可能略有不同
松开剩余夹子，然后拆下 LH 行李箱侧饰板

注
1 个推拉式夹，5 个夹子；将前夹子支柱引导至 LH C 柱周围
拆下 C 柱 LH 上部饰板

注
6 个夹子；将前上方角槽从顶蓬导出并将饰板放在一边
拆下负重底板 RH 支架

注
3 个锁片，2 个夹子
拆下行李箱 RH 挂袋支架

注
1 个推拉式夹，5 个对齐锁片
放倒 40 座椅

注
保护座垫；切勿向无座垫的折叠后座椅上放置重物，否则有可能弯折框架上的定位锁片
松开夹子，然后拆下 RH 行李箱侧饰板

注
1 个推拉式夹，11 个夹子；将前夹子支柱引导至 RH C 柱周围
拆下 C 柱 RH 上部饰板

注
6 个夹子；将前上方角槽从顶蓬导出并将饰板放在一边
拆下 A 柱 LH 中部总成

注
1 个夹子，1 个锁片；松开顶部夹子，然后向上拉动 A 柱中部以便将其拆下
拆下用于固定 A 柱 LH 下部饰板的夹子

注
1 个推拉式夹
拆下 A 柱 LH 下部饰板

注
6 个夹子，2 个导片；向上拉动 A 柱后下部，松开夹子，然后向后拉动，松开饰板
从车身上松开 LH 前车门密封条
拆下将座舱 LH 前毡毯固定到车身的夹子

注
1 个夹子
将驾驶室 LH 前毡毯拉离 A 柱，以露出 LH 前座椅连接器
前移左侧前座椅
拆下 A 柱 RH 中部总成

注
1 个夹子，1 个锁片；松开顶部夹子，然后向上拉动 A 柱中部以便将其拆下
拆下用于固定 A 柱 RH 下部饰板的夹子

注
1 个推拉式夹
拆下 A 柱 RH 下部饰板

注
6 个夹子，2 个导片；向上拉动 A 柱后下部，松开夹子，然后向后拉动，松开饰板
从车身上松开 RH 前车门密封条
拆下将座舱 RH 前毡毯固定到车身的夹子

注
1 个夹子
将驾驶室 RH 前毡毯拉离 A 柱，以露出 RH 前座椅连接器
前移右侧前座椅
从 RH 前座椅上松开座椅安全带卷收器

注
将专用拆卸工具插入卷收器底部将其松开
从 LH 前座椅上松开座椅安全带卷收器

注
将专用拆卸工具插入卷收器底部将其松开
拆下 LH 前座椅后部紧固件

注
2 个耐落螺栓，T45P，33.5 Nm；拆下后弃用
后移左侧前座椅
拆下 LH 前座椅前部紧固件

注
2 个耐落螺栓，T45P，33.5 Nm；拆下后弃用
调整左侧前排座椅的位置，以便于拆卸

注
将座椅移至滑轨中间，处于最垂直的位置
拆下 RH 前座椅后部紧固件

注
2 个耐落螺栓，T45P，33.5 Nm；拆下后弃用
后移右侧前座椅
拆下 RH 前座椅前部紧固件

注
2 个耐落螺栓，T45P，33.5 Nm；拆下后弃用
调节右侧前座椅的位置以便于拆卸

注
将座椅移至滑轨中间，处于最垂直的位置
打开前备箱盖
拆下后挡板

注
14 个夹子

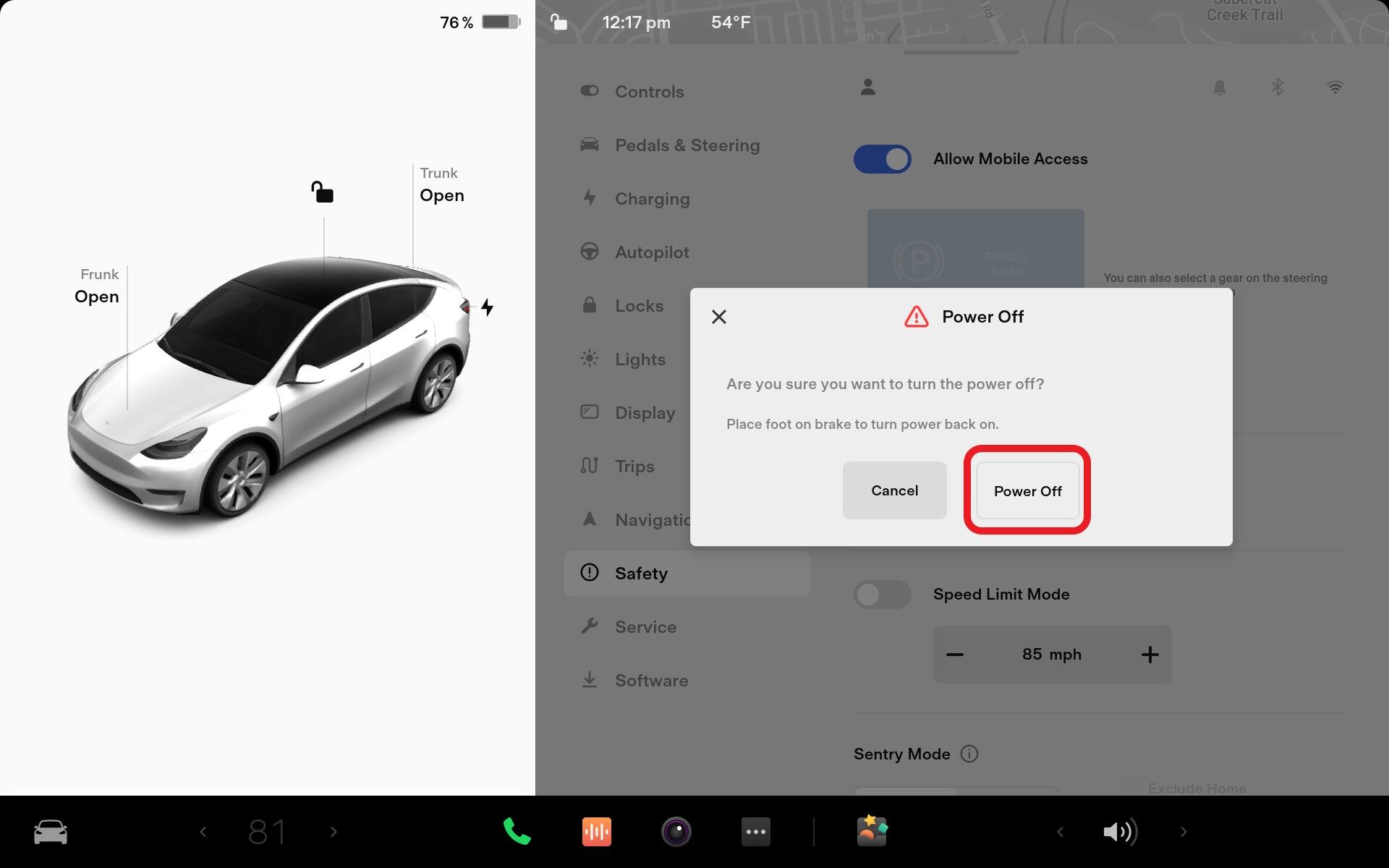

从中央显示器关闭车辆电源

注
通过“控制 > 安全 > 关闭电源”，在警告对话框中选择“关闭电源”按钮
断开 12V 负极端子和紧急响应回路

注
1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，使所有电路完全放电
断开 LH 前座椅线束与左侧车辆控制器的连接

注
1 个电气连接器；通过挤压释放锁片松开锁；然后将锁从左侧车辆控制器上移开以将其完全分离；操作连接器时不要用力过大；如果无法轻松地将连接器从车辆控制器上松开，则表示锁可能仍处于接合状态
从 LH 脚部空间支架上拆下 LH 前座椅线束

注
2 个固定夹
从 LH 前门槛面板线束支架上松开 LH 前座椅线束

注
5 个卡子
从驾驶室 LH 前毡毯下方拉出 LH 前座椅线束
从车辆上拆下左侧前排座椅

注
建议请助手帮忙；助手应做好支撑座椅靠背的准备；注意不要损坏任何饰板
断开 RH 前座椅线束与右侧车辆控制器的连接

注
1 个电气连接器；通过挤压释放锁片松开锁；然后将锁从右侧车辆控制器上移开以将其完全分离；操作连接器时不要用力过大；如果无法轻松地将连接器从车辆控制器上松开，则表示锁可能仍处于接合状态
从 RH 脚部空间支架上拆下 RH 前座椅线束

注
2 个固定夹
从下部 A 12V 支架上松开 RH 前座椅线束

注
5 个卡子
从驾驶室 RH 前毡毯下方拉出 RH 前座椅线束
从车上拆下右侧前座椅

注
建议请助手帮忙；助手应做好支撑座椅靠背的准备；注意不要损坏任何饰板
拆下 LH 控制台侧面板毡毯

注
11 个夹子，2 个导销；使用饰板工具从顶部边缘开始松开上部夹子，然后拉动底部以便松开其余夹子；小心将面板径直拉出控制台，如若面板脱落，可能会损坏

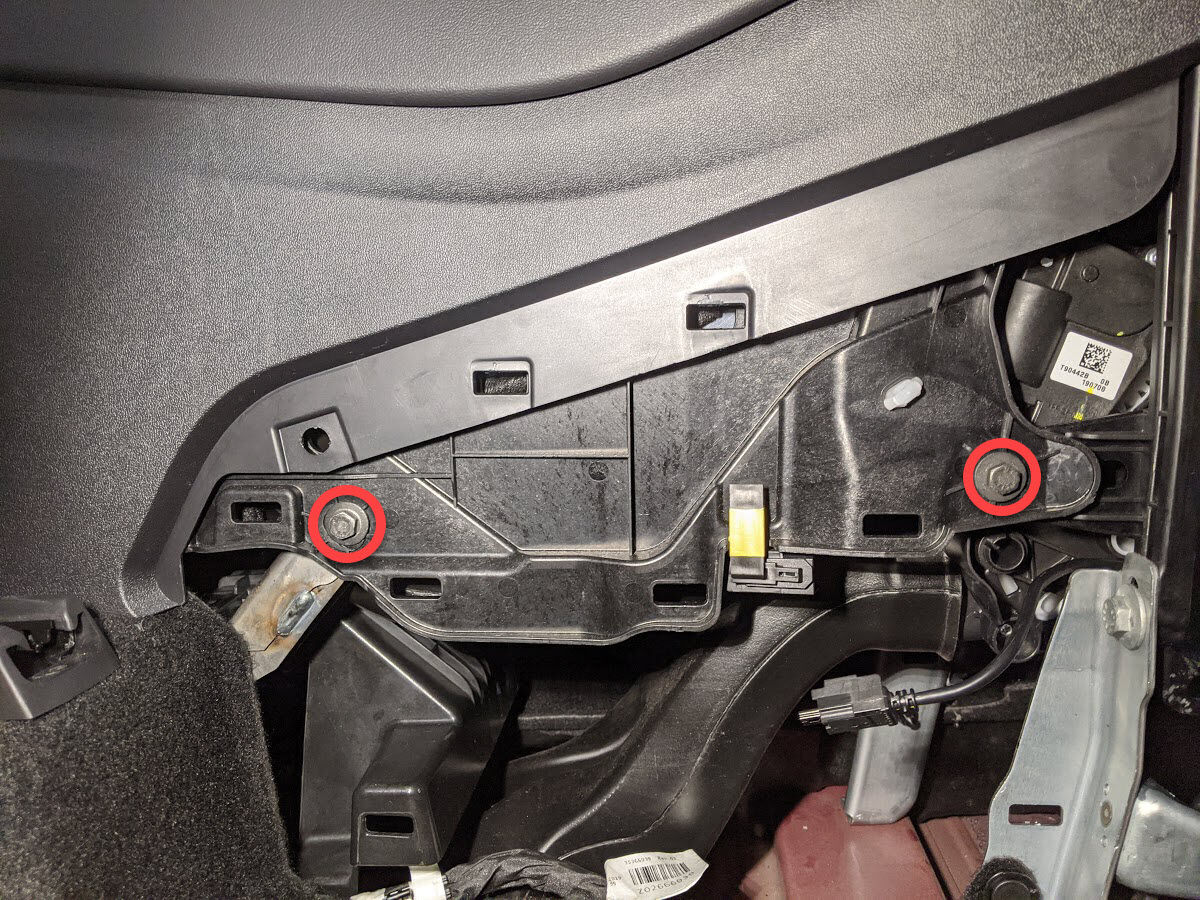

拆下中控台上 LH 前外部硬件

注
2 个螺栓，10 毫米，7 Nm
拆下控制台下部后饰板

注
5 个夹子
拆下中控台上的 LH 后外部硬件

注
1 个螺栓，10 毫米，7 Nm
拆下中控台上的 RH 后外部硬件

注
1 个螺栓，10 毫米，7 Nm
拆下 RH 控制台侧面板毡毯

注
12 个夹子，2 个定位销；使用饰板工具从顶部边缘开始松开上部夹子；拉动底部以便松开其余夹子；小心将面板径直拉出控制台，如若面板脱落，可能会损坏
拆下中控台上 RH 前外部硬件

注
2 个螺栓，10 毫米，7 Nm
断开中控台后部线束

注
1 个连接器
在中控台右前侧断开 USB 线束

注
1 个 USB 连接器
从车上拆下中控台

注
验证旋转盖处于关闭位置；建议请助手帮忙；向上倾斜中控台后部；向车辆后部拉动总成
松开 B 柱 LH 上部总成，移至一旁

注
4 个夹子；将 B 柱上部的底端朝车内拉，然后再拉顶端以松开剩余的夹子
部分拆下 LH 后车门密封条
拆下 LH 后门槛饰板

注
5 个夹子；后边缘卡在行李箱侧饰板上的凹槽中；松开从 LH 后门槛饰板前部一直到门槛饰板后部的夹子；根据车辆生产地点，饰板部件可能略有不同
拆下将 LH B 柱下部固定到车身的夹子

注
1 个推拉式夹；夹子用于将 B 柱下部和驾驶室后毡毯固定到车身
拆下 LH B 柱下部总成

注
6 个夹子；拉 B 柱的顶部以松开顶部夹子，然后继续此操作，直至松开底部夹子
松开固定 B 柱 RH 上部总成的夹子，然后将其移到一旁

注
4 个夹子；将 B 柱上部的底端朝车内拉，然后再拉顶端以松开剩余的夹子
部分拆下 RH 后车门密封条

注
门柱和门槛饰板的锁片位于密封条下方
拆下 RH 后门槛饰板

注
5 个夹子；后边缘卡在行李箱侧饰板上的凹槽中；松开从 RH 后门槛饰板前部一直到门槛饰板后部的夹子
拆下将 RH B 柱下部固定到车身的夹子

注
1 个推拉式夹；夹子用于将 B 柱下部和驾驶室后毡毯固定到车身
拆下 RH B 柱下部总成

注
6 个夹子；拉 B 柱的顶部以松开顶部夹子，然后继续此操作，直至松开底部夹子
拆下后部脚垫
朝向将后主座舱毡毯固定到车辆的夹子

注
3 个推拉式夹
从车上拆下驾驶室后部主毡毯

注
向上拉后部主毡毯的后端并向后滑动，将其从 LH 后车门上拆下
拆下固定 RH 脚部空间总成的夹子

注
4 个推拉式夹；夹子数量可能因地区而异
断开 RH 脚部空间总成连接器，将其从车上拆下

注
2 个连接器
拆下将驾驶室 RH 前毡毯固定到车辆的夹子

注
2 个卡子
从车上拆下驾驶室 RH 前毡毯

注
提起毡毯的后边缘，然后朝车辆后部滑出，要小心，避免下面的泡沫卡在座椅立板上
拆下 A 柱 LH 上部饰板

注
3 个夹子；拉动 A 柱上部内侧；按下 2 个锁片以便将系带从车身侧拆下；然后向上拉动 A 柱上部，以便将其拆下
拆下左侧遮阳板支架盖板

注
4 个卡子；打开遮阳板可能会腾出更大的作业空间
拆下左侧遮阳板紧固件

注
1 个螺钉，T25，3.5 Nm；打开遮阳板可腾出更大的作业空间
从顶篷区域拆下左侧遮阳板

注
折叠遮阳板到合上和打开位置，但不要锁定到位
断开左侧遮阳板连接器

注
1 个连接器
拆下 A 柱 RH 上部饰板

注
3 个夹子；拉动 A 柱上部内侧；扭动 3 个系带勾并拉出外壳，以便将其拆下；然后向上拉动 A 柱上部，以便将其拆下
拆下右侧遮阳板支架盖板

注
4 个卡子；打开遮阳板可能会腾出更大的作业空间
拆下右侧遮阳板紧固件

注
1 个螺钉，T25，3.5 Nm；打开遮阳板可能会增加作业空间
从顶蓬区域拆下 RH 遮阳板

注
折叠遮阳板到合上和打开位置，但不要锁定到位
断开右侧遮阳板连接器

注
1 个连接器
拆下摄像头下盖

注
4 个锁片；使用饰板工具按压盖子的侧面，以便让部分锁片松开
从摄像头下盖拆下系环

注
1 个挂钩；让挂钩穿过摄像头盖上的锚栓
断开后视镜连接器

注
1 个连接器
拆下后视镜

注
1 个螺栓，T20，2.5 Nm
推动以打开左侧衣帽钩
打开 LH 衣帽钩螺钉盖板

注
1 个锁片
拆下 LH 衣帽钩螺钉

注
1 个螺钉，T20，1.0 Nm
推动以打开右侧衣帽钩
打开 RH 衣帽钩螺钉盖板

注
1 个锁片
拆下 RH 衣帽钩螺钉

注
1 个螺钉，T20，1.0 Nm
从车身松开顶蓬

注
11 个夹子；建议请助手帮忙；顶蓬将由 B 柱处的安全系环以及后角处的 2 个系环夹提供部分支撑
断开左侧 MIMO 天线

注
2 个连接器；松开红色锁片
松开固定 MIMO 线束的夹子

注
3 个卡子
断开右侧 MIMO 天线

注
2 个连接器；松开红色锁片
松开固定 MIMO 线束的夹子

注
3 个卡子
断开同轴连接器

注
1 个连接器
断开连接器与 RH A 柱下部区域线束导件的连接

注
1 个连接器
从车身右侧控制器区域拆下 RH 车身线束夹

注
2 个卡子
从仪表板上松开线束

注
2 个卡子
断开 J2 车身连接器

注
1 个连接器；松开锁并拆下
断开 J6 前备箱连接器

注
1 个连接器
断开 J12 车身连接器

注
1 个连接器
断开 J5 车身连接器

注
1 个连接器
断开 J4 车身连接器

注
1 个连接器；松开锁并拆下
断开 J1 电源连接器

注
1 个连接器；松开锁并拆下
从 RH 控制器上拆下连接器

注
1 个卡子
断开 J7 车门连接器

注
1 个连接器；松开锁并拆下
断开 J9 RH 前座椅连接器

注
1 个连接器；松开锁并拆下
断开 J10 前围板连接器

注
1 个连接器
断开 J11 暖通空调连接器

注
1 个连接器
从 RH 控制器上松开直流-直流电缆

注
1 个卡子
拆下将 RH 车身控制器固定到车身的螺栓

注
1 个螺栓，10 毫米，6 牛米
从车辆上拆下右侧控制器

注
1 个夹子，1 个锁片；松开控制器模塑夹，向下滑动 RH 车身控制器以松开锁片；然后从线束导件与车身之间的仪表板下方拉出 RH 控制器
松开车载电脑 LH 侧的线束连接器

注
10 个连接器；松开锁片（如果配备），然后拆下连接器主体
松开线束导向夹

注
1 个夹子；用尖嘴钳捏住释放锁片
从驾驶室 RH 前部松开车载电脑线束导向夹

注
2 个卡子
松开车载电脑 RH 侧的连接器

注
1 个连接器
从 RH A 柱区域拆下线束夹

注
3 个卡子
断开 LH 线束与 RH 车身线束的连接

注
2 个连接器，1 个夹子；松开红色锁片
从 RH 前座椅下部松开固定 RH 车身线束的夹子

注
3 个卡子
断开 B 柱下部区域周围的 RH 车身线束连接器

注
4 个连接器；RH 后车门线束、加速传感器和 RH 座椅安全带
从 B 柱区域拆下 RH 车身线束夹

注
6 个卡子
从车身上松开 LH B 柱饰板，以断开摄像头连接器，然后将其从车上拆下

注
1 个枞树夹，2 个夹子，2 个连接器；径直向外拉以从 B 柱上松开，请小心操作，切勿损坏连接器
拆下 B 柱下部周围的 RH 车身线束接地带

注
1 个螺栓，10 mm，10 Nm
断开高压控制器逻辑连接器，然后安装逻辑盖

注
1 个连接器，1 个盖；松开锁片，然后向下推把手以松开连接器
从功率转换系统电缆上松开 12V 正极输出盖板

注
1 个盖
从功率转换系统电缆上拆下固定 12V 正极输出的螺母并将电缆移至一旁

注
1 个螺母，13 毫米，15 Nm；拆下后弃用
打开 40 框架连接器

注
1 个连接器
拆下 C 柱上部区域周围的 RH 车身线束夹

注
5 个卡子
断开第二排 RH 卷收器连接器

注
1 个连接器，2 级锁定连接器；提起红色锁片以松开连接器
断开 C 柱上部区域周围的 RH 车身线束连接器

注
4 个连接器，4 个夹子
断开音频放大器

注
3 个连接器，1 个卡子
拆下将放大器固定到车身的螺栓，然后拆下放大器

注
2 个螺母，10 毫米，1 个螺栓，10 毫米；将放大器置于一旁，请小心操作，切勿过度张紧线束
断开重低音喇叭总成

注
1 个连接器
拆下重低音喇叭总成

注
1 个螺母，10 毫米，5.4 Nm；2 个螺栓，10 毫米，5.4 Nm
从 RH 侧行李箱隔板上松开固定 RH 车身线束的夹子

注
2 个卡子
拆下 RH 车身线束接地带

注
1 个螺栓，10 mm，10 Nm
拆下掀背车门 LH 止动块

注
1 个掀背车门止动块；向上拉以拆下
断开 LH 后车身侧尾灯总成连接器

注
1 个连接器。切勿向下按压红色锁片。拉动红色锁片即可靠断开连接器锁，再次拉动红色锁片即可松开连接器
拆下将 LH 后车身侧尾灯总成固定到车辆的螺母

注
2 个螺母，8 毫米，3.2 Nm
从车上拆下 LH 后车身侧尾灯总成

注
2 个螺柱；为了便于拆卸，请使用饰板工具将该灯从车身的每个螺柱附近松开。松开螺柱的同时，从灯的另一端拉动。
拆下将后饰板 LH 角固定到车身的螺栓

注
1 个螺栓，10 mm，4 Nm
拆下掀背车门 RH 止动块

注
1 个掀背车门止动块；向上拉以拆下
断开 RH 后车身侧尾灯总成连接器

注
1 个连接器。切勿向下按压红色锁片。拉动红色锁片即可靠断开连接器锁，再次拉动红色锁片即可松开连接器
拆下将 RH 后车身侧尾灯总成固定到车辆的螺母

注
2 个螺母，8 毫米，3.2 Nm
从车上拆下 RH 后车身侧尾灯总成

注
2 个螺柱
拆下将后饰板 RH 角固定到车身的螺栓

注
1 个螺栓，10 mm，4 Nm

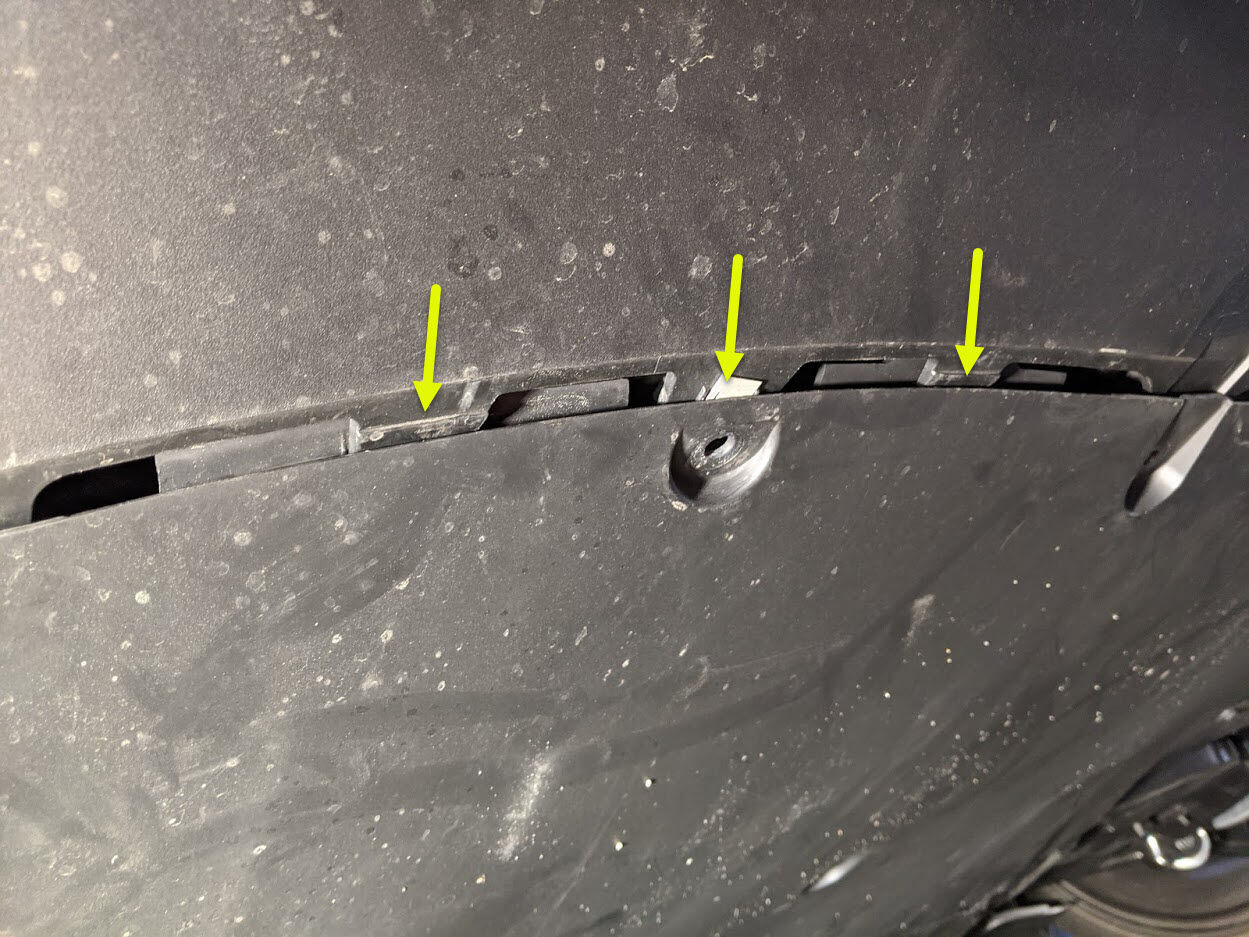

从后扩散器上松开后饰板

注
6 个夹子，7 个螺栓，10 毫米，4 Nm
从车上拆下 LH 后翼子板饰板

注
14 个夹子；从饰板中心开始，向外朝向两端松开；使用夹子撬具松开饰板后部的黄色夹子，以避免饰板损坏
拆下将 LH 后饰板固定到车身的螺栓

注
1 个螺栓，8 毫米，4 Nm
从车上拆下 RH 后翼子板饰板

注
14 个夹子；从饰板中心开始，向外朝向两端松开；使用夹子撬具松开饰板后部的黄色夹子，以避免饰板损坏
拆下将 RH 后饰板固定到车身的螺栓

注
1 个螺栓，8 毫米，4 Nm
从车身上松开后饰板，断开后饰板线束，然后从车上拆下总成

注
1 个连接器；将红色锁片滑离连接器，然后按下黑色锁片以松开连接器。建议请助手帮忙；将后饰板放在有垫板的台面上以避免损坏
从后副框架和 RH 后 EPB 连接器上断开 RH 车身线束

注
2 个连接器
将索环穿过 RH 侧行李箱隔板，然后送入线束

注
1 个索环
从车上拆下 RH 车身线束

安装

将 RH 车身线束放置到车辆上以供安装
将索环安装到 RH 侧行李箱隔板上

注
1 个索环
将 RH 车身线束连接到后副框架和 RH 后 EPB 连接器

注
2 个连接器
将后饰板连接并安装到车辆上

注
1 个连接器；接合红色锁片；建议请助手帮忙；确认下部与后扩散器对齐
向后扩散器螺栓上涂抹 Loctite 222，然后将后饰板固定到后扩散器上

注
6 个夹子，7 个螺栓，10 毫米，4 Nm
安装将 RH 后饰板固定到车身的螺栓

注
1 个螺栓，8 毫米，4 Nm
安装 RH 后翼子板饰板

注
14 个夹子；将饰板的端部安装到车门槛板和后扩散器上，然后从饰板的后部向前部进行操作
安装将 LH 后饰板固定到车身的螺栓

注
1 个螺栓，8 毫米，4 Nm
安装 LH 后翼子板饰板

注
14 个夹子；将饰板的端部安装到车门槛板和后扩散器上，然后从饰板的后部向前部进行操作
安装固定后饰板 RH 角的螺栓

注
1 个螺栓，10 mm，4 Nm
拆下 RH 车身侧灯连接器垫片

注
1 个垫片
安装 RH 车身侧灯连接器垫片

注
1 个垫片
从 RH 车身侧灯上拆下上部 T 型螺柱垫片

注
1 个垫片
将上部 T 型螺柱垫片安装到 RH 车身侧灯上

注
1 个垫片
从 RH 车身侧灯上拆下下部 T 型螺柱垫片

注
1 个垫片
将下部 T 型螺柱垫片安装到 RH 车身侧灯上

注
1 个垫片
将 RH 后车身侧尾灯总成安装到车内

注
2 个螺柱
安装将 RH 后车身侧尾灯总成固定到车辆的螺母

注
2 个螺母，8 毫米，3.2 Nm
连接 RH 后车身侧尾灯总成

注
1 个连接器；卡入锁片
安装掀背车门 RH 止动块

注
1 个掀背车门止动块；对准锁片并下压以固定
安装固定后饰板 LH 角的螺栓

注
1 个螺栓，10 mm，4 Nm
拆下 LH 车身侧灯连接器垫片

注
1 个垫片
安装 LH 车身侧灯连接器垫片

注
1 个垫片
从 LH 车身侧灯上拆下上部 T 型螺柱垫片

注
1 个垫片
将上部 T 型螺柱垫片安装到 LH 车身侧灯上

注
1 个垫片
从 LH 车身侧灯上拆下下部 T 型螺柱垫片

注
1 个垫片
将下部 T 型螺柱垫片安装到 LH 车身侧灯上

注
1 个垫片
将 LH 后车身侧尾灯总成安装到车内

注
2 个螺柱
安装将 LH 后车身侧尾灯总成固定到车辆的螺母

注
2 个螺母，8 毫米，3.2 Nm
连接 LH 后车身侧尾灯总成

注
1 个连接器；卡入锁片
安装掀背车门 LH 止动块

注
1 个掀背车门止动块；对准锁片并下压以固定
安装重低音喇叭总成

注
1 个螺母，10 毫米，5.4 Nm；2 个螺栓，10 毫米，5.4 Nm
连接重低音喇叭总成
将放大器安装到车身上

注
2 个螺母，10 毫米，1 个螺栓，10 毫米
连接音频放大器

注
3 个连接器，1 个卡子
安装 RH 车身线束接地带

注
1 个螺栓，10 mm，10 Nm
将固定 RH 车身线束的夹子安装到 RH 侧行李箱隔板上

注
2 个卡子
安装 C 柱上部区域周围的 RH 车身线束连接器

注
4 个连接器，4 个夹子
安装第二排 RH 卷收器连接器

注
1 个连接器，2 级锁定连接器；连接器完全就位后接合红色锁片
安装 C 柱上部区域周围的 RH 车身线束夹

注
5 个卡子
将 40 座椅框架连接器连接到车身线束

注
1 个连接器
在功率转换系统电缆上安装 12V 正极输出，然后拧紧其固定螺母

警告
确保正极输出电缆的位置正确，并且沿正确方向紧贴直流-直流直通件的塑料防旋转边缘。

注
1 个螺母，13 毫米，9 Nm；安装新螺母；拧紧后标记螺母；确保橡胶套未被压在电缆末端与直通件之间
将 12V 正极输出盖板安装到功率转换系统电缆上

注
1 个盖
拆下逻辑盖，然后连接高压控制器逻辑连接器

注
1 个连接器，1 个盖；对齐连接器，然后将把手拉至锁定位置以使连接器完全就位
安装 B 柱下部周围的 RH 车身线束接地带

注
1 个螺栓，10 mm，10 Nm
连接摄像头连接器，然后将 RH B 柱饰板安装到车辆上

注
2 个连接器，1 个枞树夹，2 个夹子；将 B 柱饰板对准到位并将夹子固定到车身；请小心操作，切勿损坏连接器
安装 B 柱区域的 RH 车身线束夹

注
6 个卡子
连接 B 柱下部区域周围的 RH 车身线束连接器

注
4 个连接器
在 RH 前座椅下部安装固定 RH 车身线束的夹子

注
3 个卡子
将 LH 线束连接到 RH 车身线束

注
2 个连接器，1 个夹子；接合锁片
安装车载电脑 RH 侧的连接器

注
1 个连接器
在驾驶室 RH 前部安装车载电脑线束导向夹

注
2 个卡子
固定线束导向夹

注
1 个线束卡子
安装车载电脑 LH 侧的线束连接器

注
10 个连接器；接合锁片
安装固定 MIMO 线束的夹子

注
3 个卡子
将 RH 车身控制器安装到车辆上

注
1 个夹子，1 个锁片；将线束导件与车身之间的控制器上拉到仪表板中；将锁片放入 BIW 开口中，将控制器卡入车身
安装将 RH 控制器固定到车身的螺栓

注
1 个螺栓，10 毫米，6 牛米
将直流-直流电缆固定到 RH 控制器

注
1 个卡子
连接 J11 暖通空调连接器

注
1 个连接器
连接 J10 前围板连接器

注
1 个连接器
连接 J9 RH 前座椅连接器

注
1 个连接器；将连接器放置到位，锁好锁闩
连接 J7 车门连接器

注
1 个连接器；将连接器放置到位，锁好锁闩
将连接器固定到 RH 控制器上

注
1 个卡子
连接 J1 电源连接器

注
1 个连接器；将连接器放置到位，锁好锁闩
连接 J5 车身连接器

注
1 个连接器；将连接器放置到位，锁好锁闩
连接 J12 车身连接器

注
1 个连接器
连接 J4 车身连接器

注
1 个连接器；将连接器放置到位，锁好锁闩
连接 J6 前备箱连接器

注
1 个连接器
连接 J2 车身连接器

注
1 个连接器；将连接器放置到位，锁好锁闩
将线束固定到仪表板上

注
1 个边缘夹，1 个夹子
将 RH 车身线束固定到 RH 控制器区域

注
2 个卡子
将蓝色同轴连接器连接到车身线束导件侧

注
1 个连接器
将紫色同轴连接器连接到车身线束导件侧
安装 RH A 柱区域的线束夹

注
3 个卡子
连接右侧 MIMO 天线

注
2 个连接器；卡入锁片
安装固定 MIMO 线束的夹子

注
3 个卡子
连接左侧 MIMO 天线

注
2 个连接器；卡入锁片
将顶蓬安装到车身

注
11 个夹子；建议请助手帮忙；更换顶蓬时在衣帽钩处放置 2 个夹子；将车门和掀背车门处的主密封条重新放置到顶蓬上
安装后视镜

注
1 个螺栓，T20，2.5 Nm
连接后视镜连接器

注
1 个连接器
将系环安装到摄像头下盖

注
1 个挂钩；让挂钩穿过摄像头盖上的锚栓
安装摄像头下盖

注
4 个锁片；安装最靠近后视镜总成的锁片，然后向上推镜盖使其固定
连接 RH 遮阳板连接器

注
1 个连接器
将 RH 遮阳板安装到顶蓬区域

注
折叠遮阳板到合上和打开位置，但不要锁定到位
安装右侧遮阳板紧固件

注
1 个螺钉，T25，3.5 Nm
安装右侧遮阳板支架盖板

注
4 个卡子
安装 A 柱 RH 上部饰板

注
3 个夹子，1 个系带；沿仪表板和扬声器格栅滑动饰板底部，将系带固定到车身侧；从底部开始向上放置夹子；将密封件拉过饰板
连接 LH 遮阳板连接器

注
1 个连接器
将 LH 遮阳板安装到顶蓬区域

注
折叠遮阳板到合上和打开位置，但不要锁定到位
安装左侧遮阳板紧固件

注
1 个螺钉，T25，3.5 Nm
安装左侧遮阳板支架盖板

注
4 个卡子
安装 A 柱 LH 上部饰板

注
3 个夹子，1 个系带；沿仪表板和扬声器格栅滑动饰板底部，将系带固定到车身侧；从底部开始向上放置夹子；将密封件拉过饰板
安装 LH 衣帽钩螺钉

注
1 个螺钉，T20，1.0 Nm
关闭 LH 衣帽钩螺钉盖板

注
1 个锁片
合上左侧衣帽钩
安装 RH 衣帽钩螺钉

注
1 个螺钉，T20，1.0 Nm
关闭 RH 衣帽钩螺钉盖板

注
1 个锁片
合上右侧衣帽钩
安装 C 柱 LH 上部饰板

注
6 个夹子；将前上方角槽引导至顶蓬下；将导锁片插入角窗玻璃后面的顶蓬；将行李箱密封条安装到饰板边缘
安装 LH 行李箱侧饰板并安装下部夹子

注
1 个推拉式夹，5 个夹子；将前夹子支柱引导至 LH C 柱周围
连接 12V 电源插座和行李箱开关连接器，然后放在 LH 行李箱侧饰板的顶部边沿上

注
6 个夹子，2 个连接器
安装行李箱 LH 挂袋支架

注
1 个推拉式夹，5 个对齐锁片
安装负重底板 LH 支架

注
3 个锁片，2 个夹子
安装右侧C 柱上部饰板

注
6 个夹子；将前上方角槽引导至顶蓬下；将导锁片插入角窗玻璃后面的顶蓬；将行李箱密封条安装到饰板边缘
安装 RH 行李箱侧饰板

注
1 个推拉式夹，11 个夹子；将前夹子支柱引导至 RH C 柱周围
安装行李箱 RH 挂袋支架

注
1 个推拉式夹，5 个对齐锁片
安装负重底板 RH 支架

注
3 个锁片，2 个夹子
安装前部负重底板
安装后部负重底板
安装行李箱门槛饰板

注
4 个夹子；将密封条安装到饰板边缘周围
将 60 座椅折叠至垂直位置

注
按需拆下座椅靠背保护件
将 40 座椅折回原位

注
拆下座垫保护装置
将驾驶室后部主毡毯安装到车辆上

注
将后部主毡毯放置到地板上并向前滑动，确保后部主毡毯塞在前部主毡毯和通风槽下方
安装将后主座舱地毯固定到车辆的夹子

注
3 个推拉式夹
安装后部脚垫
安装驾驶室 RH 前毡毯
安装将驾驶室 RH 前毡毯固定到车辆的夹子

注
2 个推拉式卡子
连接 RH 脚部空间总成连接器

注
2 个连接器
安装固定 RH 脚部空间总成的夹子

注
4 个推拉式夹
安装 RH B 柱下部总成

注
6 个夹子；将底部导片与其槽口对齐，从底部夹子开始按压，直至顶部夹子
安装将 RH B 柱下部固定到车身的夹子

注
1 个推拉式夹；夹子会经过 B 柱和驾驶室后毡毯
安装 RH 后门槛饰板

注
5 个夹子；后边缘卡在行李箱侧饰板上的凹槽中；将 RH 后门槛饰板的后边缘安装到行李箱侧饰板，并一直朝前固定夹子
安装 B 柱 RH 上部总成

注
4 个夹子；降下安全带滑块，使其与 B 柱面板对齐；将 B 柱上部的顶部插入顶蓬下方，以便与夹子对齐；按底部以便让 B 柱上部完全安装到 B 柱下部；确保密封条正确覆盖住饰板
安装 LH B 柱下部总成

注
6 个夹子；将底部导片与其槽口对齐，从底部夹子开始按压，直至顶部夹子
安装将 LH B 柱下部固定到车身的夹子

注
1 个推拉式夹；夹子用于将 B 柱下部和驾驶室后毡毯固定到车身
安装 LH 后门槛饰板

注
5 个夹子；后边缘卡在行李箱侧饰板上的凹槽中；将 LH 后门槛饰板的后边缘安装到行李箱侧饰板上，并一直朝前固定夹子；根据车辆生产地点，饰板部件可能略有不同
重新放置 LH 后车门密封条

注
放置密封条下方的门柱和门槛饰板锁片
重新放置第二排座垫

注
向后滑动座垫，然后将带扣和泡沫与座椅滑轨对齐；通过推拉测试确保座垫完全就位
安装 B 柱 LH 上部总成

注
4 个夹子；降下安全带滑块，使其与 B 柱面板对齐；将 B 柱上部的顶部插入顶蓬下方，以便与夹子对齐；按底部以便让 B 柱上部完全安装到 B 柱下部；确保密封条正确覆盖住饰板
将中控台安装到车辆上

注
建议请助手帮忙。向下倾斜控制台前部，将总成滑向车辆前部，将控制台后部倾斜入位
连接中控台右前方的线束

注
1 个 USB 连接器
将线束连接到中控台后部

注
1 个连接器
将 RH 前外部硬件安装到中控台

注
2 个螺栓，10 毫米，7 Nm
安装 RH 控制台侧面板毡毯

注
12 个夹子，2 个定位销；放置侧面板，对齐前定位器，然后对齐后定位器；将侧面板推向控制台以便安装
将 RH 后外部硬件安装到中控台

注
1 个螺栓，10 毫米，7 Nm
将 LH 后外部硬件安装到中控台

注
1 个螺栓，10 毫米，7 Nm
安装控制台后下部饰板

注
5 个夹子
将 LH 前外部硬件安装到中控台

注
2 个螺栓，10 毫米，7 Nm
安装 LH 控制台侧面板毡毯

注
11 个夹子，2 个定位销；放置侧面板，将前部对齐前定位器，然后对齐后定位器；将侧面板推向控制台以便安装
将左侧前排座椅安装到车辆中

注
建议请助手帮忙；助手应做好支撑座椅靠背的准备；注意不要损坏任何饰板
将 LH 前座椅线束固定到驾驶室 LH 前毡毯下方
沿 LH 前门槛面板线束支架安装 LH 前座椅线束

注
5 个卡子
将 LH 前座椅线束安装到 LH 脚部空间支架上

注
2 个卡子
将 LH 前座椅线束连接到左侧车辆控制器

注
1 个电气连接器；确保连接器和锁完全接合；执行推拉测试，确保连接器和连接器锁就位
完全放置好驾驶室 LH 前毡毯
安装将驾驶室 LH 前毡毯固定到车身的夹子
安装 A 柱 LH 下部饰板

注
6 个夹子，2 个定位销；首先对准前定位销
安装用于固定 A 柱 LH 下部饰板的夹子

注
1 个推拉式夹
安装 A 柱 LH 中部总成

注
1 个夹子，1 个锁片；对齐底部锁片，然后推动顶部夹子，完全就位中部 A 柱；将密封件拉过饰板
沿着 A 柱下部饰板重新放置 LH 前车门密封条
将右侧前座椅安装到车内。

注
建议请助手帮忙；助手应做好支撑座椅靠背的准备；注意不要损坏任何饰板
将 RH 前座椅线束固定到驾驶室 RH 前毡毯下方
沿塑料导件安装 RH 前座椅线束

注
5 个卡子
将 RH 前座椅线束安装到 RH 脚部空间支架上

注
2 个固定夹
将 RH 前座椅线束连接到右侧车辆控制器

注
1 个电气连接器；确保连接器和锁完全接合；执行推拉测试，确保连接器和连接器锁就位
完全放置好驾驶室 RH 前毡毯
安装将驾驶室 RH 前毡毯固定到车身的夹子

注
1 个卡子
安装右侧 A 柱下部饰板

注
6 个夹子，2 个定位销；首先对准前定位销
安装用于固定 A 柱 RH 下部饰板的夹子

注
1 个夹子
安装 A 柱 RH 中部总成

注
1 个夹子，1 个锁片；对齐底部锁片，然后推动顶部夹子，完全就位中部 A 柱；确保密封件位于饰板顶部
沿着 A 柱下部饰板重新放置 RH 前车门密封条
连接紧急响应回路和 12V 负极端子

注
1 个螺母，10 毫米，6 Nm，1 个连接器；接合锁片，首先连接紧急响应回路，然后再连接 12V 电池，以免损坏车载电脑
安装后挡板

注
14 个夹子；固定前备箱后围，防止在接合前部夹子时弯曲
关闭前备箱盖
后移左侧前座椅
安装 LH 前座椅前部紧固件

注
2 个耐落螺栓，T45P，33.5 Nm；安装新耐落螺栓
前移左侧前座椅
将 LH 前座椅安全带卷收器安装到座椅

注
将卷收器插入座椅预紧装置，通过推拉推测试确保其锁定到位
安装 LH 前座椅后部紧固件

注
2 个耐落螺栓，T45P，33.5 Nm；安装新耐落螺栓
将左侧前座椅移回原位
后移右侧前座椅
安装 RH 前座椅前部紧固件

注
2 个耐落螺栓，T45P，33.5 Nm；安装新耐落螺栓
前移右侧前座椅
将 RH 前座椅安全带卷收器安装到座椅

注
将卷收器插入座椅预紧装置，通过推拉推测试确保其锁定到位
安装 RH 前座椅后部紧固件

注
2 个耐落螺栓，T45P，33.5 Nm；安装新耐落螺栓
将右侧前座椅移回原位
关闭掀背尾门
升起全部四个车窗
关闭全部四个车门

注
如果已接通 12V 电源，请在关闭前解锁后车门

Model Y Service Manual

线束 - 车身 - RH（拆卸和更换）

拆卸

安装

Figure 1

Figure 2

Figure 3
