顶篷 - 前（拆卸和更换）

校正代码 15204002 0.66 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2023 年 5 月 19 日：添加了顶篷运输袋安装技巧。

扭矩规格

表 1. 扭矩规格： 顶篷 - 前（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧后部衣帽钩固定到车身的螺钉
1 Nm (.7 lbs-ft)
  • 梅花 T20 套筒
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
重复使用
将前部顶篷固定到后部顶篷的螺栓 (x10)
0.9 Nm (8 lbs-in)
  • Torx T20 钻头
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
重复使用

拆卸

  1. 打开全部车门并完全降下全部车窗。
  2. 拆下左侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  3. 拆下 A 柱左侧中间饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  4. 拆下左侧 A 柱上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  5. 拆下左侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  6. 拆下驾驶位遮阳板。请参阅 防晒板 - 左侧（拆卸和更换）。
  7. 将驾驶位座椅移至最前端。
  8. 拆下右侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  9. 拆下右侧 A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  10. 拆下右侧 A 柱上饰板请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  11. 拆下副驾位遮阳板。请参阅防晒板 - 左侧（拆卸和更换）。
  12. 将副驾位座椅移至最前端。

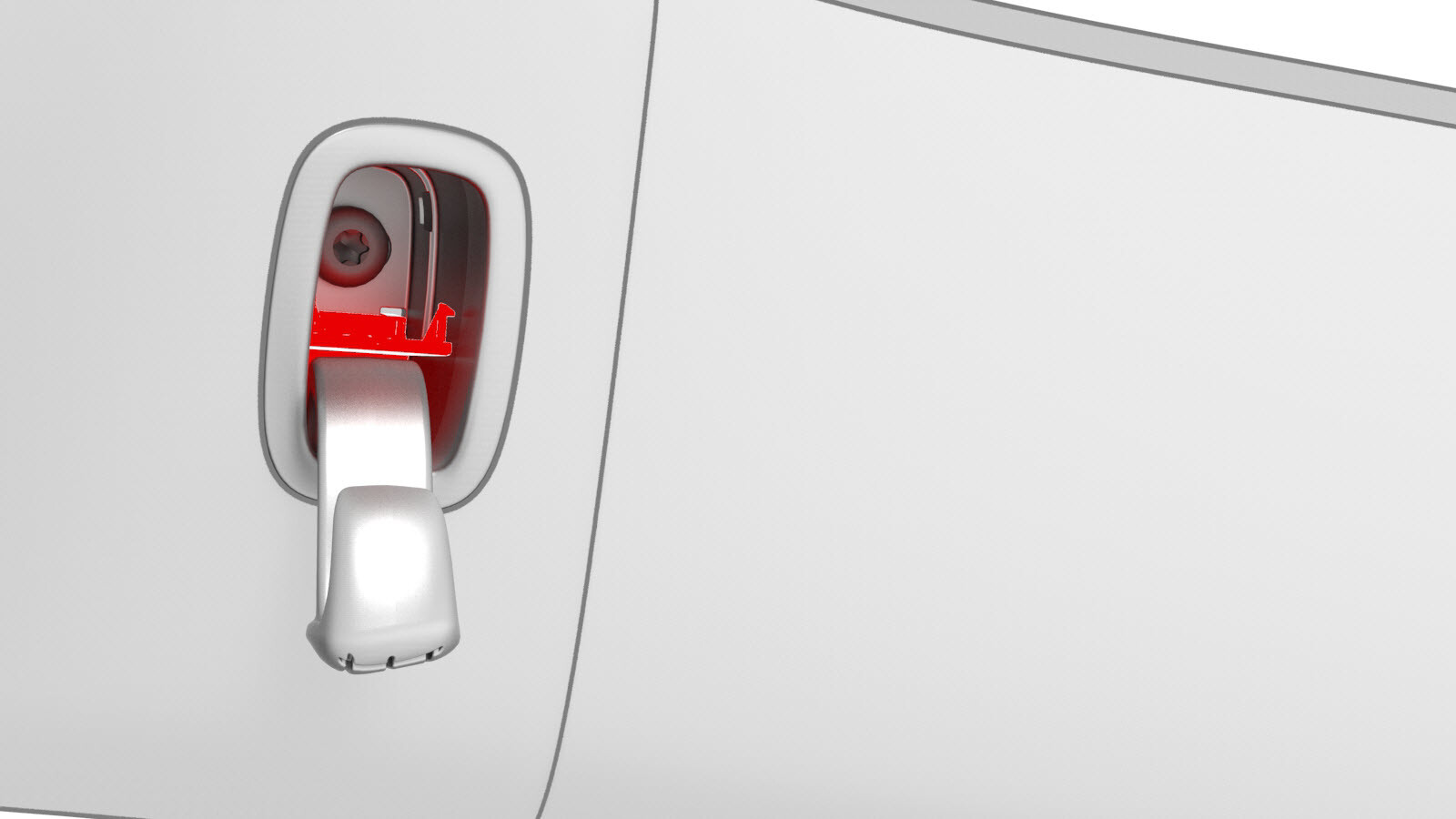

  13. 推动以打开 LH 后衣帽钩。

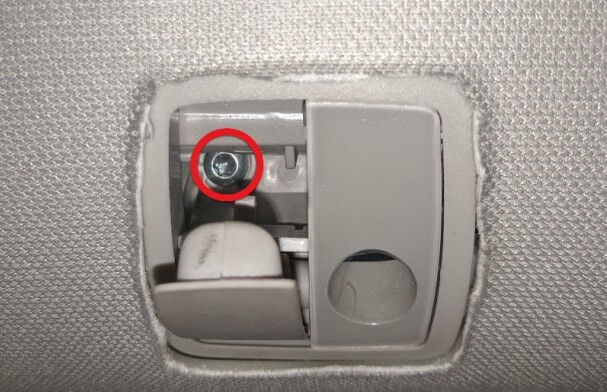

  14. 使用小号一字螺丝刀撬开 LH 后衣帽钩螺钉罩。
  15. 拆下将 LH 后衣帽钩固定到车身的螺钉。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
  16. 松开将 LH B 柱上部饰板固定到车辆的夹子 (x4)，然后将总成置于一旁。
    注
    将 B 柱上部饰板的底端朝车内拉，然后再拉顶端以松开剩余的夹子。
  17. 在车辆 RH 侧重复执行第 13 至第 16 步。
  18. 断开顶篷电气线束。

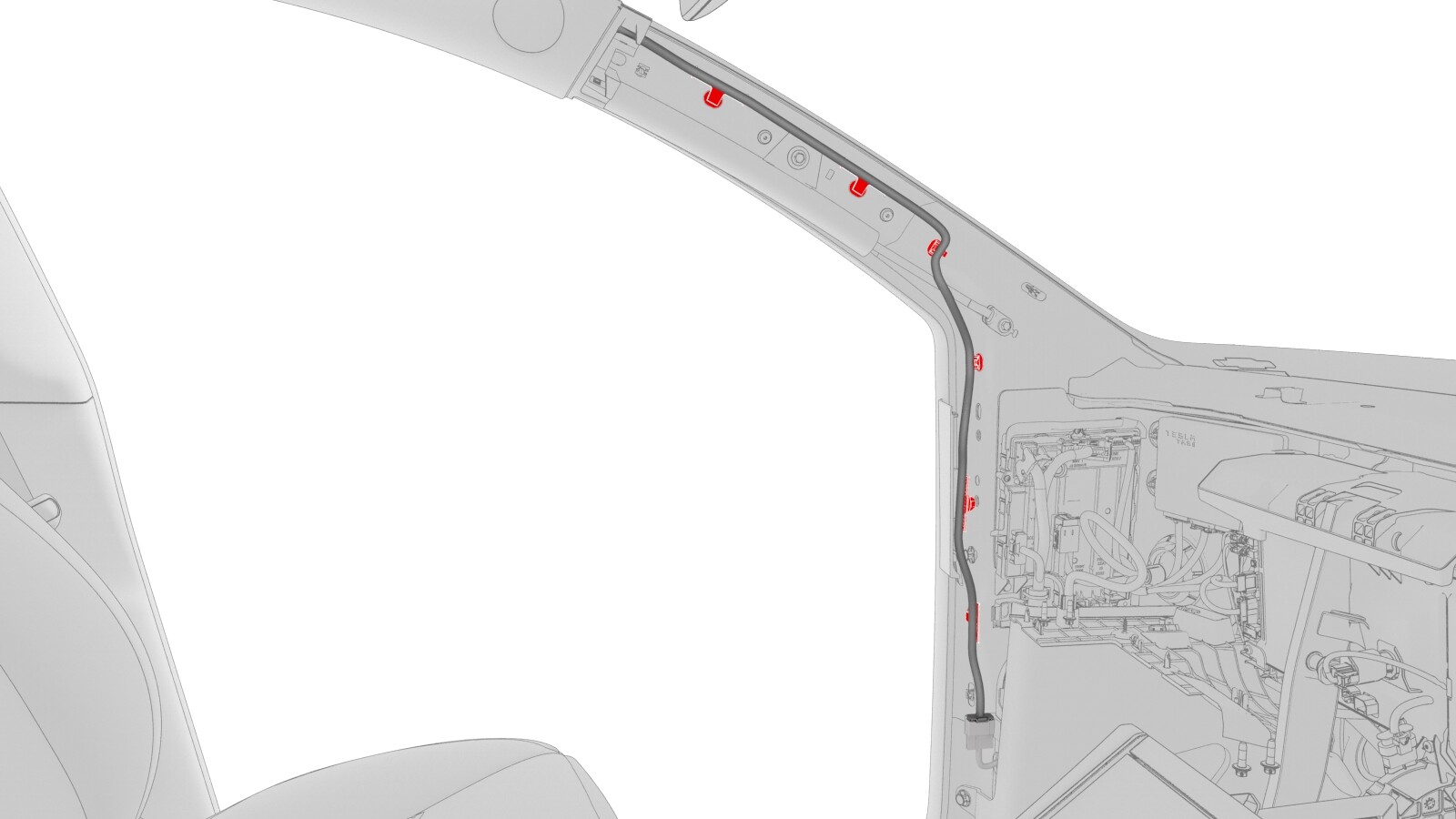

  19. 松开将顶篷电气线束固定到 LH A 柱的夹子。

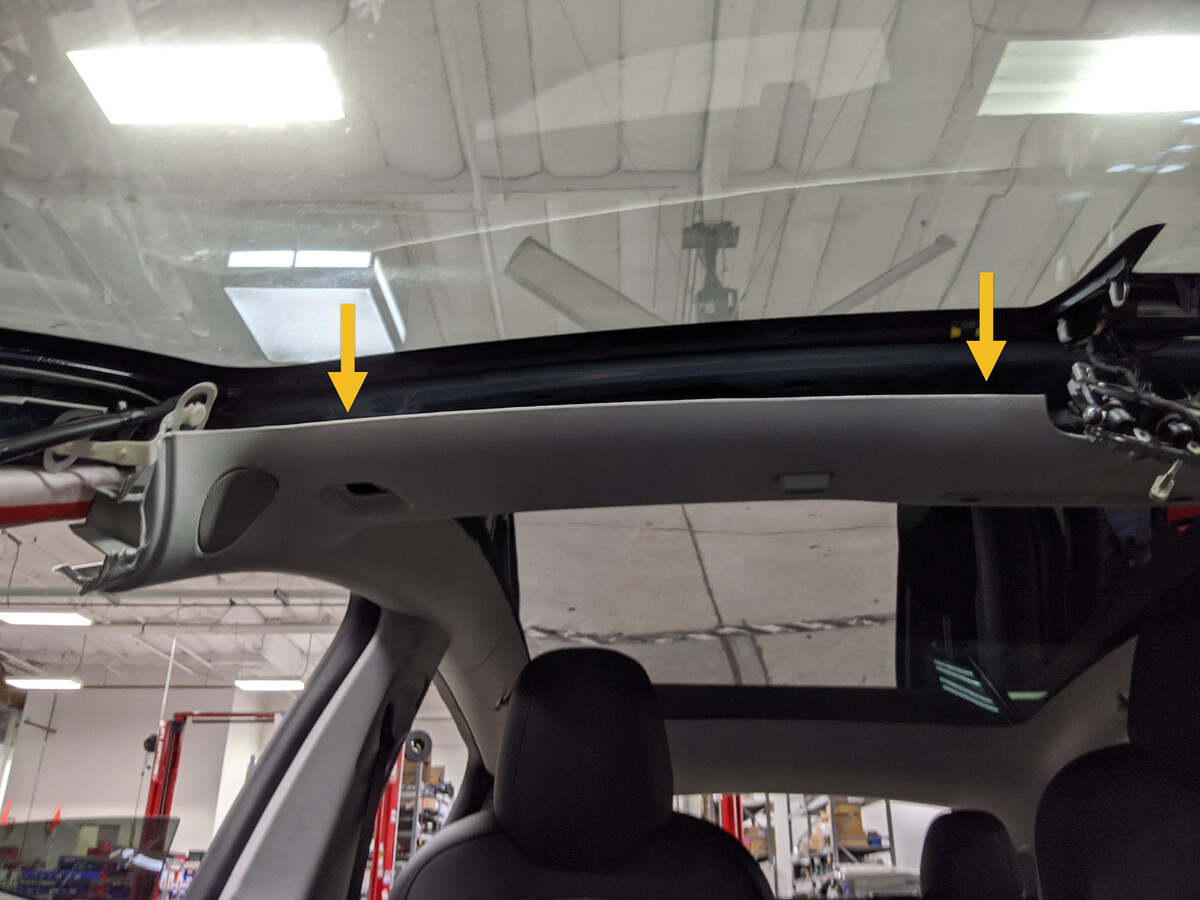

  20. 在助手的帮助下，松开固定前部顶篷前边缘的夹子 (x5)。
    注
    顶蓬将由 B 柱处的安全系环提供部分支撑。

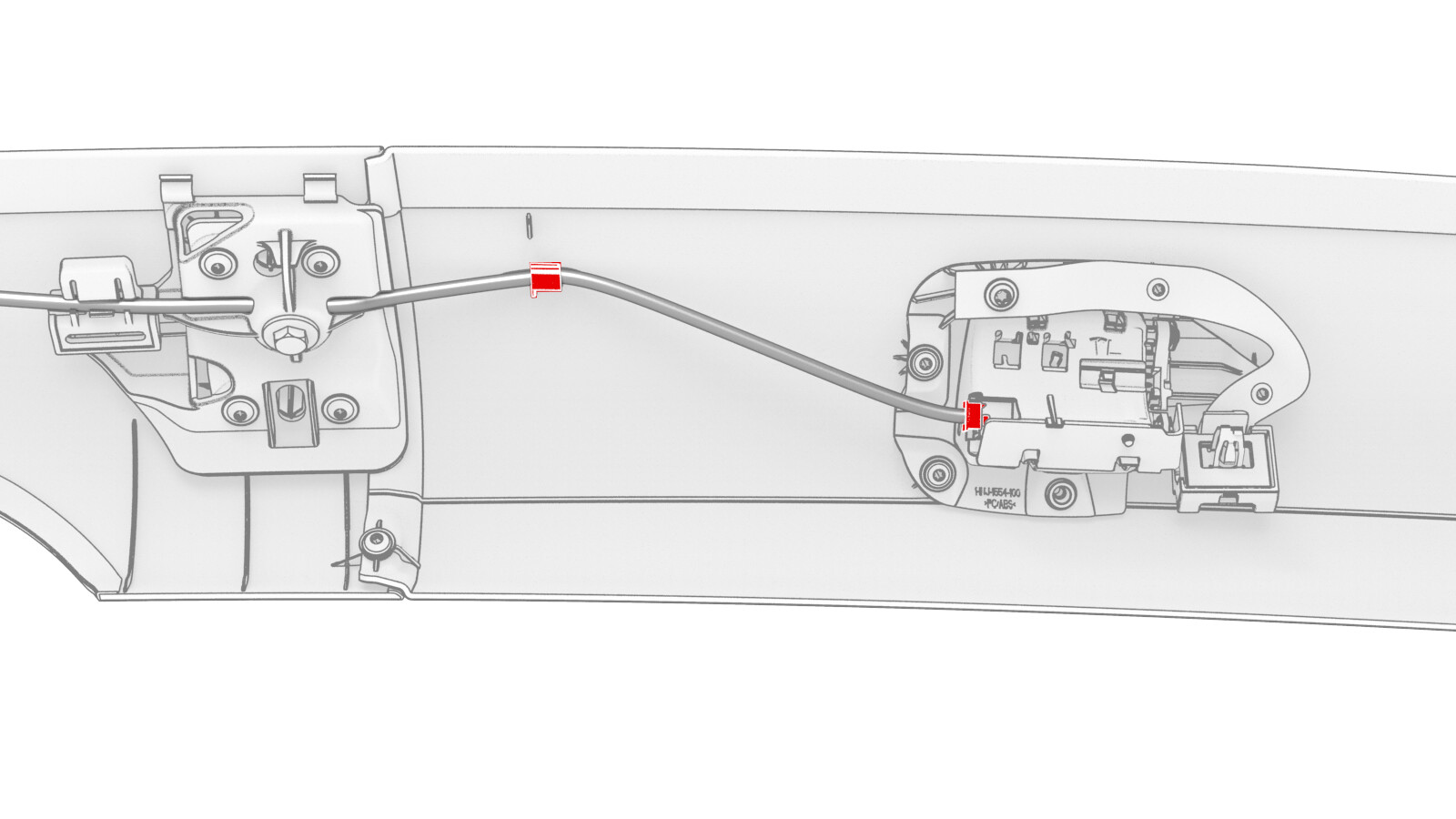

  21. 从前部顶蓬后部松开 LH 和 RH 后部地图灯电气线束，然后断开电气连接器。

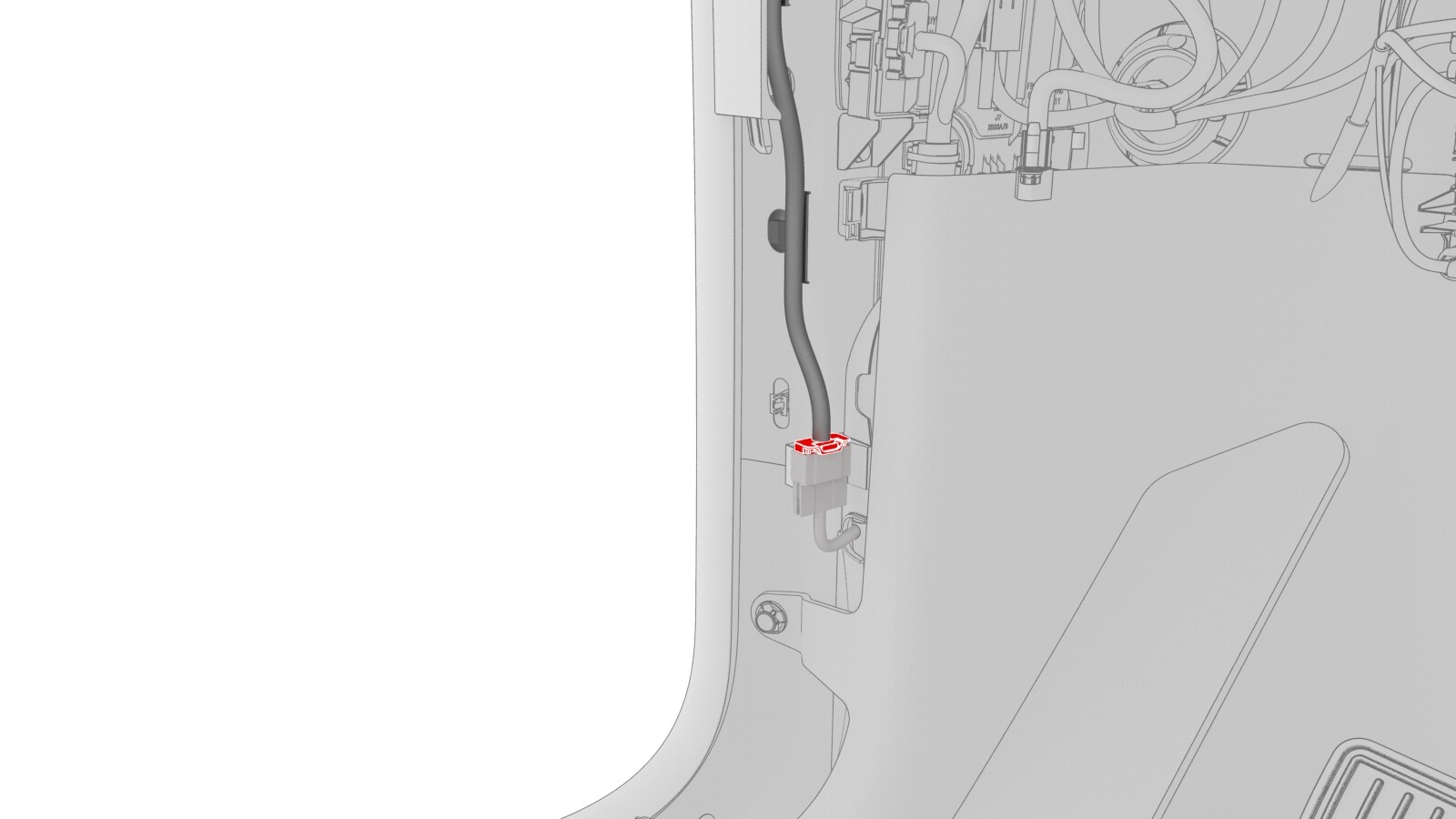

    图 1. 左侧如图所示；右侧类似

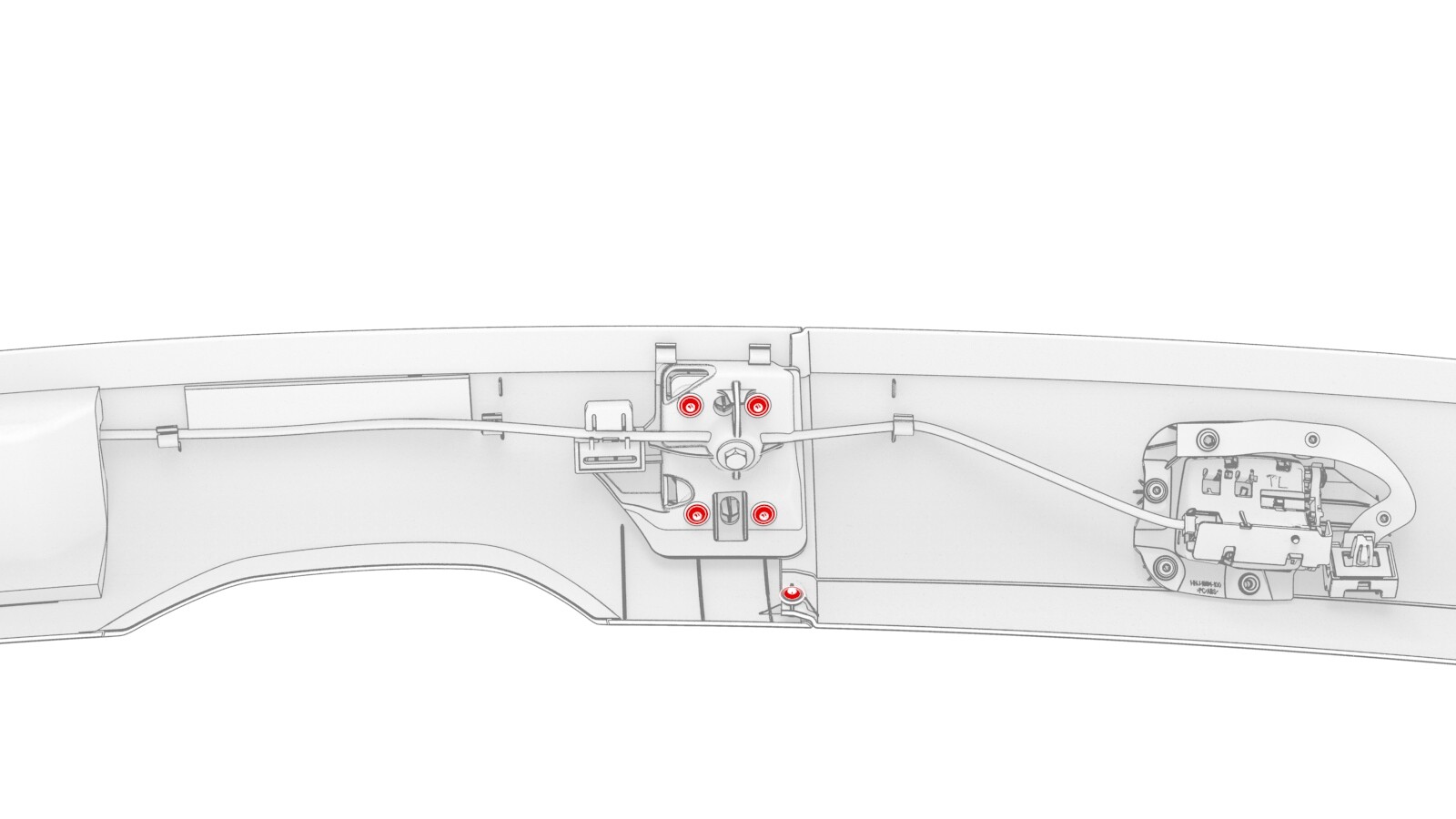

  22. 拆下将前部顶蓬固定到后部顶蓬的螺栓 (x10)。
    0.9 Nm (8 lbs-in)
    提示
    推荐使用以下工具
    • Torx T20 钻头
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
    图 2. LH 如图所示；RH 类似

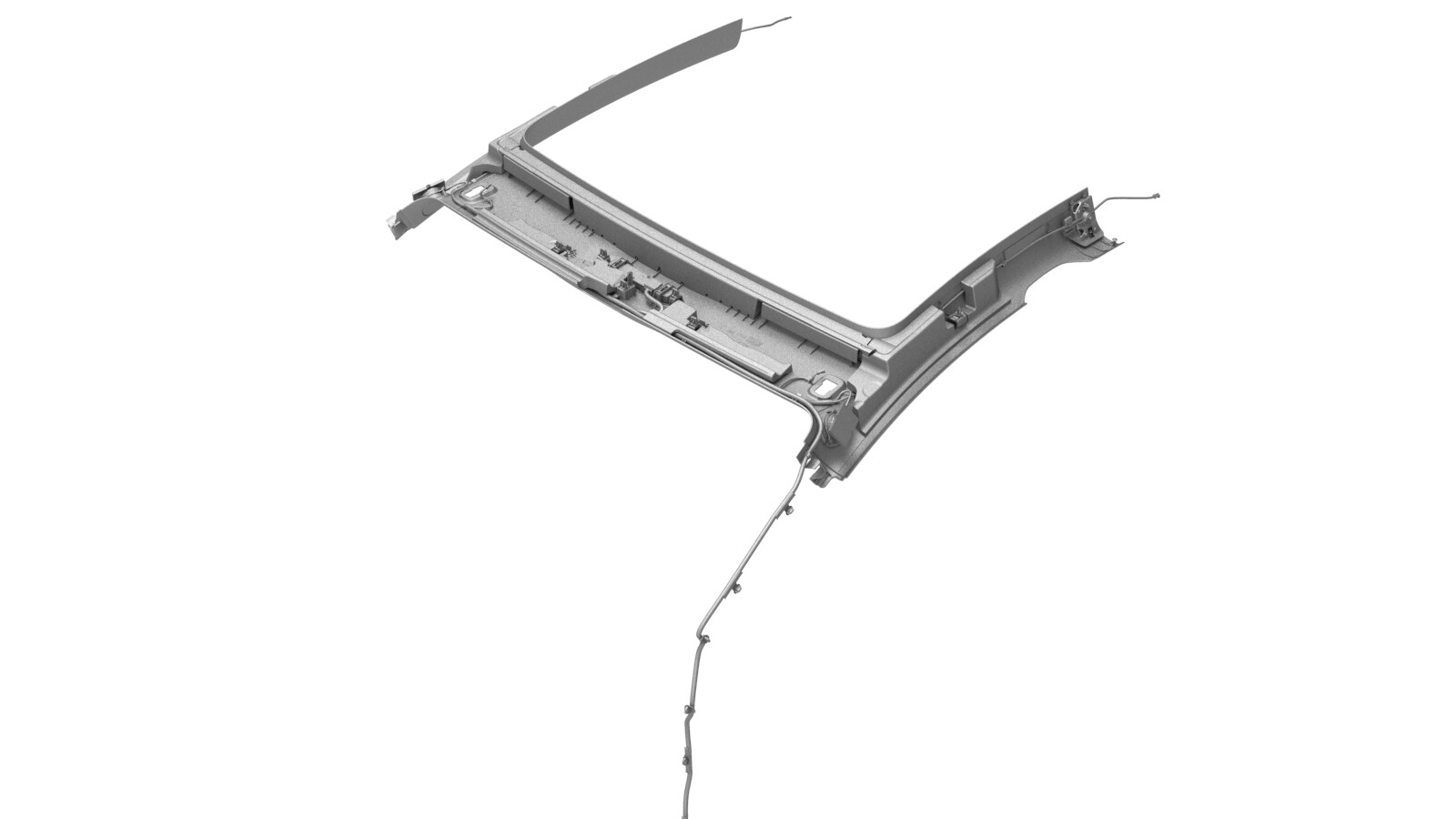

  23. 在助手的帮助下，通过前排驾驶位车门拆下前部顶篷。

安装

  1. 在助手的帮助下，让前部顶蓬穿过前排驾驶位车门，然后安放要安装的顶蓬。
    提示
    The headliner shipping bag might be useful as a "third hand" for installation.
    1. Lay the shipping bag flat with the opening toward you.
    2. Use scissors to cut both the top and bottom sides of the bag up the middle, until there is about 12 in (30 cm) left. The bag will look like a pair of pants.
    3. Open the vehicle front/rear (as appropriate) doors, set the bag on the vehicle roof, and then bring the "legs" of the bag through each doorway into the cabin.
    4. Tie the very ends of the legs together to make a very loose loop out of the cabin, over the roof, and back into the cabin. If the loop is too tight, cut a little more up the middle.
    5. Use the loop to support the headliner during installation. If the loop is too loose, tie an additional knot to reduce slack.
  2. 在助手的帮助下，安装将前部顶蓬固定到后部顶蓬的螺栓 (x10)。
    0.9 Nm (8 lbs-in)
    提示
    推荐使用以下工具
    • Torx T20 钻头
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
    图 3. LH 如图所示；RH 类似
  3. 将 LH 后部地图灯电气线束固定到前部顶蓬的后部，然后连接电气连接器。对 RH 后部地图灯电气线束和连接器重复此步骤。
    图 4. 左侧如图所示；右侧类似
  4. 紧固用于固定前部顶蓬前边缘的夹子 (x5)。
    注
    将 A 柱和 B 柱附近的主密封条重新放置到顶蓬。
  5. 安装将顶篷电气线束固定到 LH A 柱区域的夹子。
  6. 连接顶篷电气线束。
  7. 安装将 RH 后部衣帽钩固定到车身的螺钉。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
  8. 安装 LH 后部衣帽钩螺钉盖板。

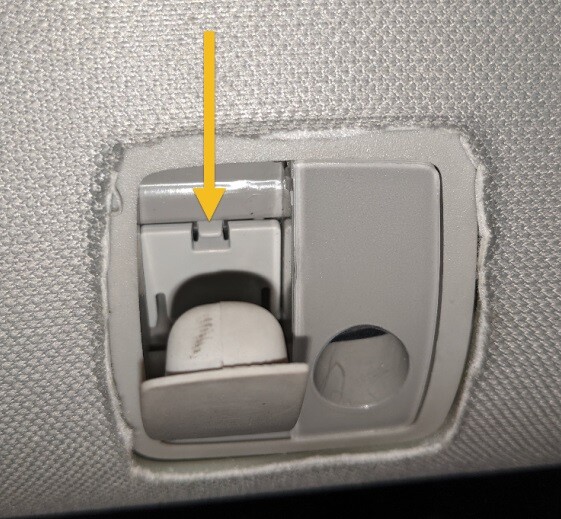

  9. 推动以合上 LH 后部衣帽钩。
  10. 将 B 柱上部饰板放置到 B 柱上，然后降下安全带滑块与饰板对准。
  11. 将 B 柱上部饰板的顶部插入顶篷下方，使各个夹子对齐，然后将 B 柱上部饰板的底部牢牢按压到 B 柱下部。
    注
    确保密封条正确覆盖住饰板。
  12. 对车辆的 RH 侧重复第 7 步至第 11 步。
  13. 将副驾位座椅移回原位。
  14. 安装副驾位遮阳板。请参阅防晒板 - 左侧（拆卸和更换）。
  15. 安装右侧 A 柱上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  16. 安装右侧 A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  17. 安装右侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  18. 安装驾驶位遮阳板。请参阅 防晒板 - 左侧（拆卸和更换）。
  19. 安装左侧 A 柱上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  20. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  21. 安装 A 柱左侧中间饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  22. 安装左侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  23. 重新部署固件。请参阅软件重新安装 - Toolbox。
  24. 关闭全部车门并完全升起全部车窗。
