升降器 - 仪表板(拆卸和更换)

校正代码 14050082 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 LH 前车门,然后完全降下 LH 前车窗。
  2. 将驾驶位座椅充分向后移动。
  3. 拆下 LH 前脚垫。
  4. 拆下中控台 LH 板毡毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  5. 拆下将毡毯固定到仪表板升降器的夹子。

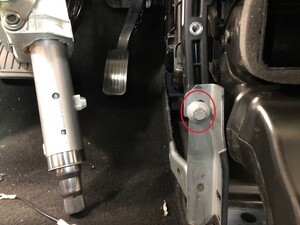

  6. 拆下将仪表板升降器固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件

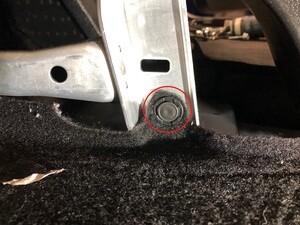

  7. 拆下将仪表板升降器固定到车身的螺母,然后从车上拆下升降器。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    拆卸期间,记下仪表板升降器的方向。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件

安装

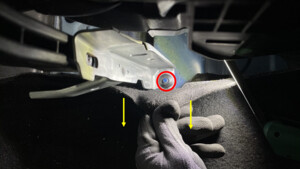

  1. 将仪表板升降器放到车辆中,然后安装螺母。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    安装期间,记下仪表板升降器的方向。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  2. 安装将仪表板升降器固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
  3. 安装将毡毯固定到仪表板升降器的夹子。
  4. 安装中控台 LH 板毡毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  5. 安装 LH 前脚垫。
  6. 将驾驶位座椅移回原位。
  7. 升高 LH 前车窗,关闭 LH 前车门。
