触点开关 - 正极 - 高压电池（非结构化电池组）（拆卸和更换）
校正代码 16302102 1.62 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-04-09: 更新了螺栓紧固过程和规格值。
设备：
- 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
- 1057603-00-A Ext Bar, Wobble, 1/4" Dr, HV Insulated
- 1057607-00-A Magnet, Flexible, HV Insulated, 18"
- 1133768-00-A 1/4 英寸钻头 10 毫米深薄壁绝缘套筒
- 1076927-00-A 微欧电阻计，Hioki RM 3548
警告
只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
拆卸
- 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
- 拆卸高压控制器。请参阅 控制器 - 高压（非结构化电池组）（拆卸和更换）。
- 拆下 12V 直流-直流直通件。请参阅直通件 - 直流-直流 - 12V（母排类型）（拆卸和更换）或直通件 - 直流-直流 - 12V（线缆类型）（拆卸和更换）。
-
断开电气线束与功率转换系统低压连接器、直流总线高压连接器以及高压电池正极触点开关连接器的连接。
-
将绝缘体盖从高压电池正极触点开关上拆下。
-

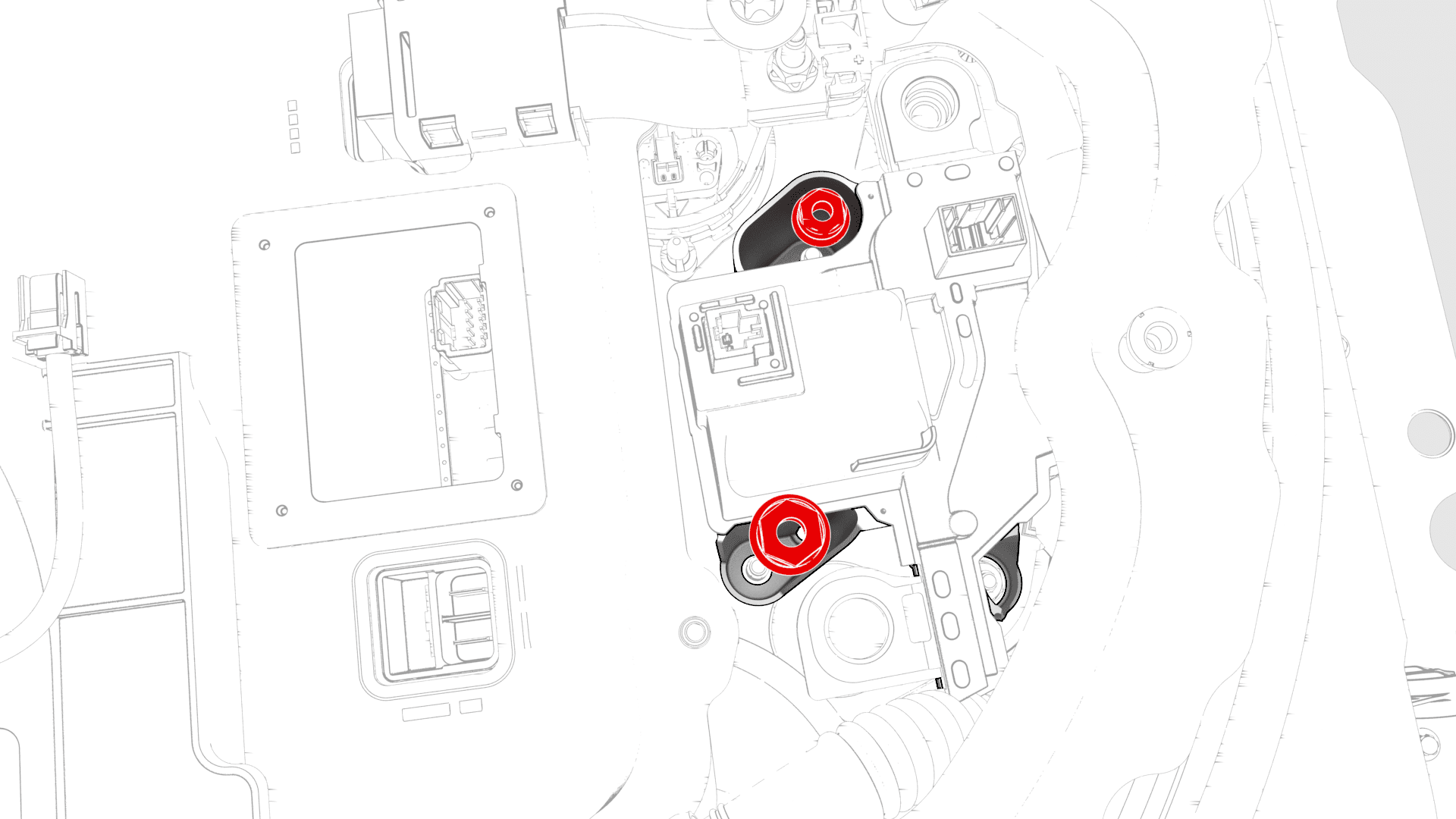

拆卸并弃置将高压电池正极触点开关固定到正极母排的螺栓。
-
拆卸并弃置将高压电池正极触点开关固定到电池端子的螺母。
-
拆卸将高压电池正极电源开关固定到高压电池仓的螺母（3 个）。
-
将高压电池正极触点开关后部向上倾斜，然后将触点开关从高压电池仓上拆下。
安装
- 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅 电阻表（零点调节）。
- 使用异丙醇 (IPA) 湿巾清理高压电池端子、正极母排以及高压电池正极触点开关的高压接合面。
- 将高压电池正极触点开关后部向上倾斜，然后将触点开关安装到高压电池仓上。
-
安装将高压电池正极触点开关固定到高压电池仓的螺母（3 个）。
8 Nm (5.9 lbs-ft) -
安装新螺母，将高压电池正极触点开关固定到高压电池端子上，紧固后，使用油性记号笔标记螺母。
9 Nm (6.6 lbs-ft) -
使用 Hioki 电阻计测量高压电池正极触点开关和高压电池端子之间高压接头的电阻。
注最大可接受电阻值为 0.110 毫欧（110 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
图 1. 一般测量 - 实际的母排和紧固件可能有所不同 -
安装一个新的螺栓，将高压电池正极触点开关固定到正极母排。
- 将螺栓预先拧至 15 Nm。
- 将螺栓回拧 180 度。
- 重新紧固至 5 Nm。
- 再紧固 60 度。
- 用油性记号笔标记螺栓。
-
使用 Hioki 电阻计测量高压电池正极触点开关与正极母排之间高压接头的电阻。
注最大可接受电阻值为 0.060 毫欧（60 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
图 2. 一般测量 - 实际的母排和紧固件可能有所不同 -
将绝缘体盖安装到高压电池正极触点开关上。
-
将电气线束连接到高压电池正极触点开关连接器、功率转换系统低压连接器和直流总线高压连接器上。
- 安装 12V 直流-直流直通件。请参阅直通件 - 直流-直流 - 12V（母排类型）（拆卸和更换）或直通件 - 直流-直流 - 12V（线缆类型）（拆卸和更换）。
- 安装高压控制器。请参阅 控制器 - 高压（非结构化电池组）（拆卸和更换）。
- 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
