校正代码 18302502 0.54注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

1. 举升并支撑车辆
   注

   确保车辆在升离地面前未处于充电状态，将空气悬架设置为“JacK 模式”（如有配备）
2. 打开所有车门，降下所有车窗。
3. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH（释放）
4. 将左前座椅向前移动
5. 将右前座椅向前移动
6. 拆卸第二排座椅座垫
   注

   1 个连接器；将座垫前边缘向上抬起，以从框架上松开泡沫







7. 打开前备箱盖

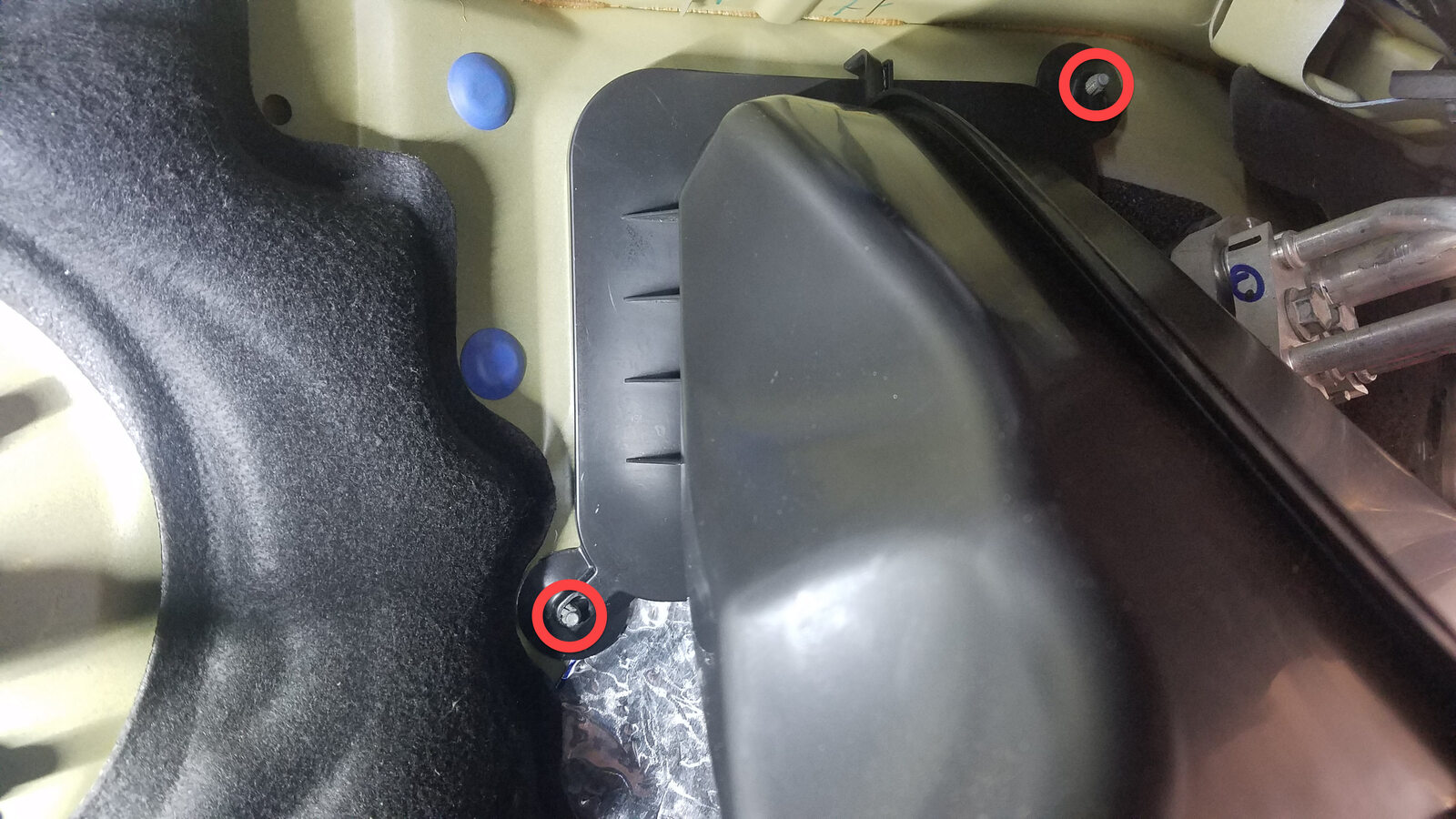

8. 拆卸后挡板
   注

   14 个卡子





9. 在中央显示器上关闭车辆电源
   注

   操作如下：Controls > Safety & Security > Vehicle Power > Power Off
10. 断开 12V 负极端子和紧急响应回路
    注

    1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，确保所有电路完全放电





11. 取出口袋中的所有物品并确保未佩戴金属饰品





12. 检查高压绝缘手套
    注

    使用前检查手套是否损坏；请参阅服务文档 TN-15-92-003 R1，了解有关检查高压手套的信息。https://service.teslamotors.com/protected-doc/ServiceBulletins/External/TN/TN-15-92-003_High_Voltage_Awareness_Care_Points_R4.pdf



13. 佩戴高压绝缘手套和皮革手套
    注

    使用 Hioki 测试仪时，请务必佩戴电工保护手套



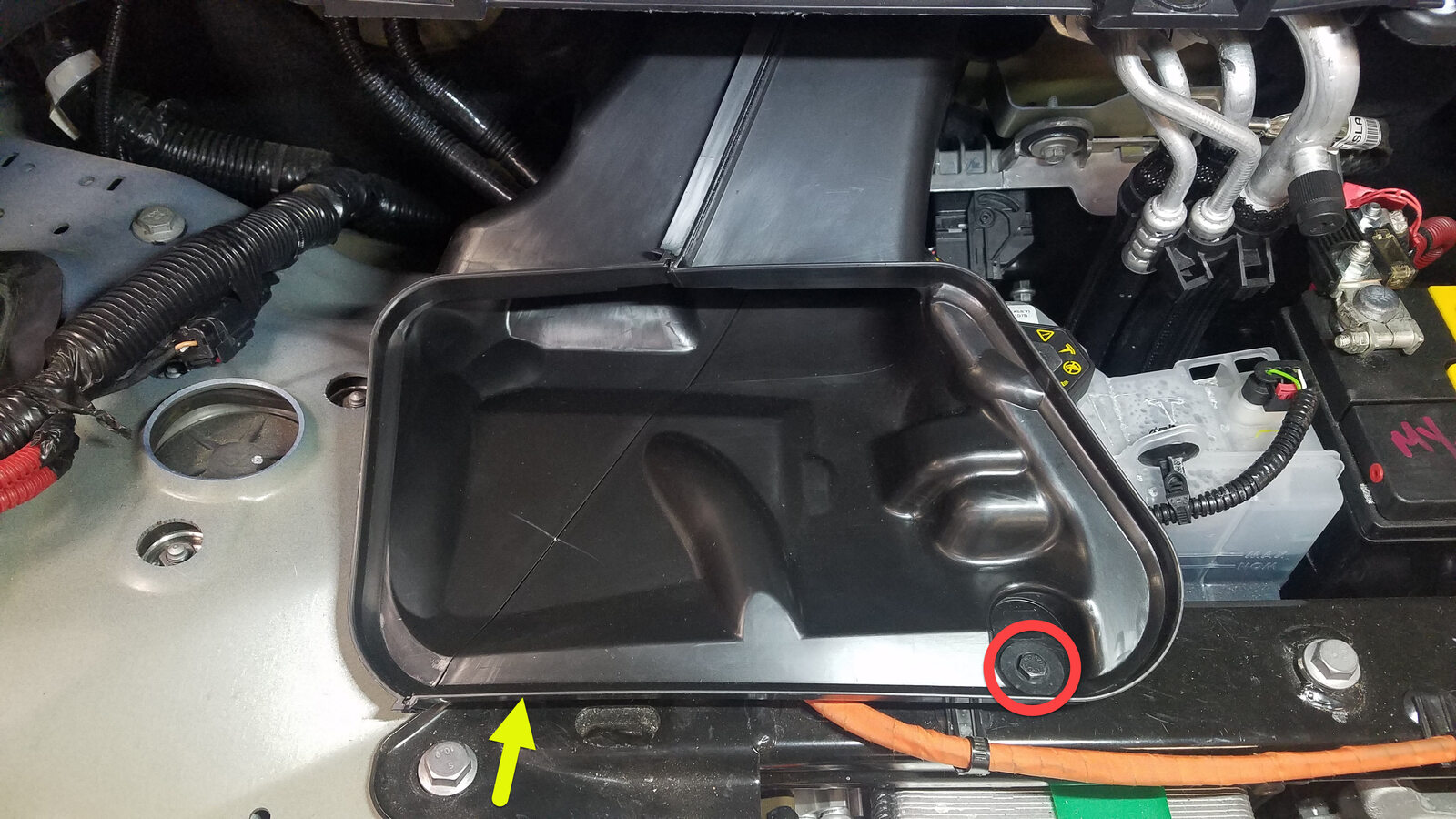

14. 拆卸将高压电池仓探针盖固定到高压电池仓盖板的螺栓。
    注

    2 个螺栓，EP10 五角，6 Nm；拆下后弃用



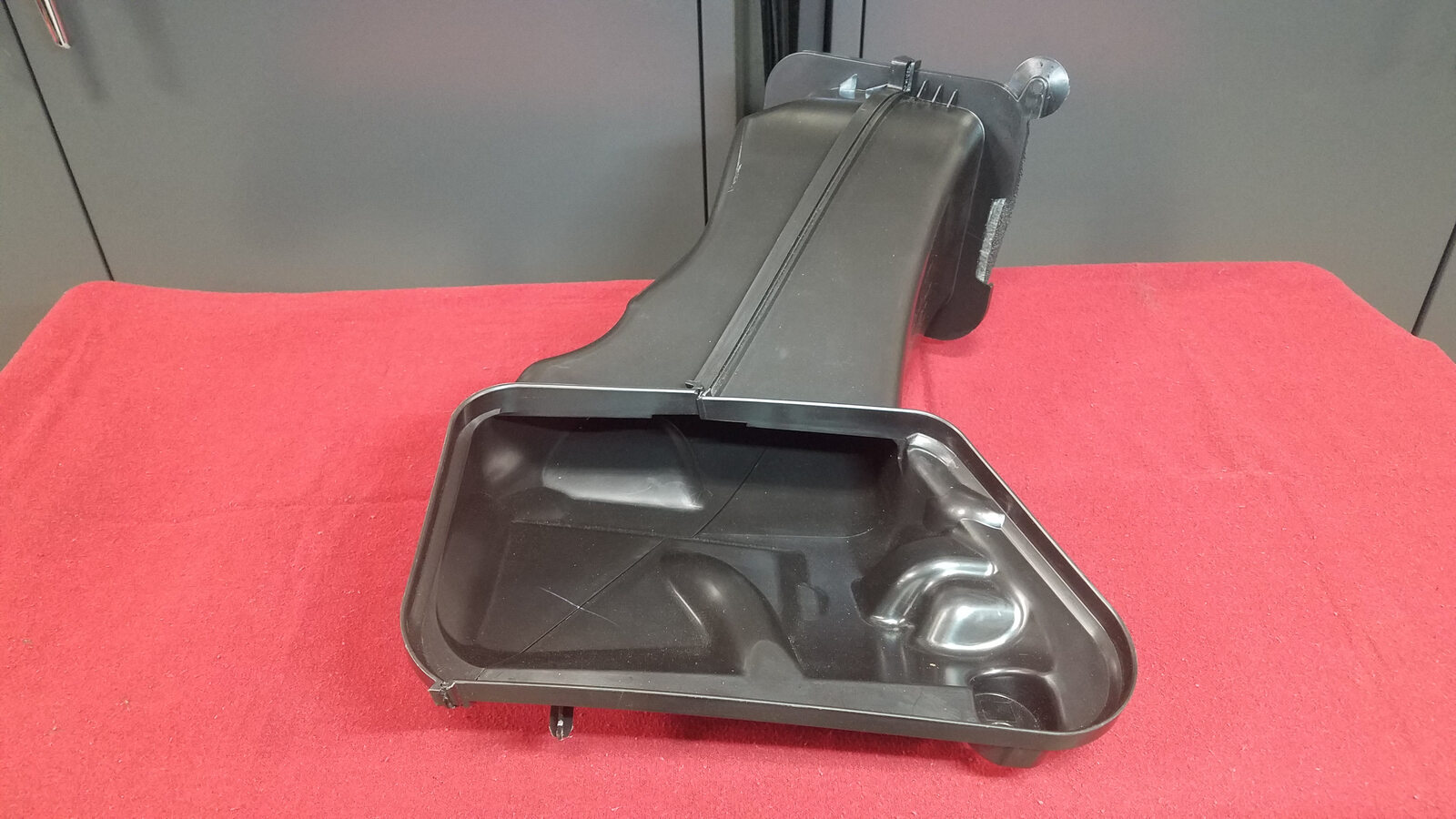

15. 将高压电池仓探针盖从高压电池仓盖板上拆下。



16. 确认无高电压
    注

    操作高压组件时，务必佩戴个人防护装备（高压手套、护目镜），测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压；如果电压大于 10V，则说明电池组触点开关未断开或熔焊；停止作业并联系维修工程部









17. 检查高压电池仓探针盖垫片，然后将其放置在高压电池仓盖板上
    注

    确认无明显损坏，如发现损坏，则更换垫片





18. 安装将高压电池仓探针盖固定到高压电池仓盖板的螺栓
    注

    2 个螺栓，EP10 五角，6 Nm；安装新的橡胶垫圈螺栓



19. 脱下高压绝缘手套

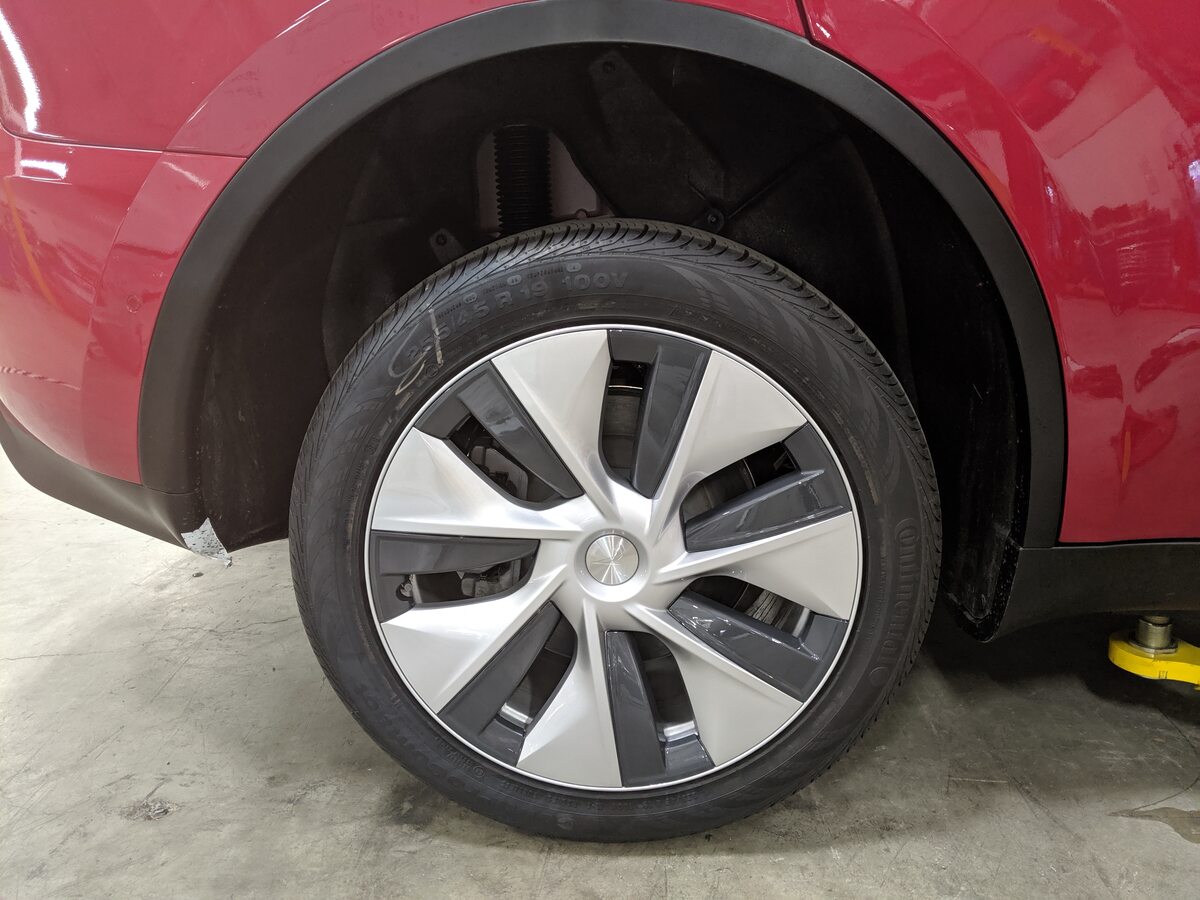

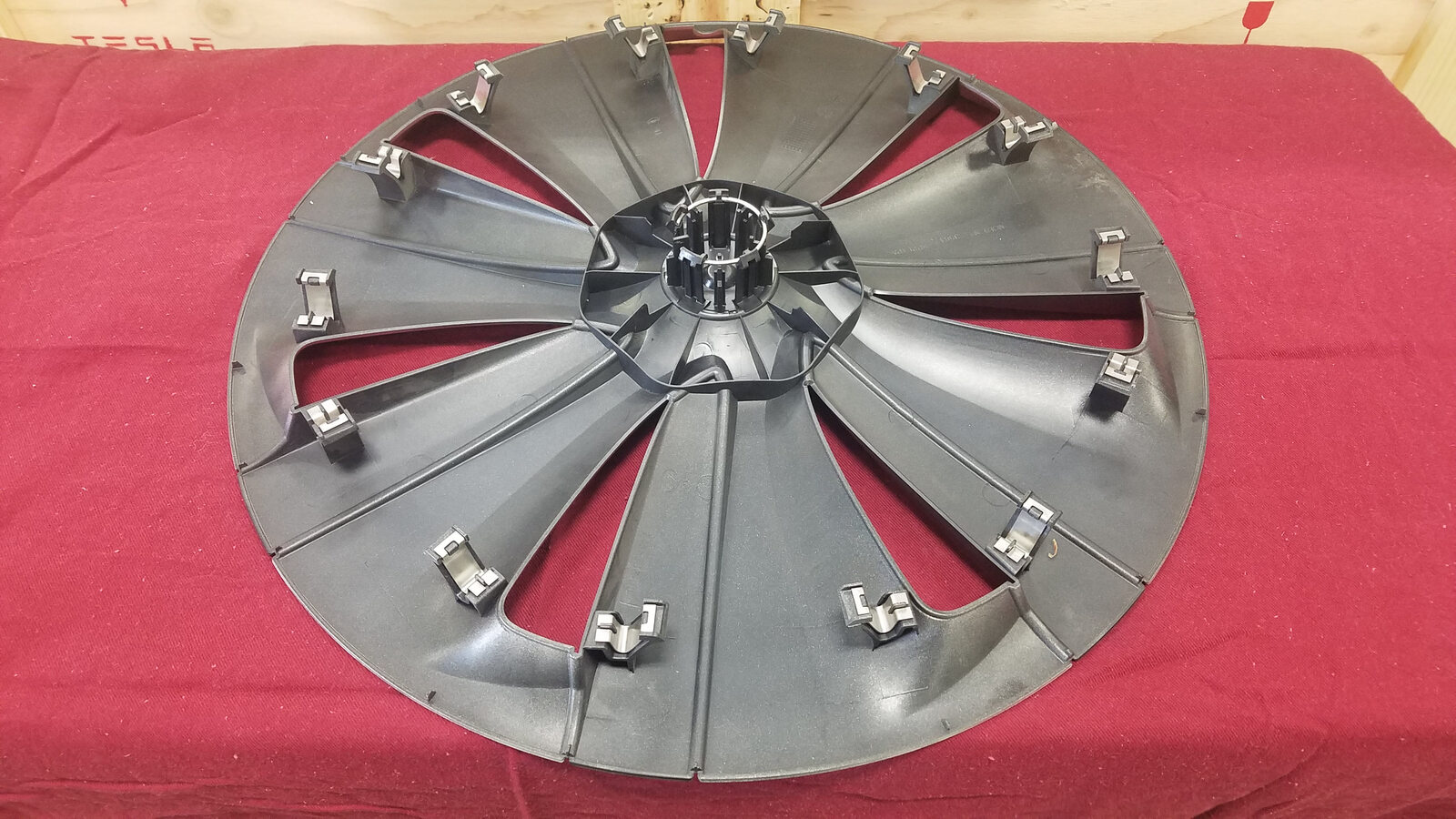

20. 拆卸左后轮毂盖
    注

    1 个盖子；用双手轻轻拉动轮毂盖以松开卡子；轮毂可能配备中心盖



21. 拆卸右后轮毂盖
    注

    1 个盖子；用双手轻轻拉动轮毂盖以松开卡子；轮毂可能配备中心盖

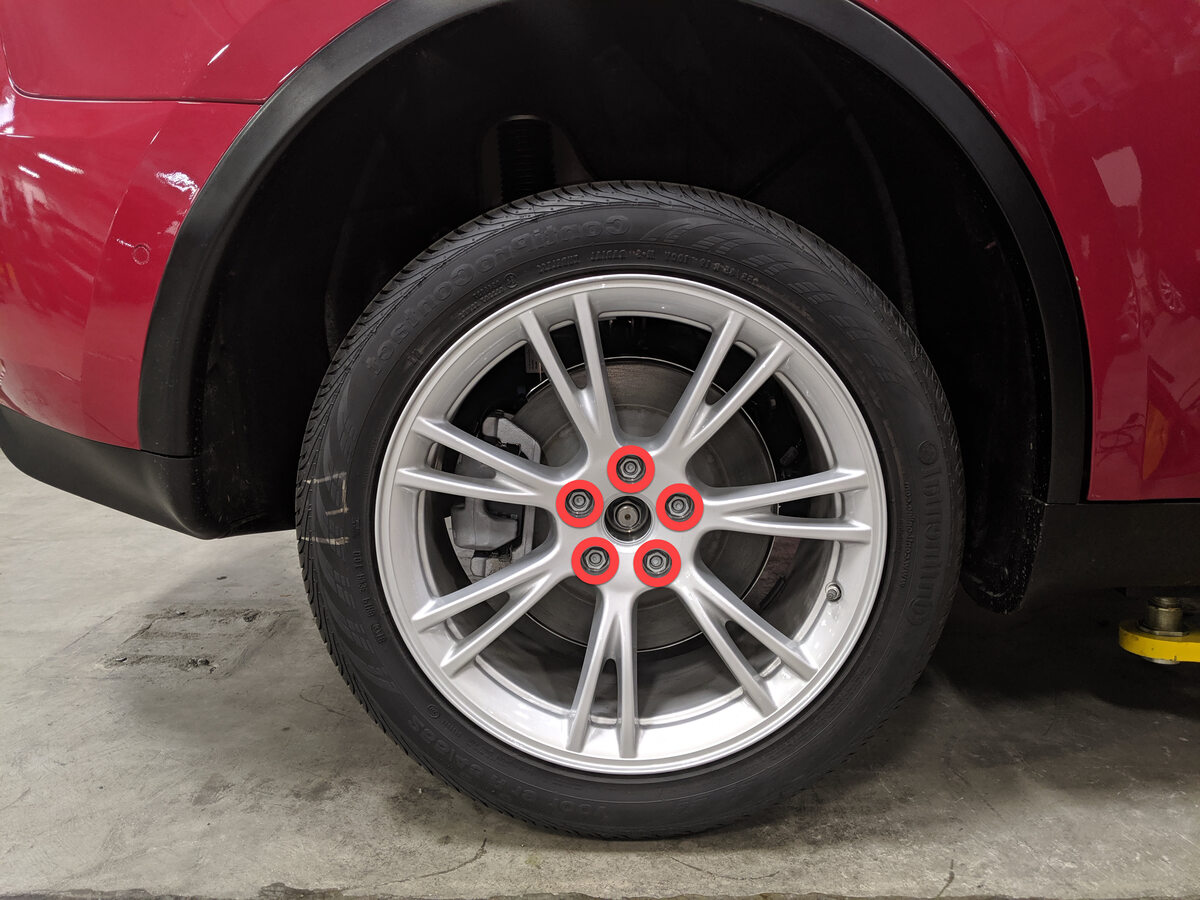

22. 松开右后轮毂
    注

    5 个螺母，21 毫米，175 Nm



23. 松开左后轮毂
    注

    5 个螺母，21 毫米，175 Nm



24. 关闭所有四个车门
    注

    在后续步骤中打开后车门
25. 部分升起车辆，然后将举升机降落至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾

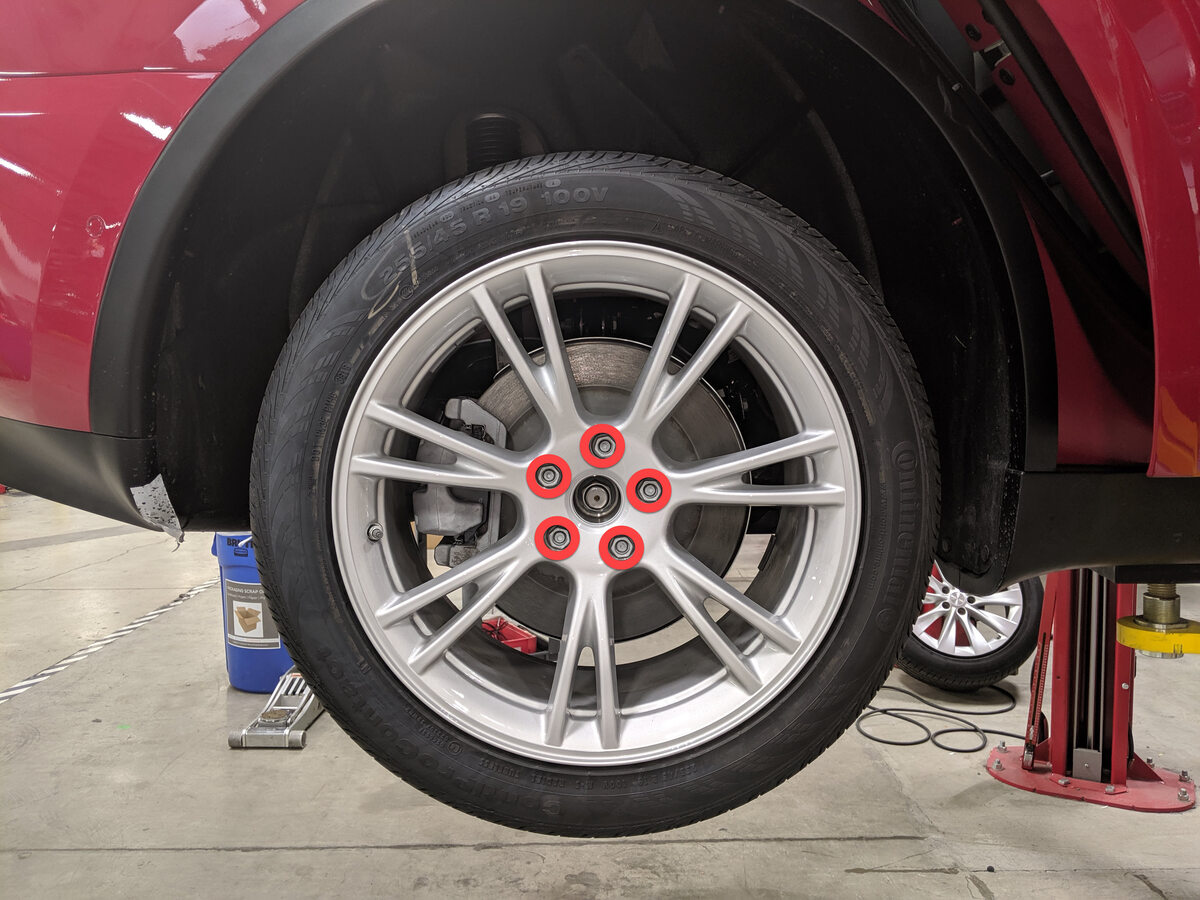

26. 拆卸左后轮毂
    注

    5 个螺母，21 毫米，175 Nm



27. 拆卸右后轮毂
    注

    5 个螺母，21 毫米，175 Nm



28. 将右后制动钳从转向节上拆下，然后将其悬挂在车身上
    注

    2 个螺栓，E18，83 Nm；拆下后弃用螺栓





29. 将左后制动钳从左后转向节上拆下，然后将其悬挂在车身上
    注

    2 个螺栓，E18，83 Nm；拆下后弃用螺栓





30. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
31. 拆卸中间流线型护板
    注

    11 个螺栓，10 毫米，5 Nm



32. 拆卸将后扩散器固定到车身的螺栓
    注

    9 个螺栓，10 毫米，4 Nm



33. 拆卸将后扩散器固定到车身的卡子，然后将后扩散器从车辆上拆下
    注

    6 个推拉式卡子

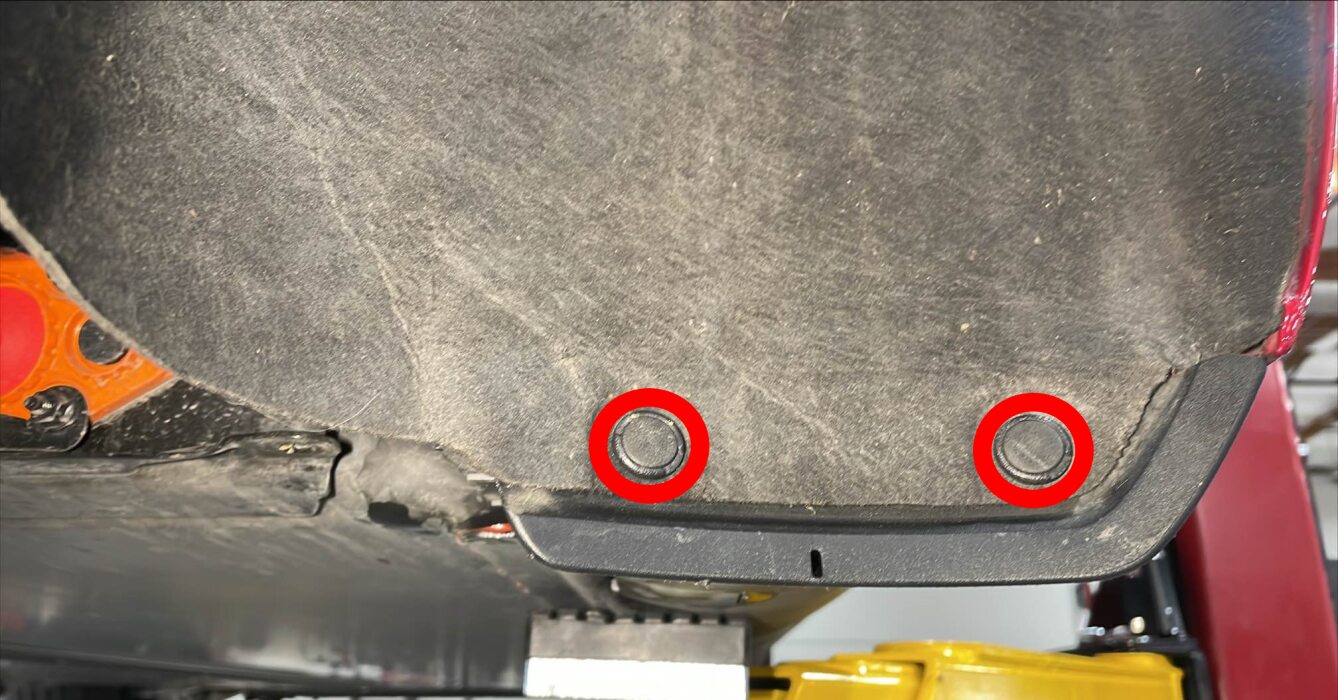

34. 拆卸左后悬架护罩
    注

    1 个螺栓，10 毫米，6 Nm，2 个锁片



35. 拆卸右后悬架护罩
    注

    1 个螺栓，10 毫米，6 Nm，2 个锁片



36. 部分降低车辆，然后将举升机设定至锁止位
    注

    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
37. 将弹簧压缩器安装到左后螺旋弹簧上
    注

    参考照片以便了解







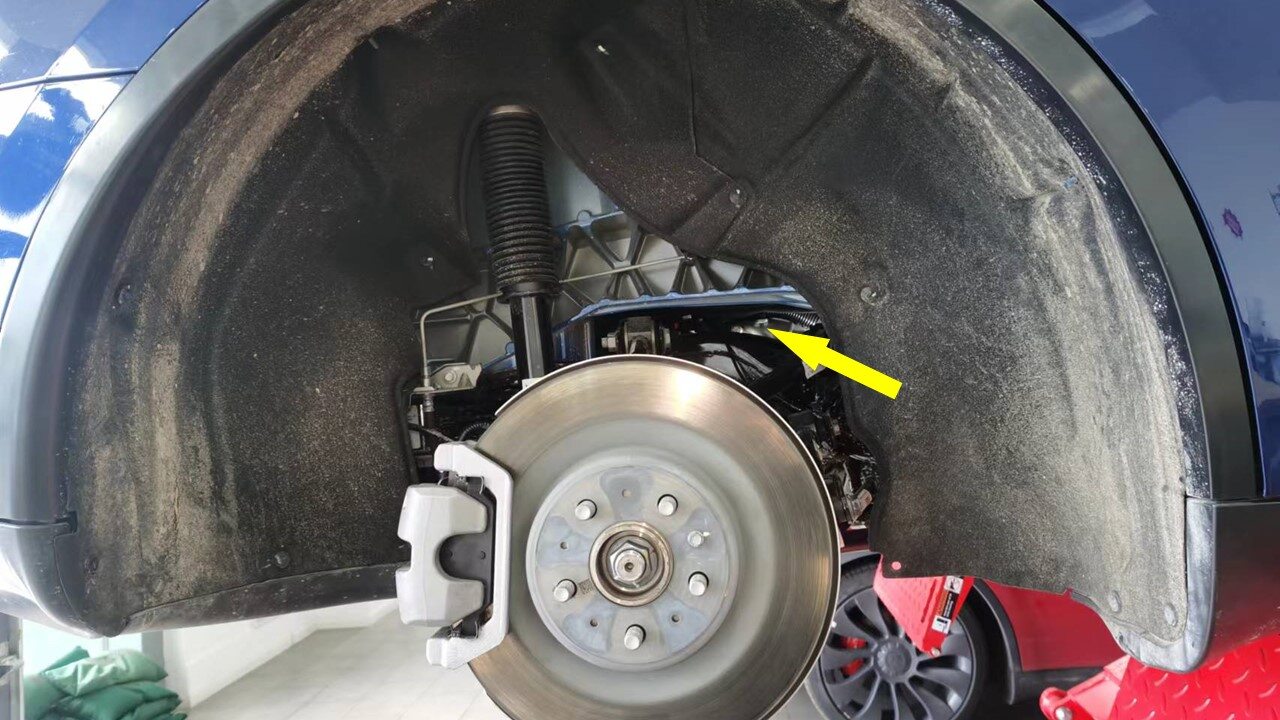

38. 拧松车身顶部支座处左侧支柱螺栓
    注

    2 个螺栓，15 毫米，41 Nm



39. 将弹簧压缩器安装到右后螺旋弹簧上







40. 拧松车身顶部支座处右侧支柱螺栓
    注

    2 个螺栓，15 毫米，41 Nm



41. 完全升起车辆，然后将举升机降低至锁止位
    注

    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
42. 断开右侧 12V 副车架线束连接器
    注

    1 个连接器；松开锁片

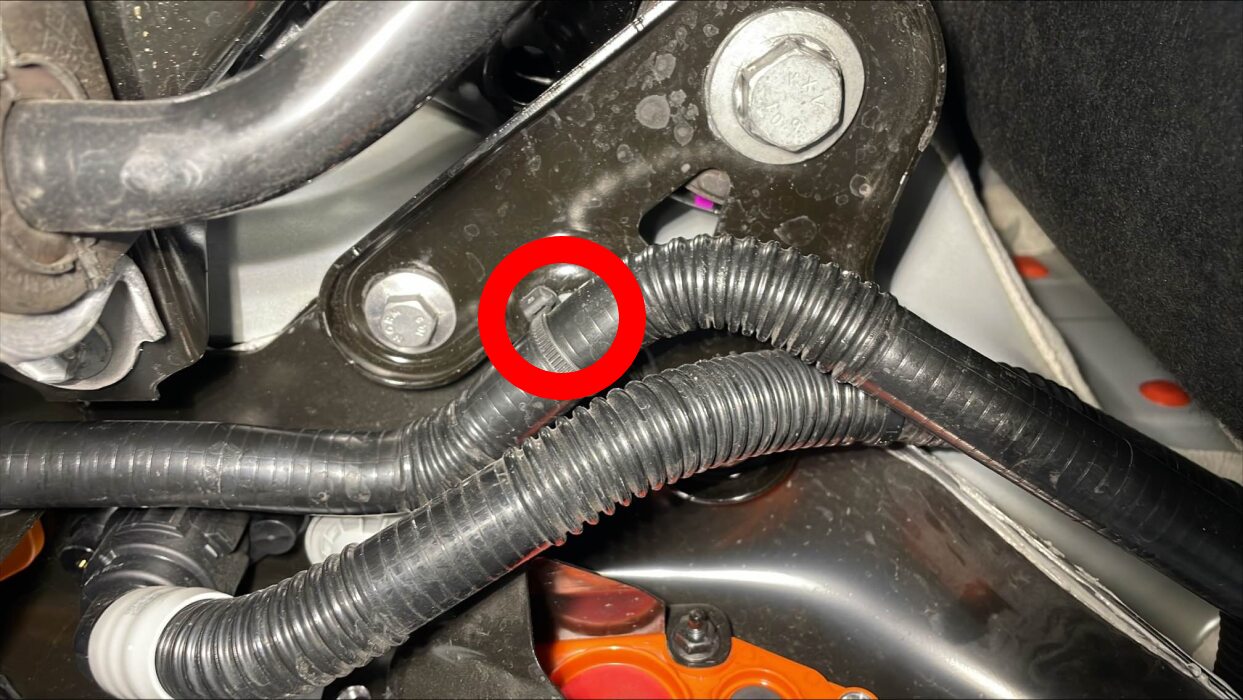

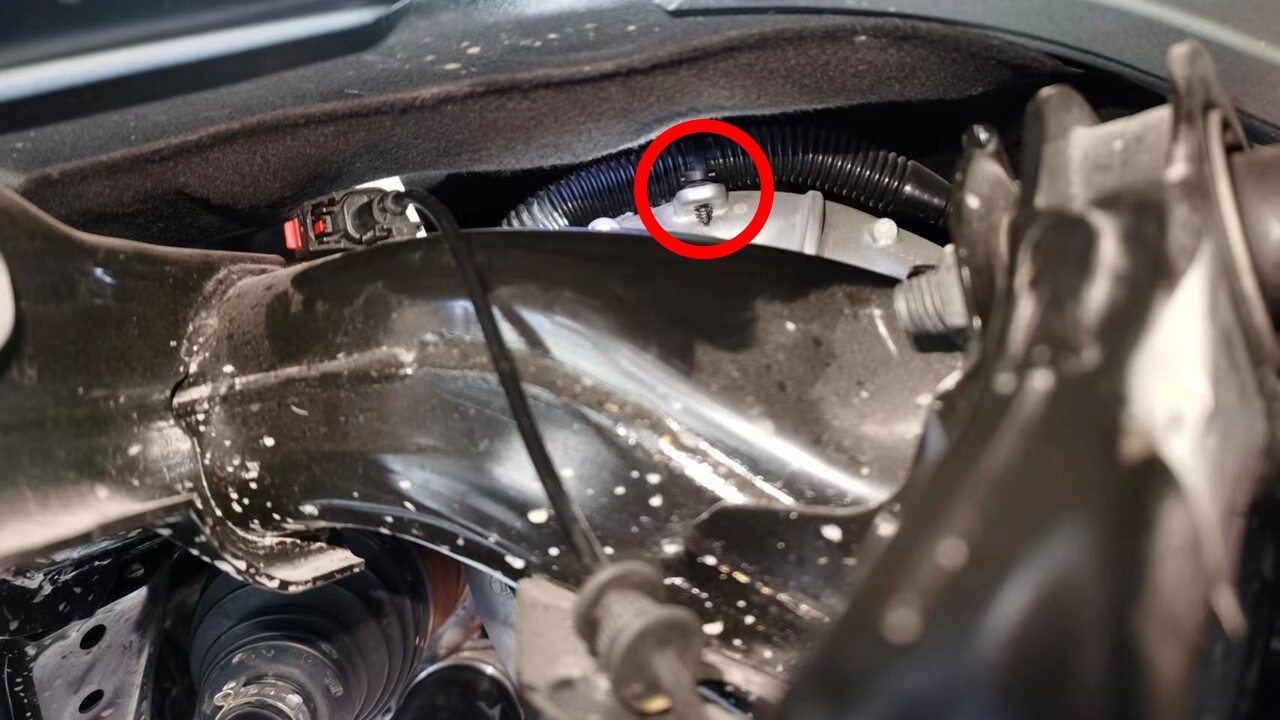

43. 将右侧 12V 副车架线束夹从车身上拆下
    注

    1 个夹子



44. 断开左侧 12V 副车架线束连接器
    注

    1 个连接器；松开锁片



45. 将左侧 12V 副车架线束夹从车身上拆下
    注

    1 个夹子



46. 拆卸将后驱动单元接地带固定到车辆的螺母
    注

    1 个螺母，10 毫米，10 Nm



47. 拆卸将左后平衡杆末端连杆固定到平衡杆的螺母
    注

    1 个自锁螺母，15 毫米，55 Nm；松开螺母，然后用 5 毫米六角扳手反向固定球头；拆下后弃用



48. 将平衡杆从左后末端连杆上拆下
    注

    为了获得拆下末端连杆的正确角度，可能需要向上/向下移动平衡杆；必要时可借助撬杆



49. 拆卸将右后平衡杆末端连杆固定到平衡杆的螺母
    注

    1 个自锁螺母，15 毫米，55 Nm；松开螺母，然后用 5 毫米六角扳手反向固定球头；拆下后弃用



50. 将平衡杆从右后末端连杆上拆下
    注

    为了获得拆下末端连杆的正确角度，可能需要向上/向下移动平衡杆；必要时可借助撬杆



51. 放置支架以支撑后副车架的前部



52. 拆卸将平衡杆固定到副车架的螺栓
    注

    4 个螺纹胶螺栓，11 毫米，30 Nm；拆下后弃用



53. 降低支架并将平衡杆从车辆上拆下



54. 将支架从车辆下方移走

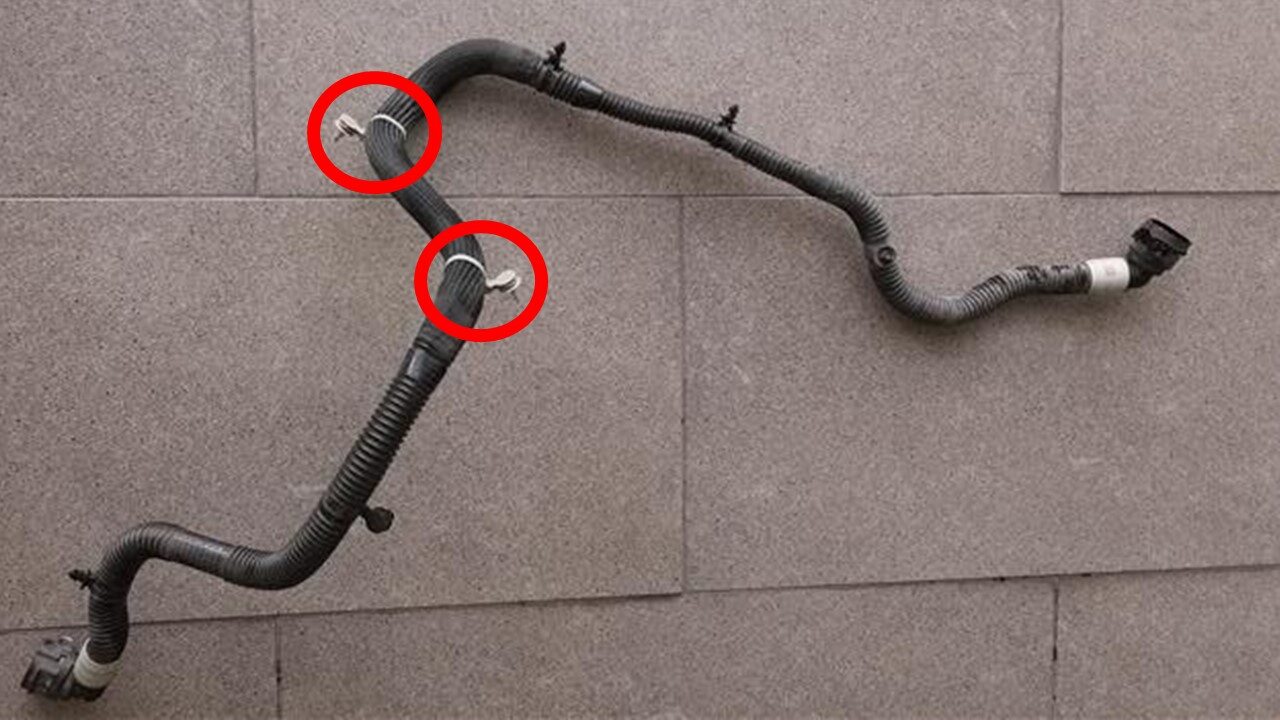

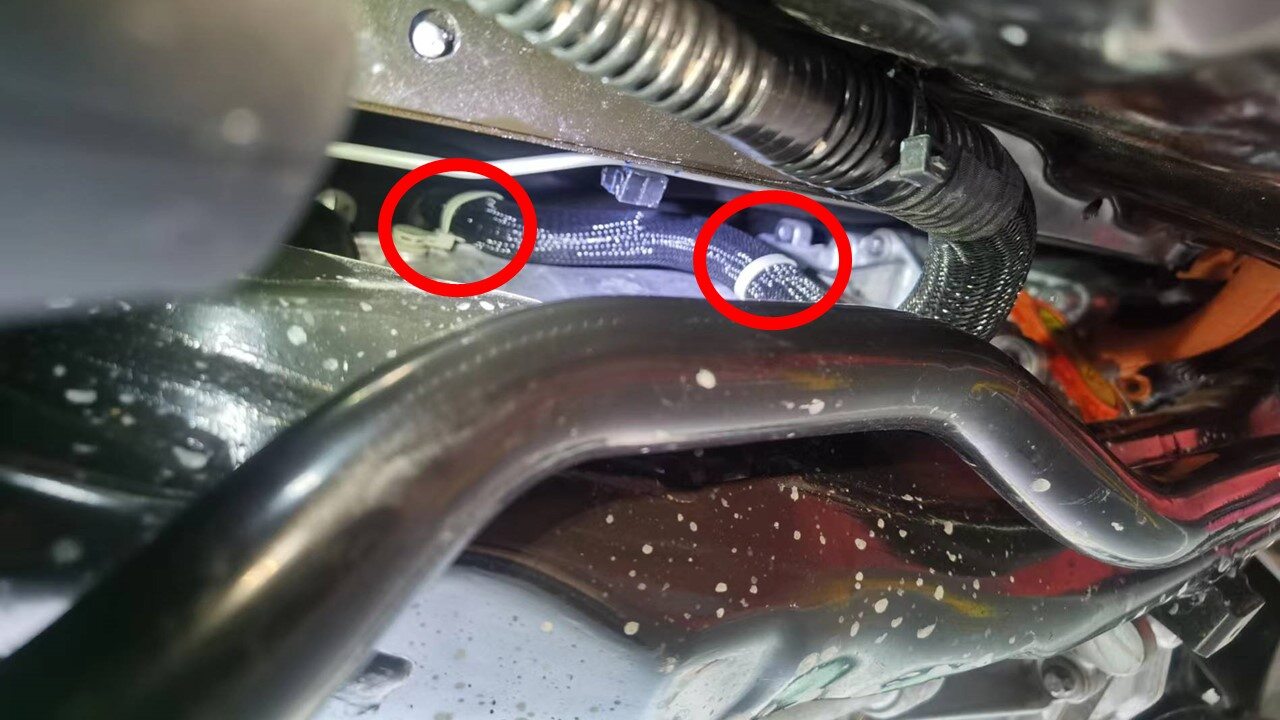

55. 松开将冷却液软管固定到左侧剪力板的卡子
    注

    2 个树形头卡子

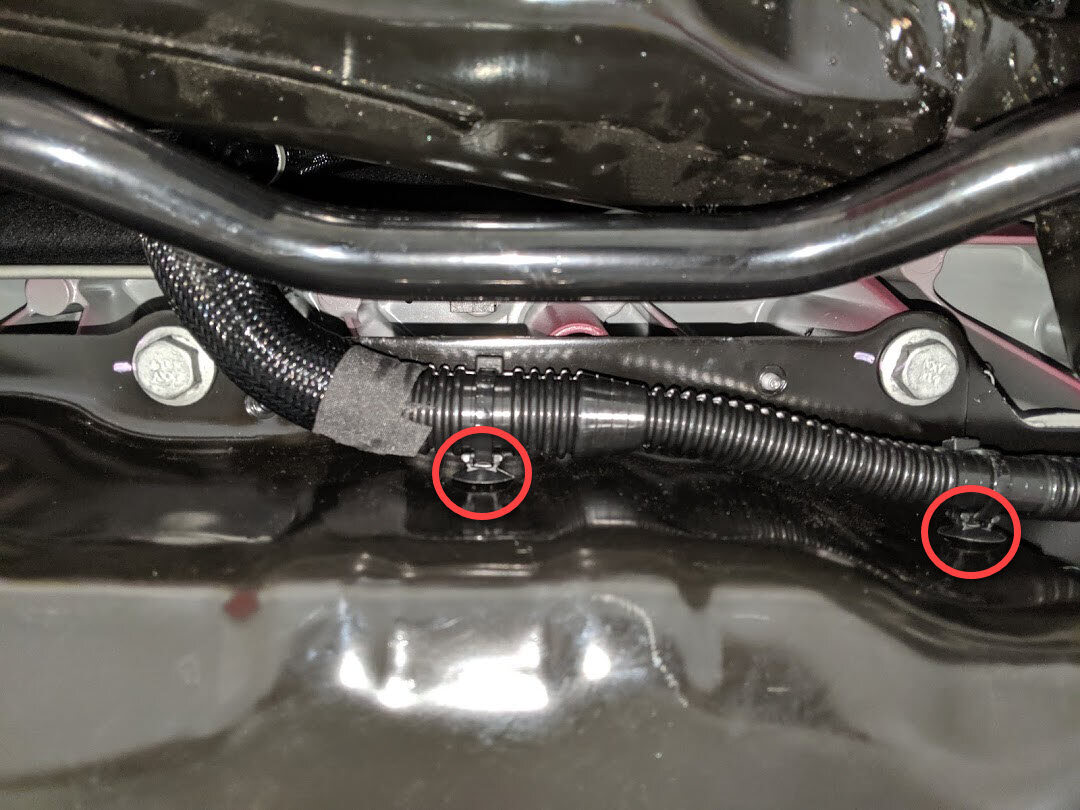

56. 从电池后车底护板上松开左侧软管夹
    注

    2 个夹子；旧款车上的夹子数量可能不同



57. 从电池后车底护板上松开右侧软管夹
    注

    2 个树形头卡子



58. 松开将冷却液软管固定到右侧剪力板的卡子
    注

    2 个树形头卡子



59. 拆卸用于固定电池外壳后车底护板的下部螺栓
    注

    2 个螺栓，EP10，13 Nm



60. 拆卸用于固定电池外壳后车底护板的上部螺母
    注

    1 个螺母，10 毫米，13 Nm



61. 将用于固定电池外壳后车底护板的上部螺栓从高压电池上拆下
    注

    4 个螺栓，13 毫米，35 Nm



62. 将电池外壳后车底护板从高压电池组上拆下



63. 将冷却液排放容器放置在高压电池左后侧下方
64. 从高压电池后部断开后驱动单元变流器入口软管并堵住两端
    注

    1 个弹簧夹，2 个塞子





65. 将冷却液排放容器放置在左后驱动单元区域下方



66. 从液力联轴节上断开后驱动单元变流器进口管道
    注

    1 个弹簧夹，2 个堵头；堵住软管末端和液力联轴节



67. 将冷却液排放装置放置在高压电池右后侧下方
68. 断开冷却液出口软管与后动力总成回流软管的连接并堵住软管
    注

    1 个弹簧夹，2 个堵头；必要时，使用车间毛巾清理右门槛板内部的残留冷却液





69. 从车辆下方取走冷却液排放容器
70. 拆卸将后驱动单元高压电缆支架固定到高压电池的螺母
    注

    1 个螺母，10 毫米，10 Nm



71. 断开后驱动单元高压电缆与高压电池的连接
    注

    1 个连接器；松开锁片并向上旋转释放杆以分开连接器；请勿强行提起释放杆；确保后驱动单元接头上的对准锁片未损坏







72. 将副车架举升工具放入后副车架下方的适当位置



73. 将供气装置连接到副车架举升工具



74. 升起副车架举升工具以支撑后副车架
    注

    3 个系带；将系带末端的金属钩固定到副车架举升工具上的环上，拉动系带直至固定；必要时降低车辆；建议寻求他人协助





75. 拆卸左侧剪力板小号紧固件
    注

    2 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。



76. 拆卸将左侧剪力板和副车架固定到车身的大号螺栓，然后拆下剪力板
    注

    1 个螺栓，21 毫米，130 Nm；拆下后弃用



77. 拆卸右侧剪力板的小号紧固件
    注

    2 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。



78. 拆卸将右侧剪力板和副车架固定到车身的大号螺栓，然后拆下剪力板
    注

    1 个螺栓，21 毫米，130 Nm；拆下后弃用



79. 拆卸将副车架固定到车身的左后螺栓
    注

    1 个螺栓，21 毫米，165 Nm；拆下后弃用





80. 拆卸将副车架固定到车身的右后螺栓
    注

    1 个螺栓，21 毫米，165 Nm；拆下后弃用





81. 降低副车架举升工具，以将副车架从车辆上拆下
    注

    降低副车架时请务必小心，请勿损坏组件



82. 从副车架举升工具上断开供气装置



83. 将副车架举升工具和副车架从车辆上移走
    注

    必要时举升车辆

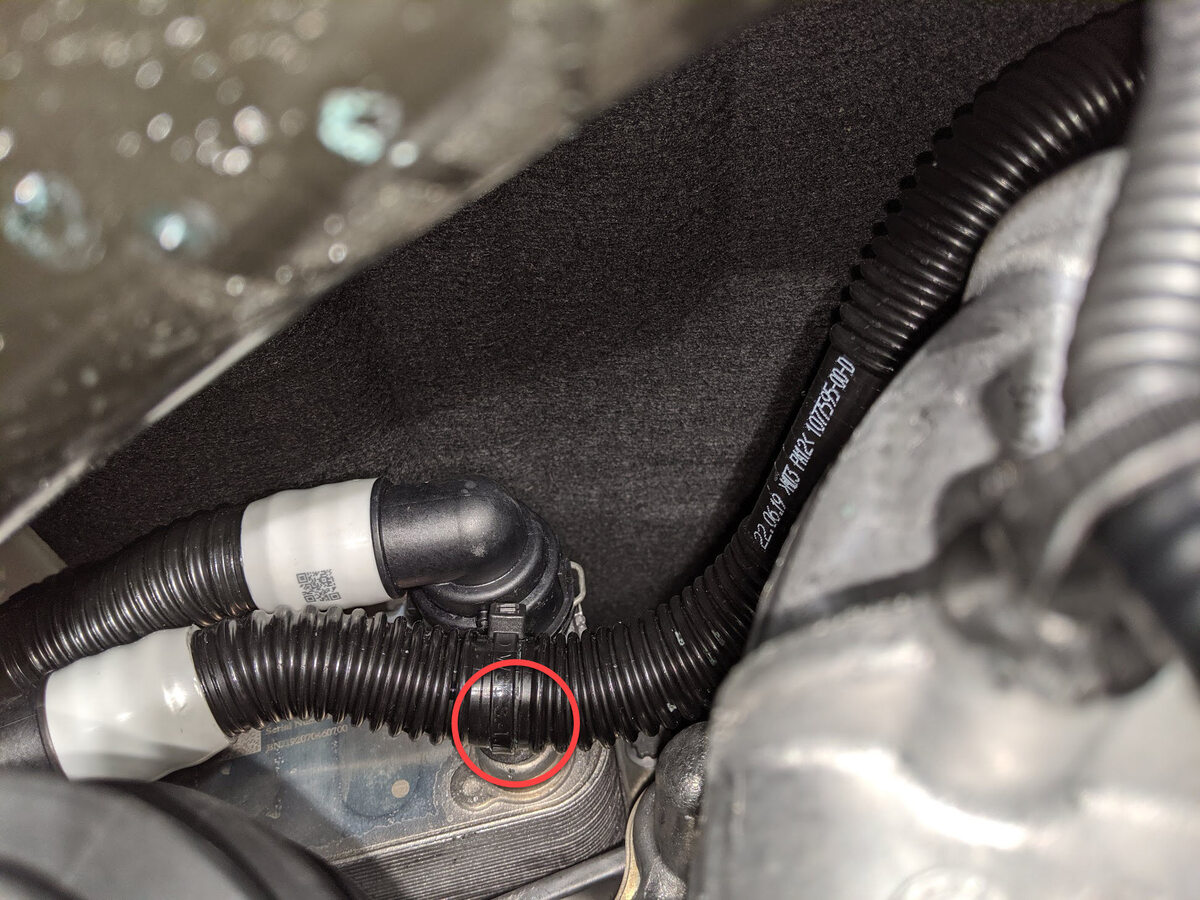

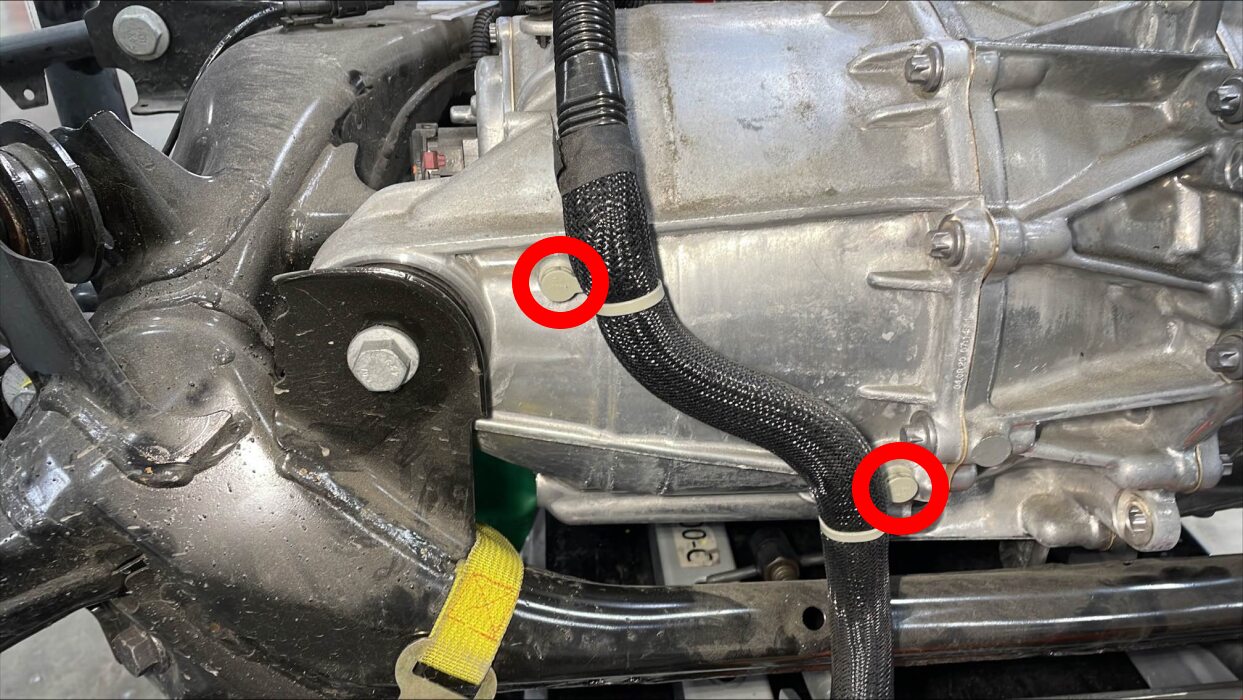

84. 松开固定变流器冷却液软管的夹子
    注

    4 个卡子

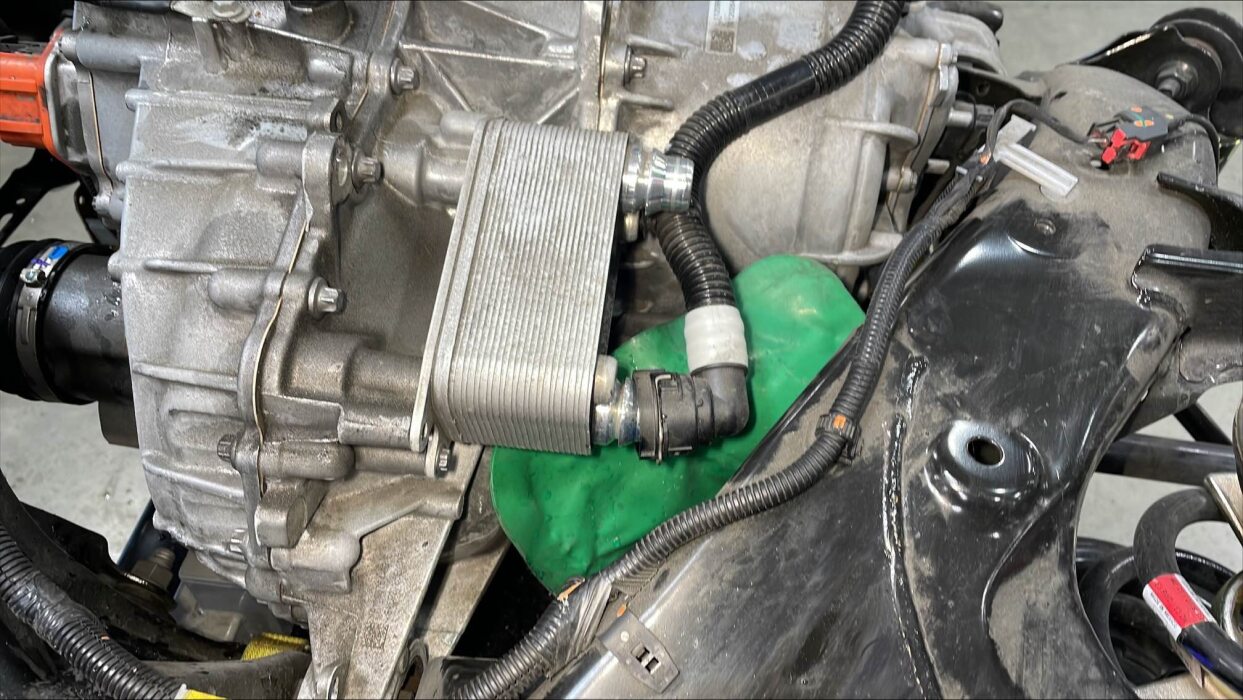

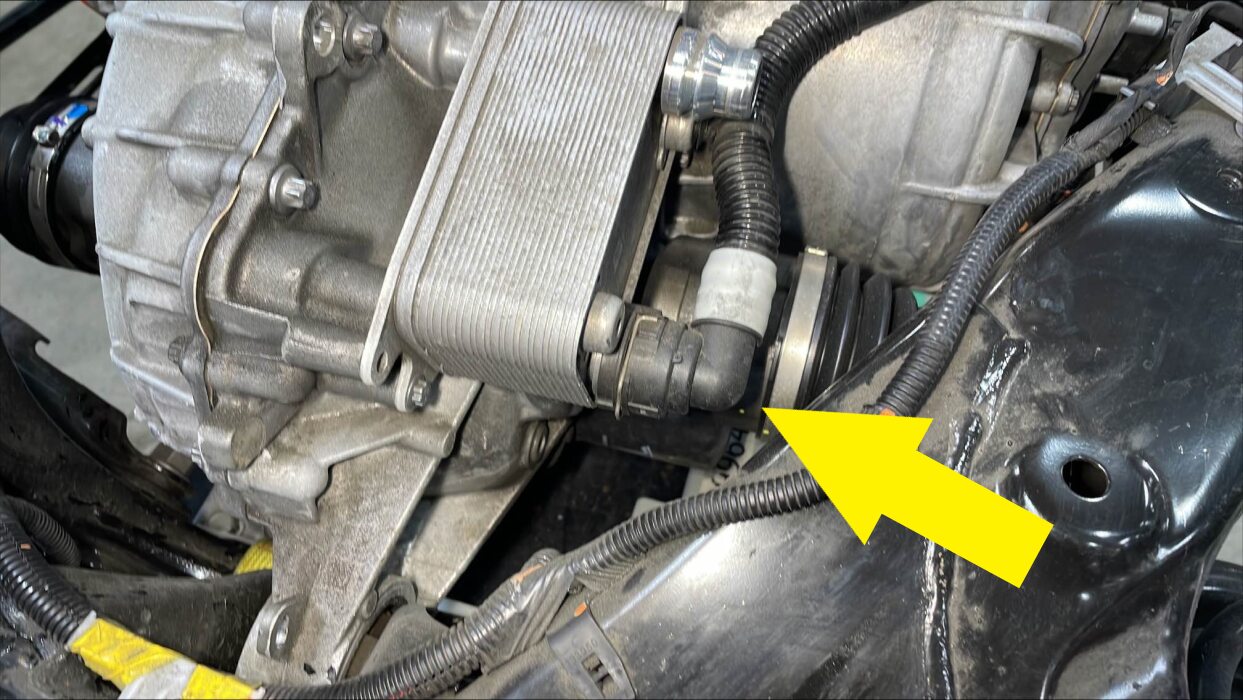

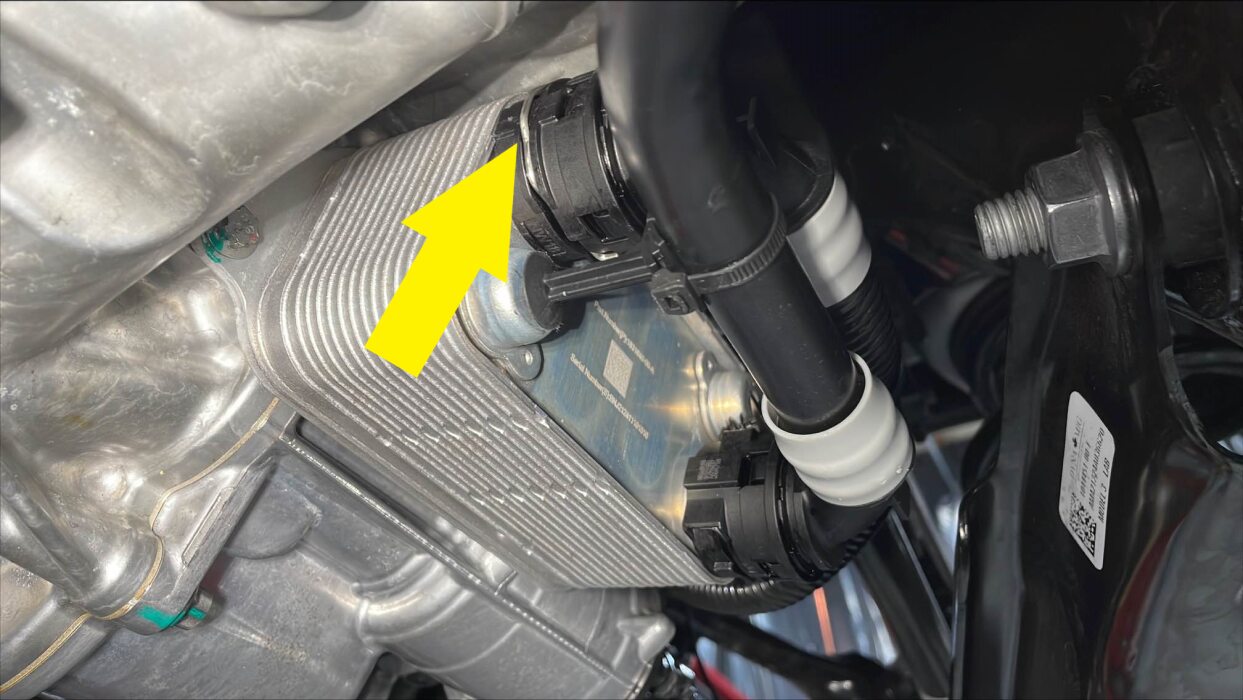

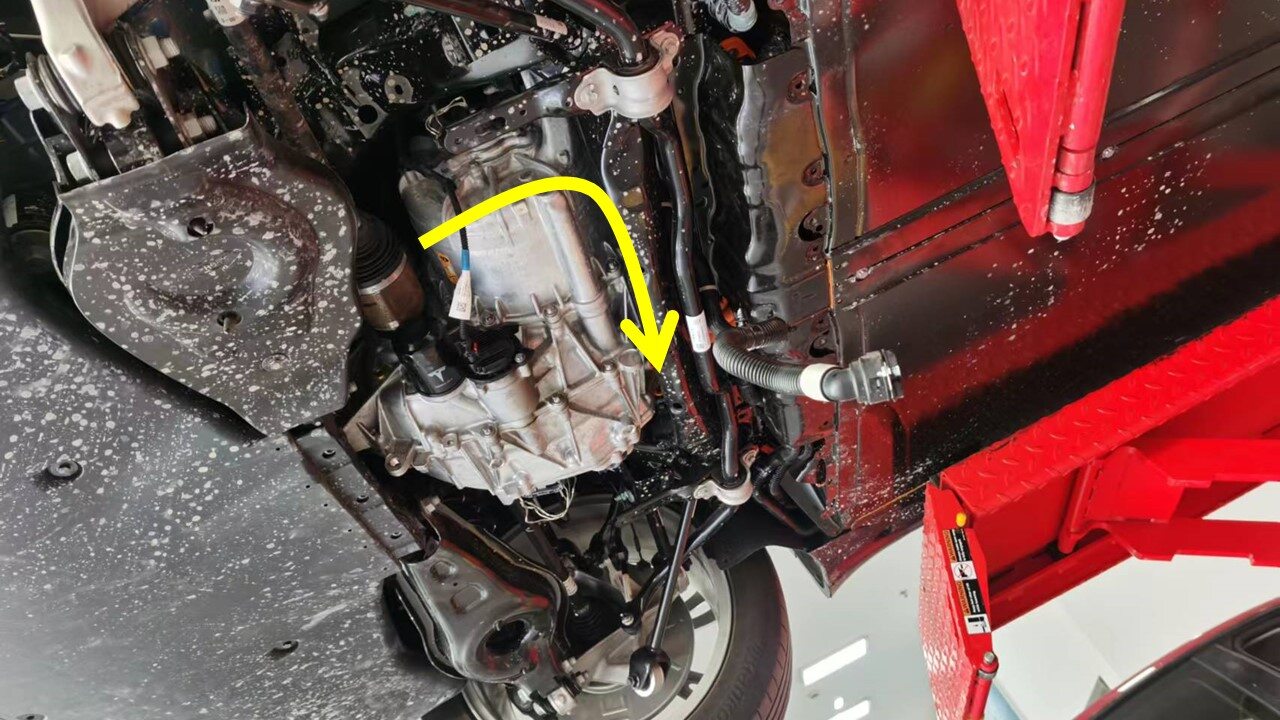

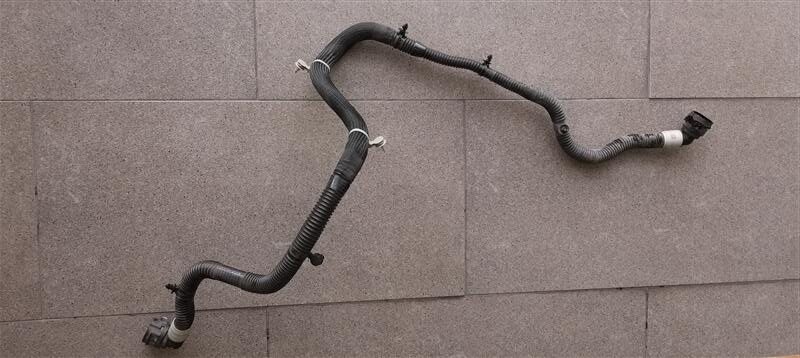

85. 从后驱动单元热交换器上拆下冷却液出口软管，然后拆下软管
    注

    1 个弹簧夹





86. 将冷却液出口软管固定到驱动单元冷却器
    注

    1 个弹簧夹；执行推拉推测试以确保软管完全就位



87. 紧固用于将变流器至冷却液软管紧固到后驱动单元的卡子
    注

    4 个卡子



88. 将副车架举升工具和副车架放置在车辆下方



89. 将供气装置连接到副车架举升工具



90. 将驱动单元和副车架举升到位
    注

    升起副车架时请务必小心，请勿损坏组件



91. 安装将后副车架固定到车身的右后螺栓并手动拧紧
    注

    1 个螺栓，21 毫米，165 Nm；安装新螺栓；在后续步骤中紧固





92. 安装将后副车架固定到车身的左后螺栓并手动拧紧
    注

    1 个螺栓，21 毫米，165 Nm；安装新螺栓；在后续步骤中紧固





93. 将螺栓和剪力板安装到后副车架左侧并手动拧紧
    注

    1 个螺栓，21 毫米，130 Nm；安装新螺栓；在后续步骤中紧固



94. 安装将左后剪力板固定到车身的螺栓并手动拧紧
    注

    2 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。在后续步骤紧固。



95. 将螺栓和剪力板安装到后副车架右侧并手动拧紧
    注

    1 个螺栓，21 毫米，130 Nm；安装新螺栓；在后续步骤中紧固



96. 安装将右侧剪力板固定到高压电池的螺栓并手动拧紧
    注

    2 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。在后续步骤中紧固。



97. 紧固将剪力板固定到车辆的螺栓
    注

    4 个螺栓，13 毫米，非结构化电池组车辆为 35 Nm，结构化电池组车辆为 62 Nm。





98. 紧固将副车架和左后剪力板固定到车身的螺栓
    注

    1 个螺栓，21 毫米，130 Nm



99. 紧固将副车架和右后剪力板固定到车身的螺栓
    注

    1 个前部螺栓，21 毫米，130 Nm



100. 紧固将副车架右后部固定到车身的螺栓
     注

     1 个后部螺栓，21 毫米，165 Nm；紧固后标记螺栓





101. 紧固将副车架左后部固定到车身的螺栓
     注

     1 个后部螺栓，21 毫米，165 Nm；紧固后标记螺栓





102. 安装将冷却液软管固定到右侧剪力板的卡子
     注

     2 个树形头卡子



103. 安装将冷却液软管固定到左侧剪力板的卡子
     注

     2 个树形头卡子



104. 从车辆上降下后副车架举升工具
     注

     确认黄色安全带已从副车架上拆下



105. 从副车架举升工具上断开供气装置



106. 将副车架举升工具从车辆下方移走



107. 将后驱动单元高压电缆连接到高压电池
     注

     1 个连接器；确保在固定连接器前，连接器锁与连接器呈 90 度角；一只手支撑连接器，另一只手锁定锁片。安装后，确认闩锁未损坏且完全固定在锁止位置





108. 安装将后驱动单元高压电缆支架固定到高压电池的螺母
     注

     1 个螺母，10 毫米，10 Nm



109. 将冷却液排放装置放置在高压电池右后侧下方



110. 拆卸接头端部的塞子，然后将冷却液出口软管连接到后部动力总成回流软管。
     注

     执行推拉推测试，确保软管完全就位。必要时，用车间抹布清理冷却液残留。如果冷却液流失量超过 1 升，则需要进行真空加注。

111. 将冷却液排放容器放置在高压电池左后侧下方



112. 拆卸塞子并将后驱动单元变流器进口软管连接到高压电池后部
     注

     1 个弹簧夹；执行推拉推测试以确保软管完全就位





113. 从车辆下方取走冷却液排放容器



114. 将电池外壳后车底护板放置到高压电池上，以备安装



115. 安装将电池外壳后车底护板固定到高压电池的上部螺栓并手动拧紧
     注

     4 个螺栓，13 毫米，35 Nm；在后续步骤中紧固



116. 安装用于固定电池外壳后车底护板的上部螺母并手动拧紧
     注

     1 个螺母，10 毫米，13 Nm；在后续步骤中紧固



117. 安装用于固定高压电池外壳后车底护板的下部螺栓
     注

     2 个螺栓，EP10，13 Nm；较早的 VIN 可能配备更多螺栓



118. 紧固将高压电池和后车底护板固定到车辆的螺栓
     注

     4 个螺栓，13 毫米，35 Nm



119. 紧固用于固定电池外壳后车底护板的上部螺母
     注

     1 个螺母，10 毫米，13 Nm



120. 安装用于固定高压电池外壳后车底护板的下部螺栓
     注

     2 个螺栓，EP10，13 Nm；较早的 VIN 可能配备更多螺栓



121. 将右侧软管夹安装到电池后车底护板
     注

     2 个树形头卡子



122. 将左侧软管夹安装到高压电池外壳后车底护板
     注

     2 个夹子；旧款车上的夹子数量可能不同



123. 将平衡杆放置到位以备安装，然后升起支架以支撑平衡杆



124. 安装将平衡杆固定到副车架的螺栓
     注

     4 个螺纹胶螺栓，11 毫米，30 Nm；安装新的螺纹胶螺栓



125. 将左后末端连杆放置到平衡杆上
     注

     调整末端连杆，使其与平衡杆对齐，为了获得安装末端连杆的正确角度，还可能需要向上/向下移动平衡杆



126. 安装将左后末端连杆固定到平衡杆的螺母
     注

     1 个自锁螺母，15 毫米，55 Nm；用 5 毫米六角扳手反向固定球头；安装新的自锁螺母；紧固后标记螺栓



127. 将右后末端连杆放置到平衡杆上
     注

     调整末端连杆，使其与平衡杆对齐，为了获得安装末端连杆的正确角度，还可能需要向上/向下移动平衡杆



128. 安装将右后末端连杆固定到平衡杆的螺母
     注

     1 个自锁螺母，15 毫米，55 Nm；用 5 毫米六角扳手反向固定球头；安装新的自锁螺母；紧固后标记螺栓



129. 将支架从车辆下方移走



130. 将后驱动单元接地带安装到车身
     注

     1 个螺栓，10 毫米，10 Nm



131. 将左侧 12V 副车架线束夹安装到车身上
     注

     1 个夹子



132. 连接左侧 12V 副车架线束连接器
     注

     1 个连接器；接合锁片



133. 将右侧 12V 副车架线束夹安装到车身上
     注

     1 个夹子



134. 连接右侧 12V 副车架线束连接器
     注

     1 个连接器；接合锁片



135. 将后扩散器安装到后饰板总成并将卡子固定到车身
     注

     6 个卡子



136. 在后扩散器螺栓上涂抹 Loctite 222，然后安装将后扩散器固定到车身的螺栓
     注

     9 个螺栓，10 毫米，4 Nm



137. 部分降下车辆并设定至锁止位
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
138. 安装将右减震器固定到车身顶部支座处的螺栓
     注

     2 个螺栓，15 毫米，41 Nm



139. 将右后制动钳安装到转向节上
     注

     2 个螺栓，E18，83 Nm；安装新螺栓；将 S 型挂钩从车辆上拆下



140. 拆卸将右制动盘固定到轮毂轴承的螺栓
     注

     1 个螺栓，10 毫米，5 Nm



141. 将轮毂轴承千斤顶适配器安装到右后轮毂轴承上
     注

     5 个带耳螺母，21 毫米；手动拧紧



142. 放置并升起支架，以在行驶高度模拟右后悬架



143. 使用后部行驶高度扭矩表确认右悬架已设置到行驶高度规格范围内
     注

     可能需要微调支架或压缩工具



144. 作为辅助检查，测量围板底部到轴中心的距离，以确保右悬架已设置到行驶高度
     注

     距离应为 427 毫米



145. 紧固将右后止推杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



146. 紧固将右后上前连杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



147. 紧固将右后下前连杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



148. 紧固将右后上尾连杆固定到转向节的螺栓
     注

     1 个螺栓，21 毫米，134 Nm；用油性记号笔标记



149. 将支架从右悬架下方拆下



150. 将轮毂轴承千斤顶适配器从右后轮毂轴承上拆下
     注

     5 个带耳螺母，21 毫米；手动拧紧



151. 安装将右制动盘固定到轮毂轴承的螺栓
     注

     1 个螺栓，10 毫米，5 Nm



152. 将弹簧压缩器从右后螺旋弹簧上拆下





153. 安装将左减震器固定到车身顶部支座的螺栓
     注

     2 个螺栓，15 毫米，41 Nm；在减震器顶部施加压力，向下推动以从轮毂内衬上脱离



154. 将左后制动钳安装到左后转向节上
     注

     2 个螺栓，E18，83 Nm；安装新螺栓；将 S 型挂钩从车辆上拆下



155. 拆卸将左制动盘固定到轮毂轴承的螺栓
     注

     1 个螺栓，10 毫米，5 Nm



156. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上
     注

     5 个带耳螺母，21 毫米；手动拧紧



157. 放置并升起支架，以在行驶高度模拟左后悬架



158. 使用后部行驶高度扭矩表确认左悬架已设置到行驶高度规格范围内
     注

     可能需要微调支架或弹簧压缩器工具



159. 作为辅助检查，测量围板底部到轴中心的距离，以确保左悬架已设置到行驶高度
     注

     距离应为 427 毫米



160. 紧固将左后止推杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



161. 紧固将左后上前连杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



162. 紧固将左后下前连杆固定到转向节的螺栓
     注

     1 个螺栓，18 毫米，76 Nm；用油性记号笔标记



163. 紧固将左后上尾连杆固定到转向节的螺栓
     注

     1 个螺栓，21 毫米，134 Nm；用油性记号笔标记



164. 将支架从左后悬架下方拆下



165. 将轮毂轴承千斤顶适配器从左后轮毂轴承上拆下
     注

     5 个带耳螺母，21 毫米；手动拧紧



166. 安装将左后制动盘固定到左后轮毂轴承的螺栓
     注

     1 个螺栓，10 毫米，5 Nm



167. 将弹簧压缩器从左后螺旋弹簧上拆下





168. 完全升起车辆，然后将举升机降低至锁止位
     注

     将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
169. 安装左后悬架护罩
     注

     1 个螺栓，10 毫米，6 Nm，2 个锁片



170. 安装右后悬架护罩
     注

     1 个螺栓，10 毫米，6 Nm，2 个锁片



171. 在中间流线型护板螺栓上涂抹 Loctite 222，然后安装中间流线型护板
     注

     9 个螺栓，10 毫米，5 Nm



172. 部分降下车辆并设定至锁止位
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
173. 安装左后轮毂
     注

     5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具



174. 安装右后轮毂
     注

     5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具



175. 降下车辆，直至轮胎接触到地面
     注

     将举升机升离锁止位，然后固定住释放杆，使锁具在降下车辆时保持活动自如
176. 紧固左后轮毂
     注

     5 个螺母，21 毫米，175 Nm



177. 紧固右后轮毂
     注

     5 个螺母，21 毫米，175 Nm



178. 安装右后轮毂盖
     注

     1 个盖子；将气门嘴与轮毂盖腔体对齐



179. 安装左后轮毂盖
     注

     1 个盖子；将气门嘴与轮毂盖腔体对齐



180. 打开所有四个车门
     注

     锁定后车门，防止意外锁闭



181. 拆卸冷却液罐罐盖



182. 检查冷却液液位，必要时加满
     注

     确保液位位于 Max 线处



183. 连接紧急响应回路和 12V 负极端子
     注

     1 个螺母，10 毫米，6 Nm，1 个连接器；接合锁片，首先连接紧急响应回路，然后再连接 12V 负极端子，以免损坏车载电脑





184. 安装第二排座椅座垫
     注

     1 个连接器；向后滑动后座垫，然后将泡沫与座椅滑轨对齐；进行推拉测试以确保座垫已完全就位







185. 将右前座椅移回原位



186. 将左前座椅移回原位



187. 长按驻车按钮以退出电子驻车制动 (EPB) 维护模式
     注

     如有必要，可移走轮挡





188. 使用 Toolbox 3.0 与车辆相连
189. 选择 “Actions/Autodiag” 选项卡，然后搜索 “Purge”
190. 选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start”，点击 “Run”，然后等待例行程序完成。
     注

     确保车辆未处于行驶状态；尽管出现停止消息，但计划仍在运行；此时将听到冷却液泵的声音，测试持续约 10 分钟，怠速 = 约 1500 RPM，测试速度将在 3500-6500 RPM 之间变化，阀门将在串联和并联之间切换；将车辆转入行驶状态可停止此例行程序，如果速度徘徊在 7000 RPM 左右，则说明液泵存在气锁状况，请重新执行真空加注；继续添加冷却液并进行排空，直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间；完成后，选择窗口右上角的 “X” 关闭







191. 检查冷却液液位，必要时加满
     注

     确保液位位于 Max 线处



192. 安装冷却液罐罐盖



193. 安装后挡板
     注

     14 个卡子；固定前备箱后围，防止其在接合前部卡子时弯曲





194. 关闭前备箱盖
195. 按下 “NEXT”，开始运行。TEST-SELF_VCFRONT_X_HEAT-PUMP-THERMAL-PERFORMANCESearch for routine in ToolboxHeat Pump Thermal System Performance Test
     注

     完成后，选择窗口右上角的 “X” 关闭
196. 从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接
197. 升起所有车窗
198. 关闭所有四个车门
     注

     如果已接通 12V 电源，请在关闭前解锁后车门
199. 将车辆驶离举升机
     注

     完全降下举升架臂，如果需要，将其从车辆下部移走；将悬架退出“Jack 模式”（如有配备）
200. 检查胎压
     注

     4 个轮胎；根据需要设置到规格范围内；参考位于驾驶位 B 柱上的“轮胎和负载信息”标签



201. 验证定位侧板/转动板已锁定



202. 将车辆驾驶到定位架上



203. 向前拉动车辆，在转动板前约 0.5 英尺处停车，以便执行滚动补偿
     注

     切换到驻车挡





204. 切换到驻车挡



205. 放置轮挡
     注

     在驾驶侧后部轮胎的两侧放置轮挡



206. 将驾驶位座椅安全带锁定到锁扣中



207. 锁定左前车门并将车辆置于空档
     注

     请小心操作，请勿在门锁接合的情况下用力关闭车门





208. 部分升起定位架，然后降至锁止位



209. 将定位头安装到轮毂上
     注

     4 个定位头



210. 将车辆信息输入到定位机中
211. 执行滚动补偿
     注

     从左后轮胎下移走轮挡，然后推动轮胎后部，使车辆向前移动。车辆就位后，重新放置轮挡



212. 解锁定位侧板/转动板



213. 验证底盘高度测量工具已校准
     注

     根据需要进行调节；测量工具高度并调节读数进行匹配





214. 执行行驶高度测量
     注

     测量行驶高度，从每个角的高压电池车底护板孔向内测量 75 毫米；如果使用压舱袋，请根据需要移动前排座椅，以达到高度规格；有关行驶高度规格，请参阅“维修手册”



215. 启用制动踏板抑压器



216. 执行后倾角清除，然后安装方向盘托架和水平仪工具
     注

     如果外倾角和后倾角超出规格，请执行必要的外倾角和后倾角调节





217. 验证定位读数在规格范围内，然后打印车辆摘要



218. 将定位头从轮毂上拆下
     注

     4 个定位头



219. 拆卸制动踏板抑压器



220. 锁定定位侧板/转动板



221. 将定位架降到地面上



222. 解锁驾驶位车门，将车辆置于驻车挡，然后拆下方向盘水平仪和方向盘托架







223. 解锁左前座椅安全带



224. 移走轮挡



225. 将车辆驶离定位架
