B 柱盖板 - 内侧 - 第三排 - LH（拆卸和更换）

校正代码 13090012 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并完全降下全部车窗。
  2. 打开掀背车门。
  3. 将前排座椅移至最前端。
  4. 将第二排座椅移至“便利进出”模式。
  5. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  6. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  7. 拆下第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。

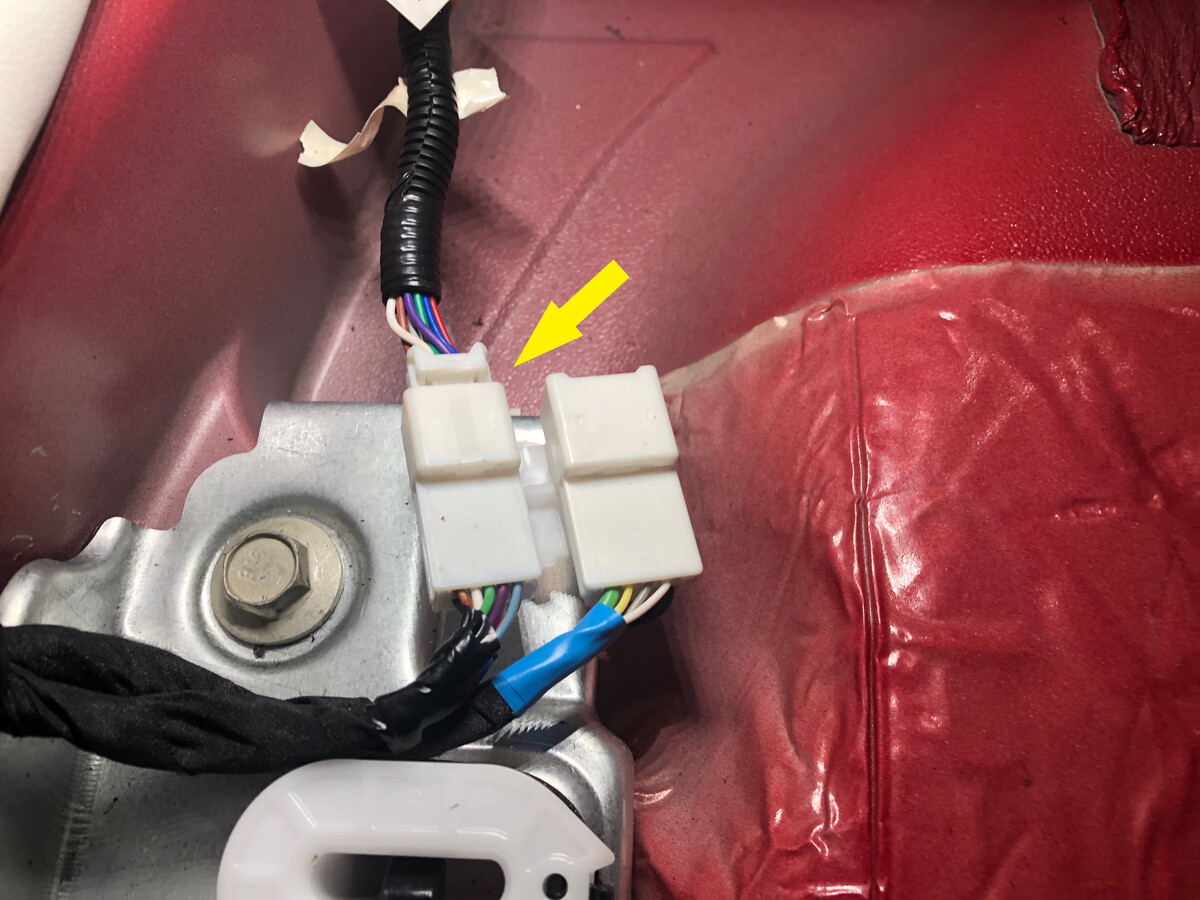

  8. 断开第三排座椅框架线束电气连接器。
  9. 拆下后部负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
  10. 拆下行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。

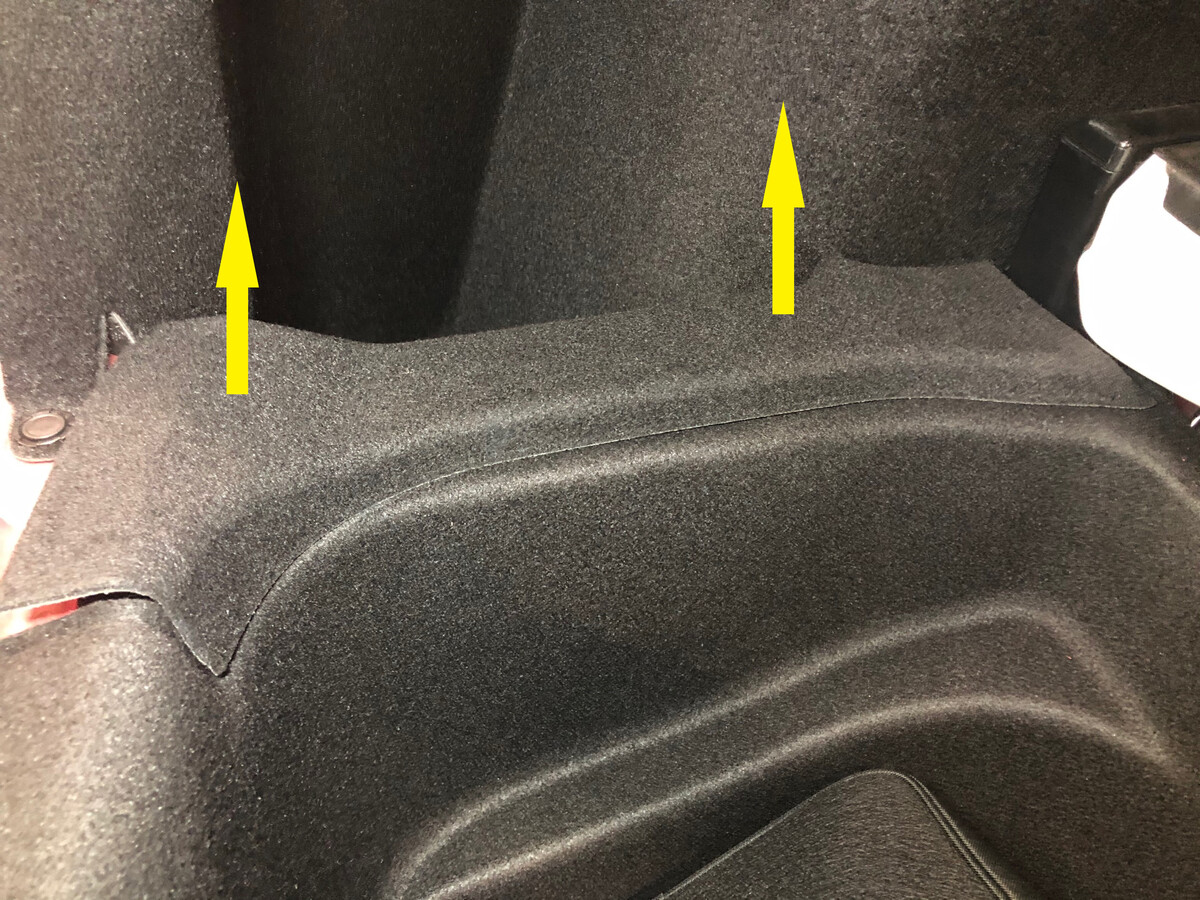

  11. 松开将 LH 行李箱支架固定到车辆的夹子和锁片，然后拆下饰板。对 RH 行李箱支架重复此步骤。
    图 1. LH 如图所示；RH 类似
  12. 从车辆上拆下行李箱毡毯。请参阅底板 - 后备箱（拆卸和更换）。
  13. 拆下第三排 LH 座椅背板。请参阅背板 - 第三排座椅 - LH（拆卸和更换）。
  14. 拆下第三排 LH 座椅头枕封闭板。请参阅头枕封闭板 - 第三排座椅 - LH（拆卸和更换）。
  15. 拆下第三排 LH 座椅肩部开关。肩部开关 - 座椅靠背 - 第三排 - LH（拆卸和更换）.
  16. 松开将第三排 LH 孔罩固定到座椅总成的夹子 (x2)，然后从总成上拆下饰板。

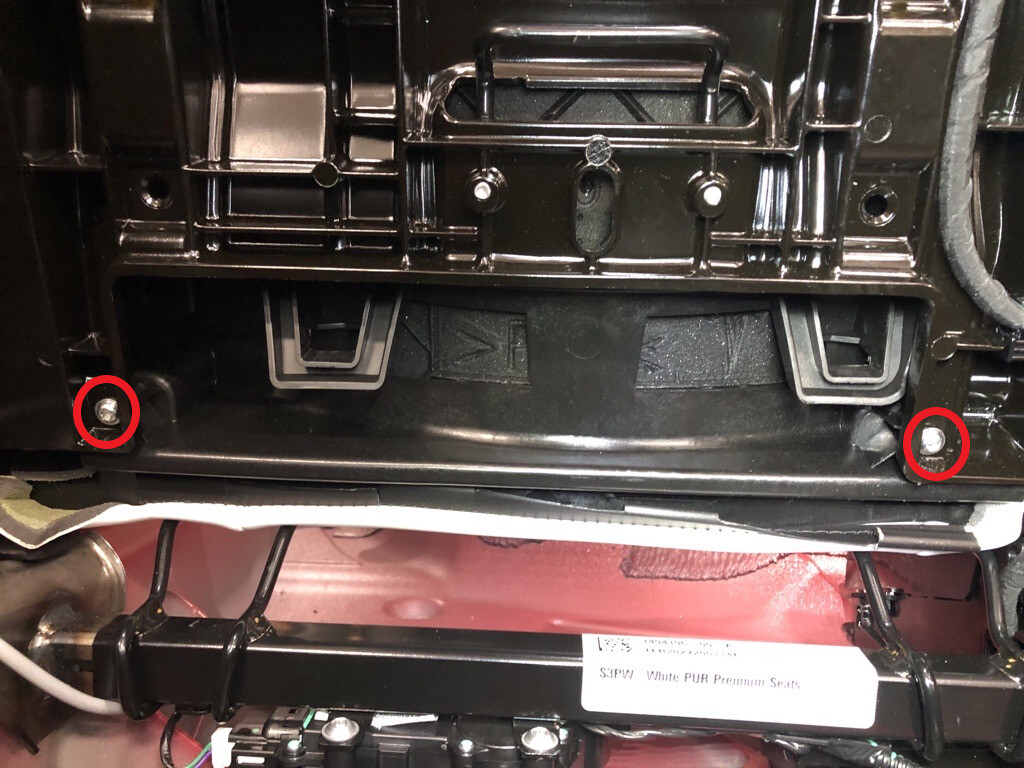

  17. 拆下将第三排 LH 靠背固定到 LH 座椅靠背总成的螺栓。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T25 套筒
    • 4 英寸加长件

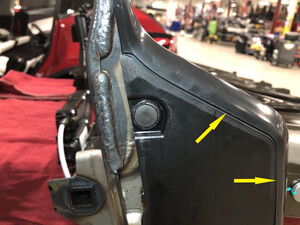

  18. 松开将第三排 LH 靠背固定到 LH 座椅靠背总成的夹子。
    提示： 使用钳子推夹子，同时向外推压靠背。
  19. 从座椅靠背总成上拆下第三排 LH 靠背。
  20. 拆下第三排 RH 座垫承梁。请参阅承梁 - 座垫 - 第三排 - LH（拆卸和更换）。
  21. 拆下并弃用将第三排 RH 座椅安全带卷收器固定到座椅框架总成的螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    图 2. LH 如图所示；RH 类似
  22. 拆下第三排 LH 座垫承梁。请参阅承梁 - 座垫 - 第三排 - LH（拆卸和更换）。

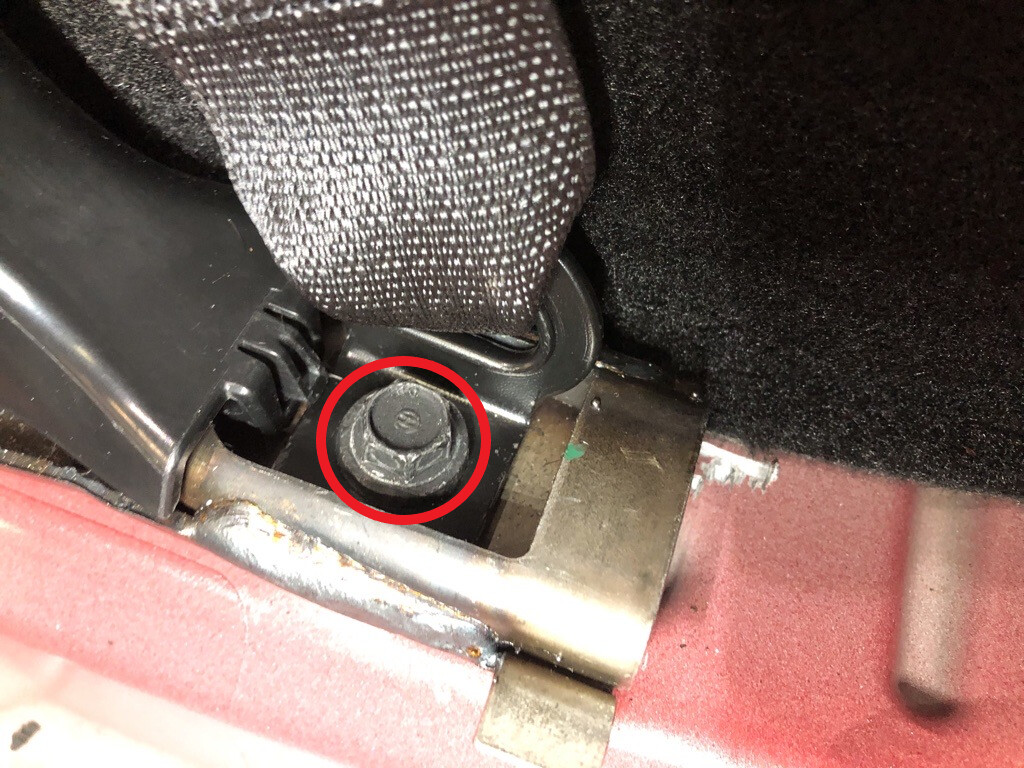

  23. 拆下将第三排 LH 座椅安全带卷收器固定到座椅框架总成的螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

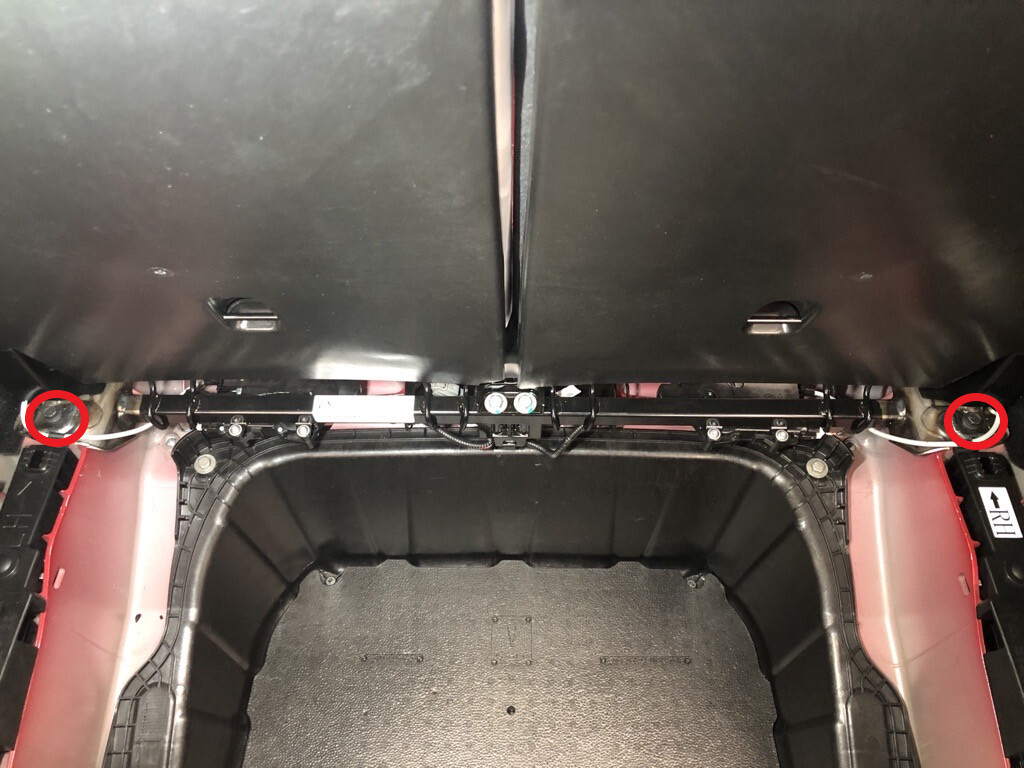

  24. 拆下并弃用将第三排座椅靠背总成固定到车身的外侧螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

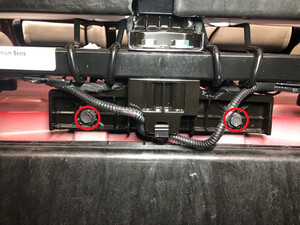

  25. 拆下并弃用将第三排 LH 座椅靠背总成固定到车辆的内侧螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

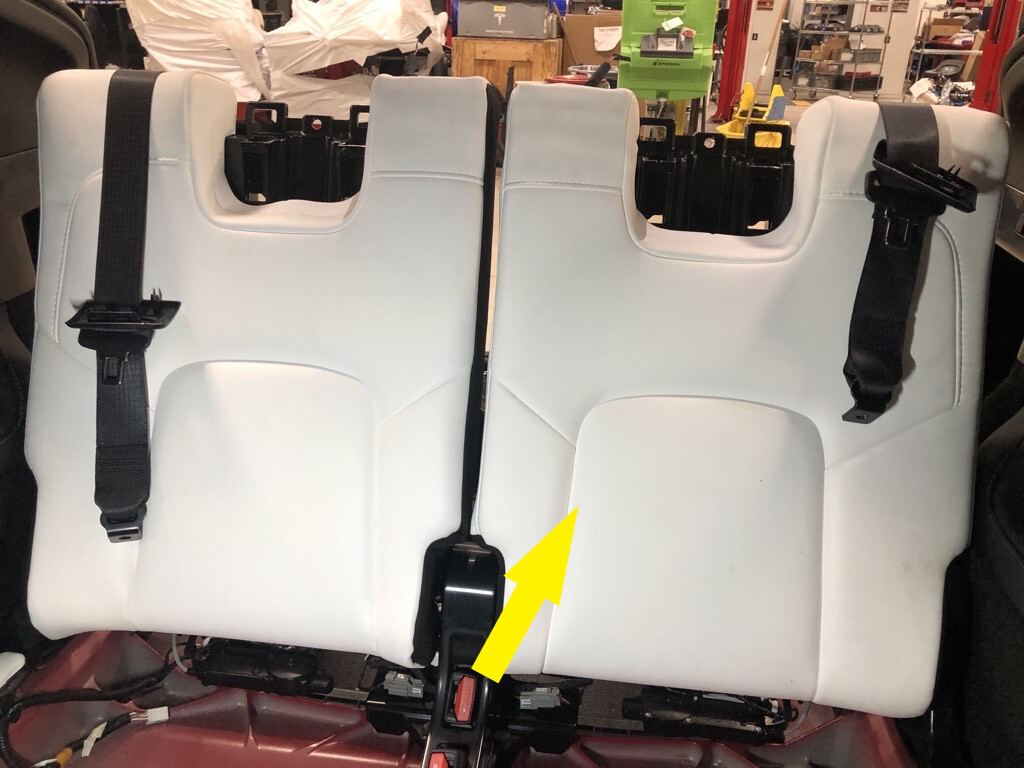

  26. 从车上拆下第三排座椅靠背总成。
  27. 松开将第三排 LH 座椅 B 柱盖板外侧固定到 B 柱盖板内侧的夹子。
  28. 拆下将第三排 LH 座椅 B 柱盖板内侧固定到座椅总成的夹子，然后从总成上拆下饰板。

安装

  1. 将第三排 LH 座椅 B 柱盖板内侧放到座椅总成上，然后安装将盖板固定到总成的夹子。
  2. 紧固将第三排 LH 座椅 B 柱盖板外侧固定到 B 柱盖板内侧的夹子。
  3. 将第三排座椅靠背总成安装到车辆上。
  4. 安装并用手拧紧将第三排 LH 座椅靠背总成连接到车辆的新内侧螺栓。
  5. 安装并用手拧紧将第三排 LH 座椅靠背总成连接到车辆的新外侧螺栓。
  6. 安装并用手拧紧将第三排 RH 座椅安全带卷收器固定到座椅框架总成的新螺栓。
  7. 安装将第三排 LH 座椅安全带卷收器固定到座椅框架总成的螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 拧紧将第三排 RH 座椅安全带卷收器固定到座椅框架总成的螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 11 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 拧紧将第三排座椅靠背总成固定到车身的外侧螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  10. 拧紧将第三排 LH 座椅靠背总成连接到车辆的内侧螺栓。
    37 Nm (27.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  11. 将第三排 LH 靠背放置到座椅靠背总成上，然后安装夹子，并拧紧锁片。
  12. 安装将第三排 LH 靠背固定到 LH 座椅靠背总成的螺栓。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T25 套筒
    • 4 英寸加长件

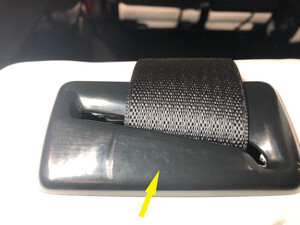

  13. 将第三排 RH 孔罩安装到座椅总成上。
    图 3. LH 如图所示；RH 类似
  14. 安装第三排 LH 座椅肩部开关。肩部开关 - 座椅靠背 - 第三排 - LH（拆卸和更换）.
  15. 安装第三排 LH 头枕座椅封闭板。请参阅头枕封闭板 - 第三排座椅 - LH（拆卸和更换）。
  16. 安装第三排 LH 座椅背板。请参阅背板 - 第三排座椅 - LH（拆卸和更换）。
  17. 安装行李箱毡毯。请参阅底板 - 后备箱（拆卸和更换）。
  18. 将 LH 行李箱支架放置在车辆上，然后将夹子和锁片安装就位。对 RH 行李箱支架重复此步骤。
    图 4. LH 如图所示；RH 类似
  19. 安装行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱（拆卸和更换）。
  20. 安装后部负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
  21. 安装第三排 LH 和 RH 座垫承梁。请参阅承梁 - 座垫 - 第三排 - LH（拆卸和更换）。
  22. 连接第三排座椅框架线束电气连接器。
  23. 安装第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。
  24. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  25. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  26. 将第二排座椅和前排座椅移回原位。
  27. 升起所有车窗，关闭所有车门。
  28. 关上掀背车门。
