通风口 - 前 - LH（拆卸和更换）
校正代码
14053102 0.30
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-04-07: 在 Toolbox 中添加了暖通空调 (HVAC) 例行程序相关步骤。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前通风口固定到仪表板支架的螺钉 |
 2.3 Nm (1.7 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸通风口饰件。请参阅饰件 - 通风口（拆卸和更换）。
-
拆下将左前通风口固定到仪表板 (IP) 的螺钉。2.3 Nm (1.7 lbs-ft)
-

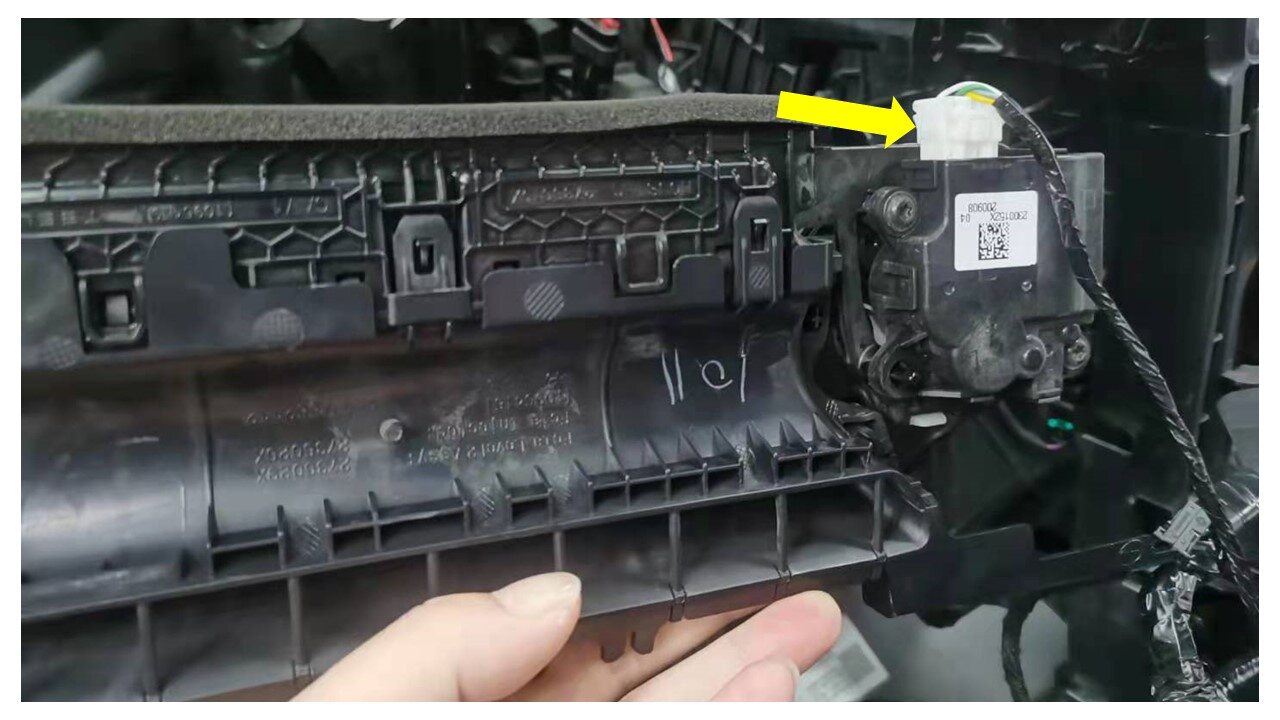

将左前通风口小心地从仪表板上松开，然后断开通风口电气连接器。
警告将通风口从仪表板上拆下，请勿用力过猛。
-
将左前通风口从车辆上拆下。
安装
-
将左前通风口放置在车辆上，然后连接通风口电气连接器。
-
小心地将左前通风口放置在仪表板上，然后安装将通风口固定到仪表板的螺钉。2.3 Nm (1.7 lbs-ft)警告如果车辆为左侧驾驶，那么请确保在安装左侧前通风口的腔体中取出泡沫块。
- 安装通风口饰件。请参阅饰件 - 通风口（拆卸和更换）。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox（连接和断开）。
- 运行 ODIN 例行程序 PROC_ICE_X_ENTER-SERVICE-MODE-PLUSvia Toolbox:(link)
-

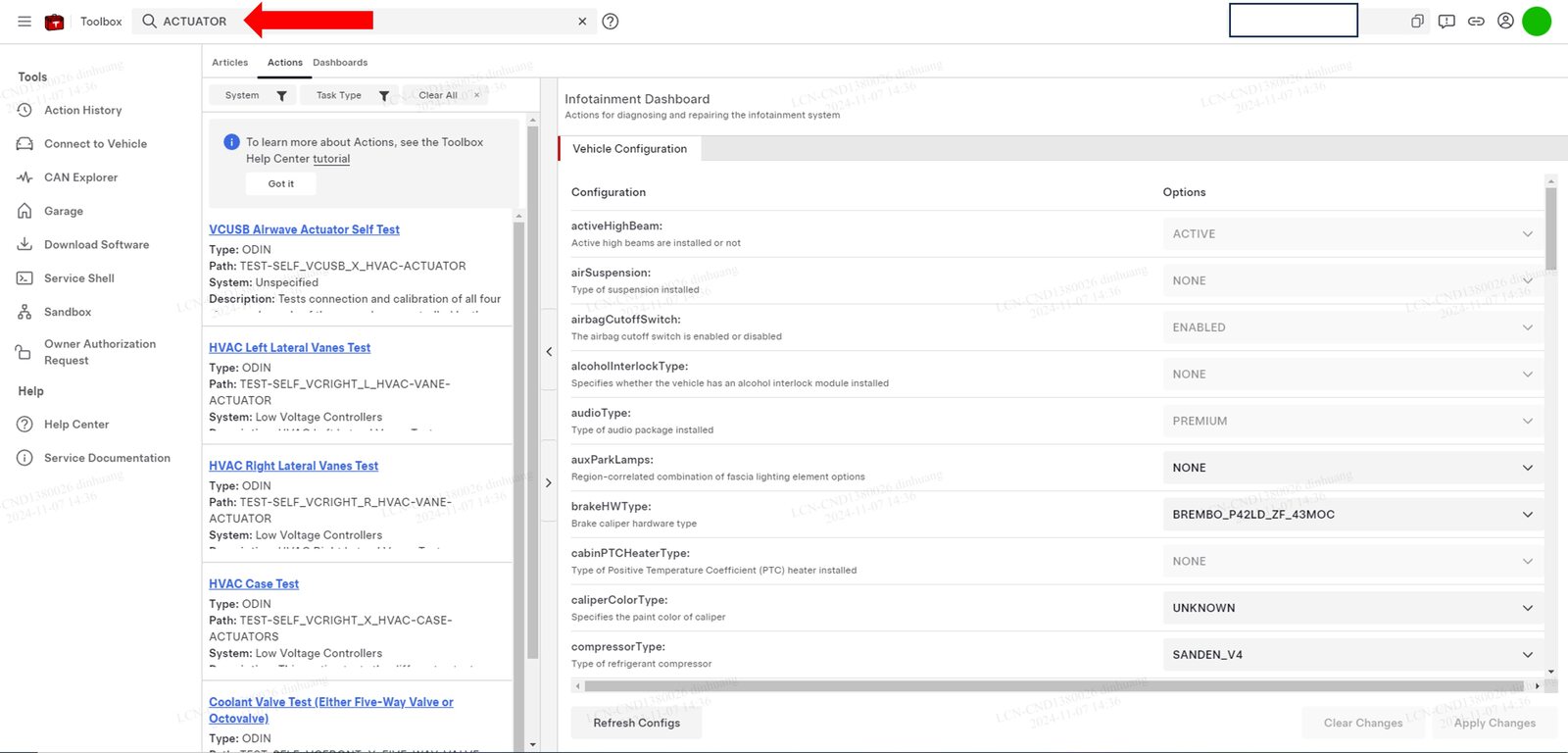

在 Toolbox 中，点击Actions选项卡，然后搜索 "Actuator"。
- 运行 ODIN 例行程序 TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORSvia Toolbox:(link)
- 运行 ODIN 例行程序 TEST-SELF_VCRIGHT_L_HVAC-VANE-ACTUATORvia Toolbox:(link)
- 通过装有 Toolbox 3 的笔记本电脑或车辆触摸屏禁用“维护模式”。请参阅维护模式。
