空调管路 - 超级歧管至压缩机(拆卸和更换)

校正代码 18201902 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 9 月 29 日:更新了 UI 界面例行程序,添加了“将制冷剂回收/重新加注校正代码 18200102 作为一项单独工项添加至服务工单”的说明。
  • 2023 年 6 月 12 日:添加了通过触摸屏执行的“热性能”例行程序。
Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  3. 解锁车辆网关。请参阅网关(解锁)
  4. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run,然后等待例行程序完成。
  5. 回收空调制冷剂。请参阅空调制冷剂(回收和重新加注)

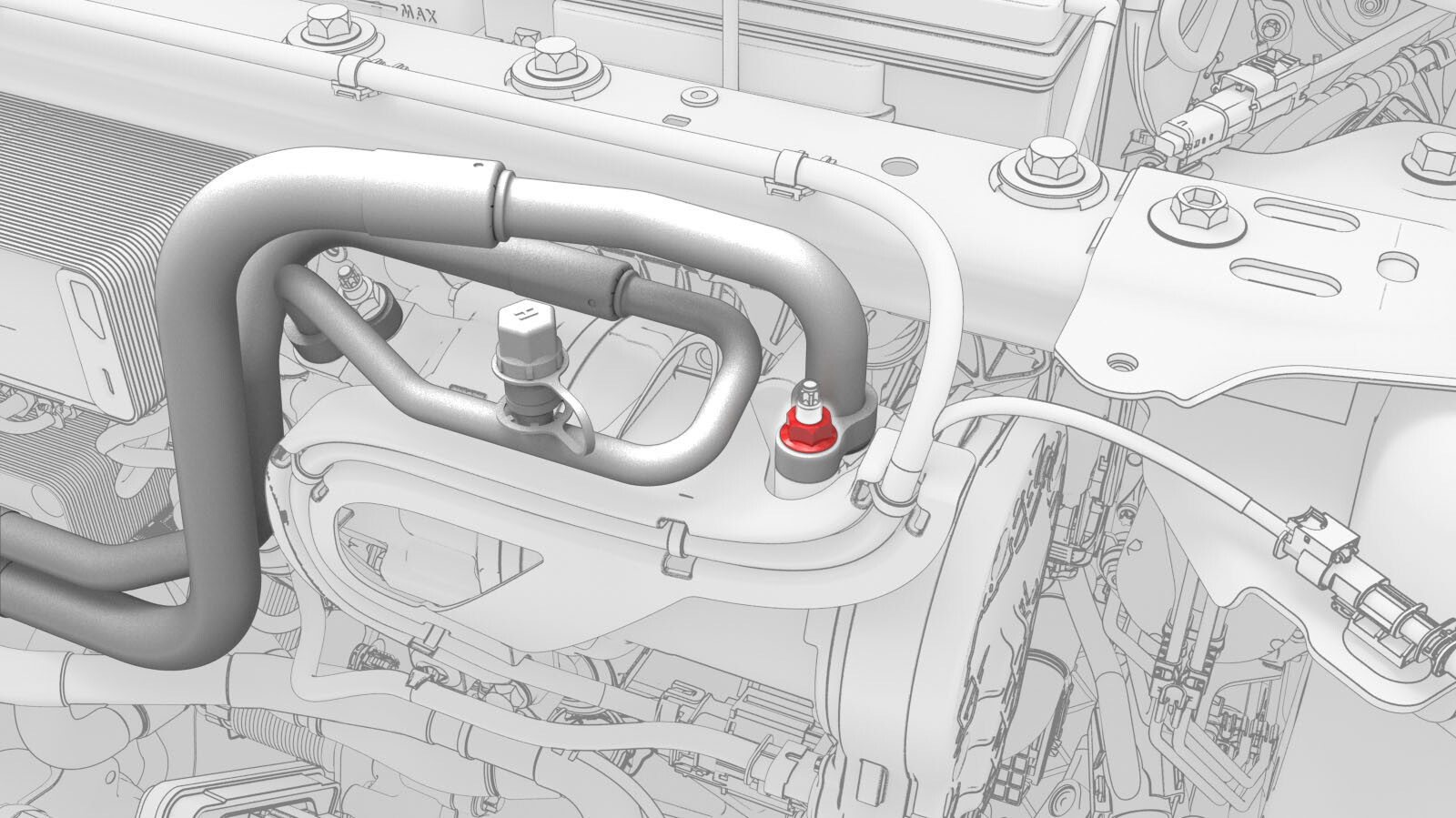

  6. 拆下将超级歧管至压缩机吸气管路固定到压缩机的螺母。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

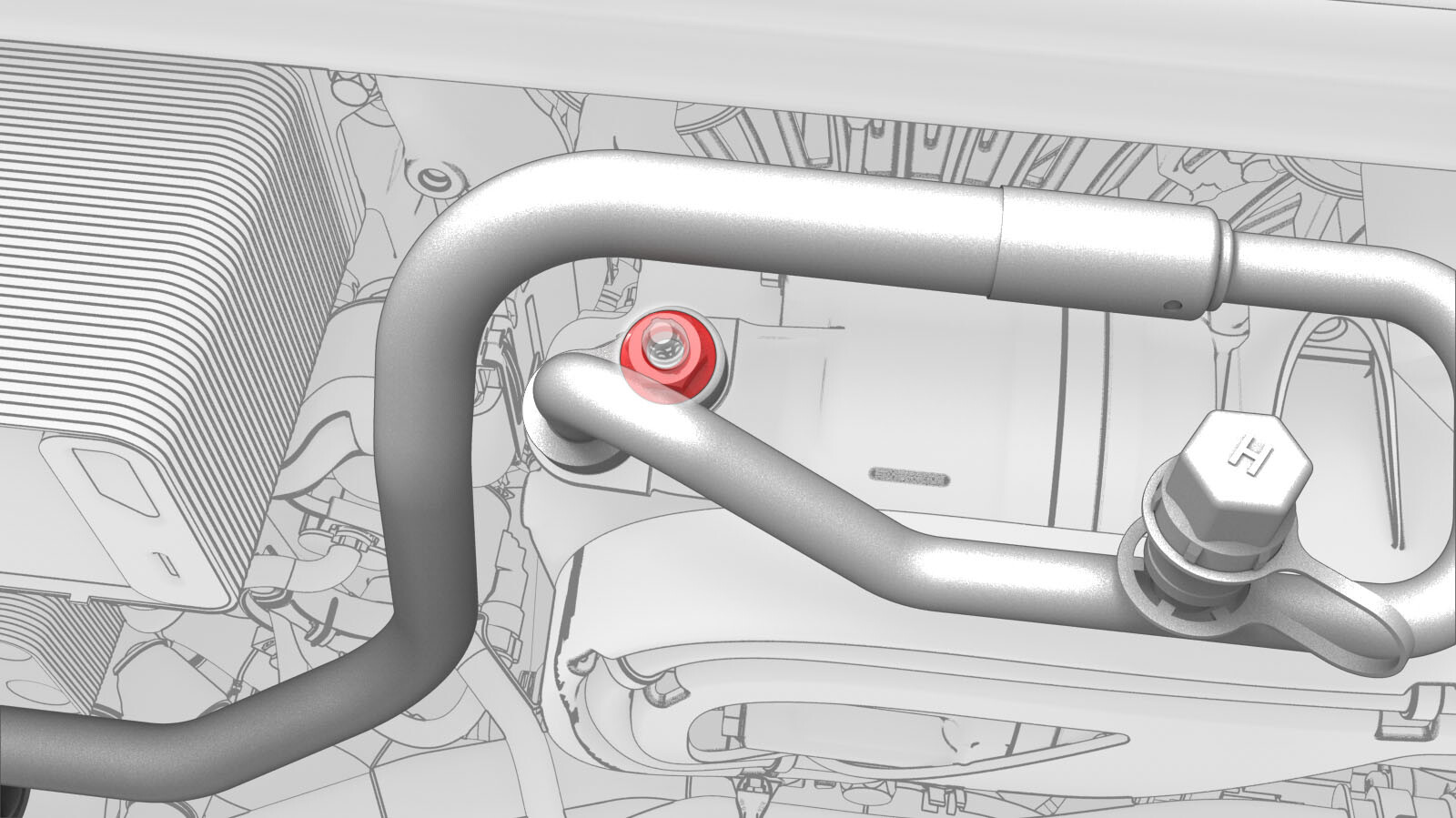

  7. 拆下将超级歧管至压缩机排气管路固定到压缩机的螺母,然后将管路置于一旁,以留出间隙
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

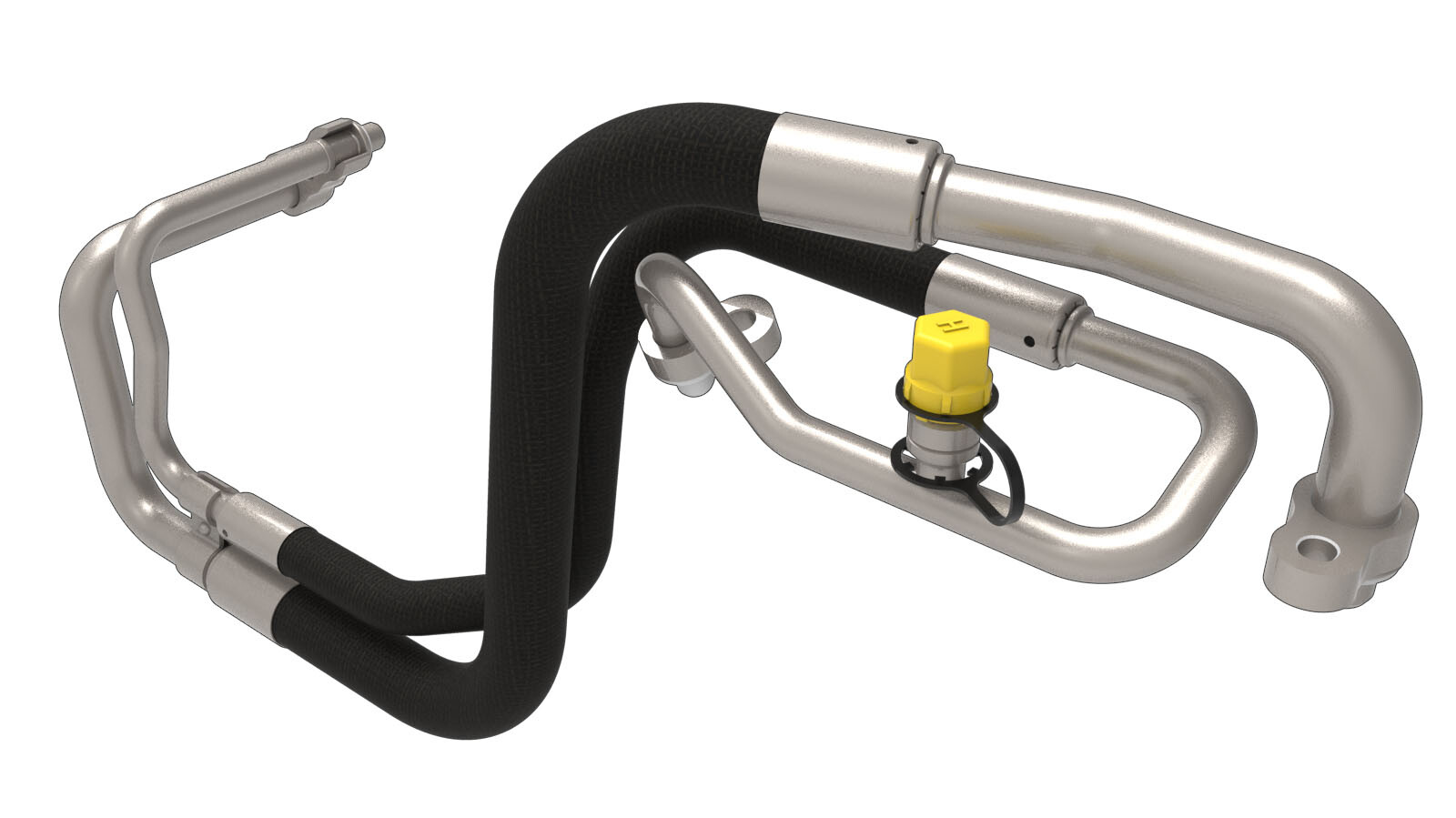

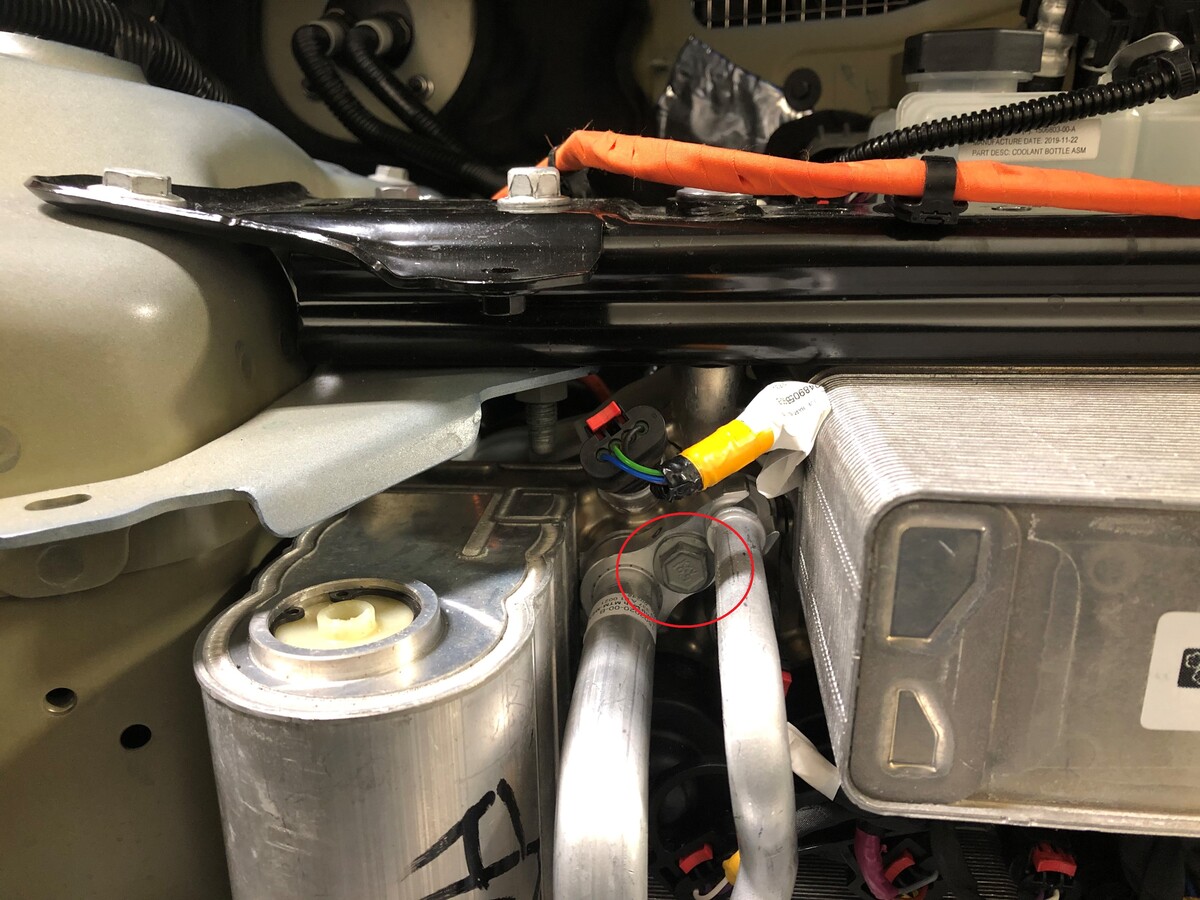

  8. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓,然后将总成从车上拆下。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件

安装

  1. 将超级歧管至压缩机空调管路放置到超级歧管上,然后手动拧紧将空调管路固定到超级歧管的螺栓。
  2. 紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  3. 安装将超级歧管至压缩机排气管路固定到压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  4. 安装将超级歧管至压缩机吸气管路固定到压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  5. 执行真空泄漏测试,然后重新加注空调制冷剂。请参阅空调制冷剂(回收和重新加注)
  6. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),再点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run,然后等待例行程序完成。
  7. 点击Actions > Test Thermal Performance,选择Run,然后等待例行程序完成。
  8. 点击Actions > Test HVAC Performance,选择Run,然后等待例行程序完成。
  9. 禁用“维护模式”。请参阅维护模式
  10. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  11. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
